BEDIENUNGSANLEITUNG MCD 2.2 BEGLEC

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

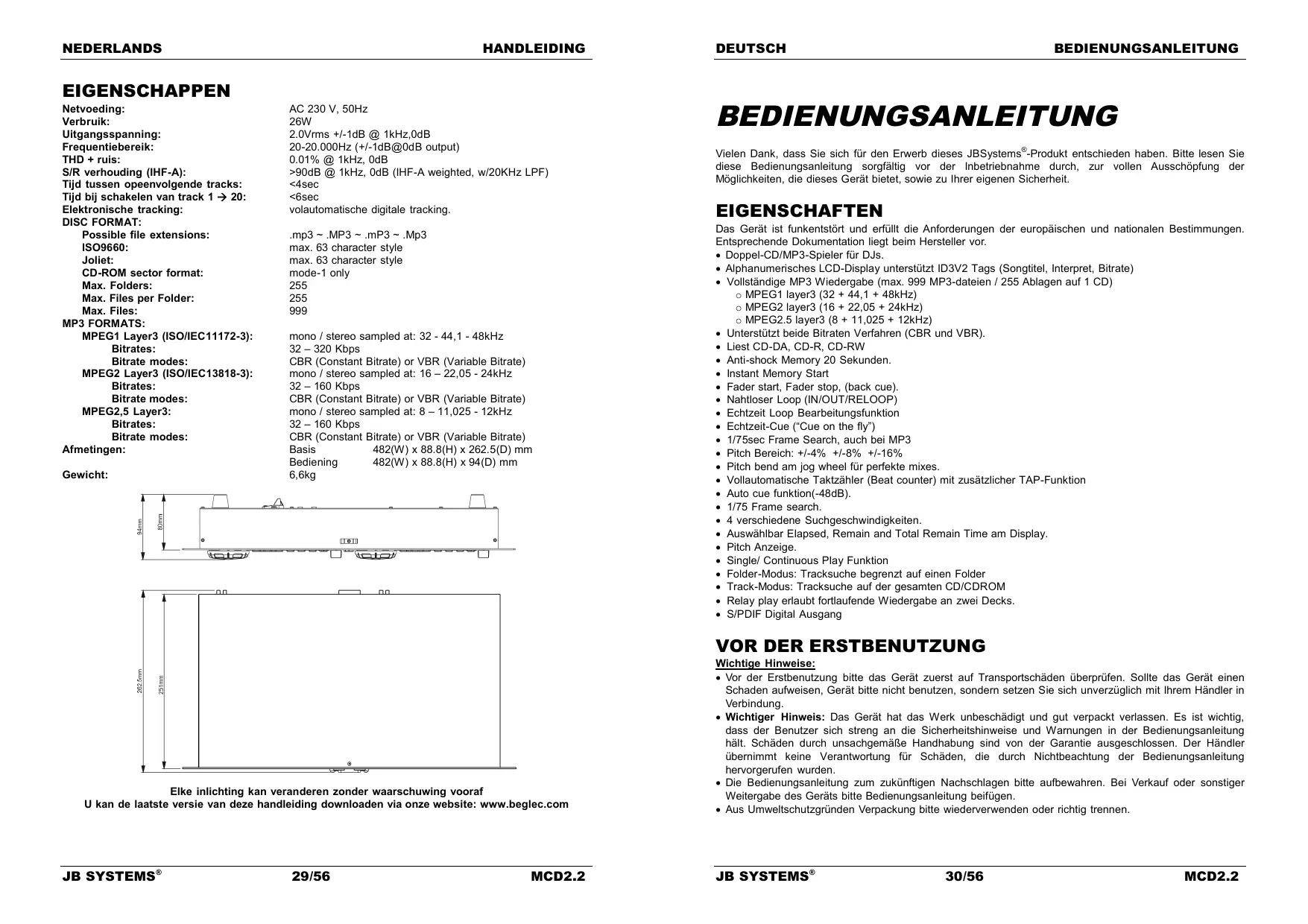

Vielen Dank, dass Sie sich für den Erwerb dieses JBSystems -Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor. Doppel-CD/MP3-Spieler für DJs. Alphanumerisches LCD-Display unterstützt ID3V2 Tags (Songtitel, Interpret, Bitrate) Vollständige MP3 Wiedergabe (max. 999 MP3-dateien / 255 Ablagen auf 1 CD) o MPEG1 layer3 (32 + 44,1 + 48kHz) o MPEG2 layer3 (16 + 22,05 + 24kHz) o MPEG2.5 layer3 (8 + 11,025 + 12kHz) Unterstützt beide Bitraten Verfahren (CBR und VBR). Liest CD-DA, CD-R, CD-RW Anti-shock Memory 20 Sekunden. Instant Memory Start Fader start, Fader stop, (back cue). Nahtloser Loop (IN/OUT/RELOOP) Echtzeit Loop Bearbeitungsfunktion Echtzeit-Cue (“Cue on the fly”) 1/75sec Frame Search, auch bei MP3 Pitch Bereich: +/-4% +/-8% +/-16% Pitch bend am jog wheel für perfekte mixes. Vollautomatische Taktzähler (Beat counter) mit zusätzlicher TAP-Funktion Auto cue funktion(-48dB). 1/75 Frame search. 4 verschiedene Suchgeschwindigkeiten. Auswählbar Elapsed, Remain and Total Remain Time am Display. Pitch Anzeige. Single/ Continuous Play Funktion Folder-Modus: Tracksuche begrenzt auf einen Folder Track-Modus: Tracksuche auf der gesamten CD/CDROM Relay play erlaubt fortlaufende Wiedergabe an zwei Decks. S/PDIF Digital Ausgang

VOR DER ERSTBENUTZUNG

Elke inlichting kan veranderen zonder waarschuwing vooraf U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com JB SYSTEMS® 29/56 MCD2.2 Wichtige Hinweise: Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden. Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geräts bitte Bedienungsanleitung beifügen. Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen. JB SYSTEMS® 30/56 MCD2.2 DEUTSCH BEDIENUNGSANLEITUNG SICHERHEITSHINWEISE ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht. CAUTION Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen. Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden. Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen! Dieses Symbol bedeutet: Klasse II Klassifizierung Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen. Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme Umgebung zum Temperaturausgleich einige Zeit ausgeschaltet stehen lassen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen. Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden. Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen. Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden. Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! Nicht in staubiger Umgebung verwenden und regelmäßig reinigen. Für Kinder unerreichbar aufbewahren. Unerfahrene Personen sollen das Gerät nicht bedienen. Umgebungstemperatur darf 40ºC nicht überschreiten. Minimalabstand um das Gerät für ausreichende Kühlung = 5cm. Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird. Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen. Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt. Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen. Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden. Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen! Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet. Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten. Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen! Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen. 31/56 BEDIENUNGSANLEITUNG Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden. Überprüfen Sie den Inhalt: Folgende Teile müssen sich in der Geräteverpackung befinden: Haupt Einheit. Kontroll Einheit. Bedienungsanleitung. 2 Chinch Kabel. 1 mini-DIN8 Kabel. 2 fader start Kabel 1 Netzkabel JB SYSTEMS® DEUTSCH MCD2.2 INSTALLATIONSANLEITUNG: Plazieren und benutzen Sie das Gerät für eine längere Zeit neben sehr warmen Geräten wie Verstärker, Lampen, etc., könnte die Funktion des Gerätes beeinträchtigt oder sogar zerstört werden. Sollte das Gerät in einem Flightcase betrieben werden, achten Sie auf eine gute Luftzirkulation. Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenwasser bilden. Um Fehlfunktionen oder Zerstörung zu vermeiden, sollten Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen. Wählen Sie einen staubfreien, trockenen Ort zur Installation des CD-Players. Vermeiden Sie starke Hitzequellen und Vibrationen. Der CD-Player arbeitet normal, wenn die maximale Neigung 15° nicht überschreitet. Behandeln Sie Ihre CD’s sehr sorgfältig. Berühren Sie sie nicht mit nassen oder schmutzigen Fingern. Verschmutzte CD’s müssen mit einem speziellen Tuch und Reinigungsprodukten gereinigt werden. Verwenden Sie keine beschädigten CD’s (zerkratzt oder deformiert). Ihr Gerät kann beschädigt werden. Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie dieses Gerät niemals Nässe und Feuchtigkeit aus! Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Wenn ein Problem auftritt, wenden Sie sich an Ihren Händler. Legen Sie keine Metallgegenstände oder Flüssigkeiten in den CD-Player! Die Folge wären Fehlfunktionen und Beschädigungen des Gerätes Dieser CD-Spieler benutzt einen Halbleiterlaser. Damit er ohne Probleme arbeiten kann, sollte dieses Gerät in einem Zimmer mit einer Temperatur von 5°C - 35°C verwendet werden. Der CD-Player kann nur von qualifiziertem Fachpersonal eingestellt oder repariert werden. Dieses Gerät kann Interferenzen im Radio- und Fernsehempfang verursachen. REINIGUNG DES CD-PLAYERS: Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel. Die Oberfläche des Gerätes könnte zerstört werden. ANSCHLÜSSE Verbinden Sie mit dem mini-DIN8 Kabel die Haupt Einheit mit der Kontroll Einheit. Verwenden Sie die mitgelieferten Chinch Kabel um den Cd Player an ihren Mixer an die Line Eingänge anzuschließen. Schließen sie das Netzkabel an. TASTEN UND FUNKTIONEN (MAIN UNIT)

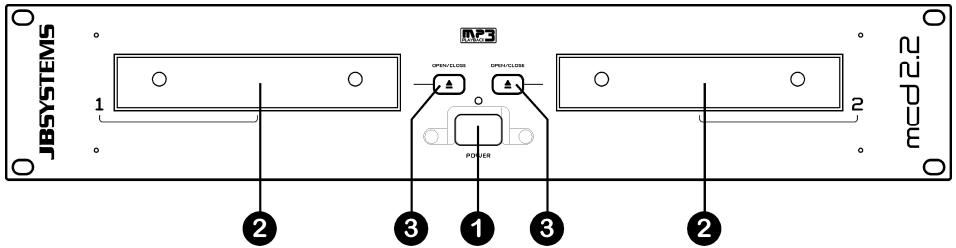

1. ON/OFF Schalter: Zum Ein- oder Ausschalten des Players.

2. CD-Lade: Platzieren Sie hier Ihre CD.

3. OPEN/CLOSE Taste: Beim Betätigen dieser Taste öffnet bzw. schließt sich die CD-Lade. Während der

Wiedergabe sind diese Tasten inaktiv. Die CD-Lade schließt sich automatisch nach 60 Sekunden, um Verschmutzungen im Gerät vorzubeugen. JB SYSTEMS® 32/56 MCD2.2 DEUTSCH BEDIENUNGSANLEITUNG DEUTSCH

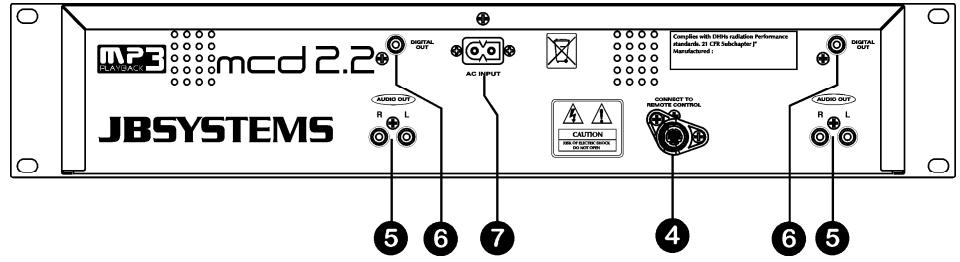

4. CONTROL connector: Verbindet das Hauptgerät mit der Steuereinheit mittels der mitgelieferten MiniDIN8 Kabel.

5. AUDIO outputs: Stereo-Audio-Ausgang zur Verbindung an einem CD/Line- Eingang am Mischpult.

6. DIGITAL OUT socket: Digital-Ausgang (S/PDIF Format) zum Verbinden eines Digital-Receivers oder

Aufnahme-Gerätes (z.b. Mini disc)

7. MAINS input: Verbindet den CD-Player mit dem Stromnetz (230V AC) mittels dem mitgelieferten

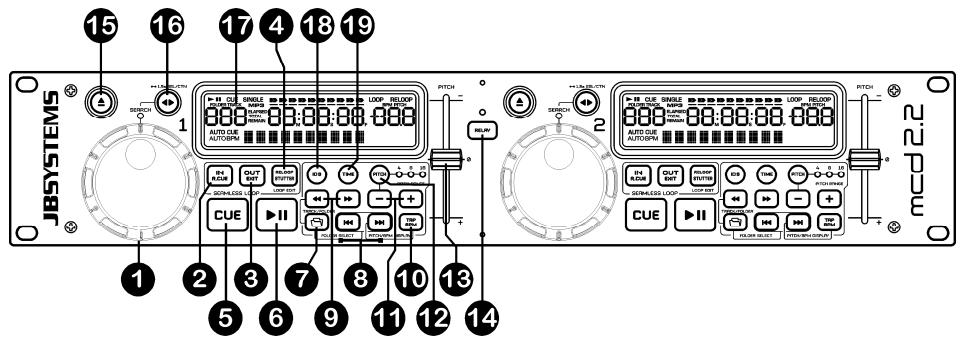

1. JOG WHEEL (Innenring): Dieses Rad besitzt 3 verschiedene Funktionen.

Im Pausenmodus können Sie mit dem Jog/Wheel framegenau suchen (1/75 Sek.) Um einen CUE Punkt zu setzen, drücken Sie PLAY oder LOOP IN, wenn Sie die korrekte Position eingestellt haben. Drücken Sie CUE, um zum "CUE PUNKT" zurückzukehren. In Trackwiedergabe und deaktivierter schnellem Suchfunktion (16) beugt das Jog-Wheel die Geschwindigkeit der Musik vorübergehend bis zu +/-32% durch Drehung des Knopfes nach rechts zur Beschleunigung und nach links zur Verlangsamung. Die Geschwindigkeitsveränderung wird durch die Drehgeschwindigkeit bestimmt. Ist die schnellem Suchfunktion (16) aktiviert, dann können Sie den aktuellen Track mit höherer Geschwindigkeit durchsuchen.

2. LOOP IN Taste: Erlaubt Ihnen, ohne die Wiedergabe zu beenden, den CUE Punkt zu setzen (CUE ON

THE FLY). Diese Taste setzt auch den Anfang eines nahtlosen Loop’s.

3. LOOP OUT Taste: Mit dieser Taste setzen Sie den Endpunkt in einem Loop. Der Player gibt nun diesen

Loop solange wieder, bis Sie die Taste noch einmal drücken. Ist ein Loop programmiert, aber nicht aktiv können Sie ihn neu starten. Der Punkt, wo Sie die Taste drücken, wird als der Endpunkt gespeichert. Drücken Sie im Loop Edit Modus die OUT Taste, wird die Loop Bearbeitung gestoppt und sichert den neuen Loop Endpunkt.

4. RELOOP/STUTTER Taste: Diese Taste hat 3 Funktionen:

RELOOP: Wenn ein Loop programmiert worden ist und Sie die OUT Taste gedrückt haben, drücken Sie diese Taste um den Loop wieder zu beginnen. Um den Loop zu verlassen drücken Sie die OUT Taste (Start- und Endpunkt werden nicht verändert) JB SYSTEMS® 33/56 MCD2.2

BEDIENUNGSANLEITUNG STUTTER: Während der Loop Wiedergabe, drücken Sie diese Taste um direkt zum Startpunkt des Loop’s zu gelangen. Dieser „Stotter“ Effekt gibt Ihnen die Möglichkeit ihre Darbietung kreativ zu erweitern. ENTER EDIT LOOP MODUS: Wenn eine Loop programmiert wird (LOOP IN und OUT/EXIT Taster sind an) können Sie durch Drücken des RELOOP/STUTTER Knopfes, bis das Display “Loop Edit” zeigt, in den Loop-Ausgabe-Modus gelangen. CUE Taste: Drücken Sie die CUE-Taste während der Wiedergabe, beginnt die Wiedergabe sofort ab dem programmierten CUE Punkt, solange die CUE Taste gedrückt ist. Sobald der CUE-Taste losgelassen wird, springt der Tonabnehmer an den markierten CUE Punkt. Auch das Jog/Wheel kann im Pausenmodus (PLAY-/PAUSE Taste blinkt) dazu verwendet werden, um einen anderen CUE Punkt zu suchen. Durch Drücken der PLAY/PAUSE oder LOOP IN Taste und anschließend CUE können Sie den neuen CUE Punkt übernehmen. PLAY/PAUSE Taste: Jedes Mal, wenn Sie die PLAY/PAUSE Taste drücken, wechselt der Player zwischen Wiedergabe und Pause oder Pause und Wiedergabe TRACK/FOLDER Taste: Diese Taste hast verschiedene Funktionen: Umschalten zwischen FOLDER und TRACK modus: Drücken Sie die FOLDER Taste zusammen mit den SEARCH Tasten (9) um zwischen Ordner und Track Modus umzuschalten. Lesen Sie das Kapitel “wie nutze ich” um mehr zu erfahren über diese Modi. FOLDER modus - Umschalten zwischen Ordnern: Drücken Sie die Taste FOLDER zusammen mit dem TRACK SEARCH-Tasten (8), um die verschiedenen Ordner auf der CD / CD-ROM zu durchsuchen. FOLDER modus – zeigen den Namen des Ordner: solange Sie die Taste FOLDER drücken, wird der Name des aktuellen Ordner angezeigt. TRACK modus – die Gesamtzahl der TRACKS zeigen: Drücken Sie die Taste FOLDER kurz, um die Gesamtzahl der Titel auf der CD / CD-ROM zu zeigen. TRACK SEARCH Tasten: Mittels dieser Tasten können Sie einen bestimmten Titel auf der CD auswählen (vorwärts bzw. rückwärts). In FOLDER mode, Drücken Sie die Taste FOLDER (7) zusammen mit dem TRACK SEARCH-Tasten um einen anderen folder aus zu wählen. SEARCH Tasten: Schnellsuche innerhalb eines Track. Drücken Sie die linke SEARCH Taste (zurück Suche) zusammen mit dem FOLDER Taste (7) um zwischen FOLDER und TRACK-Modus zu wechseln. TAP Taste: Der MCD2.2 besitzt einen automatischen BPM-Counter. In einigen seltenen Fällen zählt der Beat Counter nicht so, wie er es tun sollte (Beat wird nicht als Beat erkannt). In diesen Fällen können Sie im Rhythmus der Musik einfach mit “tappen“. Durch drücken und halten der TAP Taste (bis im linken unteren Eck AUTOBPM erscheint) schalten sie wieder zum automatischen Beatcounter um. PITCH BEND Tasten: Die Geschwindigkeit nimmt zu, während die "+ Taste" gedrückt wird und kehrt zurück wenn der Knopf losgelassen wird. Die Geschwindigkeit fällt wenn die "- Taste" gedrückt wird und kehrt zurück, wenn der Knopf losgelassen wird. Diese Tasten können zum Synchronisieren von 2 Tracks genutzt werden PITCH Taste: Mit dieser Taste wird die Geschwindigkeitsfunktion ein- und ausgeschaltet. Sie können ebenfalls zwischen 3 Pitchbereichen wählen (+/-4%, 8%, 16%): mit jedem kurzen Tastendruck auf „PITCH BEND -“, während Sie gleichzeitig die PITCH-Taste gedrückt halten, ändern Sie den Pitchbereich GESCHWINIGKEITSFADER: Drücken Sie die PITCH Taste, so dass die Pitch Bereich LED leuchtet. Die Geschwindigkeit kann nun bis zu +/-16% durch Bewegen des Faders geändert werden. Die Geschwindigkeit ändert sich nicht, sofern die Pitchbereich LED rechts von der PITCH-Taste nicht leuchtet. RELAY Taste: Wenn Sie die Relay-Funktion einschalten, wird abwechselnd ein Lied von Laufwerk A und ein Lied von Laufwerk B abgespielt, bis diese Funktion wieder ausgeschaltet wird. Sie können in den CD-Player, der sich momentan im Wartemodus befindet, eine neue CD einlegen. Auf diese Weise können Sie ein endloses Programm entwickeln. Perfekte Funktion für den Einsatz in Gaststätten. OPEN/CLOSE Taste: Drücken Sie diese Taste um die CD-Schublade zu öffnen oder zu schliessen. Während der Wiedergabe lässt sich die CD-Schublade nicht öffnen. Wird das Laufwerksfach nicht innerhalb von 60 Sekunden geschlossen, wird es automatisch geschlossen um Schäden zu vermeiden. FAST SEARCH Taste: Tastendruck zur Umschaltung der Funktion des JOG WHEELS (1) zwischen schnellem Suchmodus (“SEARCH” LED leuchtet) und Normalmodus. Die Schnellsuchfunktion wird automatisch ausgeschaltet, wenn das JOG WHEEL für mehr als 10 Sekunden nicht benutzt wird. PLAY MODE: Normalerweise wird das JOG WHEEL als Pitch Bend Tool zur Synchronisation des Rhythmus des spielenden Tracks mit einem anderen Track benutzt. Ist der Schnellsuchmodus eingeschaltet, dann können Sie mit dem JOG WHEEL sehr schnell innerhalb des aktuellen Tracks vorwärts/rückwärts suchen. JB SYSTEMS® 34/56 MCD2.2 DEUTSCH BEDIENUNGSANLEITUNG PAUSE MODE: Normalerweise wird das JOG WHEEL für eine sehr genaue Suche (1 Frame Genauigkeit) für den genauen Cue Punkt benutzt. Ist der Schnellsuchmodus eingeschaltet, dann können Sie mit dem JOG WHEEL sehr schnell innerhalb des aktuellen Tracks vorwärts/rückwärts suchen. Wenn die Taste gedrückt wird, für mehr als 1,5 Sekunden, schalten Sie zwischen „noch zu spielende Zeit“ , “abgelaufener Zeit“ und „Totaler Zeit“ um. Einzelwiedergabe: Die Wiedergabe endet nach jedem Track und wartet am Anfang des nächsten Tracks (Funktion wird meistens von DJ’s benutzt) Kontinuierliche Wiedergabe: Die komplette CD wird ohne Unterbrechung abgespielt (Funktion wird meistens von Gaststätten benutzt)

17. LCD DISPLAY: Zeigt alle wichtigen Informationen an, die während des Playbacks gebraucht werden.

Beachten Sie das nächste Kapitel, um mehr Informationen zu erhalten. 18. ID3-Tag Taste: standardmäßig zeigt das Display den Tracktitel, sie können aber auch die ID3-TagInformation durchsehen: Drücken Sie die Track-Taste 1x: Name des Interpreten wird auf dem Display angezeigt Drücken Sie die Track-Taste 2x: Bitrate wird auf dem Display angezeigt

19. TIME Taste: schalten Sie zwischen „noch zu spielende Zeit“ , “abgelaufener Zeit“ und „Totaler Zeit“ um

DEUTSCH BEDIENUNGSANLEITUNG Hinweis: für MP3 -Dateien kann nicht die gesamte Rest zeit für alle auf der CD/CDROM vorhandenen Tracks angezeigt werden.

13. ALPHANUMERIC DISPLAY: Zeigt die Namen der Folder und MP3 Tracks. Für MP3 Tracks

aufgenommen im CBR Fomat wird auch die Bitrate angezeigt. Bei Aufnahmen im VBR Modus zeigt das Display nur „VBR”. Sämtliche interaktiven Informationen werden ebenfalls gezeigt.

14. BPM/PITCH DISPLAY: Ihnen stehen 3 unterschiedliche Displaymodi zur Verfügung: siehe

Beschreibung PITCH-Taste (12) und TAP-Taste (10) zur Umschaltung zwischen den 3 Displaymodi. BPM Anzeige EIN: Der automatische Beat Counter zeigt die Anzahl der Beats pro Minute im Display an. BPM Anzeige BLINKT: Der manuelle Beat Counter zeigt die Anzahl der Beats pro Minute, die Sie manuell „getapped” haben, im Display an. PITCH Anzeige EIN: Das Display zeigt die tatsächliche Geschwindigkeits-abweichung (in %) verglichen mit Zero Pitch.

Die meisten gemeinsamen Funktionen sind im vorherigen Kapitel "Tasten und Funktionen" beschrieben. In diesem Kapitel werden speziellere Funktionen erklärt. SLEEP MODUS: Befindet sich der CD-Player länger als 15 Minuten im Pausen- oder CUE Modus schaltet der Player automatisch in den „Schlafmodus“. Dies verlängert die Lebensdauer des Lasers sowie des Spindelmotors. Während des Schlafmodus zeigt die Anzeige das Wort "SLEEP". Um den Player „aufzuwecken“, drücken Sie die PLAY oder CUE Taste.

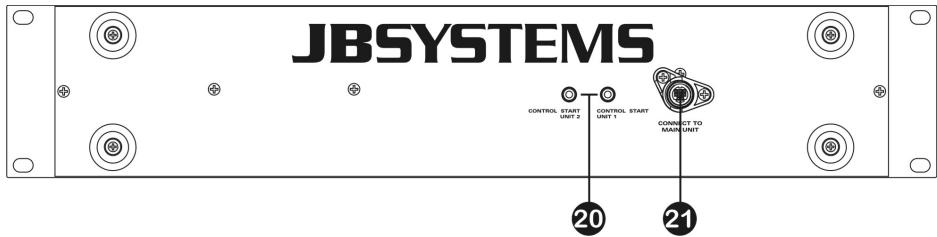

20. FADER START Anschluss: Wenn Sie ein Mischpult mit Fader Start Funktion verwenden, verbinden Sie

den CD-Player mit den Fader Start Buchsen des Mischpultes. Stellen Sie sicher, das keine Spannung auf diesen Ausgängen anliegt!

21. CONTROL Anschluss: Hier wird die Haupteinheit mit das mitgelieferte Mini-DIN8 Kabel angeschlossen.

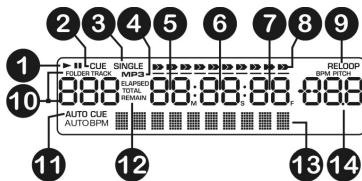

PLAY/PAUSE Anzeiger: zeigen den Status des Players an. CUE: Leuchtet während der Player am CUE Punkt wartet. SINGLE: Leuchtet wenn der Player nur ein Track abspielt. Leuchtet diese Anzeige nicht, befindet sich das Gerät im kontinuierlichen Wiedergabemodus.

4. MP3: Informiert sie ob die CD/CDROM eine normale Audio

CD oder ob die CD MP3 Files enthält.

5. MINUTE: zeigt "Minuten" Information vom gegenwärtigen

6. SECOND: zeigt "Sekunden" Information vom gegenwärtigen Track.

7. FRAME: Zeigt den aktuellen Frame vom gegenwärtigen Track. (1 frame = 1/75 sec.)

8. TIME BAR: zeigt entweder die Rest zeit oder die abgespielte Zeit an. Beginnt am Ende jedes Tracks zu

blinken, um den Benutzer darauf hinzuweisen, dass er in Aktion treten muss.

9. RELOOP: Leuchtet, während der Wiedergabe eines Loop’s.

LOOP blinkt: Loop ist programmiert und wird wiedergegeben. IN + OUT erscheint: Loop ist programmiert, wird aber nicht wiedergegeben.

10. FOLDER/ TRACK: standardmäßig wird den aktuellen Track Nummer angezeigt. In FOLDER-modus

wird den Nummer des Ordners angezeigt , während Sie einen anderen Ordner Auswählen oder Wenn Sie einfach die FOLDER Taste (7) drücken

11. AUTO CUE: Leuchtet, wenn die "AUTO CUE" Funktion aktiv ist. (im Single Modus “auto cue” ist immer

12. ELAPSED, REMAIN: zeigt an, ob die auf dem Display angegebene Zeit die abgelaufene oder die Rest

zeit für den abgespielten Track anzeigt. JB SYSTEMS® 35/56 MCD2.2 RELAY Funktion: Öffnen Sie die beiden Fader der CD-Eingänge an Ihrem Mischpult. Drücken Sie die Relay-Taste (am rechten oder linken CD-Player), um die Relay Funktion zu aktivieren. Legen Sie in beiden Playern eine CD ein und starten Sie die Wiedergabe auf einem Player. Nun wird abwechselnd ein Track vom ersten Laufwerk und danach vom anderen Laufwerk wiedergeben. Sie können zwischendurch auch die CD entnehmen und eine andere CD einlegen. So ist es möglich ein endloses Programm zu gestalten. Perfekt für den Einsatz in Gaststätten. Bemerkung: Durch Einschalten der Relay-Funktion schalten beide Player in den SINGLE Mode. PITCH BENDING: Verwenden Sie diese Funktion, um den Takt zweier Titel so perfekt wie möglich anzugleichen. Hierfür gibt es 2 Möglichkeiten: PITCH BEND Tasten: Wird die „PITCH BEND+” oder „PITCH BEND-“ Taste betätigt, so erhöht bzw. verringert sich die Geschwindigkeit des wiedergegebenen Titels. JOG WHEEL: Wird das „JOG WHEEL” im Uhrzeigersinn bewegt, so erhöht sich die Geschwindigkeit des Titels. Bewegt man das „JOG WHEEL“ gegen den Uhrzeigersinn wird die Geschwindigkeit verringert. Je schneller das „JOG WHEEL“ bewegt wird, desto stärker ändert sich die Geschwindigkeit des Titels. MP3 FILES ABSPIELEN: Der CD Player erkennt eine MP3 Datei automatisch. Der MCD2.2 ist in der Lage verschiedene MP3 Formate zu lesen, aber das Display kann keine MP3-tags (song/ title/ performer/...) anzeigen. Die CD nimmt bis zu 999 MP9 Dateien auf, umfassend auf max. 255 Folders. Die MP3 Dateien müssen folgendem Format entsprechen mp3 ~ .MP3 ~ .mP3 ~ .Mp3 Sehen Sie sich die technischen Daten an um zu sehen welche MP3 Dateien erlaubt sind. FOLDER / TRACK SELECTORS (Auswahlknöpfe): Um diese MP3-Dateien zu verwalten kann man die Files in verschieden Unterordner (Verzeichnisse) stellen. Diese Verzeichnisse können nach dem Interpreten, den Musikrichtungen (Techno, langsam, Salsa...), den Beats per Minute (100BPM, 110BPM, 120BPM), usw. gespeichert werden. Wichtiger Hinweis: Sie können nur Unterordner machen in das root-(Haupt-) Verzeichnis. Wenn Sie weitere Unterordner innerhalb der vorhandenen Ordner machen, die MCD2.2 wird diese Unterordner und Files nicht sehen! JB SYSTEMS® 36/56 MCD2.2 DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG TECHNISCHE DATEN Einige Beispiele: Sortiert nach GENRE DEUTSCH Sortiert nach BPM alphabetisch sortiert Erstens setzen zie die MCD2.2 in FOLDER-Modus: siehe Kapitel “control unit”, Punkt (7) um zu erfahren, wie dies zu tun. FOLDER MODUS: benutzen Sie den FOLDER Taste (7) und die TRACK SEARCH Taste (8) zusammen um den gewünschten Folder (Ordner) auszuwählen. Mit dem TRACK-Taste (8) können Sie den gewünschten MP3-Track in diesem Ordner wählen. Beachten Sie, dass Sie nur Tracks aus diesem ausgewählten Ordner wählen können. Um zu einem anderen Ordner zu wechseln, benutzen Sie einfach den FOLDER-Taste (7) und die TRACK SEARCH Taste (8). TRACK MODE: Es ist möglich alle Tracks so auszuwählen, als wären keine Unterordner vorhanden. ABSPIELEN/AUFNEHMEN VON CD-R UND CD-RW: Ausser normalen Audio CD’s kann der MCD2.2 auch CD-R und CD-RW abspielen. Bitte verwenden Sie beim brennen einer CD ausschliesslich den “disc at once” und “track at once” Modus! Obwohl der MCD2.2 in der Lage ist, CD-R und CD-RW zu lesen, die mit höheren Geschwindigkeiten aufgenommen sind, empfehlen wir, keine Aufnahmen, die mit mehr als 12facher Geschwindigkeit gebrannt wurden, zu verwenden, um die Lesbarkeit zu verbessern. Kaufen Sie stets qualitativ hochwertige CD-R und CD-RW! Wenn die Disc eine Multi Session ist, wird nur die erste Session gespielt: o Wenn die erste session eine CD-DA ist, können Sie nur CD-DA Tracks abspielen. o Wenn die erste Session eine MP3 Datei ist, können Sie nur eine MP3 Datei abspielen. Stromzufuhr: Leistungsaufnahme: Output level: Frequenzbereich: THD + noise: S/N Ratio (IHF-A): Kürzeste Zugriffszeit (next track): Längste Zugriffszeit (track 1 20): Electronic tracking: DISC FORMAT: Mögliche Datei Erweiterung: ISO9660: Joliet: CD-ROM Sektor Format: Max. Folders: Max. Files pro Folder: Max. Files: MP3 FORMATE: MPEG1 Layer3 (ISO/IEC11172-3): Bitrates: Bitrate modes: MPEG2 Layer3 (ISO/IEC13818-3): Bitrates: Bitrate modes: MPEG2,5 Layer3: Bitrates: Bitrate modes: Abmessungen: Gewicht: AC 230 V, 50Hz 26W 2.0Vrms +/-1dB @ 1kHz,0dB 20-20.000Hz (+/-1dB@0dB output) 0.01% @ 1kHz, 0dB >90dB @ 1kHz, 0dB (IHF-A weighted, w/20KHz LPF). <4 sec <6 sec Vollautomatisches digital tracking. .mp3 ~ .MP3 ~ .mP3 ~ .Mp3 max. 63 character style max. 63 character style nur mode-1

mono / stereo gesampelt bei: 32 - 44,1 - 48kHz 32 – 320 Kbps CBR (Constant Bitrate) or VBR (Variable Bitrate) mono / stereo gesampelt bei: 16 – 22,05 - 24kHz 32 – 160 Kbps CBR (Constant Bitrate) or VBR (Variable Bitrate) mono / stereo gesampelt bei: 8 – 11,025 - 12kHz 32 – 160 Kbps CBR (Constant Bitrate) or VBR (Variable Bitrate) Main unit 482(W) x 88.8(H) x 262.5(D) mm Control unit 482(W) x 88.8(H) x 94(D) mm 6,6Kg ERSTELLEN EINES LOOPS: Während der Wiedergabe drücken Sie die LOOP IN Taste. Dies ist der Startpunkt des Loops. Nun drücken Sie die OUT Taste um den Endpunkt zu markieren. Der nahtlose Loop startet direkt und wird wiederholt (Mit ein wenig Übung erhalten Sie perfekte Loops). Während der Wiedergabe des Loop’s können Sie die OUT Taste drücken, um den Loop zu verlassen und den Rest des Tracks wiederzugeben. Es ist möglich während der Wiedergabe des Loop’s einen neuen Loop zu erstellen. Dazu drücken Sie einfach die Taste LOOP IN um den neuen Startpunkt zu markieren. Nun markieren Sie den Endpunkt mit der OUT Taste. Ihr neuer Loop ist programmiert und wird wiedergegeben. RESTART DES LOOPS : Dies kann auf 3 Arten geschehen: Wenn ein Loop programmiert ist und Sie ihn durch Drücken der OUT Taste verlassen haben, drücken Sie die Taste RELOOP um den Loop neu zu starten. Wenn ein Loop programmiert ist und Sie ihn durch Drücken der OUT Taste verlassen haben, drücken Sie die Taste OUT noch einmal um den Loop neu zu starten. Der nun markierte Punkt ist der neue Endpunkt des laufenden Loop’s. Während der Wiedergabe des Loop’s drücken Sie die Taste RELOOP um den Loop direkt wieder neu zu starten. Ideal um einen „Stotter“ Effekt zu kreieren. EDITIEREN EINES LOOPS: Wenn ein Loop programmiert wurde, drücken Sie den RELOOP/STUTTER Knopf über 2sec, um in den „Loop edit“ Mode zu gelangen. Während der Loop nahtlos abgespielt wird zeigt das Display den Loop Endpunkt an. Nutzen Sie das große Drehrad um einen neuen Loop Endpunkt zu setzen. Um das Setzen zu vereinfachen kann man den neu gewählten Endpunkt dauerhaft hören. Wenn der Endpunkt gesetzt ist drücken Sie den LOOP OUT Knopf um die Stellung zu speichern. JB SYSTEMS® 37/56 MCD2.2 Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com JB SYSTEMS® 38/56 MCD2.2 ESPAÑOL
