Tipo de produto	Leitor duplo CD/MP3 profissional para DJ
Marca	BEGLEC
Modelo	MCD 2.2
Dimensões do leitor	482 x 88,8 x 262,5 mm (L x A x P)
Dimensões do controlador	482 x 88,8 x 94 mm (L x A x P)
Peso total	6,6 kg
Alimentação	AC 230 V, 50 Hz, 26 W
Formatos de disco	CD-DA, CD-R, CD-RW, CD-ROM (MP3)
Formatos MP3 suportados	MPEG1 Layer3, MPEG2 Layer3, MPEG2.5 Layer3; CBR e VBR
Número máx. de arquivos MP3	999 arquivos / 255 pastas
Memória antichoque	20 segundos
Funções principais	Memory Start, loop perfeito (IN/OUT/RELOOP), edição de loop em tempo real, CUE, pitch +/-4/8/16%, fader start, saída digital S/PDIF, relay play, auto cue, busca de frame
Nível de saída de áudio	2,0 Vrms +/-1 dB @ 1 kHz, 0 dB
Resposta em frequência	20 - 20 000 Hz (+/-1 dB @ 0 dB)
Distorção harmônica + ruído	0,01 % @ 1 kHz, 0 dB
Relação sinal/ruído	> 90 dB @ 1 kHz, 0 dB (IHF-A)
Temperatura de operação	5 °C a 35 °C
Limpeza	Pano macio ligeiramente úmido; não usar benzeno ou solvente
Segurança	Classe II; não abrir; não expor à chuva ou umidade; desconectar em caso de ausência prolongada
Peças sobressalentes e reparabilidade	Fusível substituível apenas por técnico qualificado; nenhuma peça reparável pelo usuário
Informações gerais	Conforme às normas CE; uso interno apenas; distância mínima de ventilação 5 cm

Perguntas frequentes - MCD 2.2 BEGLEC

Como conectar o MCD 2.2 a uma mesa de som?

Conecte as saídas de áudio RCA do leitor às entradas CD ou Line da sua mesa de som usando os cabos RCA fornecidos. Conecte também o cabo mini-DIN8 entre o leitor e o painel de controle.

Quais tipos de CD o MCD 2.2 pode ler?

Ele lê CD-DA, CD-R e CD-RW. Para CD-RW, prefira gravação em velocidade ≤ 12x para melhor qualidade de leitura. Discos multi-sessão lerão apenas a primeira sessão.

Como criar um loop perfeito?

Durante a reprodução, pressione LOOP IN para definir o início do loop, depois LOOP OUT para o fim. O loop se repete infinitamente. Para sair, pressione OUT novamente. Você também pode editar o loop mantendo RELOOP/STUTTER pressionado por 2 segundos.

Como usar a função Relay?

Pressione o botão RELAY de um dos leitores. Insira CDs nos dois leitores e inicie a reprodução. As faixas tocam alternadamente. Você pode trocar o CD no leitor em espera. A função coloca automaticamente ambos os leitores no modo Single.

Como ajustar a velocidade (pitch)?

Ative a função PITCH (LED aceso). Use o controle deslizante para ajustar a velocidade até +/-16%. As teclas PITCH BEND (+/-) alteram temporariamente a velocidade. Para mudar a faixa de pitch (4%, 8%, 16%), mantenha pressionada a tecla PITCH e pressione PITCH BEND -.

Como usar o fader start?

Conecte os conectores FADER START do MCD 2.2 às saídas fader start da sua mesa de som compatível. Nunca conecte a uma fonte de alimentação. O leitor responderá aos movimentos do fader para iniciar ou parar a reprodução.

O que fazer se o aparelho não reagir ou mostrar SLEEP?

O modo de espera é ativado após 15 minutos de inatividade para economizar o laser e o motor. Pressione CUE ou PLAY para ativar o aparelho. Se o problema persistir, verifique a alimentação e as conexões.

Como limpar o leitor de CD?

Use um pano macio ligeiramente úmido. Não introduza água no interior. Evite produtos voláteis como benzeno ou solvente que podem danificar o aparelho.

Quais precauções de segurança são importantes?

Nunca abra o gabinete (risco de choque elétrico). Não exponha o aparelho à chuva ou umidade. Garanta ventilação de pelo menos 5 cm ao redor. Desconecte o aparelho em caso de não uso prolongado.

Por que há condensação no aparelho?

Se o aparelho passar de um ambiente frio para uma sala aquecida, pode formar condensação. Deixe o aparelho se adaptar à temperatura ambiente por alguns minutos antes de usar.

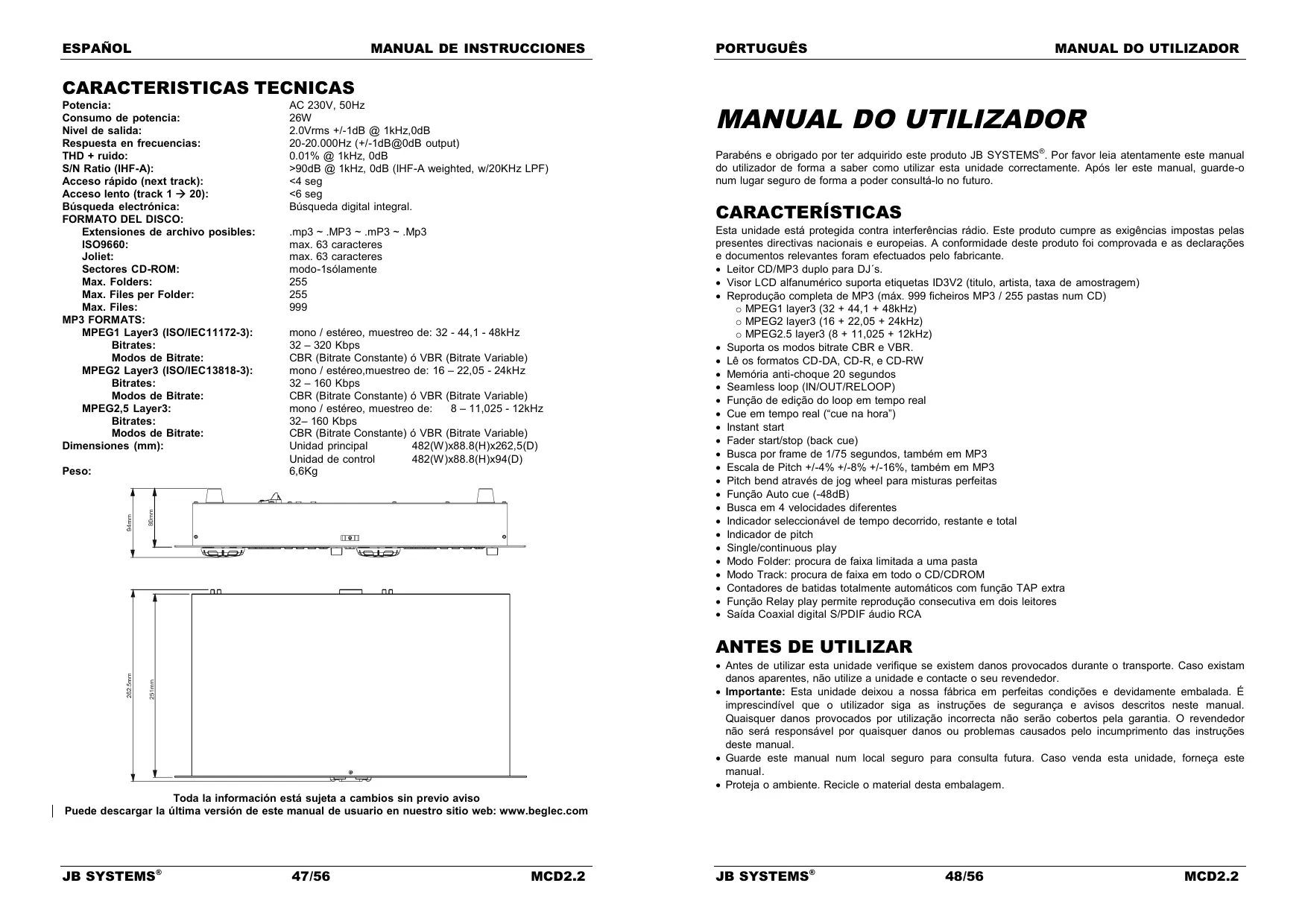

MANUAL DE UTILIZADOR MCD 2.2 BEGLEC

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país.

Esta unidade está protegida contra interferências de rádio. Este produto cumpre as exigências impostas pelas diretivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efetuados pelo fabricante.

Leitor de CD/MP3 duplo para DJs. - Visor LCD alfanumérico suporta etiquetas ID3V2 (título, artista, taxa de amostragem) - Reprodução completa de MP3 (máx. 999 ficheiros MP3 / 255 pastas num CD)

MPEG1 camada 3 (32 + 44,1 + 48 kHz) MPEG2 camada 3 (16 + 22,05 + 24 kHz) MPEG2.5 camada 3 (8 + 11,025 + 12 kHz)

• Suporta os modos de bitrate CBR e VBR.
• Lê os formatos CD-DA, CD-R e CD-RW
• Memória anti-choque de 20 segundos
• Loop sem emendas (IN/OUT/RELOOP)
• Função de edição do loop em tempo real
• Cue em tempo real ("cue na hora")
• Início instantâneo
• Fader start/stop (back cue)
• Busca por frame de 1/75 segundos, também em MP3
• Escala de pitch +/-4% +/-8% +/-16%, também em MP3
• Pitch bend através de jog wheel para misturas perfeitas
• Função Auto cue (-48dB)
• Busca em 4 velocidades diferentes
• Indicador selecionável de tempo decorrido, restante e total
• Indicador de pitch
• Single/continuous play
• Modo Folder: procura de faixa limitada a uma pasta
• Modo Track: procura de faixa em todo o CD/CDROM
• Contadores de batidas totalmente automáticos com função TAP extra
• Função Relay play permite reprodução consecutiva em vários leitores
• Saída Coaxial digital S/PDIF áudio RCA

ANTES DE UTILIZAR

• Antes de utilizar esta unidade, verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidade e contacte o seu revendedor.
• Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual. Quaisquer danos provocados por utilização incorreta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual.
• Proteja o ambiente. Recicle o material da embalagem.

Verifique o conteúdo:

Certifique-se de que a caixa contém os seguintes artigos:

• Unidade MCD2.2
• Unidade de controlo
• Manual do utilizador, 2 cabos RCA, 1 cabo mini-DIN8, 2 cabos fader start, 1 cabo de alimentação

INSTRUÇÕES DE SEGURANÇA:

CUIDADO

RISCO DE CHOQUE ELÉTRICO NÃO ABRIR

ATENÇÃO: Para evitar o risco de choque elétrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado.

O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque elétrico.

O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto.

Este símbolo significa: utilização unicamente em espaços fechados

Este símbolo significa: Leia as instruções

Este símbolo significa: Aparelho Classe II

• De modo a evitar risco de fogo ou choque elétrico, não exponha este produto à chuva ou humidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma adaptação à temperatura. A condensação pode afetar o desempenho da unidade ou até danificá-la.
• Esta unidade destina-se unicamente a utilização em espaços fechados.
• Não introduza objetos de metal nem verta líquidos no interior do produto, correrá risco de choque elétrico ou poderá danificar o produto. Caso algum objeto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.
• Não coloque chamas descobertas (tais como velas acesas) sobre a unidade.
• Não cubra os orifícios de ventilação ou a unidade pode sobreaquecer.
• Evite locais com poeiras. Limpe a unidade regularmente.
• Mantenha esta unidade fora do alcance das crianças. Esta unidade deverá ser operada unicamente por pessoas experientes.
• A temperatura ambiente de funcionamento máxima é de 40°C. Não utilize esta unidade a temperaturas ambientes mais elevadas.
• As distâncias mínimas para a ventilação suficiente são 3 cm.
• Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efetuar manutenção.
• A instalação elétrica deve ser efetuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações elétricas e mecânicas do seu país.
• Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.
• A tomada de corrente deverá permanecer acessível para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue o equipamento e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a evitar um acidente.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Quando o interruptor ON/OFF está na posição de repouso, esta unidade não está desconectada da alimentação!
• De forma a não correr risco de choque elétrico, não abra a cobertura da unidade. Com exceção do fusível, não existem peças que possam ser substituídas pelo utilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outro do mesmo tipo.
• Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.
• Caso seja necessário transportar a unidade, utilize a embalagem original.
• Por motivos de segurança, são proibidas alterações não autorizadas à unidade.

GUIA DE INSTALAÇÃO:

• Colocar ou usar a unidade durante longos períodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afetar o desempenho da unidade e poderá até danificá-la.
• Reduza ao mínimo o perigo de pancadas e vibrações durante o transporte da unidade.
• Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade.
• De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para outro ambiente, aguarde algum tempo de modo a que ela se adapte à temperatura. A condensação pode afetar o desempenho da unidade.
• Escolha com cuidado o local da instalação. Evite a presença de fontes de calor. Evite locais onde haja a presença de vibrações, poeira ou humidade.
• O leitor irá funcionar quando colocado numa superfície com a inclinação máxima de 15°.
• Tenha cuidado ao manusear CDs, não o fazer com as mãos sujas ou molhadas. Discos sujos deverão ser limpos com panos próprios e produtos de limpeza indicados.
• Não utilize CDs danificados (riscados ou com deformações), poderão prejudicar a unidade.
• De modo a evitar risco de fogo ou choque elétrico, não exponha este produto a chuva ou humidade.
• De forma a evitar o risco de choque elétrico, não retire a cobertura da unidade. Caso surja algum problema, contacte o seu revendedor.
• Não introduza objectos de metal ou verta líquidos no interior do produto, correrá risco de choque elétrico ou poderá danificar o produto.
• Este leitor de CD utiliza um laser semicondutor. De modo a desfrutar de música de uma forma estável, utilize esta unidade num local com uma temperatura compreendida entre os 5°C e 35°C.
• Este leitor de CDs deverá ser alterado ou reparado por pessoal qualificado.
• Esta unidade pode causar interferência na receção de rádio ou televisão.

LIMPEZA DO LEITOR DE CD:

Utilize um pano limpo ligeiramente humedecido em água. Evite introduzir água dentro da unidade. Não utilize líquidos voláteis como benzeno ou diluente, irá danificar a unidade.

LIGAÇÕES

• Ligue o cabo mini-DIN8 entre a unidade de controlo e a unidade principal (leitor de CD).
• Utilize os cabos RCA fornecidos para ligar as saídas áudio do leitor de CD às entradas CD ou line da sua unidade de mistura.
• Ligue o cabo da Alimentação.

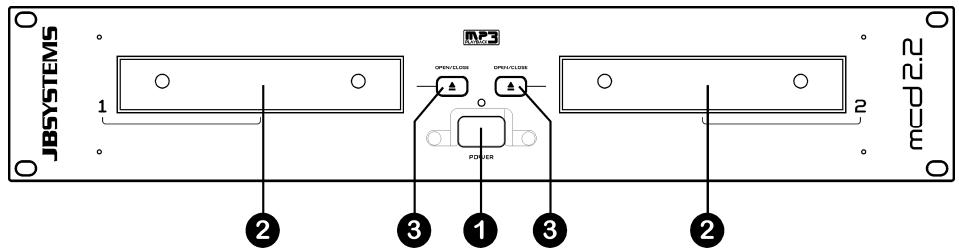

CONTROLOS E FUNÇÕES (UNIDADE PRINCIPAL)

1. INTERRUPTOR ON/OFF: Liga e desliga o leitor de CD.
2. GAVETA CD: pressione os botões OPEN/CLOSE para abrir a gaveta do CD e introduza o CD.
3. Botão OPEN/CLOSE: Pressione para abrir e fechar a gaveta do CD. Estes botões são desativados durante a reprodução. A gaveta fecha automaticamente após 60 seg. por razões de segurança.

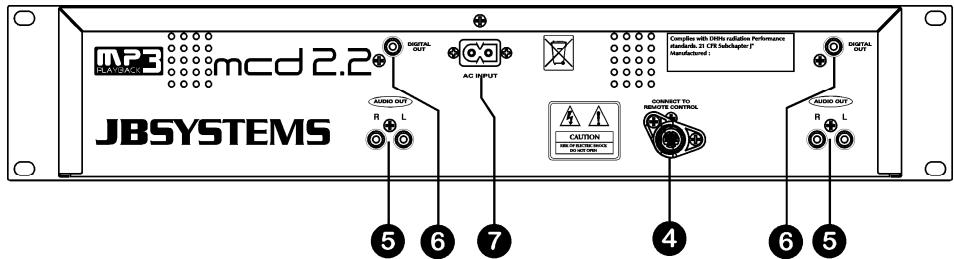

1. Conector do CONTROLO: ligue este conector à unidade de controlo, através do cabo mini-DIN8 fornecido.
2. Saída ÁUDIO: Saída para os sinais áudio provenientes do leitor de CD. Utilize o cabo RCA/RCA para ligar esta saída a uma entrada CD/line da sua unidade de mistura.
3. Conector SAÍDA DIGITAL: Utilize este conector para ligar o sinal digital (formato S/PDIF) à entrada de um amplificador digital ou gravador digital (ex: Mini Disc).
4. FONTE ALIMENTAÇÃO: Use o cabo de alimentação fornecido para ligar o leitor de CD a uma tomada de 230V AC.

UNIDADE DE CONTROLO

1. JOG WHEEL (ANEL INTERIOR): O jog wheel tem 3 funções, dependendo do modo que estiver a utilizar.
2. O jog wheel funciona como um controlo de busca de frame (1/75 seg) quando o CD não está a reproduzir mas também não está em pausa ou com ponto cue estabelecido. Para estabelecer novo ponto cue, gire o jog wheel e de seguida pressione PLAY ou LOOP IN quando tiver definido a posição certa. Pressione CUE para regressar ao "CUE POINT" (Ponto Cue).
3. Durante a reprodução, estando a função fast search (16) não ativa, o jog wheel altera temporariamente o pitch da música até +/-32%. Ao girar o jog na direção dos ponteiros do relógio irá aumentar a velocidade, ao girar no sentido contrário a velocidade irá diminuir. A variação de pitch será determinada pela velocidade a que girar o jog.
4. Se a função Fast Search (16) estiver ativa, irá ser capaz de procurar a uma velocidade superior através da faixa atual.
5. Botão LOOP IN: Permite definir o ponto cue sem interromper a reprodução (CUE ON THE FLY). Este botão também serve para definir o início de um loop perfeito.
6. Botão LOOP OUT: Utilizado para estabelecer o final dos loops. O leitor dá início ao loop perfeito até que este botão seja pressionado novamente para sair. Quando um loop é programado mas não está

ativo, poderá também reiniciar o loop. O ponto em que o botão é pressionado será memorizado como o novo final do loop. Quando o leitor está em modo "loop edit", pressione este botão OUT para terminar a edição do loop e guardar o ponto final do loop.

1. Botão RELOOP/STUTTER: Este botão tem 2 funções:
2. RELOOP: Se um loop tiver sido programado e tiver pressionado o botão OUT, pressione o botão RELOOP para voltar a aceder ao loop. Para sair do loop pressione o botão OUT. (Os pontos iniciais e finais permanecerão inalterados)
3. STUTTER: Quando um loop está a ser reproduzido pode pressionar este botão para reiniciar imediatamente o loop. Este botão pode também ser pressionado quando uma faixa não está a ser reproduzida em loop. Sempre que o botão RELOOP/STUTTER é pressionado, a música será reiniciada a partir do ponto cue pré-programado. Este efeito adiciona criatividade extra ao seu desempenho.
4. ACEDER AO MODO LOOP EDIT: Quando um loop está programado (os botões LOOP IN e OUT/EXIT estão pressionados), pode aceder ao modo "loop edit" pressionando o botão RELOOP/STUTTER. Nessa altura, o display mostra "Loop Edit".
5. Botão CUE: Ao pressionar o botão CUE durante a reprodução, irá voltar imediatamente à posição em que a reprodução foi iniciada. A reprodução recomeça imediatamente a partir do ponto cue programado quando o botão CUE for pressionado. O leitor de CD regressa ao ponto cue assim que o botão CUE é solto. Colocando a unidade em modo pausa (o botão PLAY/PAUSE pisca), o jog wheel é utilizado para estabelecer um ponto inicial diferente. Ao pressionar o botão "PLAY/PAUSE" ou "LOOP IN" seguido do botão "CUE", pode confirmar este novo ponto cue.
6. Botão PLAY/PAUSE: Sempre que pressiona o botão PLAY/PAUSE, o leitor de CD muda de play (reprodução) para pause (pausa) e vice-versa. O botão pisca enquanto estiver em pausa.
7. Botão TRACK/FOLDER: este botão tem várias funções.
8. Alternar entre o modo FOLDER e TRACK: pressione o botão FOLDER e o botão SEARCH BUTTON esquerdo (9) em conjunto para alternar entre modo FOLDER e TRACK. Consulte o capítulo "Como usar" para aprender mais acerca destes modos.
9. Modo FOLDER - alternar entre pastas: Pressione o botão FOLDER em conjunto com os botões TRACK SEARCH (8) para pesquisar as diferentes pastas no CD/CDROM.
10. Modo FOLDER - mostra o nome da pasta: desde que pressione o botão FOLDER, o nome da pasta é mostrado.
11. Modo TRACK - mostra a quantidade total de faixas: Pressione o botão FOLDER brevemente para ver o número total de faixas disponíveis no CD/CDROM.
12. Botões TRACK SEARCH: Estes botões são utilizados para selecionar a faixa a reproduzir. Forward skip (faixa seguinte) e back skip (faixa anterior). No modo FOLDER, pressione o botão FOLDER (7) em conjunto com os botões TRACK SEARCH para selecionar a faixa.
13. Botões SEARCH: Usados para procurar rapidamente através de uma faixa. Pressione o botão search esquerdo (procurar para trás) em conjunto com o botão FOLDER (7) para alternar entre modo FOLDER e TRACK.
14. Botão TAP: O MCD2.2 contém um contador de batidas (BPM) totalmente automático. Em algumas vezes, raramente o contador de batidas não consegue fazer a contagem corretamente (as batidas estão fora do ritmo normal ou simplesmente não existem batidas). Nestas situações, pode ajustar o contador de batidas manualmente pressionando este botão ao ritmo da música. Para voltar ao contador de batidas automático, pressione o botão TAP até que a mensagem "AUTOBPM" surja no canto inferior esquerdo do display.
15. Botões PITCH BEND: A velocidade aumenta quando o botão "+" é pressionado e volta à velocidade normal quando o botão é solto. A velocidade decresce quando o botão "-" é pressionado e volta ao pitch original quando o botão é solto. Estes botões podem ser utilizados para sincronizar as batidas de 2 faixas.
16. Botão PITCH: Este botão é usado para ligar/desligar a função velocidade. Pode também escolher entre 3 valores de pitch (+/-4%, 8%, 16%): cada vez que pressione o botão "PITCH BEND -" quando estiver pressionado o botão PITCH, irá mudar o valor do pitch.
17. Cursor PITCH: Pressione o botão PITCH, para que o LED da escala de pitch se acenda. A velocidade pode ser alterada até +/-16% movendo o cursor. A velocidade não será afetada quando o LED do valor do pitch, à direita do botão PITCH, estiver desligado.
18. Botão RELAY: quando a função Relay é ativada, o leitor irá reproduzir alternadamente uma faixa de cada deck até que a função seja desativada. Poderá em qualquer altura colocar um CD diferente no deck que estiver em standby e desta forma poderá criar um programa interminável. Solução perfeita para utilização em bares, etc.
19. Botão OPEN/CLOSE: Pressione para abrir e fechar a gaveta do CD. Estes botões são desativados durante a reprodução. A gaveta fecha automaticamente antes de 60 seg. por razões de segurança.
20. Botão FAST SEARCH: Pressione este botão para alternar a função do JOG WHEEL(1) entre o modo de procura rápida (o LED "SEARCH" é ligado) e o modo normal. A função procura rápida é automaticamente desligada quando o JOG WHEEL não for usado durante mais de 10 segundos.
21. MODO PLAY: Normalmente o JOG WHEEL é usado como pitch bend para sincronizar as batidas da faixa que está a tocar com outras faixas. Quando o modo de procura rápida é ligado, pode usar o JOG WHEEL para procurar rapidamente para a frente/trás na faixa atual.
22. MODO PAUSA: Normalmente, o JOG WHEEL é usado para procurar com muita precisão (precisão de 1 frame) pelo ponto exato. Quando o modo de procura rápida é ligado, pode usar o JOG WHEEL para procurar rapidamente para a frente/trás na faixa atual.

Se o botão é pressionado por mais de 1,5 segundo, o leitor alterna entre leitura simples e contínua:

• Reprodução contínua: O CD será reproduzido na sua totalidade sem interrupção. (Geralmente utilizado em bares)
• Faixa única: O leitor para no fim de cada faixa e aguarda no início da faixa seguinte. (Geralmente utilizado por DJs)
• DISPLAY LCD: Mostra toda a informação importante necessária durante a reprodução. Consulte o próximo capítulo para obter mais informações.
• Botão ID3-Tag: Por defeito, o display mostra o título da faixa, no entanto pode também pesquisar a restante informação "ID3-tag":
• Pressionando o botão Track 1x: O nome do artista aparecerá no visor.
• Pressionando o botão Track 2x: A taxa de amostragem da faixa é mostrada no visor.
• Botão TIME: O botão TIME alterna entre tempo decorrido, tempo restante numa seleção, e tempo total restante num CD. (padrão = restante/faixa)

1. Conectores FADERSTART: Se utilizar uma mesa de mistura com a função fader start, ligue o leitor ao fader start da mesa de mistura. Tenha em atenção que este conector nunca deve ser ligado a qualquer tipo de voltagem.
2. Conector do CONTROLO: Ligue a unidade principal a este conector através do cabo mini-DIN fornecido.

DISPLAY LCD

1. Indicadores PLAY/PAUSE: Indica o estado do leitor.
2. CUE: Surge quando o ponto cue master está programado.
3. SINGLE: Surge quando a equipe está definida para reproduzir apenas uma faixa de cada vez. Quando esta mensagem não é mostrada, o leitor reproduz continuamente todas as faixas.
4. MP3: Informa se o CD/CD-ROM é um CD de áudio normal ou se contém ficheiros MP3.
5. MINUTE: Mostra informação sobre os minutos da faixa a ser reproduzida.
6. SECOND: Mostra informação sobre os segundos da faixa a ser reproduzida.
7. FRAME: Mostra informação sobre os frames da faixa a ser reproduzida. (1 frame = 1/75° seg.)
8. BARRA DO TEMPO: Demonstra o tempo restante ou o tempo decorrido. Começa a piscar no fim de cada faixa de forma a alertar o utilizador para que haja antecipação.
9. RELOOP: Surge quando um loop está programado. Quando um loop está programado e a ser reproduzido, o indicador RELOOP está a piscar.
10. FOLDER/TRACK: Por definição, o número da faixa atual é mostrado. Quando está em modo FOLDER, o número da pasta é mostrado quando está a escolher ou quando simplesmente pressiona o botão FOLDER (7).

1. AUTO CUE: Esta mensagem surge quando a função "auto cue" está ativada. (Em modo "single", a função "auto cue" está sempre ligada.)
2. ELAPSED, REMAIN: Indica que o tempo indicado no visor é o tempo decorrido ou o tempo restante da faixa em reprodução.

Nota: Para ficheiros MP3 não é possível fazer o restante total para todas as faixas no CD-ROM.

1. DISPLAY ALFANUMÉRICO: Mostra os nomes das pastas e faixas MP3. Em faixas MP3 gravadas em modo CBR também será mostrada a taxa de amostragem. Em faixas MP3 gravadas em modo VBR o visor irá mostrar "VBR". O visor tem capacidade para mostrar várias outras informações interativas.
2. MOSTRADOR BPM/PITCH: Existem 3 modos de indicação: veja as descrições do botão PITCH (12) e do botão TAP (10) para aprender como alternar entre os 3 modos.
3. Indicador BPM ligado: o controle de batida automático indica no mostrador o número de Batidas Por Minuto.
4. Indicador BPM a piscar: O controle de batida manual indica no mostrador o número de Batidas Por Minuto que introduziu manualmente.
5. Indicador PITCH ligado: O mostrador indica a variação actual de velocidade (em %) comparada com o valor de pitch 0.

COMO UTILIZAR...

A maior parte das funções normais foram explicadas no capítulo anterior "controlos e funções". Neste capítulo iremos abordar as funções que requerem mais algumas explicações.

- MODO SLEEP:

O leitor de CD desliga automaticamente o transporte e o laser após 15 minutos (quando no modo pausa ou cue). Esta característica prolonga a vida do motor e do laser. Durante o modo sleep o mostrador indica a palavra "SLEEP". Para voltar a activar o leitor, basta pressionar o botão cue ou play, o mostrador volta ao normal e fica pronto a receber instruções.

- FUNÇÃO RELAY:

Comece por abrir os dois faders das entradas de CD na sua mesa de mistura. Pressione o botão RELAY (no leitor esquerdo ou direito) para executar esta função. Coloque um CD em cada deck e dê início à reprodução em um dos decks. Alternadamente será reproduzida uma faixa de cada deck até que a função seja desactivada. Poderá em qualquer altura colocar um CD diferente no deck que estiver em standby e dessa forma poderá criar um programa interminável. Solução perfeita para utilização em bares etc.

NOTA: Ao ligar a função relay os decks serão automaticamente colocados em modo single.

- ALTERAÇÃO DE PITCH:

Esta função é utilizada para sincronizar na perfeição as batidas das faixas. Pode ser feita das seguintes formas:

• Botões PITCH BEND: A velocidade aumenta ou diminui, respectivamente, enquanto mantiver pressionados os botões PITCH BEND+ ou PITCH BEND-.
• JOG WHEEL: Durante a reprodução, o JOG WHEEL irá temporariamente alterar o pitch da música. Ao girar o jog no sentido dos ponteiros do relógio, aumenta a velocidade; ao girar no sentido contrário, a velocidade diminui. A velocidade a que girar o jog irá determinar a percentagem de alteração de pitch.

- REPRODUZIR FICHEIROS MP3:

O leitor de CD detecta automaticamente se um CD contém ficheiros MP3. O MCD2.2 tem a capacidade de ler diferentes formatos de MP3, mas devido a limitações do display, não é possível visualizar os nomes dos ficheiros. O CD pode conter até 999 ficheiros MP3 divididos por um máximo de 255 pastas.

Os ficheiros MP3 poderão ter as seguintes extensões: .mp3, .MP3, .Mp3. Consulte as especificações para verificar que ficheiros MP3 são permitidos.

- SELECTORES FOLDER / TRACK:

De modo a facilitar a gestão dos ficheiros, poderá organizar os seus ficheiros MP3 em diferentes subpastas (diretórios). Estas pastas poderão ter o mesmo nome dos intérpretes, dos temas de música (techno, slows, salsa ...), do valor BPM (100BPM, 110BPM, 120BPM...) ou qualquer outra ideia que tenha para organizar a sua música...

Nota importante: nunca pode criar pastas na raiz do disco. Quando criar subpastas dentro das pastas na raiz do disco, o MCD2.2 não irá reconhecer estas subpastas e as faixas que estão dentro delas!

Alguns exemplos:

MP3-MUSIC(F:)

80s

Pa

Primeiro coloque o MCD2.2 no modo FOLDER: ver capítulo "Unidade Controlo", ponto (7) para aprender a fazer isto.

• MODO FOLDER: Utilize o botão FOLDER (7) + TRACK SEARCH (8) até selecionar a pasta pretendida. Utilize o selector TRACK (8) para selecionar a faixa MP3 pretendida nesta pasta. Tenha em atenção que só poderá escolher faixas no interior da pasta selecionada. Para passar a outra pasta terá apenas que utilizar o botão FOLDER (7) + TRACK SEARCH (8).
• MODO TRACK: Irá poder pesquisar todas as faixas no seu CD/CDROM como se não houvessem sub pastas.

- REPRODUZIR/GRAVAR CD-R e CD-RW:

Além de reproduzir CDs normais de áudio, o MCD2.2 também reproduz CD-R (CD gravável) e CD-RW (CD regravável). Lembre-se que deve utilizar sempre as opções de gravação "disc at once" e "track at once" no seu gravador! Embora o MCD2.2 tenha capacidade para ler CD-Rs e CD-RWs gravados a alta velocidade, sugerimos que não utilize velocidades de gravação superiores a 12x de forma a melhorar a capacidade de leitura. Utilize sempre CD-Rs e CD-RWs de boa qualidade!

Se o CD for multi-sessão, o CDX-2 só irá reproduzir a primeira sessão:

Se a primeira sessão é CD-DA, só poderá reproduzir as faixas CD-DA. Se a primeira sessão é MP3 só poderá reproduzir ficheiros MP3.

- CRIAR UM LOOP:

Enquanto uma faixa está a ser reproduzida, pressione o botão LOOP IN para programar o ponto de partida do loop. Em seguida pressione o botão OUT para programar o fim do loop. O loop começa a ser reproduzido de imediato (com algum treino será capaz de criar loops perfeitos!). Enquanto o loop estiver a ser reproduzido, pode pressionar o botão OUT novamente para sair do loop e continuar a reproduzir o resto da faixa.

É possível programar um novo loop, mesmo durante a reprodução de outro loop. Enquanto o loop está a ser reproduzido, basta pressionar o botão LOOP IN para definir o ponto de partida do novo loop. Em seguida defina o final, pressionando o botão OUT. O novo loop está agora programado e a ser reproduzido.

- REINICIAR UM LOOP:

Esta operação pode ser efectuada de 3 maneiras:

• Se programou um loop e em seguida pressionou o botão OUT para sair, basta apenas pressionar o botão RELOOP para reiniciar o loop.
• Se programou um loop e em seguida pressionou o botão OUT para sair, basta apenas voltar a pressionar o botão OUT para reiniciar o loop. O ponto onde pressionou o botão OUT é agora programado como o novo fim do loop.
• Enquanto o loop está a ser reproduzido, pressione o botão RELOOP para reiniciar o loop de imediato. Pode repetir este processo várias vezes para criar um efeito "Stutter" (Repetição).

- EDITAR UM LOOP:

Quando um loop está programado, pressione o botão RELOOP/STUTTER durante cerca de 2 segundos para entrar no modo "loop edit". Enquanto o loop está a ser reproduzido, o display indica a informação sobre o tempo relativamente ao final do loop. Utilize a grande jog wheel para definir o novo ponto final do loop. De modo a facilitar a operação, é possível ouvir continuamente as modificações ao final do loop. Quando o loop está perfeito, pressione o botão LOOP OUT para salvar o novo final do loop e sair do loop.

ESPECIFICAÇÕES

Fonte de Alimentação:

AC 230 V, 50Hz

Consumo de energia:

26W

Nível de saída:

2.0Vrms +/-1dB @ 1kHz,0dB

Resposta em Frequência:

20-20.000Hz(+/-1dB@0dB output)

THD + noise:

0.01% @ 1kHz, 0dB

S/N Ratio (IHF-A):

90dB @ 1kHz, 0dB (IHF-A weighted, w/20KHz LPF).

Tempo de acesso min. (faixa seguinte):

<4seg

Tempo de acesso máx. (faixa 1→ 20

<6seg

Busca Eletrônica:

Extensões de ficheiro possíveis:

Amostragem mono/estéreo: 32 - 44,1 - 48kHz

Bitrates:

32 - 320 Kbps

Modos de Bitrate:

CBR (Bitrate constante) ou VBR (Bitrate variável)

MPEG2 Layer3 (ISO/IEC13818-3):

Amostragem mono/estéreo: 16-22,05 - 24kHz

Bitrates:

32 - 160 Kbps

Modos Bitrate:

CBR (Bitrate constante) ou VBR (Bitrate variável)

MPEG2,5 Layer3:

Amostragem mono/estéreo: 8-11,025 - 12kHz

Bitrates:

32 - 160 Kbps

Modos Bitrate:

CBR (Bitrate constante) ou VBR (Bitrate variável)

Dimensões:

U. Principal 482(L) x 88,8(A) x 262,5(D) mm

Peso:

U. Controlo 482(L) x 88,8(A) x 94(D) mm

6,6Kg

Estas informações estão sujeitas a alterações sem aviso prévio. Pode fazer download da versão mais recente deste manual no site: www.beglec.com
