GEBRUIKSAANWIJZING MCD 2.2 BEGLEC

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

NEDERLANDS HANDLEIDING GEBRUIKSAANWIJZING

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken. DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. Dubbele CD/MP3 speler voor DJ’s Alfanumeriek LCD display voor de weergave van ID3V2 tags (titel, artiest, bit rate) Volledige MP3 weergave (max. 999 MP3-files / 255 Mappen per CD) o MPEG1 layer3 (32 + 44,1 + 48kHz) o MPEG2 layer3 (16 + 22,05 + 24kHz) o MPEG2.5 layer3 (8 + 11,025 + 12kHz) Ondersteunt zowel de CBR als de VBR transmissiesnelheden. Leest CD-DA, CD-R, CD-RW Antishock geheugen van 20 seconden Naadloze loops (IN/OUT/RELOOP) + met stotter effect Real-time loop edit functie Direct programmeerbare cue (“Cue on the fly”) Instant start Fader start/stop (back cue) Frame opzoeking tot op 1/75sec, eveneens met MP3 files Pitch bereiken: +/-4% +/-8% +/-16% Volledig automatische beat counters met extra TAP functie Pitch regeling via jog wiel voor een perfecte mix Auto cue functie(-48dB) Frame opzoeking (1/75sec) 4 verschillende zoeksnelheden Keuze tussen verstreken, resterende of totaal resterende tijdsweergave Pitch weergave. Weergave van één nummer of continu Folder mode: opzoeken van een file in een specifieke map Track mode: opzoeken van een file op de volledige CD/CDROM Relay functie: voor een afwisselende weergave van beide CD spelers digitale S/PDIF uitgang via RCA/cinch mono / stereo sampled at: 32 - 44,1 - 48kHz 32 – 320 Kbps CBR (Constant Bitrate) or VBR (Variable Bitrate) mono / stereo sampled at: 16 – 22,05 - 24kHz 32 – 160 Kbps CBR (Constant Bitrate) or VBR (Variable Bitrate) mono / stereo sampled at: 8 – 11,025 - 12kHz 32 – 160 Kbps CBR (Constant Bitrate) or VBR (Variable Bitrate) Lecteur 482(L) x 88.8(H) x 262,5(P) mm Contrôleur 482(L) x 88.8(H) x 94(P) mm 6,6Kg EERSTE INGEBRUIKNAME Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d’emploi de notre site Web: www.beglec.com JB SYSTEMS® 19/56 MCD2.2 Belangrijke instructies: Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De JB SYSTEMS® 20/56 MCD2.2 NEDERLANDS HANDLEIDING dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing. Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U ooit het apparaat verkoopt mag u niet vergeten om de gebruiksaanwijzing bij te voegen. Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren. Controleer de inhoud: Kijk na of de verpakking volgende onderdelen bevat: CD speler Controller Handleiding 2 cinch kabels 1 mini-DIN8 kabels 2 fader start kabels 1 voedingskabel VEILIGHEIDSVOORSCHRIFTEN: CAUTION WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden. Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Lees de handleiding! Dit symbool betekent: Klasse II apparaten Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen. De minimum afstand rondom dit apparaat om een goede koeling toe te laten is 5cm. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen. De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. JB SYSTEMS® 21/56 MCD2.2 NEDERLANDS HANDLEIDING Controleer dat de spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken. De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen. Laat de elektrische draad nooit in contact komen met andere draden. Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet gescheiden! Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. INSTALLATIEVOORSCHRIFTEN: Het plaatsen en het gebruiken van het toestel tijdens lange periodes in de nabijheid van warmtebronnen zoals versterkers, spot’s, enz. zullen de prestaties van het toestel negatief beïnvloeden en kunnen het toestel zelfs beschadigen. Wanneer het toestel ingebouwd is in een cabine of een flight case moet u er wel voor zorgen dat het toestel goed geventileerd wordt, zodanig dat de warmte die het toestel ontwikkeld goed geëvacueerd wordt. Om condensvorming te voorkomen na het transport moet u het toestel de tijd laten om zich aan te passen aan de omgevingstemperatuur, vooral als het toestel vanuit een koele plaats naar een warmere ruimte overgeplaatst wordt. Condens verhindert soms de goede werking van het toestel. Wees voorzichtig in de keuze van de plaats waar u het toestel wilt installeren. Vermijdt de nabijheid van warmtebronnen. Vermijd ondergronden die onderhevig zijn aan trillingen of stoffige en vochtige plaatsen. De CD speler werkt normaal op oppervlakken met een helling van maximum 15°. Wees zeer voorzichtig met het manipuleren van CD’s, raak ze nooit aan met natte of vuile handen. Vuile CD’s moeten eerst gereinigd worden met een hiervoor speciaal ontworpen doek en reinigingsproduct. Gebruik nooit zwaar beschadigde CD’s (gekrast of vervormd) Zij kunnen uw toestel beschadigen. Om brand en elektrocutie te vermijden mag u dit toestel nooit blootstellen aan regen of vocht. Om elektrocutie te vermijden mag u nooit het deksel van het toestel openmaken. Wendt u tot uw dealer als er zich een probleem voordoet. Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrocutie en een slechte werking kunnen hieruit resulteren. Deze CD speler is uitgerust met een halfgeleidende laser. Om van uw muziek te genieten dank zij een normale werking van het toestel is het aangeraden om uw toestel te gebruiken in een ruimte met een temperatuur tussen 5°C en 35°C. De CD speler mag door niemand geregeld of hersteld worden, uitgezonderd door een ervaren technicus. Dit toestel kan storingen veroorzaken bij radio en televisieontvangst. ONDERHOUD Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen. AANSLUITINGEN Verbind de mini-DIN8 kabels tussen de controller en de CD speler Gebruik de meegeleverde cinch kabels om de audio uitgangen van de CD speler te verbinden met de CD of Line ingangen van uw mengtafel. Verbind de voedingskabel. JB SYSTEMS® 22/56 MCD2.2 NEDERLANDS HANDLEIDING CONTROLE EN FUNCTIES (CD lezer)

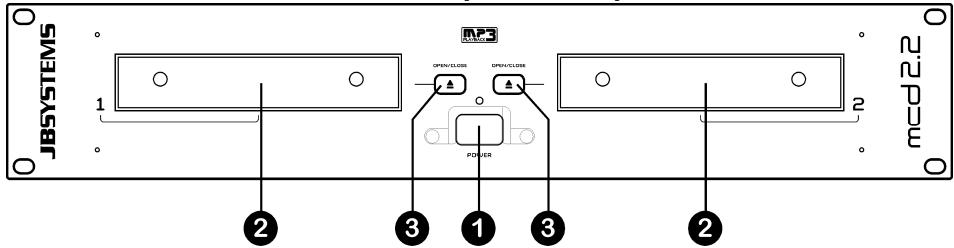

POWER ON/OFF switch: schakelt de MCD2.2 aan en uit. CD LADER: gebruik de OPEN/CLOSE toetsen om de lader te openen en leg een CD in de lader. Druk nogmaals op de toets om de lader weer te sluiten. OPEN/CLOSE toets: druk op deze toets om de CD lader te openen en te sluiten. Deze toetsen zijn niet bruikbaar tijdens het lezen van een CD. Als de lade opengelaten wordt dan zal deze na 60sec. automatisch sluiten, om schade te voorkomen. CONTROL aansluiting: verbind deze aansluiting met de bedieningseenheid door middel van de bijgeleverde mini-DIN8 kabels. AUDIO uitgangen: het audio signaal van de CD spelers worden naar deze aansluitingen gestuurd. Verbind deze uitgangen met de CD/line ingangen van uw mengtafel door middel van de bijgeleverde cinch kabels. DIGITAL OUT aansluiting: Gebruik deze aansluiting om het digitale signaal (S/PDIF formaat) naar een digitale versterker of digitale recorder (bvb. Mini disc) te sturen. NETAANSLUITING: verbind het toestel met het net (230V AC) door middel van de bijgeleverde voedingskabel. CONTROLLER JB SYSTEMS® 23/56 MCD2.2 NEDERLANDS HANDLEIDING

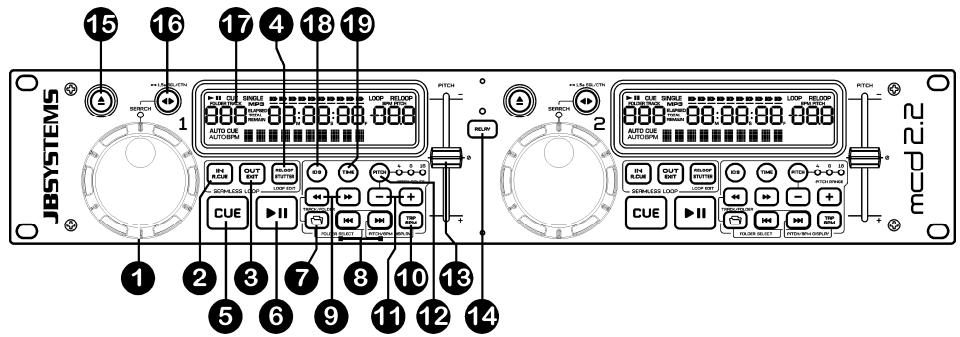

1. JOG WHEEL: Dit jog wiel heeft 3 functies, afhankelijk van de modus waarin u werkt.

Met het jog wiel kunt u traag de frames (1/75sec) opzoeken wanneer de CD niet afgespeeld wordt maar in pauze of op een Cue punt staat. Om een nieuw Cue punt in te stellen draait u aan het wiel tot u op de juiste plaats bent, daarna drukt u op de PLAY of LOOP IN toets. Druk vervolgens op CUE om naar het ingegeven “CUE PUNT” terug te keren . Tijdens de weergave van een nummer (en zoekfunctie (toets 16) niet actief) kan men met het jog wiel de snelheid van de weergave tijdelijk verhogen door het wiel in wijzerzin te draaien of verlagen door het wiel in tegen wijzerzin te draaien tot +/-10%. De waarde van de snelheidsverandering wordt bepaald door de snelheid van de rotatie van het wiel. Als de snelle zoekfunctie (16) actief is dan kan U tegen hoge snelheid in het huidige nummer zoeken.

2. LOOP IN toets: Laat u toe het Cue punt in te stellen zonder de weergave van de CD te stoppen (CUE

ON THE FLY). Deze toets bepaalt ook het beginpunt van een naadloze Loop.

3. LOOP OUT toets: Wordt gebruikt om het eindpunt van een Loop te bepalen. De CD speler start het

afspelen van de naadloze Loop tot wanneer u terug op deze toets drukt om de Loop te verlaten. Wanneer een Loop geprogrammeerd is maar niet afgespeeld wordt kan men zo ook het aflezen van de Loop herstarten. De plaats in het nummer waar u op deze toets gedrukt heeft zal opgeslagen worden als nieuw eindpunt van de Loop. Als U in “loop edit” mode bent dan zal het indrukken van de OUT toets het bewerken van de loop beëindigen en wordt het nieuwe loop eindpunt opgeslagen.

4. RELOOP/STUTTER toets: Deze toets heeft 3 functies:

RELOOP: Als een Loop geprogrammeerd was en u hebt op de OUT toets gedrukt, druk dan op de Reloop toets om terug over te gaan naar het afspelen van de Loop. Druk op de OUT toets om de Loop terug te verlaten. (start en eindpunt van de Loop blijven onveranderd) STUTTER: Wanneer een Loop afgespeeld wordt kunt u op deze toets drukken om de Loop onmiddellijk te herstarten. U kunt ook op deze toets drukken wanneer een nummer geen loop afspeelt. Telkens u op de RELOOP/STUTTER toets drukt herstart de muziek vanuit zijn geprogrammeerd Cue punt. Het stotter effect (stutter) laat u toe extra creatief te zijn met uw prestatie. EDIT LOOP FUNCTIE STARTEN: Als er een loop geprogrammeerd is (LOOP IN en OUT/EXIT toetsen lichten op) dan kan U de “loop edit” functie starten door de RELOOP/STUTTER toets in te drukken tot er op het scherm “Loop Edit” verschijnt.

5. CUE toets: Als u op de CUE toets drukt tijdens de weergave, dan veroorzaakt dit een onmiddellijke

terugkeer naar de positie waar de weergave gestart werd. De weergave start onmiddellijk vanaf het geprogrammeerde Cue punt, en duurt verder zolang de CUE toets ingedrukt blijft. De CD speler springt terug naar het Cue punt zodra de CUE toets losgelaten wordt. Wanneer het toestel in pauze modus staat (Play/Pause toets knippert) kan het Jog wiel gebruikt worden om een ander startpunt te kiezen. Door de PLAY/PAUSE of LOOP IN toets en nadien de "CUE" toets in te drukken kunt u dit nieuwe Cue punt bevestigen.

6. PLAY/PAUSE toets: Telkens u op de PLAY/PAUSE toets drukt zal de CD speler overgaan van

afspelen naar pauze of van pauze naar afspelen. De toets knippert zolang de CD speler in pauze staat.

7. TRACK/FOLDER toets: deze toets heeft verschillende functies:

Omschakelen tussen FOLDER en TRACK modus: druk tegelijkertijd op de FOLDER en SEARCH TOETS (9) om over te schakelen van FOLDER modus naar TRACK modus, en nomgekeerd. Zie hoofdstuk “hoe gebruiken” voor meer info over deze modi. FOLDER modus – omschakelen tussen verschillende folders: druk tegelijkertijd op de FOLDER en TRACK SEARCH toetsen (8) om de verschillende folders van de CD/CDROM te overlopen. FOLDER modus – toont de naam van de folder: zolang u op de FOLDER toets drukt wordt de naam van de actuele folder weergegeven. TRACK modus – toon het totaal aantal tracks: druk even op de FOLDER toetsen om het totaal aantal beschikbare tracks van de CD/CDROM weer te geven.

8. TRACK SEARCH toetsen: Deze toetsen worden gebruikt om een track te kiezen. Forward skip & back

skip (voorwaarts of achterwaarts springen). Druk in FOLDER modus tegelijkertijd op de toetsen FOLDER (7) en TRACK SEARCH om een andere folder te kiezen

9. SEARCH toetsen: worden gebruikt om snel in een nummer te zoeken. Druk tegelijkertijd op de linker

zoektoets (zoek achteruit) en de FOLDER toets (7) om tussen FOLDER en TRACK modus over te schakelen.

10. TAP toets: De MCD2.2 heeft een volledig automatische BPM-counter. In sommige uitzonderlijke

gevallen kan de automatische beat counter niet werken zoals het hoort (onregelmatige beats of eenvoudigweg geen beats te bespeuren). In dit geval kunt u de beat counter helpen door manueel op deze toets te tokkelen op het ritme van de muziek. Na het gebruik van de TAP functie kan U de BPM- JB SYSTEMS® 24/56 MCD2.2 NEDERLANDS HANDLEIDING counter terug in automatische mode zetten door de TAP toets in te drukken tot er in de linker onderhoek van het scherm terug “AUTOBPM” verschijnt.

11. PITCH BEND toetsen: De snelheid verhoogt wanneer men op de “+ toets” drukt en keert weer naar zijn

oorspronkelijke snelheid wanneer de toets losgelaten wordt. De snelheid daalt wanneer men op de “– toets” drukt en keert weer naar zijn oorspronkelijke snelheid wanneer de toets losgelaten wordt. Deze toetsen kunnen gebruikt worden om de beats van 2 nummers op elkaar af te stellen.

12. PITCH toets: wordt gebruikt om de snelheidsfunctie (pitch control) aan/uit te schakelen. U kan ook 3

verschillende regelbereiken (+/-4%, 8%, 16%) instellen: houd de PITCH toets ingedrukt, telkens als U de “PITCH BEND -“ toets even indrukt zal het regelbereik veranderen.

13. PITCH schuifregelaar: Druk op de PITCH toets (11) zodat de pitch range LED aan is. De snelheid kan

bijgeregeld worden tot +/-16% door de schuifregelaar te verzetten. De snelheid zal niet veranderen als de PITCH led die zich rechts van de PITCH toets bevindt uit is.

14. RELAY toets: wanneer u de Relay functie aanzet wordt er afwisselend een nummer afgespeeld van

beide CD spelers tot wanneer de Relay functie weer uitgeschakeld wordt. U kunt steeds een nieuwe CD in de CD speler steken die wacht in de stand-by modus. Zo kunt u een eindeloos programma creëren. Dit is perfect voor het gebruik in taverne’s, enz

15. OPEN/CLOSE toets: gebruik deze toets om de CD lade te openen of te sluiten. Deze toetsen kunnen

niet gebruikt worden tijdens het afspelen van een CD. Indien de lade niet gesloten wordt, zal deze na 60sec. automatisch sluiten om schade te voorkomen

16. FAST SEARCH toets: Met deze toets kan de functie van het JOG wiel(1) worden omgeschakeld naar

de “snelzoek” functie, “SEARCH” LED is aan. Als het JOG wiel 10seconden niet gebruikt wordt dan zal deze functie automatisch worden uitgeschakeld. PLAY MODUS: normaal wordt het JOG wiel als “pitch bend” gebruikt om de beats van 2 tracks met elkaar te synchroniseren. Met de “snel zoek” functie kan U echter zeer snel een bepaalde passage in een track opzoeken. PAUZE MODUS: normaal wordt het JOG wiel gebruikt om erg precies (op frame niveau) een exact punt op te zoeken. Met de “snel zoek” functie kan U echter zeer snel een bepaalde passage in een track opzoeken. Indien u langer dan 1 seconde op de toets drukt kunt u de weergavemodus veranderen in single mode of continuous mode: Continuous play: de volledige CD zal afgespeeld worden zonder onderbreking. (meestal gebruikt in taverne’s) Single track: de CD speler stopt aan het einde van elk nummer en wacht aan het begin van het volgende nummer. (meestal gebruikt door deejays)

17. LCD Display: toont alle belangrijke informatie tijdens het gebruik. Zie de volgende paragraaf om

hierover meer te vernemen.

18. ID3-Tag button: standaard geeft de display de naam van title van het nummer weer. U kunt echter ook

de andere ID3-tag informatie raadplegen: Druk 1x op de TRACK toets: De artiestennaam wordt op het scherm weergegeven Druk 2x op de TRACK toets: Bit rate wordt op het scherm weergegeven

19. TIME toets: De TIME toets laat u toe over te schakelen naar het weergeven van de reeds verstreken

tijd, de resterende tijd van het nummer of de totaal resterende tijd van de CD. (standaard = resterende tijd van het nummer)

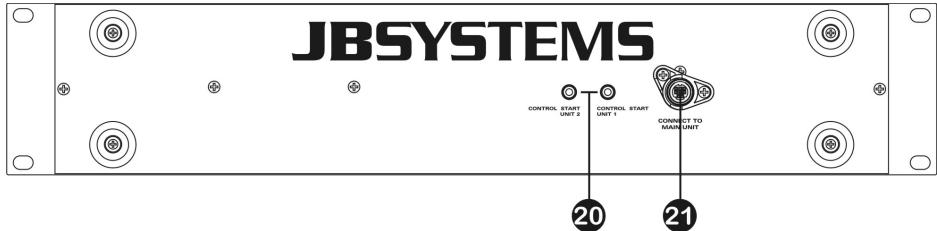

20. FADER START aansluitingen: wanneer u een mengtafel hebt die uitgerust is met een fader start

functie, verbind dan de CD speler met de fader start aansluitingen van de mixer. Let er wel op dat deze aansluitingen nooit verbonden worden met één of andere spanning.

21. CONTROL CONNECTOR: Verbind deze aansluiting met de CD speler door middel van de

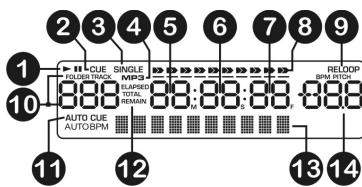

meegeleverde mini-DIN8 kabels. JB SYSTEMS® 25/56 MCD2.2 NEDERLANDS HANDLEIDING LCD DISPLAY

1. PLAY/PAUSE indicatoren

2. CUE: verschijnt wanneer de speler Stand-by staat aan het

3. SINGLE: verschijnt wanneer men gekozen heeft om slechts

één nummer te lezen. Wanneer Single niet verschijnt, zal de speler de volledige geheugenkaart afspelen zonder onderbreking.

4. MP3: informeert u of de CD/CDROM een normale audio CD is, of dat er MP3-files op staan.

5. MINUTE: Geeft de tijdsinformatie van het lopende nummer weer in “minuten”.

6. SECOND: Geeft de tijdsinformatie van het lopende nummer weer in “seconden”.

7. FRAME: Geeft de tijdsinformatie van het lopende nummer weer in “frames”. (1 frame = 1/75 sec.)

8. TIME BAR: toont u ofwel de verstreken tijd, ofwel de resterende tijd. De Time Bar begint te flitsen aan

het eind van elk nummer om de gebruiker te verwittigen dat het hoog tijd is om tot de actie over te gaan.

9. RELOOP: wijst u erop dat een Loop wordt afgelezen. Wanneer een Loop is geprogrammeerd en wordt

afgespeeld, dan zal de RELOOP indicator knipperen.

10. FOLDER/ TRACK: standaard wordt het actuele track nummer weergegeven. In FOLDER modus wordt

dit nummer weergegeven terwijl u een andere folder kiest of wanneer u gewoon op de FOLDER toets(7) drukt.,

11. AUTO CUE: verschijnt wanneer de “auto cue” functie geactiveerd is. (in Single Mode is “auto cue”

12. ELAPSED, REMAIN: geeft aan of de tijd die weergegeven wordt de verstreken tijd is (elapsed) of de

resterende tijd (remain) is van het weergegeven nummer. Note: voor MP3 files is het niet mogelijk om de totaal resterende tijd van alle nummers die op de CD/CDROM staan weer te geven.

13. ALFANUMERIEK DISPLAY: toont de namen van folders en MP3 nummers. Voor MP3 nummers

opgenomen in CBR wordt ook de bitrate getoond. Voor opnames in VBR toont het scherm “VBR”. Ook allerlei interactieve informatie en vragen worden hier weergegeven.

14. BPM/PITCH UITLEZING: Er zijn 3 mogelijke modi. Kijk naar de beschrijving van de PITCH (12) en TAP

(10) toetsen om te vernemen hoe U de juiste uitlezing kiest: BPM indicator AAN: de meting van de automatische beat counter wordt getoond. BPM indicator KNIPPERT: de resultaten van de manuele BPM meting wordt getoond. PITCH indicator AAN: de actuele snelheidsafwijking (in %) wordt getoond. HOE GEBRUIKEN De meeste algemene functies worden uitgelegd in het voorgaande hoofdstuk “controle en functies” In dit hoofdstuk spreken we over de functies die wat meer uitleg nodig hebben. SLEEP MODE: De CD speler zet na 15 minuten inactiviteit automatisch de motor en de laser uit (wanneer in pauze of in cue modus). Dit verlengt de levensduur van de motor en de laser. Tijdens de Sleep Mode wordt het woord “SLEEP” weergegeven op het scherm. Om de CD speler te doen “ontwaken” moet u enkel op de Cue of Play toets drukken, het scherm keert terug naar zijn normale weergave en is klaar om de instructies te ontvangen. RELAY FUNCTIE: Zet eerst beide schuifregelaars van de CD ingangen van uw mengtafel open. Druk op de RELAY toets van de linker- of rechter speler om de relay functie in te schakelen. Plaats een CD in beide CD laders en begin de weergave van één van de twee CD’s. Er zal afwisselend een nummer van elke CD afgespeeld worden tot de Relay functie uitgezet wordt. U kunt steeds een nieuwe CD plaatsen in de Cd speler die in stand-by staat. Op deze manier kunt u een eindeloos programma creëren, perfect voor het gebruik in taverne’s, enz. OPMERKING: door de Relay functie aan te zetten schakelen beide spelers automatisch over naar de Single modus. TIJDELIJKE SNELHEIDSAANPASSING: (pitch bend) Deze functie wordt gebruikt om de beats van twee nummers mooi te synchroniseren zodat deze nadien naadloos in elkaar kunnen overgaan. Dit kan op 2 manieren gebeuren: JB SYSTEMS® 26/56 MCD2.2 NEDERLANDS HANDLEIDING PITCH BEND toetsen: tijdens het indrukken van de PITCH BEND+ of PITCH BEND- toets wordt de afspeelsnelheid tijdelijk verhoogd of verlaagd. JOG WIEL: Tijdens het afspelen kan men met het JOG wiel de snelheid tijdelijk beïnvloeden. Door in wijzerzin te draaien zal de snelheid tijdelijk verhogen. Door in tegen wijzerzin te draaien wordt de snelheid tijdelijk verlaagd. De draaisnelheid bepaalt hoe groot de tijdelijke snelheidsafwijking zal zijn. WEERGAVE van MP3 FILES: De CD speler detecteert automatisch of de CD MCD2.2 files bevat. De MCD2.2 kan verschillende MP3 formaten lezen, maar door de beperkte display capaciteiten kunnen de ID3-tags (titel/artiest/…) niet weergegeven worden. De CD mag tot 999 MP3- files bevatten, verspreid over maximum 255 mappen. De MP3-files mogen de volgende file extensies bevatten: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3 Controleer in de technische eigenschappen welke MP3-files toegestaan worden. FOLDER / TRACK SELECTORS: Om alles wat overzichtelijk te houden kunt u uw MP3 files in verschillende mappen (directories) onderverdelen. Deze mappen kunnen genoemd worden naar de namen van de artiesten, het muziekgenre (techno, slows, salsa …), het aantal BPM (100BPM, 110BPM, 120BPM …) enz… Belangrijk: u kunt alleen mappen maken in de hoofd-directory. Wanneer u extra submappen aanmaakt in de bestaande mappen zal de MCD2.2 deze NIET zien, dus ook niet de nummers die hier in zitten! Enkele voorbeelden: Gesorteerd per GENRE Gesorteerd per BPM NEDERLANDS HANDLEIDING eindpunt in door op de OUT toets te drukken. Uw nieuwe Loop is nu geprogrammeerd en wordt afgespeeld. HERSTART EEN LOOP: Dit kan gedaan worden op 3 manieren: Wanneer een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT toets te drukken, druk dan gewoon op de RELOOP toets om de Loop opnieuw te starten. Wanneer een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT toets te drukken, druk dan gewoon terug op de OUT toets om de Loop opnieuw te starten. De plaats waar u op de OUT toets gedrukt hebt is nu geprogrammeerd als nieuw eindpunt van de Loop. Wanneer de Loop wordt afgespeeld, druk dan op de RELOOP toets om de Loop onmiddellijk terug te starten. U kunt dit verschillende keren na elkaar doen om een «stotter» effect te creëren. EEN LOOP BEWERKEN: Wanneer er al een loop geprogrammeerd is, druk dan gedurende ongeveer 2 seconden op de RELOOP/STUTTER toets om de loop te kunnen bewerken. Terwijl de loop naadloos wordt weergegeven kunt u op het LCD scherm de tijdinformatie van het eindpunt van de lus aflezen. Gebruik het jog wiel om een nieuw eindpunt voor de lus in te stellen. Om dit te vergemakkelijken hoort u continu wat u precies aan het eindpunt veranderde. Wanneer de loop perfect is, druk dan op de OUT/EXIT toets om het nieuwe eindpunt van de loop op te slaan. Op alfabetische vorlgorde Zet eerst de MCD2.2 in FOLDER modus: zie hoofdstuk “controller”, punt (7) voor meer info hierover. FOLDER MODE: gebruik de FOLDER toets (7) en en de TRACK SEARCH toetsen (8) samen om de gewenste map te kiezen. Met de TRACK keuzeknoppen (8) kunt u het gewenste MP3 nummer in deze map kiezen. U kunt echter alleen nummers kiezen die zich in de geselecteerde map bevinden. Gebruik de FOLDER toets (7) en de TRACK SEARCH toetsen (8) om naar een andere map te gaan. TRACK MODE: u kunt nu alle nummers van uw CD/CDROM overlopen, alsof er geen mappen aanwezig waren. WEERGAVE/OPNEMEN VAN CD-R EN CD-RW: Naast gewone audio CD’s kan de MCD2.2 eveneens CD-R’s (CD recordable) en CD-RW’s (CD rewriteable) lezen. Let er bij het branden van uw CD’s wel op steeds de opties “disc at once” en “track at once” te gebruiken! Hoewel dit apparaat CD-R en CD-RW kan aflezen die bij hoge snelheid geschreven werden, raden wij U toch aan om de snelheid bij het branden te beperken tot x12 om een optimale afleesbaarheid te garanderen. Eveneens raden wij U aan om enkel goede kwaliteit CDROMs van bekende merken te gebruiken! Als u een multi sessie CD maakt, dan zal enkel de eerste sessie gespeeld worden: o Als de eerste sessie in CD-DA is, dan kunt u alleen CD-DA nummers spelen. o Als de eerste sessie in MP3 is, dan kunt u alleen MP3 files spelen. MAAK EEN LOOP (LUS): Druk op de LOOP IN toets om het startpunt van de Loop te programmeren terwijl de muziek afgespeeld wordt. Druk daarna op de OUT toets om het eindpunt van de Loop te programmeren. De weergave van de naadloze lus (seamless loop) start onmiddellijk. (Met wat ervaring zult u perfecte Loops kunnen programmeren!) Tijdens het afspelen van de Loop kunt u terug op de OUT toets drukken om de loop te verlaten en terug over te gaan naar de normale weergave van de rest van het nummer. Het is mogelijk om een nieuwe Loop te programmeren, zelfs wanneer een Loop weergegeven wordt. Druk terwijl de Loop speelt gewoon op de LOOP IN toets om het startpunt van de nieuwe Loop te bepalen. Breng nu het JB SYSTEMS® 27/56 MCD2.2 JB SYSTEMS® 28/56 MCD2.2 NEDERLANDS HANDLEIDING EIGENSCHAPPEN Netvoeding: Verbruik: Uitgangsspanning: Frequentiebereik: THD + ruis: S/R verhouding (IHF-A): Tijd tussen opeenvolgende tracks: Tijd bij schakelen van track 1 20: Elektronische tracking: DISC FORMAT: Possible file extensions: ISO9660: Joliet: CD-ROM sector format: Max. Folders: Max. Files per Folder: Max. Files: MP3 FORMATS: MPEG1 Layer3 (ISO/IEC11172-3): Bitrates: Bitrate modes: MPEG2 Layer3 (ISO/IEC13818-3): Bitrates: Bitrate modes: MPEG2,5 Layer3: Bitrates: Bitrate modes: Afmetingen: Gewicht: AC 230 V, 50Hz 26W 2.0Vrms +/-1dB @ 1kHz,0dB 20-20.000Hz (+/-1dB@0dB output) 0.01% @ 1kHz, 0dB >90dB @ 1kHz, 0dB (IHF-A weighted, w/20KHz LPF) <4sec <6sec volautomatische digitale tracking. .mp3 ~ .MP3 ~ .mP3 ~ .Mp3 max. 63 character style max. 63 character style mode-1 only
