GEBRUIKSAANWIJZING USB 1.1 BEGLEC

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken. DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

Controleer de inhoud: Kijk na of de verpakking volgende onderdelen bevat: USB1.1 speler Handleiding Cinch kabel IR afstandbediening 1 voedingskabel VEILIGHEIDSVOORSCHRIFTEN: WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus. De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden. CAUTION KARAKTERISTIEKEN In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven. De perfecte speler voor bars, dansscholen, studio’s winkels, maar ok voor DJ’s. Speelt: Audio CD’s, maar ook CD’s en USB opslagmedia (USB-stick of hard disc) welke MP3’s en WAV files bevatten! Alfanumeriek LCD display voor de weergave van ID3V2 tags (titel, artiest, album, genre, bit rate) Volledige MP3 weergave, ondersteunt zowel CBR als VBR transmissiesnelheden. Uitgebreid database opzoeksysteem: uiterst snelle keuze van de gewenste nummers, terwijl het vorige nummer nog steeds speelt! U kunt zoeken op titel, artiest, genre, album of gewoon op basis van nummers/mappen! Gratis Windows Track-Indexer database-software beschikbaar via download! Jog wiel voor pitch bending en voor een precieze frame opzoeking tot op 1/75sec, eveneens met MP3 files. Verbeterde random functie met 2 verschillende modi: Total random: speelt willekeurig nummers uit het USB opslagmedium. Directory random: speelt willekeurig nummers uit de gekozen file van het USB opslagmedium. (zo worden er bvb geen totaal verschillende stijlen weergegeven: perfect voor bars, clubs, restaurants, …) IR afstandbediening voor loops, snelheidscontrole, zoeken/kiezen van nummers, volume, ...: perfect voor dansscholen! Symmetrische XLR uitgangen + traditionele RCA/cinch uitgangen. Antishock geheugen van 20 seconden met CD, 100% anti-shock met USB opslagmedia Naadloze loops (IN/OUT/RELOOP) met stotter effect & Real-time loop edit functie Key Lock (Master tempo) Direct programmeerbare cue (“Cue on the fly”) Instant start & auto cue functie (-48dB) Volautomatische beat counters 4 verschillende zoeksnelheden Leest CD-DA, CD-R, CD-RW Keuze tussen verstreken, resterende of totaal resterende tijdsweergave Weergave van één nummer of continu Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel. Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt. Dit symbool betekent: Lees de handleiding! Dit symbool betekent: Klasse I apparaten Belangrijke instructies: Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer. Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen. Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen. Gebruik dit apparaat uitsluitend binnenshuis. Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gevuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen. Open vuur, zoals brandende kaarsen, mogen niet op het apparaat geplaatst worden. Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon. Houd het apparaat uit de buurt van kinderen. Dit apparaat mag niet door onervaren personen bediend worden. De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen. De minimum afstand rondom dit apparaat om een goede koeling toe te laten is 5cm. Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen. De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid. Controleer dat de spanning niet hoger is dan die aangegeven op de achterzijde van het toestel. Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken. JB SYSTEMS® JB SYSTEMS® EERSTE INGEBRUIKNAME 27/78 USB1.1 28/78 USB1.1 NEDERLANDS HANDLEIDING De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen. Laat de elektrische draad nooit in contact komen met andere draden. Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig van het lichtnet gescheiden! Dit toestel moet geaard worden om aan de veiligheidsvoorschriften te voldoen. Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden. Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken. Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie. Gebruik best de originele verpakking als het toestel vervoerd moet worden. Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen. INSTALLATIEVOORSCHRIFTEN: Het plaatsen en het gebruiken van het toestel tijdens lange periodes in de nabijheid van warmtebronnen zoals versterkers, spot’s, enz. zullen de prestaties van het toestel negatief beïnvloeden en kunnen het toestel zelfs beschadigen. Wanneer het toestel ingebouwd is in een cabine of een flight case moet u er wel voor zorgen dat het toestel goed geventileerd wordt, zodanig dat de warmte die het toestel ontwikkeld goed geëvacueerd wordt. Om condensvorming te voorkomen na het transport moet u het toestel de tijd laten om zich aan te passen aan de omgevingstemperatuur, vooral als het toestel vanuit een koele plaats naar een warmere ruimte overgeplaatst wordt. Condens verhindert soms de goede werking van het toestel. Wees voorzichtig in de keuze van de plaats waar u het toestel wilt installeren. Vermijdt de nabijheid van warmtebronnen. Vermijd ondergronden die onderhevig zijn aan trillingen of stoffige en vochtige plaatsen. De CD speler werkt normaal op oppervlakken met een helling van maximum 15°. Wees zeer voorzichtig met het manipuleren van CD’s, raak ze nooit aan met natte of vuile handen. Vuile CD’s moeten eerst gereinigd worden met een hiervoor speciaal ontworpen doek en reinigingsproduct. Gebruik nooit zwaar beschadigde CD’s (gekrast of vervormd) Zij kunnen uw toestel beschadigen. Om brand en elektrocutie te vermijden mag u dit toestel nooit blootstellen aan regen of vocht. Om elektrocutie te vermijden mag u nooit het deksel van het toestel openmaken. Wendt u tot uw dealer als er zich een probleem voordoet. Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrocutie en een slechte werking kunnen hieruit resulteren. Deze speler is uitgerust met een halfgeleidende laser. Om van uw muziek te genieten dank zij een normale werking van het toestel is het aangeraden om uw toestel te gebruiken in een ruimte met een temperatuur tussen 5°C en 35°C. De speler mag door niemand geregeld of hersteld worden, uitgezonderd door een ervaren technicus. Dit toestel kan storingen veroorzaken bij radio en televisieontvangst. NEDERLANDS HANDLEIDING

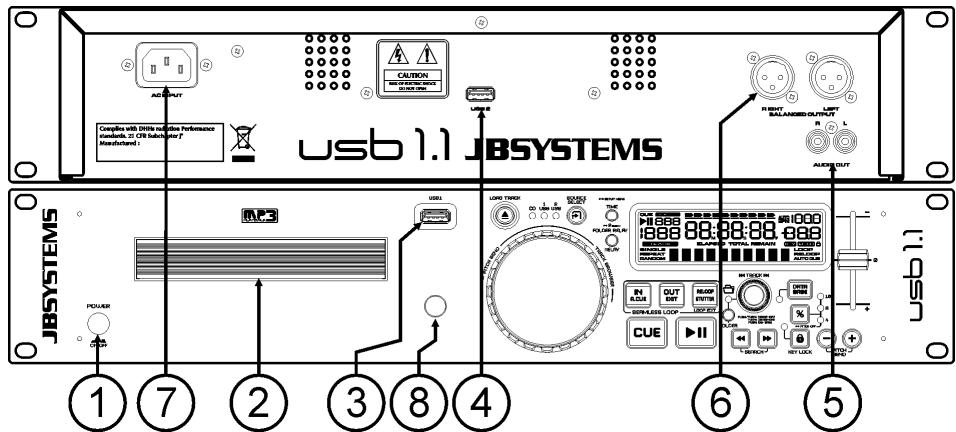

POWER ON/OFF switch: schakelt de USB1.1 aan en uit. CD LADER: gebruik de OPEN/CLOSE toets om de lader te openen en leg een CD in de lader. Druk nogmaals op de toets om de lader weer te sluiten. USB 1 aansluiting: dit is de eerste (type-A) USB aansluiting, welke kan gebruikt worden om om het even welk USB opslagmedia aan te sluiten, geformatteerd in FAT of FAT32. Meestal wordt deze ingang gebruikt om bvb USB sticks aan te sluiten. USB 2 aansluiting: dit is de tweede (type-A) USB aansluiting, welke kan gebruikt worden om om het even welk USB opslagmedia aan te sluiten, geformatteerd in FAT of FAT32. Meestal wordt deze ingang gebruikt om een hard disc aan te sluiten Symmetrische AUDIO uitgang: het audio signaal van de speler wordt naar deze aansluitingen gestuurd. Verbind deze uitgang met de CD/line ingang van uw mengtafel door middel van de bijgeleverde cinch kabels. Asymmetrische AUDIO uitgang: geeft hetzelfde signaal als de cinch uitgangen (5), maar dan wel symmetrisch via XLR aansluitingen. Te gebruiken bij zeer lange audio lijnen: gebruik hiervoor XLR/XLR kabels van zeer goede kwaliteit voor een optimaal resultaat! NETAANSLUITING: verbind het toestel met het net door middel van de bijgeleverde voedingskabel. IR ontvanger: let er op dat deze IR ontvanger niet bedekt is, anders zal de draadloze afstandsbediening niet correct werken! ONDERHOUD Reinig het toestel met een zacht, lichtjes bevochtigd doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen. AANSLUITINGEN Gebruik de meegeleverde cinch kabels om de audio uitgangen van de CD speler te verbinden met de CD of Line ingangen van uw mengtafel. Voor lange audio lijnen of professionele toepassingen kunt u ook de symmetrische XLR uitgangen gebruiken. Sluit de voedingskabel aan. JB SYSTEMS® 29/78 USB1.1 JB SYSTEMS® 30/78 USB1.1 NEDERLANDS

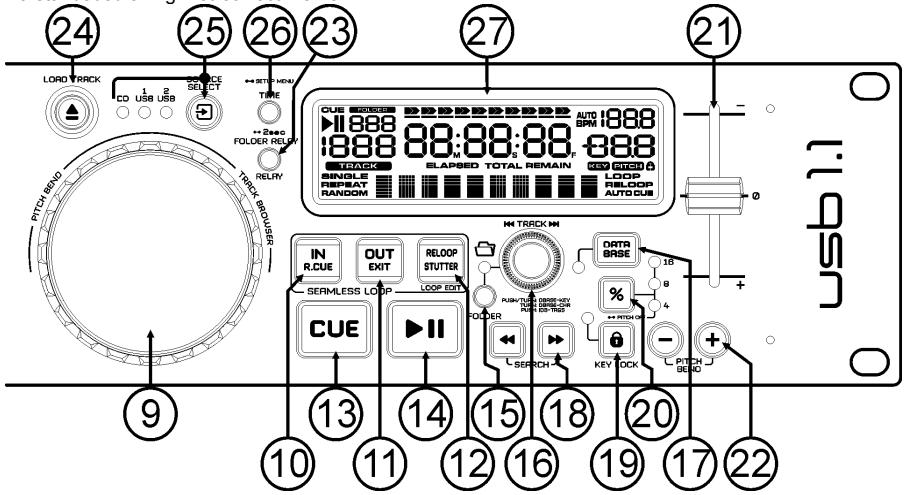

HANDLEIDING JOG WHEEL: Dit jog wiel heeft 3 functies, afhankelijk van de modus waarin u werkt. Met het jog wiel kunt u traag de frames (1/75sec) opzoeken wanneer de CD niet afgespeeld wordt maar in pauze of op een Cue punt staat. Om een nieuw Cue punt in te stellen draait u aan het wiel tot u op de juiste plaats bent, daarna drukt u op de PLAY of LOOP IN toets. Druk vervolgens op CUE om naar het ingegeven “CUE PUNT” terug te keren . Tijdens de weergave kan men met het jog wiel de snelheid van de weergave tijdelijk verhogen door het wiel in wijzerzin te draaien of verlagen door het wiel in tegen wijzerzin te draaien. De waarde van de snelheidsverandering wordt bepaald door de snelheid van de rotatie van het wiel. Tijdens de DATABASE opzoekmodus kunt u het Jog Wiel gebruiken om de nummers tegen hoge snelheid te overlopen. LOOP IN toets: Laat u toe het Cue punt in te stellen zonder de weergave van de CD te stoppen (CUE ON THE FLY). Deze toets bepaalt ook het beginpunt van een naadloze Loop. LOOP OUT toets: Wordt gebruikt om het eindpunt van een Loop te bepalen. De CD speler start het afspelen van de naadloze Loop tot wanneer u terug op deze toets drukt om de Loop te verlaten. Wanneer een Loop geprogrammeerd is maar niet afgespeeld wordt kan men zo ook het aflezen van de Loop herstarten. De plaats in het nummer waar u op deze toets gedrukt heeft zal opgeslagen worden als nieuw eindpunt van de Loop. Als U in “loop edit” mode bent dan zal het indrukken van de OUT toets het bewerken van de loop beëindigen en wordt het nieuwe loop eindpunt opgeslagen. RELOOP/STUTTER toets: Deze toets heeft 3 functies: RELOOP: Als een Loop geprogrammeerd was en u hebt op de OUT toets gedrukt, druk dan op de RELOOP toets om terug over te gaan naar het afspelen van de Loop. Druk op de OUT toets om de Loop terug te verlaten. (start en eindpunt van de Loop blijven onveranderd) STUTTER: Wanneer een Loop afgespeeld wordt kunt u op deze toets drukken om de Loop onmiddellijk te herstarten. U kunt er ook op drukken wanneer een nummer geen loop afspeelt. Telkens u op de RELOOP/STUTTER toets drukt herstart de muziek vanuit zijn geprogrammeerd Cue punt. Het stotter effect (stutter) laat u toe extra creatief te zijn met uw prestatie. EDIT LOOP FUNCTIE STARTEN: Als er een loop geprogrammeerd is (LOOP IN en OUT/EXIT toetsen lichten op) dan kan U de “loop edit” functie starten door de RELOOP/STUTTER toets in te drukken tot er op het scherm de tijd van het huidige loop eindpunt verschijnt: gebruik het JOGWHEEL om het eindpunt aan te passen. CUE toets: Als u op de CUE toets drukt tijdens de weergave, dan veroorzaakt dit een onmiddellijke terugkeer naar de positie waar de weergave gestart werd. De weergave start onmiddellijk vanaf het geprogrammeerde Cue punt, en duurt verder zolang de CUE toets ingedrukt blijft. De speler springt terug naar het Cue punt zodra de CUE toets losgelaten wordt. Wanneer het toestel in pauze modus staat (Play/Pause toets knippert) kan het Jog wiel gebruikt worden om een ander startpunt te kiezen. Door de PLAY/PAUSE of LOOP IN toets en nadien de "CUE" toets in te drukken kunt u dit nieuwe Cue punt bevestigen. PLAY/PAUSE toets: Telkens u op de PLAY/PAUSE toets drukt zal de speler overgaan van afspelen naar pauze of van pauze naar afspelen. De toets knippert zolang de CD speler in pauze staat. FOLDER toets: verandert de functie van de TRACK knop (16) terwijl de zoeksleutel ingesteld staat op “Std” (standaard nummer/map opzoeking zonder de Track-Indexer database). Terwijl de LED uit is: de TRACK knop wordt gebruikt om de nummers van de gekozen map te doorlopen. Terwijl de LED aan is: de TRACK knop wordt gebruikt om de mappen van het USB opslagmedium to doorlopen. TRACK knop: deze knop heeft verschillende functies (zie ook hoofdstuk “HOE GERUIKEN”): CD’s of geen Track-Indexer database: afhankelijk van de status van de FOLDER toets (15) kunt u nummers of mappen doorlopen op uw CD of USB opslagmedium. Om de opzoeksnelheid te verhogen met USB apparaten welke vele nummers/mappen bevatten kunt u ook aan het Jog wiel (9) draaien terwijl u de TRACK knop ingedrukt houd. Opzoeking met de Track-Indexer database: (druk op de DATABASE toets (17) en de gewenste zoeksleutel) Draai aan de knop om het eerste karakter van de tekst waarnaar u zoekt te kiezen. Gebruik daarna het JOG-WHEEL om het gewenste nummer te zoeken. Druk op de knop terwijl u er aan draait om de zoeksleutel in de database te wijzigen, u kunt zoeken op: Art: zoek de “Artiestennaam” in alfabetische volgorde (standaard zoekfunctie) Alb: zoek “Albumnamen” in alfabetische volgorde Gen: zoek “Genres” in alfabetische volgorde JB SYSTEMS® 31/78 USB1.1 NEDERLANDS

HANDLEIDING Std: gebruikt het Track-Indexer database niet, doorzoek de mappen en nummers manueel. Tijdens de weergave: druk op de knop om de verschillende ID3-tags op de display te zien: Druk 1x: De artiestennaam van het huidige nummer wordt weergegeven Druk 2x: De albumnaam van het huidige nummer wordt weergegeven Druk 3x: Genre van het huidige nummer wordt weergegeven Druk 4x: Bitrate informatie van het huidige nummer wordt weergegeven Setup menu actief: draai aan de knop om het menu te overlopen terwijl het setup menu geactiveerd is (zie TIME toets (26)). Druk op de knop om een menuoptie te kiezen en te veranderen. Zie hoofdstuk “SETUP MENU” voor meer info. DATABASE / NEXT TRACK toets: een zeer belangrijke toets indien u het volgende nummer snel en eenvoudig wil terugvinden, zelfs terwijl het vorige nummer nog steeds speelt ! Deze toets werkt op 2 verschillende manieren: NEXT TRACK functie: zal gebruikt worden bij het doorzoeken van CD’s en USB apparatuur welke niet beschikken over het “Track-Indexer database” systeem. U kan alleen zoeken op muzieknummers en folder nummers. DATABASE functie: zal gebruikt worden bij het doorzoeken van USB opslagmedia welke aangemaakt zijn met het “Track-Indexer database systeem”. U kunt in alfabetische volgorde zoeken naar artiesten, muziektitels, genre of album. Dit werkt zeer snel en u hoeft niet te weten waar uw files precies opgeslagen zijn ! Wanneer u het juiste nummer gevonden heeft moet u alleen nog op de LOAD toets (24) drukken om het muzieknummer op te laden. Gelieve voor beide functies het hoofdstuk “HOE GEBRUIKEN” te lezen voor meer info. SEARCH toetsen: worden gebruikt om snel in een nummer te zoeken. KEY LOCK toets: (Master Tempo) activeert de Pitch Lock functie. Deze functie laat u toe de snelheid van een nummer te regelen door middel van de SPEED-fader zonder de toonhoogte te wijzigen. PITCH toets: druk op deze toets om de snelheidsfunctie aan te zetten. Druk verschillende malen om één van de 3 verschillende pitchbereiken te kiezen (+/-4%, 8%, 16%). Druk gedurende +/- 2 seconden op deze toets om de snelheidsfunctie uit te schakelen. PITCH schuifregelaar: Druk op de PITCH toets (20) zodat de pitch range LED aan is. De snelheid kan bijgeregeld worden tot +/-16% door de schuifregelaar te verzetten. De snelheid zal niet veranderen als de PITCH led uit is. PITCH BEND toetsen: De snelheid verhoogt wanneer men op de “+ toets” drukt en keert weer naar zijn oorspronkelijke snelheid wanneer de toets losgelaten wordt. De snelheid daalt wanneer men op de “– toets” drukt en keert weer naar zijn oorspronkelijke snelheid wanneer de toets losgelaten wordt. Deze toetsen kunnen gebruikt worden om de beats van 2 nummers op elkaar af te stellen. RELAY toets: u kunt 2 verschillende functies kiezen voor de Random weergave: Total random: druk even op de RELAY toets tot de het woord “RANDOM” aan is op uw LCD scherm. De speler speelt nu nummers welke willekeurig over het hele USB opslagmedium gekozen worden. Directory random: u kunt er voor kiezen dat alleen nummers uit één bepaalde map gebruikt worden: kies eerst de map, druk daarna gedurende +/- 2 seconden op de RELAY toets tot de het woord “RANDOM” begint te knipperen op uw LCD scherm. De speler speelt nu alleen nummers uit de gekozen map. (zo kunt u vermijden dat totaal verschillende stijlen door elkaar gemixt worden: perfect voor bars, clubs, restaurants, …) Zie hoofdstuk “HOE GEBRUIKEN” voor voorbeelden. OPEN/CLOSE/LOAD TRACK toets: wordt gebruikt voor 2 verschillende functies. Laad een nummer van de USB-drive: wanneer de DATABASE/NEXT TRACK toets (17) gebruikt worden om het volgende nummer te bekijken, druk dan op de LOAD TRACK toets om het gekozen nummer te laden. Load/eject CDs: gebruik deze toets om de CD lade te openen of te sluiten. Deze toets kan niet gebruikt worden tijdens het afspelen van een CD. Indien de lade niet gesloten wordt, zal deze na 60sec. automatisch sluiten om schade te voorkomen. SOURCE SELECT schakelaar: gebruik deze toets om de gewenste audiobron te kiezen: CD, USB1 of USB2. U kunt alleen een andere bron kiezen wanneer de speler in stop of pauzestand staat. TIME toets: heeft verschillende functies: Tijdsweergave veranderen: De TIME toets laat u toe over te schakelen naar het weergeven van de reeds verstreken tijd, de resterende tijd van het nummer of de totaal resterende tijd van de CD. (standaard = resterende tijd van het nummer) Opgelet: de totaal resterende tijd van de CD is niet beschikbaar voor MP3 tracks. JB SYSTEMS® 32/78 USB1.1 NEDERLANDS HANDLEIDING Open setup menu: druk gedurende ongeveer 3 seconden op de ENTER toets. Sluit setup menu: druk heel even op de ENTER toets om de setup te verlaten.

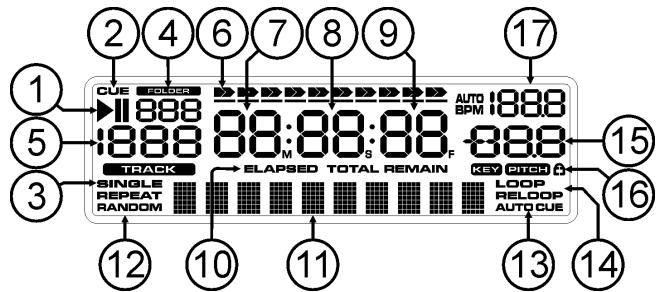

27. LCD Display: toont alle belangrijke informatie tijdens het gebruik. Zie de volgende paragraaf om

hierover meer te vernemen. LCD DISPLAY

1. PLAY/PAUSE indicatoren

2. CUE: verschijnt wanneer de speler Stand-by staat aan het master cue punt.

3. SINGLE: verschijnt wanneer men gekozen heeft om slechts één nummer te lezen. Wanneer Single niet

verschijnt, zal de speler de volledige geheugenkaart afspelen zonder onderbreking.

4. FOLDER/SEARCH KEY indicator: de informatie hangt af van de zoekmodus die u gekozen heeft.

Standard lookup: (geen Track-Indexer database) het nummer van de huidige map wordt weegegeven. Database lookup: de gebruikelijke opzoekmethode (Art, tit, Alb or Gen) wordt weegegeven.

5. TRACK indicator: toont het aantal beschikbare tracks in uw huidige selectie.

Standard lookup: (geen Track-Indexer database) de track van de huidige folder worden weergegeven. Track-Indexer lookup: de “track” nummers die overeenstemmen met uw Track-Indexer préselectie.

6. TIME BAR: toont u ofwel de verstreken tijd, ofwel de resterende tijd. De Time Bar begint te flitsen aan

het eind van elk nummer om de gebruiker te verwittigen dat het hoog tijd is om tot de actie over te gaan.

7. MINUTE: Geeft de tijdsinformatie van het lopende nummer weer in “minuten”.

8. SECOND: Geeft de tijdsinformatie van het lopende nummer weer in “seconden”.

9. FRAME: Geeft de tijdsinformatie van het lopende nummer weer in “frames”. (1 frame = 1/75th sec.)

10. ELAPSED, REMAIN: geeft aan of de tijd die weergegeven wordt de verstreken tijd is (elapsed) of de

resterende tijd (remain) is van het weergegeven nummer. Note: voor MP3 files is het niet mogelijk om de totaal resterende tijd van alle nummers die op de CD/CDROM staan weer te geven.

11. ALFANUMERIEK DISPLAY: toont de namen van folders en ID3-tags van MP3 nummers.

12. RANDOM: is aan wanneer de speler in “total random” modus geschakeld staat en knippert wanneer de

speler in “directory random” modus staat.

13. AUTO CUE: verschijnt wanneer de “auto cue” functie geactiveerd is.

14. LOOP/RELOOP: LOOP wijst u erop dat een Loop wordt afgelezen. Wanneer een Loop is

geprogrammeerd en wordt afgespeeld, dan zal de RELOOP indicator knipperen.

15. PITCH DISPLAY: toont de procentuele afwijking van de afspeelsnelheid, ingesteld met de SPEED

snelheidsregelaar (21).

16. Hangslot: Een klein, rood hangslot wordt getoond als de pitch lock functie (Master Tempo) actief is.

17. BPM WEERGAVE: toont de waarde van de automatische beat-counter, uitgedrukt in beats per minuut.

JB SYSTEMS® 33/78 USB1.1 NEDERLANDS HANDLEIDING IR AFSTANDBEDIENING

OPEN/CLOSE toets: zelfde functie als de OPEN/CLOSE toets (24) op de speler.

2. SOURCE toetsen: zelfde functie als de SOURCE SELECT knop

toetsen: zelfde functie als CUE/PLAY/PAUSE toetsen (13+14) op de speler. De STOP toets stopt de weergave volledig. Ook de track/folder navigatie wordt gereset.

4. LOOP toetsen: zelfde functie als de LOOP IN/OUT/RELOOPtoetsen (10+11+12) op de speler.

5. SEARCH toetsen: zelfde functie als de SEARCH toetsen (18) op

6. TRACK toetsen: zelfde functie als de TRACK knop (16) op de

speler met de folder schakelaar uit.

7. FOLDER toetsen: zelfde functie als de TRACK knop (16) op de

speler met de folder schakelaar aan.

8. VOLUME toetsen: worden gebruikt om het uitgangsvolume te

9. MUTE toets: schakelt het uitgangsvolume aan/uit.

10. SGL/CTN toets: zelfde functie als de single/continuous optie in het setup menu.

11. PITCH toetsen: met de +/- kunt u de weegavesnelheid aanpassen, de maximum snelheidsverandering

kunt u regelen met de PITCH knop (20) op de speler: één van de snelheidsbereik LED’s van de speler moet aan zijn!

12. KEY LOCK toets: zelfde functie als de KEY LOCK toets (19) op de speler.

SETUP MENU Om de flexibiliteit te verhogen kunnen bepaalde parameters van de USB1.1 veranderd worden in het setup menu. Om het SETUP menu te betreden moet u gedurende ongeveer 3 seconcen op de TIME toets (26) drukken. Gebruik de TRACK knop (16) om de vershillende opties van het hoofdmenu te doorlopen. Druk op de TRACK knop (16) om de menu optie te kiezen welke u wilt veranderen: Gebruik de TRACK knop (16) om de parameters van de gekozen menu optie te wijzigen. Wanneer de menu optie over sub-menu’s beschikt, gebruik dan het JOG-WIEL (9) om deze te overlopen. Druk terug op de TRACK knop (16) om naar het hoofdmenu weer te keren. Om uw instellingen te bewaren: kies menuoptie 7 (EXIT & SAVE) en druk op de TRACK knop (16)

1. SLEEP TIME: om de levensduur van de laser te verlengen zal het toestel in slaap modus gaan wanneer

het 15 minuten niet meer gebruikt wordt (standaard instelling). In deze menu optie kunt u de instellen na hoelang het toestel in slaapmodus mag gaan: Draai aan de TRACK knop (16) om de gewenste wachttijd in te stellen: “No SLEEP”120 minuten. Druk op de TRACK knop (16) om de nieuwe waarden op te slaan en om terug te keren naar het hoofdmenu.

2. Line Setup: u kan instellen hoe de tekstlijn informatie moet weergeven die langer is dan 10 karakters. U

heeft de keuze uit 3 verschillende modi + wat fijnregelingen: Er zijn 3 submenu’s: Draai aan het JOG-WHEEL (9) om het gewenste submenu te kiezen. o Submenu 1 - L1 Mode: Draai aan de TRACK knop (16) om de gewenste instelling te kiezen: L1 Mode = 1: de tekstlijn rolt en wacht een zekere tijd alvorens opnieuw door te rollen. De wachttijd kan ingesteld worden in submenu 2. L1 Mode = 2: de tekstlijn rolt 1 enkele keer door en stopt daarna. L1 Mode = 3: de tekstlijn rolt continu door. JB SYSTEMS® 34/78 USB1.1 NEDERLANDS

HANDLEIDING o Submenu 2 – start/stop wachttijd voor het verder rollen van de tekst: Draai aan de TRACK knop (16) om de gewenste waarde te kiezen: Dis. = 0.5s 12.0s: wachttijd in seconden. o Submenu 3 – rolsnelheid van de tekst: Draai aan de TRACK knop (16) om de gewenste waarde te kiezen: Run = 50 2000ms: 50ms = snel / 2000ms = traag Druk op de TRACK knop (16) om de nieuwe waarden op te slaan en om terug te keren naar het hoofdmenu. SGL/CONT: u kunt kiezen tussen “single track mode” en “continuous play”. Continuous play: de volledige CD/USB-drive zal ononderbroken afgespeeld worden. (voor een gebruik in pubs) Single track: de speler stopt op het einde van elk nummer en wacht aan het beginpunt van het volgende nummer. (wordt meestal gebruikt door deejays) Draai aan de TRACK knop (16) om de gewenste modus te kiezen. Druk op de TRACK knop (16) om de nieuwe waarde op te slaan en om naar het hoofdmenu weer te keren. AUTOCUE MODE: als dit aan staat stopt de speler aan het eind van elk nummer en blijft hij wachten aan de eerste muzieknoot van het volgende nummer. Dit betekent dat slecht geindexeerde CD’s geen invloed zullen hebben op instant start capaciteiten van de speler. Dit is zeer handig voor deejays! Firmware version / upgrading: gebruik deze optie om de firmware versie te controleren of op te waarderen. Draai aan de TRACK knop (16) om de 3 firmware delen te kiezen: o CON: xx: toont de versie van de controle firmware o DSP: xx: toont de versie van de DSP firmware o SER: xx: toont de versie van de servo firmware o Upgrade: knippert wanneer het toestel klaar is om te controleren of er nieuwe firmware versies beschikbaar zijn. Zie “FIRMWARE OPWAARDEREN” voor meer info. Druk op de TRACK knop (16) om naar het hoofdmenu terug te keren. Load defaults: Moest het helemaal uit de hand lopen, dan kunt u steeds de fabrieksinstellingen terug oproepen! Terwijl “Load Defaults” op de display weergegeven wordt: druk op de TRACK knop (16) om de standaard instellingen terug op te laden. Exit & Save: indien u wenst dat uw veranderingen aan het setup menu permanent worden bewaard (ook nadat u het toestel heeft uitgezet) dan MOET u deze optie gebruiken! Druk op de TRACK knop (16) : de display toont “Saving” en verlaat het setup menu. FIRMWARE OPWAARDEREN Het is sterk aanbevolen regelmatig een kijkje te nemen op de productpagina van de USB1.1 op onze website www.jbsystems.be om na te kijken of er geen firmware updates beschikbaar zijn. Bij het opwaarderen van de firmware moet u steeds zeer voorzichtig te werk gaan! Download de file die de opwaardeer file(s) bevat Lees de instructies en volg deze heel nauwkeurig, anders loopt u het risico uw apparatur te beschadigen… Zet de files op een LEGE (belangrijk!) USB-stick. Druk gedurende ongeveer 3 seconden op de TIME toets (26) om het setup menu te betreden. Gebruik de TRACK knop (16) om naar de menu optie “5. Version” te gaan. Druk op de TRACK knop (16) om de menu optie te kiezen Draai aan de TRACK knop (16) tot op de display “Upgrade” verschijnt. Gebruik de SOURCE SELECT toets (25) om de USB1 ingang (3) te kiezen. Steek de USB-stick met de firmware files in de USB1 ingang (3) Het opwaarderen start automatisch: WACHT (!) tot het volledige opwaarderingsproces is afgewerkt. Zet NOOIT het toestel uit terwijl het opwaarderingsproces aan de gang is!!! Als de display u vraagt om het toestel uit te zetten: zet het toestel uit, wacht 3 seconden en zet het toestel weer aan. Controleer of de software versie overeenstemt met de versie die aangeduid staat in de “readme” file die u ontvangen heeft met de firmware file. JB SYSTEMS® 35/78 USB1.1 NEDERLANDS HANDLEIDING

DE TRACK-INDEXER SOFTWARE INSTALLEREN

De USB1.1 kan perfect werken zonder de Track-Indexer database files, maar indien u uw nummers gemakkelijk en vliegensvlug wilt terugvinden, dan installeert u best de Track-Indexer software op uw computer! Het programma werkt alleen onder Windows (XP, Vista, Win7). Om zeker over de laatste versie te beschikken kunt u deze best downloaden van de USB1.1 product pagina op onze website. Het programma is zeer gemakkelijk te installeren: dubbelklik gewoon op de file en volg de instructies op uw scherm.

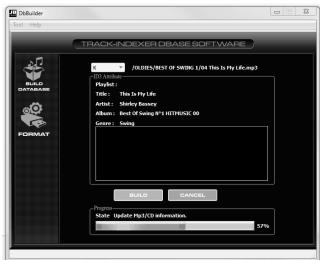

GEBRUIK VAN DE TRACK-INDEXER SOFTWARE

Telkens u nummers toevoegt of wegneemt van uw USB hard disk moet u de Track-Indexer software weer gebruiken om de database files up to date te houden! Na de installatie zal u een nieuw programma zien met de naam “JB”. In deze directory vindt u 2 files: - Uninstall (om de software te verwijderen van uw pc) - DbBuilder (om de software te starten) Sluit uw USB-hard drive aan op uw PC en controleer welke drive letter hieraan werd toegewezen. Klik op het Track-Indexer icoon om de software te starten: het hoofdscherm wordt weergegeven. Kies uw USB drive (in het midden bovenaan) Druk op de BUILD toets. De software begint uw USB-drive te scannen om compatibele audio files te vinden en de ID3-tags te gebruiken om de TrackIndexer database files op te bouwen, welke de opzoekfunctie heel wat praktischer en sneller zal maken. Als de voortgangsbalk onderaan vol is betekent dit dat de opbouw procedure van de database afgewerkt is; er verschijnt een kort overzicht. Het programma heeft de Track-Indexer files (file extensions: .DBH + .dat + .DBX) weggeschreven naar de USB-drive. U kan deze nu loskoppelen van uw PC en hem aansluiten op uw USB1.1. Om de beste resultaten te bekomen gebruikt u best steeds de laatste versie van de Track-Indexer database software. U vindt de software versie onderaan links in het “About” scherm. ! BELANGRIJK BERICHT VOOR VISTA GEBRUIKERS ! Veel Vista gebruikers zullen de Track-Indexer software niet kunnen gebruiken. Dit probleem wordt veroorzaakt door begrenzing van de gebruikersinstellingen in Vista. Om dit probleem te verhelpen moet u rechts klikken op het icoon van het Track-Indexer programma en “Run as administrator” kiezen in het popup menu. Windows zal antwoorden met het scherm dat u hiernaast ziet: klik gewoon op “Allow” (toestaan). HOE GEBRUIKEN De meeste algemene functies worden uitgelegd in het voorgaande hoofdstuk “controle en functies” In dit hoofdstuk spreken we over de functies die wat meer uitleg nodig hebben. ENKELE ALGEMENE FUNCTIES: ZOEK EEN NUMMER MET HET TRACK-INDEXER SYSTEEM: Belangrijk: alvorens u het Track-Indexer system kunt gebruiken moet u uw USB-drive scannen zodat het alle nodige files bevat. U kunt op om het even welk ogenblik het type opzoeksysteem kiezen dat u wenst door aan de TRACK knop (16) te draaien terwijl u er op drukt. U kan kiezen op Art(artist), tit(title), Alb(album) of Gen(genre). Druk op de DATABASE toets (17) om de zoekfunctie te starten het eerste karakter van de lijst waarin u wilt zoeken knippert in de display. Draai aan de TRACK knop (16) om het eerste karakter te wijzigen. JB SYSTEMS® 36/78 USB1.1 NEDERLANDS HANDLEIDING De gekozen zoeksleutel is ”tit”: draai aan het JOG WIEL (9) om de titellijst te overlopen, startend vanaf het gekozen karakter (letter). De gekozen zoeksleutel is NIET “tit”: zie onderstaand voorbeeld voor een opzoeking via Art(artist) Draai eerst aan het JOG WIEL (9) terwijl u de TRACK knop (16) ingedrukt houdt om de artiestenlijst te doorlopen vanaf het gekozen eerste karakter. Als u de artiest gevonden heeft, laat dan de TRACK knop (16) los en draai aan het JOG WIEL (9): nu kunt u alle titels van deze artiest overlopen in alphabetische volgorde. Wanneer u het juiste nummer gevonden heeft: druk dan op de LOAD TRACK toets (24). ZOEK EEN NUMMER ZONDER HET TRACK-INDEXER SYSTEEM: Draai aan de TRACK knop (16) terwijl u er op drukt om Std (standard lookup system) te kiezen. Als uw USB drive niet over Track-Indexer files beschikt, dan zal de speller automatisch het standard opzoeksysteem kiezen. U heeft 2 opties: Optie 1: Gebruik gewoon de FOLDER toets en TRACK knop om de verschillende directories te overlopen. Optie 2: Druk op de DATABASE toets (17) om de zoekfunctie te starten de FOLDER en TRACK displays beginnen te knipperen. Draai aan de TRACK knop (16) om de folders te overlopen. (wanneer de folder LED aan is zult u de namen van de folders zien wanneer u ze overloopt) Draai aan het JOG WHEEL (9) om de gekozen folder aan hoge snelheid te overlopen. Druk op de LOAD TRACK toets (24) van zodra u het juiste nummer gevonden heeft. Opmerking: als u uw folders/tracks aan hoge snelheid wilt overlopen dan kunt u volgende methode gebruiken: Mappen overlopen: draai aan het JOG-WIEL terwijl u de TRACK knop ingedrukt houdt (folder LED = aan) Nummers overlopen: draai aan het JOG-WIEL terwijl u de TRACK knop ingedrukt houdt (folder LED = uit) SLEEP MODE: Wanneer de speler in CD modus in pause of cue modus staat, dan zal de motor en de laser automatisch uitgezet worden na 5~120 minuten inactiviteit (instelbaar in het setup menu). Dit verlengt de levensduur van uw laser en motor. Tijdens deze slaapmodus wordt “SLEEP” op het scherm weergegeven. Om de speler terug ‘wakker’ te maken moet u gewoon op de cue of play toets drukken; de display keert eveneens weer naar zijn normale menu en is klaar om instructies te krijgen. TOTAL RANDOM OP EEN USB-drive: Dit is de eenvoudigste random functie waarbij om het even welk nummer van uw USB-drive in willekeurige volgorde afgespeeld wordt: Open de fader van de USB1.1 op uw audio mixer. Druk op de SOURCE SELECT toets (25) om één van de USB apparaten te kiezen. Druk even op de RELAY toets (23) tot het woord “RANDOM” aan gaat op de display. Druk op de PLAY toets om de random weergave te starten. “SMART” FOLDER RANDOM OP EEN USB-drive: Dit is de “intelligente” random functie waarbij u de volledige controle behoudt over de map waaruit de nummers gekozen kunnen worden. Wanneer u uw nummers in verschillende mappen onderverdeelt, bijvoorbeeld per genre, dan kunt u willekeurig nummers laten spelen van eenzelfde genre, wat ideaal is voor achtergrondmuziek in restaurants, winkels, clubs & bars waar geen dj aanwezig is: Open de fader van de USB1.1 op uw audio mixer. Druk op de SOURCE SELECT toets (25) om één van de USB apparaten te kiezen. Druk en draai aan de TRACK knop (16) om “Std” te kiezen. Kies de map die de nummers bevat welke in willekeurige volgorde mogen worden afgespeeld. Druk gedurende ongeveer 2 seconden op de RELAY toets (23) tot het woord “RANDOM” begint te knipperen. Druk op de PLAY toets om de random weergave van nummers uit deze specifieke map te starten. JB SYSTEMS® 37/78 USB1.1 NEDERLANDS HANDLEIDING TIJDELIJKE SNELHEIDSAANPASSING: (pitch bend) Deze functie wordt gebruikt om de beats van twee nummers mooi te synchroniseren zodat deze nadien naadloos in elkaar kunnen overgaan. Dit kan op 2 manieren gebeuren: PITCH BEND toetsen: tijdens het indrukken van de PITCH BEND+ of PITCH BEND- toets wordt de afspeelsnelheid tijdelijk verhoogd of verlaagd. JOG WIEL: Tijdens het afspelen kan men met het JOG wiel de snelheid tijdelijk beïnvloeden. Door in wijzerzin te draaien zal de snelheid tijdelijk verhogen. Door in tegen wijzerzin te draaien wordt de snelheid tijdelijk verlaagd. De draaisnelheid bepaalt hoe groot de tijdelijke snelheidsafwijking zal zijn. CD-TEXT: Niet enkel bij MP3 nummers is het mogelijk om de namen weer te geven. Bepaalde in de handel verkrijgbare audio CD’s bevatten CD-TEXT informatie. Ook heel wat software om CDR te branden (bvb. Nero) maken het mogelijk om CD-TEXT aan een audio CD toe te voegen. Als er CD-TEXT gevonden wordt dan wordt deze automatisch op het scherm weergegeven. WEERGAVE/OPNEMEN VAN CD-R EN CD-RW: Naast gewone audio CD’s kan de USB1.1 eveneens CD-R’s (CD recordable) en CD-RW’s (CD rewriteable) lezen. Let er bij het branden van uw CD’s wel op steeds de opties “disc at once” en “track at once” te gebruiken! Hoewel dit apparaat CD-R en CD-RW kan aflezen die bij hoge snelheid geschreven werden, raden wij U toch aan om de snelheid bij het branden te beperken tot x12 om een optimale afleesbaarheid te garanderen. Eveneens raden wij U aan om enkel goede kwaliteit CDROMs van bekende merken te gebruiken ! Als u een multi sessie CD maakt, dan zal enkel de eerste sessie gespeeld worden: Als de eerste sessie in CD-DA is, dan kunt u alleen CD-DA nummers spelen. Als de eerste sessie in MP3 is, dan kunt u alleen MP3 files spelen. LOOPS: MAAK EEN LOOP (LUS): Druk op de LOOP IN toets om het startpunt van de Loop te programmeren terwijl de muziek afgespeeld wordt. Druk daarna op de OUT toets om het eindpunt van de Loop te programmeren. De weergave van de naadloze lus (seamless loop) start onmiddellijk. (Met wat ervaring zult u perfecte Loops kunnen programmeren!) Tijdens het afspelen van de Loop kunt u terug op de OUT toets drukken om de loop te verlaten en terug over te gaan naar de normale weergave van de rest van het nummer. Het is mogelijk om een nieuwe Loop te programmeren, zelfs wanneer een Loop weergegeven wordt. Druk terwijl de Loop speelt gewoon op de LOOP IN toets om het startpunt van de nieuwe Loop te bepalen. Breng nu het eindpunt in door op de OUT toets te drukken. Uw nieuwe Loop is nu geprogrammeerd en wordt afgespeeld. HERSTART EEN LOOP: Dit kan gedaan worden op 3 manieren: Wanneer een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT toets te drukken, druk dan gewoon op de RELOOP toets om de Loop opnieuw te starten. Wanneer een Loop geprogrammeerd is en u deze verlaten hebt door op de OUT toets te drukken, druk dan gewoon terug op de OUT toets om de Loop opnieuw te starten. De plaats waar u op de OUT toets gedrukt hebt is nu geprogrammeerd als nieuw eindpunt van de Loop. Wanneer de Loop wordt afgespeeld, druk dan op de RELOOP toets om de Loop onmiddellijk terug te starten. U kunt dit verschillende keren na elkaar doen om een «stotter» effect te creëren. EEN LOOP BEWERKEN: Wanneer er al een loop geprogrammeerd is, druk dan gedurende ongeveer 2 seconden op de RELOOP/STUTTER toets om de loop te kunnen bewerken. Terwijl de loop naadloos wordt weergegeven kunt u op het LCD scherm de tijdinformatie van het eindpunt van de lus aflezen. Gebruik het jog wiel om een nieuw eindpunt voor de lus in te stellen. Om dit te vergemakkelijken hoort u continu wat u precies aan het eindpunt veranderde. Wanneer de loop perfect is, druk dan op de OUT/EXIT toets om het nieuwe eindpunt van de loop op te slaan. JB SYSTEMS® 38/78 USB1.1 NEDERLANDS HANDLEIDING EIGENSCHAPPEN Netvoeding: AC 100-240V 50/60Hz Verbruik: 13W Uitgangsspanning (+/-0.5dB @ 1kHz,0dB): CD: 2.0Vrms USB: 1.85Vrms Frequentiebereik (+/-0.4dB / +/-0.2@0dB): CD: 17-20.000Hz USB: 17-16.000Hz THD + ruis (@ 1kHz, 0dB): CD: 0.008% USB: 0.007% S/R verhouding (@ 1kHz, 0dB IHF-A weighted): CD: >126dB USB: >85dB Tijd tussen opeenvolgende tracks: <2sec Tijd bij schakelen van track 1 20: <4sec Elektronische tracking: volautomatische digitale tracking. DISC FORMAT: Possible file extensions: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3 ISO9660: max. 63 character style Joliet: max. 63 character style CD-ROM sector format: mode-1 only USB file system: FAT 12/16/32 Max. Hard disk capaciteit: 500GB Max. Folders: CD: 255 USB: 999 Max. Files per Folder: CD: 255 USB: 999 Max. Files: CD: 999 USB: 9999 (Track Indexeringssoftware) MP3 FORMATS: MPEG1 Layer3 (ISO/IEC11172-3): mono / stereo sampled at: 32 - 44,1 - 48kHz Bitrates: 32 – 320 Kbps Bitrate modes: CBR (Constant Bitrate) or VBR (Variable Bitrate) or Xing MPEG2 Layer3 (ISO/IEC13818-3): mono / stereo sampled at: 16 – 22,05 - 24kHz Bitrates: 32 – 160 Kbps Bitrate modes: CBR (Constant Bitrate) or VBR (Variable Bitrate) or Xing MPEG2,5 Layer3: mono / stereo sampled at: 8 – 11,025 - 12kHz Bitrates: 32 – 160 Kbps Bitrate modes: CBR (Constant Bitrate) or VBR (Variable Bitrate) or Xing Afmetingen: 482(W) x 88.8(H) x zie afbeelding(D) mm Gewicht: 4,35kg DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG
