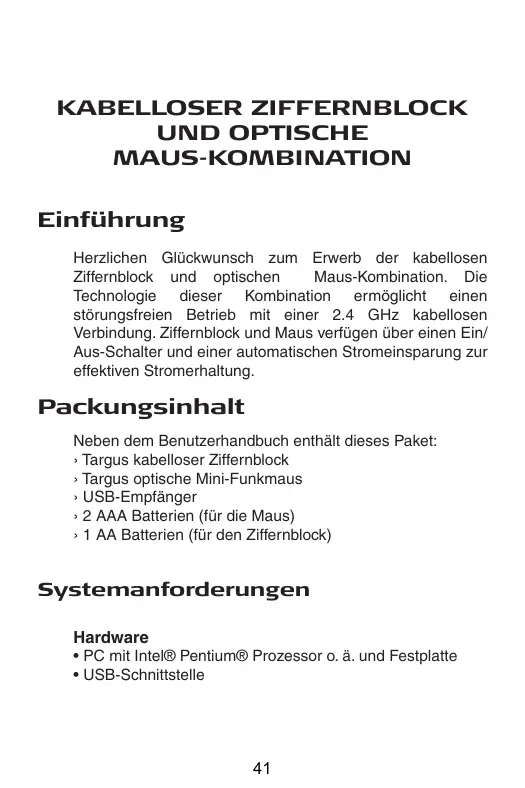

Herzlichen Glückwunsch zum Erwerb der kabelosen Ziffernblock und optischen Maus-Kombination. Die Technologie dieser Kombination ermöglicht einen störungsfrei Betrieb mit einer 2.4 GHz kabelosen Verbindung. Ziffernblock und Maus verfügen über einen Ein/Aus-Schalter und einer automatischen Stromeinsparung zur effektiven Stromerhaltung.

Packungsinhalt

Neben dem Benutzerhandbuch enthalt theses Paket:

Targus kabelloser Ziffernblock
Targus optische Mini-Funkmaus
USB-Empfänger
2 AAA Batterien (fur die Maus)
1AA Batterien (fur den Ziffernblock)

Systemanforderungen

Hardware

• PC mit Intel® Pentium® Prozessor o. ä. und Festplatte
• USB-Schnittstelle

Betriebssystem

• Windows® 2000/XP
• Windows Vista™

Einlagen der Batterien

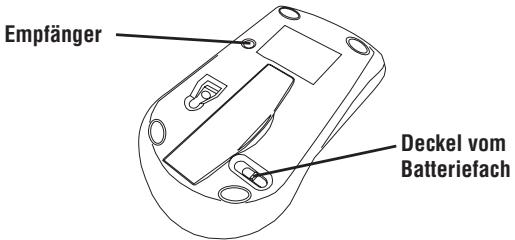

Optische Maus

Deckel zum Batteriefach entfernen

1 Legen Sie die im Lieferumfang enthaltene Batterie ein. Achten Sie daraufuf, dass die Pole der Batterie der angegebenen Polarität im Batteriegehäuse entsprechen.

ACHTUNG: ZUM BATTERIEAUSTAUSCH KONNEN ALKALIODER ANDERE LEISTungsstarkre NIMH-BATTERIEN VERWENDET WERDEN. ALKALI- UNN NIMH-BATTERIEN DURFEN NICT ZUSAMMEN VERWENDET WERDEN. NEUE UND GEBRAUCHTE BATTERIEN DURFEN NICT ZUSAMMEN VERWENDET WERDEN.

2 Den Deckel zum Batteriefach wieder zuschiben bis es "klickt".
3 Die Maus einschalten, indem der Ein/Aus-Schalter an der Unterseite der Maus auf "Ein" gestellt wird.

Der am Unterteil der Maus sitzende optische Sensor leuchtet rot.

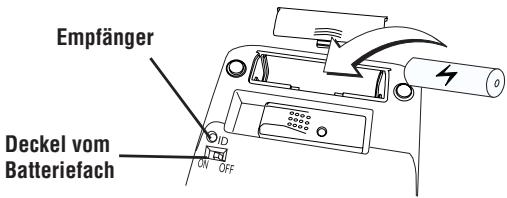

Kabelloser Ziffernblock

1 Den Deckel zum Batteriefach des Ziffernblocks von dessen Unterseite entfern.
2 Legen Sie die im Lieferumfang enthaltene Batterie ein. Achten Sie daraufuf, dass die Pole der Batterie der angegebenen Polarität im Batteriegehause entsprechen.
3 Den Ziffernblock einschalten, indem der rechts sitzende Netzschalter auf "Ein" gestellt wird.

Der Anschluss des Empfängers

SchlieBen Sie das USB-Empfangsgerät an einen verfügbaren USB-Port am Computer an. Die "Lock LED" Leuchte gehen an.

Sie können nun den Identifikations-Code (ID-Code) eingeben, um eine Kommunikationsverbindung zum Empfänger herzustellen.

Einstellen des Identifikationscodes

Wenn der Computer den USB-Empfänger gefunden hat bevor die Geräte benutzt werden konnen, muss der ID-Code zwischen Empfänger und Maus sowie zwischen Empfänger und kabellosem Ziffernblock eingegeben werden. Hierzu wie folgt vorgehen:

HINWEIS: DER COMPUTER MULLS EINGESCHALTET SEIN UND DEN USB-EMPFANGER GEFUNDEN HABEN, BEVOR DER ID CODE EINGEGBEN WERDEN KANN.

Optische Maus

1 SchlieBen Sie das USB-Empfangsgerät an einen verfügbaren USB-Port am Computer an. Die LED-Leuche am Empfänger wird 60 Sekunden blinken, um den ID-Suchmodus anzuzeigen.
2 Die Setup-Taste auf der Unterseite der Maus drücken.

Wenn die LED am Empfänger leuchtet, wird die Maus mit einer ID versehen und der Empfänger wird blockiert.

Sie konnen nun die Maus benutzen.

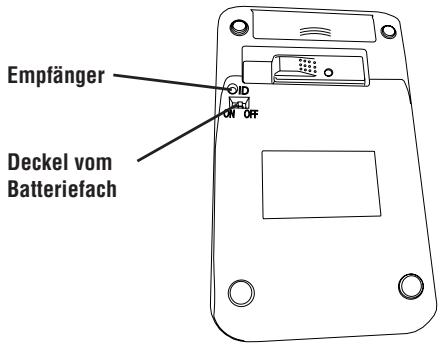

Kabelloser Ziffernblock

1 Die LED-Leuche am Empfänger wird 60 Sekunden blinken, um den ID-Suchmodus anzuzeigen. In dieser Zeit muss der Anschlussknopf an der Rückseite des Ziffernblocks kurz gedrückt werden.
2 Wenn die Leuchtdiode (LED) am Empfänger leuchtet, wird der Ziffernblock mit einer ID versehen und der Empfänger wird blockiert.

Der Ziffernblock ist nun einsatzbereit.

Bedienung des Ziffernblocks

Tastendefinitionen:

. Del	NumLock an - Dezimalpunkt wird eingefegt NumLock aus - eine Zahl wird gelöscht
0 Ins	NumLock an - “0” erscheint auf der Anzeige NumLock aus - emuliert die Ins-Taste (Einfügen)
00,	NumLock an – Eingabe “00” NumLock aus – Komma (,) wird eingefegt
1 End	NumLock an - “1” erscheint auf der Anzeige NumLock aus - emuliert die Ende-Taste (End)
2 ↓	NumLock an - “2” erscheint auf der Anzeige NumLock aus - der Kursor wird eine Textzeile nach unten bewegt
3 PgDn	NumLock an - “3” erscheint auf der Anzeige NumLock aus - emuliert die Bild-unten-Taste
4 ←	NumLock an - “4” erscheint auf der Anzeige NumLock aus - der Kursor bewegt sich um eine Stelle nach links
5	NumLock an - “5” erscheint auf der Anzeige NumLock aus - Keine Funktion
6 →	NumLock an - “6” erscheint auf der Anzeige NumLock aus - der Kursor bewegt sich um eine Stelle nach rechts
7 Home	NumLock an - “7” erscheid auf der Anzeige NumLock aus - emuliert die Pos1-Taste
8 ↑	NumLock an - “8” erscheid auf der Anzeige NumLock aus - der Kursor wird eine Textzeile nach oben bewegt
9 PgUp	NumLock an - “9” erscheid auf der Anzeige NumLock aus - emuliert die Bild-iben-Taste
+ =	NumLock an NumLock aus

HINWEIS: DIE NUMLOCK-TASTE AM COMPUTER BEEINFLUSST DEN NUMLOCK-STATUS DES ZIFFERNBLOCKS NICT.

Verwenden der Multimedia-/ Internetsteuerelemente

Mit der Modus-Taste kann zwischen den beiden Betriebsarten umgeschaltet werden.

Multimedia

Key	Funktion
| | |	Voriger Titel
| | |	Nächster Titel
| | | |	Wiedergabe/Pause
M	Stumm
) +	Lauter
) -	Leiser
■	Stopp

Internettasten

	Standard-E-Mail-Programm
	Standard-Internetbrowser
	Eine Internetseite vorwärts
	Eine Internetseite zurück
	Seiteactualisieren
	Stop page
	Favorit

Einstellen des Identifikationscodes

Um Ziffernblock und Maus ein- und auszuschalten, muss der Ein/Aus-Schalter in die gewünschte Position geschoben werden.

Nach 4 Minuten Leerlauf stellt sich die angestellte Maus in den "Stromsparmodus" um. Sie müssen nur die Maus bewegen oder eine Taste drucken, um sie wieder zu aktivieren.

Beim Transport oder bei Nichtgebrauch des Ziffernblocks und die Maus abschalten, um Batterie zu sparen.

Hinweise zum Betrieb

Wenn Sie die optimale Leistung und RF-Empfangsqualität gewährleisten möhen:

• Stellen Sie das Empfangsgerät mindestens 20 cm von allen elektrischen Geräten (Monitor, Laufsprecher oder externe Speichergeräte) entfernt auf.

• Vermeiden Sie die Verwendung der optischen Maus auf Flächen aus Metall. Metall (z.B. Eisen, Aluminium, Kupfer) beeinträchtigen die RF-Übertragung und können die Reaktionszeit der Maus reduzieren oder auch zu vorübergehendem Geräteausfall führen.

• Die optische Maus aktiviert den Bereitschaftsmodus zur gleichen Zeit wie der Computer. Wenn Sie die Maus aktivieren möchten, drücken Sie auf eine beliebige Taste.

• Wenn Ihr Computer über ein Metallgehäuse mit Aluminium oder Magnesium verfügt, platzieren Sie die Maus an der Seite. Die Anzeige kann mit dem RF-Signal interferieren, wenn Sie die Maus direkt vor dem Computer verwenden.

• Verwenden Sie die optische Maus nie auf einer Glas oder Spiegelfläche, da diese Flächen vorübergehend zu Geräteausfall führen können.

• Verwenden Sie die optische Maus auf einer weißen oder hellen Fläche, um die Einsatzzeit der Batterie zu verlangern. Auf dunklen Flächen muss die LED der Maus mehr Leistung aufbringen. Dadurch entlädt sich die Batterie schneller.

Fehlersuche und -behebung

Was mache ich, wenn die RF-Maus nicht Funktioniert?

• Vergewissern Sie sich, dass die Polarität der Batterien richtig ist. Der positive (+) und der negative (-) Pol jeder Batterie muss den Markierungen im Batteriegehäuse entsprechen.

• Vergewissern Sie sich, dass der USB-Anschluss des Empfangsgerats fest am USB-Port des Computers angeschlossen ist.

• Vergewissern Sie sich, dass die Geräte Treiber installiert sind.

• Vergewissern Sie sich, dass Sie eine Funkverbindung zwischen der Maus und dem Empfangsgerät hergestellt haben. Siehe "Einstellen des Identifikationscodes"

Bei Verwendung der RF-Maus Funktionieren alle anderen kabellosen Geräte nur langsam oder fallen vorübergehend aus - was muss ich tun?

Die Maus kann zu Interferenzen mit anderen kabellosenfunkgestützen Geräten führen, die mit 2.4 GHz betreiben werden (z.B. Telefon, Babymonitor oder Spielzeug). Wenn Sie diese Interferenzen reduzieren möchten, stellen Sie das Empfangsgerät der Maus und die Grundeinheit des interferierenden Geräts soweit wie möglich von einander entfernt auf.

Was muss ich tun, wenn die Reaktionszeit der RF-Maus sehr langsam ist bzw. die Maus vorübergehend ganz ausfällt?

• Erhöhen Sie den Abstand zwischen dem Empfangsgerät der Maus und den anderen Computergeräten.
• Erhöhen Sie den Abstand zwischen dem Empfangsgerät der Maus und den Grundeinheiten der anderen kabellosen Geräte.
• Schalten Sie die kabellosen Geräte und Grundeinheiten, die sich in der Höhe des Empfangsgerät der Maus befinden, aus.
• Stellen Sie weder die RF-Maus noch das Empfangsgerät auf eine Fläche aus Metall. Metall (z.B. Eisen, Aluminium, Kupfer) beinträchtigen die RF-Ubertragung und können die Reaktionszeit der Maus reduzieren oder auch zu vorübergehendem Geräteausfall führen.

Ich kann die RF-Maus nicht verwenden, solange eine andere RF-Maus in Gebrauch ist. Was muss ich tun?

• Wahlen Sie einen neuen Identifikationscode. Siehe "Einstellen des Identifikationscodes"

Spezifikationen

Betriebsfrequenz 2.4 GHz

Betriebsdistan Bis zu 10 Meter

Betriebsspannung Ziffernblock: 2.4V

Empfänger: 5V

Maus: 3V

Betriebsstromärke Ziffernblock: 10 mA maximal

Empfänger: 16 mA maximal

Maus: 11 mA maximal

Pausieren-Modus Ziffernblock: Unter 300 uA

Maus: Unter 1 mA

Abmessungen Ziffernblock: 155× 92× 27mm

Empfänger: 58 × 16 × 10 ~mm

Maus: 98 × 60 × 33.5 ~mm

Gewicht Ziffernblock: 111g

Empfänger: 14g

Maus: 80g
