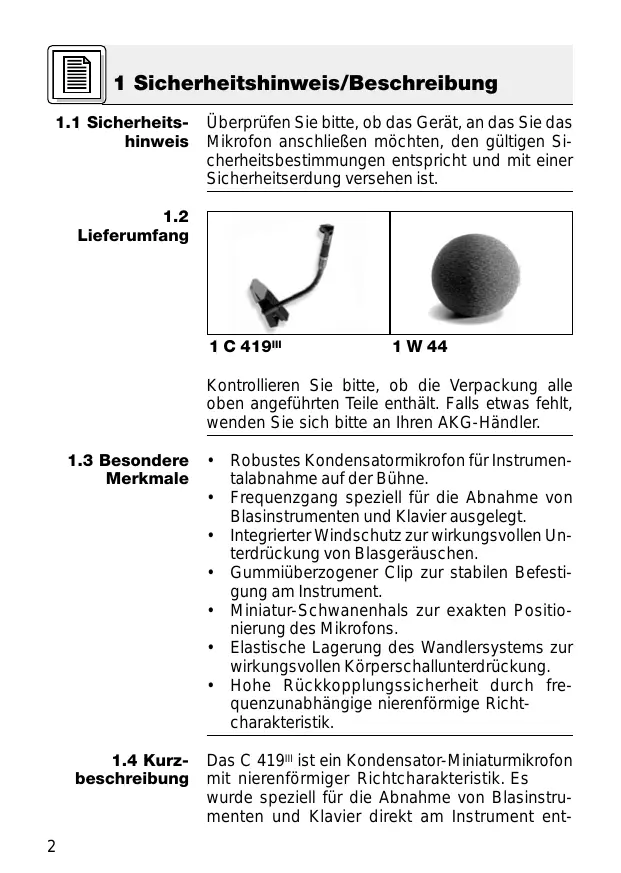

1.1 Sicherheitshinweis

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

Lieferumfang 1 C 419III 1 W 44 Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

• Robustes Kondensatormikrofon für Instrumentalabnahme auf der Bühne.
• Frequenzgang speziell für die Abnahme von Blasinstrumenten und Klavier ausgelegt.
• Integrierter Windschutz zur wirkungsvollen Unterdrückung von Blasgeräuschen.
• Gummiüberzogener Clip zur stabilen Befestigung am Instrument.
• Miniatur-Schwanenhals zur exakten Positionierung des Mikrofons.
• Elastische Lagerung des Wandlersystems zur wirkungsvollen Körperschallunterdrückung.
• Hohe Rückkopplungssicherheit durch frequenzunabhängige nierenförmige Richtcharakteristik.

1.4 Kurzbeschreibung

Das C 419III ist ein Kondensator-Miniaturmikrofon mit nierenförmiger Richtcharakteristik. Es wurde speziell für die Abnahme von Blasinstrumenten und Klavier direkt am Instrument ent- 1 Beschreibung wickelt. Ein robuster, gummiüberzogener Clip erlaubt die sichere Befestigung am Instrument. Ein 125 mm langer Schwanenhals ermöglicht eine exakte Positionierung des Mikrofons. Durch seine nierenförmige, frequenzunabhängige Richtcharakteristik ist das C 419III besonders unempfindlich gegen Rückkopplungen und Übersprechen von benachbarten Instrumenten. Durch eine spezielle elastische Lagerung des Wandlersystems ist das Mikrofon weitgehend unempfindlich gegen Körperschall. Ein eingebauter Windschutz reduziert Wind- und Blasgeräusche. Ein externer Windschutz für zusätzliche Dämpfung von Windund Blasgeräuschen ist im Lieferumfang enthalten. Das C 419III ist in zwei Ausführungen erhältlich:

• Mit 3-poligem XLR-Stecker mit eingebautem Adapter für Universal-Phantomspeisung von 9 bis 52 V.
• Mit verriegelbarem Mini-XLR-Stecker zum Anschluss an Battteriespeisegerät B 29 L, Phantomspeiseadapter MPA III L oder AKG-Taschensender.
• Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes Kabel mit XLR-Stecker und XLR-Kupplung

• Batteriespeisegeräte B 29 L, B 15
• Phantomspeisegeräte N 62 E, N 66 E, B 18

Das C 419III PP/C 419III L ist ein Kondensatormikrofon und benötigt daher eine Stromversorgung. Wichtig! Wenn Sie andere als die von AKG empfohlenen Speisegeräte verwenden, kann das Mikrofon beschädigt werden und erlischt die Garantie.

an symmetrische Eingänge

1. Stecken Sie den Phantomspeiseadapter (1) am

Mikrofonkabel an einen symmetrischen XLRMikrofoneingang mit Phantomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)

3. Wenn Ihr Mischpult keine Phantomspeisung besitzt, stecken Sie den

Phantomspeiseadapter (1) an ein optionales AKG-Phantomspeisegerät (2) (N 62 E, N 66 E, B 18, B 15) an und verbinden Sie das Phantomspeisegerät mit Hilfe eines XLRKabels (3) (z.B. AKG MK 9/10 - nicht mitgliefert) mit einem symmetrischen Eingang. Siehe Abb. 1. XLR XLR Phantom

Abb. 1: Anschluss an symmetrischen Eingang

an asymmetrische Eingänge

Phantomspeisegeräte (2) von AKG können Sie auch an einen asymmetrischen Eingang anschließen. 2 Anschluss Verwenden Sie dazu ein Kabel (3) mit XLRStecker (weiblich) und Mono-Klinkenstecker:

Abb. 2: Anschluss an asymmetrischen Eingang

1. Verbinden Sie im XLR-Stecker (4) mittels einer

Drahtbrücke Stift 1 mit Stift 3 und mit der Abschirmung.

2. Verbinden Sie die innere Ader des Kabels mit

Stift 2 des XLR-Steckers (4) und der Spitze des Klinkensteckers (5). Beachten Sie, dass asymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnehmen können . Bei Kabeln, die länger als 5 m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen führen. Siehe Abb. 2. Hinweis:

mittels B 29 L Mit dem optionalen Batteriespeisegerät B 29 L können Sie das Mikrofon an symmetrische oder asymmetrische Eingänge ohne Phantomspeisung anschliessen.

Abb. 3: Anschluss-Schema mit B 29 L Kabel anstecken: Siehe Abb. 3. Kabel abziehen: Wichtig!

1. Stecken Sie den Mini-XLR-Stecker (1) am

Mikrofonkabel bis zum Anschlag in eine der beiden Mini-XLR-Buchsen am B 29 L (2). Der Stecker (1) verriegelt sich automatisch. Zum Abziehen des Kabels drücken Sie auf den Entriegelungsknopf am Mini XLR-Stecker (1) und ziehen Sie den Stecker (1) aus der Buchse heraus. Um das Kabel nicht zu beschädigen, ziehen Sie niemals am Kabel selbst!

2. Verbinden Sie das B 29 L (2) mit dem

gewünschten Eingang. Symmetrischer Eingang: Siehe Abb. 3. Asymmetrischer Eingang:

Zum Anschluss an einen symmetrischen Eingang verwenden Sie ein handelsübliches XLR-Kabel (3). Siehe Kapitel 2.2.2. 2 Anschluss

1. Stecken Sie den Mini-XLR-Stecker (1) am

Mikrofonkabel bis zum Anschlag in die MiniXLR-Kupplung (2) am Anschlusskabel des MPA III L (3). Der Stecker (1) verriegelt sich automatisch. Mini XLR

mittels MPA III L Kabel anstecken: Siehe Abb. 4. Mini XLR MPA

Abb. 4: Anschluss-Schema mit MPA III L Siehe Kapitel 2.3.1.

2. Stecken Sie den MPA III L (3) an einen symmetrischen

XLR-Mikrofoneingang mit Phantomspeisung an.

3. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)

4. Wenn Ihr Mischpult keine Phantomspeisung besitzt, stecken Sie den MPA III L

(3) an ein optionales AKG-Phantomspeisegerät (4) (N 62 E, N 66 E, B 18, B 15) an und verbinden Sie das Phantomspeisegerät (4) mit Hilfe eines XLR-Kabels (5) (z.B. AKG MK 9/10 - nicht mitgliefert) mit einem symmetrischen Eingang. Lesen Sie in der Bedienungsanleitung Ihres Taschensenders nach. Kabel abziehen: Siehe Abb. 4.

Um den ”richtigen” Sound zu finden, müssen Sie in jedem Fall mit der Mikrofonpositionierung experimentieren. Als Ausgangspunkt dafür sind in den folgenden Kapiteln bewährte Mikrofontechniken beschrieben.

Abb. 5: Befestigung des Mikrofons am Saxophon Hinweis: Hinweis:

1. Klemmen Sie das Mikrofon am Schallbecher

2. Richten Sie das Mikrofon auf den Rand des

Schallbechers aus. Für Subtone-Spiel können Sie das Mikrofon auch auf die Mitte des Schallbechers ausrichten. Dabei werden allerdings starke Luftgeräusche mitübertragen. Zu starke Klappengeräuschen können Sie dämpfen, indem Sie einen schmalen Streifen Schaumstof zwischen Mikrofonklammer und Instrument einlegen. 3 Anwendung

Abb. 6: Befestigung des Mikrofons an der Klarinette Da die tieferen Frequenzen über die Klappen, die hohen Frequenzen aber nur durch die Stürze abgestrahlt werden, empfehlen wir, zwei Mikrofone zu verwenden:

1. Klemmen Sie das C 419III am Schallbecher an.

2. Richten Sie das C 419III auf den Rand des

3. Richten Sie ein stativgebundenes Mikrofon

(z.B. C 5900 oder C 535 von AKG) auf die Klappen aus. Wenn Sie kein stativgebundenes Mikrofon verwenden wollen, können Sie auch nur ein C 419III allein einsetzen:

1. Klemmen Sie das Mikrofon so an der Schallstürze an, dass das Mikrofon auf die Aussenseite der Klarinette zeigt.

2. Richten Sie das Mikrofon auf die unterste

Klappe aus. In diesem Bereich werden alle Frequenzen etwa gleich stark abgestrahlt. Alternative:

3.4 Tuba, Tenorund Baritonhorm

Abb. 7: Befestigung des Mikrofons an der Tuba

1. Klemmen Sie das Mikrofon am Schallbecher

2. Ermitteln Sie durch Versuche die optimale Mikrofonposition.

Hinweis: Bei zu starken Luftgeräuschen richten Sie das Mikrofon auf den Rand des Schallbechers aus und/oder stecken Sie den mitgelieferten Windschutz auf das Mikrofon.

Abb. 8: Befestigung des Mikrofons an der Posaune

1. Klemmen Sie das Mikrofon am Schallbecher

2. Richten Sie das Mikrofon auf den Rand des

Schallbechers aus. Wenn Sie mit einem Dämpfer spielen, achten Sie darauf, den Schwanenhals soweit nach aussen zu biegen, dass er dem Dämpfer nicht im Weg ist. Bei zu starken Luftgeräuschen stecken Sie den mitgelieferten Windschutz auf das Mikrofon. Hinweis: Hinweis:

Abb. 9: Befestigung des Mikrofons an der Trompete

1. Klemmen Sie das Mikrofon am Schallbecher

2. Positionieren Sie das Mikrofon so weit wie

möglich vom Instrument weg und richten Sie es auf den Schallbecher aus. Wenn Sie mit einem Dämpfer spielen, achten Sie darauf, den Schwanenhals soweit nach aussen zu biegen, dass er dem Dämpfer nicht im Weg ist. Bei zu starken Luftgeräuschen stecken Sie den mitgelieferten Windschutz auf das Mikrofon. Hinweis: Hinweis:

Abb. 10: Abnahme des Klaviers mit zwei C 419III Um den vollen Tonumfang des Klaviers zu erfassen, benötigen Sie zwei Mikrofone:

1. Klemmen Sie ein Mikrofon im Bereich der

Basssaiten am Rahmen an.

2. Klemmen Sie das zweite Mikrofon zwischen c2

und c3 am Rahmen an.

3. Richten Sie die beiden Mikrofone so aus, dass

alle Töne mit gleichem Pegel wiedergegeben werden. Hinweis: Mechanische Geräusche der Dämpfer können Sie reduzieren, indem Sie am Mischpult für beide Mikrofone das Highpass-Filter einschalten. Wenn kein Highpass-Filter zur Verfügung steht, können Sie auch mit dem EQ vorsichtig die Tiefen absenken. 4 Reinigung Reinigen Sie das Gehäuse des Mikrofons mit einem mit Wasser befeuchteten Tuch.

5 Fehlerbehebung Fehler Mögliche Ursache Kein Ton: 1. Mischpult und/oder Verstärker ausgeschaltet.

Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers steht auf Null.

3. Mikrofon nicht an

Mischpult oder Verstärker angeschlossen.

4. Kabelstecker nicht

6. Keine Speisespannung.

Verzerrungen: 1. Gain-Regler am Mischpult zu weit aufgedreht.

2. Mischpulteingang zu

empfindlich. Abhilfe

1. Mischpult und/oder

Verstärker einschalten.

Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel einstellen.

3. Mikrofon an Mischpult oder Verstärker

und falls nötig ersetzen.

einschalten. Phantomspeisegerät: ans Netz anschließen bzw. Batterie(n) einlegen. Kabel überprüfen und falls nötig ersetzen.

1. Gain-Regler zurückdrehen.

2. 10-dB-Vorabschwächung zwischen Mikrofonkabel

und Eingang stecken.

6 Technische Daten Arbeitsweise: Kondensatormikrofon mit Permanentladung Richtcharakteristik: Niere Übertragungsbereich:

Empfindlichkeit: 7 mV/Pa (-43 dBV bez. auf 1 V/Pa) Elektrische Impedanz bei 1000 Hz: 200 Ω Empfohlene Lastimpedanz: ≥2000 Ω Grenzschalldruckpegel für 1% / 3% Klirrfaktor: 126 / 130 dB SPL Äquivalentschalldruckpegel: 31 dB (A) (nach DIN 45412) Speisespannung: C 419III PP: 9-52 V Universalphantomspeisung C 419III L: Batteriespeisegerät B 29 L, Phantomspeiseadapter MPA III L, AKG WMS Taschensender Stromaufnahme: ca. 2 mA Kabellänge/Steckerart: C 419III PP: 3 m / XLR 3-polig C 419III L: 1,5 m / Mini-XLR 3-polig Oberfläche: mattschwarz Abmessungen: 180 x 35 mm Netto/Bruttogewicht: C 419III PP: 141 g / 462 g C 419III L: 77 g / 398 g Dieses Produkt entspricht der Norm EN 50 082-1, vorausgesetzt, dass nachgeschaltete Geräte CE-konform sind. Frequenzgang
