Empfangsbänder	AM / FM / WX (Wetterwarnung)
Wetterkanäle	7 NOAA-Wetterwarnkanäle
Abstimmung	Digitales PLL
Speicher-Voreinstellungen	20 (10 FM + 5 AM + 5 WX)
Schutzart	IPX7 (1 m / 30 Min. Eintauchen)
Lautsprecher	3 Zoll (76 mm), 0,4 W RMS
Batteriebetrieb	2 D / LR20 Batterien (1,5 V) - nicht enthalten
Netzadapter	DC 3 V / 500 mA, 4,5 mm Anschluss (nicht enthalten)
FM / WX Antenne	Externe Pigtail-Antenne
AM Antenne	Integrierter Rahmen
Anzeige	Großes, hintergrundbeleuchtetes LCD
Echtzeituhr	Ja
Schlaf-Timer	Ja, einstellbare Dauer
Notfalllampe	Eingebaute LED
Notfall-Buzzer	Ja, akustische Sirene
Abmessungen	239 x 140 x 56 mm
Gewicht	866 g
Farbe	Weiß

Häufig gestellte Fragen - H201 SANGEAN

Ist das SANGEAN H201 Radio wirklich wasserdicht für den Einsatz unter der Dusche?

Ja, das H201 ist IPX7 zertifiziert: Es hält einem Eintauchen in bis zu 1 m Tiefe für 30 Minuten in Süßwasser stand. Sein vollständig wasserdichtes Gehäuse und der Aufhängegurt machen es zu einem speziell für das Badezimmer konzipierten Radio.

Welche Batterien müssen verwendet werden und kann ein Netzadapter angeschlossen werden?

Das H201 funktioniert mit 2 D-Batterien (LR20, 1,5 V), die nicht im Lieferumfang enthalten sind. Sie können es auch über einen Netzadapter DC 3 V / 500 mA (positive Spitze 1,0 mm, Öffnung 4,5 mm) betreiben, der ebenfalls nicht enthalten ist. Beide Betriebsarten bieten die gleiche Audioleistung.

Wie speichere ich meine Lieblingssender auf dem H201?

Das H201 verfügt über 20 Voreinstellungen: 10 FM, 5 AM und 5 WX. Stellen Sie den gewünschten Sender ein und halten Sie die entsprechende Voreinstellungstaste gedrückt, bis der Bestätigungston ertönt. Der Sender wird dann auch ohne Batterien im nichtflüchtigen Speicher gespeichert.

Wie greife ich auf die NOAA-Wetterkanäle (WX) auf dem H201 zu?

Drücken Sie die Bandwahltaste, um in den WX-Modus zu wechseln. Das H201 bietet Zugang zu 7 NOAA-Wetterkanälen. Verwenden Sie die Tasten nach oben/unten, um zwischen den Kanälen zu navigieren. Die Wetteralarmfunktion kann automatisch Notfallmeldungen anzeigen.

Der FM- oder AM-Empfang ist schlecht, was kann ich tun?

Für FM und WX entfalten und richten Sie die Pigtail-Antenne auf der Rückseite des Geräts aus. Für AM ist eine interne Rahmenantenne integriert: Drehen Sie das Radio leicht, um die beste Ausrichtung zu finden. Halten Sie das H201 von elektrischen Geräten (Ladegeräte, LEDs) fern, die Störungen verursachen.

Wie stelle ich die Uhr am H201 ein?

Drücken Sie die Taste UHR / EINSTELLEN und verwenden Sie die Tasten nach oben/unten, um die Stunden und dann die Minuten einzustellen. Bestätigen Sie jeden Schritt mit EINSTELLEN. Die Zeit wird dauerhaft auf dem hintergrundbeleuchteten LCD-Bildschirm angezeigt.

Wie funktioniert der Sleep-Timer?

Drücken Sie die Taste SLEEP, um die automatische Abschaltung nach einer einstellbaren Verzögerung zu aktivieren. Das Radio schaltet sich nach der Verzögerung automatisch aus, ideal zum Einschlafen mit dem Radio. Drücken Sie mehrmals, um die verfügbaren Zeiten durchzublättern.

Wie aktiviere ich die Notfall-LED-Lampe?

Das H201 verfügt über eine LED-Lampe, die über eine spezielle Taste auf dem Bedienfeld aktiviert werden kann. Sie arbeitet mit den Batterien des Radios und dient als Taschenlampe bei Stromausfall. Sie ist unabhängig vom Radioempfang nutzbar.

Wofür dient der Notfall-Buzzer und wie stoppt man ihn?

Der Notfall-Buzzer ist eine manuell auslösbare laute Sirene, die nützlich ist, um im Falle einer Gefahr Aufmerksamkeit zu erregen. Drücken Sie erneut die entsprechende Taste, um sie zu stoppen. Wenn die Sirene von selbst ausgelöst zu werden scheint, überprüfen Sie, ob keine Taste eingeklemmt oder feucht ist.

Kann das H201 versehentlich untergetaucht werden, ohne Schaden zu nehmen?

Ja, die IPX7-Zertifizierung garantiert die Beständigkeit gegen versehentliches Eintauchen bis zu 1 m für maximal 30 Minuten in Süßwasser. Vermeiden Sie eine längere Exposition über diese Grenze hinaus oder den Kontakt mit Salzwasser, konzentriertem Chlor oder Reinigungsmitteln.

Das Radio lässt sich nicht mehr einschalten, was zuerst überprüfen?

Überprüfen Sie zunächst, ob die 2 D-Batterien richtig eingelegt und nicht entladen sind (das Batteriestandsanzeige auf dem LCD zeigt es an). Wenn Sie einen Netzadapter verwenden, stellen Sie sicher, dass die Spannung DC 3 V / 500 mA beträgt und die Polarität korrekt ist (positive Spitze). Trocknen Sie die Kontakte im Batteriefach gründlich, wenn Feuchtigkeit eingedrungen ist.

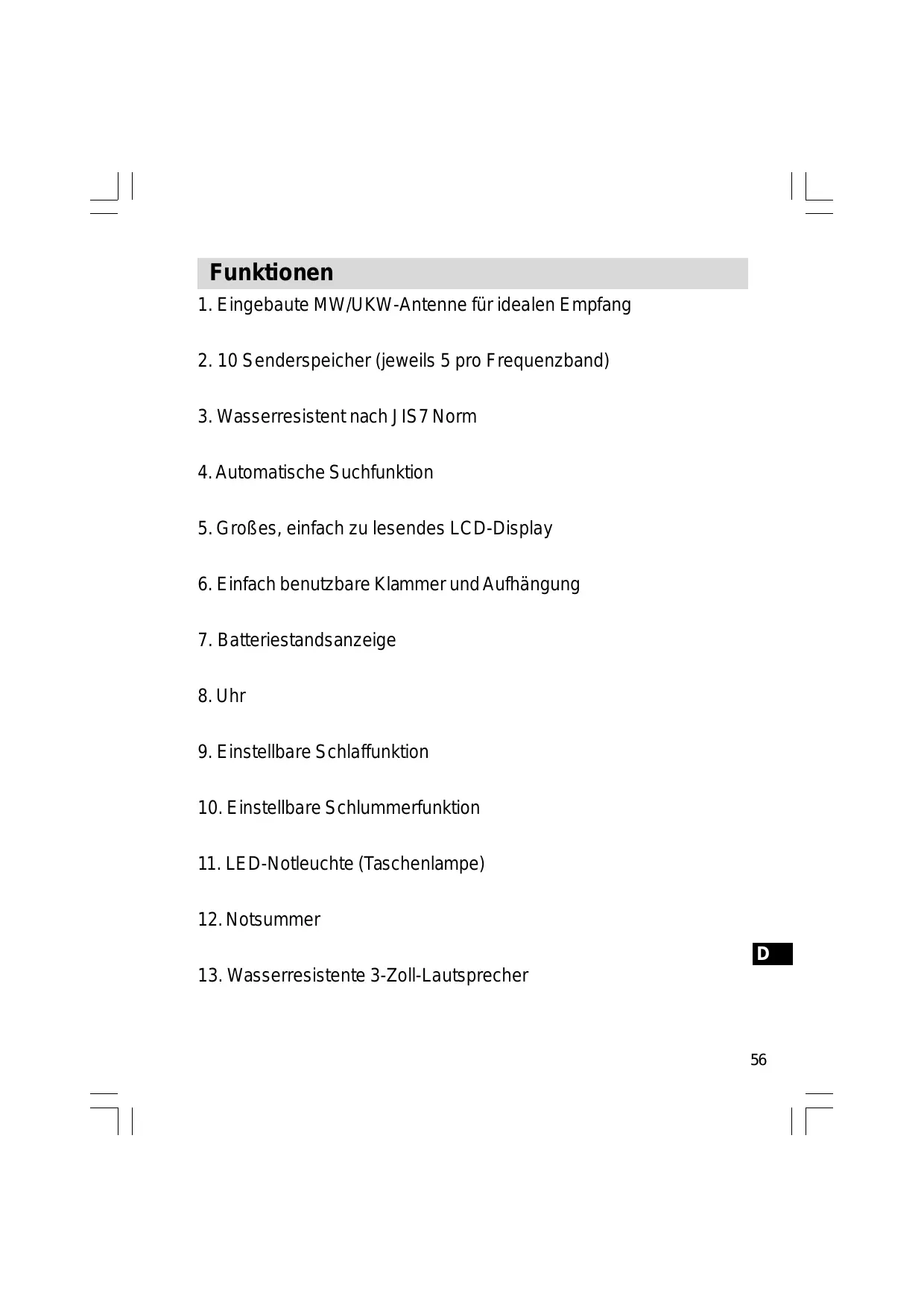

BEDIENUNGSANLEITUNG H201 SANGEAN

1. Eingebaute MW/UKW-Antenne für idealen Empfang
2. 10 Senderspeicher (jeweils 5 pro Frequenzband)
3. Wasserresistant nach JIS7 Norm
4. Automatische Suchfunktion
5. Großes, einfach zu lesendes LCD-Display
6. Einfach benutzbare Klammer und Aufhängung
7. Batteriestandsanzeige
   8.Uhr
8. Einstellbare Schlaffunktion
9. Einstellbare Schlummerfunktion
10. LED-Notleuchte (Taschenlampe)
11. Notsummer
12. Wasserresistente 3-Zoll-Lautsprecher

D

Bedienelemente

① LCD-Display
② Senderspeicher (Speicherplatz 3 auch für Einzelschrittsuche)
③ Schlummertaste
④ AN-/Ausschalter
(5) Frequenzband und Zeiteinstellungstaste
⑥ Sendersuche
⑦ Lautstärkeregler
⑧ Lautsprecher
⑨ Gleichstromeingang
⑩ Aufhängring
⑪ Notsummer
⑫ Taschenlampentaste
13 Taschenlampe
① Mehrzweckgriff
15 Klammerhalter
16 Batteriefach
17 UKW-Antennenfach

LCD-Display

A Batteriestand
Lautstärke
⑥ Automatische Abschaltung
D Schlummereinstellung
E Speicherplatznummer und Sekunden
F Zeit und Frenquenz
⑥ Bandanzeige

Batterien einlagen

1. Legen Sie das Radio mit der Vorderseite nach unten auf eine weiche Unterlage.
2. Haken Sie wie in der Abbildung gezeigt die Klammer aus und haben Sie die Batteriefachabdeckung hersus.
3. Legen Sie 2 Batterien des Typs D/UM-1/LR20 ein.
4. Setzen Sie die Batteriefachabdeckung wieder zurück.
5. Schwache Batterien können dadurch erkannt werden, dass der Ton "stottert" Die Batterien sollenen gewechselt werden, wenn die Batterieststandanzeige l blinkt und ein E im Display angezeigt wird.
6. Wenn das Radio für längerere Zeit nicht benutzt wird, wird empfohlen die Batterien aus dem Radio zunehmen.

D

Benutzung des Netzadapters (nicht im Lieferumfang)

1. Entfernen Sie Schutzabdeckung vom Gleichstromeingang an der linken Seite des Radios.
2. Stecken Sie den Adapterstecker in den Gleichstromeingang.
3. Stecken Sie das Netzteil in eine Steckdose. Wenn das Netzteil benutzt wird, werden die Batterien automatisch deaktiviert.

Das Netzteil sollte aus der Steckdose Herausgezogen werden, wenn das Radio nicht benutzt wird.

Hinweis:

Aus Sicherheitsgründen darauf Radio im Badezimmer nicht mit Netzteil betrieben werden. Benutzen Sie nur Batterien.

Einstellen der Uhrzeit

1. Die Uhr wird aktiviert, wenn die Batterien eingelegt werden oder das Radio über ein Netzteil an eine Steckdose angeschlossen ist. Im Display wird “- : - - ” angezeigt.
2. Die Zeit kann eingestellt werden, wenn das Radio ausgeschaltet ist.
3. Halten Sie die Zeiteinstellungstaste für ca. 2 Sekunden gedrückt bis die Stundenziffern im Display mit einem Tonsignal aufblinken.
4. Betätigten Sie die Sendersuchtasten zum Einstellen der Stundenuhrzeit.
5. Betätigten Sie die Zeiteinstellungstaste und die Minutenziffern blinking im Display auf.
6. Betätigten Sie die Sendersuchtasten zum Einstellen der Minutenuhrzeit.
7. Betätigten Sie die Zeiteinstellungstaste, um die Zeiteinstellung abzuschreiben. Die Sekundenanzeige fängt an zu laufen.

Benutzung des Radios

Ihr Radio ist mit drei verschiedene Wegen zur Sendersuche versehen: ManuelleSuche,automatischeSuche und Senderspeicher.

Manuelle Suche

1. Betätigten Sie den An-/Ausschalter zum Einsatzen des Radios.
2. Wählten das gewünschte Frequenzband durch wiederholte Betätigung der Frequenzbandtaste. Für betteren Empfang des UKW-Bands,ziehen Sieitte die UKW-Drahtantenne im Batteriefach hersaus. Für einen besseren MW-Empfang, richten Sieitte das Radio entsprechend aus.
3. Betätigen Sie die die Sendersuchtasten zum Verändern der Frequenz in folgenden Schritten: UKW: 100 oder 200 kHz (US-Version) 50 oder 100 kHz (Standardversion) MW: 9 oder 10 kHz
4. Wenn das Ende des jeweiligen Frequenzbandes erreicht wird, fahrth das Radio mit der gegenüberliegenden Seite des Frequenzbands fort.
5. Betätigen Sie die Lautstärkereglertasten zum Einstellen der gewünschten Lautstärke.
6. Benutzen Sie den An-/Ausschalter zum Ausschalten des Radios. Im Display wird OFF angezeigt.

D

Automatische Sendersuche

1. Betätigen Sie den An-/Ausschalter zum Einsatzen des Radios.
2. Betätigen Sie die Frequenzbandtaste zur Auswahl des gewürschten Frequenzbands. Richten Sie dann die Teleskopantenne (UKW) aus oder drehen Sie das Radio in eine geeignete Position (MW).
3. Halten Sie eine der Sendersuchtaste für mehr als eine halbe Sekunde gedrückt, um mit der automatischen Suche zu beginnen.
4. Das Radio wird mit derSuche beginnen und automatisch stoppen, wenn der Sender mit ausreichender Sendestärke gefunden wird.
5. Wenn das Ende des jeweiligen Frequenzbandes erreicht wird, fahrth das Radio mit der gegenüberliegenden Seite des Frequenzbands fort.
6. Betätigten Sie die Lautstärkereglertasten zum Einstellen der gewünschten Lautstärke.
7. Benutzen Sie den An-/Ausschalter zum Ausschalten des Radios. Im Display wird OFF angezeigt.

Speicherplatzsuche

Speichern von Sendern

Für jeder Frequenzband stehen 5 Speicherplätze zur Verfugung.

1. Betätigen Sie den An-/Ausschalter zum Einsatzen des Radios.
2. Suchen Sie den gewünschten Sender mithilfe der beiden weiter offen beschriebenen Methoden.
3. Halten Sie die gewünschte Sendertaste gedrückt bis ein Signatton hörbar wird (mehr als 2 Sekunden). Die Speicherplatznummer entscheidint zusammen mit einem M (für „Memory“) und der Sender wird unter der gewährten Sendertaste gespeichert.
4. Wiederholen Sie den Vorgang für die verbleibenen Sendertasten.
5. Bereits gespeicherte Sendereinstellungen können mit den oben beschrieben Methoden überschreiben werden.

Abrufen voreingestellter Sender

1. Betätigten Sie den An-/Ausschalter zum Einsatz des Radios.
2. Wahlen das gewünschte Frequenzband durch wiederholte Betätigung der Frequenzbandtaste.
3. Betätigen Sie die gewünschte Sendertaste und Speicherplatznummer und Senderfrequenz erschinen im Display.

Verändern der Suchschrittweite

In Europa und anderen Teilen der Erde liegen die Einstellschnittte für das MW-Band bei 9kHz und in den USA bei 10 kHz. Die UKW-Suchschnittweite kann entweder auf 50 oder 100 kHz (Standardversion) bzw. 100 oder 200 kHz (US-Version) betragen.

D

Verändern der Suchschrittweite

1. Vergewissern Sie sich, dass das Radio abgeschalte ist.
2. Halten Sie die Step/Preset-Taste 3 für 2 Sekunden gedrückt. Im Display wird die aktuelle UKW-Suchschnittweite angezeigt. Halten Sie die Step/Preset-Taste 3 für weitere 7 Sekunden gedrückt. Ein Signalton ertönt und das Display fängt an zu blinken.
3. Betätigten Sie die Sendersuchtasten zum Einstellen der Suchschrittweite.
4. Betätigten Sie die Step/Preset-Taste 3 zur Anzeige von der MW-Suchschnittweise. Das Display fängt an zu blinken und AM wird zusammen mit der aktuellen Suchschnittweite angezeigt.
5. Betätigten Sie die Sendersuchtasten zum Einstellen der MW-Suchschnittweite.
6. Beenden Sie die Einstellung durch Betätigung der Step/Preset-Taste 3.

Schlaffunktion – Automatische Selfstabsschaltung

Die Schlaffunktion schaltet das Radio automatisch nach Ablauf der eingestellen Wartezeit ab.

1. Halten Sie den An-/Ausschalter gedrückt. Im Display werden die verfügbaren Abschaltzeiten nacheinander angezeigt (50-40-30-20-10-60-50). Lassen Sie die Taste los, wenn die gewünschte Zeiteinstellung im Display erscheint. Im Display wird AUTO OFF angezeigt und das Radio beginnnt mit der Wiedergabe des zuletzt benutzten Senders.
2. Zum Abschalten der Schlaffunktion, betätigten Sieitte den An-/Ausschalter.AUTO OFF wird angezeigt und das Radio goes t aus.

Schlummerfunktion

Sie können die Zeit der Schlummerfunktion entweder wenn das Radio an oder aus ist einstellen.

Betätigten Sie die Schlummertaste . Im Display erscheint und die zuletzt eingestellt Schlummerzeit wird angezeigt. Betätigten Sie die Sendersuchtaste zur Auswahl der neuen Schlummerzeit. Betätigten Sie die Schlummertaste zum Übernehmen der neuen Einstellung. Die Schlummerfungtion fängt an mit einem Countdown. Im Display wird zusammen mit der verbleibenen Schlummerzeit angezeigt (wenn das Radio ausgeschaltet ist). Der Summer ertont für 3 Minuten sobald das Ende der Schlummerzeit erreicht wird. Betätigten Sie den An-/Ausschalter zum Ausschalten des Summers.

D

Zum Ausschalten der Schlummerfungtion vor Ablauf der Schlummerzeit, betätigten Sie einfach die Schlummertaste. wird vom Display gelöscht.

Sie können die Schlummerzeit ebenfalls durch langes Gedrückthalten der Sendertasten 1-5 speichern (entspricht dem Speichern von Sendern) und dann jederzeit bei Bedarf abrufen. Sie können z.B. 10 Minuten im Speicher 1 einstellen und 20 Minuten in Speicher 2. Jedesmal wenn Sie dann die Speichertaste 1 betätigten, wird die Schlummerzeit auf 10 Minuten gestellt, und wenn Sie die Speichertaste 2 betätigten wird die Schlummerzeit auf 20 Minuten gestellt usw.

Hintergrundbeleuchting

Die Hintergrundbeleuchting wird bei beliebiger Tastenbetätigung für ca. 15 Sekunden angeschaltet.

Notsummer

Zum Aktivieren des Notsummers, betätigten Sie die Notsummertaste . Betätigten Sie die Taste erneut, um den Summer wieder auszuschalten.

Taschenlampe

Betätigten Sie die Taschenlampentaste , um die Taschenlampe anzuschalten.

Hinweis:

Die Taschenlampe Goes nicht automatisch aus. Zum Abschalten der Taschenlampe, betätigten Sie die Taschenlampentasteitte erneut.

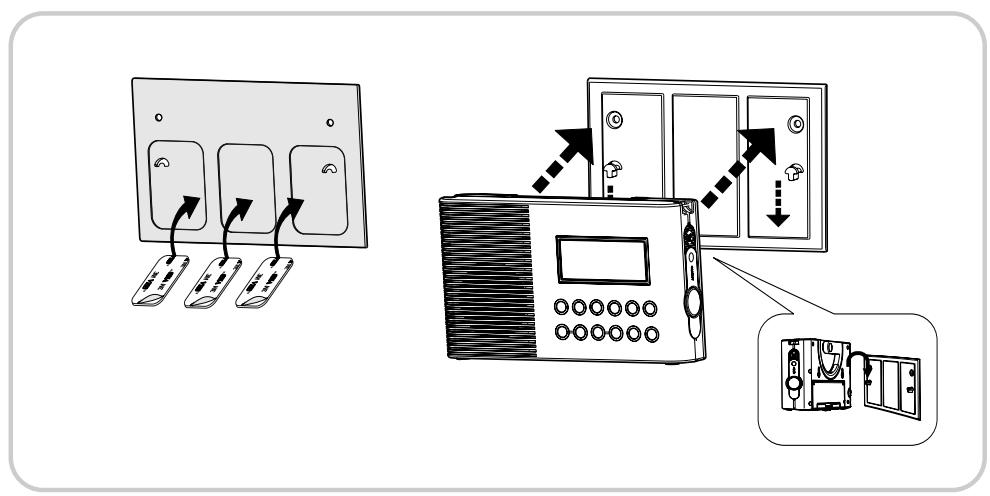

Halterung

Sie können Sie die mitgelieferte Halterung mithilfe des doppelseitigen Klebebands zur Aufhängung des Radios an einer Wand montieren.

Mehrzweckgriff

Durch Benutzung des Mehrzweckgriffs konnen Sie das Radio aufhängen oder außerhalb des Badezimmer/TRagen.

Trageriemen

Durch Benutzung des Trageriemens konnen Sie das Radio aufhängen oder außerhalb des Badezimmer/TRagen.

Technische Daten

Stromnetzanforderungen

Netzadapters (nicht im Lieferumfang)

nur AC 230V, 50 Hz oder AC 120V, 60 Hz DC 3V 300 mA

Batterien: 2 x UM1 (D, LR20)

Batteriebenutzungsdauer:

ca. 120 Stunden Hörzeit bei 4 Stunden pro Tag bei normaler

Lautstärke mit alkalischen Batterien.

Frequenzbereich:

UKW 87,50 - 108 MHz

MW 522 – 1629 kHz oder 520 – 1710 kHz

Schaltkreismerkmale

Lautsprecher: 3 Zoll, 8 Vollbereich, Wasserresistant

Ausgangsleistung: 500 mW

Antennensystem:

FM Antennendraht

MW Ferritstab
