BEDIENUNGSANLEITUNG LCD205WXM NEC

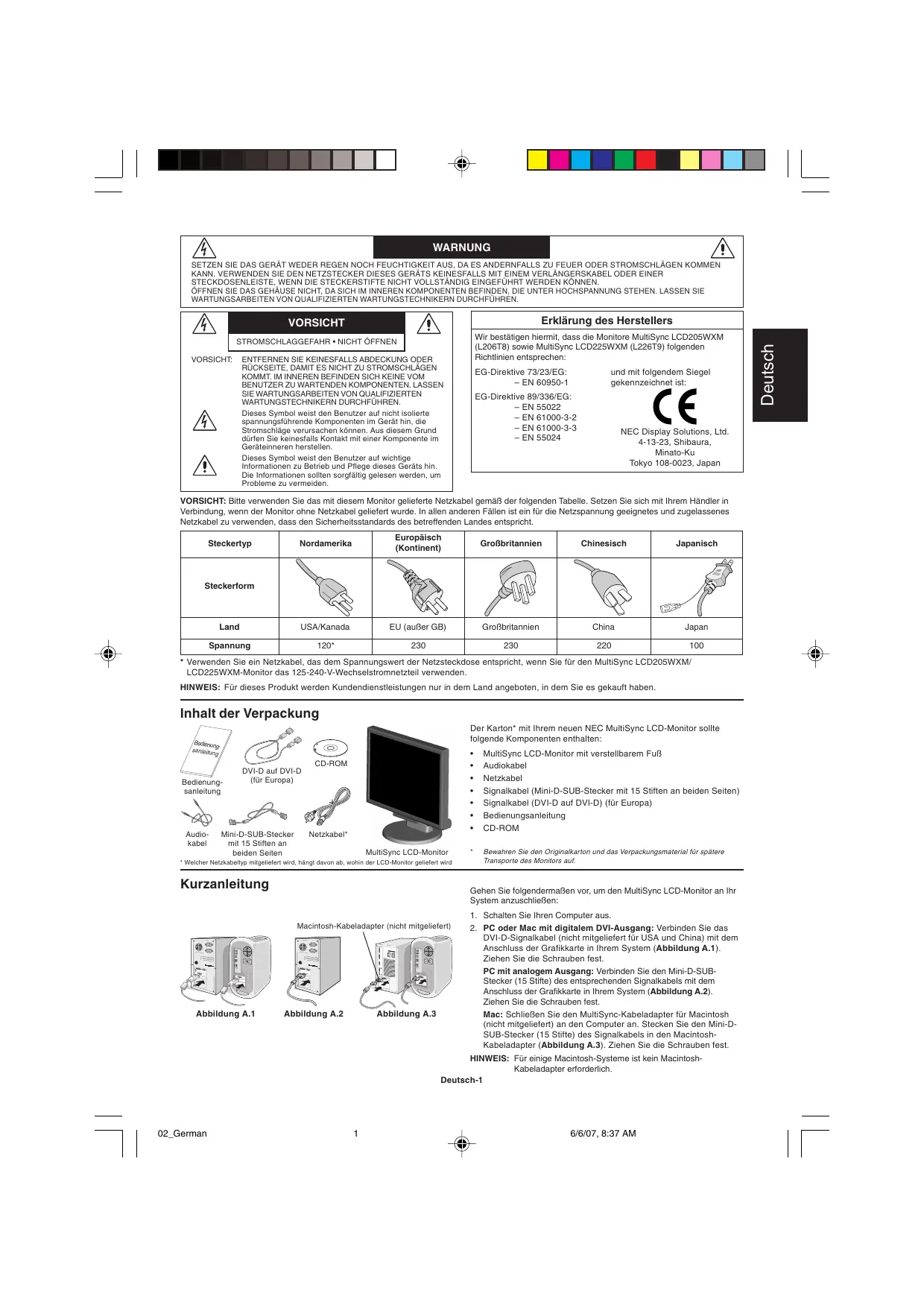

6/6/07, 8:37 AM WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. Wir bestätigen hiermit, dass die Monitore MultiSync LCD205WXM (L206T8) sowie MultiSync LCD225WXM (L226T9) folgenden Richtlinien entsprechen: VORSICHT:

ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER

RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM

BENUTZER ZU WARTENDEN KOMPONENTEN. LASSEN

SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN

WARTUNGSTECHNIKERN DURCHFÜHREN. Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen. Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. EG-Direktive 73/23/EG: – EN 60950-1 und mit folgendem Siegel gekennzeichnet ist: EG-Direktive 89/336/EG: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 NEC Display Solutions, Ltd. 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan VORSICHT: Bitte verwenden Sie das mit diesem Monitor gelieferte Netzkabel gemäß der folgenden Tabelle. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist ein für die Netzspannung geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht. Nordamerika Europäisch (Kontinent) Großbritannien Chinesisch Japanisch Land USA/Kanada EU (außer GB) Großbritannien China Japan Spannung 120*

Steckertyp Steckerform

• Verwenden Sie ein Netzkabel, das dem Spannungswert der Netzsteckdose entspricht, wenn Sie für den MultiSync LCD205WXM/ LCD225WXM-Monitor das 125-240-V-Wechselstromnetzteil verwenden. HINWEIS: Für dieses Produkt werden Kundendienstleistungen nur in dem Land angeboten, in dem Sie es gekauft haben. Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: Bedienung sanleitung CD-ROM Bedienungsanleitung Audiokabel DVI-D auf DVI-D (für Europa) Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten Netzkabel* MultiSync LCD-Monitor

• Welcher Netzkabeltyp mitgeliefert wird, hängt davon ab, wohin der LCD-Monitor geliefert wird Kurzanleitung MultiSync LCD-Monitor mit verstellbarem Fuß Audiokabel Netzkabel Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten) Signalkabel (DVI-D auf DVI-D) (für Europa) Bedienungsanleitung CD-ROM

Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: Macintosh-Kabeladapter (nicht mitgeliefert) Abbildung A.1

Abbildung A.2 Abbildung A.3

1. Schalten Sie Ihren Computer aus.

2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das

DVI-D-Signalkabel (nicht mitgeliefert für USA und China) mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUBStecker (15 Stifte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). Ziehen Sie die Schrauben fest. Mac: Schließen Sie den MultiSync-Kabeladapter für Macintosh (nicht mitgeliefert) an den Computer an. Stecken Sie den Mini-DSUB-Stecker (15 Stifte) des Signalkabels in den MacintoshKabeladapter (Abbildung A.3). Ziehen Sie die Schrauben fest. HINWEIS: Für einige Macintosh-Systeme ist kein MacintoshKabeladapter erforderlich. Deutsch-1 02_German

6/6/07, 8:37 AM Deutsch Erklärung des Herstellers VORSICHT

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

Monitorfuß Standfuß Kabelabdeckung Abbildung A.4 Netzkabel Eingang (VGA) Deutsch Eingang (Audio) Eingang (DVI) Kabelabdeckung

3. Entfernen Sie die Kabelabdeckung (Abbildung A.4).

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen auf

der Rückseite des Monitors (Abbildung B.1). Schließen Sie die Kopfhörer (nicht mitgeliefert) an die entsprechende Buchse auf der Rückseite des Monitors an, wenn gewünscht (Abbildung B.1).

5. Stecken Sie ein Ende des Netzkabels in den Monitor und das

andere Ende in die Steckdose. Führen Sie das Videosignalkabel, das Audiokabel und das Netzkabel durch die Aussparungen im Monitorfuß.

6. Um die Kabelabdeckung anzubringen, stecken Sie die

Verriegelungen der Kabelabdeckung in die Aussparungen im Monitorfuß und schieben die Abdeckung in die korrekte Position nach unten (Abbildung B.1). Achten Sie darauf, dass die Verriegelungen komplett eingerastet sind. HINWEIS: Richten Sie die Kabel unter der Kabelabdeckung so aus, dass weder Kabel noch Monitor beschädigt werden können. An Audio-Ausgang des Computers anschließen HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

7. Schalten Sie den Computer und den Monitor mit dem Netzschalter

an der Vorderseite (Abbildung C.1) ein.

8. Die berührungslose Einstellungsautomatik nimmt beim ersten

Setup für die meisten Timings die optimalen Einstellungen für den Monitor vor (nur analoger Eingang). Weitere Anpassungen werden mit den folgenden OSD Steuerungen vorgenommen:

• Automatische Kontrasteinstellung
• Automatische Einstellung Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSD-Steuerungen. Kopfhörer Abbildung B.1 Netzschalter Abbildung C.1 HINWEIS: Sollten Probleme auftreten, beachten Sie den Abschnitt Fehlerbehebung (CD-ROM). Abbildung RL.1 Heben und Senken des Bildschirms Der Monitor kann gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig. Neigen und Schwenken Weiche Oberfläche Abbildung R.1 Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1). Abbildung R.2 HINWEIS: Neigen und drehen Sie den Monitor vorsichtig. Entfernen des Monitorfußes für die Montage Abbildung R.3 Abbildung TS.1 Schrauben anbringen Stärke der Halterung (Arm) 2,0 ~ 3,2 mm Alle Schrauben festziehen 100 mm So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.

2. Legen Sie den Monitor mit der Vorderseite nach unten auf eine

weiche Oberfläche (Abbildung R.1).

3. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor

befestigt ist, und heben Sie den Fuß ab (Abbildung R.2). Der Monitor kann jetzt auf andere Art montiert werden.

4. Schließen Sie Netz- und Signalkabel an der Rückseite des Monitors

5. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den

Fuß wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. HINWEIS: Entfernen Sie den Monitorfuß vorsichtig. 100 mm Technische Daten Befestigen eines Tragarms 4 SCHRAUBEN (M4) Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage, wie es in der Abbildung dargestellt ist. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist. Maximale Tiefe: 8,5 mm Wenn Sie eine andere Schraube verwenden, prüfen Sie bitte die Länge der Schraube. Gewicht des LCD-Monitors komplett: 6,0 kg (max.) (LCD205WXM) 6,3 kg (max.) (LCD225WXM) Deutsch-2 02_German

6/6/07, 8:37 AM Bedienelemente Die OSD Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen:

1. Basisfunktion beim Betätigen der jeweiligen Taste

1<->2/RESET Ohne OSDAnzeige Zeigt den OSD an. Öffnet das Fenster für die Helligkeitseinstellung. Öffnet das Fenster für die Lautstärkeeinstellung. Mit OSD-Anzeige Wechselt zur Einstellungsphase. Cursor nach links. Cursor nach rechts. Wechselt zum Symbolauswahlmodus. Verringert den Wert oder bewegt Cursor nach links. Erhöht den Wert oder bewegt Cursor nach rechts. (Symbolauswahlmodus) Mit OSD-Anzeige (Einstellungsmodus) Auswahl des Eingangssignals. Zurücksetzen der Einstellung. Schaltet im Menü für die Lautstärkeeinstellung die Stummschaltung ein/aus.

Beispiel WERKZEUG: Hauptmenü (Symbolauswahl, Analogeingang) Taste „SELECT“ drücken Hauptmenü (Einstellungen) Taste „SELECT“ drücken Taste „SELECT“ drücken Taste „SELECT“ drücken Taste „–“ oder „+“ drücken Taste „SELECT“ drücken Taste „–“ oder „+“ drücken Taste „SELECT“ drücken Untermenü (Symbolauswahl) Mit „–“ oder „+“ einstellen Mit „–“ oder „+“ einstellen Untermenü (Einstellungen) LAUTSTÄRKE FARBE ROT Lautstärke für Lautsprecher und Kopfhörer einstellen. Um die Lautsprecher auszuschalten, drücken Sie die Taste 1<->2/RESET. Erhöht oder verringert den Rotanteil. Die Änderung wird auf dem Bildschirm sichtbar. HELLIGKEIT Erhöht oder verringert den Grünanteil. Die Änderung wird auf dem Bildschirm sichtbar. Passt die Bild- und Hintergrundhelligkeit des Bildschirms an.

FARBE BLAU KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. Erhöht oder verringert den Blauanteil. Die Änderung wird auf dem Bildschirm sichtbar. AUTOM. KONTRAST (nur Analogeingang) TOOL Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. Durch Auswahl von WERKZEUG gelangen Sie in das Untermenü. AUTOM. EINST (nur Analogeingang) WERKSEINSTELLUNG Stellt Bildposition, Bildbreite und Optimierung automatisch ein. Mit der OSD-Steuerung „Werkseinstellung“ werden alle OSDEinstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. LINKS/RECHTS (nur Analogeingang) Steuert die horizontale Bildposition im Anzeigebereich des LCD. UNTEN/OBEN Steuert die vertikale Bildposition im Anzeigebereich des LCD. EXIT BILDBREITE (nur Analogeingang) Mit „EXIT“ verlassen Sie das OSD Menü/Untermenü. Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. SPRACHE Die OSD-Menüs sind in neun Sprachen verfügbar. OPTIMIERUNG (nur Analogeingang) OSD ANZEIGEDAUER Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. FARBSTEUERUNGSSYSTEM Fünf Voreinstellungen (9300/7500/sRGB/BENUTZER/ ORIGINALFARBEN) wählen die gewünschte Farbeinstellung aus. Die Farbeinstellungen sRGB und ORIGINALFARBEN sind Standardeinstellungen und können nicht angepasst werden. Das OSD Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSD Anzeigedauer” können Sie festlegen, nach welchem Zeitraum das OSD Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Die Voreinstellungen reichen von 10 – 120 Sekunden in 5-Sekunden-Abständen. Deutsch-3 02_German

6/6/07, 8:37 AM Deutsch SELECT Taste OSD ABSCHALTUNG EINGANGSAUFLÖSUNG (nur analoger Eingang) Mit „OSD Abschaltung“ werden alle OSD-Funktionen bis auf Lautstärke, Helligkeit und Kontrast gesperrt. Wenn Sie im Modus „OSD Abschaltung“ auf die OSD Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSD Steuerungen hinweist. Um die Funktion „OSD Abschaltung“ zu aktivieren, halten Sie die Tasten 1<->2/ RESET und „+“ gleichzeitig gedrückt. Um die Funktion „OSD Abschaltung“ wieder zu deaktivieren, drücken Sie erneut die Taste 1<->2/RESET und gleichzeitig die Taste „+“. Legt die Auflösung des Eingangssignals auf eine der folgenden Einstellungen fest: Wenn die aktive Bildhöhe 768 ist, können Sie zwischen folgenden Auflösungen wählen: 1024 x 768, 1280 x 768, 1360 x 768. Wenn die aktive Bildhöhe 1050 ist, können Sie zwischen folgenden Auflösungen wählen: 1400 x 1050, 1680 x 1050. Deutsch OSD Warnung AUFLÖSUNGSANZEIGE Wenn Sie AN auswählen, wird nach 45 Sekunden eine Meldung auf dem Bildschirm angezeigt, wenn der Monitor nicht auf die optimale Auflösung eingestellt ist. AUSDEHNUNG Dient zum Auswählen des Zoom-Modus. VOLLBILD: Die Bilddarstellung wird unabhängig von der Auflösung auf 1680 x 1050 Pixel erweitert. SEITENMASSE: Das Bild wird vergrößert, ohne dass das Seitenverhältnis geändert wird. DDC/CI Schaltet die 2-Wege-Kommunikation und die Steuerung des Monitors EIN oder AUS. MONITORINFORMATION Die Modell- und die Seriennummer des Monitors. Die Menüs der OSD Warnungen können mit der Taste „SELECT“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals sowie dann angezeigt, wenn kein Videosignal verfügbar ist. AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden. FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Eingangssignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt. Deutsch-4 02_German
