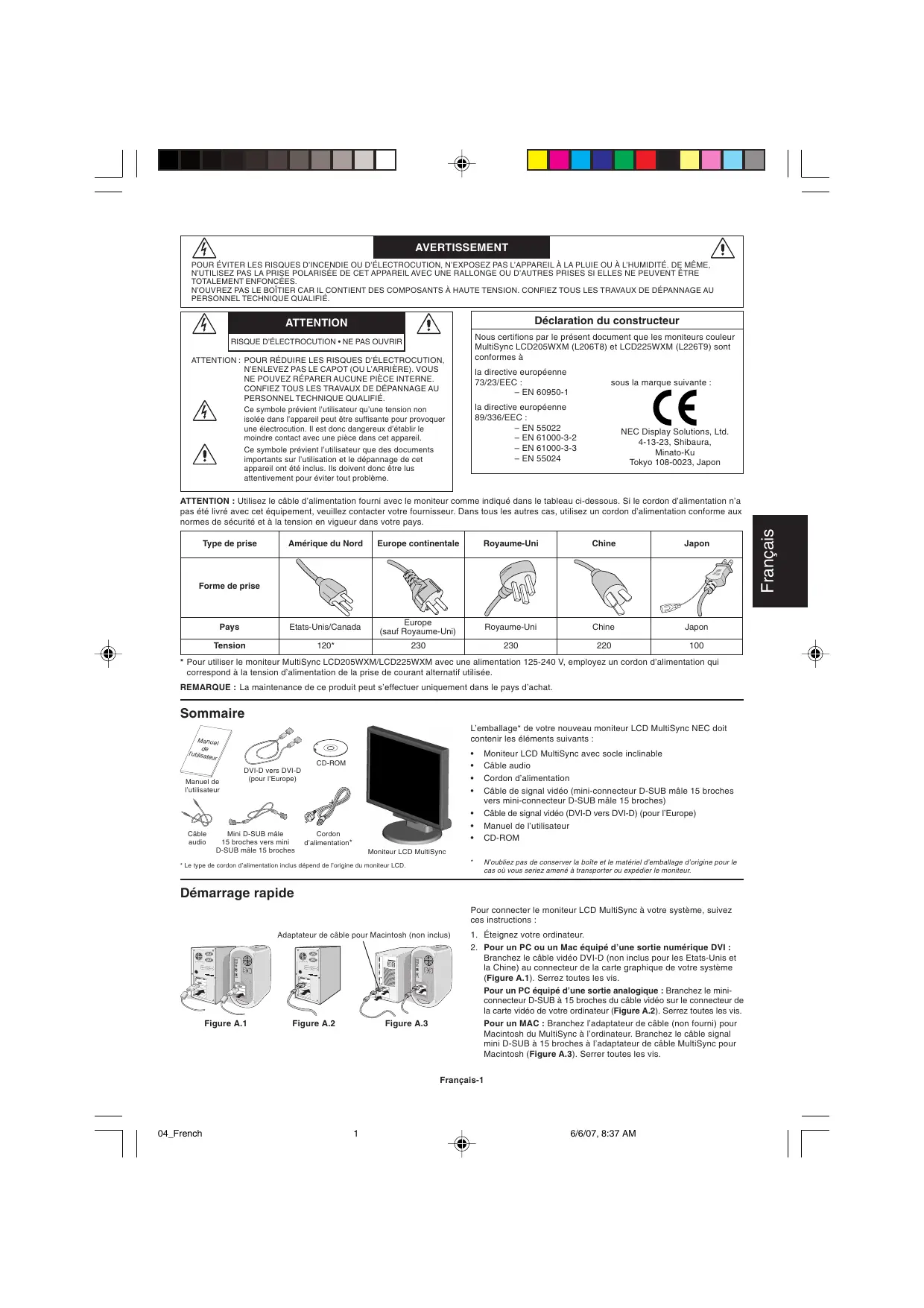

Déclaration du constructeur ATTENTION Nous certifions par le présent document que les moniteurs couleur MultiSync LCD205WXM (L206T8) et LCD225WXM (L226T9) sont conformes à ATTENTION : POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, N’ENLEVEZ PAS LE CAPOT (OU L’ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE AU PERSONNEL TECHNIQUE QUALIFIÉ. Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d’établir le moindre contact avec une pièce dans cet appareil. Ce symbole prévient l’utilisateur que des documents importants sur l’utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour éviter tout problème. la directive européenne 73/23/EEC : – EN 60950-1 sous la marque suivante : la directive européenne 89/336/EEC : – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 Amérique du Nord Europe continentale Royaume-Uni Chine Japon Pays Etats-Unis/Canada Europe (sauf Royaume-Uni) Royaume-Uni Chine Japon Tension 120*

Type de prise Forme de prise

• Pour utiliser le moniteur MultiSync LCD205WXM/LCD225WXM avec une alimentation 125-240 V, employez un cordon d’alimentation qui correspond à la tension d’alimentation de la prise de courant alternatif utilisée. REMARQUE : La maintenance de ce produit peut s’effectuer uniquement dans le pays d’achat. Sommaire L’emballage* de votre nouveau moniteur LCD MultiSync NEC doit contenir les éléments suivants : Manuel l’utilisate

Manuel de l’utilisateur Câble audio

CD-ROM DVI-D vers DVI-D (pour l’Europe) Mini D-SUB mâle 15 broches vers mini D-SUB mâle 15 broches

Cordon d’alimentation* Moniteur LCD MultiSync avec socle inclinable Câble audio Cordon d’alimentation Câble de signal vidéo (mini-connecteur D-SUB mâle 15 broches vers mini-connecteur D-SUB mâle 15 broches) Câble de signal vidéo (DVI-D vers DVI-D) (pour l’Europe) Manuel de l’utilisateur CD-ROM Moniteur LCD MultiSync

• Le type de cordon d’alimentation inclus dépend de l’origine du moniteur LCD. N’oubliez pas de conserver la boîte et le matériel d’emballage d’origine pour le cas où vous seriez amené à transporter ou expédier le moniteur. Démarrage rapide Pour connecter le moniteur LCD MultiSync à votre système, suivez ces instructions : Adaptateur de câble pour Macintosh (non inclus) Figure A.1 Figure A.2 Figure A.3

1. Éteignez votre ordinateur.

2. Pour un PC ou un Mac équipé d’une sortie numérique DVI :

Branchez le câble vidéo DVI-D (non inclus pour les Etats-Unis et la Chine) au connecteur de la carte graphique de votre système (Figure A.1). Serrez toutes les vis. Pour un PC équipé d’une sortie analogique : Branchez le miniconnecteur D-SUB à 15 broches du câble vidéo sur le connecteur de la carte vidéo de votre ordinateur (Figure A.2). Serrez toutes les vis. Pour un MAC : Branchez l’adaptateur de câble (non fourni) pour Macintosh du MultiSync à l’ordinateur. Branchez le câble signal mini D-SUB à 15 broches à l’adaptateur de câble MultiSync pour Macintosh (Figure A.3). Serrer toutes les vis. Français-1 04_French

6/6/07, 8:37 AM Français ATTENTION : Utilisez le câble d’alimentation fourni avec le moniteur comme indiqué dans le tableau ci-dessous. Si le cordon d’alimentation n’a pas été livré avec cet équipement, veuillez contacter votre fournisseur. Dans tous les autres cas, utilisez un cordon d’alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays. Support Socle Cache-câbles Figure A.4 Cordon d’alimentation Entrée (VGA) Entrée (Audio) Entrée (DVI) Cache-câbles REMARQUE : Certains systèmes Macintosh n’ont pas besoin d’adaptateur de câble.

3. Retirez le cache-câbles (Figure A.4).

4. Reliez tous les câbles au connecteur approprié à l’arrière du

moniteur (Figure B.1). Branchez les écouteurs (non fournis) au connecteur approprié à l’arrière du moniteur si nécessaire (Figure B.1).

5. Connectez une extrémité du cordon d’alimentation au moniteur et

l’autre à la prise de courant. Placez le câble de signal vidéo, le câble audio et le cordon d’alimentation entre les trous sur le support.

6. Pour attacher le cache-câbles, insérez ses attaches dans les trous

sur le support et faites-le coulisser vers le bas (Figure B.1), en vous assurant que les attaches sont solidement fixées. REMARQUE : Réglez la position des câbles situés sous le cachecâbles afin d’éviter d’endommager le câble ou le moniteur. Brancher à la sortie audio de l’ordinateur REMARQUE : Veuillez vous reporter à la section Attention de ce manuel pour le choix d’un cordon d’alimentation adapté.

7. Allumez le moniteur avec le bouton d’alimentation situé à l’avant

ainsi que l’ordinateur (Figure C.1).

8. Le réglage automatique sans intervention applique

automatiquement au moniteur, pour la plupart des résolutions, les paramètres optimaux en fonction de la configuration initiale (entrée analogique uniquement). Pour des réglages supplémentaires, utilisez les commandes OSD suivantes :

• Réglage Automatique Reportez-vous à la section Commandes de ce manuel de l’utilisateur pour une description complète de ces commandes OSD. Casque Figure B.1 Bouton d’alimentation Français Figure C.1 REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Résolution des problèmes (CD-ROM). Figure RL.1 Élévation et abaissement de l’écran du moniteur Le moniteur peut être élevé ou abaissé. Pour élever ou abaisser l’écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.1). Surface non abrasive Figure R.1 REMARQUE : Manipulez l’écran avec précaution lorsque vous l’élevez ou l’abaissez. Figure R.2 Inclinaison et pivotement Maintenez les deux côtés du moniteur et ajustez l’inclinaison et l’orientation à votre convenance (Figure TS.1). REMARQUE : Manipulez l’écran avec précaution lorsque vous l’inclinez et le faites pivoter. Dépose pour montage du support du moniteur Figure R.3 Pour préparer le moniteur en vue d’un autre montage : Figure TS.1 Epaisseur de la fixation (Bras) 2,0 ~ 3,2 mm Serrez toutes les vis 100 mm 100 mm

1. Déconnectez tous les câbles.

2. Placez le moniteur face vers le bas sur une surface non abrasive

3. Retirez les quatre vis fixant le moniteur à son support et enlevez

l’ensemble support comme indiqué (Figure R.2). Le moniteur est maintenant prêt pour un montage différent.

4. Connectez tous les câbles à l’arrière du moniteur (Figure R.3).

5. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA. Spécifications 4-VIS (M4) REMARQUE : Manipulez avec soin, en retirant le support du moniteur. Profondeur MAXI. : 8,5 mm Si vous utilisez d’autres vis, vérifiez leur longueur. Raccordement d’un bras flexible Poids de l’assemblage du LCD : Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Veuillez utiliser les vis fournies (4) comme indiqué dans l’image lors de l’installation. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS). 6,0 kg (MAXI.) (LCD205WXM) 6,3 kg (MAXI.) (LCD225WXM) Français-2 04_French

6/6/07, 8:37 AM Commandes Fonctionnement des boutons de commandes OSD (On-screen-Display) sur la face avant du moniteur :

1. Fonction de base en pressant chaque touche

SELECT Bouton Aucun affichage OSD Affichage de l’OSD. Affichage de l’OSD (Phase de sélection d’icône) Affichage de l’OSD (phase de réglage)

1<->2/RESET Raccourci vers le menu Réglage de la luminosité. Raccourci vers le menu Réglage du volume. Aller vers la phase de réglage. le curseur va vers la gauche. le curseur va vers la droite. Aller vers la phase de sélection de l’icône. Règle en diminuant la valeur ou le curseur de réglage va vers la gauche. Règle en augmentant la valeur ou le curseur de réglage va vers la droite. Sélection du signal d’entrée. Opération de réinitialisation. Couper/rétablir le son dans le menu Réglage du volume.

2. Structure du menu OSD

Exemple Outil : Menu principal (Sélection des icônes, Entrée analogique) Appuyez sur la touche « SELECT » Appuyez sur la touche « SELECT » Appuyez sur la touche « SELECT » Appuyez sur « – » ou « + » Appuyez sur « – » ou « + » Appuyez sur la touche « SELECT » Réglez en utilisant « – » ou « + » Appuyez sur la touche « SELECT » Sous-menu (Sélection de l’icône) Réglez en utilisant « – » ou « + » Sous-menu (réglage) VOLUME SYSTÊMES DE CONTRÔLE DES COULEURS Règle le volume des haut-parleurs et du casque. Pour mettre en sourdine le haut-parleur, appuyez sur la touche 1<->2/ RESET. Cinq préréglages de couleur (9300/7500/sRVB/ UTILISATEUR/NATIVE) déterminent le réglage de couleur souhaité. Les préréglages des couleurs, sRVB et NATIVE, sont des préréglages standard et ne peuvent pas être modifiés. LUMINOSITÉ Règle la luminosité globale de l’image et du fond de l’écran. COULEUR ROUGE Augmente ou diminue le Rouge. La modification sera visible à l’écran. CONTRASTE Règle la luminosité de l’image en fonction du fond. COULEUR VERT CONTRASTE AUTO. (Entrée analogique uniquement) Augmente ou diminue le Vert. La modification sera visible à l’écran. Règle l’image affichée pour des entrées vidéo non standard. COULEUR BLEU RÉGLAGE AUTO. (Entrée analogique uniquement) Augmente ou diminue le Bleu. La modification sera visible à l’écran. Règle automatiquement la position de l’image, la dimension horizontale et la finesse. OUTIL GAUCHE/DROITE (Entrée analogique uniquement)

PRÉRÉGLAGE USINE

Contrôle la position horizontale de l’image dans la zone d’affichage du LCD. BAS/HAUT (Entrée analogique uniquement) Contrôle la position verticale de l’image dans la zone d’affichage du LCD. LARGEUR (Entrée analogique uniquement) La sélection de l’option OUTIL vous permet d’entrer dans le sous-menu. En choisissant Préréglage usine, vous pouvez rétablir les réglages d’usine pour tous les paramètres des commandes OSD. Maintenez le bouton RESET enfoncé plusieurs secondes pour qu’il prenne effet. Il est possible de réinitialiser individuellement des réglages en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET. EXIT (Sortie) Règle la largeur par l’augmentation ou la diminution de ce paramètre. La sélection du bouton EXIT vous permet de quitter le menu de l’OSD, ou un sous-menu. FINESSE (Entrée analogique uniquement) LANGUE Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Les menus des commandes OSD sont disponibles en neuf langues. Français-3 04_French

6/6/07, 8:37 AM Français Appuyez sur la touche « SELECT » Menu principal (réglage)

QUITTER L’OSD

DDC/CI Le menu des commandes OSD restera à l’écran aussi longtemps qu’il sera utilisé. Dans le sous-menu Quitter l’OSD, vous pouvez choisir la durée d’attente du moniteur entre la dernière pression de touche et l’extinction du menu des commandes OSD. Les choix prédéfinis sont situés entre 10 et 120 secondes, par pas de 5 secondes. ACTIVE ou DÉSACTIVE le contrôle et la communication bidirectionnels du moniteur.

RÉSOLUTION D’ENTRÉE

(Entrée analogique seulement) Définit la résolution du signal d’entrée sur une des valeurs suivantes : Lorsque la taille active verticale est 768, vous pouvez sélectionner une résolution de 1024 x 768, 1280 x 768 ou 1360 x 768. Lorsque la taille active verticale est 1050, vous pouvez sélectionner une résolution de 1400 x 1050 ou 1680 x 1050. VERROUILLAGE OSD Cette commande bloque totalement l’accès à toutes les fonctions des commandes OSD sauf le volume, la luminosité et le contraste. Toute tentative d’activation de commande OSD lorsque ce dernier est en mode verrouillé provoque l’apparition d ‘un écran informant que les commandes OSD sont verrouillées. Pour activer la fonction de verrouillage de l’OSD, maintenez enfoncés en même temps le bouton « 1<->2/ RESET » et la touche « + ». Pour désactiver le verrouillage de l’OSD, maintenez enfoncés en même temps le bouton « 1<->2/ RESET » et la touche « + ». Avertissements OSD ERREUR RESOLUTION Si MARCHE est sélectionné, un message apparaîtra sur l’écran après 45 secondes, vous signalant que la résolution n’est pas optimale. INFORMATION ÉCRAN Indique le nom du modèle et les numéros de série de votre moniteur. Français EXPANSION Sélectionne le mode de zoom. PLEIN : La taille de l’image est agrandie à 1680 x 1050, quelle que soit sa résolution. ASPECT : L’image est agrandie sans modification des proportions. Les menus Avertissements OSD disparaissent avec le bouton SELECT. PAS DE SIGNAL : Cette fonction vous avertit quand il n’y a pas de signal. Après mise sous tension du moniteur, ou s’il y a modification du signal d’entrée ou encore s’il n’y a pas de signal vidéo actif, la fenêtre Pas de signal apparaît. ERREUR RESOLUTION : Cette fonction vous avertit de l’utilisation en résolution optimisée. Après la mise sous tension, ou en cas de changement du signal d’entrée, ou si le signal vidéo ne possède pas la résolution appropriée, la fenêtre Notification de résolution s’affiche. Cette fonction peut être désactivée dans le menu OUTIL. HORS LIMITE : Cette fonction affiche un conseil sur la résolution optimisée et le taux de rafraîchissement recommandés. Après la mise sous tension ou en cas de modification du signal d’entrée ou encore si le signal vidéo ne possède pas la résolution appropriée, le menu Hors limites s’affiche. Français-4 04_French
