BEDIENUNGSANLEITUNG PV 23XO PEAVEY
Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.
Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.
VORSICHT: Risiko - Elektrischer Schlag! Nicht öffnen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.
WARNING: Um elektrischen Schlag oder Brandgefahr zu verhindern, sollte dieser Apparat nicht Regen oder Feuchtigkeit ausgesetzt werden und Gegenstände mit Flüssigkeiten gefuellt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendet wird,lesen Sieitte den Funktionsführer fur weitere Warnungen.
ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:
C E
- Lesen Sie sich diese Anweisungen durch.
- Bewahren Sie diese Anweisungen auf.
- Beachen Sie alle Warnungen.
- Befolgen Sie alle Anweisungen.
- Setzen Sie these Gerät nicht in der Nähe von Wasser ein.
- Reinigen Sie es nur mit einem trockenen Tuch.
- Blockieren Sie keine der Luftungsöffnungen. Führn Sie die Installation gemäß den Anweisungen des Herstellers durch.
- Installieren Sie das Gerät nicht geben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
- Beeinträchtigen Sie nicht die Sicherheitswirkung des gapolten Steckers bzw. des Erdungssteckers. Ein gapolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient ihrer Sicherheit. Soltte der beiliegende Stecker nicht in ihre Steckdose passen, wenden Sie sichitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu halten.
- Schützen Sie das Netzkabel, sodass niemand darauf auf tritt oder es geknicht wird, insbesondere an Steckern oder Buchsen und ihren Austritsstellen aus dem Gerät.
- Hinweis – Nur für Großbritannien: Sollte die Farbe der Drähte in der Netzleitung deses Geräts nicht mit den Klemmen in Ihrtem Stecker übereinstimmen, gehen Sie folgendermaßen vor:
a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden.
b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden.
c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden.
- Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
- Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauf wurde. Wir ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besondere vorsichtig, damit er nicht umkippt und möglicherweise jeder verletzt wird.
- Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
- Lassen Sie samlliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchfuhren. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.
- Der ErdungsstiftarfneenterntwerdenAuf Wunsch sendewir Ihnen gerne ourere Kostenlose Broschure „Shock Hazard and Grounding" (Gefahr durch elektrischen Schlag und Erdung) zu.SchlieBen Sie nur an die Stromversorgung der Art an, die am Gerat neben dem Netzkabel angegeben ist.
- Wenn these Product in ein Gerate-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.
- Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Menschen zu Menschen verschienen, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärn ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:
Dauer pro Tag in Stunden
Gerauschpegel dBA, langsame Reaktion
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 1 ½ | 102 |
| 1 | 105 |
| ½ | 110 |
| ¼ oder weniger | 115 |
Laut OSHA kann jeder Belastung über den oberstehenden zulässigen Grenzwert zu einem gewissen Gehörverlust führen. Sollte die Belastung die oberstehenden Grenzwerte übersteigen, müssen beim Betrieb these Verstärkungssysteme Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schaldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie diese Verstärkungssystem hohe Schaldruckpegel erzeugen können, beim Betrieb these Geräts einen Gehörschutz zuTRAgen.
BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

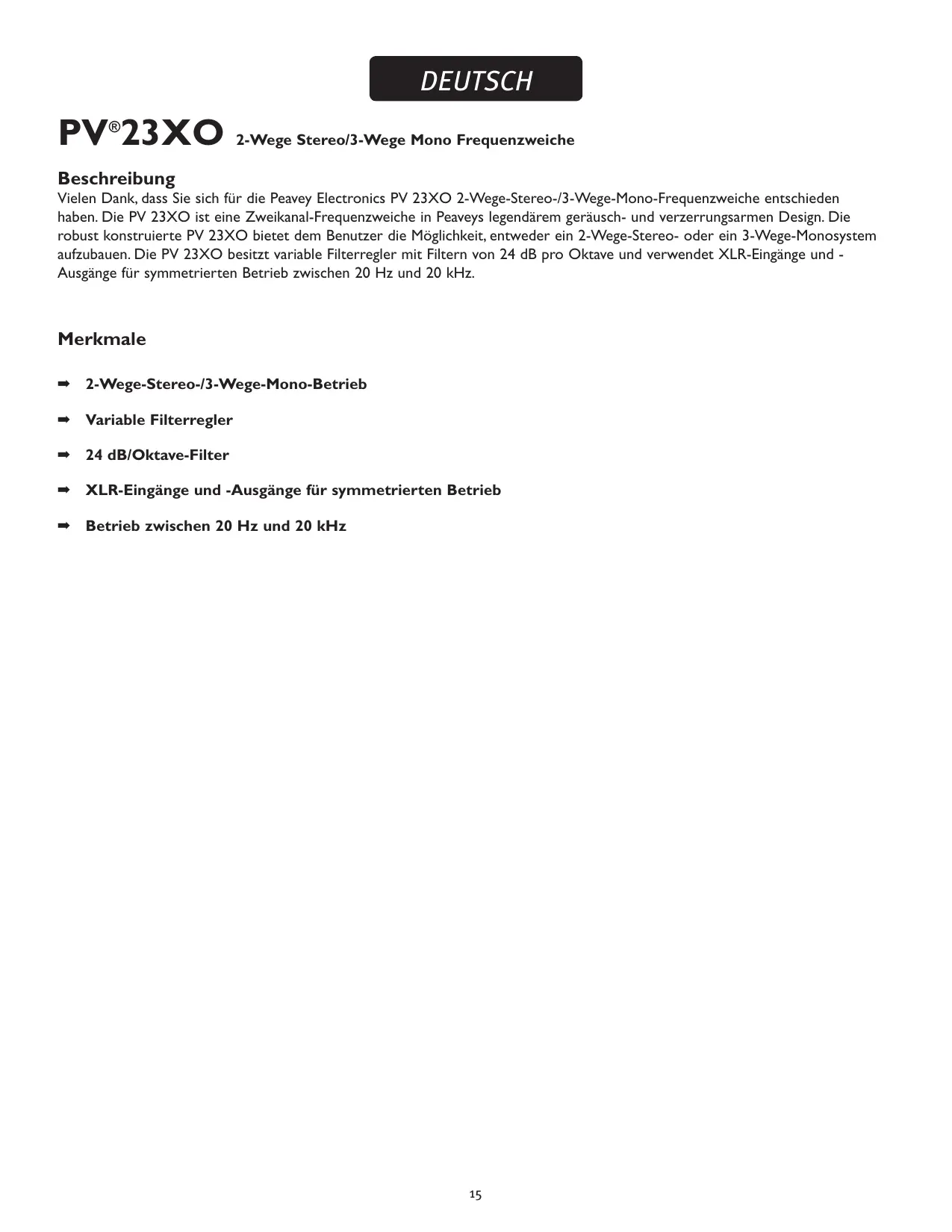

Vielen Dank, dass Sie sich für die Peavey Electronics PV 23XO 2-Wege-Stereo-/3-Wege-Mono-Frequenzweiche entschieden haben. Die PV 23XO ist eine Zweikanal-Frequencyzweiche in Peaveys legendärem gerausch- und verzerrungsarmen Design. Die robust konstruierte PV 23XO bietet dem Benutzer die Möglichkeit, entweder ein 2-Wege-Stereo- oder ein 3-Wege-Monosystem aufzubauen. Die PV 23XO besitzt variable Filterregler mit Filter von 24 dB pro Oktave und verwendet XLR-Eingänge und -Ausgänge für symmetrierten Betrieb zwischen 20 Hz und 20 kHz.
Merkmale
2-Wege-Stereo-/3-Wege-Mono-Betrieb
Variable Filterregler
24 dB/Oktave-Filter
XLR-Eingänge und -Ausgänge für symmetrierten Betrieb
Betrieb zwischen 20Hz und 20kHz

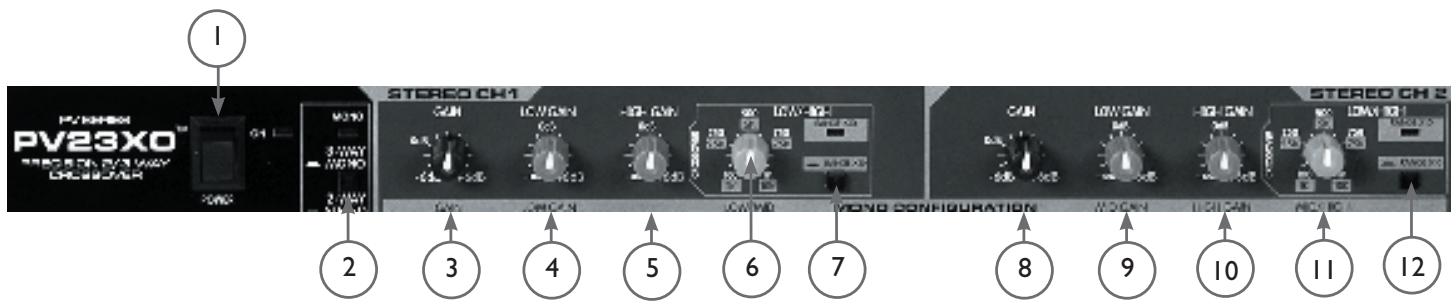

VORDERSEITE
POWER-SCHALTER (I)
Steht dieser Kippschalter mit 2 Stellungen auf ON, wird das Gerät mit Netzstrom versorgt. Die rote LED rechts vom Netzschalter zeigt an, dass das Gerät am Netz ist (ON).
MODE-SCHALTER (2)
WARNING
DER AN/AUS SCHALTER IN DIESEM GERÄT UNDERBRICHT NICTBE SEITEN DES NETZES. AUCH WENN DER SCHALTER AUF "AUS" STEHT KANN IM INNERN DES GERÄTES IMMER NOCH GEFÄHRliche ELEKTRISCHE ENERGIEN VORHANDEN SEIN.
Mit thisem Schalter wahlen Sie zwischen Zweiwege-Stereo- oder Dreiwge-Mono-Betrieb. Die rote LED über dem Mode-Schalter zeigt an, dass der Mono-Modus gewählt ist.
INPUT-GAIN-REGLER (Kanal I) (3)
Mit dieser Regler lassst sich der Kanal-I-Gain zwischen Mischpult und Verständern für Kanal I optimieren. Der Regelbereich beträgt 0 dB bis +12 dB.
LOW-GAIN-REGLER (Kanal I) (4)
Regelt den Ausgangspegel des niederfrequenten Signals von Kanal I (Signal unter dem gewählten Überschneidungspunkt) am XLR-Tiefenausgang von Kanal I.
HIGH-GAIN-REGLER (Kanal I) (5)
Regelt den Ausgangspegel des hochfrequenten Signals von Kanal I (Signal über dem gewählten Überschneidungspunkt) am XLR-Höhmausgang von Kanal I.
CROSSOVER-WAHLSCHALTER (Kanal I Tiefen/Höhen) (6)
Gestattet dem Anwender die Auswahr der gewünschten Übergangsfrequency für die Tiefen und Höhen von Kanal I. Je nach Stellung des Range-Schalters liegt der Regelbereich zwischen 100 Hz und 1 kHz oder 1 kHz und 10 kHz.
RANGE-SCHALTER (x10) (Kanal I Tiefen/Höhen) (7)
Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert. In diesen Falländert sich der Bereich von 100 Hz bis 1 kHz auf 1 kHz bis 10 kHz. Wenn „Range ×10“ aktiv ist, leuchtet die rote LED über dem Schalter.
INPUT-GAIN-REGLER (Kanal 2) (8)
Mit diesen Regler{lsst sich der Kanal-2-Gain zwischen Mischpult und Verstärkern fur Kanal 2 optimieren. Der Regelbereich beträgt 0 dB bis +12 dB.
LOW-GAIN-REGLER (Kanal 2) (9)
Regelt den Ausgangspegel der niederfrequenten Signale von Kanal 2 (Signal unter der gewählten Übergangsfrequency) am XLR-Tiefenausgang von Kanal 2.
HIGH-GAIN-REGLER (Kanal 2) (10)
Regelt den Ausgangspegel des hochfrequenten Signals von Kanal 2 (Signal über der gewählten Übergangsfrequency) am XLR-Höhmausgang von Kanal 2.
CROSSOVER-WAHLSCHALTER (Kanal 2 Tiefen/Höhen) (I I)
Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequency für die Tiefen und Höhen von Kanal 2. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 100Hz und 1kHz oder 1kHz und 10kHz .
RANGE-SCHALTER (x10) (Kanal 2 Tiefen/Höhen) (I2)
Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert. In diesen Falländert sich der Bereich von 100 Hz bis 1 kHz auf 1 kHz bis 10 kHz. Wenn „Range ×10" aktiv ist, leuchtet die rote LED über dem Schalter.

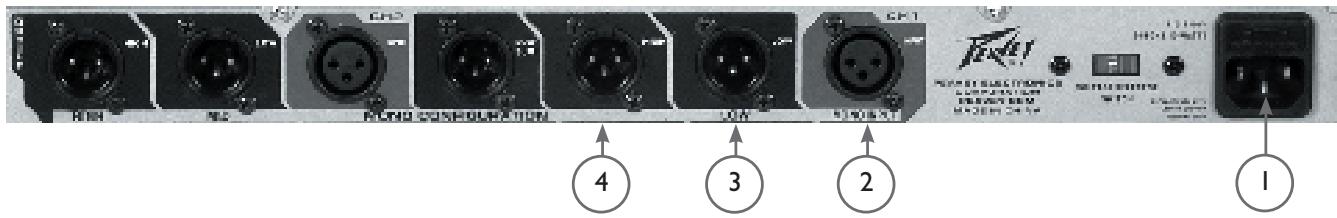

RÜCKSEITE
IEC-NetzSTECKER (I)
Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei.
Der Erdungsstift eines Gerätsarf keinesfalls entfernt werden. Er ist zu ihrer Sicherheitvorhanden. Fehlt der Erdungsstift an der verwendeten Steckdose, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um elektrische Schlge oder Brände auszuschreiben, müssen der Equalizer sowie samtliche zugehörigen Ausrüstungsteile korrekt geerdet werden.
In den IEC-NetzSTECKER ist der NETZSICHERUNGSHALTER integriert. Lösst sich these Gerät aus irgendem Grund nicht einschalten, entfern den Sie die Sicherung, indem Sie den Halter hersausziehen. Überprüfen Sie, ob die Sicherung betriebsbereit ist. Ist dies nicht der Fall, ersetzen Sie diese Sicherung durch eine Sicherung gleichen Typs mit dem gleichen Wert. Sollte die Sicherung weiter Probleme bereiten, wenden Sie sich an ein zugelassenes Peavey-Service-Center in ihrer Höhe.
INPUT (Kanal I) (2)
These 3-Pin-Buchse (XLR-male) sorgt fur einen symmetrierten Ausgang der niedrigen Frenzen fur Kanal I.

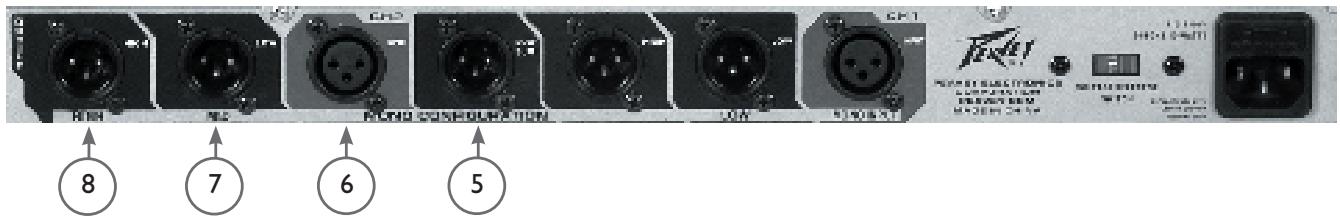

HIGH OUTPUT (Kanal I) (4)
These 3-Pin-Buchse (XLR-male) sorgt fur einen symmetrierten Ausgang der hohen Frenzen fur Kanal I.
LOW SUM OUTPUT (5)
These 3-Pin-Buchse (XLR-male) sorgt für einen symmetrierten Ausgang der summierten niedrigen Frenzen für Kanal I und Kanal 2.
INPUT (Kanal 2) (6)
These 3-Pin-Buchse (XLR-female) sorgt fur einen symmetrierten Eingang fur Kanal 2.
These 3-Pin-Buchse (XLR-male) sorgt fur einen symmetrierten Ausgang der niedrigen Frenzenen fur Kanal 2.
HIGH OUTPUT (Kanal 2) (8)
These 3-Pin-Buchse (XLR-male) sorgt fur einen symmetrierten Ausgang der hohen Frenquenzen fur Kanal 2.

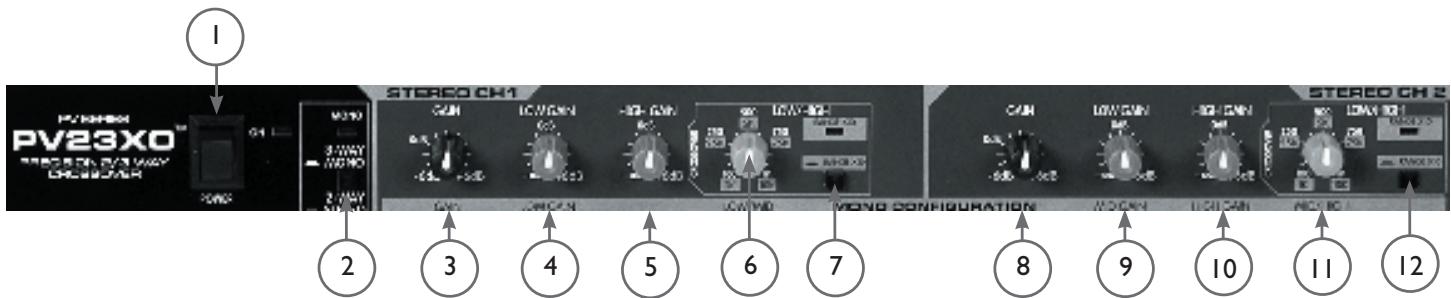

VORDERSEITE
POWER-SCHALTER (I)
Steht dieser Kippschalter mit 2 Stellungen auf ON, wird das Gerät mit Netzstrom versorgt. Die rote LED rechts vom Netzschalter zeigt an, dass das Gerät am Netz ist (ON).
WARNING
DER AN/AUS SCHALTER IN DIESEM GERÄT UNDERBRICHT NICT BEIDE SEITEN DES NETZES. AUCH WENN DER SCHALTER AUF "AUS" STEHT KANN IM INNERN DES GERÄTES IMMER NOCH GEFÄHRLiche ELEKTRISCHE ENERGIEN VORHANDEN SEIN.
MODE-SCHALTER (2)
Mit diesen Schalter wahlen Sie zwischen Zweiwege-Stereo- oder Dreiwge-Mono-Betrieb. Die rote LED über dem Mode-Schalter zeigt an, dass der Mono-Modus gewählt ist. Wenn der Schalter aktiviert ist, befindet sich die Frenzweiche im Stereo-Betrieb.
INPUT-GAIN-REGLER (3)
Mit diesen Regler lässt sich der Gain zwischen Mischpult und Verständern optimieren. Der Regelbereich beträgt 0 dB bis +12 dB.
LOW-GAIN-REGLER (4)
Regelt den Ausgangspiegel der niederfrequenten Signale (Signale unter der gewählten Übergangsfrequency) am XLR-Tiefenausgang.
HIGH-GAIN-REGLER (Kanal I) (5)
These Funktion steht im MONO-Modus nicht zur Verfugung.
CROSSOVER-WAHLSCHALTER (Tiefen/Mitten) (6)
Gestattet dem Anwender die Auswahl der gewünschten Übergangsfrequency für Tiefen und Mitten. Je nach Stellung des Range-Schalters liegt der Regelbereich zwischen 100 Hz und 1 kHz oder 1 kHz und 10 kHz.
RANGE-SCHALTER (x10) (Tiefen/Mitten) (7)
Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert. In diesen Falländert sich der Bereich von 100 Hz bis 1 kHz auf 1 kHz bis 10 kHz. Wenn „Range x10“ aktiv ist, leuchtet die rote LED über dem Schalter.
INPUT-GAIN-REGLER (Kanal 2) (8)
These Funktion steht im MONO-Modus nicht zur Verfugung.
MID-GAIN-REGLER (9)
Regelt den Ausgangspiegel der Mittensignale (Signale unter der gewählten Übergangsfrequency) am XLR-Mittenausgang.
HIGH-GAIN-REGLER (10)
Regelt den Ausgangspegel der Höhen (Signale über der gewählten Übergangsfrequency) am XLR-Höhmausgang.
CROSSOVER-WAHLSCHALTER (Mitten/Höhen) (II)
Gestattet dem Anwender die Auswahr der gewünschten Übergangsfrequency für Mitten und Höhen. Je nach Stellung des Bereichs-Schalters liegt der Regelbereich zwischen 100 Hz und 1 kHz oder 1 kHz und 10 kHz.
RANGE-SCHALTER (x10) (Mitten/Hohen) (I2)
Ist dieser Schalter aktiviert, verzehnfacht sich der am CROSSOVER-Wahlschalter angezeigte Wert. In diesen Falländert sich der Bereich von 100 Hz bis 1 kHz auf 1 kHz bis 10 kHz. Wenn „Range x10" aktiv ist, leuchtet die rote LED über dem Schalter.

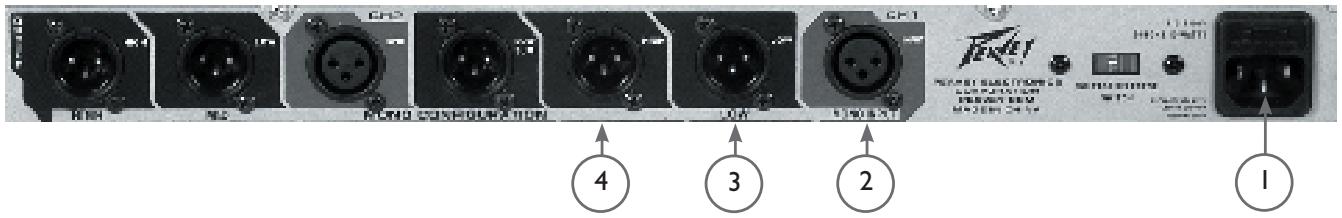

RÜCKSEITE
IEC-NetzSTECKER (I)
Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei.
Der Erdungsstift eines Gerätsarf keinesfalls entfernt werden. Er ist zu ihrer Sicherheitvorhanden. Fehlt der Erdungsstift an der verwendeten Steckdose, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden. Um elektrische Schlge oder Brände auszuschreiben, müssen der Equalizer sowie samtliche zugehörigen Ausrüstungsteile korrekt geerdet werden.
In den IEC-NetzSTECKER ist der NETZSICHERUNGSHALTER integriert. Lösst sich these Gerät aus irgendem Grund nicht einschalten, entfern den Sie die Sicherung, indem Sie den Halter hersausziehen. Überprüfen Sie, ob die Sicherung betriebsbereit ist. Ist dies nicht der Fall, ersetzen Sie diese Sicherung durch eine Sicherung gleichen Typs mit dem gleichen Wert. Sollte die Sicherung weiter Probleme bereiten, wenden Sie sich an ein zugelassenes Peavey-Service-Center in Ihrer Höhe.
INPUT (2)
These 3-Pin-Buchse (XLR-female) sorgt fur einen symmetrierten Eingang.
LOW OUTPUT (3)
These 3-Pin-Buchse (XLR-male) sorgt fur einen symmetrierten Ausgang der niedrigen Frenzen.

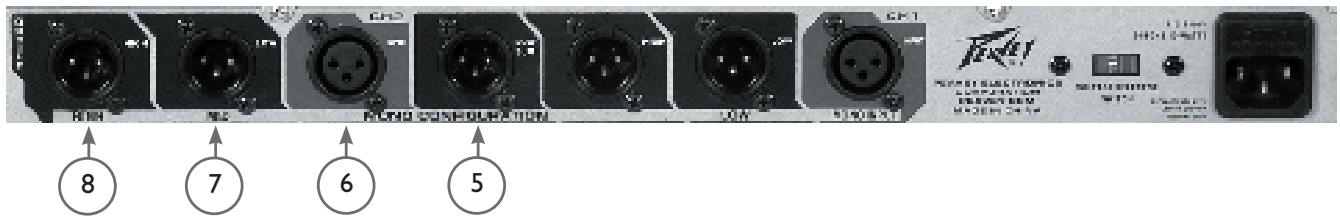

HIGH OUTPUT (Kanal I) (4)
These Funktion steht im MONO-Modus nicht zur Verfugung.
LOW SUM OUTPUT (5)
These Funktion steht im MONO-Modus nicht zur Verfugung.
INPUT (Kanal 2) (6)
These Funktion steht im MONO-Modus nicht zur Verfugung.
MID OUTPUT (7)
These 3-Pin-Buchse (XLR-male) sorgt fur einen symmetrierten Ausgang der Mittenfrequenzen.
HIGH OUTPUT (8)
These 3-Pin-Buchse (XLR-male) sorgt fur einen symmetrierten Ausgang der hohen Frenzenen.
PV®23X0
2-Wege-Stereo/3-Wege-Mono
TECHNISCHE DATEN
REGLER UND SCHALTER
Kanal-Gain-Regler: 0 bis +12 dB
Niederfrequenz-Pegelregler: - bis +6 dB
Hochfrequenz-Pegelregler: - bis +6 dB
Niederfrequenz -Hochfrequenz-Frequenzweiche: Bereich 100 Hz bis 1 kHz x10: Ändert Niederfrequenz
in Mittenfrequenz, von (100 Hz bis 1 kHz) in
(1kHz bis 10 kHz)
2-Wege-Stereo/3-Wege-Mono schaltet die
Anlagezwischen 2-Wege-Stereo und 3-Wege-Mono
FREQUENZVERHALTEN
Jeder Ausgang beträgt -3 dB an der gewählten Übergangsfrequency. Die Ausgänge sind innerhalb ihrer jeweiligen Durchlassbänder im Wesentlichen gleichmäßig.
Verzerrung: Unter 0,02% THD bei +4 dBu, bei 1 kHz
Brummen und Rauschen: Frequenzweiche eingestellt auf 1 kHz, alle Pegelregler auf 0 dB, 22 Hz bis 22 kHz, ungewichteter Gain bei 0 dB(ref +4 dBu) - 90 dB
Niederfrequenzausgang: -86 dBu unter 80 dB
Hochfrequenzausgang: -84 dBu unter -78 dB
Max. Eingangspegel: +14 dBu, (Kanal-Gain bei 0 dB, Eingangspegelregler auf 0 dB) +22 dBu
Maximaler Ausgangspegel: +22 dBu, unsymmetriert +28 dBu, symmetriert
Eingangsimpedanz: 10 k ohm unsymmetriert
STECKER
Eingänge: XLR, symmetriert
Ausgänge: XLR, symmetriert
Leistungsbedarf: 120 V Wechselstrom, 50/60 Hz, 20 watt (Inlandsmodell)
