Type de produit	Filtre actif (crossover) pour systèmes de sonorisation
Marque	PEAVEY
Modèle	PV 23XO
Catégorie	Table de mixage (crossover)
Mode de fonctionnement	2 voies stéréo ou 3 voies mono (sélectionnable)
Pente du filtre	24 dB/octave
Gamme de fréquences	20 Hz à 20 kHz
Fréquences de coupure	Variables : 100 Hz - 1 kHz ou 1 kHz - 10 kHz (selon sélecteur)
Gain d'entrée	0 à +12 dB par canal
Contrôle de niveau graves/aigus	-∞ à +6 dB
Entrées	XLR femelle symétrisées (2 canaux)
Sorties	XLR mâle symétrisées (low, high, mid selon mode)
Impédance d'entrée	10 kΩ (asymétrique)
Niveau d'entrée maximum	+14 dBu (gain à 0 dB) / +22 dBu
Niveau de sortie maximum	+22 dBu asymétrique, +28 dBu symétrique
Bruit résiduel	-90 dB (22 Hz - 22 kHz, ref +4 dBu)
Alimentation	120 V AC, 50/60 Hz, 20 W (modèle américain)
Fusible	Incorporé dans le connecteur IEC
Entretien et nettoyage	Utiliser un chiffon sec uniquement
Sécurité	Ne pas ouvrir l'appareil, utiliser une prise avec terre, éviter l'humidité
Réparabilité	Confier toute réparation à un technicien agréé Peavey

FOIRE AUX QUESTIONS - PV 23XO PEAVEY

Comment basculer entre le mode 2 voies stéréo et 3 voies mono ?

Utilisez le sélecteur de mode (référence 2) sur la face avant. La LED rouge correspondante s'allume en mode mono. En mode 2 voies stéréo, chaque canal (1 et 2) fonctionne indépendamment avec ses propres réglages.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le fusible situé dans le connecteur d'alimentation IEC. Débranchez l'appareil, retirez le porte-fusible et inspectez-le. S'il est grillé, remplacez-le par un fusible de même caractéristique (type et calibre). Si le problème persiste, contactez un centre agréé Peavey.

Comment régler la fréquence de coupure ?

Utilisez le potentiomètre de fréquence (réf. 6 pour canal 1, réf. 11 pour canal 2) ainsi que le sélecteur x10 (réf. 7 et 12). Le sélecteur choisit la gamme (100 Hz - 1 kHz ou 1 kHz - 10 kHz) et le potentiomètre ajuste la fréquence précise dans cette gamme.

Quelle est la fonction du contrôle de gain d'entrée ?

Le contrôle de gain (réf. 3 pour canal 1, réf. 8 pour canal 2) permet d'ajuster le niveau du signal d'entrée de 0 à +12 dB afin d'optimiser le rapport signal/bruit avant l'étage de puissance.

Puis-je utiliser le PV 23XO en mode 3 voies mono ?

Oui. Sélectionnez le mode 3 voies mono avec le sélecteur de mode (réf. 2). Dans ce mode, les canaux 1 et 2 sont combinés : le canal 1 gère les graves et medium, le canal 2 gère les medium et aigus. Reportez-vous au manuel pour le détail des réglages.

Comment brancher mes enceintes sur le PV 23XO ?

Connectez vos amplificateurs de puissance aux sorties XLR correspondantes : Low Output pour les graves, High Output pour les aigus (et Mid Output en mode 3 voies). Les sorties sont symétrisées. Utilisez des câbles XLR mâles vers les entrées de vos amplis.

Que signifient les voyants LED rouges ?

La LED d'alimentation (à côté de l'interrupteur) indique que l'appareil est sous tension. Les LED près des sélecteurs de mode et de filtre x10 s'allument pour confirmer l'activation du mode mono ou de la gamme haute (1 kHz - 10 kHz).

Quel type de câble utiliser pour les entrées et sorties ?

Utilisez des câbles XLR symétriques (3 conducteurs) pour préserver l'intégrité du signal et réduire le bruit. Les entrées sont des XLR femelles, les sorties des XLR mâles.

Y a-t-il un risque de choc électrique avec cet appareil ?

Oui, comme tout appareil électrique. Ne jamais ouvrir le boîtier, ne pas exposer à l'humidité, et toujours utiliser une prise de courant avec terre. L'interrupteur d'alimentation ne coupe pas toutes les tensions internes.

Comment nettoyer le PV 23XO ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager les composants.

MODE D'EMPLOI PV 23XO PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.

1. N'utilisez que des fixations approuvées par le fabricant. Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci.
2. Il est conseillé de déconnecter du secteur libre et une unité en cas d'orige ou de durée prolongée sans utilisation.
3. Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
4. Ne déconnectez jamais la prise de terre de votre unité.
5. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
6. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'écoute. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par Jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 1/2	102
1	105
1/2	110
1/4 ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreillette de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

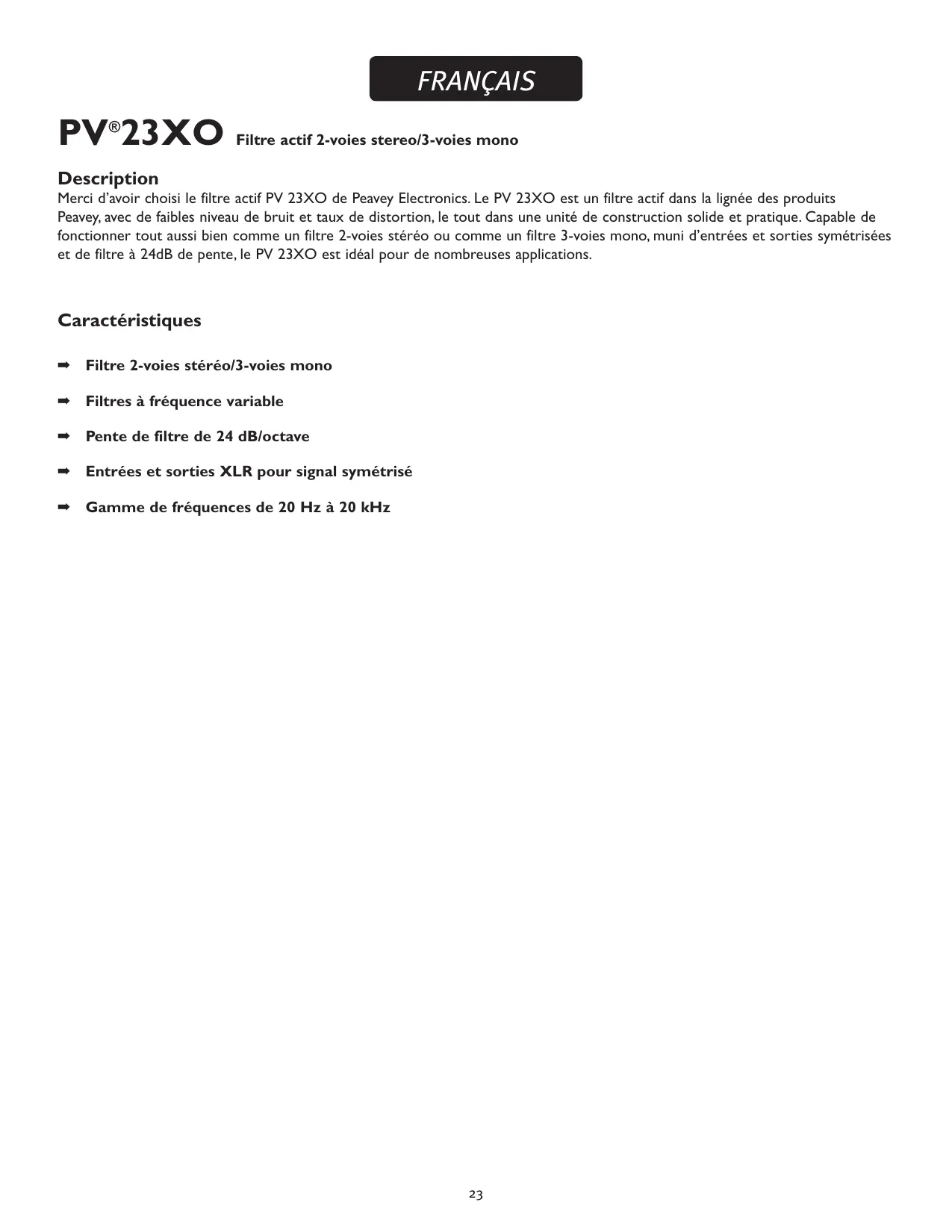

Description

Merci d'avoir besoin du filtré actif PV 23XO de Peavey Electronics. Le PV 23XO est un filtré actif dans la lignée des produits Peavey, avec de faibles niveaux de bruit et taux de distortion, le tout dans une unité de construction solide et pratique. Capable de fonctionner tout aussi bien comme un filtré 2-voies stéréo ou comme un filtré 3-voies mono, muni d'entrées et sorties symétrisées et de filtre à 24dB de pente, le PV 23XO est idéal pour de nombreuses applications.

Caractéristique

Filtre 2-voies stéréo/3-voies mono Filtres à fréquence variable Pente de filtre de 24 dB/octave Entrées et sorties XLR pour signal symétrisé Gamme de fréquences de 20 Hz à 20 kHz

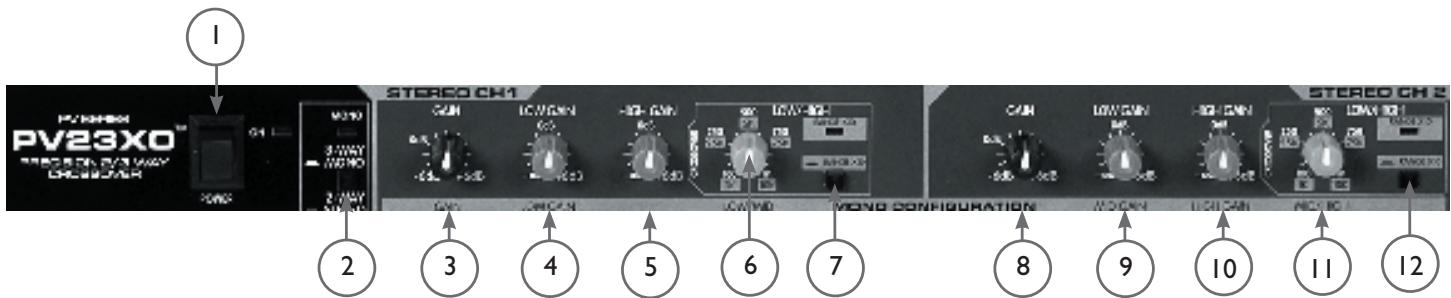

Interrupteur d'alimentation (i)

Cet interrupteur permet de mettre en ou sous tension. Votre unité est active lorsqu'un interrupteur est sur la position annotée ON, la LED rouge correspondante illuminée.

Attention

L'INTERRUPTEUR D'ALIMENTATION NE COUPE PAS CELLE-CI AUX DEUX BORNES ET DE L'ENERGIE ELECTRIQUE PEUT ETRE PRESENTE DANS CERTAINS COMPOSANTS APRES LA MISE HORS-TENSION.

Selecteur de mode (2)

Ce sélecteur vous permet de choisir entre les deux modes de fonctionnement de votre unité: 2-voies stéréo ou 3-voies mono. La LED rouge correspondante s'illumine pour indiquer l'activation du mode mono.

Controle de GAIN d'entree (canal i) (3)

Ce contrôle vous permet d'optimiser le gain du signal du canal I pour les étages de puissance. Il permet une altération de 0 à +12dB.

Controle des BASSES frequences (canal i) (4)

Ce contrôle vous permet d'optimiser le signal basses-fréquences du canal I pour l'envoi à l'étage de puissance correspondant, présente à la sortie XLR annotée 'low output' du canal I.

Controle des HAUTES frequences (canal i) (5)

Ce contrôle vous permet d'optimiser le signal haute-fréquences du canal I pour l'envoi à l'étage de puissance correspondant, présente à la sortie XLR annotée 'high output' du canal I.

Controle de la frequency de filtre (canal i grave/aigu) (6)

Ce contrôle vous permet deCHOISIR LA FREQUENCY DE COUPURE entre les deux gamas de fréquences (graves et aigues). L'échéonnage est entre 100 Hz et 1 kHz ou 1 kHz et 10 kHz selon la position du sélecteur de filtré (7).

SELECTEUR DE FILTRE (x 10) (Canal I Grave/Aigu) (7)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre 100 Hz à 1 kHz ou de 1 kHz à 10 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

Controle de GAIN d'entree (canal 2) (8)

Ce contrôle vous permet d'optimiser le gain du signal du canal 2 pour les étages de puissance. Il permet une allocation de 0 à +12dB.

Controle des BASSES frequences (canal 2) (9)

Ce contrôle vous permet d'optimiser le signal basses-fréquences du canal 2 pour l'envoi à l'étage de puissance correspondant, présente à la sortie XLR annotée 'low output' du canal 2.

Controle des HAUTES frequences (canal 2) (10)

Ce contrôle vous permet d'optimiser le signal haute-fréquences du canal 2 pour l'envoi à l'étage de puissance correspondant, présente à la sortie XLR annotée 'high output' du canal 2.

Controle de la frequency de filtre (canal 2 grave/aigu) (II)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (graves et aigues). L'échelonnement est entre 100Hz et 1kHz ou 1kHz et 10kHz selon la position du sélecteur de filtre (12).

SELECTEUR DE FILTRE (x 10) (Canal 2 Grave/Aigu) (12)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre 100Hz à 1kHz ou de 1kHz à 10kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

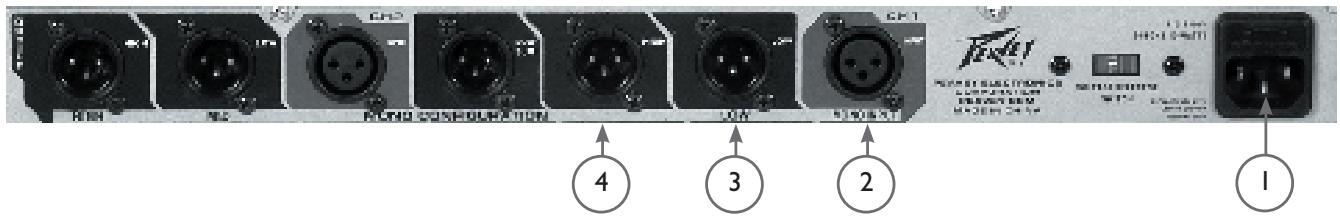

Panneau arriere

Ce connecteur d'alimentation est au standard IEC. Un cordon aux spécifications adaptées est inclus dans le carton d'emballage.

Toujours relier votre unité à une prise munie d'une connexion à la terre, et celle-ci correctement reliée au circuit électrique.

Le fusible principal de votre unité est incorporé dans ce connecteur. Si votre unité ne se met pas sous tension après connexion à la source d'alimentation électrique, vérifiez ce fusible. Pour cela, déconnectez votre unité, stérole l'habitatcle du fusible du connecteur de votre unité, et vérifiez l'état du fusible. Si le fusible est endommagé, remplacez-le avec un autre de même caractéristiques. Si le problème persiste, contactez vos révérant ou un centre agréé Peavey.

Ce connecteur XLR femelle est symétrisé et vous permet d'envoyer le signal audio au canal I.

SORTIE Basses-frequences (canal i) (3)

Ce connecteur mâle XLR vous permet d'envoyer le signal basses-fréquences du canal I vers l'étage de puissance correspondant.

SORTIE Hautes-frequences (canal i) (4)

Ce connecteur mâle XLR vous permet d'envoyer le signal haute-féquences du canal I vers l'étage de puissance correspondant.

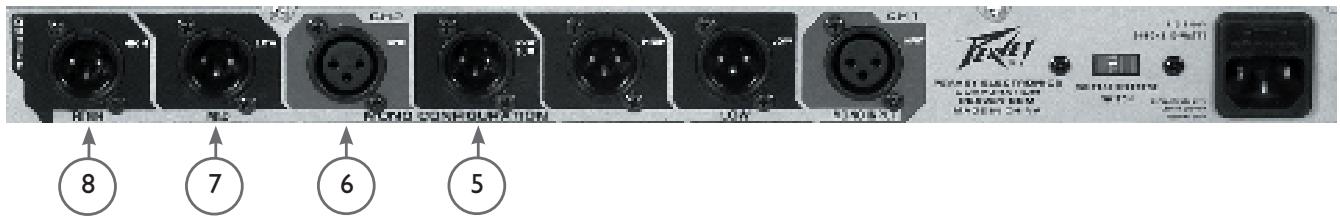

SORTIE Basses-frequences couplees (5)

Ce connecteur mâle XLR vous permet d'envoyer le signal basses-fréquences général (somme des canaux I et 2) vers l'étage de puissance correspondant.

Ce connecteur XLR femelle est symétrisé et vous permet d'envoyer le signal audio au canal 2.

SORTIE Basses-frequences (canal 2) (7)

Ce connecteur mâle XLR vous permet d'envoyer le signal basses-fréquences du canal 2 vers l'étage de puissance correspondant.

SORTIE Hautes-frequences (canal 2) (8)

Ce connecteur mâle XLR vous permet d'envoyer le signal haute-féquences du canal 2 vers l'étage de puissance correspondant.

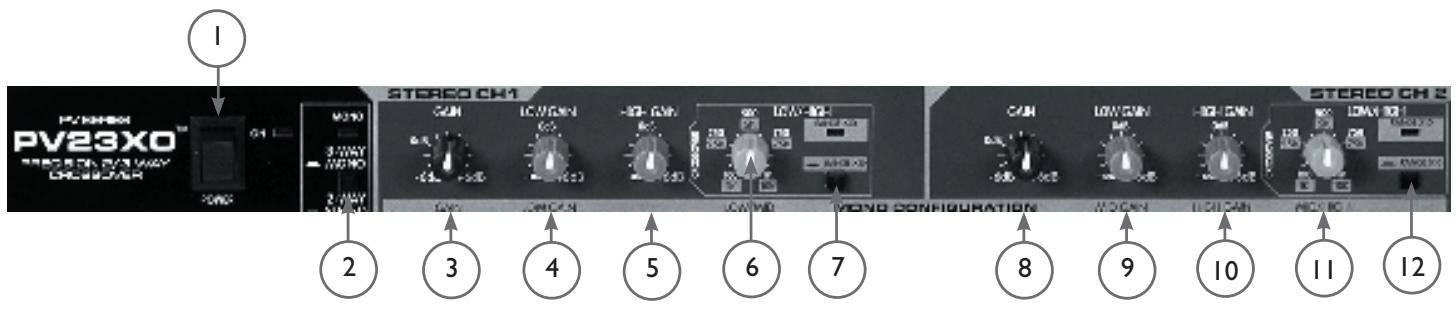

Interrupteur d'alimentation (i)

Cet interrupteur permet de mettre votre unité sous/hors tension. Votre unité est active lorsque cet interrupteur est sur la position annotée ON, la LED rouge correspondante illuminée.

Attention

L'INTERRUPTEUR D'ALIMENTATION NE COUPE PAS CELLE-CI AUX DEUX BORNES ET DE L'ENERGIE ELECTRIQUE PEUT ETRE PRESENTE DANS CERTAINS COMPOSANTS APRES LA MISE HORS-TENSION.

Selecteur de mode (2)

Ce sélecteur vous permet de choisir entre les deux modes de fonctionnement de votre unité: 2-voies stéréo ou 3-voies mono. La LED rouge correspondante s'illumine pour indiquer l'activation du mode mono.

Controle de GAIN d'entree (3)

Ce contrôle vous permet d'optimiser le gain du signal pour les étages de puissance. Il permet une modulation de 0 à +12 dB.

Controle des BASSES frequences (4)

Ce contrôle vous permet d'optimiser le signal basses-fréquences pour l'envoi à l'étage de puissance correspondant, présente à la sortie XLR annotée 'low output'.

Controle des HAUTES frequences (canal i) (5)

Ce contrôle n'est pas actif en mode mono.

Controle de la frequency de FILTR (grave/mémium) (6)

Ce contrôle vous permet de choisir la fréquence de coupure entre les gammes de fréquences graves et medium. L'échelonnement est entre 100 Hz et 1 kHz ou 1 kHz et 10 kHz selon la position du sélecteur de filtre (7).

Selecteur de filtre (x 10) (canal i grave/ MEDIUM) (7)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire à vos enceintes/système de diffusion. Le choix est entre 100 Hz à 1 kHz ou de 1 kHz à 10 kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

Controle de GAIN d'entree (canal 2) (8)

Ce contrôle n'est pas actif en mode mono.

Controle des frequences MEDIUM (9)

Ce contrôle vous permet d'optimiser le signal des fréquences Médium pour l'envoi à l'étage de puissance correspondant, présente à la sortie XLR annotée 'mid output'.

Controle des HAUTES frequences (10)

Ce contrôle vous permet d'optimiser le signal haute fréquences pour l'envoi à l'étage de puissance correspondant, présente à la sortie XLR annotée 'high output'.

Controle de la frequency de FILTR (medium/aigu) (i i)

Ce contrôle vous permet de choisir la fréquence de coupure entre les deux gammes de fréquences (graves et aigues). L'échelonnement est entre 100Hz et 1kHz ou 1kHz et 10kHz selon la position du sélecteur de filtre (12).

Selecteur de filtre (x 10) (mémium/aigu) (I2)

Ce sélecteur vous permet de choisir la gamme de fréquences de coupure nécessaire pour vos enceintes/système de diffusion. Le choix est entre 100Hz à 1kHz ou de 1kHz à 10kHz. La LED rouge correspondante s'illumine si la seconde est sélectionnée.

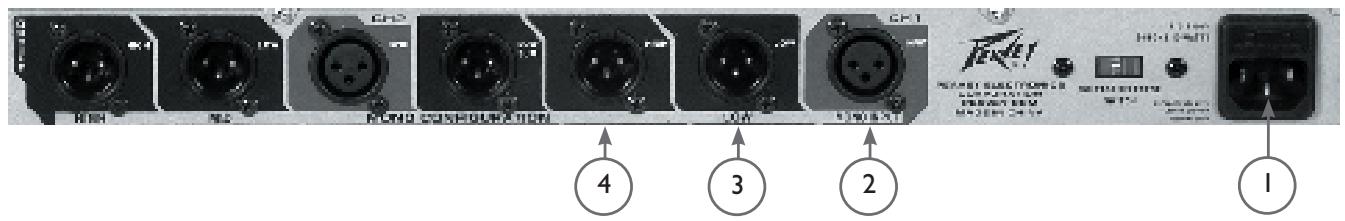

Panneau arriere

Ce connecteur d'alimentation est au standard IEC. Un cordon aux spécifications adaptées est inclu dans le carton d'emballage.

Toujours relier votre unité à une prise munie d'une connexion à la terre, et celle-ci correctement reliée au circuit électrique.

Le fusible principal de votre unité est incorporé dans ce connecteur. Si votre unité ne se met pas sous tension après connexion à la source d'alimentation électrique, vérifiez ce fusible. Pour cela, déconnectez votre unité, stérolez l'habitatc du fusible du connecteur de cette unité, et vérifiez l'état du fusible. Si le fusible est endommagé, remplacez-le avec un autre de même caractéristiques. Si le problème persiste, contactez votre revendeur ou un centre agréé Peavey.

Ce connecteur XLR femelle est symétrisé et vous permet d'envoyer le signal audio à votre unité.

SORTIE Basses-frequences (3)

Ce connecteur mâle XLR vous permet d'envoyer le signal basses-fréquences vers l'étage de puissance correspondant.

SORTIE Hautes-frequences (canal i) (4)

Cette sortie n'est pas active en mode mono.

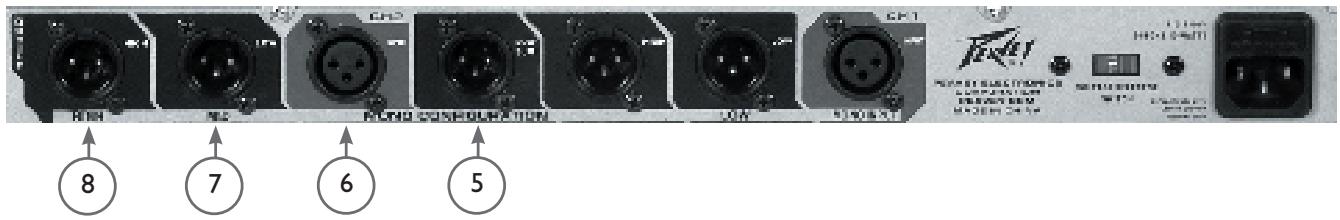

SORTIE Basses-frequences couplees (5)

Cette sortie n'est pas active en mode mono.

Cette sortie n'est pas active en mode mono.

SORTIE Frequences MEDIUM (7)

Ce connecteur mâle XLR vous permet d'envoyer le signal des fréquences Médium vers l'étage de puissance correspondant.

SORTIE Hautes-frequences (8)

Ce connecteur mâle XLR vous permet d'envoyer le signal haute-féquences vers l'étage de puissance correspondant.

PV®23X0

Contrôle de gain de canal: de 0 à +12 dB

Contrôle de niveau des basses-fréquences: de -∞ à +6 dB

Contrôle de niveau des hautes-fréquences: de -∞ à +6 dB

Fréquence de séparation basses/hautes fréquences: Sélecteur 100 Hz à 1 kHz x10: Change la gamme de fréquence de séparation entre (de 100 Hz à 1 kHz) et (de 1 kHz à 10 kHz) 2-voies stéreo reproduction/3-voies mono change le mode de fonctionnement de votre unité

Reponse en frequences

Chaque sortie est à -3 dB aux fréquences de séparation. Les sorties ont sinon une réponse plate (pas de déformation de tonalité).

Niveau de bruit: Contrôles de filtrage @ 1 kHz, tous les contrôles de niveau à 0 dB; de 22 Hz à 22 kHz, sans charge de gain @ 0 dB(ref +4 dBu) - 90 dB

Sortie basses-fréquences: -86 dBu en dessous de 80 dB

Sortie hautes-fréquences: -84 dBu en dessous de -78 dB

Niveau maximum d'entrée: +14 dBu, (gain de canal @ 0 dB signal @ 0 dB) +22 dBu

Niveau maximum de sortie: +22 dBu, asymétrique +28 dBu, symétrique

Impédance d'entrée: 10 k ohms asymétrique

Connecteurs

Entrees: XLR Symétrisé

Sortie: XLR Symétrisée

Consommation: 120V AC, 50/60 Hz, 20 watts (modèle américain)
