BEDIENUNGSANLEITUNG 3D MIX PRO PEAVEY
Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.
Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.
VORSICHT: Risiko — Elektrischer Schlag! Nicht offen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführung lessen.
ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte diese Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.
ENGLISH
3D MIX PRO™
Der 3D Mix Pro™ ist ein DJ-Mixer mit zwei Line- und zwei Mikrofon-Kanälen der mit SRS®, einer Schaltung die den Sound zusammen “auseinanderzieht”, ausgestattet ist. Beide Stereo-Line-Kanäle werden mit einem 3 Band Equalizer ausgesteuert. Das Besondere daran ist die 22 dB Absenkung und 12 dB Anhebung der Frequenzen, die es erlaubt einen Mix mit verschiedenen Frenzbandern durchzuführen, z.B. Basse von Input 1 und Höhen von Input 2. Eine LED signalisiert damit, ob ein Signal auf dem entsprechenden Kanal anliegt.
Die Mikrofoneingänge besitzen getrennte Gain-Regler und ebenfalls LEDs zur Signalüberwachung. Sie benutzen gemeinsam den 2 Band Equalizer, einen 75Hz Low Cut Filter und einen Mute-Schalter. Eine Phantomspeisung (15 V) ist permanent eingeschaltet, um Kondensator Mikrofon anzuschreiben.
Ein Effekt-Loop führt ebenfalls zur Ausstattung. Das Einschleifen z.B. eines "Flange"-Effektes in die Musikkanäle per Knopfdruck ist hiermit ohne weiteres möglich. In diesen Signalweg ist auch das SRS System eingebaut, um ein noch breiteres Stereosignal zu erzeugen. Ein "Collapse"-Schalter sorgt für einen besonderen Effekt. Das anfangs Mono geschaltete Signal wird z.B. bei Beginn des Refrains auf Stereo umgeschaltet und erreicht mit SRS ungeahnte Ausmaße.
Wie bei jedem DJ-Mixer ist eine CUE-Funktion vorhanden, um Kanäle 1 und 2 sowie den Loop-Return zu prüfen. Diese Signal liegt an Kopfhörer und Main-Output an. Eine Pan-Regelung für den Kopfhörer und ein Split-Schalter erlauben ein Kombinieren von Mainsignal und CUE-Signal auf dem Kopfhörer.
Zusätzlich zum symetrischen Ausgang (Stereoklinke) besitzt der 3D Mix Pro einen Chinch Output. Ein 40 Hz Rumble-Filter kann zugeschaltet werden, um die unhörbaren, Kraft schluckenden Tiefbasse zu eliminieren. Ein Level-Meter mit 12 LEDs L/R zeigt die Stärke des Ausgangssignals an.
Der 3D Mix Pro wird von einem internen Netzteil gespeist.
EIGENSCHAFTEN
Zwei Stereo Kanäle:
Eigenschaften pro Kanal
Zwei schaltbare Stereo Eingänge
CD/Phono(Line) Schalter
100 mm leichtgangige Fader
3 Band Aktiv-EQ mit bis zu 22 dB Cut
Eingangs Gain Kontrolle
Vergoldete Chinch Buchsen
Cue Schalter mit LED
Signalanzeige durch LED
Zwei Mikrofoneingänge:
Eigenschaften pro Eingang
XLR (symetrisch) Buchsen
Signalanzeige durch LED
15 V Phantom Power
FürbeideEingängegemeinsam
2 Band EQ
Low Cut Filter (18 dB/ 75 Hz)
Mute Funktion mit LED
Master Sektion:
Leichtgangiger Crossfader (45 mm)
Main Level
Main Pan-Regelung
Booth Level
Mono Level
Loop In/Out mit LED
Loop Cue mit LED
Cue Master Level
Kopfhörer Lautstärkeregler
SRS Schalter mit LED
SRS Kontrollregler (Space)
SRS Mono-Taster
Talk over Schalter mit LED
Rumble Filter (40 Hz) Schaltbar
LED Meter 12 Segm. (-33 dB bis Clip)
Buchse für Kopfhörer
Booth outputs (6.3 mm Klinke)
Main L/R Output (Stereo Klinke symetrisch 6.3 mm und Chinch)
Mono Out (6.3 mm asymetrisch)
Zwei Erdungsanschlussse für Phono

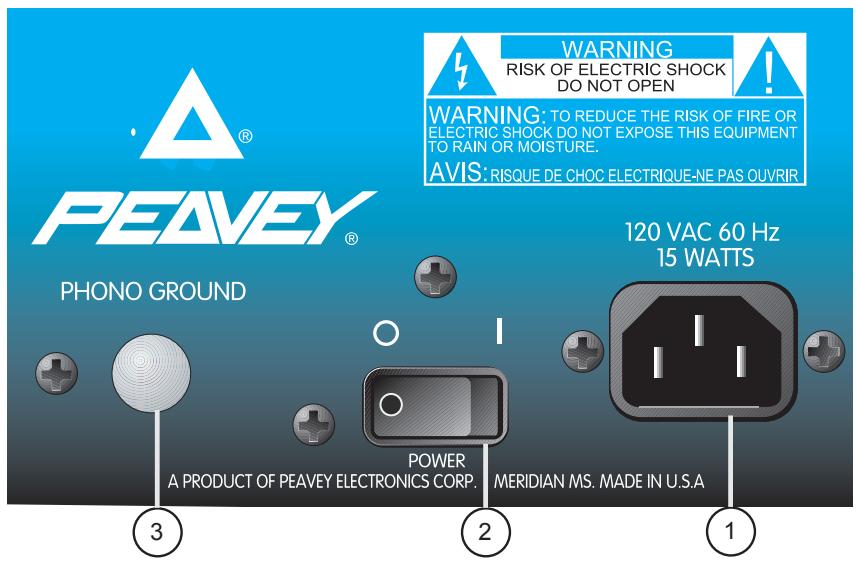

STROM UND ERDUNG
1. Kaltgeräteanschluß
Dies ist der Anschluß für das mitgelieferte
Stromkabel. Sollte desses Kabel einmal
verloren gehen,ersetzen Sie esitte nur mit einemäquivalentenKabel.
2. Ein / Aus Schalter
Hier schaltet man das Gerät ein und aus. Die LED (24) auf der Oberseite des Gerätes leuchtet wenn das Gerät eingeschaltet ist.
3. Phono Ground
Einige Plattenspieler benötigen einen
zusätzlichen Erdungsanschluß. Diese
Anschluß ist für diese Plattenspieler gedacht.

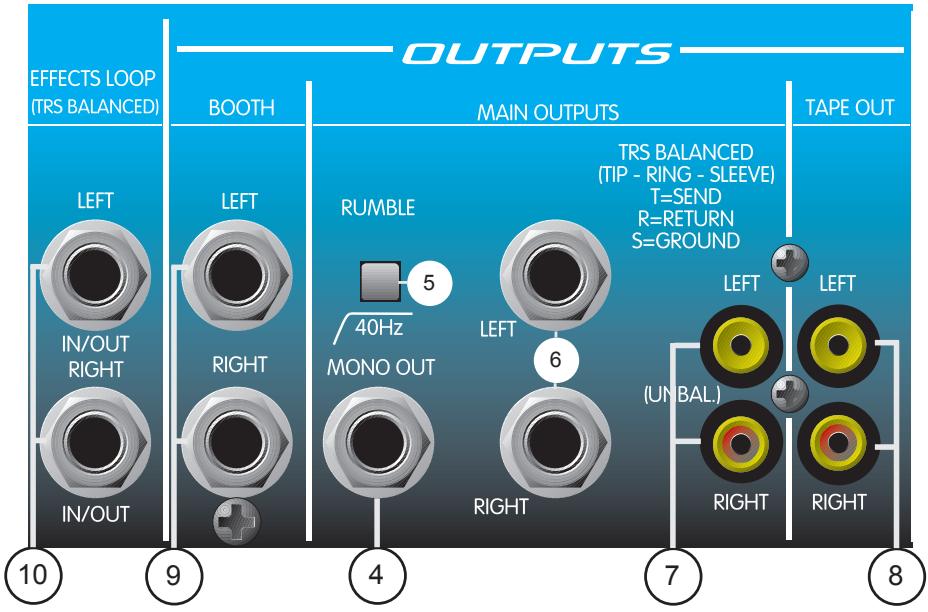

4. Mono Out
These 6.3 mm Klinkenbuchse (asymmetrisch) kann für ein Mono-Signal (L + R) an eine Subwoofer-Frequenzweiche, eine Lichtanlage oder ähnliches verwendet werden. Die Lautstärke wird mit dem Regler "MONO-LEVEL" (29) eingestellt.
5. 40 Hz Rumble Schalter
Der Rumble Filter schneidet alle unhörbaren Frenzen unter 40Hz des Main Out Signals ab. Eine Endstufe muss viel Energie aufbringen um diese Tiefbassfrequenzen zuprodukieren. Daher besteht die Endstufe mehr Resereven, wenn man diesen Filter einsetzt.
6. Main Stereo Outputs (L und R, symetrisch)
These 6.3 mm Stereo-Klinkenbuchsen sind der Standart Main Ausgang. Die Belegung der Stecker ist wie folgt: Tip=positiv, Ring=negativ, Sleeve=Ground. Diese Output verhindert durch die Symetrierung unnötgiges Rauschen, man kann ohn aber dennoch mit normalen Mono-Steckern benutzen. Das Ausgangssignal wird mit dem Main Out Regler auf der Oberseite geregelt (26).
7. Main Chinch Outputs (L und R, asymetrisch)
An dieser Ausgang liegt exact das gleiche Signal wie bei den Main Stereo Outputs an. Diese Ausgang sollte dann verwendet werden, wenn die vergleichsweise großest Stereo-Klinkenstecker nicht practikabel sind. Diese Anschlüsse sind zwecks Langlebigkeit vergoldet.
MONITOR OUTPUTS
8. Tape Outputs (L und R)
An dieser Ausgang liegt das Main-Ausgangssignal mit -10 dB weniger Lautstärke an. Diese Ausgang ist für den Anschluß eines für die Aufnahme bestimmten Tapedecks gedacht.
9. Booth Outputs (L und R)
These 6.3 mm Ausgänge (asymetrisch) werden als Monitoranschlüsse verwendet. Sie都喜欢 dasselbe Signal wie die Kopfhörer, werden aber über einen eigenen Regler auf der Oberseite des Gerätes kontrolliert. Mit dem Kopfhörerschalter in der "Normal" Position wird das ganz normale Ausgangssignal auf die Kopfhörer übertragen. Wenn der Schalter in der "Split"-Position steht, wird auf die linke Seite das Summensignal des Cue-Weges (L + R) und auf die rechte Seite das Main Signal zusammengelegt. Dies ermöglich eine genaue Mischung der beiden Signale, um z.B. den Drum-Groove von zwei CD's übereinander zu legen. Mit dem Booth-Regler (28) wird die Lautstärke bestimmt.
EFFECTS SEND/RETURN
10. Effekt Loop (L und R)
Die 6.3 mm Stereo-Klinkenbuchsen sind zum Einsatzleifen von Effekten, wie Hall, Exciter oder Delay, vorgesehen. Die Belegung der Buchsen ist wie folgt: Tip=Send, Ring=Return, Sleeve=Ground. Der Effekt wird vor dem Crossfader in den Signalweg eingeschllfen. Das Signal wird permanent in den Effekt-Loop geleitet, kann aber nur durch den Loop Engage Schalter (37) in das Main Signal gemischt werden. Eine LED signalisiert die Aktivierung des Effekts. Ein “Vorhoren” des Effekts wird mit dem Loop Cue Schalter (38) vorgenommen.
INPUT KANÄLE 1 UND 2
Die folgenden Angaben beziehen sich auf beiden Eingangsgkanäde des 3D Mix Pro.
INPUTS
11. CD/Line Input
Hier kann ein CD-Player, MiniDisk oder Dat Gerät angeschlossen werden.itte nicht für einen Plattenspieler verwenden!
12. Phono/Line Input
Dieser Anschluß ist wahlweise für einen Plattenspieler oder einen CD-Player, MiniDisk etc. Über den Phono/Line Schalter (13) auf der Oberseite des Gerätes wird eingestellt, um welche Signalquelle es sich handelt. Eine falsche Einstellung/Position des Schalters kann clipping und Verzerrungen hervorrufen!

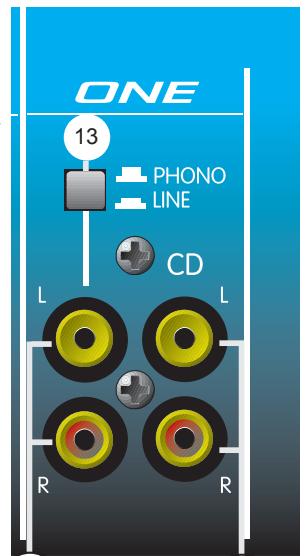

13. Phono/Line
Dieser Schalter dient zur Umschaltung zwischen den Eingangssignal-Typen. Hier schaltet man zwischen Phono und Line Eingang um.itte vergewissern Sie sich, daß das richtige Gerät angeschlossen ist. Ein falscher Anschluß kann zu Beschädigungen an den Geräten führen. Dieser Schalter hat keinen Einflüß auf den CD/Line Input (11).
(12) (11)

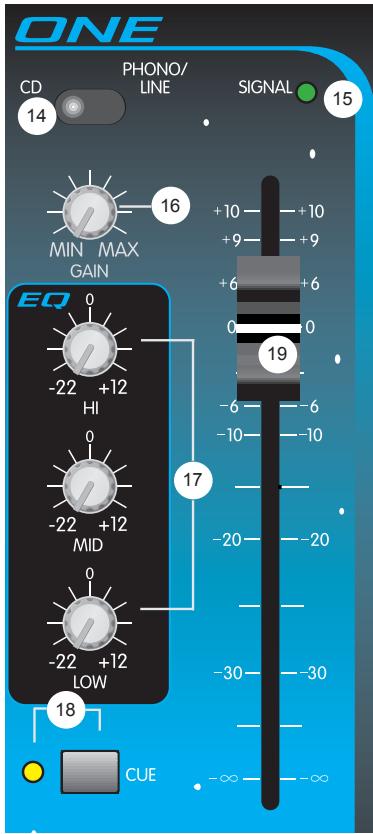

DIE ANZEIGEN UND REGLER
14. Input Selector
Dieser Wahlschalter schaltet zwischen den angeschlossenen Geräten pro Kanal hin und her. (Von CD/Line zu Phono/Line)
15. Signal LED
Durch diese LED wird signalisiert, daß ein Signal auf dieser Kamal anliegt. Signale unter -20 dBu werden nicht angezeigt. In diesen Falle sollen man den Gain Regler (16) zur Einstellung des Eingangspegels benutzen.
16. Gain
Hiermit regelt man die Stärke des Eingangssignals. Stärkere Signale sollenn heruntergeregt und schwachere angehoben werden. Mit dem Fader (19) auf 0 dB Position ist kein Signal zu horen, mit dem Fader auf maximaler Einstellung wird das Signal mit +6 dB abgegeben.
17. EQ
Der 3 Band Aktiv Equalizer: Hi, Mid and Low, dient zur Einstellung der Klanges. Die Regler haben in der Null (Center)-Position folgende Werte: Hi 10kHz , Mid 850Hz und Low 70Hz . jeder dieser Regler verfügt über einen Regelweg von -22 dB (!) bis +12 dB.
18. Cue/Cue LED
Der Cue Schalter dient zum "Vorhoren" des Kanals während der andere Kanal uneingeschrängt mit die Musik abspielt. Das Signal wird, ohne in das Main Ausgangssignal zu gelangen, auf den Kopfhörer oder Monitor gegeben. Die LED leuchtet bei aktivem Cue.
19. Fader
These 100 mm Stereo Fader regeln die Ausgangslautstärke des jeweiligen Kanals. In Verbindung mit dem LED-Meter kann man die Lautstärke optimal für beiden Kanäle einstellen. Bei normalem Gebrauch stehen die Fader auf 0 dB.

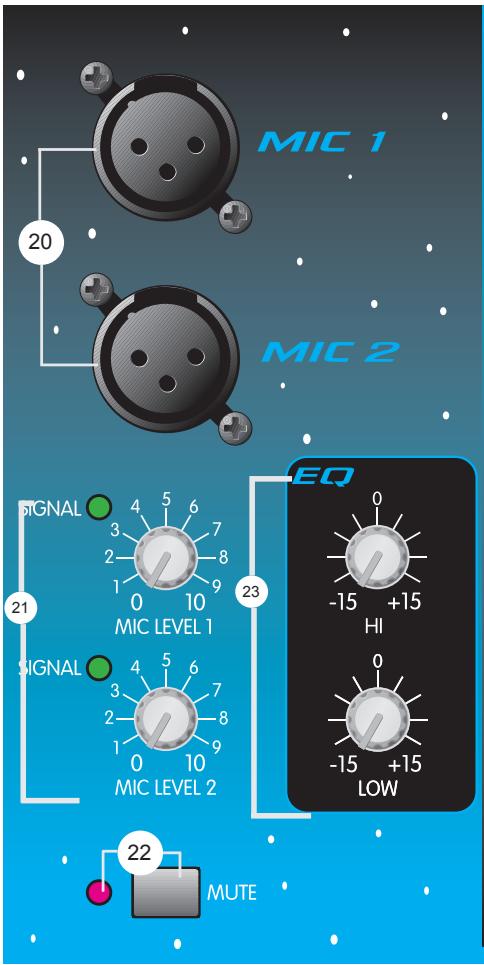

MIC INPUT UND REGELUNG
20. Mic 1/Mic 2 Inputs
Die Eingänge, Mic 1 und Mic 2, sind symmetrisch, haben eine getrennte Gain-Regelung aber einen gemeinsamen EQ. Eine Phantomspeisung mit 15V ist permanent eingeschaltet.itte achten Sie daraufuf, da das anzuschliebende Mikrofon symetriert ist (keine Überbrückung zwischen den Pins!). Eventuell gibt auch die Bedienungsanleitung des jeweiligen Mikrofons darüber Aufschluß, ob PhantomPower schädlich sein konnte. Die Phantomspeisung kann auch abgeschaltet werden. Hierzu setzen Sie Sichitte mit Peavey oder dem{nachsten Peavey Handler in Verbindung.
21. Mic Signal Level / LED
Mit diesen Reglern wird die Lautstärke der beiden Mikrofone eingestellt. Voller Anschlag im Uhrzeigersinn = (+45 dB) Maximale Lautstärke. Eine LED zeigt die Stärke des Signals über -40 dBu an.
22. Mute Schalter / LED
Der Mute Schalter schaltet beiden Mikrofone ab. Die LED zeigt die Mute Funktion an.
23. Mic EQ
Dieser aktive Hi /Low EQ ist nur für die Klangregelung der Mikrofone. Zentrierung der Regler = Hi 10kHz und Low 80 Hz. Regelweg hierbei ist von -15 bis +15 dB. Eine Trittschalldämpfung bei 75Hz/18 dB ist permanent eingeschaltet.. Diese Low Cut Funktion ist nicht abschaltbar.

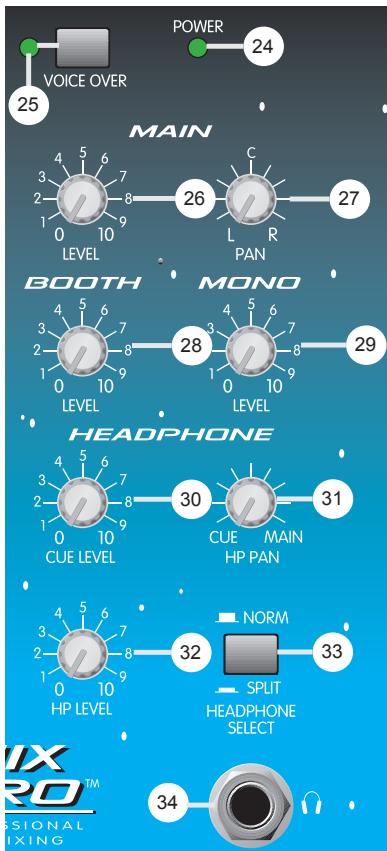

MASTER SECTION
24. Power LED
Leuchtet wenn Geräteingeschaltet ist. T
25. Voice-over
These Funktion regelt die Musik um 10 dB leiser und ermöglicht so die bessere Verständlichkeit der Mikrofonsignale/Sprache. Dies ist ein Schalter! Man muß zur Deaktivierung nochmals drücken. Die LED leuchtet bei Aktivierung.
26. Main Level
Master Volume Regelung für Ausgänge (6), (7) und (8). Voller Anschlag im Uhrzeigersinn = maximale Lautstärke
27. Main Pan (L-R)
Rechts-Links Regelung des Main Ausgangssignals. Um eine Balance zwischen Rechts und Links herzustellen benutzt man das LED-Meter (35) als Hilfsmittel.
28. Booth Level
Hiermit wird die Lautstärke des Monitoranlage eingestellt.
29. Mono Level
Lautstärkeregelung für die Summe des Main Out (L+R) auf den Mono-Output (4). Z.B. Ansteuerung einer Lichtanlage.
30. Headphone Cue Level
Mit diesen Regler wird die Cue Lautstärke auf der Monitoranlage oder dem Kopfhörer eingestellt.
31. Headphone Pan
Mit dieser Regelung wird die Balance zwischen Cue und Main Output auf dem Kopfhörer eingestellt
(Headphone Select: Position "Normal"). Wenn der Headphone Select Schalter (33) auf "Split" stehen ist die Pan Regelung abgeschaltet.
32. Headphone Level
Lautstärkeregelung der Kopfhörer.
In Verbindung mit der Headphone Pan Regelung laßt sich das Cue Signal und das Main Signal zusammenmischen wenn dieser Schalter auf "Normal" Position liegt. Wenn der Schalter auf "Split" steht wird das Cue Signal auf die linke Seite und das Main Signal auf die rechte Seite der Kopfhörer gegeben. Um die Lautstärke einzustellen, benutzt man den Cue Level (30) sowie Headphone Level (32).
6.3 mm Stereo Klinkenbuchse zum Anschluß des Kopfhörers.

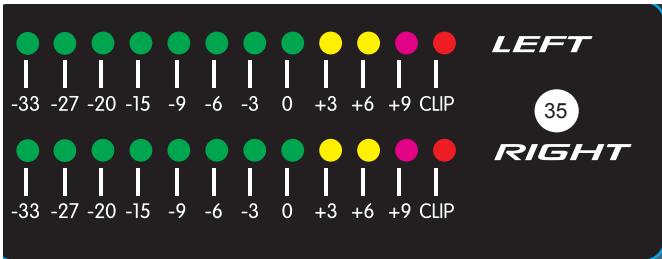

35. Stereo Output Level Meter
Hier kann man die Lautstärke des Ausgangssignales an den 12 LED pro Seite ablesen.Die rote LED am Ende der LED Leiste signalisiert das Clippen des Signals. Wenn diese LED leuchtet ist das Ausgangssignal zu hoch und führt zu Verzerrungen.

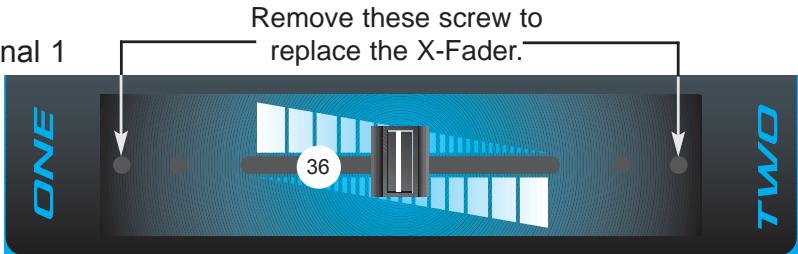

36. X-Fader
Dieser 45 mm Crossfader blendet stufenlos von Kanal 1 (ganz links) zu Kanal 2 (ganz rechts) über. Ist der Fader bis zum Anschlag an einer Seite angekommen, ist automatisch der andere Kanal nicht mehr zu horen.

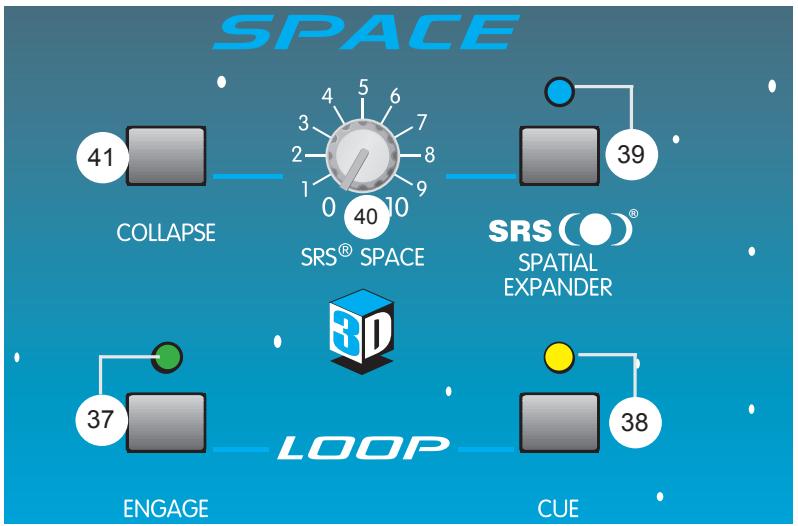

EFFEKTE
Im Folgenden wird die Arbeitsweise mit dem frei verfügbaren Effekt Loop und dem eingebauten SRS Effekt beschreiben.
EFFECTS LOOP
37. Engage
Wenn dieser Schalter gedrück wird, wird der Effekt Loop (10) aktiviert. Das Main Signal wird in den Effekt Loop Ausgang umgeleitet und die Dort angeschlossenen Geräte werden mit dem Signal versorgt. Es ist auch möglich den Effekt vor dem Main Output zukontrlieren, wenn man den Cue Schalter (38) drück.. Die LED zeigt den aktivierten Effekt Loop an.
38. Loop Cue
Hier wird der Effekt Loop auf die Monitoranlage oder Kopfhörer umgeleitet, um den Effektantei zu konrollieren bevor er als Main Signal über den Main Output zum Veränder gelangt. Die LED zeigt die Aktivierung des Cue Loop an.
SRS (●) SPATIAL EXPANDER
Der 3D Mix Pro hat seinen Namev on dem eingebauten 3D Effekt. Dieser Effekt baut mit nur zwei Laufsprechern einen 3 Dimensionalen Sound auf, der zu eng aneinandergestellte Boxen wieder "auseinander"zieht oder es möglich macht einen größeren Bereich von Zuhörern auf der Tanzfläche mit einem hervorragenden Stereo 3D Sound zu beschallen.
39. SRS Enable
Mit diesen Schalter wird der Effekt eingeschaltet. Eine LED zeigt die Betriebsbereitschaft an.
40. SRS Space
Dieser Regler kontrolliert die Stärke (Ausmaße) des SRS Effekts. Hier wird die Teilung und Separation der Stereokanäle in L+R vorgenommen. Diese Verstärkung des Stereoeffektes nimmt bei Drehen des Reglers im Uhrzeigersinn zu, gegen den Uhrzeigersinn ab.
41. SRS Collapse
Dieser Taster schaltet vorübergehend den SRS Effekt ab, das bedeutet das Signal "fällt" in sich zusammen zu einem Mono Signal oder das anfangs Mono geschalte Signal wird z.B. bei Beginn des Refrains auf Stereo umgeschaltet und erreicht mit SRS ungeahnte Ausmaße.
3D MIX PRO SPECIFICATIONS
THD:
<0.05% (20 Hz - 80 KHz BW)
FREQUENCY RESPONSE:
+0 dB /-1 dB, 20 Hz - 20 kHz
HUM AND NOISE: (22 Hz - 22 kHz BW)
<-110 EIN (mic)
WICHTIGESICHERHEITSRICHTLINIEN
WARNING: Beim Einsatz elektrischer Geräte sollenn stets nachfolgend genannte grundlegende Sicherheitsrichtlinien beachtet werden:
- Lesen Sie diese Richtlinien.
- Bewahren Sie diese Richtlinien stehts griffbereit auf.
- Beachten Sie samtliche Richtlinien.
- Befolgen Sie alle Anweisungen.
- Benutzen Sie das Gerät nicht in unmittelbarer Wassernähe (z. B. Badewanne, Waschbecken, Swimming-Pool, etc.).
- Nur mit einem feuchten oder klammen Tuch reinigen.
- Keine der Luftungsschlitze blockieren. Führn Sie die Installation in Übereinstimmung mit den Herstelleranweisungen durch. Nicht flach gegen eine Wand aufstellen oder in einem geschlossenen Gehäuse unterbringen in dem die Frischluftzufuhr blockiert oder behindert wird.
- Nicht in der Höhe von Hitzequellen wie z. B. Radiatoren, Heizlufter, Öfen oder sonstigen Apparaten (inkl. Veränderter) aufstellen.
- Beeinträchtigen Sie nicht den Sicherheitszweck eines polarisierten oder Schuko-Steckers (Schutzkontaktstecker). Ein polarisierter Stecker verfügt über zwei flache Kontaktstifte, einer breiter wie der andere. Ein Schuko-Stecker verfügt dagegen über zwei runde Kontaktstifte und einem separaten Schutzkontakt. Der breite Kontaktstift oder der separate Schutzkontakt dient Ihrhem personlichen Schutz. Passt der vorhandene Stecker nicht in Ihrer Steckdose, lessen Sie diesen von einer Elektrofachkraft ersetzen bzw. austauschen. Brechen Sie niemals den Schutzkontakt am mitgelieferten Netzkabel ab. Benötigen Sie weitereInfos zum Thema „ERDUNG“, dann fordern Sie unser kostenloses Heft „Stromschlaggefahr und Erdung“ an. Achten Sie bei der Spanningsversorgung daraufuf, daß die Gerätespannung mit der örtlichen Netzspannung übereinstimmt.
- Schützen Sie das Netzkabel vor mechanischen Einwirkungen, insbesondere am Stecker und Geräteauslauf.
- Verwenden Sie nur vom Hersteller zur Verfügung stehendes Bestigungsmaterial/Zubehör.
- Nur in Verbindung mit einem vom Hersteller oder dem Apparat verkaufen Hand-/Rollwagen, Ständer, Stativ, Träger oder Tisch benutzen. Achten Sie beim Bewegen der Handwagen/Apparate Kombination daraufuf, daß diese keine Verletzung hervorruft oder aber umkipipt.
- Trennen Sie das Gerät vom Stromnetz während eines Gewitters oder aber wenn es über langere Zeit unbenutzt bleibt.
- Überlassen Sie s amtliche Wartungsarbeiten qualifizierem Fachpersonal. Wartungsarbeiten werden erforderlich, sobald das Gerät in irgend einer Weise zu Schaden gekommen ist, wie wenn z.B. das Netzkabel beschädigt ist, Flüssigkeit ins Gehäuse gelaufen ist, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, keine normale Bedienung mehr möglich ist oder das Gerät gesturzt ist.
- Bei der Rackmontage ist darauf zu achten, daß die Geräterückseite gut zugänglich bleibt.
- Extrem hohe Lautstärkegel beeinträchtigten das Hörvermögen und konnen zum permanenten Verlust desselben führen. Die Anfälligkeit variiert von Person zu Person. Unter den oben genannten Umständen und erstsprechender Zeit leidet jedoch annahernd jeder unter Hörverlust. Die Arbeitsssicherheits- und Gesundheitsbehörde der US-Regierung hat folgende erlaubte Lautstärkegel festgelegt:
| Dauer pro Tag in Stunden | Lautstärkepegel in dBA |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 1 1/2 | 102 |
| 1 | 105 |
| 1/2 | 110 |
| 1/4 oder weniger | 115 |
Gemäß OSHA, führt jeder excessive Lautstärkeaussetzung über den erlaubten Grenzen bereits zu geringem Hörverlust. Um dauerhafte Gehörschäden zu vermeiden, die durch über dem erlaubten Pegel liegende excessive Lautstärken verursacht werden, müssen Ohrstöpsel oder Ohrschützer getragen werden. Um der Aussetzung potentiell gefährlicher Lautstärkepegel aus dem Wege zu gehen wird empfohlen, daß alle Personen die solchen Geräten ausgesetzt sind, die in der Lage sind solche hohen Lautstärkepegel zu erzeugen (wie z.B.这点 Verstärkersystem) sich durch Gehörstöpsel, Kapselgehörschützer oder Bügelgehörschützer zu schützen.
