BEDIENUNGSANLEITUNG ZYWALL USG 100 ZYXEL

1 Prüfen des Packungsinhalts

Prüfen Sie ob alle Teile vorhanden sind:

- ZyWALL

- RJ-45-Ethernetkabel

• CD

- Netzkabel

• Y-Kabel für RS-232-Konsole

- Rackmontage-Zubehör

- Kurzanleitung in Druckform

2 Rackmontage

Montieren Sie die ZyWALL in einem 19"-Rack oder stellen Sie es auf eine stabile Unterlage.

Hinweis: Lassen Sie seitlich 10 cm und hinten 20 cm Platz.

1 Richten Sie eine Halterung an den Löchern an der Seite der ZyWALL aus und schrauben Sie sie mit den mitgelieferten Montageschrauben fest. Verfahren Sie ebenso mit der zweiten Halterung.

ZyxEL USB BALL USB 350

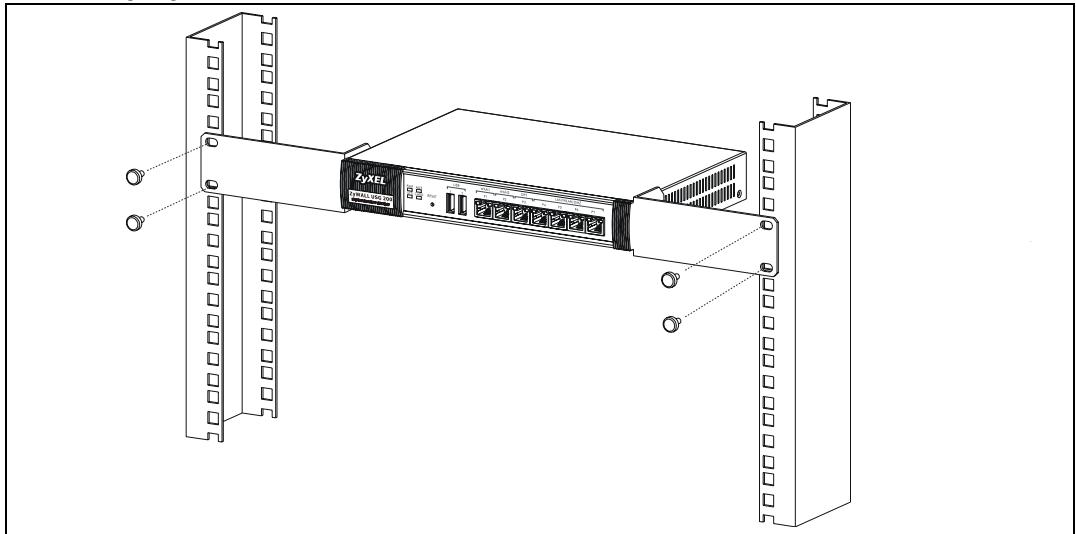

2 Wenn Sie beide Montagehalterungen befestigt haben, richten Sie die ZyWALL so im Rack aus, dass die entsprechenden Schraublöcher übereinander stehen. Befestigen Sie die ZyWALL mit den Befestigungsschrauben am Rack.

3 Anschließen der Hardware


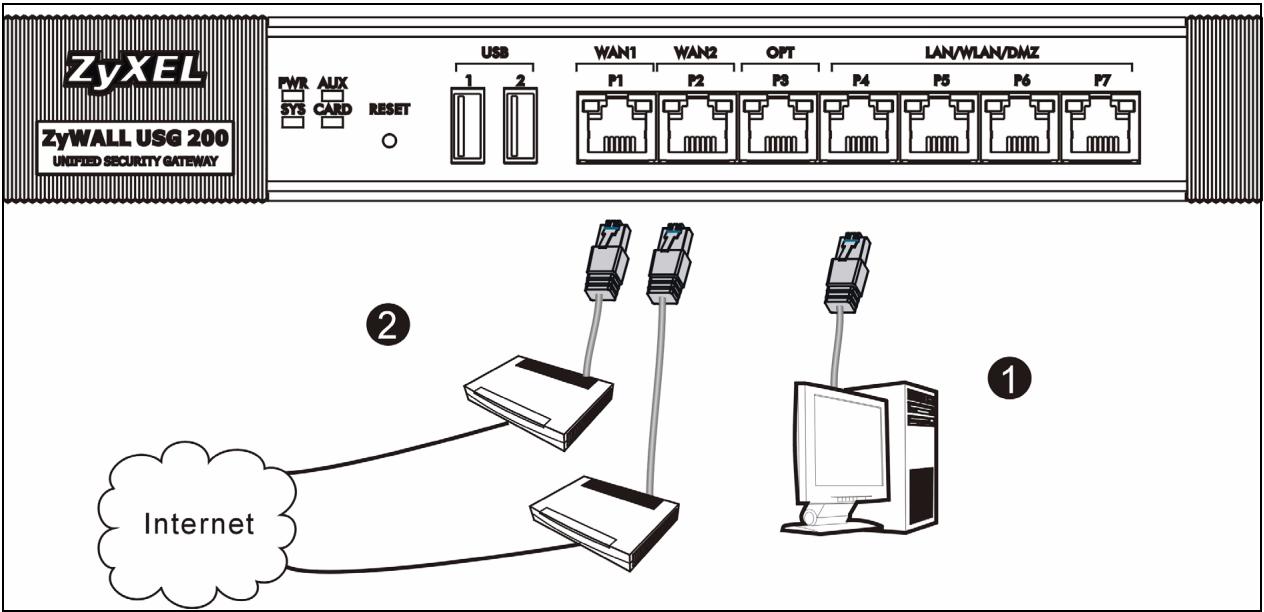

1 Es wird empfohlen, die ZyWALL zu konfigurieren, bevor Sie diese in Ihrem Netzwerk einsetzen. Schließen Sie einen Computer mit einem Ethernetkabel an Port P4 an.
2 Schließen Sie an Port 2 und/oder Port 3 Ihren Router mit Internetzugriff an.

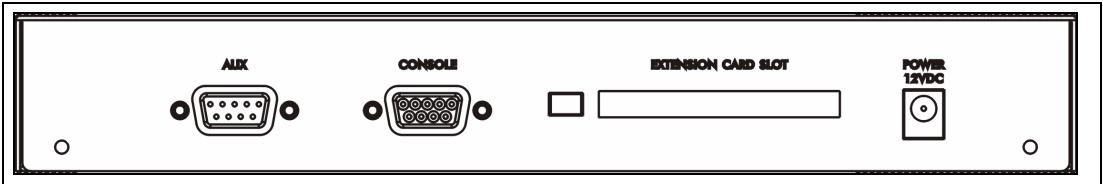

AUX CONSOLI EXTENSION CARD SLOT POWER 12VDC

3 Schließen Sie den mitgelieferten Netzadapter an den Netzanschluss (an der Rückseite des Geräts) und an eine Netzsteckdose an.
4 Betrachten Sie das vordere Bedienfeld. Die PWR-LED beginnt zu leuchten. Die SYS-LED blinkt während des Systemtests und der Initialisierung, und sie leuchtet, wenn der Test abgeschlossen und das System bereit ist.

4 Anmelden im Internet

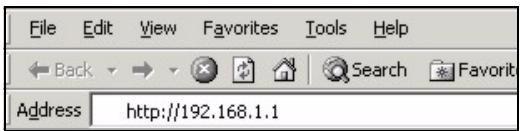

1 Starten Sie Ihren Internetbrowser und rufen Sie die Seite http://192.168.1.1 auf (der ZyWALL leitet Sie automatisch zur Seite https://192.168.1.1 weiter).

File Edit View Favorites Tools Help Back Search Favorit Address http://192.168.1.1

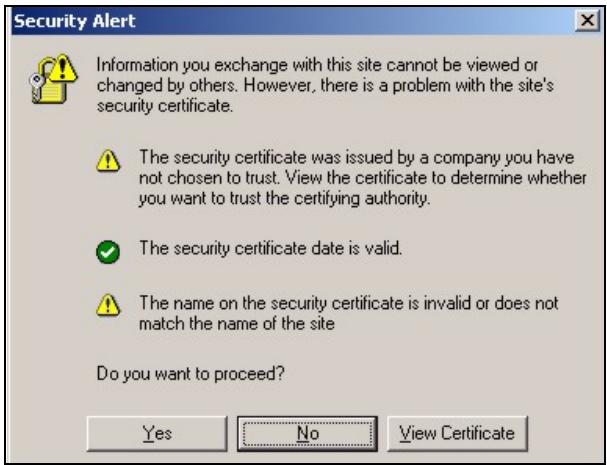

2 Wenn eine Sicherheitswarnung oder ein Zertifikatsfenster erscheint, klicken Sie auf Ja, um fortzufahren.

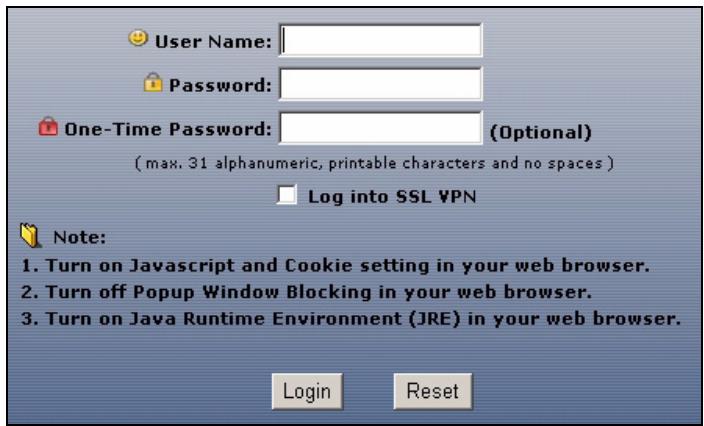

3 Geben Sie als Benutzername admin und als Kennwort 1234 ein. Klicken Sie auf Login.

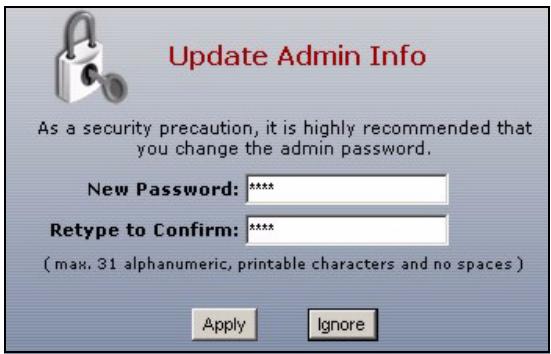

4 Es wird dringend empfohlen, das Kennwort zu ändern. Geben Sie zweimal das neue Kennwort ein, und klicken Sie auf Apply (Übernehmen).

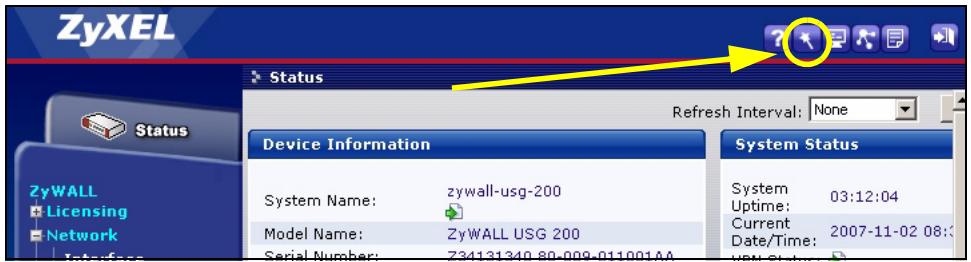

Das Fenster Status (Status) wird angezeigt. Klicken Sie in der rechten oberen Ecke auf das Assistent-Symbol

ZyXEL Status Refresh Interval: None Device Information System Name: zywall-usg-200 Model Name: ZyWALL USG 200 Serial Number: Z34131340 80-009-011001AA System Status System Uptime: 03:12:04 Current Date/Time: 2007-11-02 08:3

Stellen Sie mit dem Installationsassistenten eine Verbindung zum Internet her und registrieren Sie die ZyWALL und/oder aktivieren Sie Testdienste wie IDP oder den Content-Filter.

Hinweis: Verwenden Sie den Setup-Assistenten beginnend mit der Standardkonfiguration nur für die Erstkonfiguration.

Änderungen, die Sie mit dem Installationsassistenten vornehmen, werden nicht übernommen, wenn Sie bereits die Konfiguration des ZyWALL geändert haben.

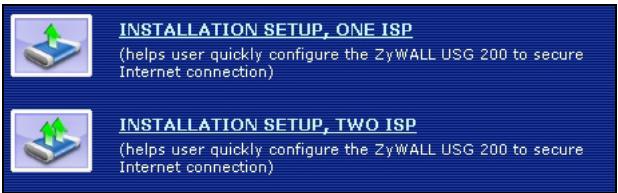

• Mit INSTALLATION SETUP, ONE ISP wird eine einzelne Internetverbindung für wan1 eingerichtet.
• Mit INSTALLATION SETUP, TWO ISP wird eine Internetverbindung für wan1 und wan2 eingerichtet.

Das zweite Fenster des Assistenten hängt davon ab, welche Einstellung Sie bei "Encapsulation" gewählt haben. In den Handbüchern Ihres Internetprovider und auf dessen Online-Hilfeseiten erfahren Sie, was in die einzelnen Felder eingegeben werden muss. Wenn Ihnen bestimmte Daten nicht vorliegen, wenden Sie sich bitte an Ihren Internetprovider.

6 Standardeinstellungen und Anschlussdetails

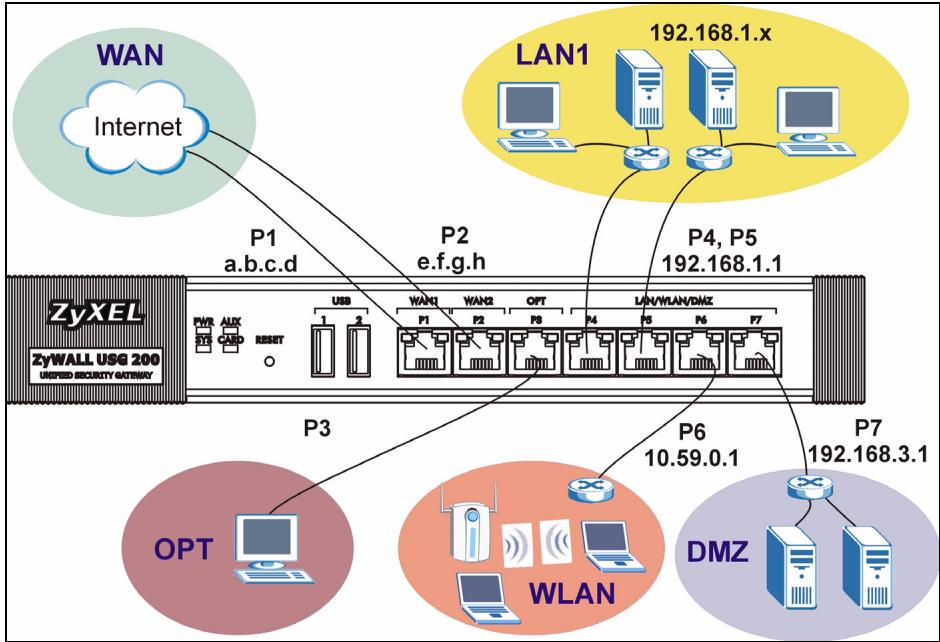

Der ZyWALL ist standardmäßig für die folgende Netzwerktopologie konfiguriert. (ZyWALL USG 200)
        WAN["Internet"]
        LAN1["LAN1 192.168.1.x"]
    end
    subgraph ZyxEL
        P1["a.b.c.d"]
        P2["e.f.g.h"]
        P3["P3 10.59.0.1"]
        P4["P5 192.168.1.1"]
    end
    subgraph LAN1
        P1 -->|PWR| P3
    end
    subgraph LAN1
        P2 -->|P2| P3
        P3 -->|P3| P4
        P4 -->|P4| P5
        P5 -->|P5| P7
    end
    subgraph LAN1
        P2 -->|P2| P3
        P3 -->|P3| P4
        P4 -->|P4| P5
        P5 -->|P5| P7
    end
    subgraph LAN1
        P2 -->|P2| P3
        P3 -->|P3| P4
        P4 -->|P4| P5
        P5 -.->|P5| P7
    end
    subgraph LAN1
        P2 -->|P2| P3
        P3 -->|P3| P4
        P4 -->|P4| P5
        P5 -->|P5| P7
    end
    subgraph LAN1
        P2 -->|P2| P3
        P3 -->|P3| P4
        P4 -->|P4|P5
        P5 -->|P5|P7
    end
    subgraph LAN1
        P2 -->|P2| P3
        P3 -->|P3| P4
        P4 -->|P4|P5
        P5 -->|P5|P7
    end
    subgraph LAN1
        P2 -->|P2| P3
        P3 -->|P3| P4
        P4 -->|P4|P5
        P6 -->|P6| P7
    end

ZyWALL USG 200

Anschluss	anschluss	Zone	IP-Adressse und DHCP-Einstellungen	Empfohlene Verwendung mit Standardeinstellungen
P1, P2	wan1, wan2	WAN	DHCP-Clients	Verbindungen zum Internet
P3	opt	OPT	Keine, DHCP-Server deaktiviert	Drittes WAN, zusätzliches LAN, WLAN oder DMZ-Port oder separates Netzwerk.
P4, P5	lan1	LAN1	192.168.1.1, DHCP-Server aktiviert	Geschütztes LAN
P6	ext-wlan	WLAN	10.59.0.1, DHCP-Server aktiviert	Wireless Access Points
P7	dmz	DMZ	192.168.3.1, DHCP-Server deaktiviert	Öffentliche Server (z. B. Internet, E-Mail und FTP)
AUX	aux	Keine	Keine	Hilfsmodem
CONSOLE (KONSOLE)	n. V.	Keine	Keine	Lokale Verwaltung

ZyWALL USG 100

Anschluss	anschluss	Zone	IP-Adresse und DHCP-Einstellungen	Empfohlene Verwendung mit Standardeinstellungen
P1, P2	wan1, wan2	WAN	DHCP-Clients	Verbindungen zum Internet
P3, P4, P5	lan1	LAN1	192.168.1.1, DHCP-Server aktiviert	Geschütztes LAN
P6	ext-wlan	WLAN	10.59.0.1, DHCP-Server aktiviert	Wireless Access Points
P7	dmz	DMZ	192.168.3.1, DHCP-Server deaktiviert	Öffentliche Server (z. B. Internet, E-Mail und FTP)
AUX	aux	Keine	Keine	Hilfsmodem
CONSOLE (KONSOLE)	n. V.	Keine	Keine	Lokale Verwaltung

Bezeichnung	Typ	Beschreibung
USB	USB	Schließen Sie ein 3G-Wireless-Card (USB) an, um über ein 3G-Netzwerk auf das Internet zuzugreifen. Zum Zeitpunkt der Drucklegung können Sie das Modell Huawei E220 verwendet werden.
P1~P7	RJ-45	Schließen Sie mit einem 8-poligen Ethernet-Kabel der Kategorie 5e oder höher Router, Switches, Computer, Zugriffspunkte usw. an.
AUX	RS-232	Schließen Sie mit einem RS-232-Konsolenkabel ein Dial-Backup/Dial-In-Modem an.
CONSOLE (KONSOLE)	RS-232	Schließen Sie mit einem RS-232-Konsolenkabel einen lokalen Computer für ein befehlsgestütztes Management an.
EXTENSION CARD SLOT	PCMCIA	Setzen Sie eine Wireless-LAN-Karte ein, um die Wireless-LAN-Funktion zu nutzen. Zum Zeitpunkt der Drucklegung können Sie die Wireless-Card G-170S von ZyXEL verwenden. Sie können alternativ eine 3G-Wireless-Card einsetzen, um über ein 3G-Netzwerk auf das Internet zuzugreifen. Zum Zeitpunkt der Drucklegung können Sie eine Wireless-Card Sierra Wireless AC850 oder AC860 3G verwenden.

7 Problembeseitigung

Problem	Lösungsmöglichkeit
Es leuchtet keine der LED-Anzeigen.	Prüfen Sie die Stromversorgung der ZyWALL. Stellen Sie sicher, dass die ZyWALL eingeschaltet ist.
	Wenn die LED-Anzeigen auch dann nicht leuchten, besteht möglicherweise ein Problem mit der Hardware. In diesem Fall sollten Sie sich an Ihren Händler wenden.
Vom LAN kann nicht auf den ZyWALL zugegriffen werden.	Prüfen Sie die Kabelverbindung zwischen der ZyWALL und Ihrem Computer oder Switch. Eine ausführliche Beschreibung finden Sie in Abschnitt 3.
	Versuchen Sie die ZyWALL mit einem Ping vom LAN-Computer aus zu erreichen. Stellen Sie sicher, dass die Ethernetkarte des Computers installiert ist und einwandfrei funktioniert. Stellen Sie sicher, dass sich die IP-Adresse im selben Subnetz befindet wie die ZyWALL. Klicken Sie am Computer auf Start, (Alle) Programme, Zubehör und dann Eingabeaufforderung. Geben Sie im Fenster der Eingabeaufforderung "ping" und die LAN IP-Adresse des ZyWALL (192.168.1.1 ist die Standardadresse) ein, und drücken Sie auf [ENTER]. Die ZyWALL muß den Ping beantworten.
	Wenn Sie das Kennwort für den ZyWALL vergessen haben, drücken Sie auf die RESET-Taste. Drücken Sie etwa 5 Sekunden lang auf die Taste (oder so lange, bis die PWR-LED blinkt). Lassen Sie die Taste dann wieder los. Auf diese Weise werden alle Einstellungen des ZyWALL auf seine Standardwerte zurückgesetzt (das Kennwort ist 1234, die LAN-IP-Adresse 192.168.1.1 usw.; Detailinformationen hierzu finden Sie im Benutzerhandbuch).
	Wenn Sie die IP-Adresse des ZyWALL vergessen haben, können Sie sie mit den entsprechenden Befehlen über den Konsolenanschluss ermitteln. Schließen Sie Ihren Computer mit einem Konsolenkabel an den Anschluss CONSOLE an. Ihr Computer muss über ein Terminalemulationsprogramm (z. B. HyperTerminal) verfügen, das folgendermassen eingestellt ist: Terminalemulation VT100, keine Parität, 8 Datenbits, 1 Stoppbit, keine Flusskontrolle, Portgeschwindigkeit 115200 bps.
Es ist kein Zugriff auf das Internet möglich.	Überprüfen Sie die Verbindung zwischen dem WAN Interface der ZyWALL und Ihrem Router zum Internet. Stellen Sie sicher, dass das Gerät für den Internetzugriff (zum Beispiel ein DSL-Modem) einwandfrei funktioniert.
	Prüfen Sie im Fenster Status den Status des WAN-Ports. Führen Sie noch einmal den Installationsassistenten aus, um sicherzustellen, dass Sie die richtigen Einstellungen eingegeben haben.

8 Schritte zum Ansehen von Produktzertifizierung(en)

1 Besuchen Sie www.zyxel.com.
2 Wählen Sie auf der ZyXEL-Homepage aus der Liste Ihr Produkt aus.
3 Wählen Sie auf dieser Seite Ihre gewünschte Zertifizierung aus.
