MANUALE UTENTE ZYWALL USG 100 ZYXEL

1 Controllo del contenuto della confezione

La confezione

dovrebbe comprende un esemplare di tutti gli elementi elencati di seguito:

• ZyWALL
  • Cavo di alimentazione
• Kit di montaggio su rack

• Cavo Ethernet RJ-45
• Cavo Y console RS-232
• Copia stampata della Guida introduttiva

- CD-ROM

2 Installazione su rack

Montare lo ZyWALL in un rack da 19 pollici o appoggiarlo su una superficie piana e stabile.

Nota: Lasciare 10 cm di spazio ai lati e 20 cm dietro.

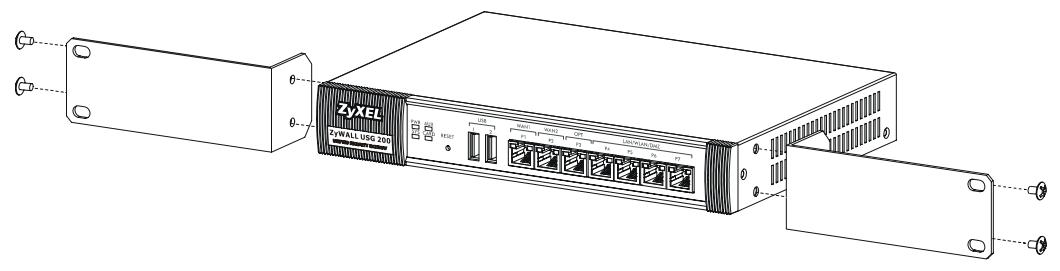

1 Allineare una staffa con i fori su un lato dello ZyWALL, quindi fissarlo con le viti fornite in dotazione. Fissare l'altra staffa allo stesso modo.

Zyxel C/WALL USB 200

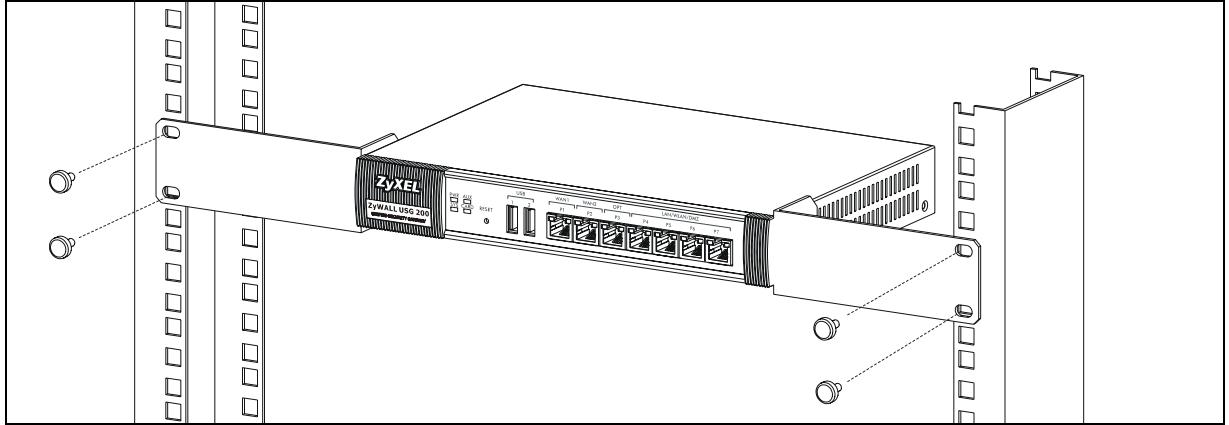

2 Dopo aver fissato entrambe le staffe, inserire lo ZyWALL nel rack allineando i fori delle staffe con i fori corrispondenti sul rack. Fissare lo ZyWALL al rack con le viti di montaggio su rack.

3 Collegamento dell'hardware


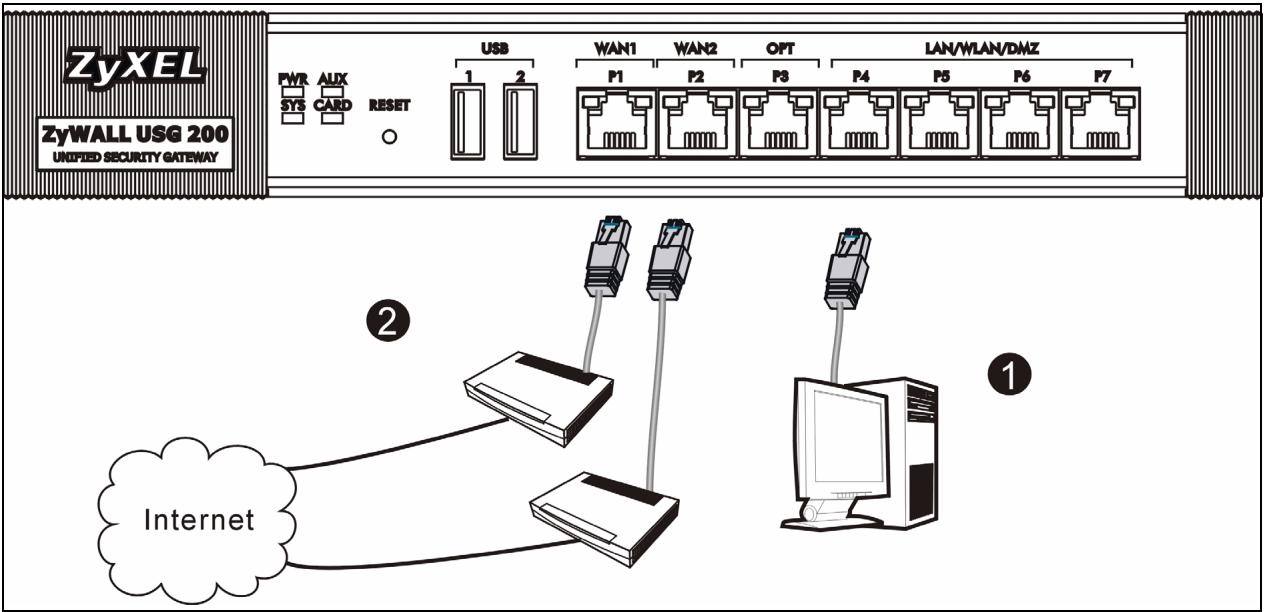

1 Si consiglia di configurare ZyWALL prima di utilizzarlo per proteggere la rete. Utilizzare un cavo Ethernet per collegare un computer alla porta P4.
2 Utilizzare altri cavi Ethernet per collegare la porta 2 e/o la porta 3 a un jack Ethernet con accesso a Internet.

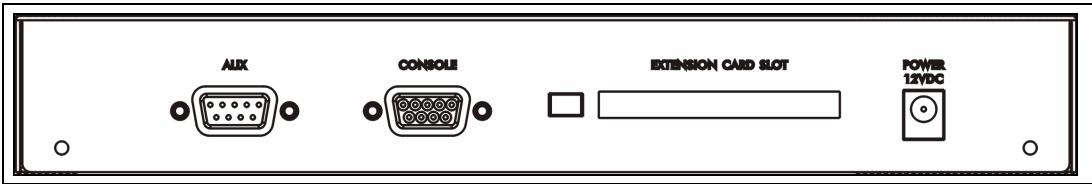

AUX CONSOLI EXTENSION CARD SLOT POWER 12VDC

3 Utilizzare l'alimentatore fornito a corredo per collegare la presa di alimentazione (sul pannello posteriore) alla corrente.
4 Osservare il pannello anteriore. La luce PWR si accende. La luce SYS lampeggia durante il test e l'inizializzazione del sistema, quindi resta accesa quando il sistema è pronto.

4 Login Web

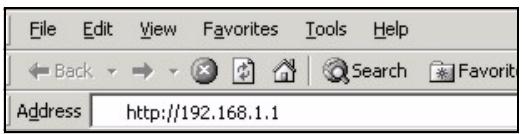

1 Avviare il browser e aprire l'indirizzo http://192.168.1.1 (ZyWALL redirige automaticamente a https://192.168.1.1).

File Edit View Favorites Tools Help Back Search Favorit Address http://192.168.1.1

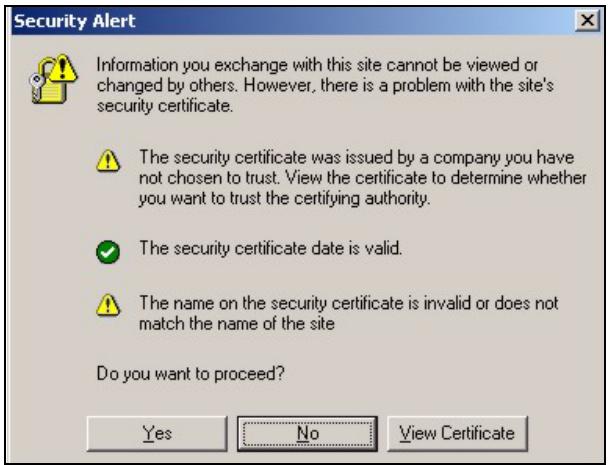

2 Fare clic su Sì per procedere se viene visualizzato un avvisto di protezione o una schermata per il certificato.

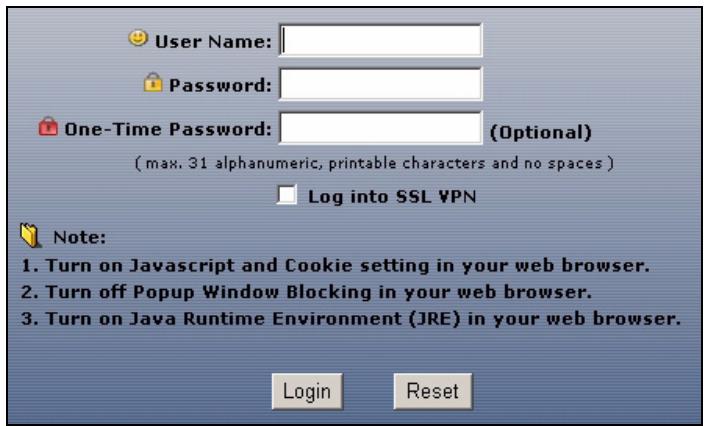

3 Immettere admin come nome utente e 1234 come password. Fare clic su Login.

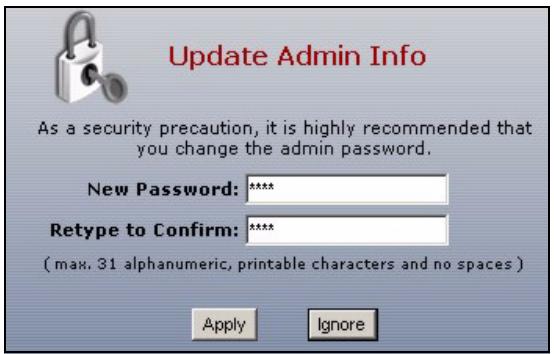

4 È vivamente consigliato cambiare la password. Digitare e ridigitare una nuova password, quindi fare clic su Applica.

5 Configurazione guidata installazione

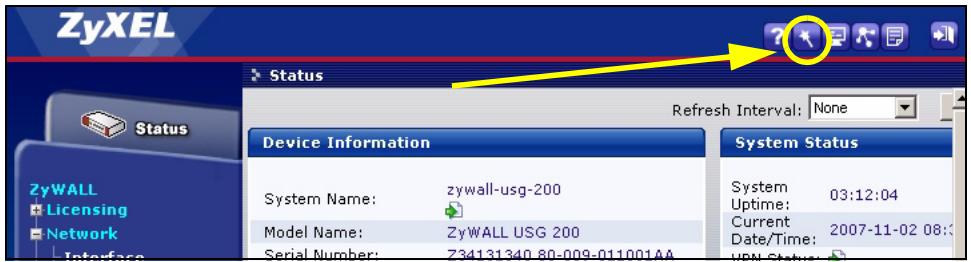

Viene aperta la schermata Stato. Fare clic sull'icona della procedura guidata nell'angolo superiore destro.

ZyXEL Status Refresh Interval: None Device Information System Status System Name: zywall-usg-200 Uptime: 03:12:04 Current Date/Time: 2007-11-02 08:3 Model Name: ZyWALL USG 200 Serial Number: Z34131340 80-009-011001AA ZyWALL Licensing Network Interface

Utilizzare la configurazione guidata per connettersi a Internet e registrare il ZyWALL e/o attivare i servizi offerti per valutazione, come ad esempio IDP e il filtraggio dei contenuti.

Nota: Utilizzare l'installazione guidata solo per la configurazione iniziale partendo dalla configurazione predefinita.

Le modifiche apportate all'installazione guidata potrebbero non essere applicate se è già stata modificata la configurazione di ZyWALL.

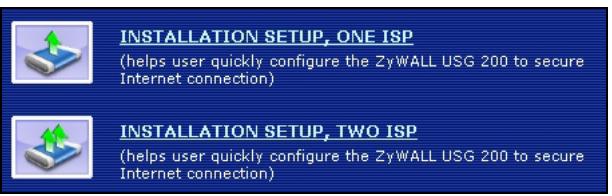

• CONFIGURAZIONE INSTALLAZIONE, UNO ISP imposta una singola connessione a Internet per wan1.
• CONFIGURAZIONE INSTALLAZIONE, DUE ISP imposta connessioni a Internet per wan1 e wan2.

Le schermata della procedura guidata variano a seconda del tipo di incapsulamento utilizzato. Vedere le informazioni fornite dall'ISP e le schermate della guida online per sapere cosa immettere in ciascun campo. Lasciare un campo vuoto se non si possiedono queste informazioni.

6 Impostazioni predefinite e dettagli delle porte

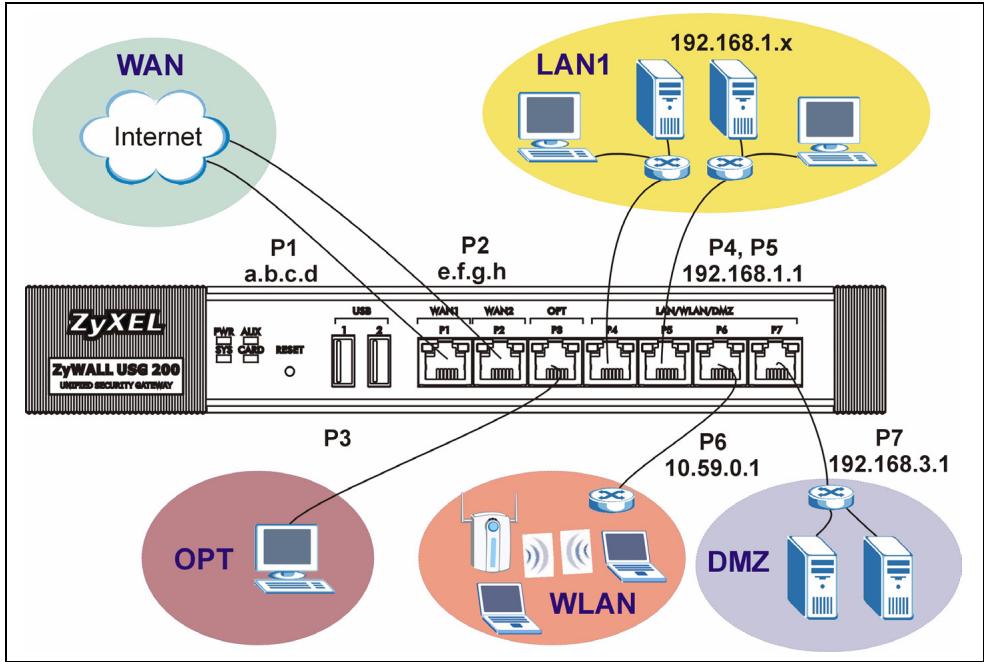

ZyWALL è configurato per la seguente topologia di rete per impostazione predefinita. (ZyWALL USG 200)

ZyWALL USG 200

Porta	Interfaccia	Zona	Indirizzo IP e impostazioni DHCP	Uso suggerito con impostazioni predefinite
P1, P2	wan1, wan2	WAN	Client DHCP	Connessioni a Internet
P3	opt	OPT	Nessuno, server DHCP disabilitato	Terza porta WAN, LAN aggiuntiva, WLAN o DMZ o rete separata.
P4, P5	lan1	LAN1	192.168.1.1, server DHCP abilitato	LAN protetta
P6	ext-wlan	WLAN	10.59.0.1, server DHCP abilitato	Access Point
P7	dmz	DMZ	192.168.3.1, server DHCP disabilitato	Server pubblici (quali ad esempio Web, e-mail e FTP)
AUX (COMPOSIZIONE DI BACKUP)	aux	Nessuno	Nessuno	Modem ausiliario
CONSOLE	N/a	Nessuno	Nessuno	Gestione locale

ZyWALL USG 100

Porta	Interfaccia	Zona	Indirizzo IP e impostazioni DHCP	Uso suggerito con impostazioni predefinite
P1, P2	wan1, wan2	WAN	Client DHCP	Connessioni a Internet
P3, P4, P5	lan1	LAN1	192.168.1.1, server DHCP abilitato	LAN protetta
P6	ext-wlan	WLAN	10.59.0.1, server DHCP abilitato	Access Point
P7	dmz	DMZ	192.168.3.1, server DHCP disabilitato	Server pubblici (quali ad esempio Web, e-mail e FTP)
AUX (COMPOSIZIONE DI BACKUP)	aux	Nessuno	Nessuno	Modem ausiliario
CONSOLE	N/a	Nessuno	Nessuno	Gestione locale

Etichetta	Tipo	Descrizione
USB	USB	Collegare la scheda wireless 3G (USB) per accedere a Internet tramite rete 3G. Nell'istante in cui scriviamo è possibile utilizzare la Huawei E220.
P1~P7	RJ-45	Utilizzare cavi Ethernet categoria 5 da 8 conduttori o superiori per collegare router, switch, computer, Access Point e così via.
AUX (COMPOSIZION E DI BACKUP)	RS-232	Utilizzare un cavo console RS-232 per collegare il modem di accesso remoto/connessione di riserva.
CONSOLE	RS-232	Utilizzare un cavo console RS-232 per collegare un computer locale per una gestione basata sui comandi.
EXTENSION CARD SLOT	PCMCIA	Inserire una scheda LAN wireless per utilizzare la funzione LAN wireless. Nell'istante in cui scriviamo è possibile utilizzare la scheda wireless G-170S di ZyXEL. È in opzione possibile inserire una scheda wireless 3G per accedere a Internet senza fili tramite una rete 3G. Nell'istante in cui scriviamo, è possibile utilizzare una scheda wireless 3G Sierra Wireless AC850 o AC860.

7 Risoluzione dei problemi

Problema	Azione correttiva
Nessuno dei LED è acceso.	Assicurarsi di aver collegato il cavo di alimentazione a ZyWALL e a una sorgente di alimentazione appropriata. Assicurarsi che ZyWALL sia acceso. Controllare tutti i collegamenti dei cavi.
	Se i LED continuano a non accendersi, potrebbe esserci un guasto hardware. In questo caso, è opportuno rivolgersi al rivenditore locale.
Impossibile accedere a ZyWALL dalla LAN.	Controllare il collegamento dei cavi tra ZyWALL e il computer o lo switch. Vedere la sezione 3 per i dettagli.
	Eseguire il ping di ZyWALL da un computer della LAN. Verificare che la scheda Ethernet del computer sia installata e correttamente funzionante. Verificare inoltre che il suo indirizzo IP sia nella stessa subnet di ZyWALL.Nel computer, fare clic su Start, (Tutti i) Programmi, Accessori e quindi Prompt dei comandi. Nella finestra Prompt dei comandi, digitare "ping" seguito dall'indirizzo IP LAN di ZyWALL (192.168.1.1 è l'indirizzo predefinito) e quindi premere [Invio]. ZyWALL dovrebbe rispondere.
	Se si è dimenticata la password di ZyWALL, utilizzare il pulsante RESET. Premere il pulsante per circa 5 secondi (oppure finché il LED PWR non inizia a lampeggiare), quindi rilasciarlo. Questa operazione riporta ZyWALL ai valori predefiniti (la password è 1234, l'indirizzo IP LAN è 192.168.1.1, e così via; vedere la Guida dell'utente per i dettagli).
	Se si è dimenticato l'indirizzo IP di ZyWALL, è possibile utilizzare i comandi tramite la porta console per conoscerlo. Collegare il computer alla porta CONSOLE utilizzando un cavo console. Il computer dovrebbe disporre di un programma di comunicazione di emulazione terminale (come ad esempio HyperTerminal); impostare l'emulazione di terminale VT100, nessuna parità, 8 bit di dati, 1 bit di stop, nessun controllo di flusso e velocità della porta pari a 115200 bps.
Impossibile accedere a Internet.	Controllare il collegamento di ZyWALL al jack Ethernet con accesso a Internet. Assicurarsi che il dispositivo gateway verso Internet (quale ad esempio un modem DSL) funzioni correttamente.
	Controllare lo stato della porta WAN nella schermata Status (stato). Utilizzare nuovamente la configurazione guidata dell'installazione e verificare di aver immesso le impostazioni corrette

8 Procedura per visualizzare le certificazioni di un prodotto

1 Aprire la pagina www.zyxel.com.
2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione.
3 Selezionare da questa pagina la certificazione che si desidera visualizzare.
