MODE D'EMPLOI ZYWALL USG 100 ZYXEL
1 Vérification du contenu de l'emballage
Votre emballage devrait inclure les éléments suivants :
- ZyWALL
• Cordon d'alimentation
-
Kit de montage en rack
-
Câble Ethernet RJ-45
- Câble en Y de console RS-232
- Guide d'installation rapide imprimé
- Disque compact (CD)
2 Installation avec montage en rack
Montez le ZyWALL dans un rack de 19 pouces ou placez-le sur une surface solide et plane.
Remarque : Laissez 10 cm de dégagement sur les côtés et 20 cm au dos.

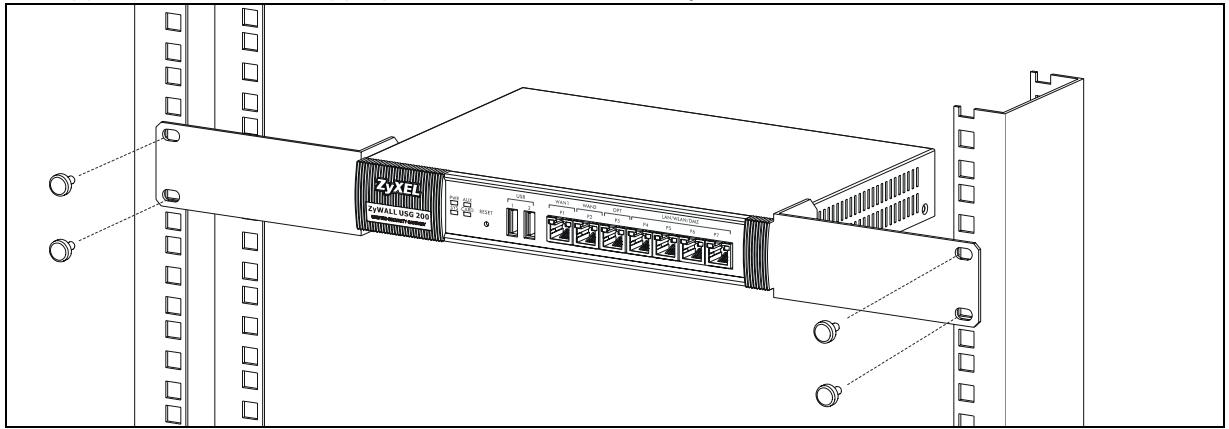

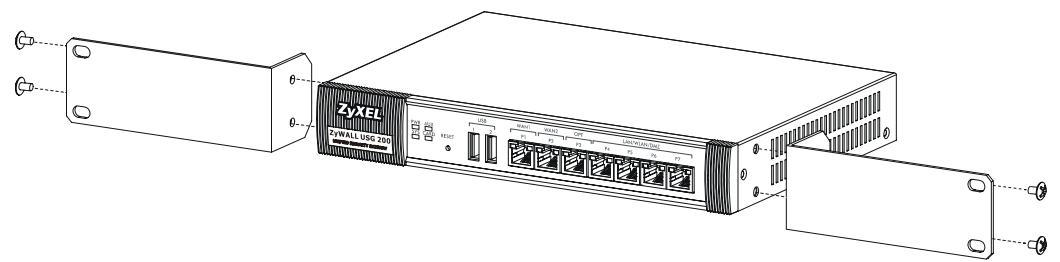

1 Alignez un support avec les trous sur un côté du ZyWALL et fixez-le avec les vis du support incluses. De même, fixez l'autre support.
2 Après avoir fixé les supports de fixation, mettez en place le ZyWALL dans le rack en alignant les trous des supports avec les trous appropriés sur le rack. Fixez le ZyWALL sur le rack avec les vis de fixation du rack.
3 Connecter le matériel


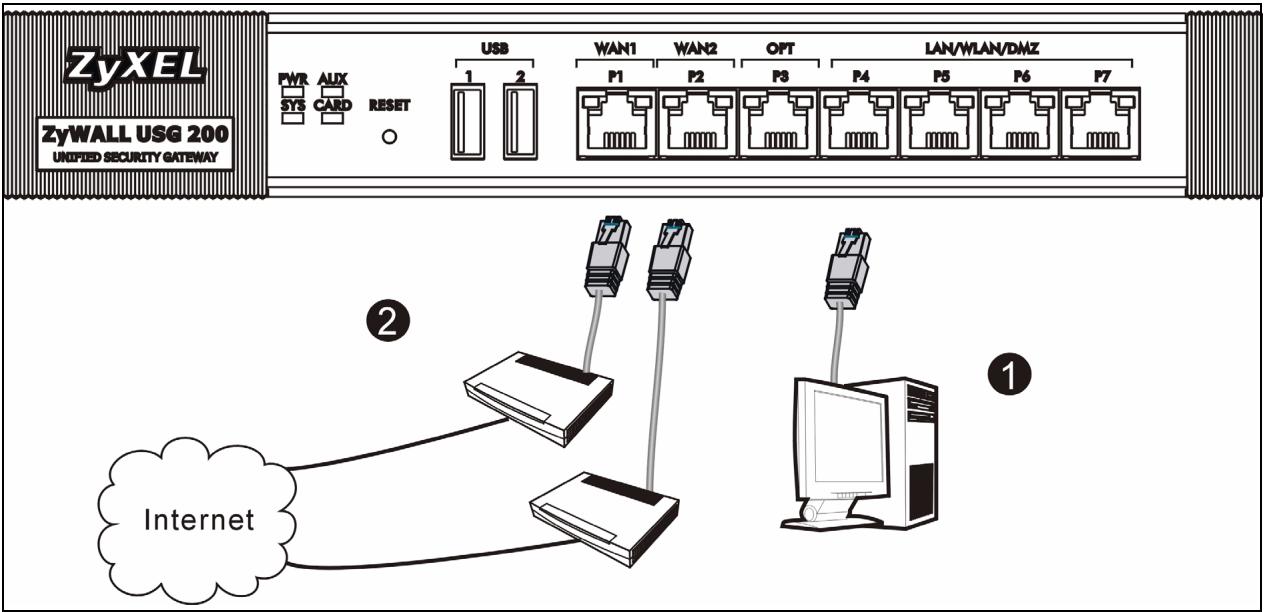

1 Il est recommandé de configurer leZyWALL avant de l'utiliser pour protéger votre réseau. Utilisez un câble Ethernet pour connecter un ordinateur au port P4.
2 Utilisez un autre (d'autres) câble(s) Ethernet pour connecter le port 2 et/ou le port 3 à une prise Ethernet avec accès à Internet.
3 Utilisez l'adaptateur d'alimentation inclus pour connecter la prise d'alimentation (sur le panneau arrière) à une prise de courant.
4 Regardez le panneau avant. Le témoin lumineux PWR s'allume. Le témoin lumineux SYS clignote pendant le test et l'initialisation du système et reste ensuite allumé quand le système est prêt.
4 Ouverture d'une session web

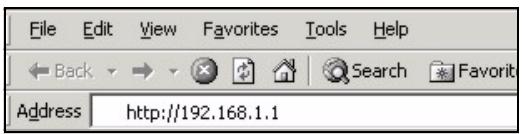

1 Lancez votre navigateur web et allez à http://192.168.1.1 (le ZyWALL vous redirige automatiquement vers https://192.168.1.1).

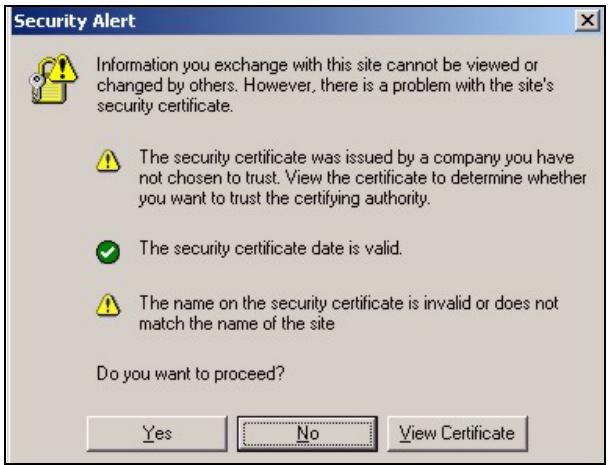

2 Cliquez sur Oui pour continuer si vous recevez une alerte de sécurité ou un écran de certificat.

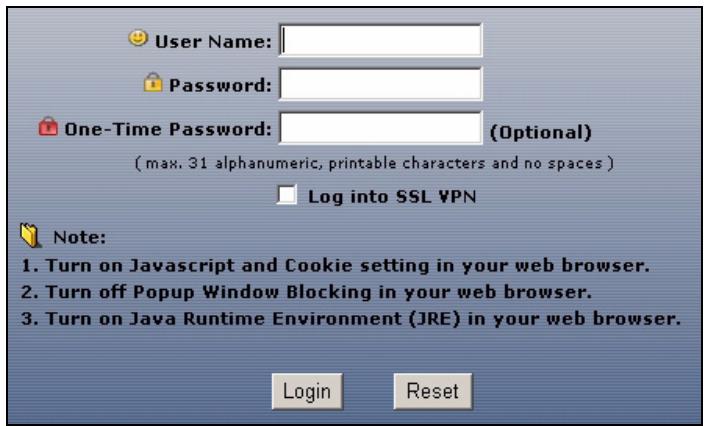

3 Entrez admin comme nom d'utilisateur et 1234 comme mot de passe. Cliquez sur Login (Ouvrir une session).

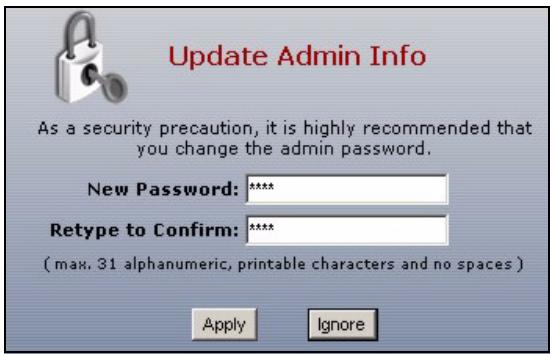

4 Il est fortement recommandé de changer le mot de passe Tapez et retapez un nouveau mot de passe, et cliquez sur Apply (Appliquer).
5 Assistant d'installation
L'écran Status (Etat)

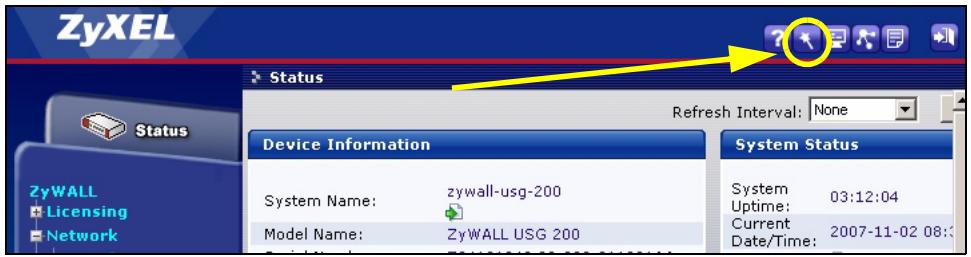

s'ouvre. Cliquez sur
l'icône de
l'Assistant dans le coin supérieur droit.
Utilisez un assistant d'installation pour vous connecter à Internet et enregistrez leZyWALL et/ou activez les services d'évaluation, comme IDP et le filtre de contenu.
Remarque : Utilisez l'assistant d'installation uniquement pour la configuration initiale en commençant par la configuration par défaut.
Les modifications que vous avez faites dans l'assistant d'installation peuvent ne pas être appliquées si vous avez déjà changé la configuration de ZyWALL.
- CONFIGURATION D'INSTALLATION, UN ISP installe une seule connexion Internet pour wan1.
- CONFIGURATION D'INSTALLATION, DEUX ISP installent des connexions Internet pour wan1 et wan2.
Les écrans de l'assistant varient en fonction du type d'encapsulation que vous utilisez. Reportez-vous aux informations fournies par votre ISP et les écrans d'aide du web pour savoir ce que vous devez entrer dans chaque champ. Laissez un champ vide si vous n'avez pas cette information.
INSTALLATION SETUP, ONE ISP
6 Paramètres par défaut et détails du port

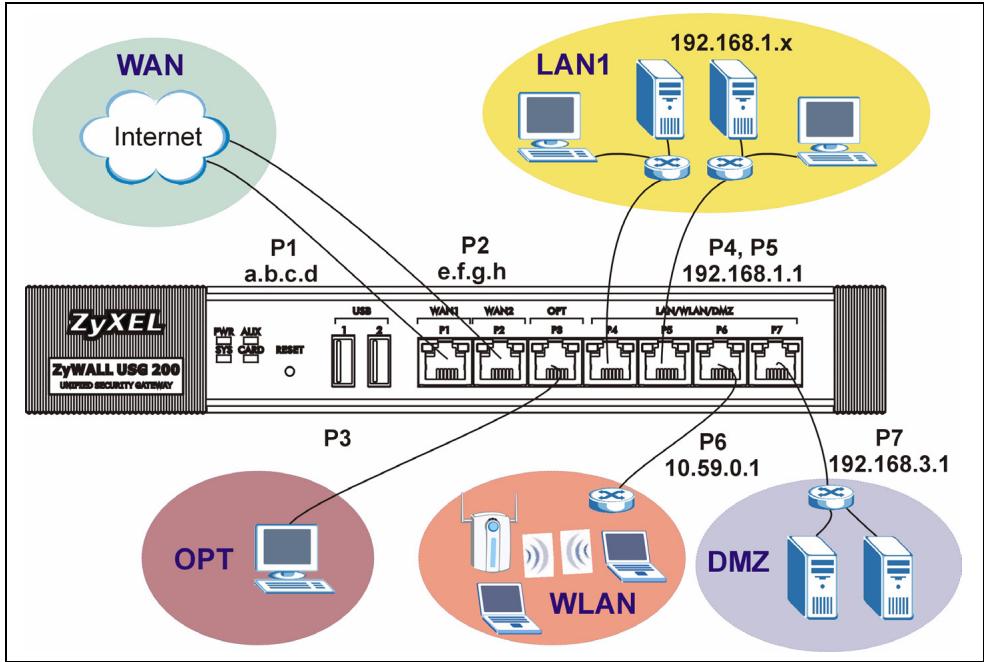

Le ZyWALL est configuré par défaut pour la topologie de réseau suivante. (ZyWALL USG 200)
ZyWALL USG 200
| Port | Interface | Zone | Adresse IP et paramètres DHCP | Utilisation suggérée avec les paramètres par défaut |
| P1, P2 | wan1, wan2 | WAN | Clients DHCP | Connexions à Internet |
| P3 | opt | OPT | Aucun, serveur DHCP désactivé | Troisième WAN, port LAN, WLAN, ou DMZ supplémentaires ou un réseau séparé. |
| P4, P5 | lan1 | LAN1 | 192.168.1.1, serveur DHCP activé | LAN protégé |
| P6 | ext-wlan | WLAN | 10.59.0.1, serveur DHCP activé | Point d'accès sans fil. |
| P7 | dmz | DMZ | 192.168.3.1, serveur DHCP désactivé | Serveurs publics (tels que web, e-mail et FTP) |
| AUX(CONNEXION DE SECOURS) | aux | Aucun | Aucun | Modem auxiliaire |
| CONSOLE | n/a | Aucun | Aucun | Gestion locale |
ZyWALL USG 100
| Port | Interface | Zone | Adresse IP et paramètres DHCP | Utilisation suggérée avec les paramètres par défaut |
| P1, P2 | wan1, wan2 | WAN | Clients DHCP | Connexions à Internet |
| P3, P4, P5 | lan1 | LAN1 | 192.168.1.1, serveur DHCP activé | LAN protégé |
| P6 | ext-wlan | WLAN | 10.59.0.1, serveur DHCP activé | Point d'accès sans fil. |
| P7 | dmz | DMZ | 192.168.3.1, serveur DHCP désactivé | Serveurs publics (tels que web, e-mail et FTP) |
| AUX(SAUVEGARDE DE NUMÉROTATION) | aux | Aucun | Aucun | Modem auxiliaire |
| CONSOLE | n/a | Aucun | Aucun | Gestion locale |
| Etiquette | Type | Description |
| USB | USB | Connectez une carte 3G wireless (USB) pour accéder à Internet via un réseau 3G. Au moment de la rédaction, vous pouvez utiliser l'Huawei E220. |
| P1~P7 | RJ-45 | Utiliser des câbles Ethernet 8 fils de 5ème catégorie ou supérieure pour connecter les routeurs, commutateurs, ordinateurs, routeurs, points d'accès, ainsi de suite. |
| AUX(SAUVEGARDE DE NUMÉROTATION), | RS-232 | Utiliser un câble de console RS-232 pour connecter le modem de sauvegarde de numérotation/accès entrant. |
| CONSOLE | RS-232 | Utilisez un câble de console RS-232 pour connecter un ordinateur local pour une gestion par commandes. |

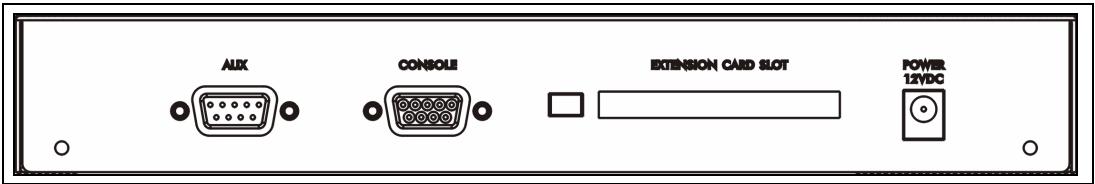

| EXTENSION CARD SLOT | PCMCIA | Insérer une carte LAN sans fil pour utiliser la fonctionnalité LAN sans fil. Au moment de la rédaction, vous pouvez utiliser la carte sans fil G-170S ZyXEL. Vous pouvez aussi insérer une carte sans fil 3G pour accéder à l'Internet sans fil via un réseau 3G. Au moment de la rédaction, vous pouvez utiliser une carte Sierra Wireless AC850 ou AC860 3G wireless. |
7 Dépannage
| Problème | Action corrective |
| Aucune LED ne s'allume. | Vérifiez que votre cordon d'alimentation est connecté au ZyWALL et branché dans une prise de courant appropriée. Vérifiez que le ZyWALL est allumé. Vérifiez toutes les connexions câblées. |
| Si les LED ne s'allument toujours pas, cela signifie que vous avez peut-être un problème matériel. Dans ce cas-là, vous devez contacter votre vendeur local. |
| Impossible d'accéder au ZyWALL à partir du LAN. | Vérifiez la connexion câblée entre leZyWALL et votre ordinateur ou commutateur. Reportez-vous à la section 3 pour les détails. |
| Exécutez la commande Ping sur le ZyWALL à partir d'un ordinateur du LAN. Vérifiez que la carte Ethernet de votre ordinateur est installée et fonctionne correctement. Vérifiez aussi que son adresse IP se trouve dans le même sous-réseau que celle duZyWALL.Sur l'ordinateur, cliquez sur Start (Démarrer), (All) Programmes ((Tous) Programmes), Accessories (Accessoires) et ensuite sur Command Prompt (Invite de commandes).Dans la fenêtre Command Prompt (Invite de Commandes), tapez "ping" suivi de l'adresse IP LAN du ZyWALL (192.168.1.1 est l'adresse par défaut) et appuyez ensuite sur [ENTER] (ENTRÉE). Le ZyWALL devrait répondre. |
| Si vous avez oublié le mot de passe du ZyWALL, utilisez le bouton RESET (RÉINITIALISER). Appuyez sur le bouton pendant environ 5 secondes (jusqu'à ce que la LED PWR commence à clignoter), puis relâchez-le. Il rétablit le ZyWALL aux valeurs par défaut d'usine (le mot de passe est 1234, l'adresse IP LAN 192.168.1.1 etc.; voir votre Guide de l'utilisateur pour les détails). |
| Si vous avez oublié l'adresse IP du ZyWALL, vous pouvez utiliser les commandes à travers le port de la console pour le vérifier. Connectez votre ordinateur au port CONSOLE à l'aide d'un câble de console. Votre ordinateur doit avoir un programme de communication d'émulation de terminal (tel qu'HyperTerminal) paramétré sur l'émulation de terminal VT100, pas de parité, 8 bits de données, 1 bit de stop, pas de contrôle de flux et une vitesse de port de 115200 bps. |
| Impossible d'accéder à Internet. | Vérifiez la connexion ZyWALLdu à la prise Ethernet avec l'accès Internet. Vérifiez que le périphérique de passerelle Internet (tel qu'un modem DSL) fonctionne correctement. |
| Vérifiez l'état du port WAN dans l'écran Status (Etat). Utiliser à nouveau l'assistant d'installation et vérifiez que vous avez entré les paramètres corrects. |
8 Procédure pour afficher la (les) certification(s) d'un produit
1 Allez à www.zyxel.com.
2 Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit.
3 Sélectionnez la certification que vous désirez consulter dans cette page.
