BEDIENUNGSANLEITUNG PLA450 ZYXEL

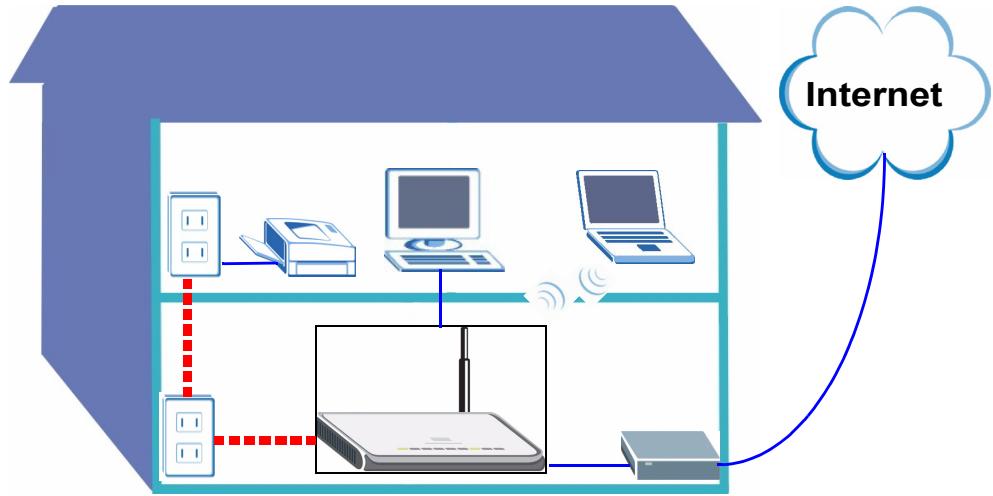

DEUTSCH Der PLA450 verbindet Ihr HomePlug AV-Powerline-Netzwerk (das über das Stromnetz läuft) mit Ihrem kabelgebundenen LAN (bei dem Ethernet-Kabel verwendet werden). Die Môgjlichkeit einer drahtlosen Verbindung ist ebenfalls gegeben.

In den folgenden Abschnitten dieses Benutzerhandbuchs wird beschrieben, wie Sie ein Wireless-Netzwerk und ein HomePlug AV-Powerline-Netzwerk einrichten kônnen.

Section 1 : AnschlieRen der Hardware

Section 2 : Zugreifen auf den Web-Konfigurato

Section 3 : AnschlieRen von Drahtlosgeräte an den PLA450 Section 4 : Einrichten eines HomePlug AV-Powerline-Netzwerks Section 5 : Einrichten der IP-Adresse des PLA450

Section 6 : Herstellen der Verbindung zum Internet

Eine Beschreibung aller Funktionen des PLA450 finden Sie im Benutzerhandbuch, das auf der CD enthalten ist. Wenn die CD nach dem Einlegen nicht gestartet wird, rufen Sie mit Windows Explorer (Arbeitsplatz) die CD-ROM auf (normalerweise Laufwerk D), und ôffnen Sie dort die Datei des Benutzerhandbuchs.

Æ Der PLA450 ist nur kompatibel mit HomePlug AV-Produkten, die über die neueste Firmware verfügen. Sie kônnen andere ZyXEL HomePlug AV- Produkte aktualisieren, indem Sie die neueste Firmware von der ZyXEL- Website (www.zyxel.com) herunterladen.

1 AnschlieBen der Hardware

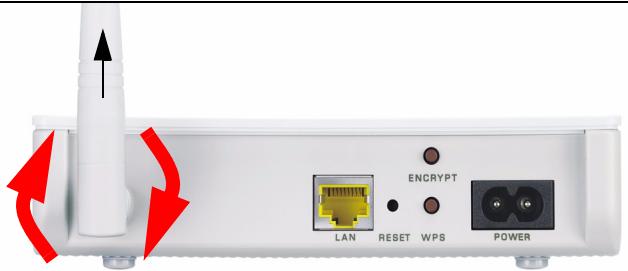

1 Schrauben Sie die Antenne entgegen dem Uhrzeigersinn in den Antennenanschluss. Prüfen Sie, ob sie fest sitzt. Richten Sie die Antenne nach oben (im rechten Winkel zum Boden).

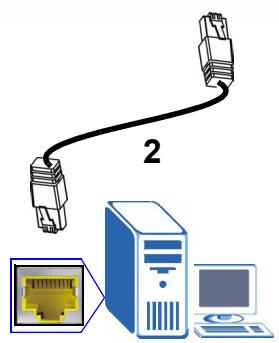

2 SchlieRen Sie das Ethernetkabel (gelb) an den LAN-Port des PLA450 und an den Ethernet-Port des Computers an.

3 SchlieRen Sie das mitgelieferte Stromkabel an den POWER-Anschluss (Netzanschluss) und an das Stromnetz an. Diese Verbindung ist gleichzeitig die Powerline-Verbindung.

1.1 Die LED-Anzeigen

ONE #20 7 ON ED CD CD ED ED =

+ Power (>: Blinkt, bis das Gerät bereit ist.

+ HomePlug ({& ): Beginnt zu leuchten, wenn die Verbindung zu anderen HomePlug AV- Geräten besteht.

+ LAN (£Ë): Beginnt zu leuchten, wenn die LAN-Verbindung zum Computer in Ordnung ist.

+ WLAN (F): Leuchtet, wenn die Wireless LAN-Funktion aktiv ist.

. Wenn die LED-Anzeigen Power (@) oder LAN (22) nicht leuchten, prüfen Sie die Kabelanschlüsse.

2 Zugreifen auf den Web-Konfigurato

Rufen Sie den Web-Konfigurator des PLA450 auf, um auf den PLA450 zuzugreifen oder seine Einstellungen zu ändern.

2.1 Dem Computer eine statische IP-Adresse geben Folgen Sie diesen Anweisungen, wenn Sie mit Windows XP arbeiten. Wenn Ihr Computer nicht über das Betriebssystem Windows XP verfügt, finden Sie im Anhang des

Benutzerhandbuchs eine Beschreibung zum Einrichten der IP-Adresse.

1 Klicken Sie auf das Netzwerksymbol (normalerweise unten rechts auf dem Computerbildschirm).

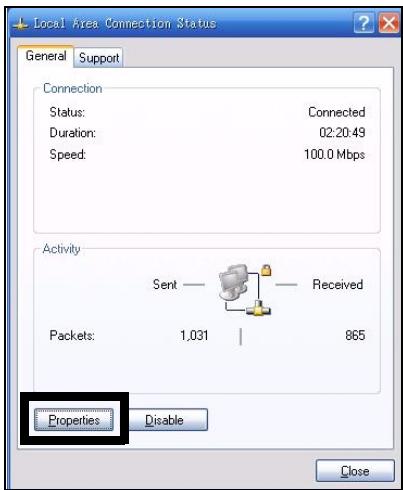

2 Klicken Sie auf Properties (Eigenschaften).

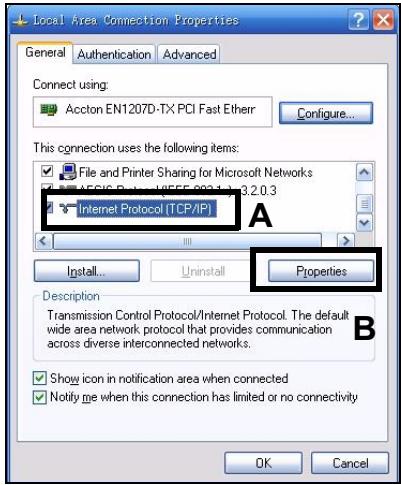

3 Wählen Sie Internet Protocol (Internetprotokoll) (TCP/IP) (A). Klicken Sie dann auf Properties (Eigenschaften) (B).

2 Show £oninnoee es uen connected FA Net re ven ie connectant med er no orties

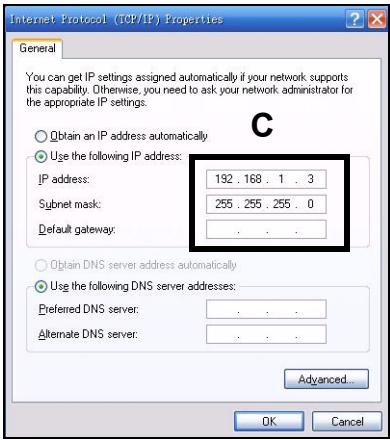

Æ Notieren Sie sich Ihre ursprünglichen Einstellungen bei (C) im folgenden Fenster, wenn Sie nach dem Konfigurieren des PLA450 auf die ursprünglichen Hardwareeinstellungen zurücksetzen môchten.

4 Geben Sie als IP-Adresse 192.168.1.x ein, wobei x eine Zahl zwischen 3 und 254 ist. Verwenden Sie keine IP-Adresse, die im Netzwerk bereits von einem anderen Gerät verwendet wird wie 192.168.1.2, die die IP-Standardadresse des PLA450 ist. Geben Sie als Subnetzmaske 255.255.255.0 ein. Klicken Sie auf OK.

2.2 Anmelden beim Web-Konfigurator

Mit dem Web-Konfigurator des PLA450 kônnen Sie auf das Gerät zugreifen und seine Einstellungen ändern.

1 Starten Sie einen Internetbrowser (z. B. Internet Explorer). Geben Sie http:// 192.168.1.2 ein, und klicken Sie auf Gehe zu (oder drücken Sie auf die Eingabetaste). ['Ele Edt View Favorites Iods Help

Laddress | Htp:1/192.168.1.2 xl

. Wenn das Anmeldefenster nicht erscheint, stellen Sie sicher, dass der Computer eine statische Adresse im Bereich 192.168.1.3 bis 192.168.1.254 verwendet (siehe Abschnitt 2.1). Wenn das Problem dadurch nicht behoben ist, prüfen Sie die Pop-up-Einstellungen lhres Internetbrowsers (ausführliche Informationen finden Sie im Anhang des Benutzerhandbuchs).

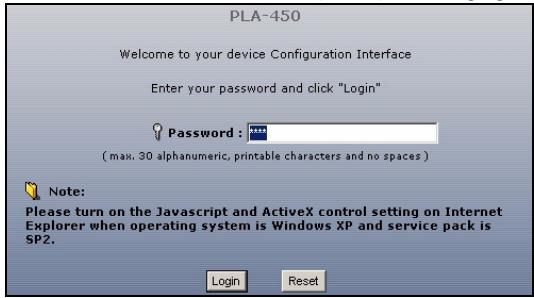

2 Das Standardkennwort (1234) ist vorgegeben. Klicken Sie auf Login (Anmelden).

3 Ândern Sie im nachfolgenden Fenster das Kennwort und klicken Sie auf Apply (Übernehmen).

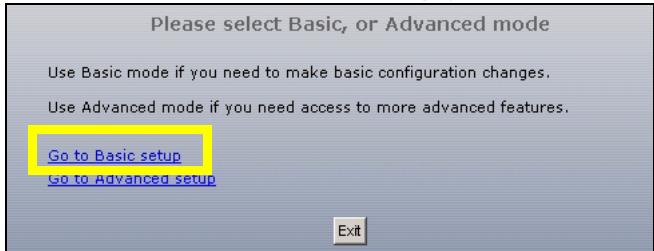

4 Klicken Sie auf Go to Basic setup (Zum einfachen Setup).

Please select Basic, or Advanced mode

3 AnschlieRen von Drahtlosgeräte an den PLA450

Sie kônnen Ihre Drahtlosverbindung und das Netzwerk entweder mit WPS (Wi-Fi Protected Setup) (Wi-Fi-geschützte Installation) oder mit dem Web-Konfigurator einrichten.

Wenn auf Ihren Drahtlosgeräten das WPS-Logo zu sehen ist (siehe unten), kônnen Sie Ihr Drahtlosnetzwerk mit WPS einrichten. Wie Sie das Drahtlosnetzwerk einrichten, wird in Abschnitt 3.1 beschrieben.

Wi-Fi PROTECTED SETUP Wenn Ihre Drahtlosgeräte nicht das WPS-Logo haben, gehen Sie zu Figure 3.1 on page 23Abschnitt 3.2. Dort wird beschrieben, wie Sie die Drahtloseinstellungen auf dem PLA450 mit dem Web-Konfigurator vornehmen kônnen.

3.1 Einrichten des Drahtlosnetzwerks mit WPS Mit WPS werden WPS-aktivierte Drahtlosgeräte nacheinander mit dem PLA450 verbunden.

1 Setzen Sie ein WPS-aktiviertes Gerät in die Reichweite des PLA450.

2 Drücken Sie an beiden Geräten auf die WPS-Taste. Dabei ist es egal, welche Taste Sie zuerst drücken. Jedoch muss die zweite Taste spätestens zwei Minuten nach dem Drücken der ersten Taste gedrückt werden.

Æ Beim PLA450 befindet sich die WPS-Taste auf dem Gehäuse. Eine weitere WPS-Taste ist im Web-Konfigurator zu finden, mit dem der PLA450 verwaltet wird. Andere WPS-aktivierte Geräte haben mindestens eine WPS-Taste dieser Art.

3 Die WPS-LED (4) des PLA450 blinkt erst einige Sekunden lang und beginnt dann zu leuchten, um anzuzeigen, dass die Geräte verbunden sind.

vd & RL ET TT n D D ED ED ED |

4 Wenn Sie weitere WPS-aktivierte Geräte an das Drahtlosnetzwerk anschlieRen môchten, drücken Sie auf dem PLA450 und auf dem nächsten WPS-aktivierten Gerät

Herzlichen Glückwunsch! Wenn das Drahtlosnetzwerk fertig eingerichtet ist, gehen Sie zu Abschnitt 4.1. Dort wird beschrieben, wie Sie Ihr Powerline-Netzwerk einrichten.

3.2 Manuelles Einrichten eines Drahtlosnetzwerks

Wenn Ihre Drahtlosgeräte nicht WPS-aktiviert sind, kônnen Sie das Drahtlosnetzwerk manuell mit dem Computer einrichten.

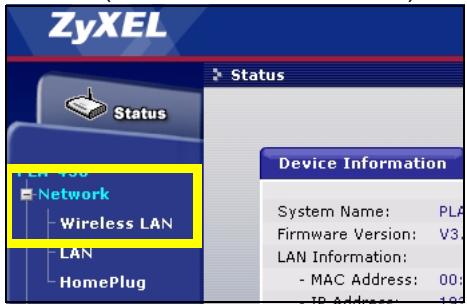

3.2.1 Konfigurieren des PLA450 mit dem Web-Konfigurator 1 Klicken Sie auf dem Navigationsfeld des Web-Konfigurators auf Network > Wireless LAN (Netzwerk > Wireless LAN).

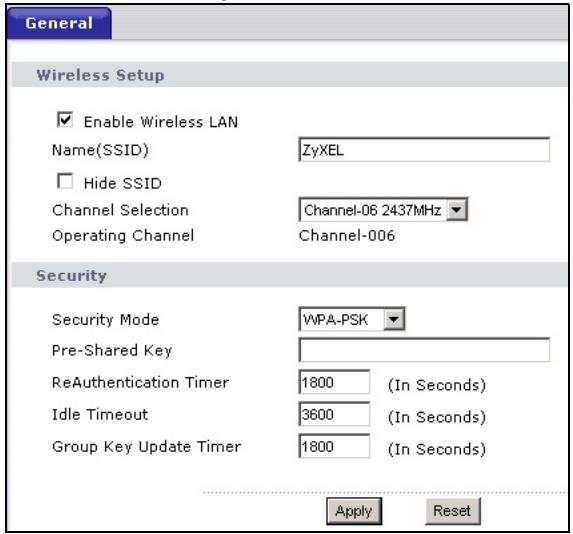

2 Das folgende Fenster erscheint. + Name (Name): Geben Sie für das Drahtlosnetzwerk einen beschreibenden Namen ein (bis zu 32 druckbare Zeichen der englischen Tastatur).

+ Security Mode (Sicherheitsmodus): Wählen Sie WPA-PSK.

+ Pre-Shared Key (PSK-Schlüssel): Geben Sie einen PSK-Schlüssel ein. Geben Sie 8 bis 63 lateinische Buchstaben (einschlieRlich Leertasten und Symbole) ein. Achten Sie auf die Grof- und Kleinschreibung. Notieren Sie sich diesen, damit die Wireless-Clients eine Verbindung zum PLA450 herstellen kônnen.

F Enable Wireless LAN Name(SSID) yXEL FT Hide SSID ES Notieren Sie sich den Namen und PSK-Schlüssel, damit Sie ihn später für die Wireless-Clients verwenden kônnen.

3 Klicken Sie auf Apply (Übernehmen). Herzlichen Glückwunsch! Sie haben die Drahtloseinstellungen lhres PLA450 konfiguriert. Im folgenden Abschnitt wird beschrieben, wie Sie Ihre Drahtlosgeräte konfigurieren müssen, um die Verbindung zum PLA450 herzustellen.

3.2.2 Einrichten des Drahtlosnetzwerks

Sie kônnen jetzt drahtlos die Verbindung zum PLA450 herstellen und auf das Internet zugreifen. Sie benôtigen den Netzwerknamen (SSID) und den Sicherheitsschlüssel, wenn Sie im vorherigen Abschnitt einen entsprechenden Schlüssel festgelegt haben. Wie die Verbindung hergestellt wird, wird hier am Beispiel Windows XP beschrieben.

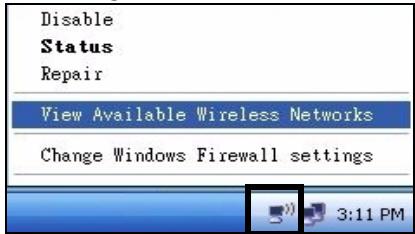

1 Klicken Sie mit der rechten Maustaste auf das Drahtlosadaptersymbol, das in der rechten unteren Ecke des Computerbildschirms angezeigt wird. Klicken Sie auf Verfügbare drahtlose Netzwerke anzeigen.

Disable Status Repair

Change Mindows Firewall settings

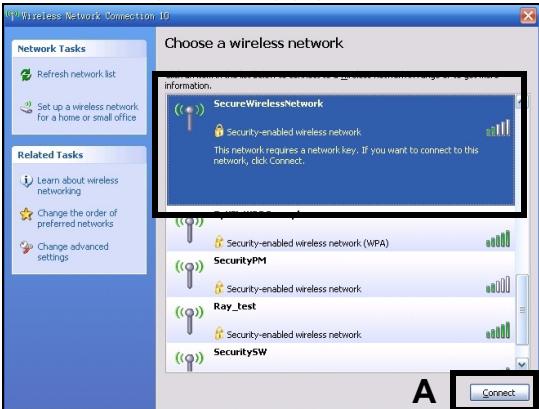

2 Wählen Sie die SSID aus, die Sie dem PLA450 gegeben haben, und klicken Sie auf Connect (Verbinden) (A).

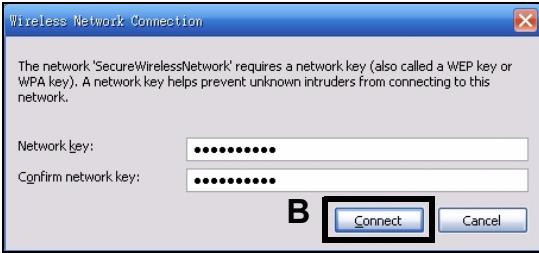

3 Wenn Sie einen Sicherheitsschlüssel festgelegt haben, müssen Sie nun ein Kennwort eingeben. Geben sie den Pre-Shared Key (PSK-Schlüssel) ein, den Sie im vorhergehenden Abschnitt eingerichtet haben, und klicken Sie auf Connect (Verbinden) (B).

Es kann einige Minuten dauern, bis der Computer die Verbindung zum Drahtlosnetzwerk hergestellt hat.

ho netwer SoeureWestetwerl requires a nokaok ey (so called a WEP hey or VF) Areorkey Feb revanche reve Hecork key: ] Canin noterk he | 4 Jetzt besteht eine sichere Drahtlosverbindung zum PLA450. ÿ SecureWirelessNetwork Automatic el L Securty-enabled wireless network (WPA) uill

DEUTSCH Wenn Sie drahtlos keine Verbindung zum PLA450 herstellen kônnen, prüfen Sie, ob Sie die richtige SSID und den richtigen Schlüssel eingegeben haben. Wenn das nicht hilft, prüfen Sie, ob der Netzwerkadapter aktiviert ist, indem Sie auf das Netzwerkadaptersymbol und dann auf Enable (Aktivieren) klicken. Weitere Hinweise finden Sie im Benutzerhandbuch.

4 Einrichten eines HomePlug AV-Powerline-Netzwerks

Sie kônnen Powerline-Adapter verwenden, die mit dem HomePlug AV-Standard kompatibel sind, um ein Netzwerk über das Stromnetz lhres Hauses einzurichten.

+ Wenn Ihre Powerline-Geräte über die ENCRYPT-Taste verfügen, gehen Sie zu Abschnitt 41. + Wenn Ihre Powerline-Geräte keine ENCRYPT-Taste haben, gehen Sie zu Figure 3.1 on page 23 Abschnitt 4.2.

4.1 Einrichten eines Powerline Netzwerks mit ENCRYPT Richten Sie mit der ENCRYPT-Taste eine sichere Verbindung zwischen Ihrem PLA450 und einem anderen ENCRYPT-fähigen Gerät ein (als Beispiel zeigt die Abbildung den PLA-400 V2).

Æ Verwenden Sie die ENCRYPT-Funktion an zwei Geräten gleichzeitig.

Stellen Sie die Powerline-Gerâte nahe beieinander auf, sodass Sie genügend Zeit haben, beide Geräte mittels ENCRYPT Taste einzurichten. Nachdem Sie das erste Powerline-Gerät eingerichtet haben, haben Sie noch 120 Sekunden Zeit, um das zweite Powerline-Gerät einzurichten. Die Verbindung zum Computer oder Modem (oder einem anderen Netzwerkgerät) kann getrennt werden, aber die Powerline-Geräte müssen am Stromnetz angeschlossen bleiben.

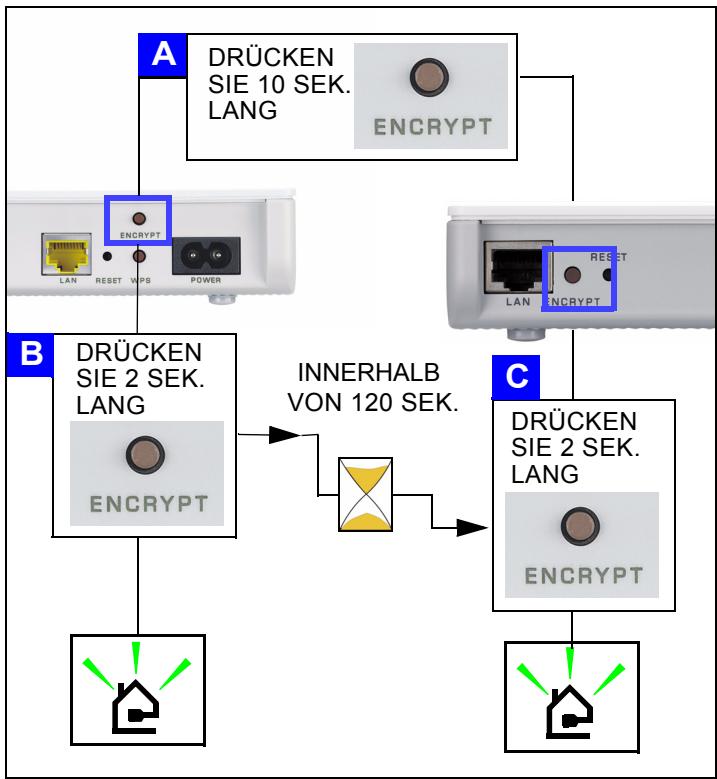

2 Drücken Sie länger als 10 Sekunden auf die ENCRYPT-Taste, die sich an der Rückseite der Geräte befindet. Dadurch wird ein zufälliger Netzwerkname eingerichtet.

3 Drücken Sie 1 bis 2 Sekunden lang auf die ENCRYPT-Taste, die sich an der Rückseite des Powerline-Geräts befindet.

4 Die Stromanzeige-LED ((b) und die HomePlug-LED (1&) soliten jetzt blinken. Es kann vorkommen, dass alle LEDs gleichzeitig blinken, und dass auch die HomePlug-LED (& ) rot leuchtet.

5 Es dauert etwa eine Minute, bis die Powerline-Geräte eine Verbindung hergestellt haben. Die LED-Anzeige Power (() leuchtet dauerhaft, wenn der ENCRYPT-Vorgang abgelaufen ist, die LED-Anzeige HomePlug ({& ) leuchtet ständig, wenn die Verbindung erfolgreich hergestellt wurde.

. Wenn die LED-Anzeige Power (@) nicht blinkt, haben Sie müglicherweise zu lang auf die Taste ENCRYPT gedrückt. Drücken Sie noch einmal 1 bis 2 Sekunden lang auf die Taste ENCRYPT.

. Wenn die HomePlug-LEDs ({## ) an beiden Powerline-Geräten nicht leuchten, sind die Powerline-Geräte nicht verbunden. Wiederholen Sie die in diesem Abschnitt beschriebenen Schritte 2 und Weitere Hinweise finden Sie im Benutzerhandbuch.

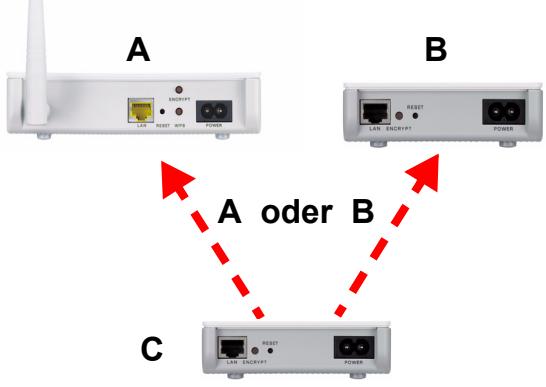

6 Wenn Sie ein weiteres Powerline-Gerät (C) an das Netzwerk anschlieRen môchten, stellen Sie die Verbindung zu anderen Powerline-Geräten (A oder B) her, die bereits an das Netzwerk angeschlossen sind (siehe Schritte 2 und in diesem Abschnitt).

A oder B y AN L4 L +

7 Wenn Sie Ihren Computer oder Ihr Modem (oder ein anderes Netzwerkgerät, das mit dem verbunden ist) in Schritt 1 dieses Abschnitts abgetrennt haben, kônnen Sie diese Geräte nun wieder anschlieRen.

Herzlichen Glückwunsch! Auf diese Weise kônnen Sie mit Ihren Powerline-Geräten und allen Geräten, die Sie an die Powerline-Gerâte angeschlossen haben wie Computer oder Netzwerkmodems, ein Heimnetzwerk errichten. Wie Sie eine Internetverbindung einrichten, wird in Abschintt 5 beschrieben.

4.2 Einrichten eines Powerline Netzwerks mit dem Web- Konfigurator

Führen Sie diese Schritte aus, um das HomePlug AV-Netzwerk einzurichten.

1 SchlieRen Sie den PLA450 und andere HomePlug AV-Powerline-Geräte an das Stromnetz an, und schalten Sie sie ein.

2 Melden Sie sich beim Web-Konfigurator an, und klicken Sie auf Go to Basic setup (Zum einfachen Setup). Klicken Sie auf Network > HomePlug (Netzwerk > Home Plug), um das Netzwerk einzurichten.

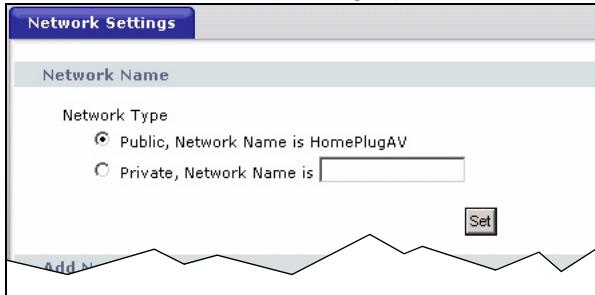

3 Der Netzwerkname ist wie ein Kennwort für Ihr Netzwerk. Ein HomePlug AV-Adapter kann nur mit dem richtigen Netzwerknamen auf das Netzwerk zugreifen.

+ Wählen Sie Public, Network Name is HomePlugAV (Ôffentlich, Netzwerkname ist HomePlugAV), um den Netzwerknamen als Standard einzurichten (HomePlugAV). Wählen Sie diese weniger sichere Option, wenn Sie schnell ermitteln môchten, wenn ein neues HomePlug AV-Gerät (mit dem Standardnetzwerknamen) die Verbindung zum Netzwerk hergestellt hat, ohne sein Netzwerkkennwort ändern zu müssen.

Wählen Sie Private, Network Name is (Privat, Netzwerkname ist), und geben Sie bei Network Name (Netzwerkname) einen Netzwerknamen ein, um das Netzwerk besser zu schützen.

4 Klicken Sie auf Set (Festlegen), um den Netzwerknamen festzulegen.

5 Alle Geräte, die in der Tabelle My Home Plug Network (Eigenes Home-Plug- Netzwerk) als Aktiv gekennzeichnet sind, haben den von lhnen gewählten Netzwerknamen. Mit demselben Netzwerknamen befinden sich nun alle im selben Netzwerk.

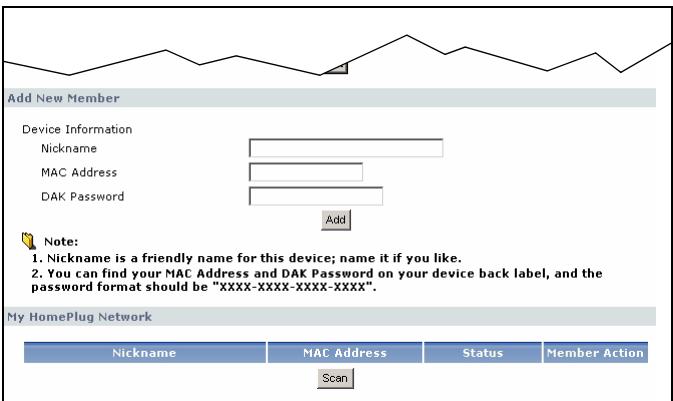

6 Fügen Sie ein neues Gerät zum Netzwerk hinzu, indem Sie seine MAC-Adresse und das DAK Password (DAK Kennwort) im Bereich Add New Member (Neues Mitglied hinzufügen) eingeben. Das DAK Password (DAK Kennwort) befindet sich zusammen mit der MAC-Adresse auf einem Etikett des Geräts. Der DAK-Schlüssel (Device Access Key; Gerätezugriffsschlüssel) ist ein Kennwort für den Zugriff auf ein

DEUTSCH Powerline-Gerät. Geben Sie dann einen kennzeichnenden Nickname wie “Marias Zimmer" ein, um das Gerät zu beschreiben. Klicken Sie auf Add (Hinzufügen). In der Tabelle My HomePlug Network (Eigenes HomePlug-Netzwerk) wird das Gerât jetzt als Active (Aktiv) angezeigt.

+ Wenn die Fehlermeldung MAC address error (MAC-Adresse falsch) erscheint, prüfen Sie, ob die MAC-Adresse richtig eingegeben wurde.

+ Wenn die Fehlermeldung DAK format error (DAK-Format falsch) erscheint, prüfen Sie, ob das DAK Password (DAK Kennwort) richtig eingegeben wurde.

7 Klicken Sie in der Tabelle My HomePlug Network (Eigenes HomePlug-Netzwerk) auf Scan (Suchen), um andere Geräte im neuen Netzwerk zu ermitteln.

+ Wenn ein Gerät Active (Aktiv) ist, ist es mit dem Netzwerk verbunden.

+ Wenn ein Gerät Out of Network (AuRerhalb des Netzwerks) ist, hat der PLA450 Informationen über das Gerät, kann es aber nicht erkennen. Prüfen Sie, ob es an eine Steckdose angeschlossen und eingeschaltet ist.

+ Wenn ein Gerät Not Member (Kein Mitglied) ist, klicken Sie auf Edit (Bearbeiten).

+ Wenn ein Gerät nicht in der Tabelle angezeigt wird, fügen Sie es bei Add New Member (Neues Mitglied hinzufügen) hinzu. Weitere Hinweise finden Sie unter Problembeseitigung.

8 Wenn Sie das Powerline-Netzwerk fertig eingerichtet haben, schlieRen Sie die Powerline-Adapter an die Geräte an, die für den Internetzugriff zum Netzwerk hinzugefügt werden sollen (z. B. Rechner und Router). Eine Beispielabbildung finden Sie auf Seite 19.

9 Herzlichen Glückwunsch! Das Powerline-Netzwerk ist eingerichtet. Im nächsten Abschnitt wird beschrieben, wie Sie die IP-Adresse des PLA450 konfigurieren.

. Wenn Sie nicht auf das Powerline-Netzwerk zugreifen kônnen, stellen Sie sicher, dass das Netzwerkkennwort auf allen HomePlug AV-Adaptern gleich ist, und dass die DAKs der HomePlug AV-Geräte richtig eingegeben wurden. Wenn das Problem dadurch nicht behoben ist, stellen Sie sicher, dass die Powerline-Adapter kompatibel sind mit HomePlug AV und dass die neueste Firmware installiert ist. Weitere Hinweise finden Sie im Benutzerhandbuch.

5 Einrichten der IP-Adresse des PLA450

Richten Sie die IP-Adresse des PLA450 so ein, dass sie sich im Netzwerk befindet.

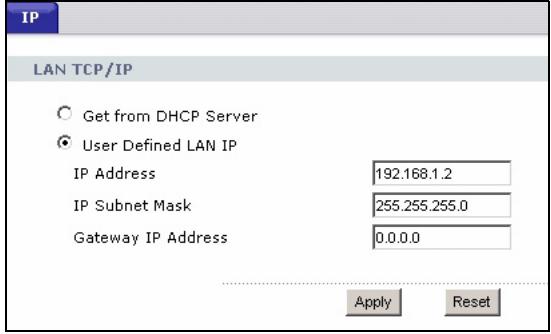

1 Klicken Sie in der Navigationsleiste auf Network > LAN (Netzwerk > LAN).

©. Get from DHCP Server @ User Defined LAN IP 1P Address Fer 1P Subnet Mask FRE Gateuey 1P Address Fou

+ Wählen Sie Get from DHCP Server (Vom DHCP-Server beziehen), um eine IP- Adresse von einem DHCP-Server im Netzwerk zu beziehen. Wenn Sie einen Router haben, hat dieser mit groR&er Wahrscheinlichkeit eine DHCP-Serverfunktion.

+ Wenn Sie eine bestimmte (feste) IP-Adresse verwenden môchten, wählen sie Benutzerdefinierte LAN IP-Adresse, und geben Sie sie dort ein. Sie müssen nur die Subnetzmaske oder das Standard-Gateway ändern, wenn Sie diese für den PLA450 verwenden môchten.

2 Klicken Sie auf Apply (Übernehmen). Stellen Sie die Verbindung zum PLA450 nun mit den neuen IP-Einstellungen her.

3 Stellen Sie die IP-Adresse/Subnetz-Maske des Computers auf die Einstellungen zurück, bevor sie in Schritt 2.1 geändert wurden.

Der PLA450 kann jetzt eine Verbindung zu Ihrem Switch oder Router herstellen.

6 Herstellen der Verbindung zum Internet

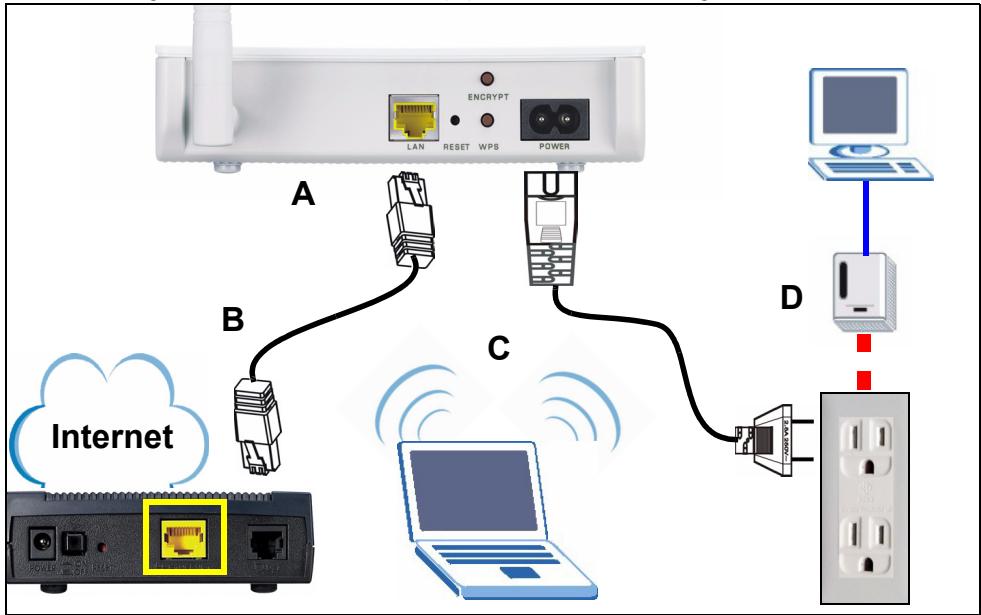

1 Verbinden Sie den LAN-Port des PLA450 (A) mit dem gelben Ethernetkabel mit dem Ethernet-Port eines Internet-Gateways (z. B. ein DSL-Modem) (B).

2 Stellen Sie sicher, dass Ihr Computer mit einer Wireless-LAN- (C) oder das HomePlug AV-Powerline-Netzwerk (C) an den PLA450 angeschlossen ist.

3 Starten Sie einen Internetbrowser (z. B. Internet Explorer). Geben Sie http:// www.zyxel.com ein, und klicken Sie auf Go (Gehe zu) (oder drücken Sie auf die Eingabetaste). Wenn die ZyXEL-Website angezeigt wird, haben Sie die Netzwerkverbindungseinstellungen richtig konfiguriert.

DEUTSCH Wenn der PLA450 nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass der PLA450 eine IP-Adresse verwendet, die sich im selben Subnetz wie der Router befindet. Eine Beschreibung, wie Sie die IP- Adresse des Routers finden kônnen, finden Sie in der Dokumentation des Routers.

Schritte zum Ansehen von Produktzertifizierung(en)

2 Wählen Sie auf der ZyXEL-Homepage aus der Drop- down-Liste Ihr Produkt aus, um zur entsprechenden Produktseite zu gelangen.

3 Wählen Sie auf dieser Seite die gewünschte Zertifizierung aus.

Das Produkt entspricht den grundlegenden Anforderungen der Richtlinie 1999/5/EG (R&TTE) sowie den übrigen einschlägigen Bestimmungen des FTEG und ist zum Betrieb in der EU und Schweiz vorgesehen. Das Produkt ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstôrungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Massnahmen durchzuführen.
