BEDIENUNGSANLEITUNG PLA-402 V2 ZYXEL

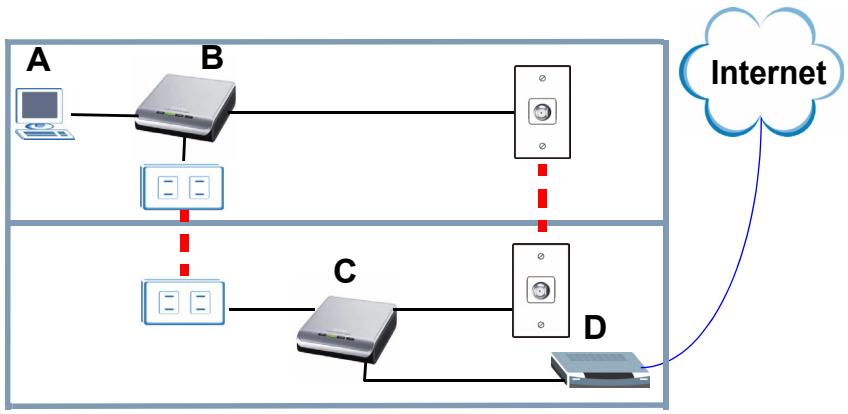

DEUTSCH Mit dem PLA402 v2 können Sie zu Hause Netzwerkgeräte über das herkömmliche Stromnetz zu einem Heimnetzwerk zusammenschließen. Mit dem PLA402 v2 können Sie Ihr Netzwerk flexibel erweitern, indem Sie zu Ihrem Netzwerk die Anschlussmöglichkeit von Koaxialkabeln hinzufügen. Dadurch wird das HomePlug AV-Netzwerk auf die Koaxialkabel im Gebäude erweitert. Verwenden Sie die ENCRYPT-Taste, um ein sicheres HomePlug AV-kompatibles Powerline-Netzwerk einzurichten. In dieser Kurzanleitung wird beispielhaft gezeigt, wie Sie mit zwei PLA402 v2 (B und C) Ihren Computer (A) für den Internetzugang an ein Modem (D) Ihres Heimnetzwerks anschließen können. Auf die gleiche Art können Sie andere Netzwerkgeräte wie Router oder Switches anschließen In diesem Beispiel wird sowohl eine Powerline-Verbindung als auch eine Koaxialverbindung gezeigt..

C D Diese Kurzanleitung enthält die folgenden Anleitungen: 1 Anschließen eines PLA402 v2 an ein Kabel-/DSL-Modem. 2 Anschließen eines PLA402 v2 an einen Heimcomputer. 3 Richten Sie mit der Taste ENCRYPT (Verschlüsseln) des PLA402 v2 ein sicheres HomePlug AV-Heimnetzwerk ein. Eine Beschreibung aller Funktionen des PLA402 v2 finden Sie im Benutzerhandbuch, dass auf der CD enthalten ist. Wenn die CD nach dem Einlegen nicht gestartet wird, rufen Sie mit Windows Explorer (Arbeitsplatz) die CD-ROM auf (normalerweise Laufwerk D), und öffnen Sie dort die Datei des Benutzerhandbuchs.

Der PLA402 v2 ist nur kompatibel mit HomePlug AV-Produkten, die über die neueste Firmware verfügen. Sie können andere ZyXEL HomePlug AVProdukte aktualisieren, indem Sie die neueste Firmware von der ZyXELWebsite (www.zyxel.com) herunterladen.

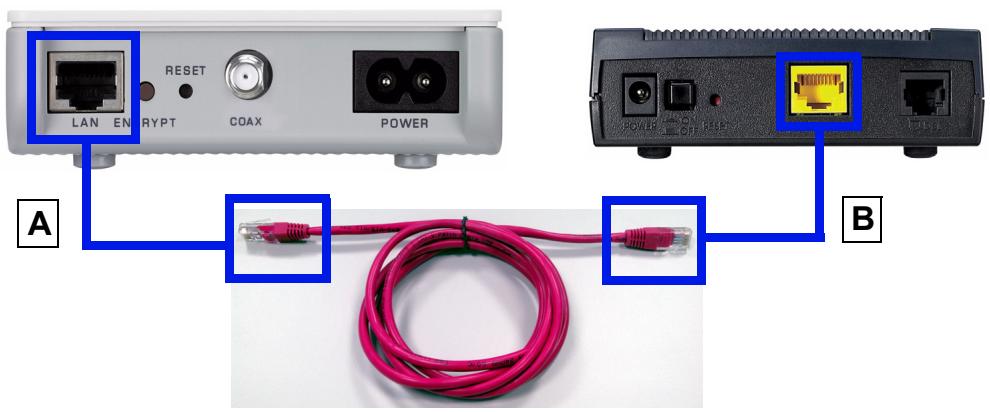

1 Anschließen des PLA402 v2 an ein Modem 1 Schließen Sie ein Ethernet-Kabel an den LAN-Port (A) des PLA402 v2 und an einen freien Ethernet-LAN-Port (B) des Modems an.

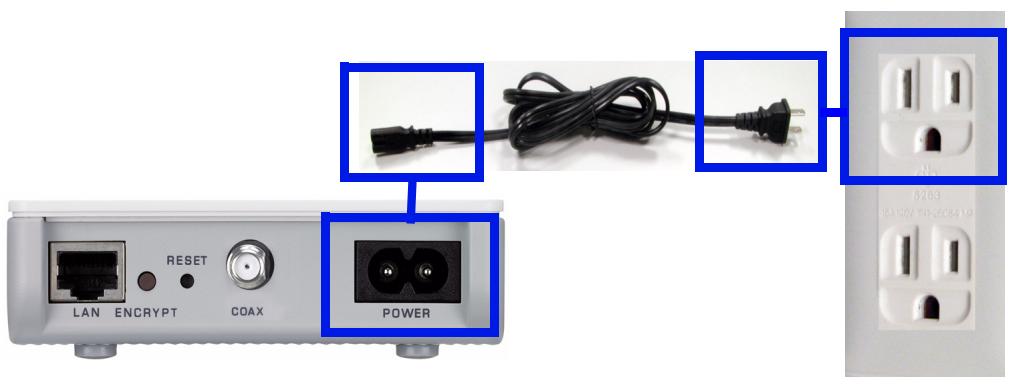

2 Schließen Sie den PLA402 v2 an eine Netzsteckdose an. Ihr Stromkabel kann etwas von der Abbildung abweichen.

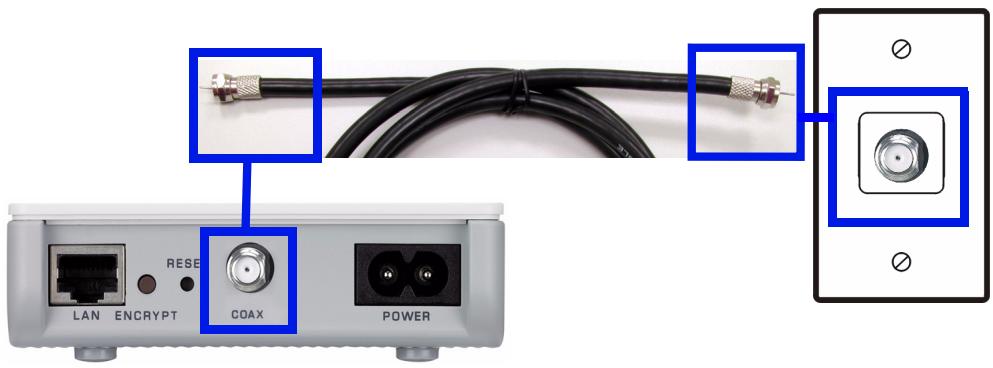

DEUTSCH • Sie können auch ein Koaxialkabel an einen Koaxialanschluss anschließen.

Stellen Sie sicher, dass der Koaxialstecker fest am Koaxialanschluss angeschlossen ist. Möglicherweise müssen Sie ihn dazu etwas hineindrehen. Da die Koaxialverbindung aus ihrem Haus hinausführt, sollten Sie nach dem Anschluss des Geräts mit der Taste ENCRYPT das Netzwerk sichern. Die Netz-LED ( zu blinken.

) beginnt zu leuchten, und die Ethernet-LED (

) beginnt zu leuchten oder

Wenn keine der LEDs leuchtet, prüfen Sie noch einmal alle Kabelverbindungen.

2 Anschließen des PLA402 v2 an einen Computer

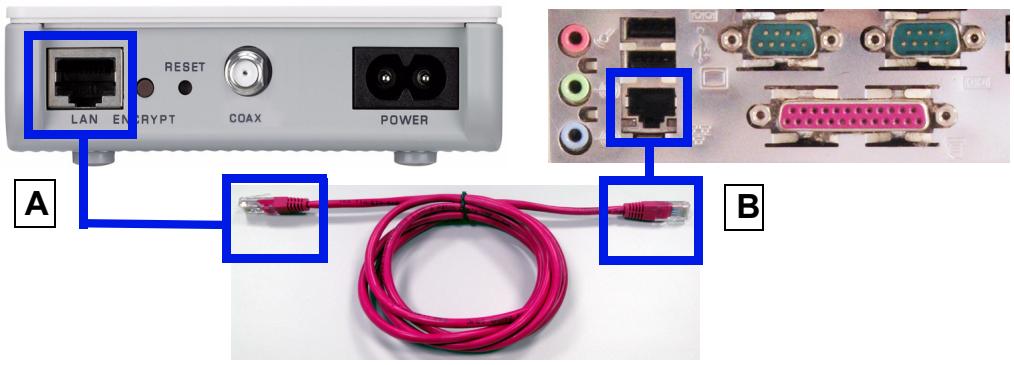

DEUTSCH 1 Schließen Sie ein Ethernetkabel an den LAN-Anschluss (A) des PLA402 v2 und an den Ethernetanschluss (B) des Computers an.

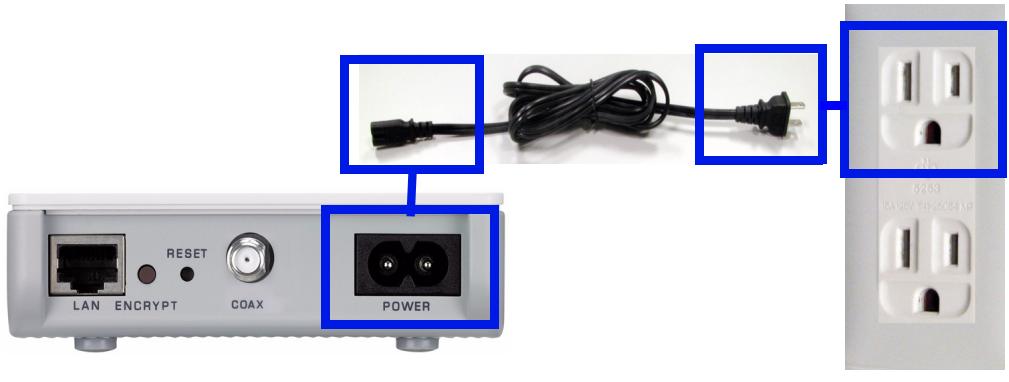

2 Schließen Sie den PLA402 v2 an eine Netzsteckdose an. Ihr Stromkabel kann etwas von der Abbildung abweichen.

DEUTSCH • Sie können auch ein Koaxialkabel an einen Koaxialanschluss anschließen.

Die Netz-LED ( ) beginnt zu leuchten, und die Ethernet-LED ( ) beginnt zu leuchten oder zu blinken. Sollten die LEDs nicht leuchten, trennen Sie das Gerät vom Stromnetz, und prüfen Sie die Kabelverbindungen. • Wenn die HomePlug-LED ( ) leuchtet, nachdem Sie den PLA402 v2 das erste Mal eingerichtet haben, kann das HomePlug AV-Netzwerk verwendet werden. Möglicherweise verwenden beide PLA402 v2 den Standardnetzwerknamen HomePlugAV. Dieser bekannte Netzwerkname ermöglicht den Zugriff auf Ihr HomePlug AV-Netzwerk. Sie können den Netzwerknamen sicherer machen, indem Sie wie im nächsten Abschnitt beschrieben ein HomePlug AV-Netzwerk mit der Verschlüsselungsfunktion ENCRYPT (Verschlüsseln) einrichten. • Wenn die HomePlug-LEDs ( ) nicht leuchten, richten Sie wie im nächsten Abschnitt beschrieben ein HomePlug AV-Netzwerk mit der Verschlüsselungsfunktion ENCRYPT (Verschlüsseln) ein.

V Wenn Sie Probleme haben, das Gerät anzuschließen, stellen Sie sicher,

• dass die Netzsteckdose richtig funktioniert. Trennen Sie den PLA402 v2 vom Stromnetz und schließen Sie an dieselbe Netzsteckdose ein anderes Gerät an, von dem Sie wissen, dass es funktioniert. • dass Sie Ethernetkabel der Kategorie 5 oder höher verwenden. Bei den meisten Kabeln sind die Spezifikationen aufgedruckt. • dass alle Ethernet und Stromkabel fest angeschlossen sind.

3 Einrichten eines Powerline Netzwerks mit ENCRYPT Richten Sie mit der ENCRYPT-Taste eine sichere Verbindung zwischen Ihrem PLA402 v2 und einem anderen ENCRYPT-fähigen Gerät ein (als Beispiel zeigt die Abbildung den PLA-400 v2).

Verwenden Sie die ENCRYPT-Funktion an zwei Geräten gleichzeitig

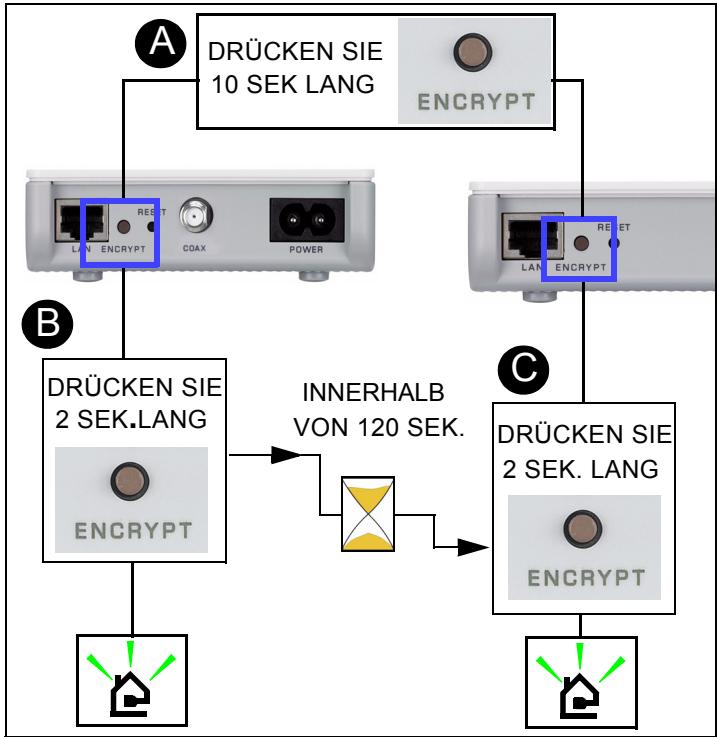

1 Stellen Sie die Powerline-Geräte nahe beieinander auf, sodass Sie genügend Zeit haben, beide Geräte mittels ENCRYPT Taste einzurichten. Nachdem Sie das erste Powerline-Gerät eingerichtet haben, haben Sie noch 120 Sekunden Zeit, um das zweite Powerline-Gerät einzurichten. Die Verbindung zum Computer oder Modem (oder einem anderen Netzwerkgerät) kann getrennt werden, aber die Powerline-Geräte müssen am Stromnetz angeschlossen bleiben. 2 Drücken Sie länger als 10 Sekunden auf die ENCRYPT-Taste, die sich an der Rückseite der Geräte befindet. Dadurch wird ein zufälliger Netzwerkname eingerichtet.

DEUTSCH 3 Drücken Sie 1 bis 2 Sekunden lang auf die ENCRYPT-Taste, die sich an der Rückseite des Powerline-Geräts befindet.

C DRÜCKEN SIE 2 SEK. LANG

4 Die Stromanzeige-LED ( ) und die HomePlug-LED ( ) sollten jetzt blinken. Es kann vorkommen, dass alle LEDs gleichzeitig blinken, und dass auch die HomePlug-LED ( ) rot leuchtet. 5 Es dauert etwa eine Minute, bis die Powerline-Geräte eine Verbindung hergestellt haben. Die LED-Anzeige Power ( ) leuchtet dauerhaft, wenn der ENCRYPT-Vorgang abgelaufen ist, die LED-Anzeige HomePlug ( ) leuchtet ständig, wenn die Verbindung erfolgreich hergestellt wurde.

V Wenn die LED-Anzeige Power ( ) nicht blinkt, haben Sie möglicherweise zu lang auf die Taste ENCRYPT gedrückt. Drücken Sie noch einmal 1 bis 2 Sekunden lang auf die Taste ENCRYPT.

DEUTSCH V Wenn die HomePlug-LEDs ( ) an beiden Powerline-Geräten nicht leuchten, sind die Powerline-Geräte nicht verbunden. Wiederholen Sie die in diesem Abschnitt beschriebenen Schritte 2, und 3 Weitere Hinweise finden Sie im Benutzerhandbuch.

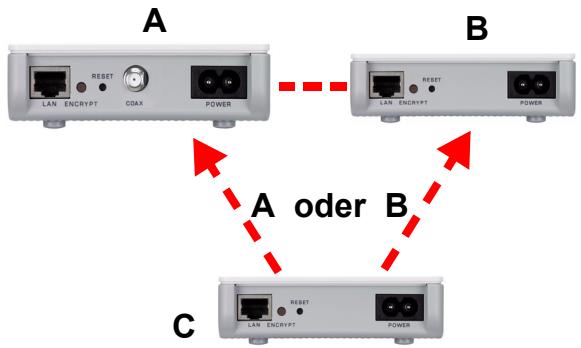

6 Wenn Sie ein weiteres Powerline-Gerät (C) an das Netzwerk anschließen möchten, stellen Sie die Verbindung zu anderen Powerline-Geräten (A oder B) her, die bereits an das Netzwerk angeschlossen sind (siehe Schritte 2 und 3 in diesem Abschnitt) .

A B A oder B C 7 Wenn Sie Ihren Computer oder Ihr Modem (oder ein anderes Netzwerkgerät, das mit dem verbunden ist) in Schritt 1 dieses Abschnitts abgetrennt haben, können Sie diese Geräte nun wieder anschließen.

V Wenn die HomePlug-LED ( ) nicht leuchtet, versuchen Sie, mit dem PLA-4xx-Konfigurationsprogramm (Informationen dazu finden Sie im Benutzerhandbuch) alle anderen HomePlug AV-Geräte zu ermitteln, die sich im Powerline-Netzwerk befinden. Schließen Sie ein zweites HomePlug AV-Gerät an eine dem PLA402 v2 benachbarte Steckdose an, und prüfen Sie, ob die HomePlug-LED ( ) nun leuchtet.

Herzlichen Glückwunsch! Auf diese Weise können Sie mit Ihren Powerline-Geräten und allen Geräten, die Sie an die Powerline-Geräte angeschlossen haben wie Computer oder Netzwerkmodems, ein Heimnetzwerk errichten.

. Schritte zum Ansehen von Produktzertifizierung(en) 1 Zu www.zyxel.com. 2 Wählen Sie auf der ZyXEL-Homepage aus der Dropdown-Liste Ihr Produkt aus, um zur entsprechenden Produktseite zu gelangen. 3 Wählen Sie auf dieser Seite die gewünschte Zertifizierung aus.

CE-Konformität Das Produkt entspricht den grundlegenden Anforderungen der Richtlinie 1999/5/EG (R&TTE) sowie den übrigen einschlägigen Bestimmungen des FTEG und ist zum Betrieb in der EU und Schweiz vorgesehen. Das Produkt ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Massnahmen durchzuführen.
