MANUALE UTENTE PLA-402 V2 ZYXEL

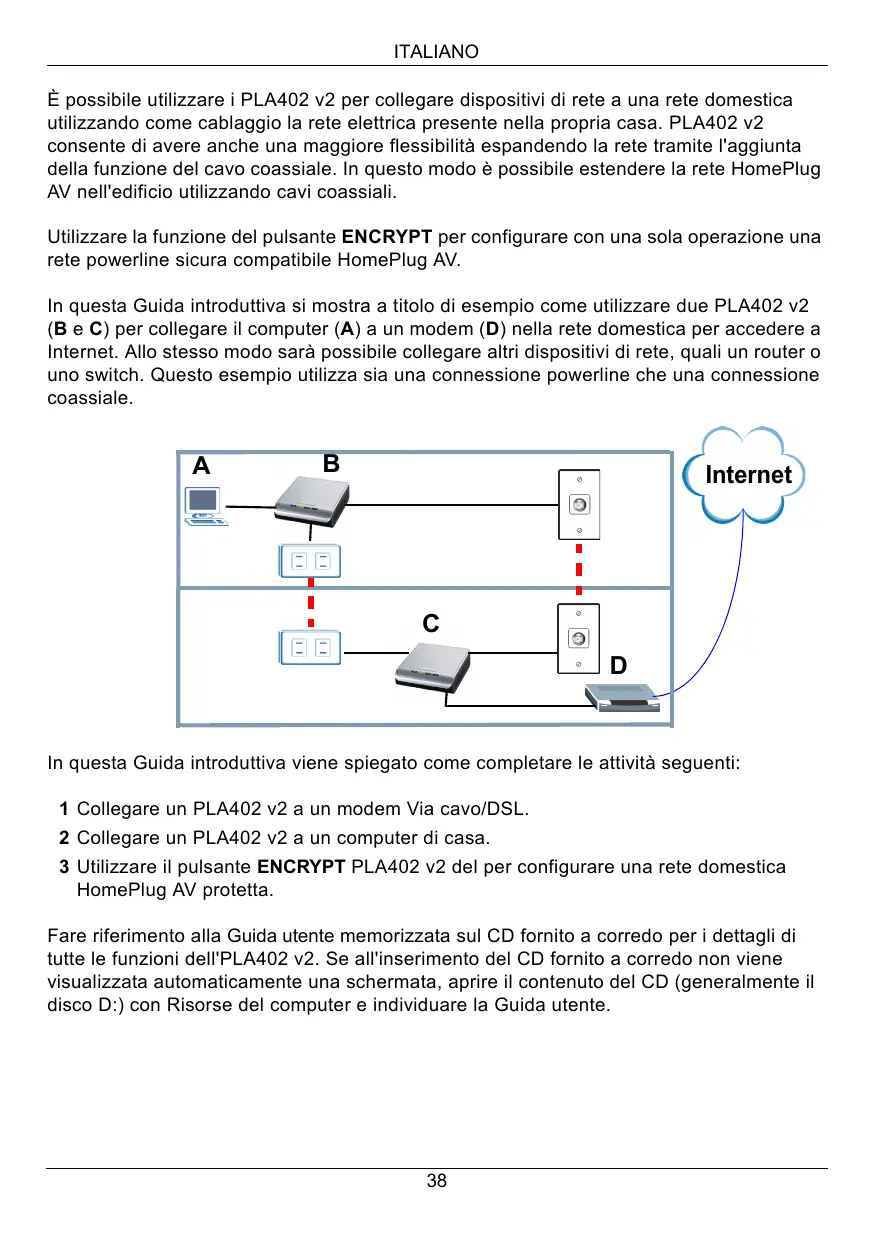

ITALIANO È possibile utilizzare i PLA402 v2 per collegare dispositivi di rete a una rete domestica utilizzando come cablaggio la rete elettrica presente nella propria casa. PLA402 v2 consente di avere anche una maggiore flessibilità espandendo la rete tramite l'aggiunta della funzione del cavo coassiale. In questo modo è possibile estendere la rete HomePlug AV nell'edificio utilizzando cavi coassiali. Utilizzare la funzione del pulsante ENCRYPT per configurare con una sola operazione una rete powerline sicura compatibile HomePlug AV. In questa Guida introduttiva si mostra a titolo di esempio come utilizzare due PLA402 v2 (B e C) per collegare il computer (A) a un modem (D) nella rete domestica per accedere a Internet. Allo stesso modo sarà possibile collegare altri dispositivi di rete, quali un router o uno switch. Questo esempio utilizza sia una connessione powerline che una connessione coassiale.

In questa Guida introduttiva viene spiegato come completare le attività seguenti: 1 Collegare un PLA402 v2 a un modem Via cavo/DSL. 2 Collegare un PLA402 v2 a un computer di casa. 3 Utilizzare il pulsante ENCRYPT PLA402 v2 del per configurare una rete domestica HomePlug AV protetta. Fare riferimento alla Guida utente memorizzata sul CD fornito a corredo per i dettagli di tutte le funzioni dell'PLA402 v2. Se all'inserimento del CD fornito a corredo non viene visualizzata automaticamente una schermata, aprire il contenuto del CD (generalmente il disco D:) con Risorse del computer e individuare la Guida utente.

ITALIANO Il PLA402 v2 è compatibile solo con i prodotti HomePlug AV dotati del firmware più recente. È possibile aggiornare gli altri prodotti ZyXEL HomePlug AV scaricando il firmware più recente dal sito Web di ZyXEL (www.zyxel.com). 1 Collegamento del PLA402 v2 a un modem 1 Utilizzare un cavo Ethernet per collegare la porta LAN (A) del PLA402 v2 a una porta LAN (B) disponibile sul modem.

ITALIANO 2 Collegare PLA402 v2 a una presa elettrica. Il cavo di alimentazione e la presa possono apparire differenti.

• È anche possibile collegare un cavo coassiale a una presa coassiale. Assicurarsi che il connettore del cavo coassiale sia collegato correttamente alla porta coassiale. Può essere opportuno avvitarlo in posizione. Il collegamento coassiale si estenderà al di fuori della casa, pertanto è opportuno utilizzare il pulsante ENCRYPT (crittografia) per proteggere la rete una volta terminato il collegamento. La spia alimentazione ( ) si dovrebbe accendere e la spia Ethernet ( accesa o lampeggiante.

) dovrebbe essere ITALIANO

Se nessuno dei LED è acceso, scollegare il dispositivo e ricontrollare i collegamenti hardware. 2 Collegamento di PLA402 v2 a un computer 1 Utilizzare un cavo Ethernet per collegare la porta LAN (A) di PLA402 v2 alla porta Ethernet (B) sul computer.

2 Collegare PLA402 v2 a una presa elettrica. Il cavo di alimentazione e la presa possono apparire differenti.

• È anche possibile collegare un cavo coassiale a una presa coassiale. La spia alimentazione ( ) dovrebbe essere accesa e la spia Ethernet ( ) dovrebbe essere accesa o lampeggiante. Se queste spie non sono accese, scollegare il dispositivo e ricontrollare i collegamenti hardware.
• Se le spie HomePlug ( ) si accendono la prima volta che si configura il PLA402 v2, la rete HomePlug AV è pronta all'uso. Tuttavia entrambi i PLA402 v2 potrebbero utilizzare il nome di rete predefinito HomePlugAV. Questo nome di rete predefinito consente di accedere alla rete HomePlug AV. Per rendere la rete più sicura, passare alla sezione seguente e configurare una rete HomePlug AV con ENCRYPT.
• Se la spia HomePlug ( ) non si accende, passare alla sezione seguente per configurare una rete HomePlug AV con ENCRYPT.

Se si hanno problemi con la configurazione, verificare gli aspetti seguenti.

• Le prese funzionano correttamente. Scollegare PLA402 v2 e collegare un altro dispositivo elettrico sicuramente funzionante.
• I cavi Ethernet utilizzati siano di Categoria 5 o superiore. La maggior parte dei cavi sono etichettati con le specifiche tecniche.
• Tutti i cavi Ethernet elettrici sono saldamente collegati. 3 Configurazione di una rete Powerline con ENCRYPT Utilizzare il pulsante ENCRYPT per configurare una connessione sicura tra il PLA402 v2 e un altro dispositivo dotato di funzione ENCRYPT (il PLA-400 v2 viene utilizzato come esempio).

Utilizzare la funzione ENCRYPT su due dispositivi alla volta. 1 Posizionare i dispositivi powerline vicini tra loro, in modo da avere il tempo di configurarli uno alla volta. Dopo aver configurato il primo dispositivo powerline, si hanno 120 secondi a disposizione per configurare il secondo dispositivo powerline. 2 Tenere premuto per almeno 10 secondi il pulsante ENCRYPT che si trova dietro i dispositivi. In questo modo viene impostato un nome di rete casuale. 3 Tenere premuto il pulsante ENCRYPT che si trova dietro al dispositivo powerline per 1 - 2 secondi. A PREMERE PER 10~15 SEC.

PREMERE PER 2 SEC. ENTRO 120 SEC.

PREMERE PER 2 SEC. 4 Le spie di alimentazione ( ) e HomePlug ( ) dovrebbero lampeggiare. In alcuni casi è possibile che tutte le spie lampeggino contemporaneamente e che anche la spia HomePlug ( ) diventi rossa. 5 Attendere circa un minuto affinché i dispositivi powerline si connettano. La spia di alimentazione ( ) si accende fissa quando il processo di crittografia ENCRYPT termina, la spia HomePlug ( ) si accende fissa se la connessione ha esito positivo.

Se la spia di alimentazione ( ) non lampeggia è possibile che il pulsante ENCRYPT sia stato premuto per troppo tempo. Eseguire un'altra volta l'operazione, premendo il pulsante ENCRYPT per 1-2 secondi. Se le spie HomePlug ( ) su entrambi i dispositivi powerline non si accendono, i dispositivi powerline non sono connessi. Ripetere i passi 2 e 3 di questa sezione. Se non funziona, vedere la Guida dell'utente per ulteriori suggerimenti. 6 Per aggiungere un altro dispositivo powerline (C) alla rete, connetterlo con uno dei dispositivi powerline (A o B) già connessi alla rete powerline (vedere i passi 2 e 3 in questa sezione).

A o B 7 Se si è scollegato il computer o il modem (o qualsiasi altro prodotto di rete connesso al dispositivo powerline) al passo 1 di questa sezione, a questo punto è possibile ricollegarlo.

Se la spia HomePlug ( ) si spegne, utilizzare l'utilità di configurazione del PLA-4xx (vedere la Guida dell'utente per i dettagli) per rilevare tutte le altre periferiche HomePlug AV della rete powerline. Provare a collegare un secondo dispositivo HomePlug AV a una presa di corrente adiacente (al PLA402 v2) e vedere se la spia HomePlug ( ) si accende.

ITALIANO Congratulazioni. La procedura consente di collegare dispositivi powerline e qualsiasi altro dispositivo connesso ai dispositivi powerline, quali un home computer o un modem di rete. Procedura per visualizzare le certificazioni di un prodotto 1 Visitare il sito www.zyxel.com. 2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione. 3 Selezionare da questa pagina la certificazione che si desidera visualizzare.
