BRUKSANVISNING PLA-402 V2 ZYXEL

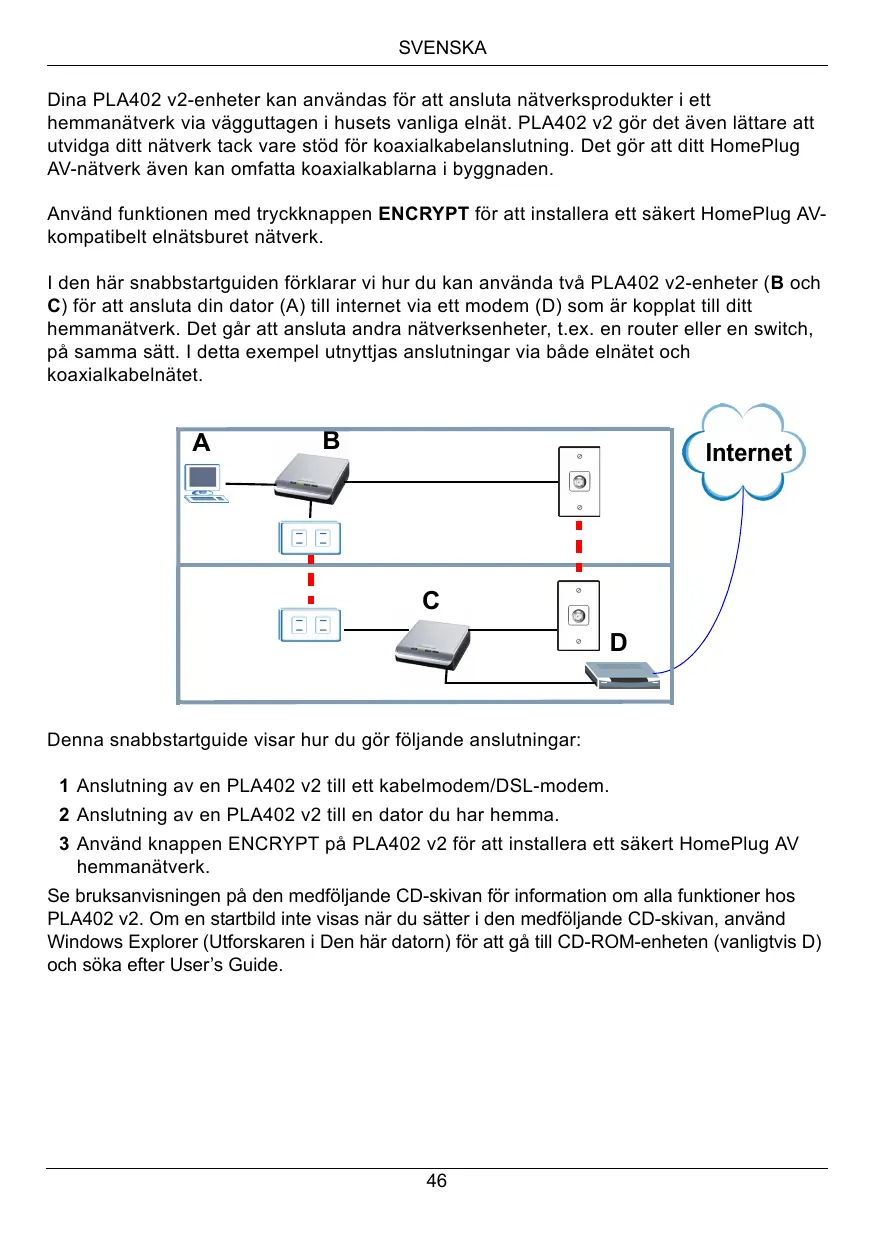

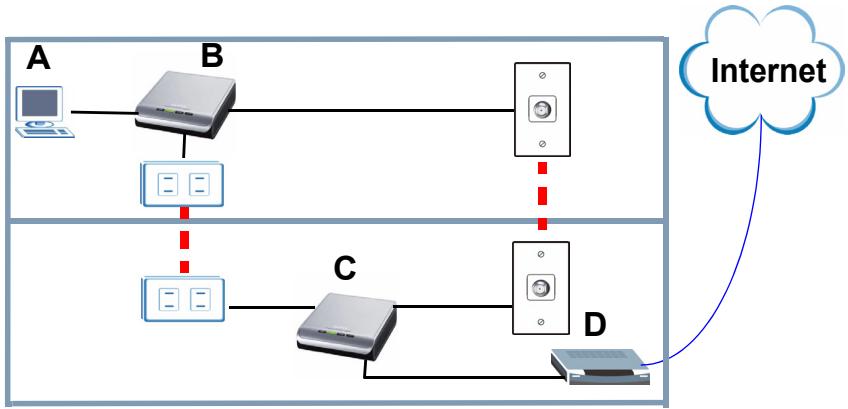

SVENSKA SVENSKA Dina PLA402 v2-enheter kan användas för att ansluta nätverksprodukter i ett hemmanätverk via vägguttagen i husets vanliga elnät. PLA402 v2 gör det även lättare att utvidga ditt nätverk tack vare stöd för koaxialkabelanslutning. Det gör att ditt HomePlug AV-nätverk även kan omfatta koaxialkablarna i byggnaden. Använd funktionen med tryckknappen ENCRYPT för att installera ett säkert HomePlug AVkompatibelt elnätsburet nätverk. I den här snabbstartguiden förklarar vi hur du kan använda två PLA402 v2-enheter (B och C) för att ansluta din dator (A) till internet via ett modem (D) som är kopplat till ditt hemmanätverk. Det går att ansluta andra nätverksenheter, t.ex. en router eller en switch, på samma sätt. I detta exempel utnyttjas anslutningar via både elnätet och koaxialkabelnätet.

C D Denna snabbstartguide visar hur du gör följande anslutningar: 1 Anslutning av en PLA402 v2 till ett kabelmodem/DSL-modem. 2 Anslutning av en PLA402 v2 till en dator du har hemma. 3 Använd knappen ENCRYPT på PLA402 v2 för att installera ett säkert HomePlug AV hemmanätverk. Se bruksanvisningen på den medföljande CD-skivan för information om alla funktioner hos PLA402 v2. Om en startbild inte visas när du sätter i den medföljande CD-skivan, använd Windows Explorer (Utforskaren i Den här datorn) för att gå till CD-ROM-enheten (vanligtvis D) och söka efter User’s Guide.

Din PLA402 v2 är bara kompatibel med HomePlug AV-produkter som har den senaste programvaran (firmware). Du kan uppgradera dina andra ZyXEL HomePlug AV-produkter genom att hämta den senaste fasta programvaran från ZyXELs webbplats (www.zyxel.com).

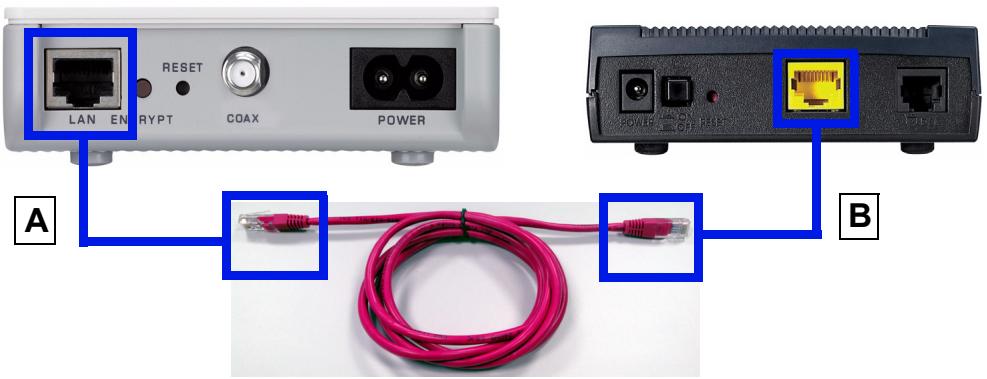

1 Ansluta PLA402 v2 till ett modem 1 Anslut ena änden av en Ethernetkabel till LAN-porten (A) på PLA402 v2 och den andra till en Ethernet LAN-port (B) på modemet.

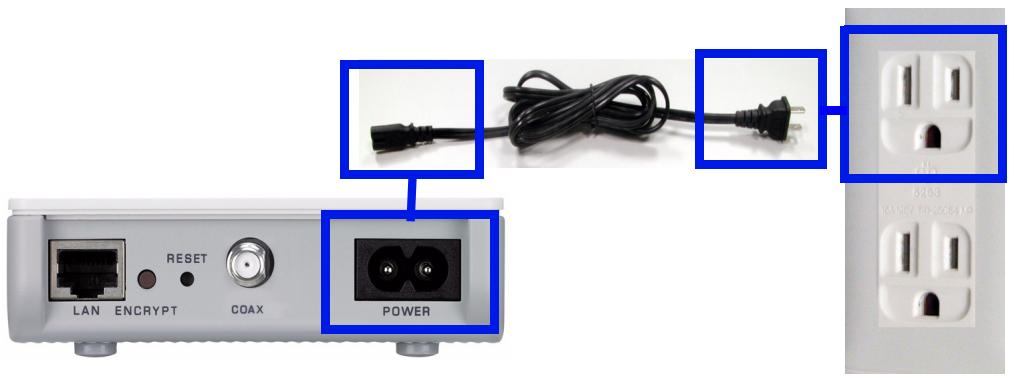

SVENSKA 2 Anslut PLA402 v2 till ett eluttag. Elkablarna och uttagen hos dig kan se annorlunda ut än i detta exempel.

• Du kan även ansluta en koaxialkabel till ett koaxialuttag.

Försäkra dig om att koaxialkabelns anslutningsdon är korrekt anslutet till koaxialporten. Du kanske måste skruva in det på plats. Eftersom koaxialanslutningen kommer att nå utanför byggnaden bör du använda knappen ENCRYPT för att säkra nätverket efter att du har upprättat anslutningen. Lampan Ström (

) bör lysa och lampan Ethernet (

) bör lysa med fast sken eller blinka.

Om ingen indikatorlampa tänds, koppla bort enheten och kontrollera dina maskinvaruanslutningar på nytt.

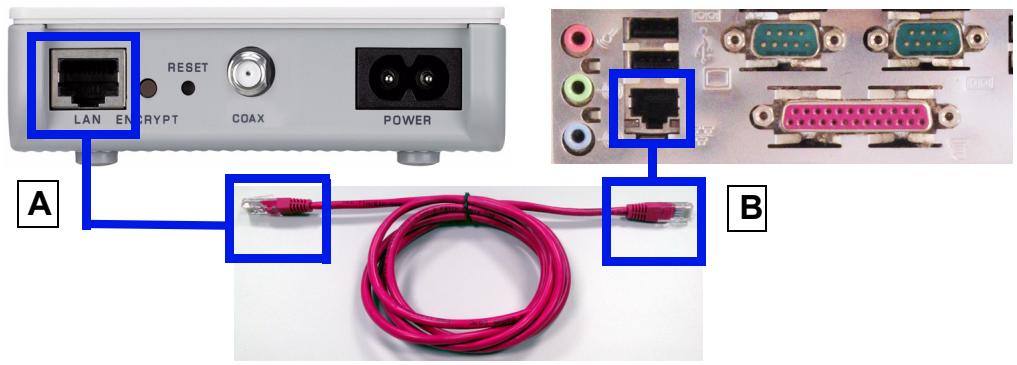

2 Ansluta PLA402 v2 till dator 1 Använd en Ethernet-sladd för att ansluta LAN-porten (A) på PLA402 v2 till datorns Ethernet-port (B).

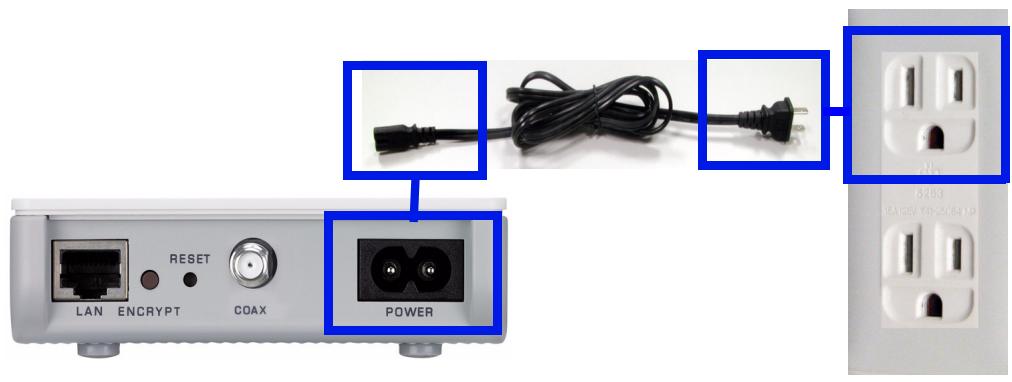

2 Anslut PLA402 v2 till ett eluttag. Elkablarna och uttagen hos dig kan se annorlunda ut än i detta exempel.

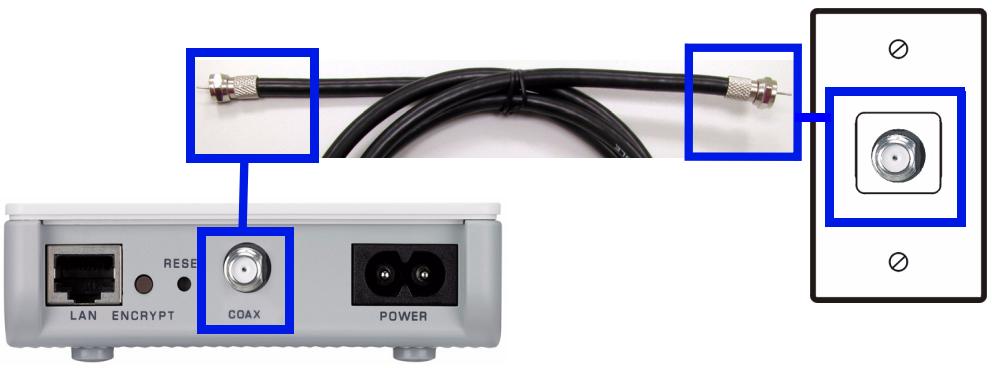

SVENSKA • Du kan även ansluta en koaxialkabel till ett koaxialuttag.

Lampan Ström ( ) bör lysa och lampan Ethernet ( ) bör lysa med fast sken eller blinka. Om ingen indikatorlampa tänds kopplar du bort enheten och kontrollerar alla maskinvaruanslutningar. • Om lamporna HomePlug ( ) tänds första gången du installerar dina PLA402 v2 är HomePlug AV-näverket klart att användas. Det är möjligt att båda dina PLA402 v2 använder standardnätverksbeteckningen HomePlugAV. Den här välkända nätverksbeteckningen ger tillgång till HomePlug AV-nätverket. Det går att öka säkerheten för nätverksbeteckningen genom att följa instruktionerna i nästa avsnitt för installation av ett HomePlug AV-nätverk med ENCRYPT (kryptering). • Om lamporna HomePlug ( ) inte tänds, se nästa avsnitt om installation av ett HomePlug AV-nätverk med ENCRYPT (kryptering).

V Om du har problem med att ställa in dina anslutningar, kontrollera att:

• Dina uttag fungerar som de ska. Koppla ur PLA402 v2 och anslut en annan elapparat som du vet fungerar. • Ethernet-kablarna du använder är av kategori 5 eller högre. De flesta sladdar är märkta med sina specifikationer. • Alla Ethernet och strömkablar är ordentligt anslutna.

3 Installera ett HomePlug AV-nätverk med ENCRYPT (kryptering) Använd knappen ENCRYPT för att ställa in en säker anslutning mellan PLA402 v2 och en annan ENCRYPT-anpassad enhet (PLA-400 v2 visas som exempel).

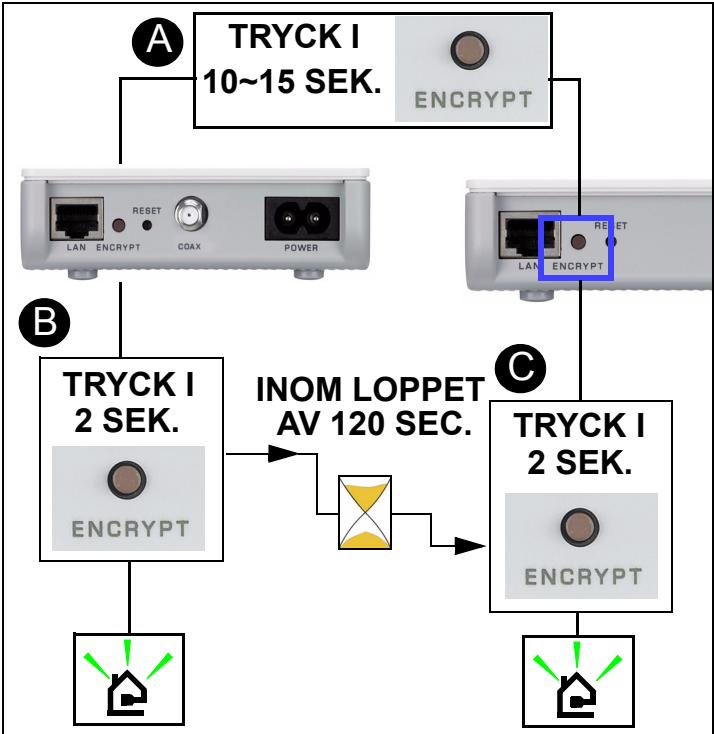

Använda ENCRYPT-funktionen på två enheter samtidigt.

1 Placera strömlinje enheterna nära varandra så att du har tillräckligt med tid för att installera var och en. När du har installerat den första strömlinje enheten, har du 120 sekunder på dig att installera den andra strömlinje enheten. 2 Håll knappen ENCRYPT på baksidan av båda enheterna intryckt i mer än 10 sekunder. Detta ställer in ett slumpmässigt nätverksnamn. 3 Håll knappen ENCRYPT på baksidan av strömlinje enheten intryckt i 1-2 sekunder.

A TRYCK I 10~15 SEK.

4 Strömlampan ( ) och lampan HomePlug ( ) ska blinka. Ibland händer det att alla lampor blinkar på samma gång och lampan HomePlug ( ) kanske lyser rött.

SVENSKA 5 Vänta i cirka en minut medan strömlinje enheterna ansluter. Strömlampan ( ) lyser stadigt när KRYPTERINGS-processens tid är klar, lampan HomePlug ( ) lyser stadigt om anslutningen har lyckats.

V V Om strömlampan ( ) inte blinkar, har du antagligen tryckt in knappen ENCRYPT för länge. Försök igen och tryck på knappen ENCRYPT i 1~2 sekunder.

Om lamporna HomePlug ( ) på båda strömlinjeenheter inte tänds, är strömlinjeenheterna inte anslutna. Upprepa steg 2 och 3 i det här avsnittet. Om detta inte fungerar, se bruksanvisningen för fler förslag.

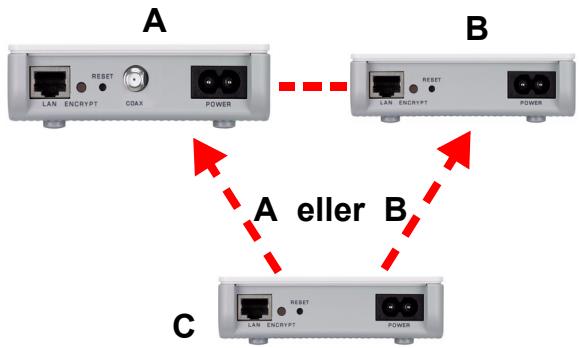

6 För att lägga till ytterligare strömlinje enheter (C) till ditt nätverk, anslut den till en av i nätverket redan aktiva strömlinje enheter (A eller B) (se steg 2 och 3 i detta avsnitt).

A B A eller B C 7 Om du kopplade bort datorn eller modemet (eller någon annan nätverksprodukt som var ansluten till din strömlinje enhet) i steg 1 av det här avsnittet kan du nu ansluta dem igen.

SVENSKA V Om HomePlug-lampan ( ) är släckt använder du konfigurationsverktyget PLA-4xx (se Användarhandboken för mer information) för att upptäcka alla andra HomePlug AV-enheter som ingår i ditt elnätsburna nätverk. Pröva att ansluta en andra HomePlug AV-enhet till ett angränsande uttag (till din PLA402 v2) och kontrollera om HomePlug-lampan ( ) tänds.

Grattis! Detta ansluter dina strömlinje enheter och eventuella produkter du har anslutit till dina strömlinje enheter, som t.ex. din hemdator eller ett nätverksmodem.

Procedur för att visa en produkts certifikat 1 Gå till www.zyxel.com. 2 Välj din produkt från rullgardinslistrutan på ZyXEL:s hemsida för att gå till denna produkts sida. 3 Välj det certifikat som du vill titta på från denna sida.
