Informations produit

Marque : ZYXEL

Modèle : PLA-402 V2

Catégorie : Adaptateur CPL

Télécharger la notice PDF Imprimer

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Caractéristiques techniques principales	Norme HomePlug AV2, vitesse de transmission jusqu'à 1200 Mbps
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	6,5 x 6,5 x 11,5 cm
Poids	220 g
Compatibilités	Compatible avec tous les appareils utilisant la norme HomePlug AV
Fonctions principales	Extension de réseau, prise en charge de la QoS, cryptage AES 128 bits
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Non spécifié, produit généralement non réparable
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales utiles	Installation facile, plug-and-play, idéal pour les maisons à plusieurs étages

FOIRE AUX QUESTIONS - PLA-402 V2 ZYXEL

Comment configurer le ZYXEL PLA-402 V2 pour la première fois ?

Pour configurer le ZYXEL PLA-402 V2, branchez-le à une prise électrique et connectez-le à votre routeur via un câble Ethernet. Appuyez ensuite sur le bouton 'Pair' sur les deux adaptateurs pour les synchroniser.

Que faire si le ZYXEL PLA-402 V2 ne se connecte pas au réseau ?

Vérifiez que les deux adaptateurs sont branchés sur des prises électriques fonctionnelles et que le câble Ethernet est correctement connecté. Assurez-vous également qu'ils sont sur le même circuit électrique.

Comment réinitialiser le ZYXEL PLA-402 V2 aux paramètres d'usine ?

Pour réinitialiser le ZYXEL PLA-402 V2, maintenez enfoncé le bouton 'Reset' pendant environ 10 secondes jusqu'à ce que le voyant clignote, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Les voyants LED du ZYXEL PLA-402 V2 sont-ils normaux ?

Oui, les voyants LED indiquent l'état de la connexion. Un voyant vert fixe signifie une connexion réussie, tandis qu'un voyant clignotant indique une activité réseau.

Comment améliorer la performance du ZYXEL PLA-402 V2 ?

Pour améliorer la performance, assurez-vous que les adaptateurs sont branchés directement dans les prises murales, sans utiliser de multiprises. Évitez également de les placer près d'appareils électroniques qui pourraient causer des interférences.

Puis-je utiliser plusieurs ZYXEL PLA-402 V2 sur le même réseau ?

Oui, vous pouvez utiliser plusieurs adaptateurs ZYXEL PLA-402 V2 sur le même réseau. Il suffit de les appairer en appuyant sur le bouton 'Pair' de chaque appareil.

Le ZYXEL PLA-402 V2 est-il compatible avec tous les routeurs ?

Oui, le ZYXEL PLA-402 V2 est compatible avec la plupart des routeurs. Assurez-vous simplement que votre routeur est configuré correctement pour la connexion Internet.

Que faire si la connexion est instable ?

Si la connexion est instable, essayez de redémarrer les adaptateurs et le routeur. Vérifiez également la qualité de l'installation électrique et évitez de brancher les adaptateurs sur des prises avec des appareils gourmands en énergie.

Téléchargez la notice de votre Adaptateur CPL au format PDF gratuitement ! Retrouvez votre notice PLA-402 V2 - ZYXEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PLA-402 V2 de la marque ZYXEL.

MODE D'EMPLOI PLA-402 V2 ZYXEL

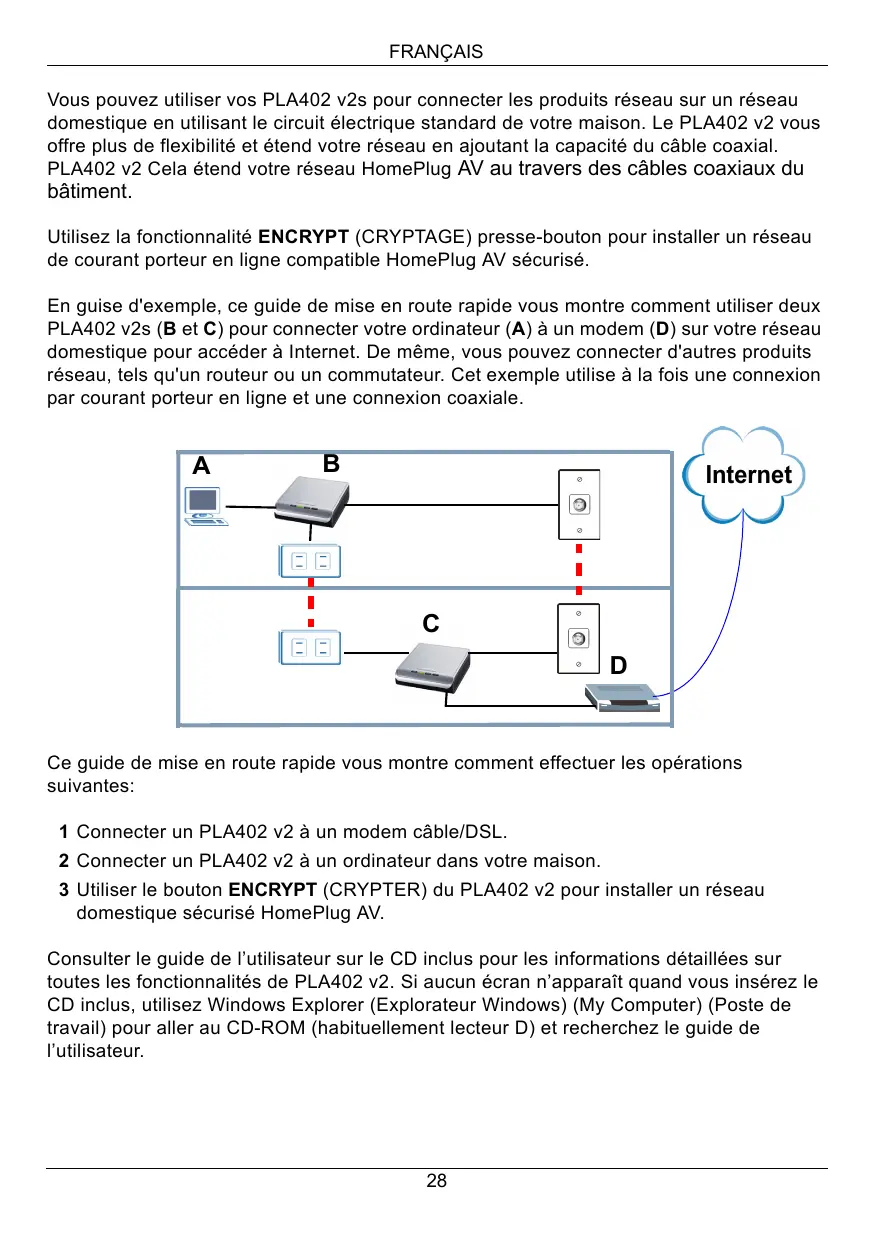

FRANÇAIS Vous pouvez utiliser vos PLA402 v2s pour connecter les produits réseau sur un réseau domestique en utilisant le circuit électrique standard de votre maison. Le PLA402 v2 vous offre plus de flexibilité et étend votre réseau en ajoutant la capacité du câble coaxial. PLA402 v2 Cela étend votre réseau HomePlug AV au travers des câbles coaxiaux du

Utilisez la fonctionnalité ENCRYPT (CRYPTAGE) presse-bouton pour installer un réseau de courant porteur en ligne compatible HomePlug AV sécurisé.

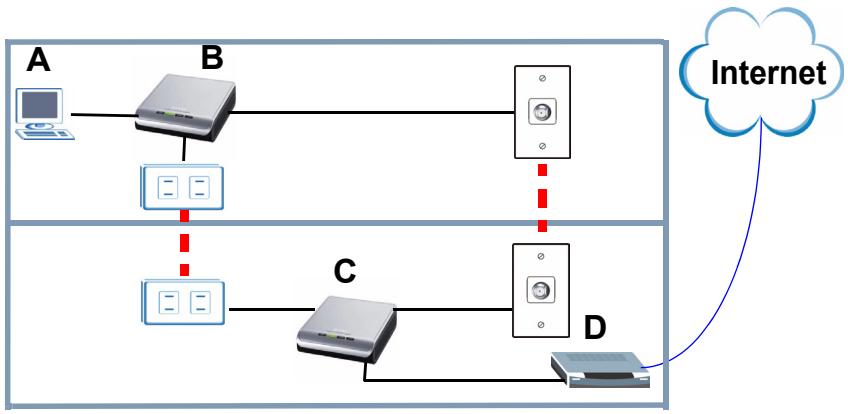

En guise d'exemple, ce guide de mise en route rapide vous montre comment utiliser deux PLA402 v2s (B et C) pour connecter votre ordinateur (A) à un modem (D) sur votre réseau domestique pour accéder à Internet. De même, vous pouvez connecter d'autres produits réseau, tels qu'un routeur ou un commutateur. Cet exemple utilise à la fois une connexion par courant porteur en ligne et une connexion coaxiale.

C D Ce guide de mise en route rapide vous montre comment effectuer les opérations suivantes:

1 Connecter un PLA402 v2 à un modem câble/DSL. 2 Connecter un PLA402 v2 à un ordinateur dans votre maison. 3 Utiliser le bouton ENCRYPT (CRYPTER) du PLA402 v2 pour installer un réseau domestique sécurisé HomePlug AV. Consulter le guide de l’utilisateur sur le CD inclus pour les informations détaillées sur toutes les fonctionnalités de PLA402 v2. Si aucun écran n’apparaît quand vous insérez le CD inclus, utilisez Windows Explorer (Explorateur Windows) (My Computer) (Poste de travail) pour aller au CD-ROM (habituellement lecteur D) et recherchez le guide de l’utilisateur.

Votre PLA402 v2 est uniquement compatible avec les produits HomePlug

AV ayant le dernier microprogramme. Vous pouvez mettre à niveau vos autres produits ZyXEL HomePlug AV en téléchargeant le dernier microprogramme depuis le site web de ZyXEL (www.zyxel.com).

1 Connecter le PLA402 v2 à un modem

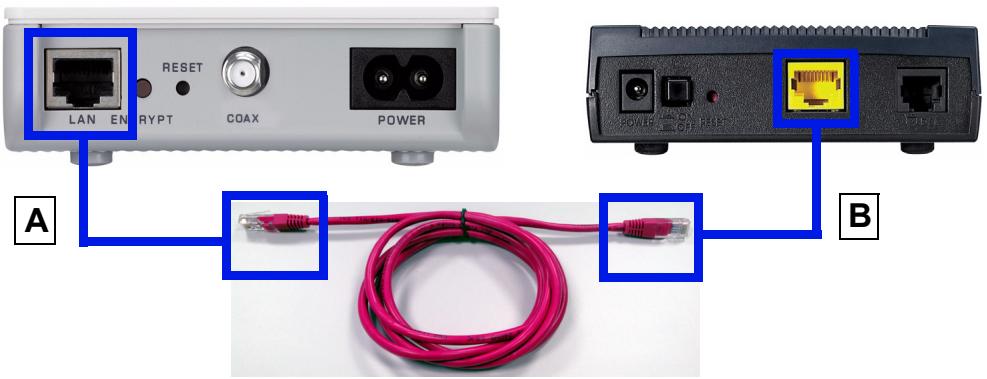

1 Utilisez un câble Ethernet pour connecter le port (A) LAN sur le PLA402 v2 à un port (B) LAN Ethernet disponible de votre modem.

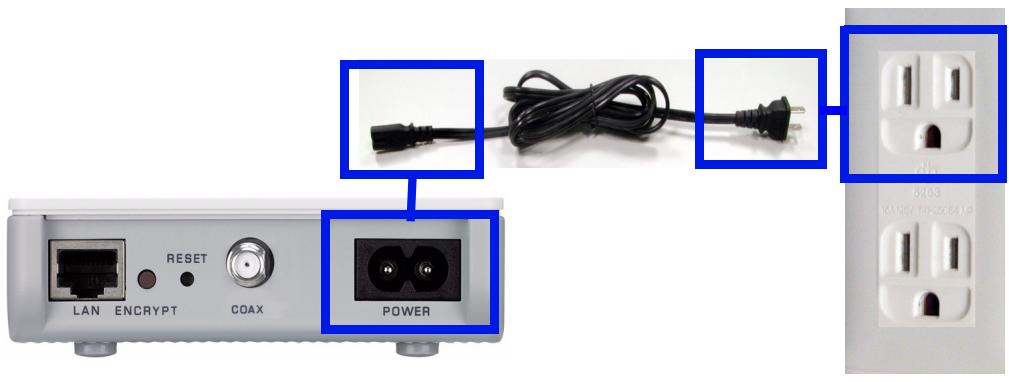

2 Connectez le PLA402 v2 à une prise d'alimentation. Votre câble d'alimentation et la prise sont peut-être différents.

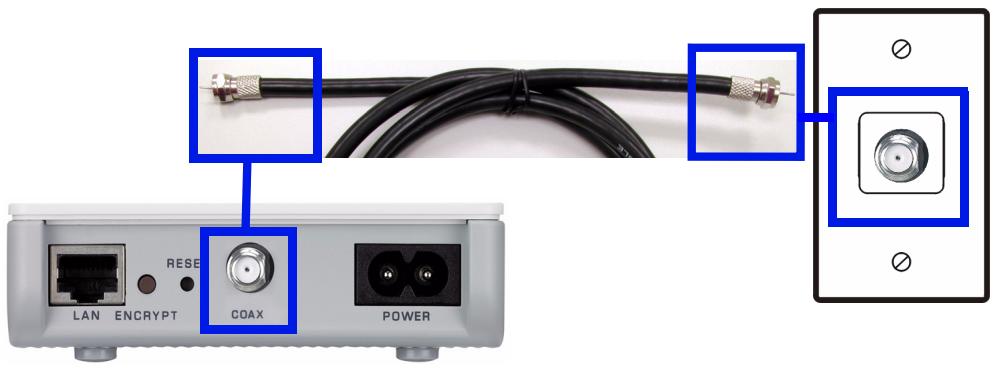

• Vous pouvez aussi connecter un câble coaxial à une prise coaxiale.

Vérifiez que le connecteur du câble coaxial est correctement connecté au port coaxial.

Vous devrez peut-être le visser. La connexion coaxiale s'étend au-delà de votre maison aussi utilisez le bouton ENCRYPT (CRYPTER) pour sécuriser votre réseau après avoir effectué la connexion. Le voyant marche ( clignotant.

) doit être allumé et le voyant Ethernet (

) doit être allumé ou

FRANÇAIS V Si aucune des LED n'est allumée, débranchez votre appareil et vérifiez à nouveau les connexions de votre matériel.

2 Connecter le PLA402 v2 à un ordinateur

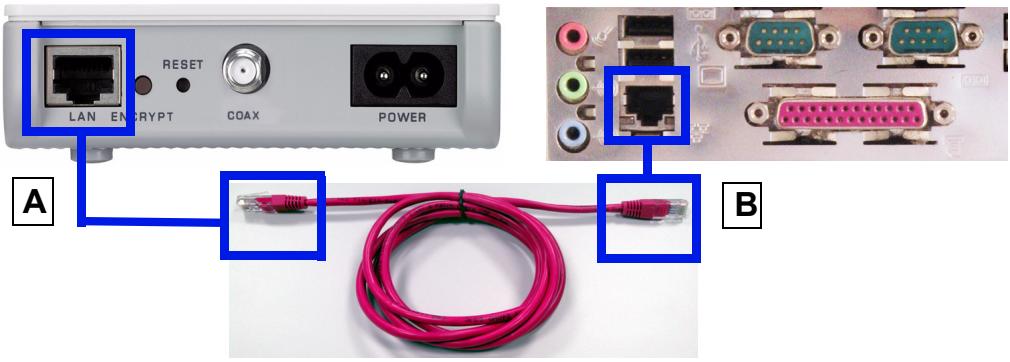

1 Utilisez un câble Ethernet pour connecter le port LAN (A) sur le PLA402 v2 au port Ethernet (B) sur votre ordinateur.

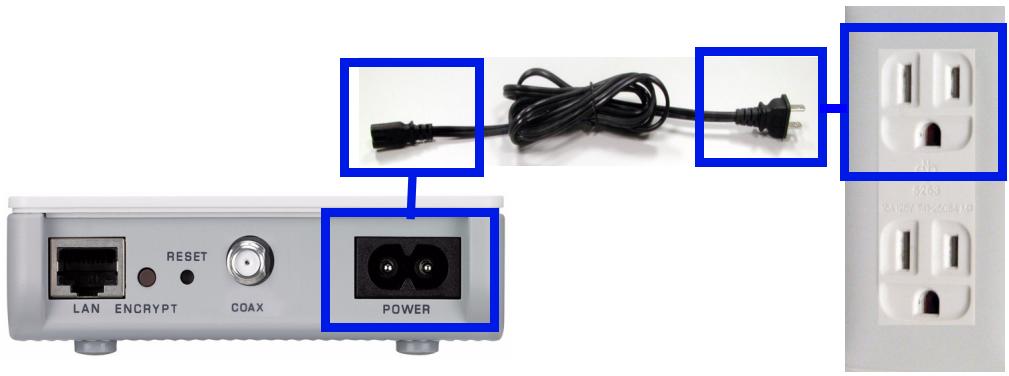

2 Connectez le PLA402 v2 à une prise d'alimentation. Votre câble d'alimentation et la prise sont peut-être différents.

• Vous pouvez aussi connecter un câble coaxial à une prise coaxiale.

Le voyant marche ( ) doit être allumé et le voyant Ethernet ( ) doit être allumé ou clignotant. Si ces voyants ne sont pas allumés, débranchez votre appareil et revérifiez les connexions matérielles.

• Si le voyant liaison ( ) s'allume lors de la première installation de vos PLA402 v2s, votre réseau HomePlug AV est prêt à être utilisé. Cependant, les PLA402 v2s peuvent tous deux utiliser le nom de réseau par défaut HomePlugAV. Ce nom de réseau bien connu permet d'accéder à votre réseau HomePlug AV. Vous pouvez améliorer la sécurisation de votre nom de réseau en allant à la prochaine section pour installer un réseau HomePlug AV avec ENCRYPT. • Si le voyant liaison ( ) ne s'allume pas, allez à la prochaine section pour installer un réseau HomePlug AV avec ENCRYPT.

V Si vous rencontrez des difficultés pour établir vos connexions, vérifiez que:

• Vos prises fonctionnent correctement. Débranchez le PLA402 v2 et branchez un autre appareil électrique dont vous êtes sûr de l'état de marche.

• Les câbles Ethernet que vous utilisez sont de Catégorie 5 ou supérieure. La plupart des câbles portent une étiquette avec leurs spécifications. • Tous les câbles Ethernet et les câbles d'alimentation sont correctement connectés.

3 Installer un réseau de courant porteur en ligne avec

ENCRYPT Utiliser le bouton ENCRYPT (CRYPTER) pour installer une connexion sécurisée entre votre PLA402 v2 et un autre périphérique ENCRYPT (Voir le PLA-400 v2 comme exemple).

Utiliser la fonctionnalité ENCRYPT (CRYPTER) simultanément sur deux périphériques.

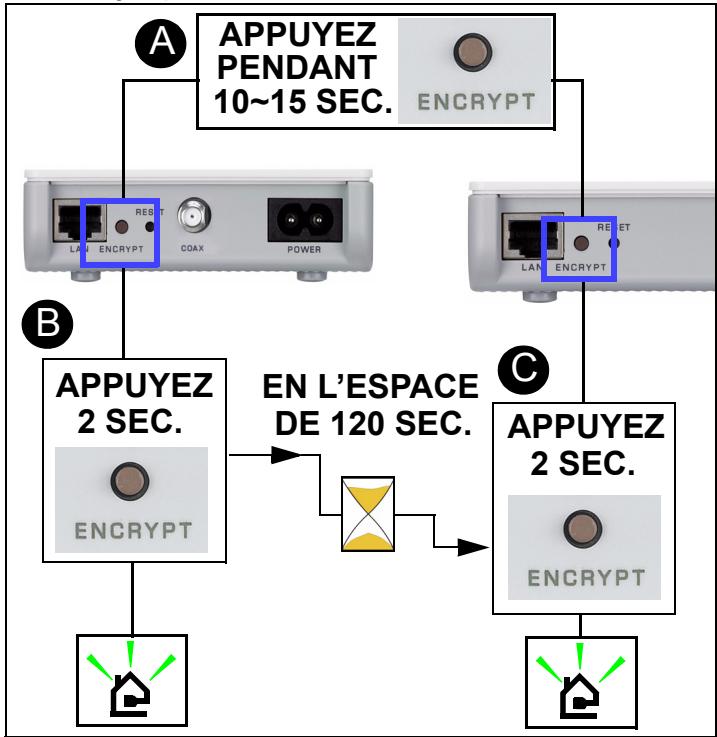

1 Placez les périphériques de courant porteur en ligne proches les uns des autres, afin d'avoir le temps d'installer chacun d'eux. Après avoir installé le premier périphérique de courant porteur en ligne, vous avez 120 secondes pour installer le second périphérique de courant porteur en ligne.

2 Appuyez sur le bouton ENCRYPT (CRYPTER) situé au dos de chacun de vos périphériques pendant au moins 10 secondes. Cela définit un nom de réseau aléatoire.

3 Appuyez sur le bouton ENCRYPT (CRYPTER) situé au dos de votre périphérique de courant porteur en ligne pendant 1 à 2 secondes.

4 Les voyants Power (Marche) ( ) et HomePlug (

) devraient clignoter. Occasionnellement tous les voyants peuvent clignoter simultanément et le voyant HomePlug ( ) peut aussi s'illuminer en rouge. 5 Patientez environ une minute le temps que vos périphériques de courant porteur en ligne se connectent. Le voyant d'alimentation ( ) est fixe quand le délai du processus ENCRYPT expire, le voyant HomePlug ( ) est fixe si vous avez réussi à établir une connexion.

V Si le voyant d'alimentation ( ) ne clignote pas, vous avez probablement appuyé trop longtemps sur le bouton ENCRYPT (CRYPTER). Essayez à nouveau, en appuyant sur le bouton ENCRYPT (CRYPTER) pendant 1~2 secondes.

FRANÇAIS V Si les voyants HomePlug ( ) des deux périphériques de courant porteur en ligne ne s'allument pas, les périphériques de courant porteur en ligne ne sont pas connectés. Répétez les étapes 2 et 3 dans cette section. Si le problème persiste, consultez le guide de l'utilisateur pour plus de suggestions.

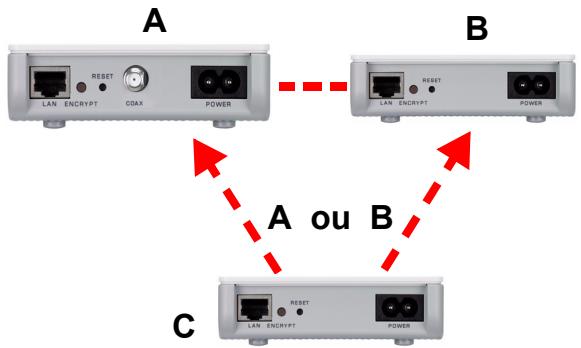

6 Pour ajouter un autre périphérique (C) de courant porteur en ligne, connectez-le avec l'un des périphériques (A ou B) de courant porteur en ligne déjà connectés à votre réseau de courant porteur en ligne (Voir les étapes 2 et 3 dans cette section).

7 Si vous avez déconnecté votre ordinateur ou votre modem (ou tout autre produit réseau connecté à votre périphérique de courant porteur en ligne) dans l'étape 1 de cette section, vous pouvez maintenant les reconnecter.

V Si le voyant HomePlug (

) est éteint, utilisez l'utilitaire de configuration PLA-4xx (consultez le guide de l'utilisateur pour les instructions détaillées) pour détecter tous les autres périphériques HomePlug AV sur votre réseau de courant porteur en ligne. Essayez de brancher un second appareil HomePlug AV dans une prise adjacente (à votre PLA402 v2) et vérifiez si le voyant HomePlug ( ) s'allume.

Félicitations! Ceci connecte vos périphériques de courant porteur en ligne et tout les produits que vous avez connecté à vos périphériques de courant porteur en ligne, tels que votre ordinateur ou votre modem réseau domestique.

FRANÇAIS Procédure permettant d’afficher la (les) certification(s) d'un produit

1 Allez à www.zyxel.com. 2 Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit. 3 Sélectionnez la certification que vous désirez consulter dans cette page.

Conformité CE Le produit satisfait aux exigences techniques de la directive 1999/5/CE

(R&TTE) et est conçu pour être utilisé au sein de la Communauté européenne et en Suisse. Le produit fait partie de la classe A, ce qui signifie que son exploitation peut entraîner des bruits parasites dans les zones d'habitation ; le cas échéant, l'exploitant peut être tenu de prendre des mesures appropriées pour remédier au dérangement.
