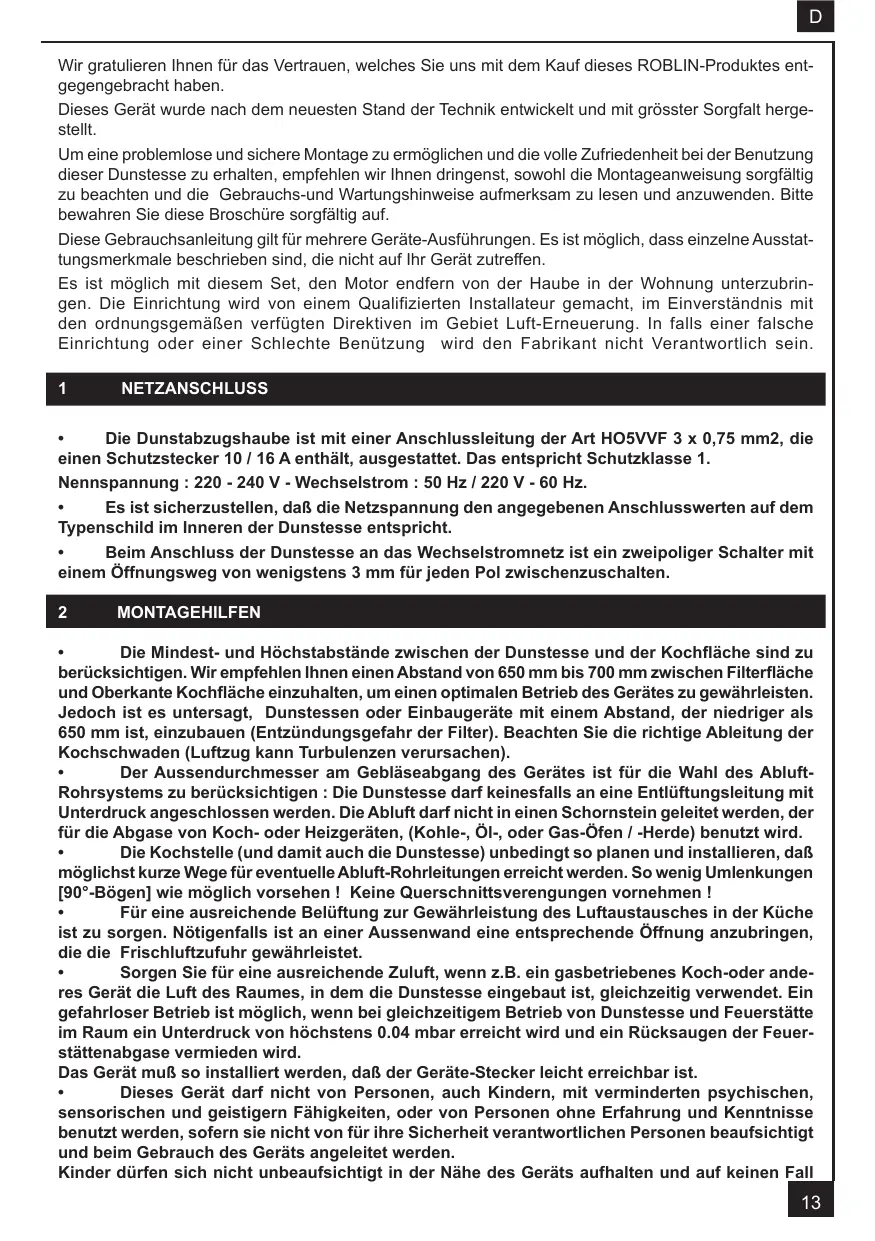

Wir gratulieren Ihnen für das Vertrauen, welches Sie uns mit dem Kauf diesen ROBLIN-Produktes entgegengebracht haben.

Dieses Gerät wurde nach dem neuesten Stand der Technik entwickelt und mit grösster Sorgfalt hergestellt.

Um eine problemlose und sichere Montage zu erhöhen und die volte Zufriedenheit bei der Benutzung dieser Dunstesse zu erhalten, empfehlen wir Ihnen dringenst, sowohl die Montageanweisung sorgfältig zu beachten und die Gebrauchs-und Wartungshinweise aufmerksam zulesen und anzuwenden.itte bewahren Sie diese Broschüre sorgfältig auf.

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Es ist möglich mit diesen Set, den Motor endfern von der Haube in der Wohnung unterzubrin-gen. Die Einrichtung wird von einem Qualifizierten Installeur gemacht, im Einverständnis mit den ordnungsgemäßen verfügten Direktiven im Gebiet Luft-Erneuerung. In falls einer falsche Einrichtung oder einer Schlechte Benützung wird den Fabrikant nicht Verantwortlich sein.

1 NETZANSCHLUSS

Die Dunstabzugshaube ist mit einer Anschlussleitung der Art HO5VVF 3 × 0,75 ~mm^2 , die einen Schutzstecker 10 / 16 ~A enthalt, ausgestattet. Das entspricht Schutzklasse 1.

Nennspannung:220-240V-Wechselstrom：50Hz/220V-60Hz.

• Es ist sicherzustellen, daß die Netzspannung den angegebenen Anschlusswerten auf dem Typenschild im Inneren der Dunstesse entspricht.
• Beim Anschluss der Dunstesse an das Wechselstromnetz ist ein zweipoliger Schalter mit einem Öffnungsweg von wichtstens 3 mm für jeder Pol zwischenzuschalten.

2 MONTAGEHILFEN

Die Mindest- und Hochstabände zwischen der Dunstesse und der Kochfläche sind zu berücksichtigten. Wir empfehlen Ohnen einen Abstand von 650 mm bis 700 mm zwischen Filterfläche und Oberkante Kochfläche einzuhalten, um einen optimalen Betrieb des Gerätes zu gewährleisten. Jedoch ist es untersagt, Dunstessen oder Einbaugeräte mit einem Abstand, der niedriger als 650 mm ist, einzubauen (Entzündungsgehr der Filter). Beachten Sie die richtige Ableitung der Kochschwaden (Luftzug kann Turbulenzen verursichen).
- Der Aussen durchmesser am Gebläseabgang des Gerätes ist für die Wahl des Abluft-Rohrsystems zu berücksichtigten: Die Dunstessearf keinesfalls an eine Entlüftungsleitung mit Unterdruck angeschlossen werden. Die Abluftarf nicht in einen Schornstein geleitet werden, der für die Abgase von Koch- oder Heizgeräten, (Kohle-, Öl-, oder Gas-Öfen / -Herde) benutzt wird.
Die Kochstelle (und damit auch die Dunstesse) unbedingt so planen und installieren, daß möglichst kurze Wege für eventuelle Abluft-Rohrleitungen erreicht werden. So weniger Umlenkungen [90^ Bogen] wie möglich vorsehen! Keine Querschnittsverengungen vornehmen!
- Für eine ausreichende Beluftung zur Gewährleistung des Luftstausches in der Kuche ist zu sorgen. Nötigenfalls ist an einer Aussenwand eine entspruchende Öffnung anzubringen, die die Frischluftzufuhr gewährleistet.
Sorgen Sie für eine ausreichende Zuluft, wenn z.B. ein gasbetriebenes Koch-oder andes Gerät die Luft des Raumes, in dem die Dunstesse eingebaut ist, gleichzeitig verwendet. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstesse und Feuerstände im Raum ein Unterdruck von hochstens 0.04 mbar erreicht wird und ein Rücksaugen der Feuerstättenabgase vermieden wird.
Das Gerät muß so installiert werden, daß der Geräte-Stecker leicht erreichenbar ist.
- Dieses Gerätarfnd nicht von Personen, auch Kindern,mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von fur ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
Kinder)dufen sich nicht unbeaufsichtigt in der Nane des Gerats aufhalten und auf keine Fall

mit dem Gerät spielien.

3 MONTAGE DES GERÄTES

Montage und Anschluss mussen von einem qualifizierten Installateur durchgefuhrt werden. () Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder Anspruch im Falle eines Unfalles aufgehoben.

Achtung!itte beachten Sie bei der Montage das Gewicht der kompletten Dunstesse. Die Tragfahigkeit der Decke oder alternativ der Tragerplatte fur diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigung-s-oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfahigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.

1) Die Verpackung öffnen.

DURCHBOHREN DER DECKE

2) Mit Hilfe eines Lotes den Mittelpunkt der Kochfläche an der Decke bestimmen. Die Achsen mit der Kochfläche parallelziehen (Fig.1).
3) Das Einfugzerschneiden in der falschen Decke verwirklichen (Fig. 2a).
4) Die Mittelpunkte der verschiedenen Bohrungen anzeichnen (Fig. 2b).
5) Die Decke an den vorgegebenen Befestigungspunkten anbohren. Eine Bohrung von 40 mm er möglich den Durchgang der Anschlussleitung (Fig. 2b). Ist die Decke aus Beton, so,müssen 4 stabile Metalldüb für 10 mm verwendet werden; Kunststoffdüb sind nicht geeignet.

Scheint die Decke nicht fest genug zu sein, so,müssen Sie entsprechende Verstärkungen oberhalb der Decke installmentieren (Fig. 3). Das Motor wird befestigt (Fig. 4): 490^ positionen.

6) Die Höhe der Struktur anzupassen: 20 mm Einstellung (Fig. 5).
7) Den Umluftadapter entfernen (Fig. 6).
8) Metall-Fettfilter wegzunehmen.

- ANSCHLUSS

Im Abluftbetrieb

a- Die Rückstauklappe C am Geblaseausgang anbringen (Pos. 6). Dann den Schlauch am Geräteausgang anschliessen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (Fig. 8).
b- Das Motor ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss).
c- Der Haubenkowski wird an der Strukturbefestigt (Fig. 10).
Vorsicht : Diese Einbauschritt muss von min. 2 Monteuren durchgeführt werden.
d- Den elektrischen Stecker des Kabels des Motor auf die Dunstazuhaube ohne Motor anschließen.
e-Versichern Sie sich, dass die Kabelverbindung in die Steckdose des Geblases einwandfrei montiert wird (Fig. 9).
f- Das Gerät ans Wechselstromnetz anschliessen und Funktion von Beleuchtung, Motor und der elektronischen Steuerung (Gebläseleistung) prüfen.
g-Metall-Fettfilter und die Geblaseadapter wieder einsetzen.

Im Umluftbetrieb

a-Einen Luftausgang (Umluftbetrieb) in der Kuche wiederzuverwenden (Fig. 11).
b-Ein Verbindungsrohr /Schlauch mit passendem Durchmesser (separate bestellen) zwischen dem Geblaseabgang (Pos. 6) und dem Umluftadapter anschliessen. Benutzen Sie zur Befestigung entweder passende Schlauchschellen oder Klebeband (siehe Fig. 12).
c- Das Motor ans Wechselstromnetz anschliessen (siehe Abschnitt Netzanschluss).
d- Der Haubenkorper wird an der Strukturbefestigt (Fig. 10).

Vorsicht : Dieser Einbauchritt muss von min. 2 Monteuren durchgefuhrt werden.

e- Den elektrischen Stecker des Kabels des Motor auf die Dunstazuhaube ohne Motor anschließen.

f- Versichertn Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei montiert wird (Fig. 9).
g- Das Gerät ans Wechselstromnetz anschliessen und Funktion von Beleuchtung, Motor und der elektronischen Steuerung (Geblaseleistung) prüfen.
h- Die Aktivkohle-Filterkassette an des Motor befestigen (Fig. 13).
i-Metall-Fettfilter und die Geblaseadapter wieder einsetzen.

4 BETRIEB DES GERÄTES

Schalttafel

Taste	Fonktion	Display
A	Schaltet den Motor der Absauganlage bei der zu-letzt verwendenten Geschwindigkeit ein und aus.	Zeigt die eingestellte Geschwindigkeit an
B	Vermindert die Betriebsgeschwindigkeit.
C	Erhöht die Betriebsgeschwindigkeit.
D	Aktiviert von jeder Geschwindigkeit aus, auch bei abgestellttem Motor, die Intensivgeschwindigkeit, die auf 10 Minuten zeitgeregt ist. Nach Ablauf dieser Zeit kehr das System zu der zuvor eingestellen Geschwindigkeit zurück. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.	Zeigt HI an und der Punkt unter rechts blinkt einzelmal pro Sekunde.
E	Aktiviert den Motor bei einer Geschwindigkeit, die eine Absaugleistung von 100 m3/h für die Dauer von 10 Minuten jeder Stunde ermöglich, nach dessen Ablauf hält der Motor an. Bei laufendem Filteralarm wird durch 3 Sekunden anhaltendes Drücken der Taste ein Reset des Alarms ausgelöst. Derlei Anzeigen sind nur bei abgestellttem Motor sightbar.	Zeigt 24 an und der Punkt unter rechts blinkt, während der Motor in Betrieb ist Nach abgeschlossener Prozedur verlöscht die bisherige Anzeige: FF zeigt an, dass der Metallfettfilter ge-waschen werden muss. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst. EF zeigt an, dass die Aktivkohlefilter ausgewechselt und die Metallfettfilter gewaschen werden müssen. Dieser Alarm wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.
F	Aktiviert das automatische Ausschalten mit einer Verzügerung von 30'. Ermöglicht die Beseitigung von Restgerüchen. Kann von jeder Position aus eingeschaltet werden und wird durch Drücken der Taste oder Abstellen des Motors ausgeschaltet.	Zeigt abwechselnd die Betriebsgeschwindigkeit und die bis zum Abschalten der Abzugshaube verbleibende Zeit an. Der Punkt unter rechts blinkt.
G	Schaltet die Hauptbeleuchting ein oder aus.
H	Schaltet die Ambiencebeleuchting ein oder aus.

5 NUTZUNG

Um ein optimales Absaugen der Dunstschwaden zu erzielen, wird empfohlen, das Gerät vor dem Kochen einszuschalten und nach dem Kochen noch eine Zeit nachlaufen zu halten. Für die Speisen, die weniger Dunst entwickeln, verwenden Sie vorzugsweise eine niedere Geschwindigkeit.
WICHTIG:NIEMALSUNTERDEMGERATFLAMBIEREN.

Niemals eine große Koch-Flamme bei eingeschalteter Dunstesse unbedeckt setzen.

Wenn der Topf entfernt wird, ist die Koch-Flamme abzuschalten oder für einen kurzen Zeitraum aufkleinste Stellung zu drehen, Dennoch aber unbedingt im Auge zu behalten.

Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamttem Betriebsdauer zu beaufsichtigen: Überhitztes Öl kann sich entzünden und die Haube in Brand setzen.

6 WARTUNG UND REINIGUNG

Vor jedem Eingriff im Gerät immer den Netzsteckerziehen, oder die Sicherung Herausdrehen bzw. die Stromzufuhr unterbremen.

Bei der Entwicklung des Gerätes wurde besides die Wartungsfreundlichkeit berücksichtigt.

• Herausnehmen des Metalfilters :

Es ist unerlässlich, diese Filter REGELMÄSSIG falls notwendig auch in kurzen Intervallen, mit der Hand (lauwarmes Wasser mit Waschmittel und Nachspälen) oder in der Geschirrspulmaschine zu REINIGEN. Diese Massnahmen verminder den Brandgefahr (starke Fettrückstände sind leicht brennbar).

Gehäuse:

Keine nassen Tücher für die Reinigung der Oberflächen der Dunstesse verwenden. Es sollen nur milde Reinigungsmittel und leicht feuchte Tücher verwendet werden. Keine Gegenstände in die Luftaustrittsöffnung stecken. Nicht in die Luftaustrittsöffnung greifen.

Abluftleitung:

Kontrollieren Sie von Zeit zu Zeit, dass der Luftkanal nicht verstopf ist. Diese Prüfung muss halbjährlich durchgefuhrt werden. Die behördlichen Anforderungen, für die Ableitung der Abluft sind zu berücksichtigten.

Beleuchtung:

Bei Leuchtmittel-Wechsel in jedem Fall den Schalter der Beleuchting ausschalten.

Die Art des Leuchtmittels nicht wechseln. Leistung nicht überschreiben.

Fernbedienung:

Vorsicht! Die Fernbedienung muss mit Zink-Kohle Alkali-Batterien im Standard-Format LR03-AA zu 1.5 V, angezeigt ausstatten sein. Die Batterie mussen eine dauerhaft optimale Benutzung garantieren. Diese Batterie mussen richtig einstecken sein, und mögen zerspringen, wenn sie beschädigt sind oder in der Hitze liegen. Nicht ins Feuer werfen! Um die Umwelt zu schützen,itte diese Batterien in einen geeigneten Container abladen.

7 GARANTIE UND KUNDENDIENST

• Bei Ausfall des Gerätes benachrichtigen Sie ihren Handler, der den Werkskundendienst informieren wird.
  Stets nur Original-Ersatzteile verwenden.
  Wird dies nicht berücksichtigt, kann die Sicherheit des Gerätes beeinträchtigt werden. Außer dem erlischt die Garantie.
• Bei der Bestellung von Ersatzteilen geben Sieitte Nummer und Typ des Gerates, die sie auf dem Typenschild finden, das sich im Gehäuse hinter den Fettfiltern befindet, an.
• Für die Anwendung der vertraglichen Garantie wird nur die Rechnung des Gerätes verbindlich anerkannt. Von der Garantieleistung ausgenommen sind:

Die Beleuchting : Klassik - und Halogenbeleuchtung
Die Filter (Filter sind als Verbrauchsgüter anzusehen).

8 WICHTIGE HINWEISE

Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 2006/95/EWG zur elektrischen Sicherheit, den europäischen Richtlinien 2004108/EWG zur elektromagnetischen Verträglichkeit und den Richtlinien 93/68/EWG zur CE Kennzeichnung.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen oder elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Produkte erhalten Sie von ihrer communalen Behörde, den örtlichen Müllentsorgungsunternehmen oder von ihrem Fachhändler.

Stecker der Schutzklasse 1, 250V 10A Zweipolig mit Schutzkontakt (Erde).

Einstellung Scharnierfestklemmen
