MANUALE UTENTE INSPIRATION SLIM ROBLIN

Istruzioni per l'uso e l'installazione Cappa

CONSIGLI DI INSTALLAZIONE

POSA DELL' APPARECCHIO

FUNZIONAMENTO

CONSIGLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECHNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

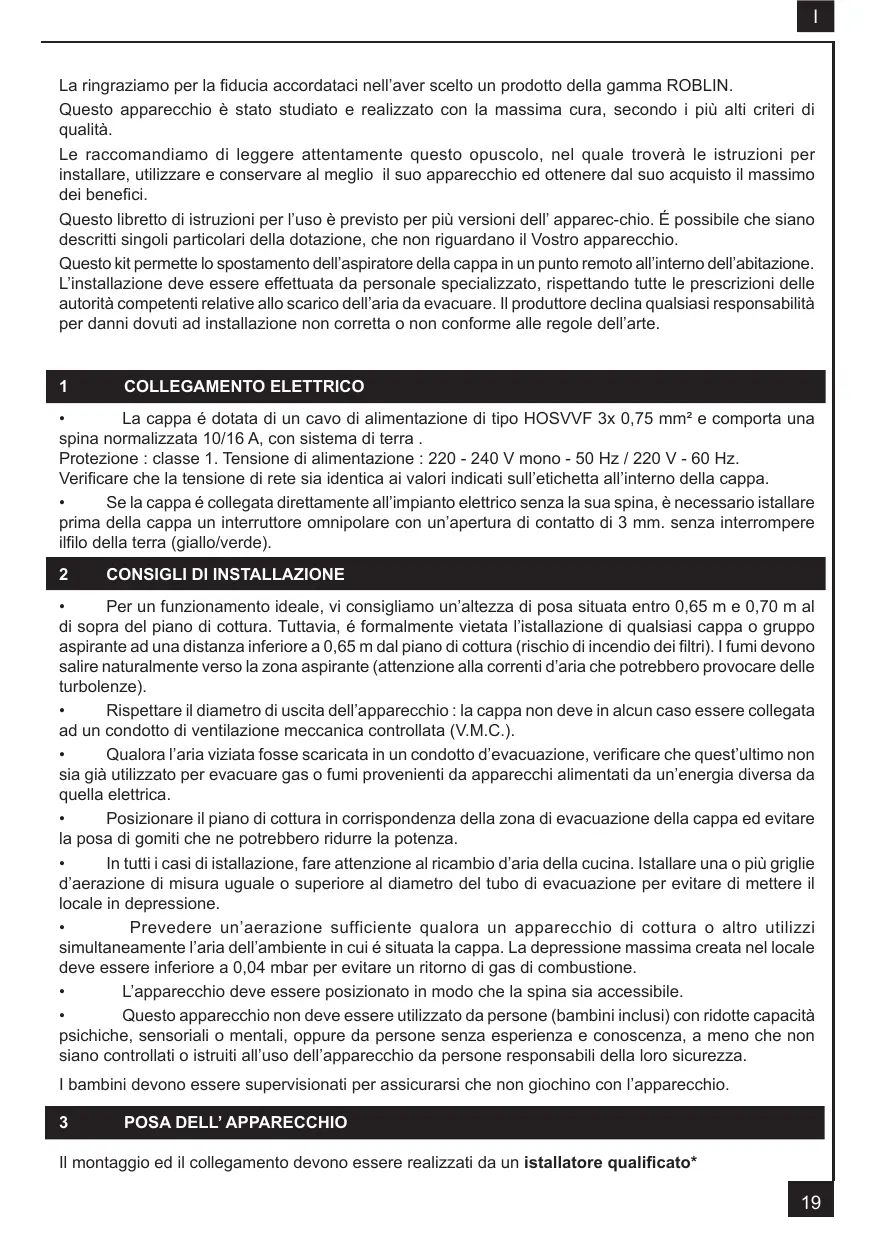

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN.

Questo appearecchio è stato studiato e realizzato con la massima cura, secondo i più alto criteri di qualità.

Le raccomandiamo di leggere attendamente quello opuscolo, nel quale trovera le istruzioni per installare, utilizzato e conservare al meglio il suo appearecchio ed ottenere dal suo acquisito il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

Questo kit permette lo spostamento dell'aspiratore della cappa in un punto remoto all'interno dell'abitazione. L'installazione deve essere effettuata da personale specializzato, rispettotando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuire. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

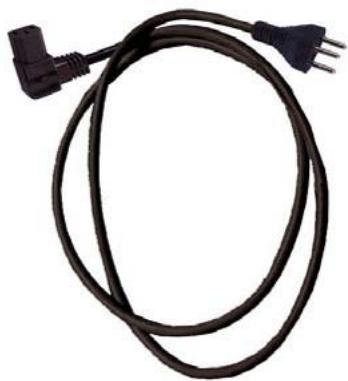

La cappa é dotata di un carrvo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A, conistema di terra.

Protezione : classe 1. Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz.

Verificare che la tensione di rete sua identica ai valori indicati sull'etichetta all'interno della cappa.

Se la cappa é collegata direttamente all'impiano elettrico perché la sua spina, è necessario istallare prima della cappa un interruptore omnipolare con un'apertura di contatto di 3 mm. perché interrompere ilfilo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

Per un funzionamento ideale, vi consiglio um'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'installazione di qualsiacci cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
- Qualora l'aria viziata fosse scaricata in un condotto d'évacuation, verificare che quest'ultimo non sia più utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica.
- Posizione are il piano di cottura in corrispondenza della zona di evacuatione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
In tutti i casi di estallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'aerazione di misura uguale o superiore al diametro del tubo di evacuation per evitare di mettere il locale in depressione.
- Prevedere un'aerazione sufficiente qualora un appearecchio di cottura o altri utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale delve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
- Questo appearecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperienza e conoscezza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono essere realizzati da un istallatore qualificato*

(*) Il non rispetto di questa condizione provocherà l'annullamento della garanzia del costruttore e di qualsiasi ricorso i caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuire una sigillatura se necessario. La società declina agli responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al fissaggio al soffitto.

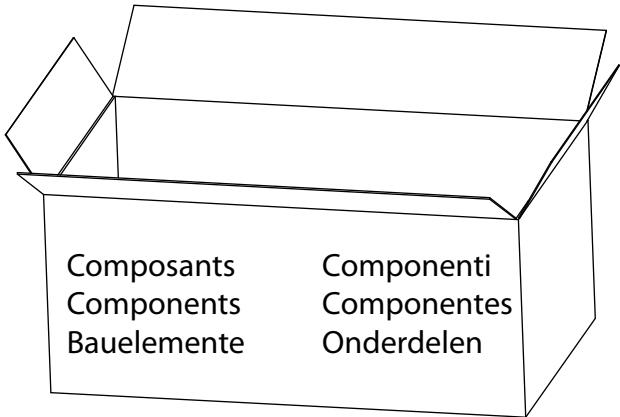

1) Apriere il cartone della cappa.

FORATURA DEL SOFFITTO

2) Con un filo a piombo, riportare sul soffitto il centro del piano di cottura. Tracciare gli assi paralleli al piano di cottura (Fig. 1).
3) Realizzare il taglio per l'incastro nel soffito (Fig 2a).
4) Tracciare il centro dei diversi fori che andranno effettuati (Fig. 2b).
5) Forare il soffitto nel punto di posa della cappa e particare un foro di 40 per il passaggio del cavo di alimentazione (Fig. 2b). Se il soffitto è in cemento, utilizzare 4 tasselli in ghisa per 10, escludere i tasselli in plastica. Se la solidità del soffitto non è sicura, non esitate a renforzarlo a partire dal sottotetto (Fig. 3). Fissare solidamente il gruppo (Fig. 4): 4 positizioni a 90^ .
6) Regolare l'altezza del motore: 20mm di messa a punto (Fig. 5).
7) Apire il deflettore della cappa (Fig. 6 Rep. 12).

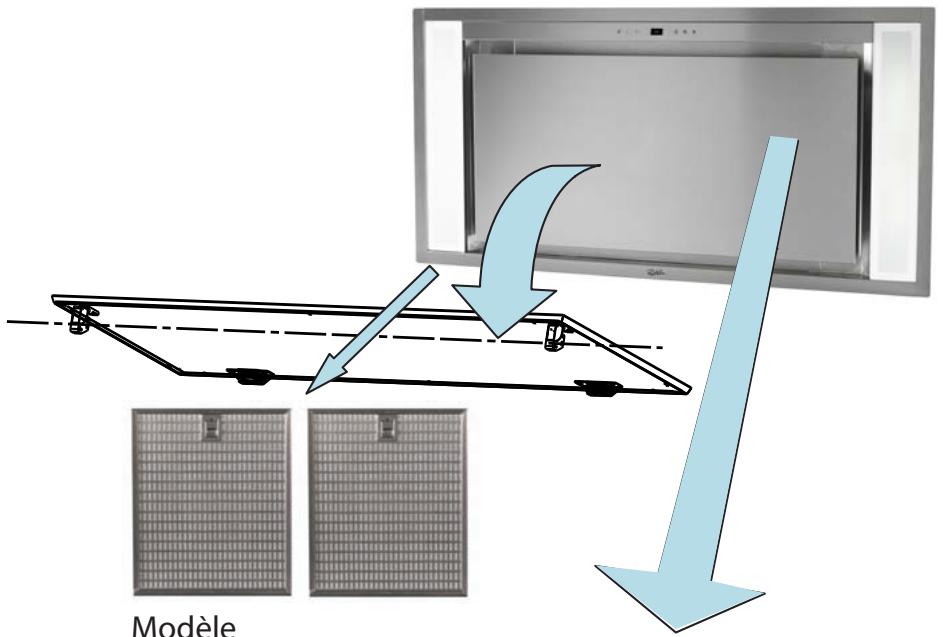

8) Togliere i filtri metallici.

COLLEGAMENTO

- Versione Evacuzione Esterna :

a- Mettere la valvola di non-ritorno C sull'uscita dell'apparecchio (Rif. 6), collegare il tubo flessibile all'evacuatione esterna ed all'uscita dell'apparecchio. Fissare l'assieme tramite collari o nastro adesivo appropriati (Fig. 8).
b- Collegare elettricamente il gruppo d'aspirazione (vedi paragrafo collegamento elettrico).
c-Fissare il corpo della cappa (Fig.10).

Attenzione : esta fase del montaggio deve essere realizzata da due personne

d- Collegare il connettore del motore sulla cappa (Fig.7).
e- Verificare i connettori del motore (Fig. 9).
f- Verificare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di aspirazione.
g-Mettereifiltrierichidereil riflettore della cappa.

a- Prevedere il ritorno dell'aria riciclata nella cucina (Fig. 11).
b- Installare un tubo di diametro appropriato (non fornito) fra l'uscita dell'apparecchio (Rif. 6) e l'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati (Fig. 12).
c- Collegare elettricamente il gruppo d'aspirazione (vedi paragrafo collegamento elettrico).
d-Fissare il corpo della cappa (Fig.10).

Attenzione : esta fase del montaggio deve essere realizzata da due persone.

e- Collegare il connettore del motore sulla cappa (Fig.7).
f- Verificare i connettori del motore (Fig. 9).
g- Verificare il buon funzionamento delle luci, del motore e del cambiamento delle velocità di

aspirazione.

h- Fissare le cartucce al carbone attivo sul motore (Fig. 13).
i-Mettere i filtri er chiudere il riflettore della cappa.

A B C D E F G H

Quadro comandi

Tasto	Funzione	Display
A	Accende e spegne il motore di aspirazione all'ultima velocità utilizzata.	Visualizza la velocità impostata
B	Decrementa la velocità di esercizio.
C	Incrementa la velocità di esercizio.
D	Attiva la velocità intensiva da qualsiasi velocitàanche da motore spento, tale velocità è temporiz-zata a 10 minuti, al termine del tempo il systemaritorna alla velocità precedentamente impostata.Adatta a fronteggiare le massime emissioni di fu-mi di cottura.	Visualizza HI e il punto in basso a destra lampeggia una volta al secondo.
E	Attiva il motore ad una velocità che consente un'aspirazione di 100 m3/h per 10 minuti agli ora, terminati il motore si ferma.Con l'allarme filtri in corso premendo il tasto per circa 3 secondi si effettua il reset dell'al-larme.Tali segnalazioni sono visibili solo a motore spen- to.	Visualizza 24 e il punto in basso a destra lampeggia, nelle il motore è in funzioneTerminata la procedura si spegne la segna-lazione precedentamente visualizzata:FF segnala la necessità di lavare i filtri antigrasso metallici. L'allarme entra in funzione dopo 100 ore di lavoro ef-fettivo della Cappa.EF segnala la necessità di sostuire i filtri al carbone attivo e devonoancheseravati i filtri antigrasso metallici.L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.
F	Attiva lo spegnimento automatico ridardato di 30'.Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disat-tiva premendo il tasto o spegnendo il motore.	Visualizza alternativamente la velocità di esercizio e il tempo rimanente allo spegni-mento della cappa. Il punto in basso a de-stra lampeggia.
G	Accende e spegne l'impianto di illuminazione principale.
H	Accende e spegne le Luci Ambiente

5 CONSIGLI DI UTILIZZO

Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vape, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono poco vape, utilizzato di preferenza le velocità più BASSE.
IMPORTANT : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libero sotto una cappa funzionante. Specnere la fiamma o ridurla al minimo per un tempo ridotto e sosto sorveglianza.

Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frenenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

Struttura esterna.

Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeramente umida. Non utilizzato mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuazione dell'aria.

• Condotto d'evacuazione.

Verificare agli 6 mesi la buona evacuatione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuatione dell'aria viziata.

Illuminazione.

Prima di effettuare qualiasi'intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

telekomando.

Questo apparecchio più essere comandato elettronically attraverso un telecomando. è importante utilizzare per il telecomando pile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Questepile garantiscono lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando fino alla scarica Completa . Non riporre il telecomando in prossimità

di fonti di calore.Non dispersere le pile nell'ambiente, depositarle negli apposti contentitori.

7 GARANZIA ED ASSISTENZA TECHNICA

In caso di anomalia di funzionamento, avvisare il vosto istallatore il quale dovr è verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovr è essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.
Staccare la spina dell'apparecchio.
- Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di但这a prescrizione potrebbe promottettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
Per ordinare i pesz di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
Solo la fattura d'acquisto fara fede ai fini dell'applicazione della garanzia contrattuiale.

Questa garanzia non copre: - L'illuminazione : lampade ad incandescenza, alogene.

I filtri.

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativailla sicurezza eletrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il significolo / del bidone con le ruote segnato da una croce, significica che il prodotto è tutelato alla Direciva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possesso esere riciclati e riutilizzati. Si prega di informarsi in merito alsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili consequences negative per la salute dell'ambiente e dell'uomo.

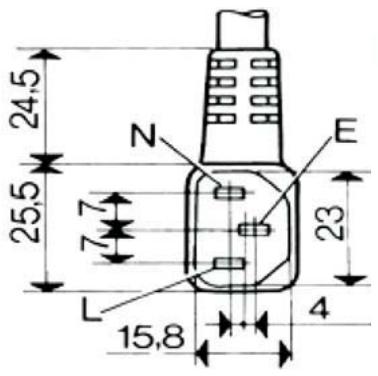

Spira di sicurezza classe 1, 250 V~ 10A
2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

INSPIRATION

Plaque Signalétique de la hotte
Rating plate of the cookerhood
Typenschild im Inneren der Dunstesse
Etichetta all'interno della cappa
Etiqueta de la campana
Typeplaatje van de afzuigkap

Regalazione cerniera serraggio
