MANUALE UTENTE LOTUS MURALE ROBLIN

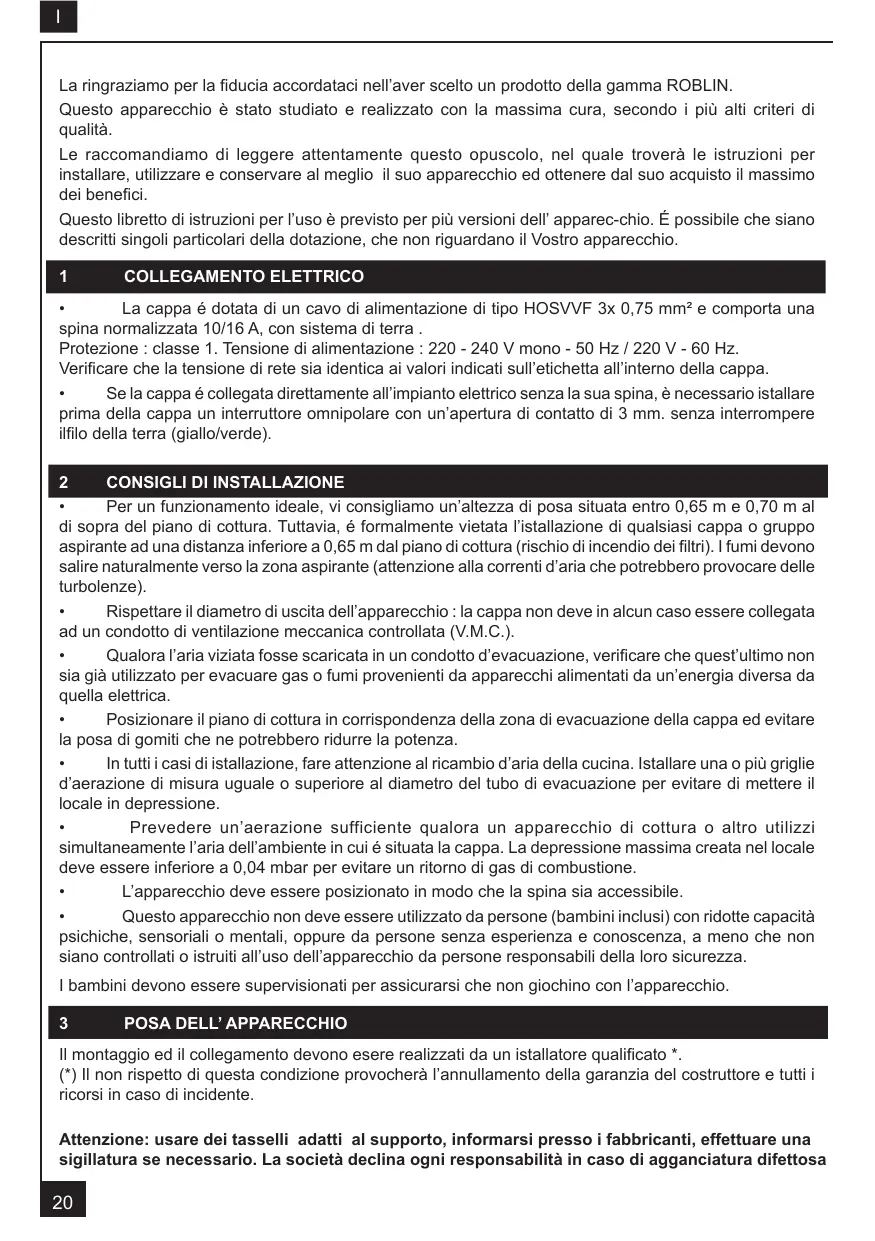

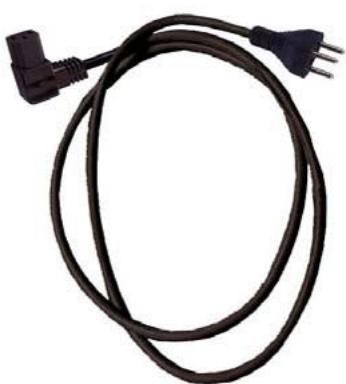

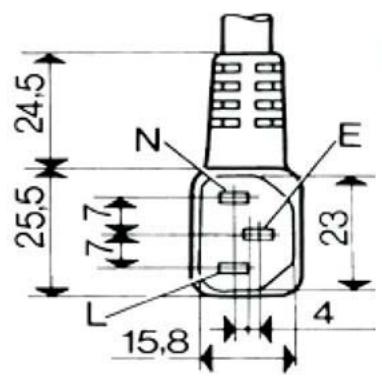

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN. Questo apparecchio à stato studiato e realizzato con la massima cura, secondo i più alti criteri di qualità. Le raccomandiamo di leggere attentamente questo opuscolo, nel quale troverà le istruzioni per installare, utilizzare e conservare al meglio il suo apparecchio ed ottenere dal suo acquisto il massimo dei benefici Questo libretto di istruzioni per l'uso à previsto per più versioni dell apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. 1 COLLEGAMENTO ELETTRICO . La cappa é dotata di un cavo di alimentazione di tipo HOSWVF 3x 0,75 mm? e comporta una spina normalizzata 10/16 À, con sistema di terra Protezione : classe 1. Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz. Verificare che la tensione di rete sia identica ai valori indicati sull'etichetta all'interno della cappa. + Selacappaé collegata direttamente allimpianto elettrico senza la sua spina, à necessario istallare prima della cappa un interruttore omnipolare con un'apertura di contatto di 3 mm. senza interrompere ifilo della terra (gialloiverde)

CONSIGLI DI INSTALLAZIONE

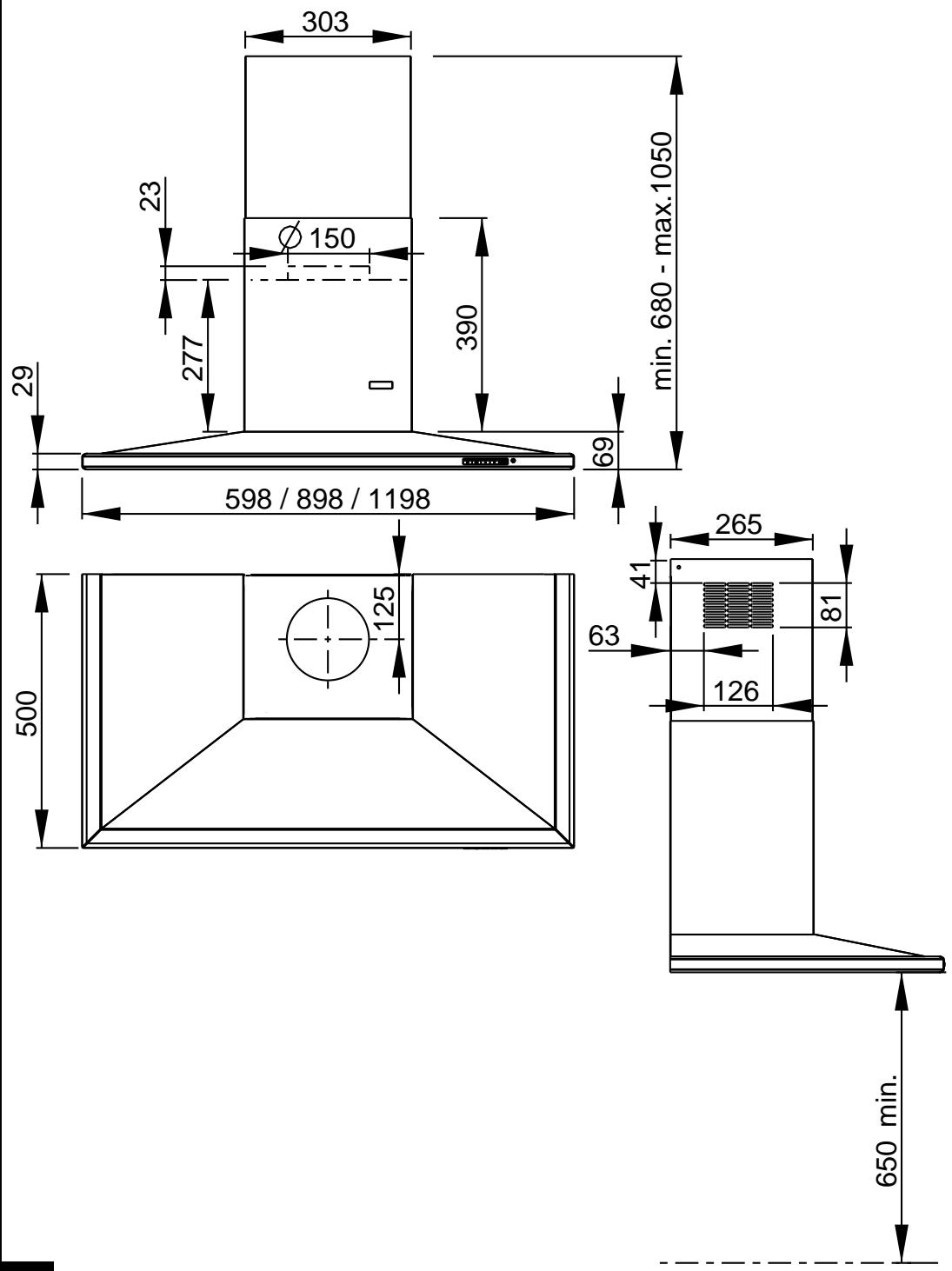

+ Per un funzionamento ideale, vi consigliamo un'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'istallazione di qualsiasi cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). | fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze) + Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.) + Qualoral'aria viziata fosse scaricata in un condotto d'evacuazione, verificare che quest'ultimo non sia già utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica + Posizionare il piano di cottura in corrispondenza della zona di evacuazione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza. + Intuttiicasi diistallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'aerazione di misura uguale o superiore al diametro del tubo di evacuazione per evitare di mettere il locale in depressione. - Prevedere un'aerazione sufficiente qualora un apparecchio di cottura o altro utilizzi simultaneamente l'aria dell'ambiente in cui é situata la cappa. La depressione massima creata nel locale deve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione. - L'apparecchio deve essere posizionato in modo che la spina sia accessibile. - Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruit all'uso dell'apparecchio da persone responsabili della loro sicurezza. 1 bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

POSA DELL’ APPARECCHIO

1! montaggio ed il collegamento devono esere realizzati da un istallatore qualificato *. °) I non rispetto di questa condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente. Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una latura se necessario. La società declina ogni responsabilità in caso di agganciatura difettosa

dovuta alla perforazione ed al fissaggio.

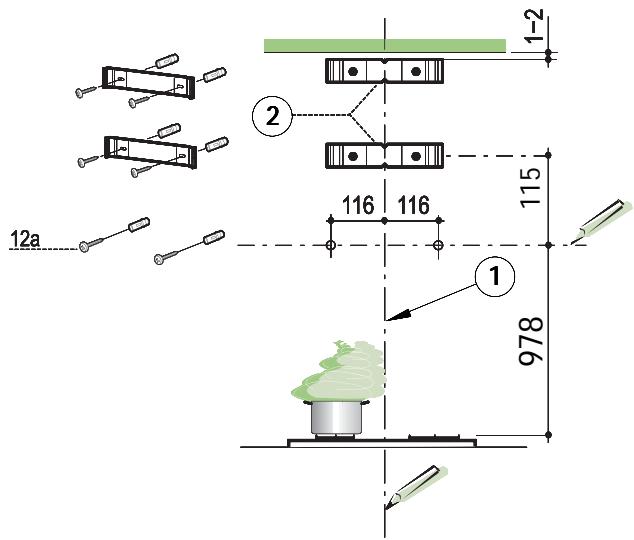

1) Tracciare Sulla parete una linea verticale fino al soffitto, al centro della zona prevista per il montag-

gio della cappa (Fig. 1 & 2 , Rif. 1); questa operazione serve ad effettuare l'allineamento verticale delle diverse parti della cappa.

2) Appoggiare una delle staffe (2) sulla parete a circa 1 o 2 mm dal soffito o dal limite superiore, alline-

ando il suo centro (intagli) sulla linea verticale. Segnare sulla parete i due fori asolati della statfa. Forare la parete con una punta 3 8 mm e fissare le staffe (2) usando i tasselli e le viti 4,2 x 44,4 in dotazione. Appoggiare l'altra staffa (2) sulla parete, allineandola alla linea verticale, ad una distanza 620 mm misu- rata come in Fig. 2, pari all'altezza del camino superior (7a) in dotazione alla cappa.La quota X = 620 mm puè avere valori differenti, secondo le varie altezze disponibili del caminosuperiore.

3) Realizzazione fori di fissaggio 1:

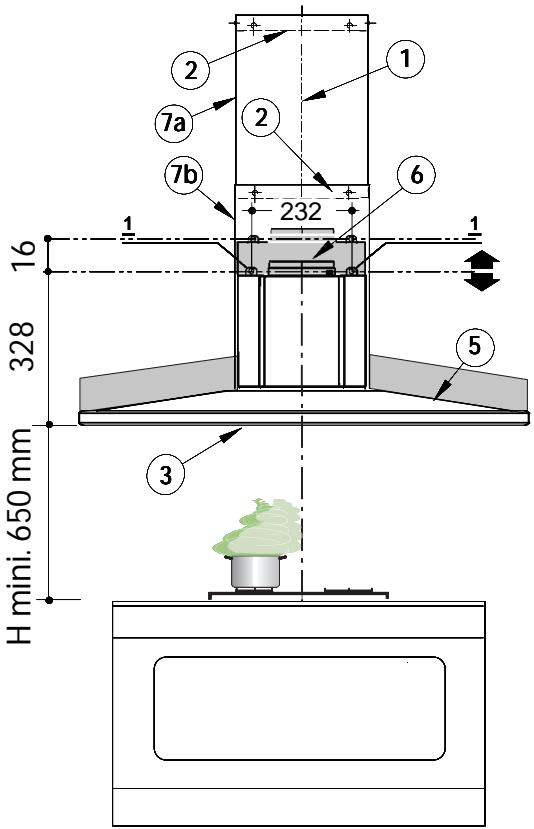

Segnare un punto sulla linea verticale ad una distanza dal piano di cottura di: d =978 mm (misura senza fondale). d = aitezza fondale + 328 mm (misura con fondale). La misura H é l'altezza minima in mm dal piano di cottura al bordo inferiore della cappa (Rif. 3). Tracciare sul punto segnato una linea orizzontale parallela al piano di cottura. Effettuare sulla parete due fori 1 con una punta 38 mm (Fig. 3a), ed inserire i tasselli e le vit di fissaggio nei fori 1 (viti da 4,2 x 44,4). Fissare le vit lasciando una spazio di 5-6 mm necessario per l'aggancio del corpo cappa. Piccoli aggiustamenti saranno possibili tramite le viti di regolazione della cappa (vedi Montaggio del corpo cappa). La cappa pu avere una escursione massima di 16 mm. + Fondale (opzionale): L'altezza della cappa dal piano di cottura & determinata, in questo caso, dall'al- tezza del fondale B e dalla eventuale alzatina del piano di lavoro. Il fondale va montato prima di mon- tare il corpo cappa, e, se si desidera fissarlo contro la parete sia nella parte superiore che nella parte inferiore, à necessario montarlo alla giusta altezza, prima del montaggio delle basi o almeno del relativo piano superiore. Essendo questa operazione complessa, va effettuata esclusivamente dall'installatore della cucina o da personale competente che conosca tutte le dimension finali dei mobil.

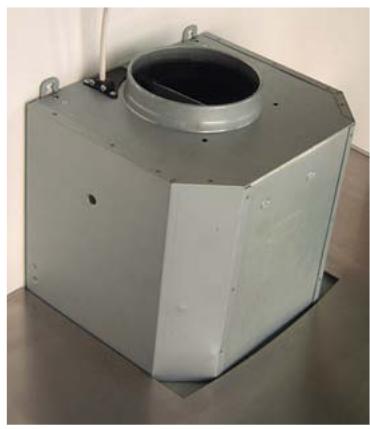

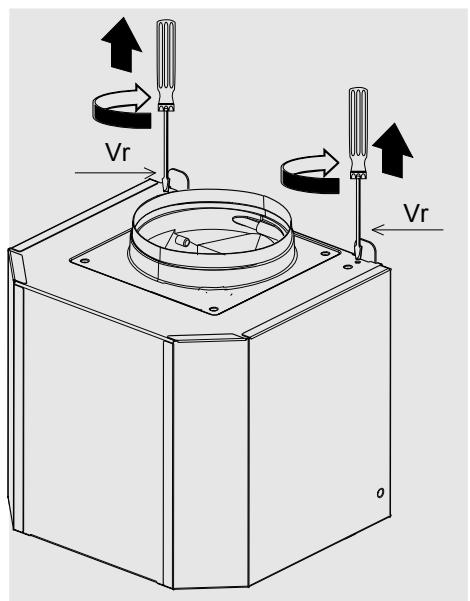

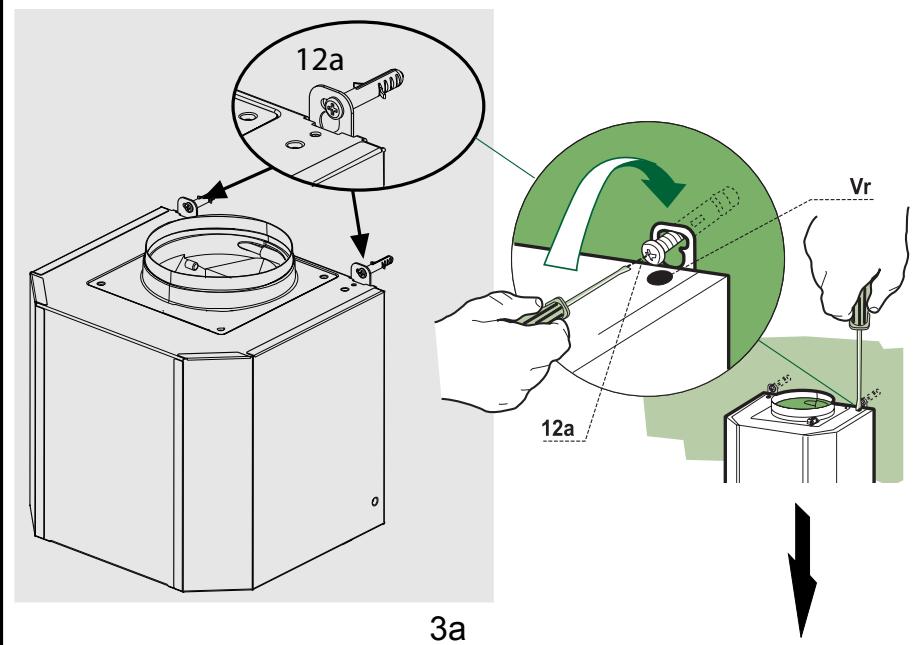

4) Montaggio del corpo cappa : Prima di iniziare l'installazione é necessario regolare le staffe di sup-

porto (Ve. ruotando in senso orario le viti di regolazione fino a fine corsa (Fig. 3b). Agganciare la cappa in corrispondenza delle due viti 1 precedentemente installate (Fig. 3a). Livellare la cappa ruotando le viti di regolazione (Vr) e completare il serraggio delle viti 1.

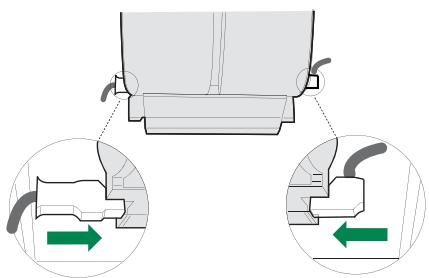

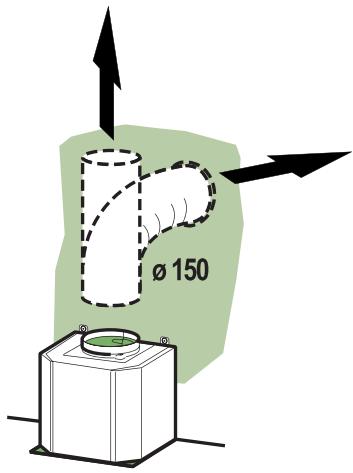

+ Per installazione in versione evacuazione esterna a- Mettere la valvola di non ritomo (Rif. 8) sull'uscita dell'apparecchio (Rif. 6) e collegare le tubazioni d'evacuazione alla uscite dei motori (Fig. 5 - Rif. 6). Fissare l'assieme tramite collari o nastro adesivo appropriati. b- Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore (Fig. 4). Inserire le spine elettriche {vedi paragrafo collegamento elettrico). Verificare il corretto funzionamento di iluminazione, accensione del motore, cambio delle velocità. c- Camino superiore: Allargare leggermente le due falde laterali del camino (Fig. 5 - Rif. 7a), aggan- ciarle dietro le Staffe (2) e richiuderle fino a battuta. Fissare lateralmente alle Statfe superiore con 2 Viti 12c (2,9 x 9,5) in dotazione. Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino. d- Camino inferiore: Allargare leggermente le due falde laterali del Camino (Fig. 5 - Rif. 7b), aggan- ciarle tra il Camino superior e la parete e richiuderle fino a battuta. + Per installazione in versione filtrante a- Fissare il supporto Rif. 4 del deflettore al supporto del camino. Il supporto del deflettore à fissato con le stesse viti del supporto del camino superiore (Fig. 7 - Rif. 2). Inserire il Raccordo (R) nella Statfa di Sostegno Rif. 4. Inserire lateralmente le Prolunghe Raccordo (G) sul Raccordo (R). Assicurarsi che l'uscita delle Prolunghe Raccordo G risulti in corrispondenza delle bocchette del Camino sia in orizzon- tale che in verticale. b- Collegare Il tubo di diametro appropriato (non fornito) e raccordarlo all'uscita dell'apparecchio ed all'entrata del deflettore. Fissare l'assieme tramite collari o nastro adesivo appropriati. c- Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di

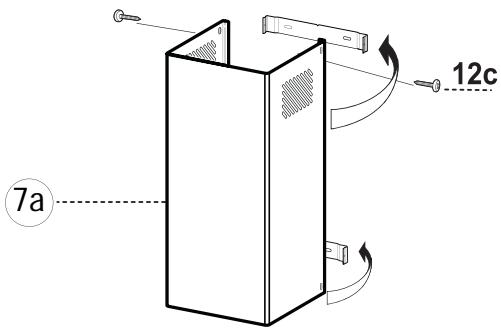

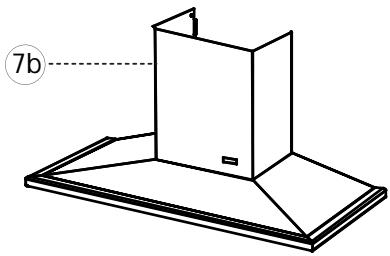

alimentazione sia correttamente inserito nella presa dell'Aspiratore (Fig. 4). Inserire le spine elettriche (vedi paragrafo collegamento elettrico). Verificare il corretto funzionamento di illuminazione, accensione del motore, cambio delle velocità. d- Togliere i fitri metallici e posizionare le cartucce a carbone attivo negli appositi alloggiamenti, eserci- tando una pressione sulle linguette A (Fig. 4). e- Camino superiore: Allargare leggermente le due falde laterali del camino (Fig. 7 - Rif. 7a), aggan- ciarle dietro le Staffe (2) e richiuderle fino a battuta. Fissare lateralmente alle Statfe superiore con 2 Viti 12c (2,9 x 9,5) in dotazione. Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino. f- Camino inferiore: Allargare leggermente le due falde laterali del Camino (Fig. 7 - tra il Camino superiore e la parete e richiuderle fino a battuta. 7b), agganciarle FUNZIONAMENTO L:11 1242 ere AcrsaeS 2er aus A) CONFIGURAZIONE Evacuazione esterna o riciclo : La vostra cappa é programmata per funzionare con sistema di evacuazone esterna. Se desiderate utilizzarla con sistema filtrante, dovete imperativamente riprogrammarla seguendo la procedura sottoindicata Messa in funzione del sistema filtrante (L'aria viene filtrata dalla cappa e riemessa nella cucina) Con motore et luci spenti, tenere premuto il tasto (+) fino al lampeggio delle 5 led : Due lampeggi dei 5 Leds confermano la registrazione della messa in funzione del sistema filtrante. Ritorno al sistema evacuazione esterna (L'aria viene filtrata dalla cappa ed evacuata all'esterno dell'abitazione) : Con motore et luci spenti, tenere premuto il tasto (+) fino al lampeggio delle 5 led : Un lampeggio dei 5 Leds confermerà la registrazione della messa in funzione del sistema in evacuazione estema. B) FUNZIONI DI BASE : Illuminazione (accensione) : Premere il tasto 1 (Iuci). Il Led 1 permette di visualizzare il funzionamento delle luci. Motore (accensione) : Premere il tasto 2 (motore). E' possibile modificare la portata d'aspirazione della cappa tenendo premuto il tasto velocità + o velocità -, fino ad ottenere la velocità desiderata. 11 livello di velocità é visualizzabile tramite i Leds 2, 3, 4 i quali si accendono progressivamente con l'aumentare della velocità : Led 2 ivello minimo Leds 2e3 = livello intermedio Leds 2, 3 e 4 = livello alto La portata di aspirazione massima puo' essere direttamente ottenuta premendo il tasto velocità intensiva (5). C) FUNZIONI COMPLEMENTARI : Temporizzazione arresto della velocità intensiva dopo 5 minuti : Per difetto questa funzione non è attivata. Per accedere alla programmazione di questa funzione le luci ed il motore devono essere spenti.

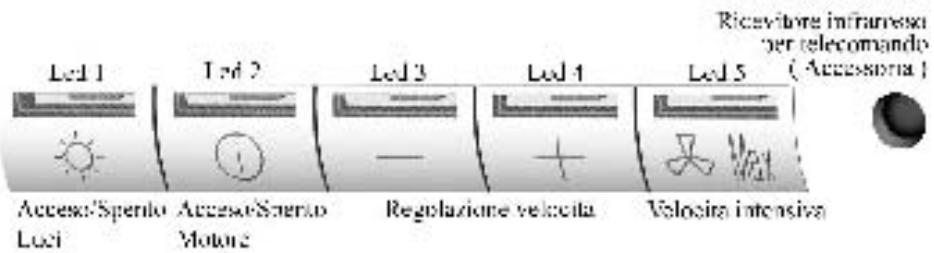

Premere il tasto (-) : Un lampeggio delle led 2, 3 e 4 indica che la funzione à disattivata. Due lampeggi delle led 2, 3 et 4 indicano che la funzione è attivata. E' possibile interrompere manualmente la velocità intensiva prima dello scadere dei 5 minuti premendo il tasto 5 (velocità intensiva). Durante la temporizzazione, l'indicazione di saturazione dei filtri à disattivata. Se si programma un arresto differito della cappa, la velocità intensiva manuale o temporizzata sarà disat- tivata da questo arresto differito dopo 5, 10 o 15 minuti. E’ possibile interrompere manualmente la velocità intensiva prima dell'arresto differito della cappa premendo di nuovo il tasto 5 (velocità intensiva). Arresto differito della cappa Questa funzione permette, dopo aver terminato la cottura, di evacuare fumi ed odori residui. A cottura terminata, spegnere totalmente la cappa (motore e luci). Per accedere alla programmazione di questa funzione, le luci ed il motore della cappa devono essere spenti. Premere il tasto velocità intensiva 5 : - 2 lampeggi dei leds 1 e 5 confermeranno la registrazione dell'arresto automatico dopo 5 minuti. - 3 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell'arresto automatico dopo 10 minuti. - 4 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell'arresto automatico dopo 15 minuti. - 1 solo lampeggio dei Leds 1 e 5 confermerà la disattivazione della funzione arresto differito. Si potrà in seguito far funzionare la cappa alla velocità desiderata. Il lampeggio dei Leds 2, 3, 4 (a seconda della velocità prevista inizialmente) indicherà che la funzione di arresto differito é effettivamente programmata : - 1 lampeggio = arresto automatico dopo 5 minuti - 2 lampeggi_ = arresto automatico dopo 10 minuti - 3 lampeggi_ = arresto automatic dopo 15 minuti Indicatore di saturazione dei filtri meta Dopo 200 ore di funzionamento della cappa, un breve lampeggio del Led 1 indicherà che 6 necessario procedere alla pulizia dei fitri metallici (vedi paragrafo manutenzione). Per accedere all'azzeramento del contatore, luci e motore devono essere spenti. Premere il tasto (+) per 3-4 secondi. Il lampeggio dei Leds 1, 2, 3, 4 e 5 conferma l'azzeramento del contatore. Indicatore di saturazione dei filtri al carbone attivo : Dopo 400 ore di funzionamento della cappa, 2 brevi lampeggi del Led 1 indicano che é necessario sostituire i fitri a carbone attivo e pulire di nuovo i filtri metallici. Per attivare questa funzione, luci e motore devono essere spenti. Premere il tasto (+) per 10 secon! 1 lampeggio dei Leds 1, 2, 3, 4 e 5 = funzione disattivata. 2 lampeggi dei Leds 1, 2, 3, 4 e 5 = funzione attivata. Il procedimento di sostituzione della cartuccia al carbone attivo é indicato al paragrafo 3 (Sistema filr- trante) Confiqurazione per ricezione telecomand La vostra cappa è programmata per funzionare senza il telecomando. Se desiderate utilizzarla con il telecomando, occorrerà imperativamente configurarla tramite la seguente procedura : Con motore e luci spenti, tener premuto il tasto 1 (luci) fino al lampeggio della led 1 Due lampeggi della led 1 : telecomando attivato. Un lampeggio della led 1 : telecomando disattivato. Questo apparecchio puè essere comandato elettronicamente attraverso un telecomando. Ë importante utilizzare per il telecomando pile alcaline zinco-carbone da 1.5V del tipo standard LRO3-AAA. Queste pile garantiscono lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando fino alla scarica completa Fig. 9. Non riporre il telecomando in prossimità di fonti di calore.

Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

5 CONSIGLI DI UTILIZZO

- Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti; per le preparazioni che producono poco vapore, utilizzare di preferenza le velocità più basse. . IMPORTANTE : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA. Non lasciate mai fiamme libere sotto una cappa funzionante. Spegnere la fiamma o ridurla al minimo per un tempo ridotto e sotto sorveglianza - Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi. 6 MANUTENZIONE Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico. L'apparecchio é stato pensato per faciltare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo. - Pulizia dei filtri metallici. E' necessario procedere ad una PULIZIA PERIODICA dei fitri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie , con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio. . Struttura esterna. Pulire regolarmente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeremente umida. Non utilizzare mai spugne o panni bagnati. Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuazione dell'aria. - Condotto d'evacuazione. Verificare ogni 6 mesi la buona evacuazione dell'aria viziata. Rispettare le norme nazionali vigenti relative all'evacuazione dell'aria viziata. . Illuminazione. Prima di effettuare qualsiasi intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta. Non superare la potenza prescritta e non cambiare tipo di lampada.

GARANZIA ED ASSISTENZA TECNICA

- In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovrà verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovrà essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite - Staccare la spina dell'apparecchio. - Esigete sempre l'utilizzo di pezzi diricambio originali in quanto il non rispetto di questa prescrizione potrebbe compromettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia. - Per ordinare i pezzi di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica . Solo la fattura d'acquisto farà fede ai fini dell'applicazione della garanzia contrattuale. Questa garanzia non copre: - L'iluminazione : lampade ad incandescenza, alogene. = Lfilti. In quanto sono considerati come materiali di consumo.

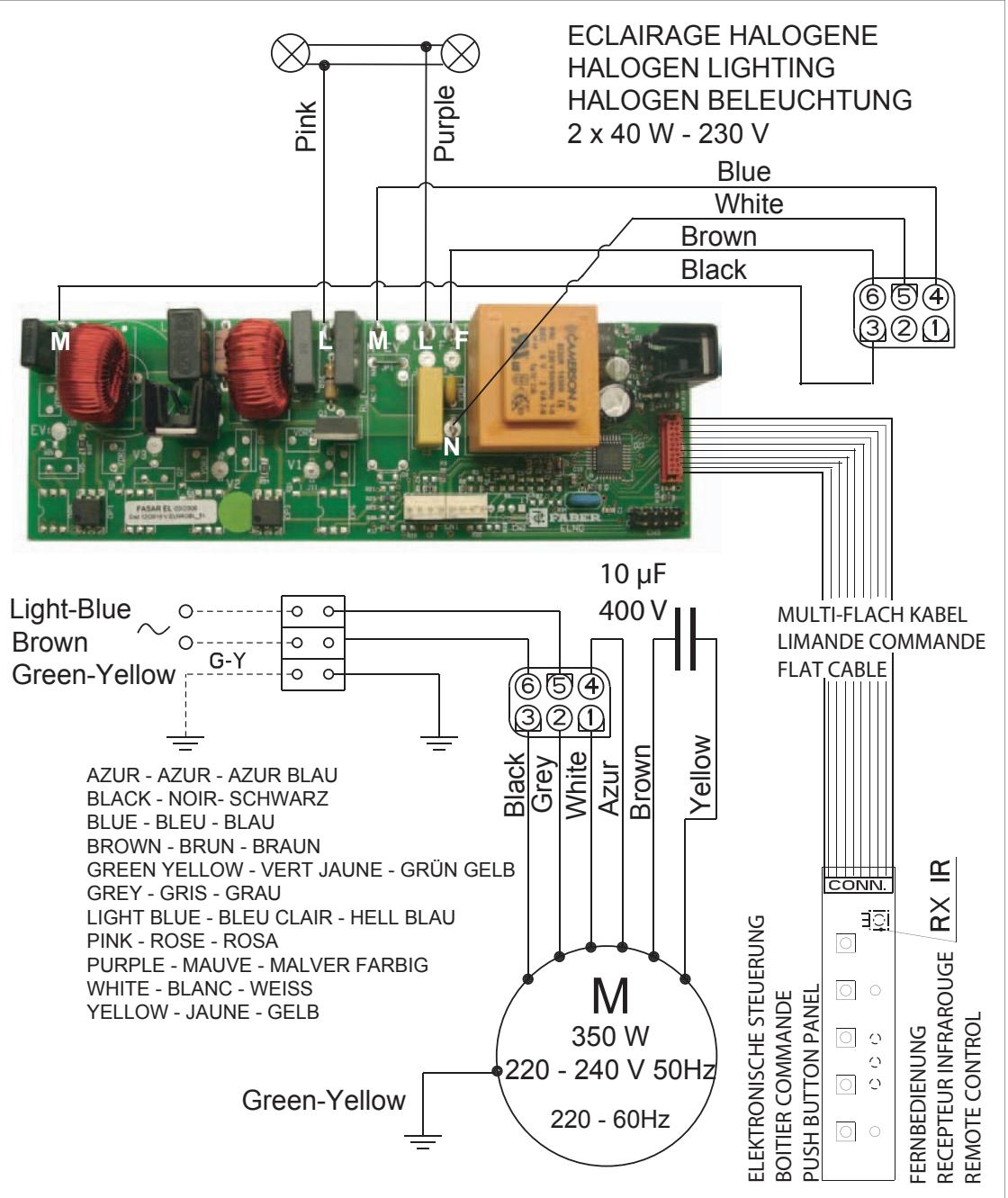

NOTE Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativaalla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE. Quando ad un prodotto à attaccato il simbolo X del bidone con le ruote segnato da una croce, significa che il prodotto à tutelato dalla Directiva Europea 2003/96/EC. Questo prodotto ë stato progettato e fabbricato con materiali e componenti di alta qualità, che posssono esere riciclatie riutilzzati.Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normal rfiuti domesstici. Il correto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.
