• Il produttore declina qualiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

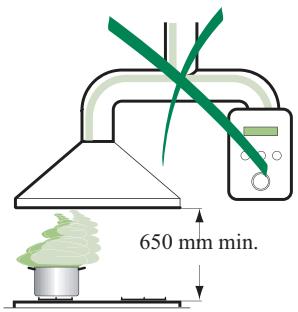

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650~mm .

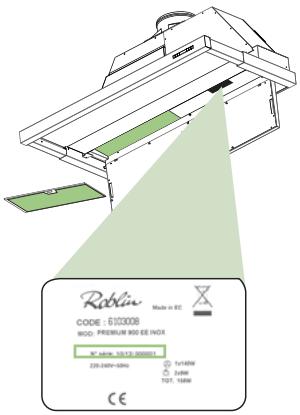

• Veri care che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la acceràrsi che l'impianto elettrico domestico garantisce un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 150~mm . Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nellaStanza venganoutilizzati sia la Cappa che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori di gas),si deve provvedere ad una aerazione su ciente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno,per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Nonfare mai uso improprio della Cappa.
  Non lasciare amme libero a forte intensità sulla Cappa in funzione.
• Regolare sempre le'amme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe in ammarsi.
  Non preparare alimenti ambé fatto la cappa da cucina; pericolo d'incen-dio.
• La Cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• E ettuare una scrupolosa e tempestiva manutenzione dei Filtri secondogli intervalli consigliati.
• Per la pulizia delle super ci della Cappa è su ciente utilizzare un panno umido e detersivo liquido neutro.

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiamute elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuire a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

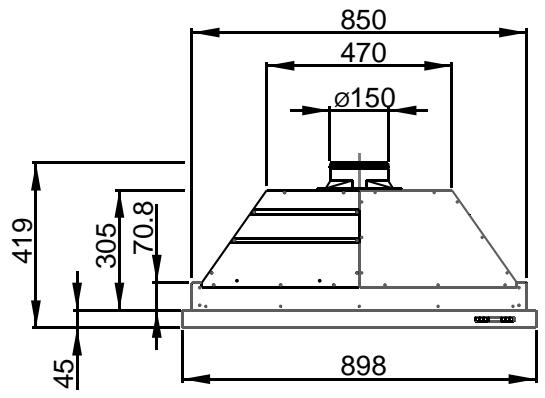

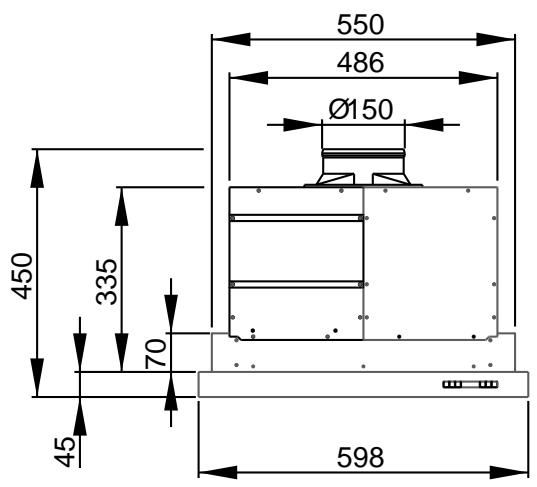

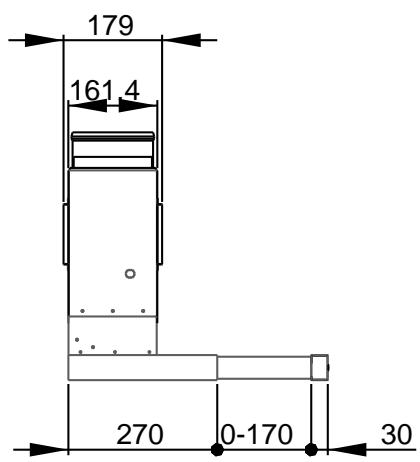

Ingombro

Componenti

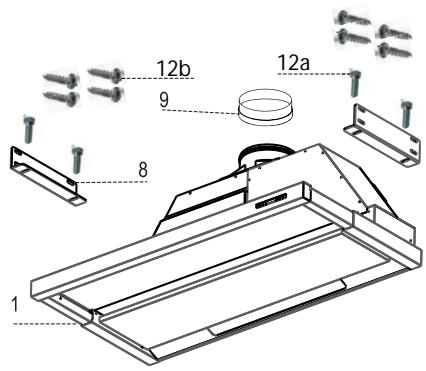

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo, Ventilatore, Filtri
8	2	quadrato ssazione
9	1	Flangia ø 150
20	3	Pro lo chiusura
Rif.	Q.tà	Componenti di Installazione
12a	8	Viti 4 x 16
12b	4	Viti M5 x 16
12c	3	Viti 3,5 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

12c

600

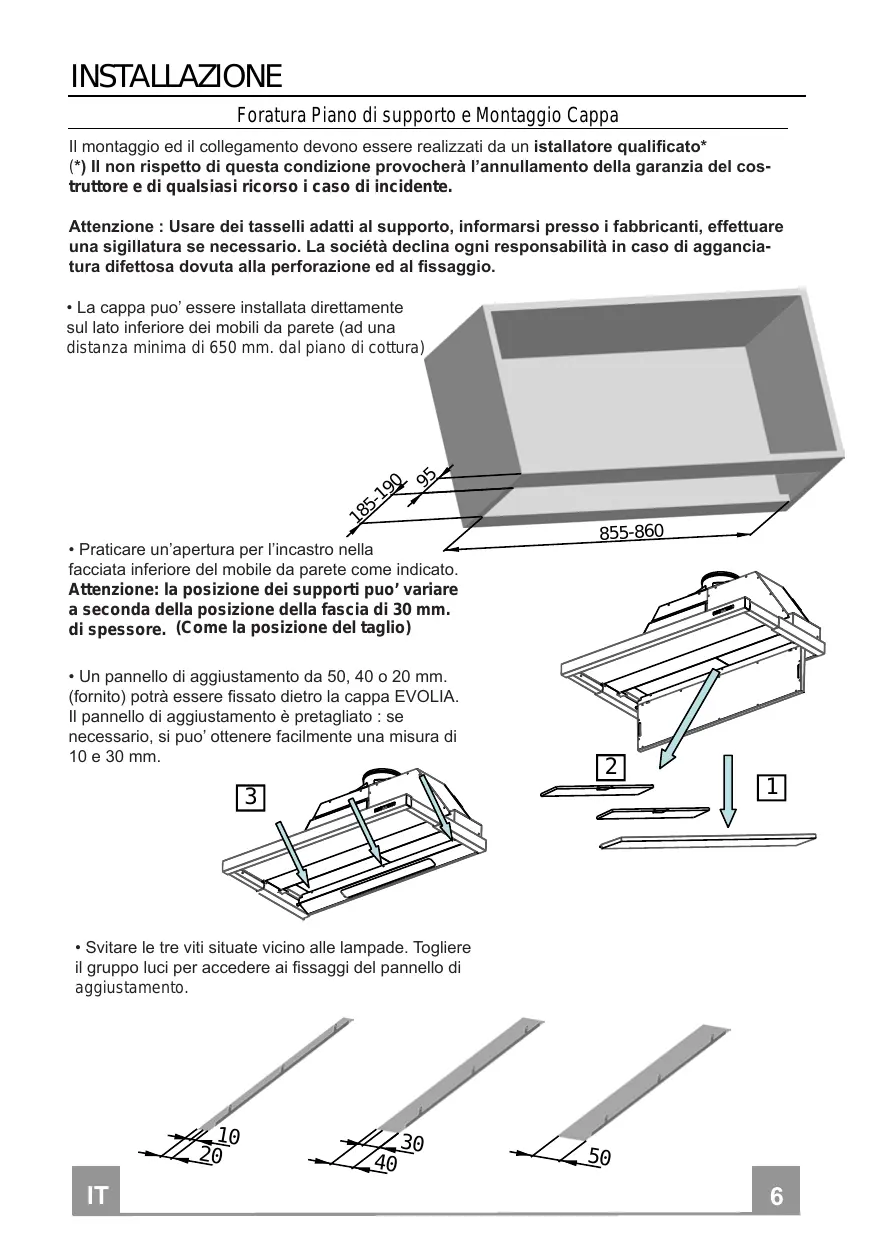

Foratura Piano di supporto e Montaggio Cappa

Il montaggio ed il collegamento devono essere realizzati da un istallatore qualificato*

(*) Il non rispetto di esta condizione provocherà l'annullamento della garanzia del costruttore e di qualsiasi ricorso i caso di incidente.

Attenzione : Usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuare una sigillatura se necessario. La società declina agli responsabilità in caso di agganciata difettosa dovuta alla perforazione ed al fissaggio.

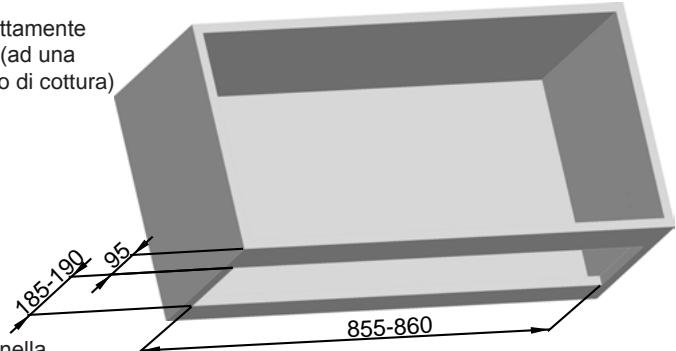

• La cappa puo' essere installata direttamente sul lato inferiore dei mobili da parete (ad una distanza minima di 650 mm. dal piano di cottura)

• Praticare un'apertura per l'incastro nella facciata inferiore del mobile da parete come indicate. Attenzione: la posizione dei supporti puo' variate a seconda della posizione della fascia di 30~mm di spessore. (Come la posizione del taglio)

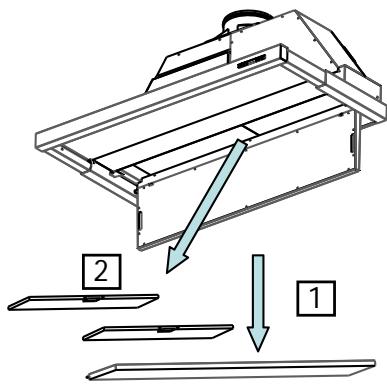

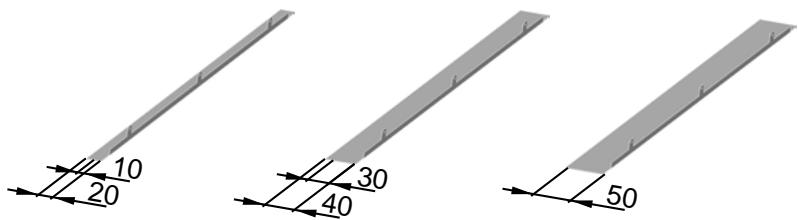

• Un pannello di aggiustamento da 50, 40 o 20 mm. (fornito) potra essere fissato dietro la cappa EVOLIA. Il pannello di aggiustamento è pretagliato : se necessario, si puo'ottenere lavoramente una misura di 10 e 30 mm.

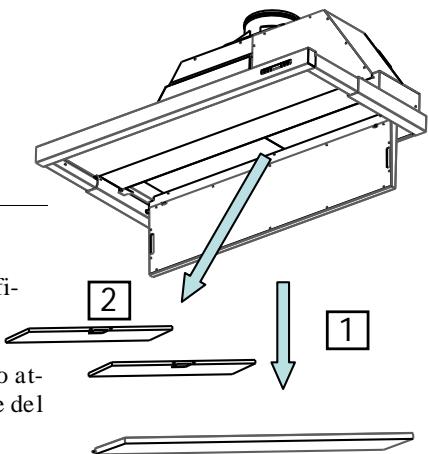

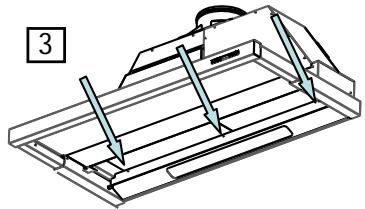

• Svitare le tre viti situate vicino alle lampade. Togliere il gruppo luci per accedere ai fissaggi del pannello di aggiustamento.

• Forare la parte superiore del mobile.

• Fissare i due supporti con le viti fornite.

Attenzione : la posizione dei supporti puo' variate a seconda della posizione della fascia di 30 mm. di spessore. (Come la posizione del taglio)

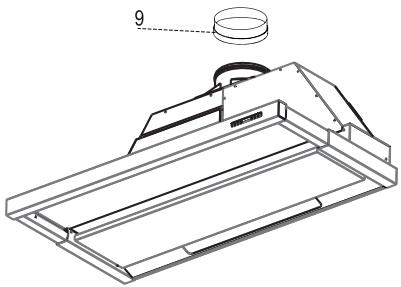

• Posizione are la valvola di non-ritorno (Rif. 9) sull'uscita dell'apparecchio. Fissare il tutto tramite collari o nastro adesivo adeguati.

COLLEGAMENTO

VERSIONE EVACUAZIONE ESTERNA :

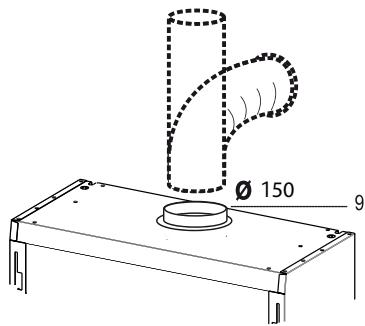

• Per un collegamento in versione evacuatione esterna, collegare la cappa alle tubazioni di scarico tramite un tubo rigido o flessibile di 0.150 ~mm .
• Fissare il tubo tramite collari appropriati. Il materiale necessario non è fornito.
• Togliere gli eventuali filtri al carbone attivo.

VERSIONE FILTRANTE :

• L'aria filtrata viene evacuata nel localeattraverso un'apertura situata nella parte superiore del mobile o della cappa.

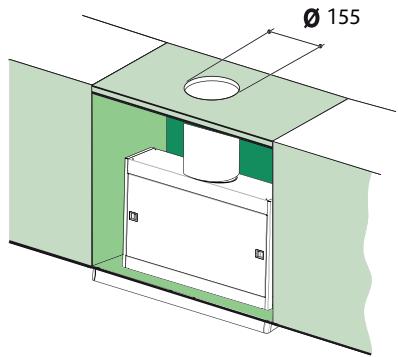

• Praticare un'apertura di Ø 155 mm. sul lato superiore del mobile.
• Collegare la flangia al foro di uscita del mobile tramite un tubo rigido o flessibile di 0.150 mm .
• Fissare il tubo tramite collari appropriati. Il materiale necessario non è fornito.
• Fissare i filtri al carbone attivo sui filtri metallici con i 2 x 4 fermagli.

• Collegare la cappa interponendo un erruttorbipolare con aperture dei contatti di almeno 3 mm.
• Inserire l'apprecchio nell'apertura del mobile e fissarlo ai supporti con le viti fornite.

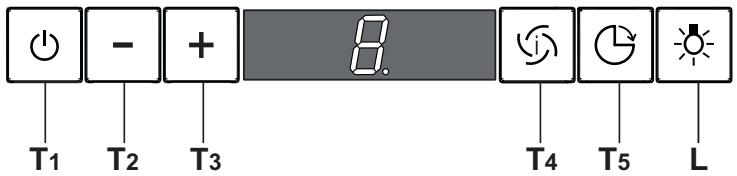

Quadro Comandi

	TASTO	FUNZIONI
T1	ON/OFF Motore	Attiva e a resta il m otore d’a spirazione. S ul dis play v iene visualizzato lo step di velocità precedentente impostata.
T2 V	elocità -	Decrementa la velocità del motore: V3 →V2 → V1
T3	Velocità +	Incrementa la velocità del motore: V1→V2→ V3
T4	Velocità intensiva	Attiva la velocità intensiva da qualsiassi velocità o da motore spento.Per disinserirla basta preme di nuovo lo stesso tasto o spegnere il motore. L'intensiva non è attivabile se è attiva la funzione Delay. La velocità intensiva è temporizzata a 10 minuti: sul display viene visualizzato H e il punto in basso a destra lampeggia una volta al secondo. Al termine dei 10 minuti ilsystema torna automaticamente alla velocità precedenze impostata.
T5	Delay	Attiva e disa attiva la m odalità di a restro tota le della c appa (motore+luci) dopo 30 minuti: il display visualizza la velocità del motore e il pu nto in basso a de stra lampeggia una volta al secondo. Per disabilitare il Delay si può ripremere lo stesso tasto oppure spegnere il motore
L	Luci	Accende e spegne le luci della cappa.

Pulizia dei Confort Panel

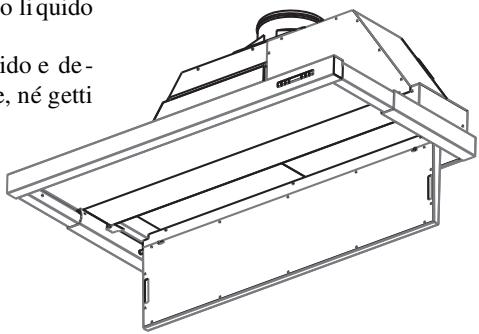

• Aprire il confort panel agenda sulle apposite manopole, sganciarlo facendo una leggera pressione sulla parte posteriore.
• Il comport panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirloanche internamenteutilizzando un panno umido e detergente neutro; nonutilizzare panni o spugne bagnate, ngetti d'acqua;nonutilizzare sostenze abrasive.
  Richiudere riagganciare il comfort panel.

Filtri antigrasso

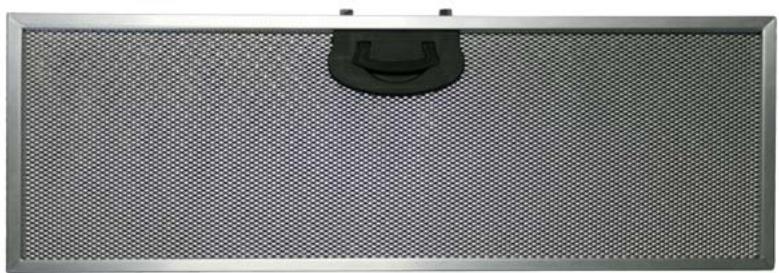

PULIZIA FILTRI ANTIGRASSO METALLICI

• Necessitano di essere lavati almeno agli 2 mesi circa di utilizzato o più frequently, per un uso particularmente intenso.
• Aprire il Confort Panel, agenda sulle apposite manopoline#
• Togliere i Filtri uno alla volta, agenda sugli apposti agganci.
• Lavare i Filtri e vitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la Maniglia verso la parte visibile esterna.
  RichiudereileVcZa

Filtri antidore (Versione Filtrante)

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti agli 4 mesi circa di utiliz zo o più f requentemente, per un uso pa rticolarmente intenso.
• Aprire il Confort Panel, agenda sulle apposite manopoline#
• Togliere i Filtri Antigrasso
• Rimuovere il Filtro antiodore al Carbone attivo satura, agendo sugli appositi agganci.
  Rimontarei Filtri antigrasso.
• Richiudere il eVzae riagganciare il comport panel.

Illuminatione

SOSTITUZIONELAMPADE

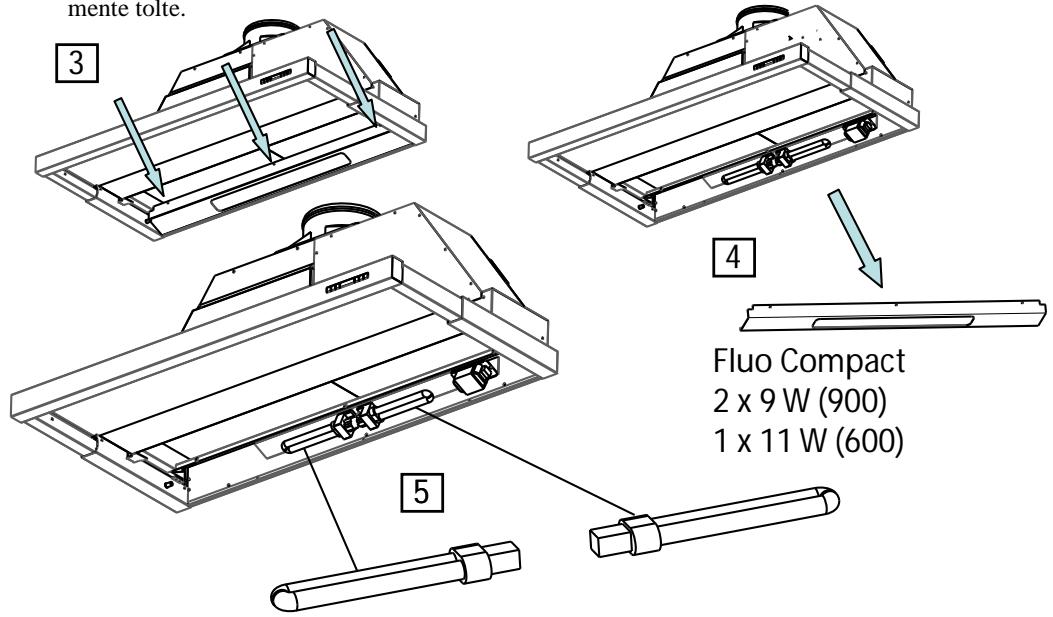

• Togliere le 3 viti che fissano il Supporto illuminazione e sfilarlo alla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inseire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Suppor to fissandola con le due Viti precedente-mente tolte.

Une lampada diffettosa provoca la spegnimento della seconda. In quello caso si consiglia di procedere alla sostituzione delle due lampade.

INSTALLATION

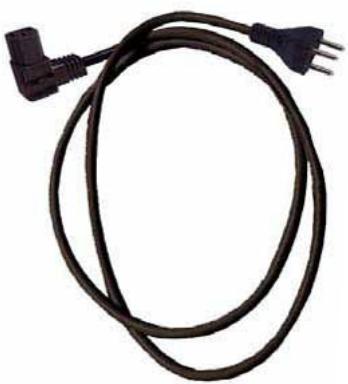

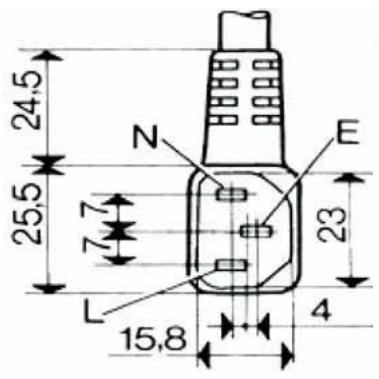

Spira di sicurezza classe 1, 250 V~ 10A
2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

Filtro riciclaggio riunito
