600 - Hotte de cuisine ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante encastrable
Largeur	600 - 900 mm
Matériau	Acier inoxydable
Type d'installation	Encastrable sous meuble
Nombre de vitesses	3 vitesses
Type de filtration	Filtres à graisse métalliques
Évacuation	Évacuation extérieure ou recyclage
Niveau sonore	Non précisé
Puissance d'aspiration	Non précisé
Commande	Manuelle
Éclairage	Non précisé
Consommation électrique	Non précisé
Dimensions (HxPxL)	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - 600 ROBLIN

Comment installer le ROBLIN ROBLIN 600 ?

Pour installer le ROBLIN ROBLIN 600, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le placer sur une surface plane et stable, à proximité d'une prise électrique.

Que faire si le ROBLIN ROBLIN 600 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment nettoyer le ROBLIN ROBLIN 600 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les surfaces extérieures. Ne pas immerger l'appareil dans l'eau et éviter les produits chimiques abrasifs.

Le ROBLIN ROBLIN 600 fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit est normal lors du fonctionnement de l'appareil. Cependant, si le bruit est excessif ou s'accompagne de vibrations, vérifiez que l'appareil est bien installé et qu'il n'y a pas d'objets bloquant le ventilateur.

Comment régler la température sur le ROBLIN ROBLIN 600 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'avant de l'appareil. Appuyez sur les boutons appropriés pour augmenter ou diminuer la température souhaitée.

Quelle est la capacité du ROBLIN ROBLIN 600 ?

Le ROBLIN ROBLIN 600 a une capacité de 600 m³/h, ce qui le rend adapté pour des pièces de taille moyenne à grande.

Où puis-je trouver des pièces de rechange pour le ROBLIN ROBLIN 600 ?

Les pièces de rechange peuvent être commandées auprès du service client de ROBLIN ou auprès de revendeurs agréés. Consultez le site web de ROBLIN pour plus d'informations.

Comment savoir si le filtre du ROBLIN ROBLIN 600 doit être remplacé ?

Il est recommandé de vérifier le filtre tous les 3 mois. Si vous remarquez une diminution de la performance ou si le filtre est visiblement sale, il est temps de le remplacer.

Le ROBLIN ROBLIN 600 est-il économe en énergie ?

Oui, le ROBLIN ROBLIN 600 est conçu pour être économe en énergie, avec des caractéristiques qui minimisent la consommation électrique tout en maintenant une performance optimale.

Comment contacter le service client de ROBLIN ?

Vous pouvez contacter le service client de ROBLIN par téléphone ou via leur site internet. Les informations de contact sont disponibles dans le manuel d'utilisation et sur leur site.

MODE D'EMPLOI 600 ROBLIN

Mode d'emploi et installation Hotte de Cuisine

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

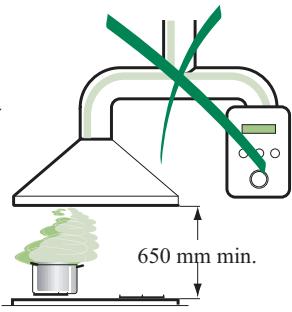

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650mm au moins.

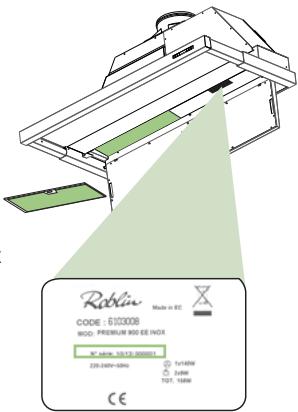

• Véri er que la tension du secteur correspond à la valeur qui gure sur la plaquette appossée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été écutée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 150 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparèels qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparèils fonctionnant au gaz), vous doivent prévoir une aération sur sante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'in l'attribution de l'air pur.

UTILISATION

• La hotte a ete conque exclusivement pour I'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les ammes libres à force intense et quand la hotte est en service.
• Toujours regler les ammes de maniere à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchau ée pourrait s'en ammer.
• Ne pas préparer d'aliments ambés sous la hotte de cuisine : risque d'incendie
• La hotte ne doit pas etre utiliser par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,steroler la hotte en retardant la che ou en actionnant l'interrupteur général.
• E ectuer un entretien scrupuleux et en temps du des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suit d'utiliser un chi on humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot etre remis au point de ramassage concenre, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de sua route, votre service d'elimination des déchets menagers ou le magasin ou vous avez achete le produit.

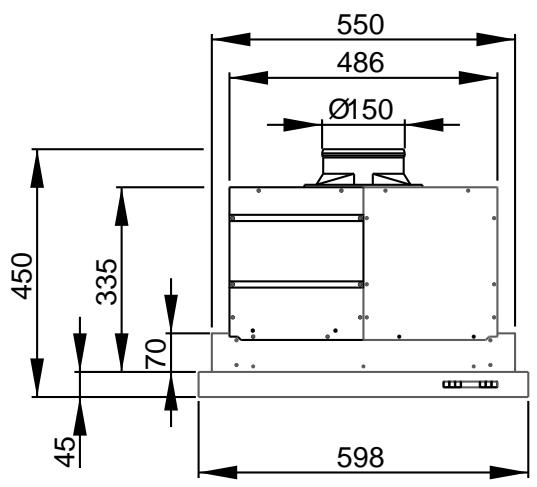

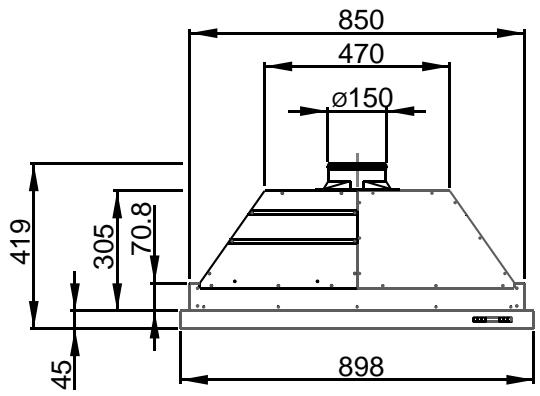

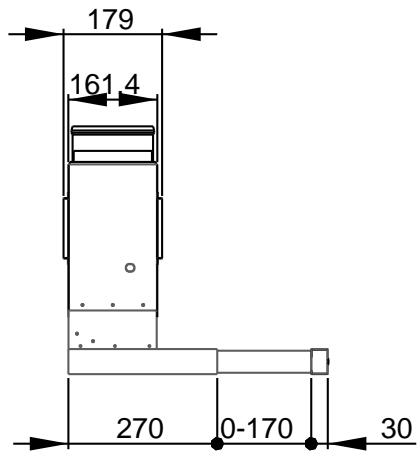

Encombrement

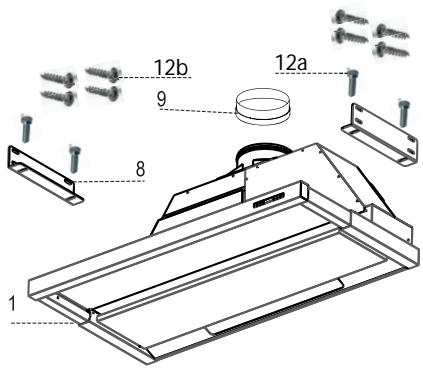

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de : Commandes, Lumière, Groupe, Ventilateur, Filtres
8	2	Equerre de fixation
9	1	Flasque Ø 150 mm
20	3	Pro lfermeture

Réf. Q.té Composants pour l'installation
12a 8 Vis 4× 16
12b 4 Vis M5 x 16
12c 3 Vis 3,5× 9,5

Q. te Documentation

1 Manuel d'instructions

12c

600

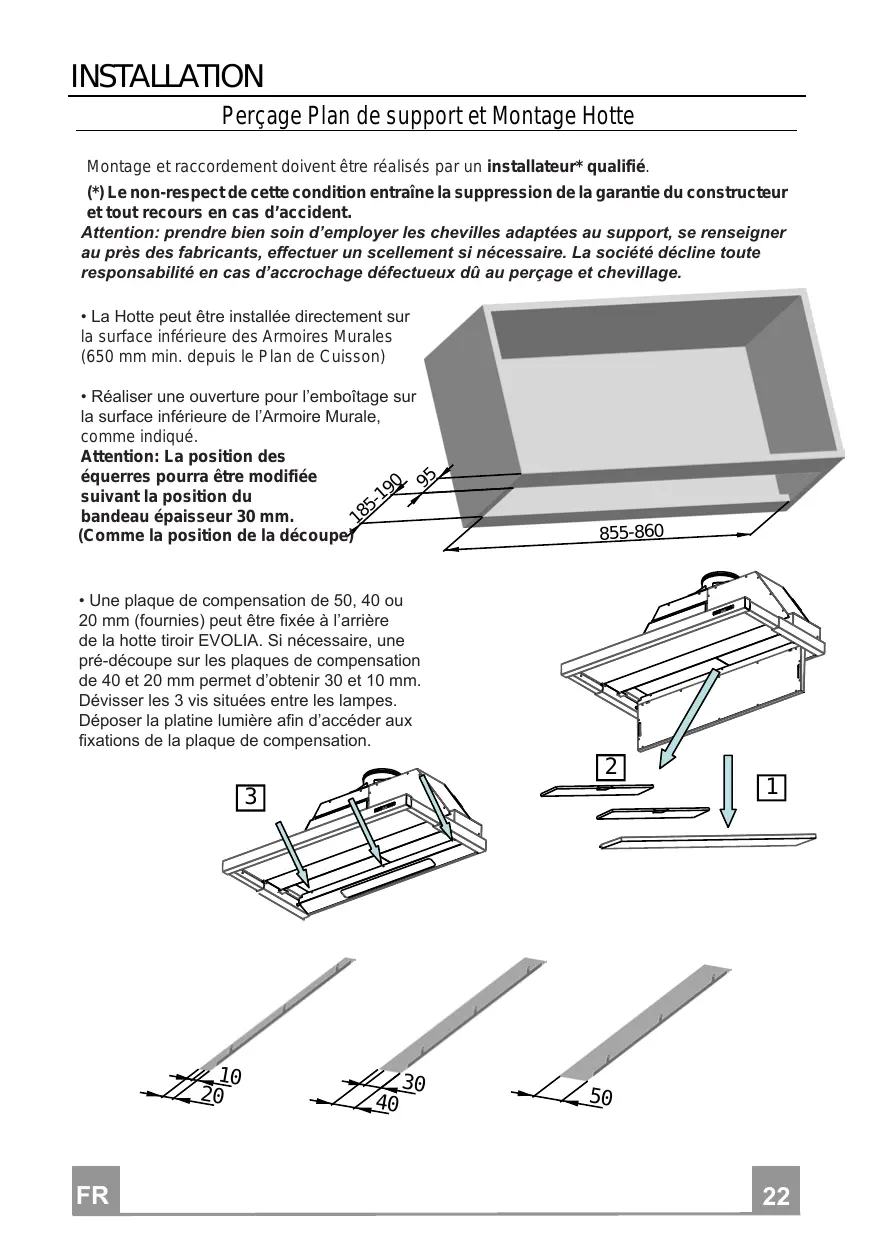

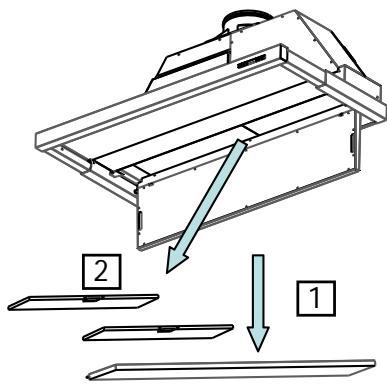

Perçage Plan de support et Montage Hotte

Montage et raccordement doit être réalisés par un installerur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

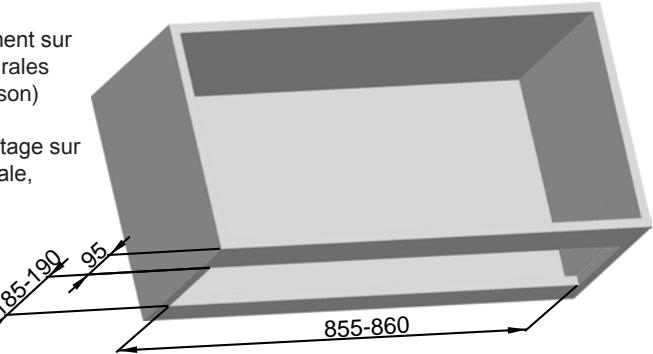

• La Hotte peut être installée directement sur la surface inférieure des Armoires Murales (650 mm min. depuis le Plan de Cuisson)
• Réaliser une ouverture pour l'emboitage sur la surface inférieure de l'Armoire Murale, comme indiqué.

Attention: La position des équres pourra être modifiée suivant la position du bandeau épaisseur 30 mm. (Comme la position de la découvert)

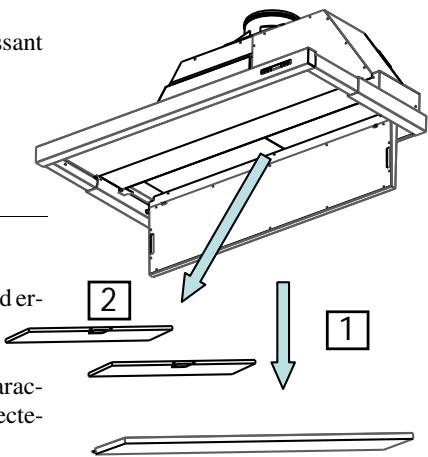

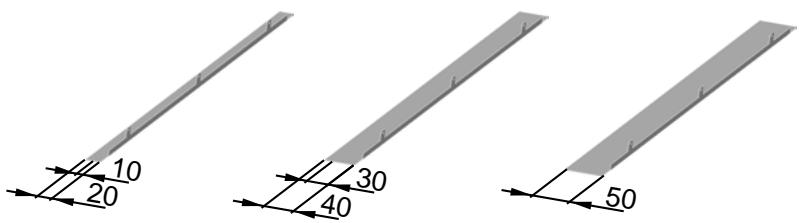

• Une plaque de compensation de 50, 40 ou 20mm (fournies) peut etre fixe a l'arriere de la hotte tiroir EVOLIA. Si nécessaire, une pre-decoupe sur les plaques de compensation de 40 et 20mm permet d'obtenir 30 et 10mm . Dévisser les 3 vis situées entre les lampes. Déposer la platine lumière afin d'acceder aux fixations de la plaque de compensation.

• Percer le dessus du meuble haut.

Fixer les 2 équres à l'aide des vis fournies.

Attention: La position des équres pourra être modifiée suivant la position du bandeau épaisseur 30 mm. (Comme la position de la découpe)

• Mettre en place le clapet anti-retour (Rep. 9) sur la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésiif appropriés.

RACCORDEMENT

• SORTIE AIR VERSION ASPIRANTE

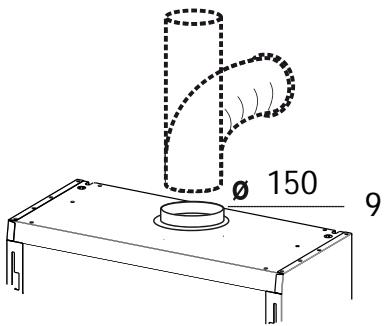

  En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tuyau rigide ou flexible de Ø 150 mm, au choixde l'installateur.

Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
- Retirer les évventuels filtrés anti-odeur au charbon actif.

• SORTTE AIR VERSION FILTRANTE
  L'air filtré est évacué dans la pièce à travers une ouverture placée sur la partie supérieure du meuble ou de la hotte.

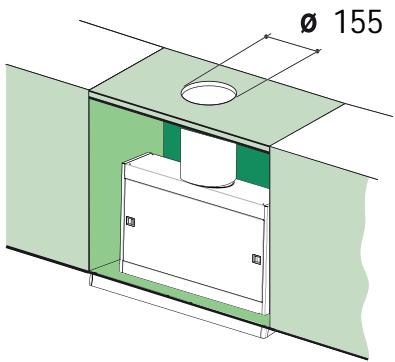

• Percer un trou de 155 mm. sur l'eventuelle tablette qui se trouve au-dessus de la hotte.

• Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de 150 mm .
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer les filtres charbon sur le ou les filtres métalliques à l'aide des 2 x 4 barettes.

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Insérer l'appareil dans la découpe et le fixe à l'aide des vis fournies sur équerres.

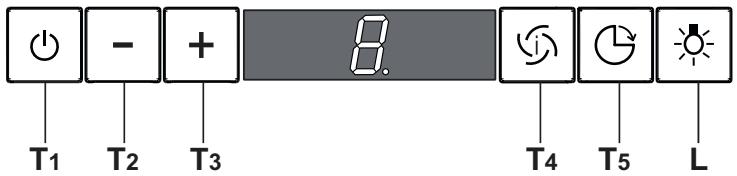

Tableau des commandes

	TOUCHE	FONCTIONS
T1	ON/OFF Moteur	Actionne et arrêté le moteur d'aspiration. Sur l'afficheur est visualisé le pas de la vitesse précédemment sélectionnée.
T2	Vitesse -	Réduit la vitesse du moteur: V3 → V2 → V1
T3	Vitesse +	Augmente la vitesse du moteur: V1 → V2 → V3
T4	Vitesse intensive	Actionne la vitesse intensive en partant d'une vitesse que l'conque ou lorsque le moteur est étient. Pour la désactiver, il suffit d'appuyer à nouveau sur la même touche qui a été utilisée ou d'étéindre le moteur. La vitesse intensive ne peut pas être actionnée si la fonction Delay est active. La vitesse intensive est temporisée sur 10 minutes: sur l'afficheur est visuaisée l'inscription H et le point en bas à droite clignote une fois par seconde. Lorsque 10 minutes se sont écoulées, le système ret oune au tomatiquement à l a vitesse p précédemment sélectionnée.
T5	Delay	Actionne et dé sactive la modalité d'arret to tal de la hotte (moteur+éclairage) après 30 minutes: l'afficheur visualise la vitesse du moteur et le point en bas à droite clignote une fois par seconde. Pour i invalider la fonction Delay on pe ut a p-puyer à nouveau sur la même touche ou éteindre le moteur.
L	Éclairage	Allume et étient l'éclairage de la hotte.

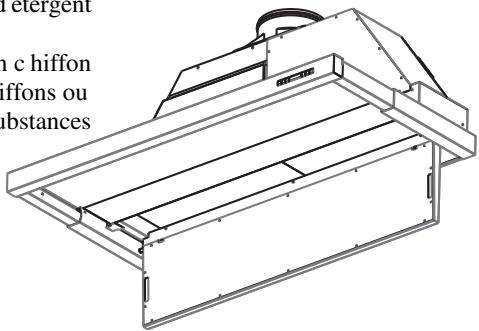

Nettoyage des Confort Panel

• Ouvrir le comport panel, en intervenant sur les boutons spécifique precedents, puis le décrocher en exerçant une légère pression sur la partie arrêtée.
• Le c onfort pa nel ne doit a bsolument pa sêtre la vé a u la vevaisselle.
• Nettoyer 1'extérieur a vec u n ch iffon h umide et u nd étergent liquide neutre.
• Nettoyer é galement la partie interne, e n utilise nt un c hiffon humide et un détergent neutre; ne pas utiliser de chiffons ou éponges mouillés, ni de jets d'eau; ne pas utiliser de substances abrasives.
• Refermer et raccrocher le comport panel.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

• Ils nécessitent d'être nettoyés environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
• Ouvrir le Confort Panel, en intervenant su les boutons spécifique prévus.
• Retirer les filtrres l'un aopsis l'autre, en intervenant sur les dispositifs d'accrochage spécialement prevus.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.
• Refermer et accrocher à nouveau le comport panel.

Filtre anti-odeur (Version filtrante)

REEMPLACEMENT Filtre AU CHARBON ACTIF

• Ils ne sont pas lavables ni régénérables; les replacer au moins tous les quatre mois d'utilisation ou plus f又好ment en cas d'utilisation très intense.
• Ouvrir le Confort Panel, en intervenant su les boutons spécifique prévus.
• Retirer les Filtres anti-graisse.
• Retirer le filtrte anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Remonter les filtrres anti-graisse.

Eclairage

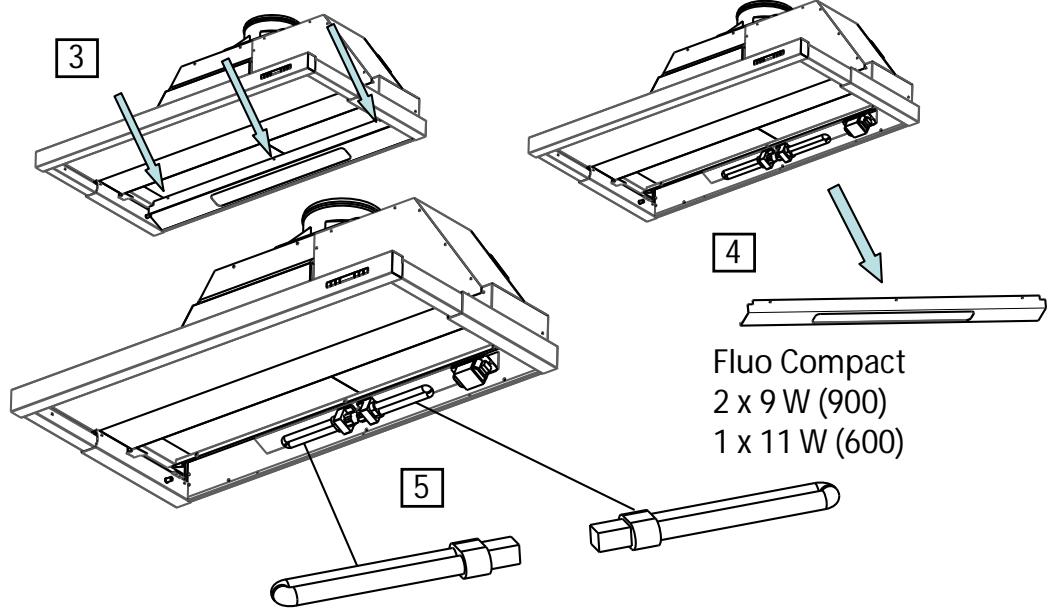

REPLACEMENT LAMPES

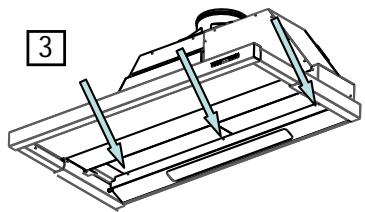

• Retirer les 3 Vis qui fixent le Support éclairage et oter ce dénier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des Vis précéYZb -ment retirees.

Une lampe défectueuse entraine l'extinction de la seconde. Veuillez dans ce cas procédé au remplacement des 2 lampes

MONTAGE

Fiche de sécurité class 1, 250 V~ 10A
2 poles + terre.

Filtre recyclage assemblé

Recycling Iter

25 Rue des Rosiers - Sainte Cecile

B.P.56

50800 VILLEDIEU-LES-POELES - France

Tél. [phone] - Fax [phone] - e-mail : [e-mail]

For outside France : Tel. [phone] - Fax . : [phone]

e-mail : [e-mail]
