BEDIENUNGSANLEITUNG 600 ROBLIN

Bedienungsanleitung und Einrichtung Dunstabzugshaube

DE Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 27

CHARACTERISTIKEN 28

MONTAGE 30

BEDIENUNG 32

WARTUNG 33

• Das Gerätarf nur vom Fachpersonal angeschlossen werden.
• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführren sind.

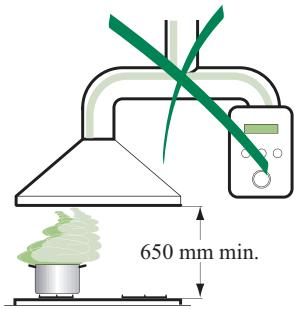

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

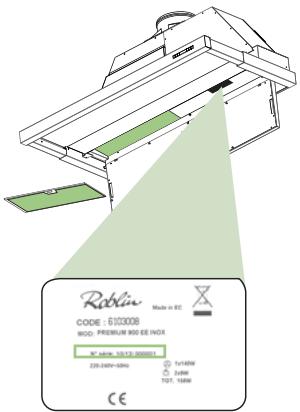

• Prufen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittso-nung sollte möglichwerse einen Durchmesser von 150 mm aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haubearf an keine Entluftungsschachte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Soltte die Kühre diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Ö·nung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Bei unsachgemäß Benutzung wird keine Haftung übernommen.

Achtung! GroßBe Flammen bei eingeschalteter Haube niemals unbedeckt lessen.
- Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.

Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.

• Keine - ambieten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgescheltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Hauben-ächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
  -ittekeine Reinigungsmittelmit Scheuermittel verwenden.Die Ober-ache wird damitverkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass这点 Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen这点 Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgens gezahrdet. Weitere Informationen über das Recycling这点 Products erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

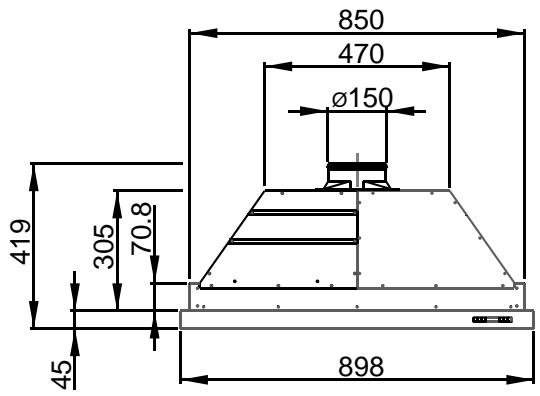

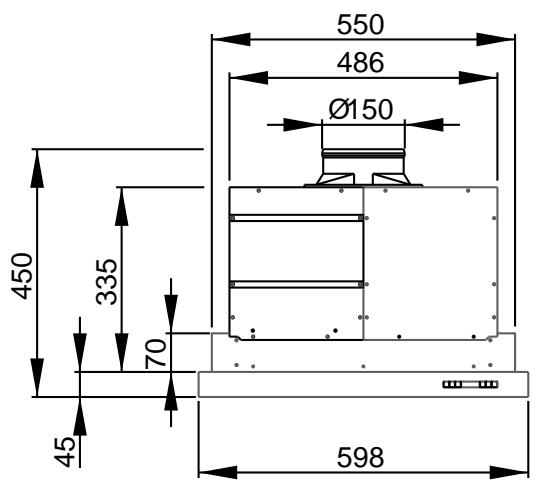

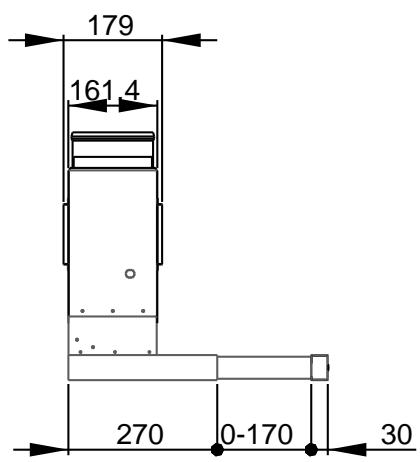

Platzbedarf

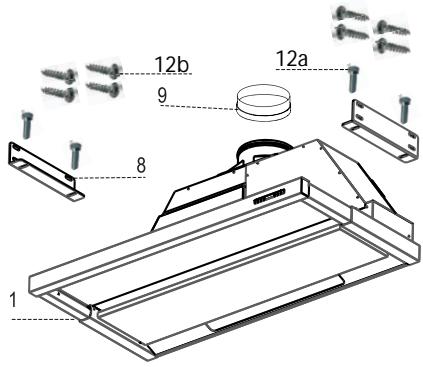

Koponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblüse-gruppe, Filter
8	2	Befestigungswinkelmaße
9	1	Flansch ø 150 mm
20	1	Abdeckprofil
Pos.	St.	Montagekomponenten
12a	8	Schrauben 4 x 16
12b	4	Schrauben M5 x 16
12c	3	Schrauben 3,5 x 9,5

St. Dokumentation

1 Bedienungsanleitung

12c

600

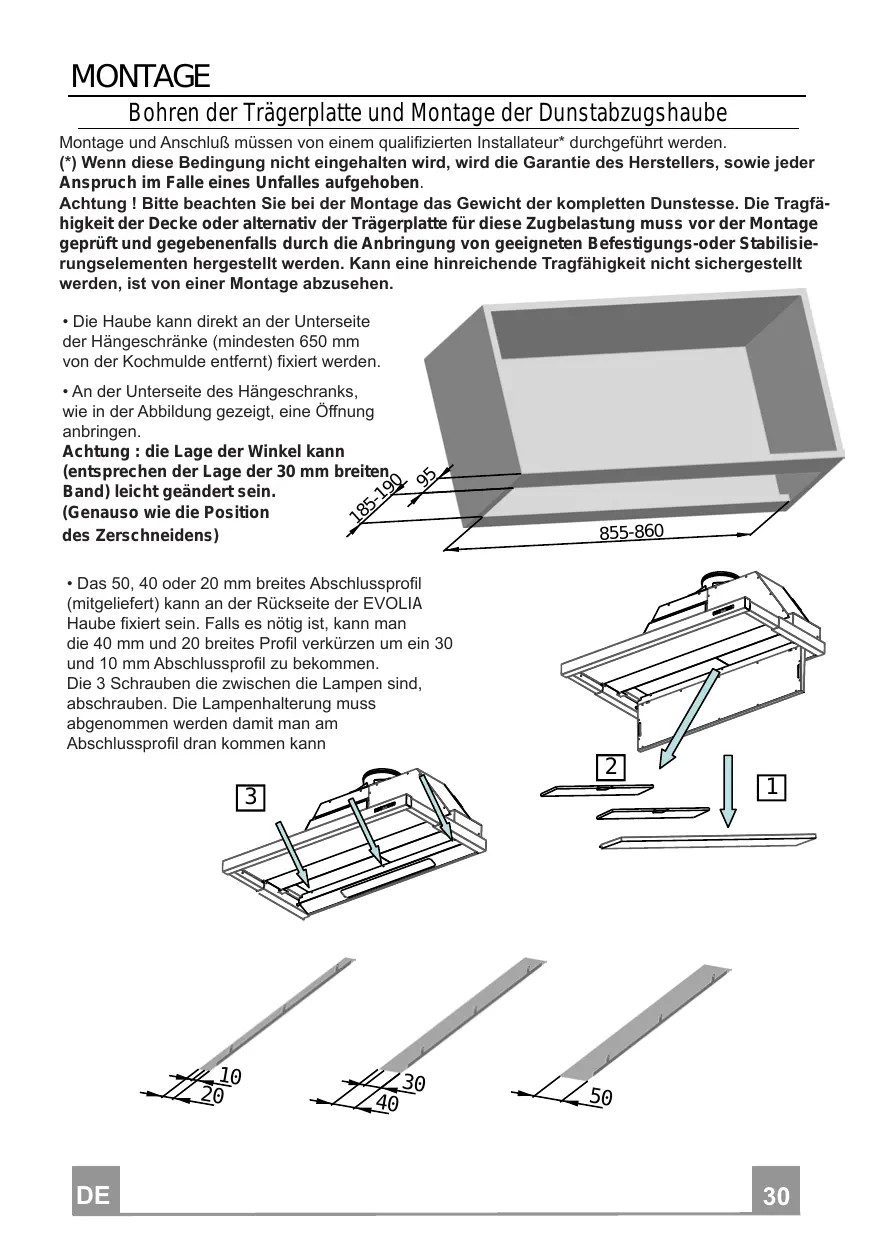

Bohren der Trägerplatte und Montage der Dunstabzugshaube

Montage und Anschluß müssen von einem qualifizierten Installateur* durchgeführt werden.

(*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder Anspruch im Falle eines Unfalles aufgehoben.

Achtung!itte beachten Sie bei der Montage das Gewicht der kompletten Dunstesse. Die Tragfahigkeit der Decke oder alternativ der Tragerplatte fur diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigung-s-oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfahigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.

Die Haube kann direkt an der Unterseite der Hängeschranke (mindesten 650 mm von der Kochmulde entwickert) fixiert werden.

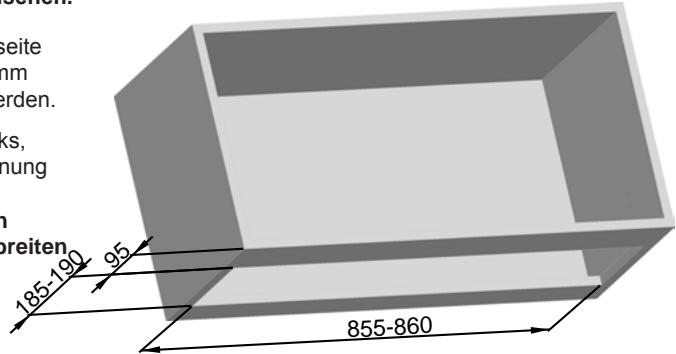

- An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung anbringen.

Achtung : die Lage der Winkel kann (entsprehen der Lage der 30 mm breiten Band) leicht geändert sein. (Genauso wie die Position des Zerschneidens)

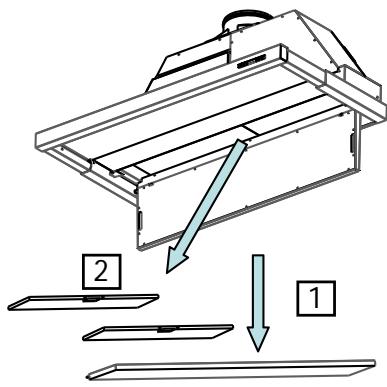

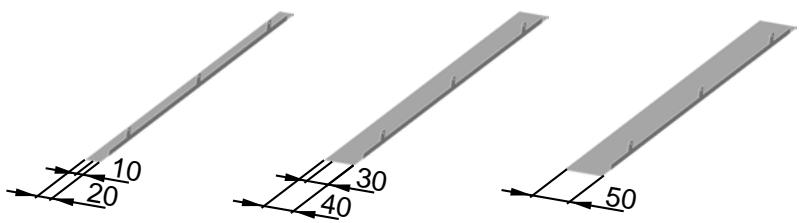

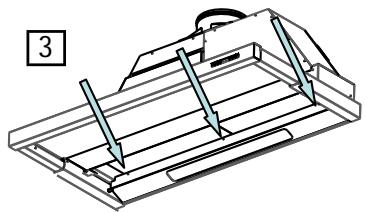

• Das 50, 40 oder 20 mm breites Abschlussprofil (mitgeliefert) kann an der Rückseite der EVOLIA Haube fixiert sein. Falls es nötig ist, kann man die 40 mm und 20 breites Profil verkurzen um ein 30 und 10 mm Abschlussprofil zu besteht. Die 3 Schrauben die zwischen die Lampen sind, abschrauben. Die Lampenhalterung muss abgenommen werden damit man am Abschlussprofil dran kommt kann

• In das über der Haube vorhandene Borden ein Loch bohren.
  Die 2 Winkeln mit den gefelferten Schrauben fixieren.

Achtung : die Lage der Winkel kann (entsprechen der Lage der 30 mm breiten Band) leicht geändert sein. (Genauso wie die Position des Zerschneidens)

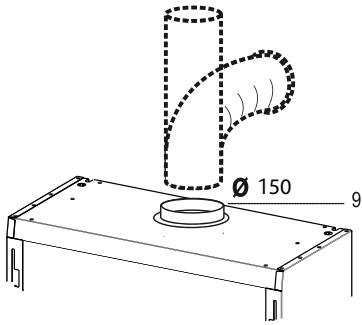

• Die Rückstauklappe (Pos .9) am Gerätsausgang anbringen.
  Beim Anschluss die Ringe und den passenden Kleber benutzen.

- ANSCHLUSSE

• ANSCHLUSS IN ABLUFTVERSION
• Für die Installation in Abluftversion, die Haube mit Hilfe eines Rohres oder Schlauches von 150 mm Durmesser an die Auslassleitung anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren.
  Das Hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhanden Aktivkohlefilter entnehmen.

- ANSCHLUSS IN UMLUFTVERSION

Die filtrierte Luft wird durch einer Öffnung im Zimmer weg-befördtert.

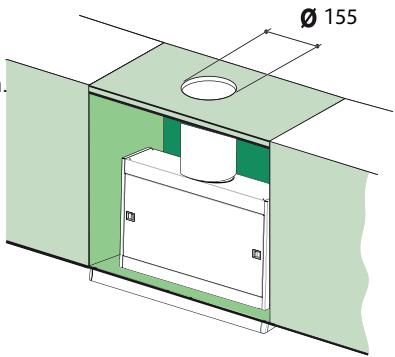

• In das über der Haube vorhandenen Bord ein Loch 0 155 mm bohren.
• Den Flansch beim Luftausstritt am Bord oberhalb der Haube mittels Rohr oder Schlauch 0150 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das Hierzu erforderliche Material wird nicht mitgeliefert.
  Die Aktivkohlenfilter, mit Hilfe der 2 x 4 Spangen, auf den Metallfilter fixieren.

• Beim Anschluß der Dunstesse an das Wechselstromnetz ist ein zweipoliger Schalter mit einem Öffnungsweg von wichtens 3 mm für jeder Pol zwischenzuschalten.

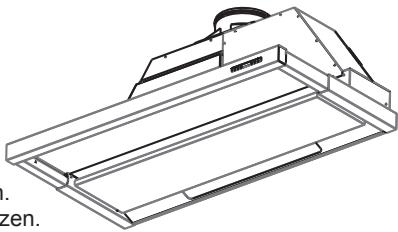

• Die Haube einschieben und mit den Schrauben auf den Winkeln fixieren.

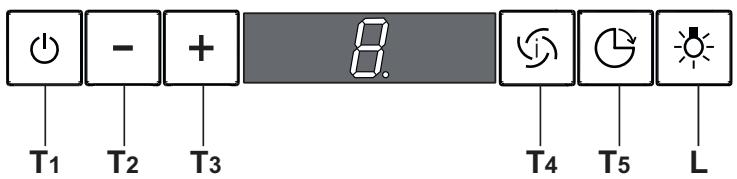

Bedienfeld

TASTE		FUNKTIONEN
T1	Motor ON/OFF	Schaltet den Gebläsemotor ein und aus. Auf dem Display wird die zuvor eingestellte Geschwindigkeitsstufe angezeigt.
T2	Geschwindigkeit -	Erhöht die Geschwindigkeit des Motors: V3 → V2 → V1
T3	Geschwindigkeit +	Verringert die Geschwindigkeit des Motors: V1 → V2 → V3
T4	Intensivstufe	Aktiviert die I ntensivstufe v on jeder G eschwindigkeitsstufe a us oder bei ausgeschalteten Motor. Zum Ausschalten einfach die selbe Taste erneut drücken oder den Motor ausschalten. Bei aktivier-ter Delay-Funktion{lösst sich die Intensivstufe nicht aktivieren. Die Intensivstufe da uert 10 Minute n: Auf dem Display wird H an ge-zeigt und der Punkt unter rechts blinkt einmal pro Sekunde. Nach 10 Minuten kehrt das System automatisch in die zuvor eingestellte Geschwindigkeitsstufe darüber.
T5	Delay	Aktiviert und de aktiviert den Modus Komplettes Ausschalten der Haube (Motor + Beleuchting) nach 30 Minuten: Auf dem Display wird d ie G eschwindigkeitsstufe d es M otors an gezeigt und de r Punkt unter rechts blinkt einmal pro Sekunde. Zum Deaktivieren der Delay-Funktion die Selbe Taste erneut drücken oder den Motor ausschalten.
L	Beleuchting	Schaltet die Beleuchting der Haube ein und aus.

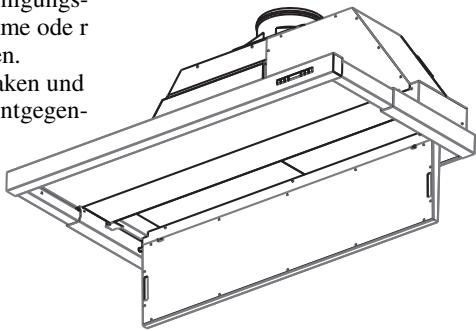

Reinigung des Luftleitblechs

• Das Luftleitblech durch betätigter den beiden Drehknöppe offen und hinten an den Scharnieren durch leichtes anheben aushaken.
• Das Luftleitblecharf dekeinesfalls im Geschirrspulergewaschen werden.
• Außen mit einem feuchten Lappen und neutralem Flüssigreini-ger säbern.
• Innem mit einem feuchten Lappen und neutralem Reinigungsmittel saubern; k eine na ssen Lappen ode r Sc hwämme ode r Wasserstrahl verwenden; kein Scheuermittel verwenden.
• Am Ende das B lech wieder am Haubenkorper e inhaken und schließen, indem der Drehknopf in die dem Öffnen entgegen gesetzte Richtung gedreht wird.

Fettfilter

KASSETTENMETALLFETTFILTER - FILTERREINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden.
• Das Confort Panel mit den entsprechenden Drehknöpfen öf fnen.
• Die Filter einzeln entnahmen, indem die entsprechenden Haltevorrichtungen gelöst werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor dem Wiedereinsetzen trocknen setzen.
• Bei dem Wiedereinsetzen ist darauf auf zu halten, dass sich der Griff auf der sightbaren Außenseite befindet.
  Den das Confort Panel wieder schlieben.

Geruchs Iter (Umluftversion)

AKTIVKOHLE-GERUCHSFILTER - FILTERAUSTAUSCH

• Sie können weder gewaschen noch wiederver-wendet werden und sind alle 4 B etriebsmonatebzw. bei starkem Einsatz auch*häufiger auszutauschen.
• Den Confort Panel mit den entsprechenden Drehknöpfen offen.

Die Fettfilter entnehmen.
- Den gesättigten Aktivkohle-Geruchsfilter aushaken.
Die Fettfilter wieder anbringen.
Den Confort Panel wieder schlieben.

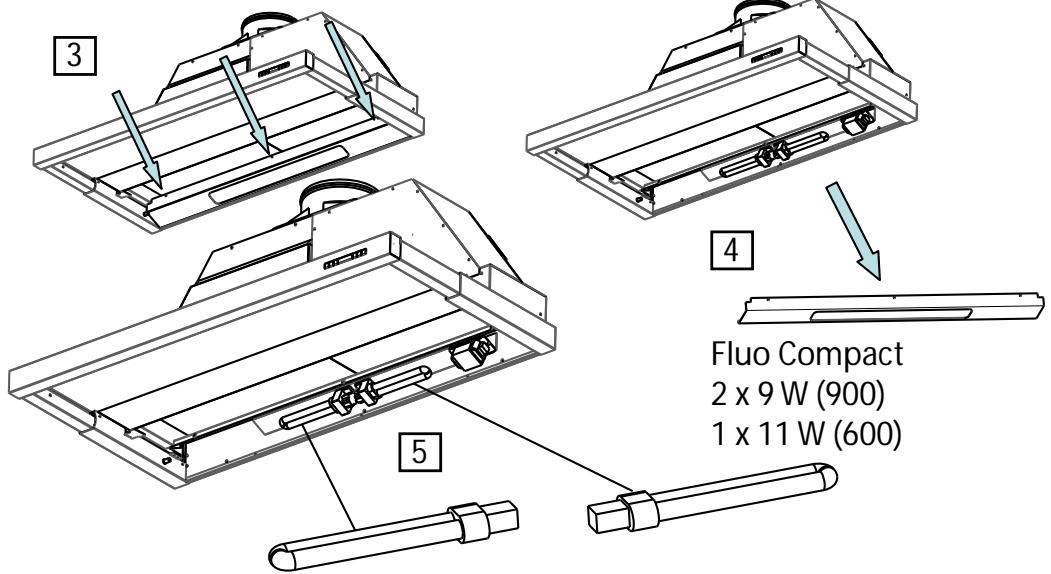

Beleuchtung AUSWECHSELN DER LAMPEN

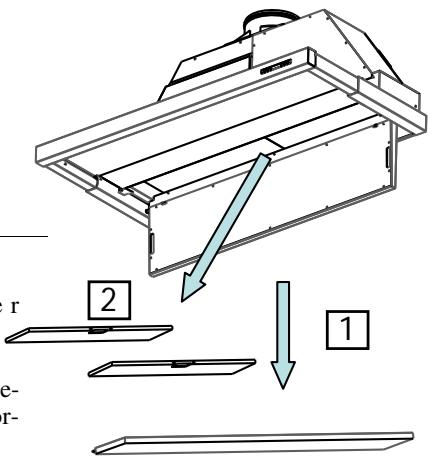

• Vor dem Auswechseln der Lampen, die 3 Schrauben der Lampenhalterung loe sen und die Lam penhalterung a us de r Dunstabzugshaubeziehen.
  Die Lampe aus der Halterungnehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage da rauf achten, da die be iden Steckerstife vorschrifsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.

Eine defekte Lampe hat fü folge dass die sweite Lampe auch ausgeht. In thisem Fallitte beide Lampen austauschen

Stecker der Schutzklasse 1, 250V 10A Zweipolig mit Schutzkontakt (Erde).

Umluftbetrieb Aktivkohle-Filter
