BEDIENUNGSANLEITUNG 900 ROBLIN

Bedienungsanleitung und Einrichtung Dunstabzugshaube

EMPFEHLUNGEN UND HINWEISE

MONTAGE + Das Gerät darf nur vom Fachpersonal angeschlossen werden: Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsach- gemëke Montage zurückzuführen sind Der minimale Sicherheïtsabstand zwischen Kochmulde und Haube muss 650 mm betragen. Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. Bei Geräten der Klasse l is sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäBige Erdung verfügt. Das Anschlussrohr der Haube zur Luftaustrittsôe nung solite môglicherweise einen Durchmesser von 150 mm aufweisen. Der Rohrverlauf muss so kurz wie mëglich sein. Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden. Werden im Raum auer der Dunstabzugshaube andere, nicht elektrisch be- triebene (z.B. gasbetriebene) Gerète verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sole die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Ô+nung anzubringen, die Frischluftzufuhr ge-

währleistet. (NS BEDIENUNG + Die Dunstabzugshaube ist ausschlieBlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen. TN + BeiunsachgemäBer Benutzung wird keine Haftung übemommen. À Achtung! GroBe Flammen bei eingeschalteter Haube niemals unbedeckt

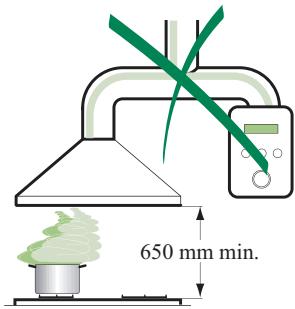

lassen. Luz: 650 mm min. + Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht U überragt. À\ Achtung! Frittiergerète müssen während des Gebrauchs stets beaufsich- tigt werden: Überhitztes Ôl kann sich entzünden. + Keine *ambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr. + Die Dunstabzugshaube darf von Kindem oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden. WARTUNG + Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Hau- be unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird. Bei der Filtenwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden Zur Reinigung der Hauben-ächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel. Bitte keine Renigungsmittel mit Scheuermittel venvenden. Die Ober-äche wird damit verkratzt. Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektri- schen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

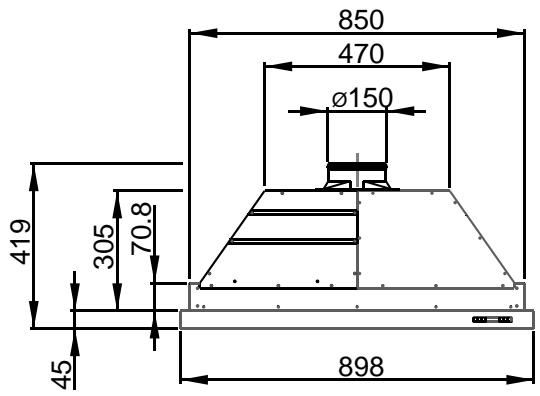

CHARAKTERISTIKEN Platzbedarf

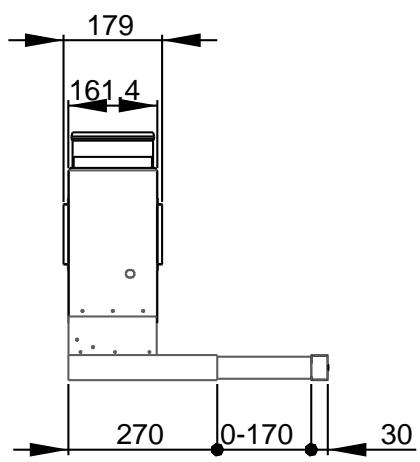

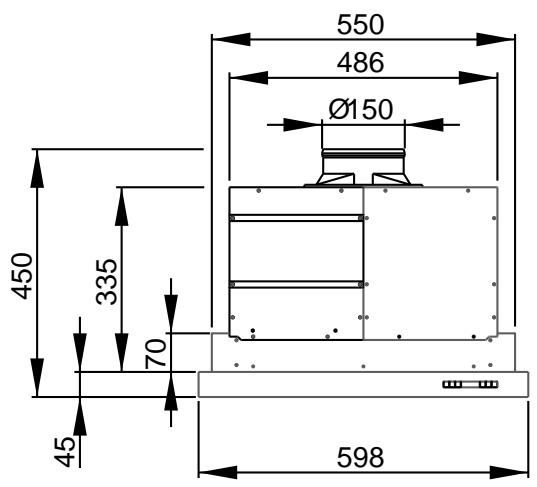

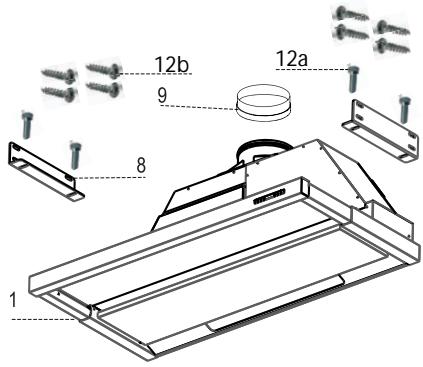

9150 161.6! a a : y] ol S A7 74 Es I } 9 898 270 Lo17 | 30 Komponenten Pos. St Produktkomponenten 1 1 Haubenkôrper mit Schaltem, Beleuchtung, Gebläse-gruppe, Filter 8 2 Befestigungswinkemase 9 1 Flansch 9 150 mm 20 1 Abdeckprofl Pos. St Montagekomponenten 12a 8 Schrauben4x16 12b 4 SchraubenM5x16 12c 3 Schrauben35x95 St. Dokumentation 1 Bedienungsanleitung

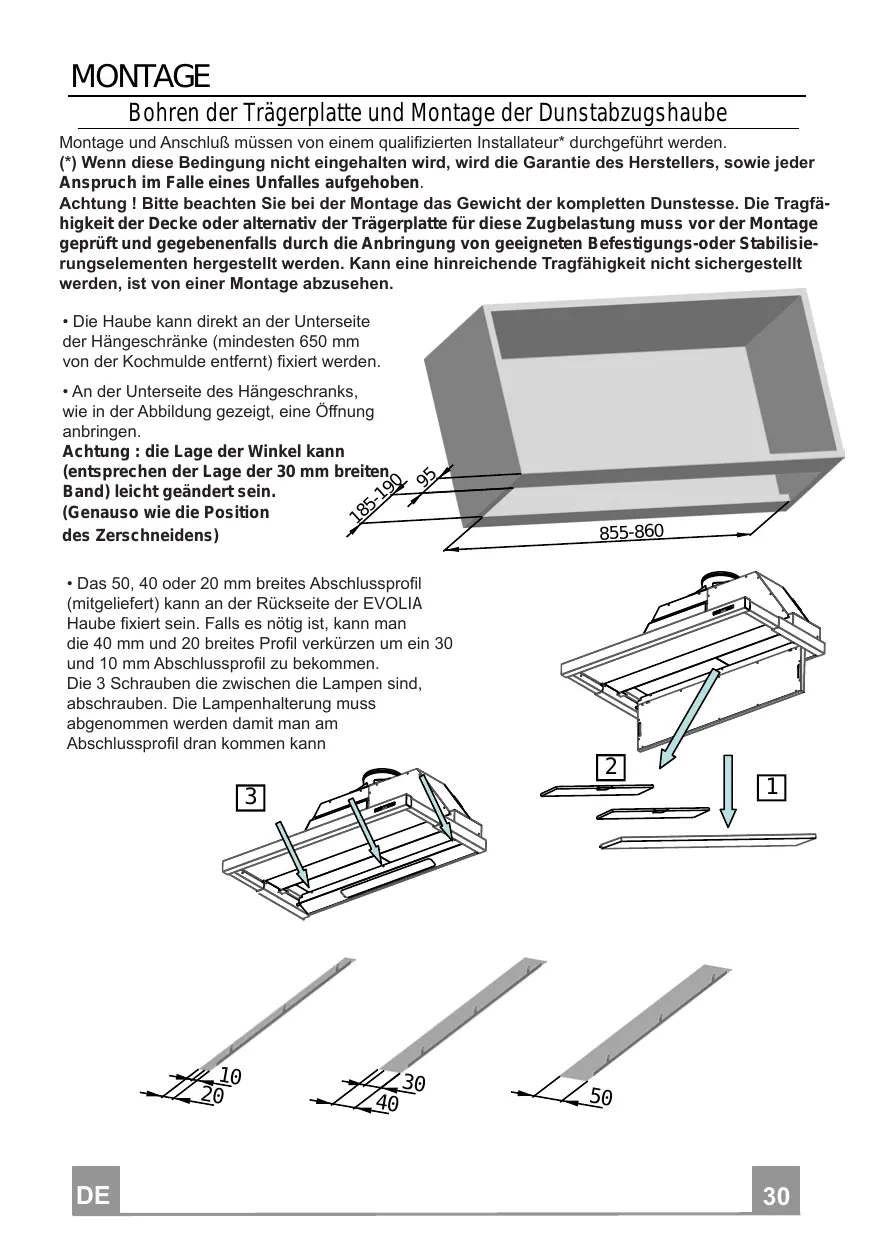

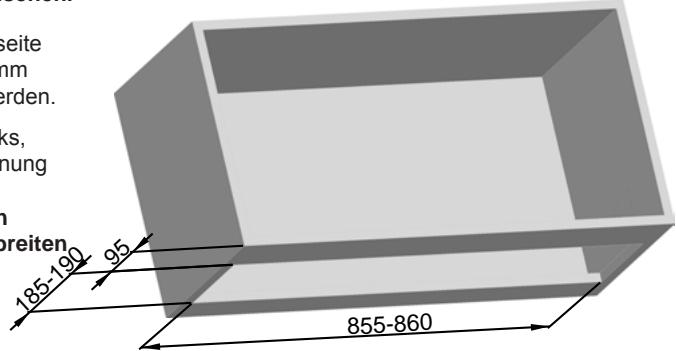

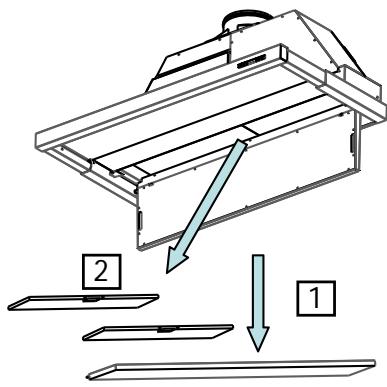

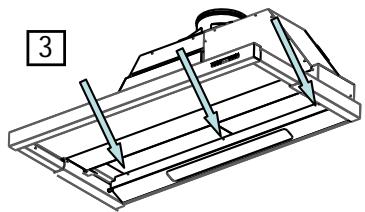

MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube Montage und Anschlu& müssen von einem qualifizierten installateur durchgeführt werden. {*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder Anspruch im Falle eines Unfalles aufgehoben. Achtung ! Bitte beachten Sie bei der Montage das Gewicht der kompletten Dunstesse. Die Tragfä- higkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs-oder Stabilisie- rungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen. + Die Haube kann direkt an der Unterseite der Hängeschränke (mindesten 650 mm von der Kochmulde entfemnt) fixiert werden. + An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Offnung anbringen. Achtung : die Lage der Winkel kann {entsprechen der Lage der 30 mm breiten Band) leicht geändert sein. 9 (Genauso wie die Position des Zerschneidens) + Das 50, 40 oder 20 mm breites Abschlussprofil {mitgeliefert) kann an der Rückseite der EVOLIA Haube fixiert sein. Falls es nôtig ist, kann man die 40 mm und 20 breites Profil verkürzen um ein 30 und 10 mm Abschlussprofil zu bekommen. Die 3 Schrauben die zwischen die Lampen sind, abschrauben. Die Lampenhalterung muss abgenommen werden damit man am Abschlussprofil dran Kommen kann Z 26 50

+ In das über der Haube vorhandene Bord | ein Loch bohren. Ke N N + Die 2 Winkeln mit den gelieferten Schrauben fixieren.

Achtung : die Lage der Winkel kann {entsprechen der Lage der 30 mm breiten Band) leicht geändert sein. (Genauso wie die Position des Zerschneidens) + Die Rückstauklappe (Pos .9) am Gerätsausgang anbringen. Beim Anschluss die Ringe und den passenden Kleber benutzen. + ANSCHLÜSSE

- ANSCHLUSS IN ABLUFTVERSION

+ Für die Installation in Abluftversion, die Haube mit Hilfe eines Rohres oder Schlauches von 150 mm Durmesser an die Auslassleitung anschlieBen: + Das Rohr mit geeigneten Rohrschellen fixieren. Das Hierzu erforderliche Material wird nicht mitgeliefert. + Eventuell vorhanden Aktivkohlefilter entnehmen.

- ANSCHLUSS IN UMLUFTVERSION

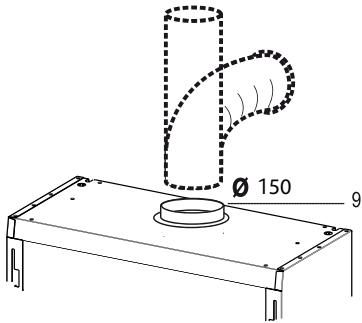

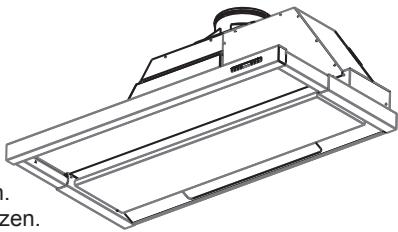

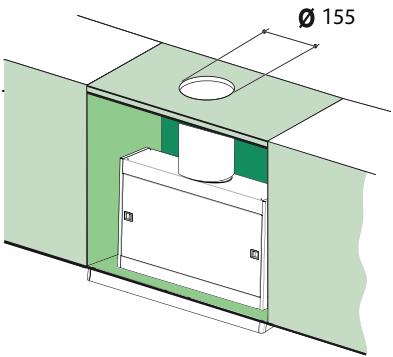

Die fitrierte Luft wird durch einer Offnung im Zimmer weg-befôrdert. + In das über der Haube vorhandenen Bord ein Loch @ 155 mm bohren. + Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch 3 150 mm anschlieRen. + Das Rohr mit geeigneten Rohrschellen fixieren. Das Hierzu erforderliche Material wird nicht mitgeliefert. + Die Aktivkohlenfiltern, mit Hilfe der 2 x 4 Spangen, auf den Metallfiter fixieren. + Beim Anschlu® der Dunstesse an das Wechselstromnetz ist ein zweipoliger Schalter mit einem Offnungsweg von wenigstens 3 mm für jeden Pol zwischenzuschalten. + Die Haube einschieben und mit den Schrauben auf den Winkeln fixieren.

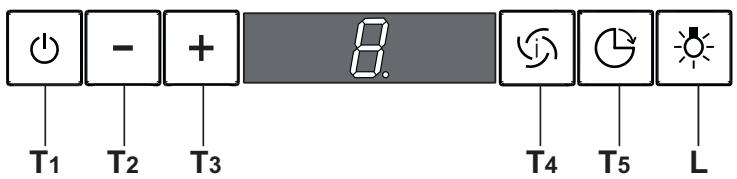

BEDIE NUNG T1 T2 T3 Bedienfeld TASTE FUNKTIONEN TL Motor ON/OFF Schaltet den Gebläsemotor ein und aus. Auf dem Display wird die zuvor eingestellte Geschwindigkeitsstufe angezeigt. T2 _Geschwindigkeit- Erhôht die Geschwindigkeit des Motors: V3 —> V2 — VI

Geschwindigkeit + Verringert die Geschwindigkeit des Motors: VI — V2 — V3

Intensivstufe Aktiviert die I ntensivstufe v on jeder G eschwindigkeitsstufe a us oder bei ausgeschaltetem Motor. Zum Ausschalten einfach die sel- be Taste erneut drücken oder den Motor ausschalten. Bei aktivier- ter Delay-Funktion lässt sich die Intensivstufe nicht aktivieren. Die Intensivstufe dauert 10 Minute n: Auf dem Display wird H an ge- zeïgt und der Punkt unten rechts blinkt einmal pro Sekunde. Nach 10 Minuten kehrt das System automatisch in die zuvor eingestellte Geschwindigkeitsstufe zurück. Delay Aktiviert und de aktiviert den Modus Komplettes Ausschalten der Haube (Motor + Beleuchtung) nach 30 Minuten: Auf dem Display wird d ie G eschwindigkeitsstufe d es M otors an gezeigt und de r Punkt unten rechts blinkt einmal pro Sekunde. Zum Deaktivieren der Delay-Funktion die selbe Taste erneut drücken oder den Motor ausschalten. Beleuchtung Schaltet die Beleuchtung der Haube ein und aus.

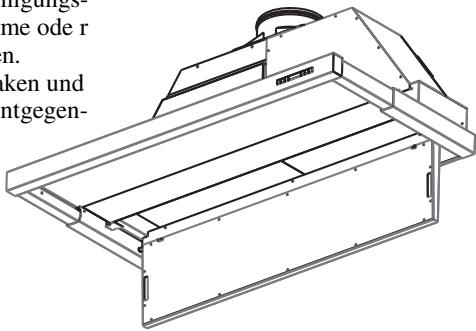

WARTUNG Reinigung des Luftleitblechs Das Luflleitblech durch betätigen der beiden Drehknôpe üff- nen und hinten an den Scharnieren durch leichtes anheben aus- haken. Das Luftleitblech darf keinesfalls im Geschirrspüler gewaschen werden. Aufen mit einem feuchten Lappen und neutralem Flüssigreini- ger säubern. Innen mit einem feuchten Lappen und neutralem Reinigungs- mittel säubern; k eine na ssen Lappen ode r Sc hwämme ode r Wasserstrahl verwenden; kein Scheuermittel verwenden. Am Ende das Blech wieder am H aubenkürper e inhaken und schlieBen, indem der Drehknopf in die dem Üffnen entgegen- gesetzte Richtung gedreht wird. Fettflter

KASSETTENMETALLFETTFILTER - FILTERREINIGUNG

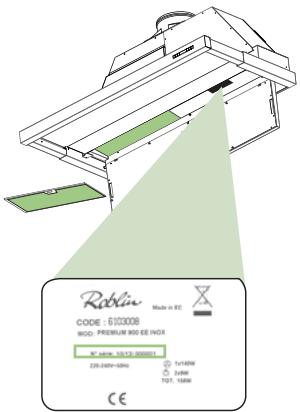

Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden. Das Confort Panel mit den e ntsprechenden Drehknôpfen üff- nen. Die Filter einzeln entnehmen, indem die entsprechenden Hal- tevorrichtungen gelüst werden. Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor dem Wiedereinsetzen trocknen lassen. Bei dem Wiedereinsetzen ist darauf zu achten, dass sich der Griff auf der sichtbaren Aufenseite befindet. Den das Confort Panel wieder schliefen.

Sie künnen weder gewaschen noch wiederver-wendet werden und sind alle 4 B etriebsmonatebzw. bei starkem Einsatz auch häufiger auszutauschen. Den Confort Panel mit den entsprechenden Drehknôpfen üff- nen. Die Fettfilter entnehmen. Den gesättigten Aktivkohle-Geruchsfilter aushaken. Die Fettfilter wieder anbringen. Den Confort Panel wieder schlieBen. Beleuchtung

AUSWECHSELN DER LAMPEN

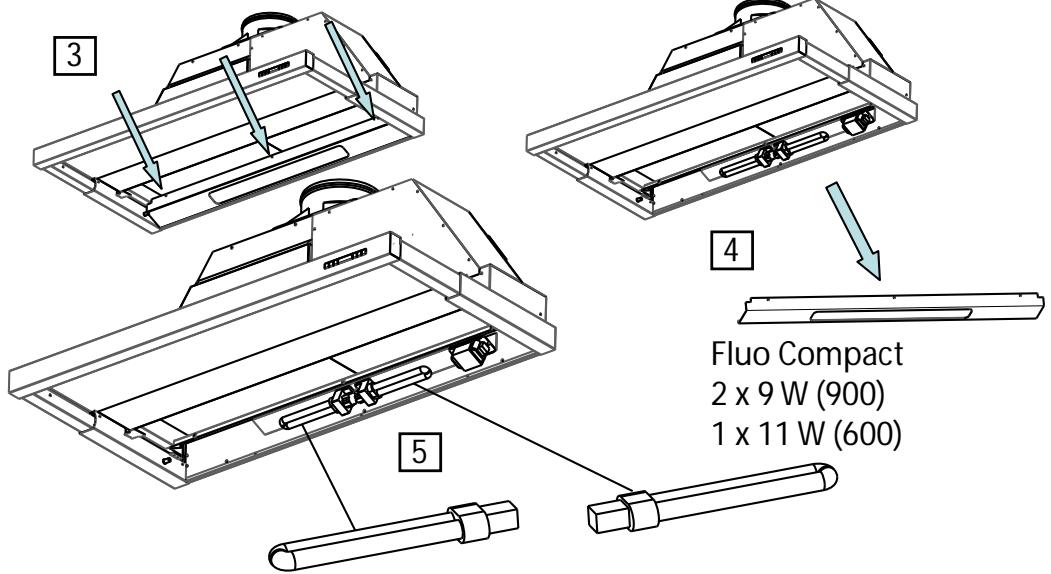

Vor dem Auswechseln der Lampen, die 3 Schrauben der Lampenhalterung loe sen und_ die Lam penhalterung a us de r Dunstabzugshaube ziehen. —_—_— Die Lampe aus der Halterung nehmen. D Die Lampe durch eine gleichwertige ersetzen und bei der Re- montage da rauf achten, da B die be iden Ste ckerstifie v or- schrifismäBig in die Lampenfassung eingeführt werden. Die Lampenhalterung wieder montieren, indem die beiden zu- vor entfernten Schrauben wieder angezogen werden. Fluo Compact 2x9W (900) 1x11W (600)

Eine defekte Lampe hat fü folge dass die sweite Lampe auch ausgeht. In diesem Fall bitte beide Lampen austauschen
