MODE D'EMPLOI 900 ROBLIN

Mode d'emploi et installation Hotte de Cuisine

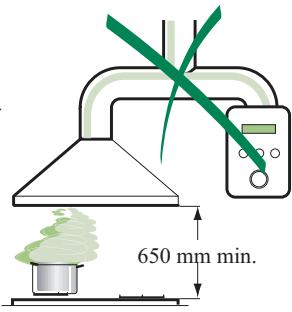

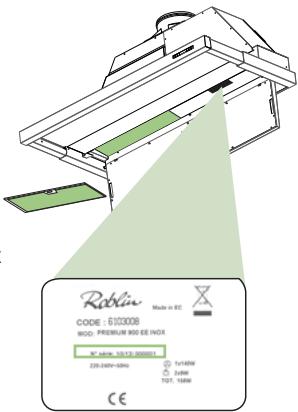

INSTALLATION Le fabricant décline toute responsabilité en cas de dommage dû à une installa- tion non correcte ou non conforme aux règles de l'art. La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins. Vérif er que la tension du secteur correspond à la valeur qui f gure sur la pla- quette apposée à l'intérieur de la hotte Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été ef ectuée conformément aux normes en vigueur. Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamè- tre égal ou supérieur à 150 mm. Le parcours de la tuyauterie doit être le plus court possible. Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc.). Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suf sante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour ga- rantir l'in ltration de l'air pur UTILISATION La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. Ne jamais utiliser abusivement la hotte. Ne pas laisser les fammes libres à forte intensité quand la hotte est en ser- vice. Toujours régler les f ammes de manière à éviter toute sortie latérale de ces demières par rapport au fond des marmites. Contrôler les friteuses lors de l'utilisation car l'huile surchauf ée pourrait s'enf ammer. Ne pas préparer d'aliments f ambés sous la hotte de cuisine :risque d'incendie La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte. ENTRETIEN - Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la che ou en actionnant l'interrupteur général. Ef ectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée. Pour le nettoyage des surfaces de la hotte, il suf + d'utiliser un chif on humide et détersiliquide neutre. Le symbole “* sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

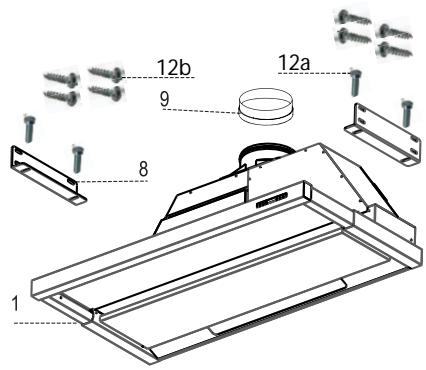

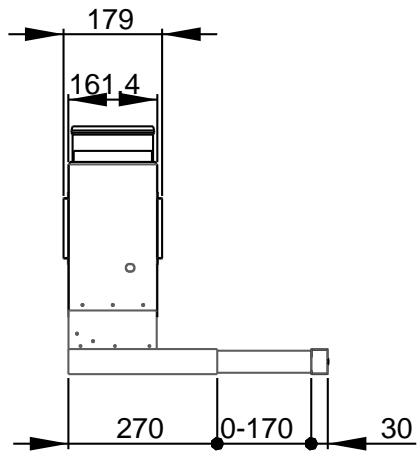

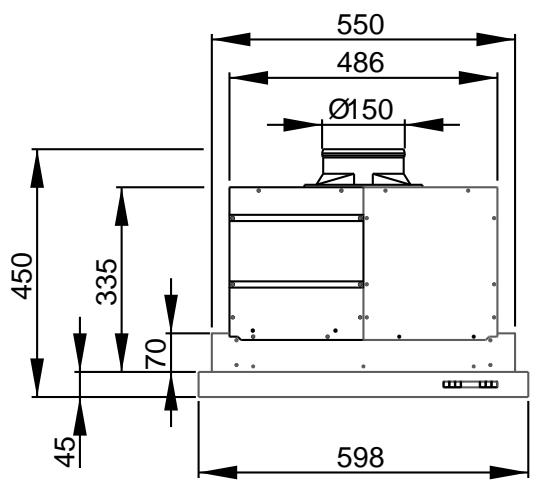

9150 161.6! © a : 4 8e 74 = I J 9 898 270 Lo17 | 30 Composants Réf. Qté Composantsde Produit 1 1 Corps Hotte équipé de :Commandes, Lumière, Groupe, Ventilateur, Filtres 8 2 Fquerre de fixation 9 1 Flasqueo150mm 20 3 Proflfermeture Réf. Qté Composants pourl'installation 12a 8 Vis4x16 12b 4 VisM5x16 12c 3 Vis3,5x95 Qté Documentation 1 Manuel d'instructions

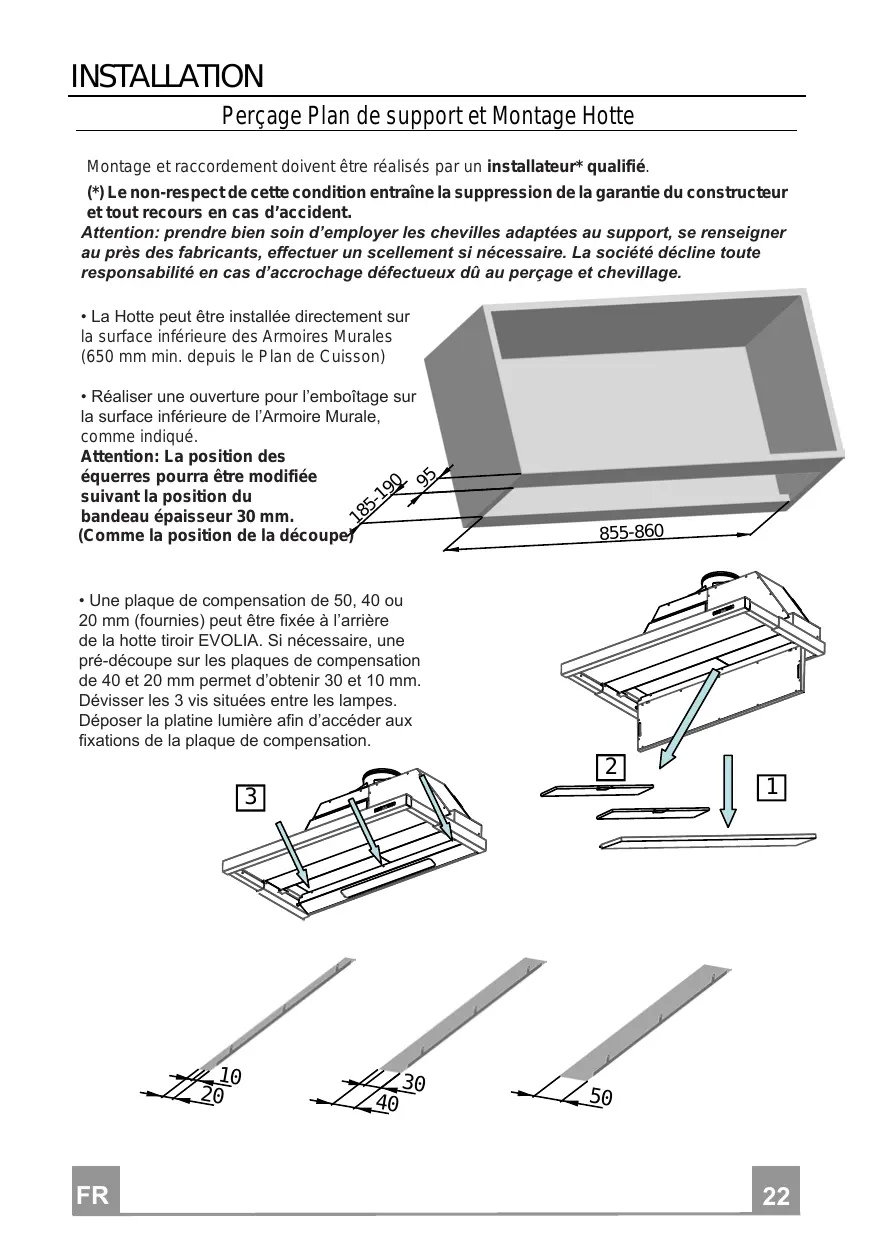

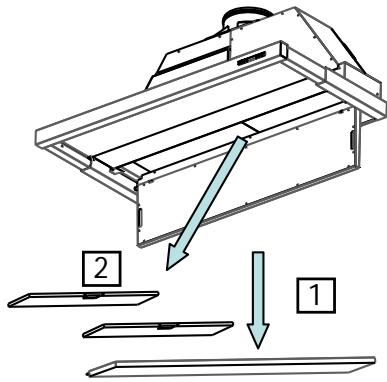

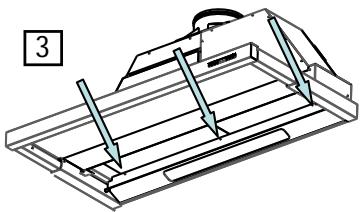

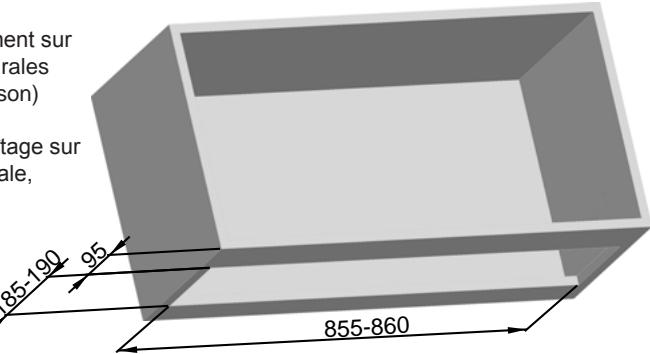

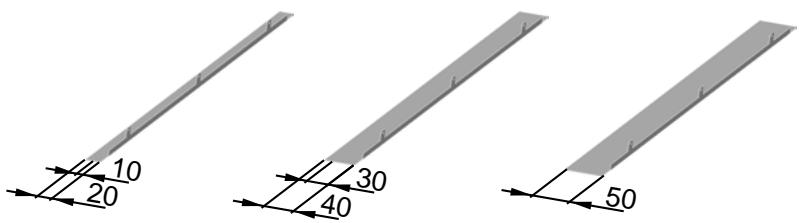

INSTALLATION Perçage Plan de support et Montage Hotte Montage et raccordement doivent être réalisés par un installateur* qualifié. {*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur ettout recours en cas d'accident. Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux dû au perçage et chevillage. + La Hotte peut être installée directement sur la surface inférieure des Armoires Murales (650 mm min. depuis le Plan de Cuisson) + Réaliser une ouverture pour l'emboîtage sur la surface inférieure de l'Armoire Murale, comme indiqué. Attention: La position des bandeau épaisseur 30 mm. {Comme la position de la découpe + Une plaque de compensation de 50, 40 ou 20 mm (fournies) peut être fixée à l'arrière de la hotte tiroir EVOLIA. Si nécessaire, une pré-découpe sur les plaques de compensation de 40 et 20 mm permet d'obtenir 30 et 10 mm. Dévisser les 3 vis situées entre les lampes. Déposer la platine lumière afin d'accéder aux fixations de la plaque de compensation.

+ Percer le dessus du meuble haut. <4 IN NN + Fixer les 2 équerres à l'aide des vis fournies.

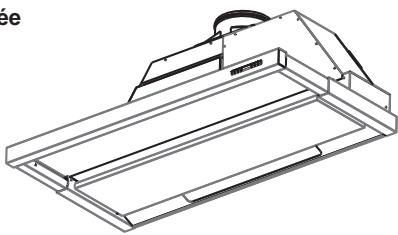

Attention: La position des équerres pourra être modifiée suivant la position du bandeau épaisseur 30 mm. (Comme la position de la découpe) + Mettre en place le clapet anti-retour (Rep. 9) sur la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. + RACCORDEMENT

- SORTIE AIR VERSION ASPIRANTE

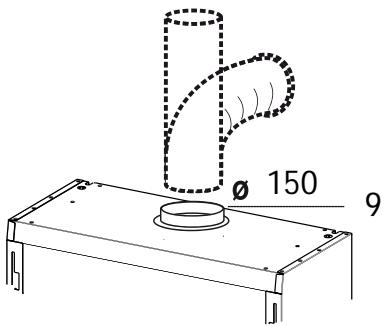

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tuyau rigide ou flexible de à 150 mm, au choixde l'installateur. - Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni. + Retirer les éventuels filtres anti-odeur au charbon actif. 12a

- SORTIE AIR VERSION FILTRANTE

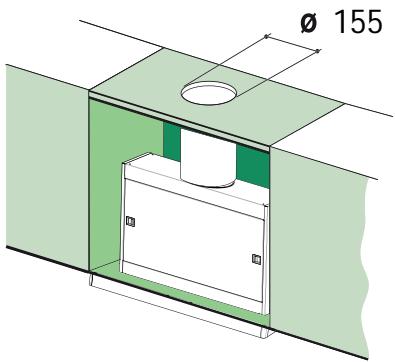

L'air filtré est évacué dans la pièce à travers une ouverture placée sur la partie supérieure du meuble ou de la hotte. + Percer un trou de & 155 mm. sur l'éventuelle tablette qui se trouve au-dessus de la hotte. + Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de 2150 mm. + Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni. + Fixer les filtres charbon sur le ou les filtres métalliques à l'aide des 2 x 4 barettes. + Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. + Insérer l'appareil dans la découpe et le fixe à l'aide des vis fournies sur équerres.

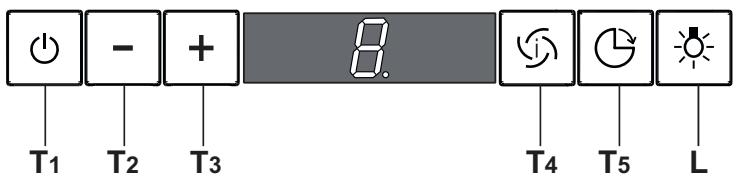

ON/OFF Moteur Actionne et arrête le moteur d'aspiration. Sur l’afficheur est visualisé le pas de la vitesse précédemment sélectionnée.

Vitesse - Réduit la vitesse du moteur: V3 — V2 — VI

Vitesse + Augmente la vitesse du moteur: VI — V2 — V3

Vitesse intensive Actionne la vitesse intensive en partant d’une vitesse quel- conque ou lorsque le moteur est éteint. Pour la désactiver, il suffit d'appuyer à nouveau sur la même touche qui a été uti- lisée ou d’éteindre le moteur. La vitesse intensive ne peut pas être actionnée si la fonction Delay est active. La vitesse in- tensive est temporisée sur 10 minutes: sur l’afficheur est vi- sualisée l'inscription Het le point en bas à droite clignote une fois par seconde. Lorsque 10 minutes se sont écoulées, le système ret ourne au tomatiquement à | a vitesse p récédem- ment sélectionnée.

Delay Actionne e t dé sactive la modalité d’a rrêt to tal de la hotte (moteur+éclairage) après 30 minutes: l’afficheur visualise la vitesse du moteur et le point en bas à droite clignote une fois par seconde. Pour invalider la fonction Delay on pe ut a p- puyer à nouveau sur la même touche ou éteindre le moteur.

Éclairage Allume et éteint l'éclairage de la hotte.

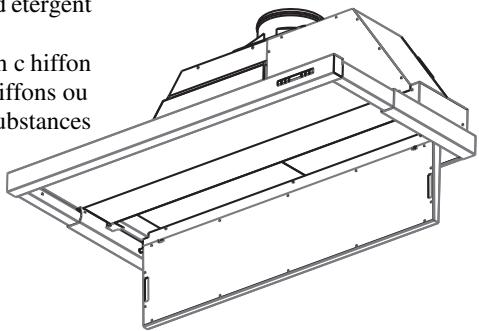

ENTRETIEN Nettoyage des Confort Panel Ouvrir le confort panel, en intervenant sur les boutons spécia- lement prévus, puis le décrocher en exerçant une légère pres- sion sur la partie arrière. Le c onfort pa nel ne doi t a bsolument pa s tre la vé a u la ve- vaisselle. Nettoyer l'extérieur a vec un chiffon humide et u n détergent liquide neutre. Nettoyer é galement la pa rtie interne, en utilisa nt un chiffon humide et un détergent neutre; ne pas utiliser de chiffons ou éponges mouillés, ni de jets d’eau; ne pas utiliser de substances abrasives. Refermer et raccrocher le confort panel.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES

Ils nécessitent d’être nettoyés environ tous les 2 mois d'emploi ou plus fréquemment en cas d’emploi particulièrement intense Ouvrir le Confort Panel, en intervenant su les boutons spécia- lement prévus. + Retirer les filtres l’un après l’autre, en intervenant sur le s dis- positifs d'accrochage spécialement prévus. Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter. Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe. Refermer et accrocher à nouveau le confort panel.

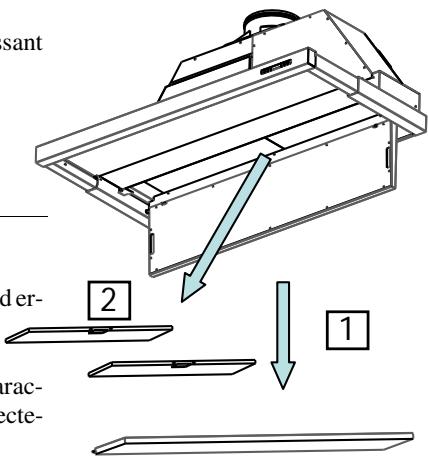

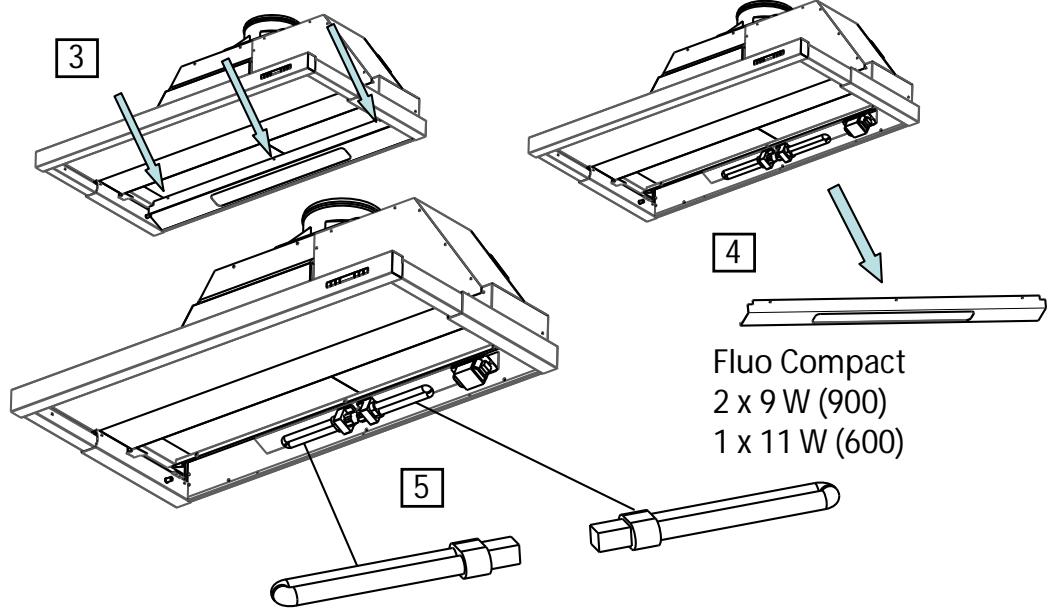

Ils ne sont pas lavables ni régénérables: les remplacer au moins tous les quatre mois d'utilisation ou plus f réquemment en cas d'utilisation très intense. Ouvrir le Confort Panel, en intervenant su les boutons spécia- lement prévus. Retirer les Filtres anti-graisse. Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet. Remonter les filtres anti-graisse. Eclairage REMPLACEMENT LAMPES Retirer les 3 Vis qui fixent le Support éclairage et ôter ce der- nier de la Hotte. —— Extraire la Lampe du Support. — Remplacer par une nouvelle lampe possédant les mêmes carac- téristiques, en veillant à ce que les deux fiches soient correcte- ment insérées dans le logement de la Douille. Remonter le Support en le fixant à l’aide des Vis précéHQ- ment retirées. Fluo Compact 2x9W (900) 1x11W (600) Une lampe défectueuse entraine l'extinction de la seconde. Veuillez dans ce cas procéder au remplacement des 2 lampes
