LOTUS 1200 INOX 6018114 ROBLIN

La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions d’accessoires ne figurant pas dans votre appareil.

Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

Respecter le diamètre de sortie de l’appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.).

• Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’électrique. • Positionner le plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges. • Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à effectuer une ou des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau d’évacuation, afin de ne pas mettre la cuisine en dépression. • Prévoir une aération suffisante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air ambiant de la pièce où est installée la hotte. • La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de gaz de combustion. •

L’appareil doit être positionné de telle façon que la fiche d’alimentation soit accessible.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d’accident.

Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d’accrochage défectueux dû au perçage et chevillage. 1) Tracer sur la paroi une verticale jusqu’au plafond à l’emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig.1 & 2, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties. 2) Positionner le support de conduit (Fig. 1 & 2, Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l’aide des vis (12a) 4.2 x 44,4 et des chevilles fournies.Puis positionner et fixer comme indiqué Fig. 2 le second support (Rep. 2) pour une hauteur standard de haut de conduit de 620 mm. 3) Définir la position des trous de fixation Fig. 1 & 2, Rep. 1: Marquer un point sur la ligne verticale à une distance du plan de cuisson de : d = 978 mm (mesure sans crédence). d = hauteur crédence + 328 mm (mesure avec crédence). La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3). Tracer sur le point marqué une ligne horizontale parallèle au plan de cuisson. Effectuer sur la paroi les deux trous 1 avec un foret Ø 8 mm . Insérer les chevilles et visser les vis 4.2 x 44,4 fournies en laissant un espace de 5-6 mm nécessaire pour l’accrochage du corps de la hotte (Fig. 3a). Il sera possible d’effectuer de petits ajustages au moyen des vis de réglage de la hotte (Voir Montage du corps de la hotte). La hotte peut avoir une excursion maximum de 16 mm. Crédence (Option) : La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas par la hauteur de la crédence Rep B et par l’éventuel dosseret du plan de travail. La crédence doit être montée avant le corps de la hotte et si l’on désire la fixer contre le mur tant en haut qu’en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu’il s’agit d’une opération compliquée, elle doit être effectuée exclusivement par l’installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finales des meubles. 4) Montage du corps de la hotte : Avant d’entreprendre l’installation, il est nécessaire de régler les étriers du support en tournant dans le sens des aiguilles d’une montre les vis de réglage Vr jusqu’en fin de course (Fig. 3b). Accrocher le corps (Rep. 5) sur les deux vis 1 précédemment installées (Fig. 3a). Mettre la hotte de niveau en tournant les vis de réglage Vr et compléter le serrage des vis 1. 5) Raccordement • Pour la version Evacuation Extérieure : a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible (Fig. 5) à l’évacuation extérieure et la sortie de l’appareil (Rep. 6). Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés. b- Enlever les filtres à graisse et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4).Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration. c- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement au support (Rep. 2) à l'aide des 2 vis (12c) 2.9 x 9.5 fournies. d- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 x 9.5 fournies. • Pour la version Recyclage:

F a- Fixer le support (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig.7, rep. 2). Inserer latéralement les rallonges raccord

(Rep.G) sur le déflecteur (Rep. R). S'assurer que la sortie des rallonges raccord se trouve au niveau des ouies du conduit aussi bien en horizontal qu'en vertical. b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l’appareil et à l’entrée du déflecteur. Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés. c- Enlever les filtres à graisse et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration. d- Enlever les filtres métalliques et placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 8). e- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement au support (Rep. 2) à l'aide des 2vis (12c) 2.9 x 9.5 fournies. f- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. 4

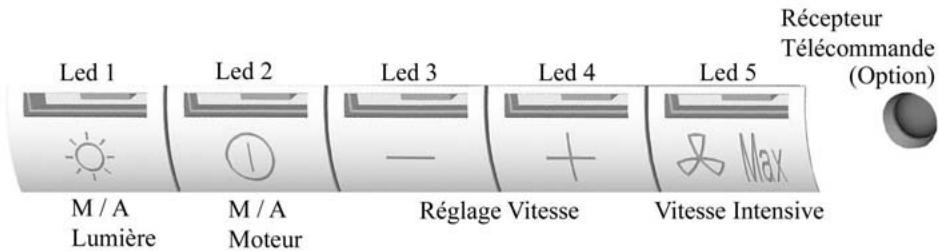

Deux clignotements des 5 leds indiquent l’enregistrement de la mise en recyclage. Retour en mode évacuation ( L’air est filtré puis évacué à l’extérieur de l’habitation): Moteur et éclairage éteints, appuyer sur la touche (+) jusqu’aux clignotements des 5 leds : Un clignotement des 5 leds indiquera l’enregistrement de la mise en évacuation extérieure. b) Fonctions de base : Eclairage : Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l’état de l’éclairage Moteur : Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modifier le débit d’aspiration de la hotte à l’aide des touches vitesse + et vitesse – , en gardant la touche enfoncée jusqu’à l’obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s’allument au fur et à mesure de l’accroissement de la vitesse : Led 2 = niveau minimum Led 2 et 3 = niveau intermédiaire Led 2, 3 et 4 = niveau élevé Un débit d’aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive

- Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut être arrêtée en appuyant à nouveau sur la touche 5. Temporisation de 5 minutes de l’arrêt de la vitesse intensive: Par défaut cette fonction n’est pas activée. Pour accéder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche réglage vitesse (-) : Un clignotement des Leds 2, 3, et 4 = fonction désactivée. Deux clignotements des Leds 2, 3, et 4 = fonction activée. Il est possible d’arrêter manuellement la vitesse intensive avant le délai de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive). Pendant cette temporisation de 5 minutes, l’indication de saturation filtres est désactivée. Si un arrêt différé de la hotte est programmé, la vitesse intensive commandée manuellement ou temporisée sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d’arrêter manuellement la vitesse intensive avant l’arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive). • Arrêt différé : Cette fonction permet, après l’arrêt de la cuisson, d’évacuer les dernières fumées et odeurs résiduelles et en fin de cuisson, d'arrêter totalement la hotte (moteur + éclairage). Pour accéder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche vitesse intensive 5 : - 2 clignotements des leds 1 & 5 confirmeront l’enregistrement de l’arrêt après 5 minutes. - 3 clignotements des leds 1 & 5 confirmeront l’enregistrement de l’arrêt après 10 minutes. - 4 clignotements des leds 1 & 5 confirmeront l’enregistrement de l’arrêt après 15 minutes. - 1 seul clignotement des leds 1 & 5 confirmera la suppression de la fonction arrêt différé. La hotte peut ensuite être mise en marche sur la vitesse choisie. Le clignotement des leds 2, 3, 4 (suivant la vitesse initialement prévue) indiquera que la fonction arrêt différé est bien programmée : - 1 clignotement = arrêt après 5 minutes - 2 clignotements = arrêt après 10 minutes - 3 clignotements = arrêt après 15 minutes • Indication de saturation des filtres métalliques : éteinte et le moteur arrêté. Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 confirme la remise à zéro. • Indication de saturation des filtres charbon : Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu’il faut remplacer les filtres charbon et nettoyer à nouveau les filtres métalliques. Pour activer la fonction Indication de saturation filtre charbon, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche (+) pendant 10 secondes. 1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction désactivée. 2 clignotements des Leds 1, 2, 3, 4, et 5 = fonction activée. La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage)

Deux clignotements de la led 1 indiquent que la télécommande est activée.

Un clignotement de la led 1 indique que la télécommande est désactivée. Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V comme décrit Fig. 9. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l’environnement, merci de déposer ces piles dans un conteneur approprié.

GARANTIE ET SERVICE APRÈS-VENTE.

Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme : - L’éclairage : lampes incandescentes, halogènes ... - Les filtres. 8

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels.

Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l’environnement et la santé humaine.
