IKOS/2 900 6043103 - Hotte de cuisine ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ROBLIN
Modèle	IKOS/2 900 6043103
Largeur (estimation)	900 mm
Alimentation électrique	220-240 V mono 50 Hz / 220 V 60 Hz, classe I
Puissance maximale	250 W
Éclairage	2 lampes halogènes 20 W - 12 V
Vitesses d'aspiration	3 vitesses (petite, moyenne, intensive)
Mode d'évacuation	Évacuation extérieure ou recyclage (avec kit charbon actif)
Hauteur d'installation conseillée	0,65 m à 0,70 m au-dessus du plan de cuisson
Diamètre de sortie	Respecter le diamètre de l'appareil (non spécifié, estimation 150 mm)
Filtres métalliques	Lavables à la main ou au lave-vaisselle (tous les 2 mois)
Filtres à charbon (recyclage)	Cartouches à remplacer périodiquement
Entretien carrosserie	Détergent non abrasif, éponge humide
Dispositif de sécurité	Mise à la terre obligatoire ; interdiction d'utilisation par enfants sans surveillance
Pièces détachées d'origine	Utiliser uniquement des pièces d'origine ; indiquer le numéro de série
Garantie	Garantie contractuelle sur facture d'achat ; exclut lampes et filtres
Normes	CE, basse tension 2006/95/CE, CEM 2004/108/CE
Poids (estimation)	Environ 15 kg

FOIRE AUX QUESTIONS - IKOS/2 900 6043103 ROBLIN

Quelle est la hauteur d'installation recommandée pour la hotte ?

La hauteur conseillée est de 0,65 m à 0,70 m au-dessus du plan de cuisson. Il est interdit d'installer la hotte à moins de 0,65 m pour éviter les risques d'inflammation des filtres.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques doivent être nettoyés tous les deux mois environ. Vous pouvez les laver à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle.

Puis-je utiliser la hotte en mode recyclage ?

Oui, le modèle IKOS/2 900 peut être installé en mode recyclage. Vous devez alors ajouter des cartouches de charbon actif (non fournies) et suivre les instructions de montage du déflecteur.

Quel type d'éclairage utilise la hotte ?

La hotte est équipée de 2 lampes halogènes de 20 W chacune sous 12 V. Ne pas dépasser la puissance prescrite et ne pas changer le type de lampe.

La hotte ne fonctionne plus, que faire ?

Vérifiez d'abord que la fiche d'alimentation est bien branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez votre installateur ou un atelier agréé par le fabricant. N'essayez pas de réparer vous-même.

Dois-je mettre une prise de terre ?

Oui, la hotte est de classe I et doit être raccordée à la terre. Le fil de terre (jaune/vert) ne doit pas être interrompu.

Comment régler les vitesses d'aspiration ?

Utilisez les touches du tableau de commande : touche 1 pour petite vitesse, touche 2 pour moyenne, touche 3 pour vitesse intensive. La touche lumière commande l'éclairage.

Est-il possible de faire des fritures sous la hotte ?

Oui, mais avec une surveillance permanente. Ne laissez jamais de flammes libres sous la hotte et ne flambez pas d'aliments en dessous. L'huile surchauffée peut s'enflammer.

Comment obtenir des pièces détachées ?

Pour commander des pièces, notez le numéro de série situé sur la plaque signalétique à l'intérieur de la hotte et exigez des pièces d'origine.

Quelle est la puissance électrique maximale de la hotte ?

La puissance totale est de 250 W (moteur + éclairage). L'alimentation doit être en 220-240 V monophasé.

MODE D'EMPLOI IKOS/2 900 6043103 ROBLIN

Mode d'emploi et installation

Hotte de Cuisine

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'instructor, l'utiliser et l'entrenir dans les valeurs conditions.

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.
  Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.
  Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte
• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit dinstaller toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
- Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
- Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
- Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
- Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effetuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
- Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
- La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
- Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent etre surveillés pour s'assurer quils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installerur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

1) Tracer sur la paroi une verticale jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig.1 & 2, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties.
2) Positionner le support de conduit (Fig. 1 & 2, Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l'aide des vis (12a) 4.2 x 44,4 et des chevilles fournies. Puis positionner et fixer comme indiqué Fig. 2 le second support (Rep. 2) pour une hauteur standard de haut de conduit de 450 mm.
3) Définir la position des trous de fixation Fig. 1 & 2, Rep. 1:

Marquer un point sur la ligne verticale à une distance du plan de cuisson de :

d = 945 min (mesure sans credence).

d = hauteur credence +295~mm (mesure avec credence).

La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3).

Tracer sur le point marqué une ligne horizontally parallèle au plan de cuisson. Effectuer sur la paroi les deux trous 1 avec un foret 0 8 mm. Insérer les chevilles et visser les vis 4.2 x 44,4 fournies en laissant un espace de 5-6 mm nécessaire pour l'accrochage du corps de la hotte (Fig. 3a). Il sera possible d'effectuer de petits ajustages au moyen des vis de réglage de la hotte (Voir Montage du corps de la hotte). La hotte peut avoir une excursion maximum de 16 mm.

Crédence (Option): La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas par la hauteur de la créédence Rep B et par l'éventuel dosseret du plan de travail. La créédence doit être montée avant le corps de la hotte et si l'on désire la fixer contre le mur tant en haut qu'en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu'il s'agit d'une opération compliquée, elle doit être effectuee exclusivement par l'installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finale des meubles.

4) Montage du corps de la hotte : Avant d'entreprenevre l'installation, il est nécessaire de régler les étriers du support en tournant dans le sens des aiguilles d'une montre les vis de réglage Vr jusqu'en fin de course (Fig. 3b). Accrocher le corps (Rep. 5) sur les deux vis 1 précédemment installées (Fig. 3a). Mettre la hotte de niveau en tournant les vis de réglage Vr et compléter le serrage des vis 1.

5) Raccordement

• Pour la version Evacuation Extérieure :

a-Raccorder le tuyau flexible (Fig. 5) à l'évacuation extérieure et la sortie de l'appareil (Rep. 6). Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
b- Enlever les filtres àGRAISSÉ et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4).Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
c- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 × 9.5 fournies.
d- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 × 9.5 fournies.

• Pour la version Recyclage:

a- Fixer le support (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les

mêmes vis que le support de haut de conduit (Fig.7, rep. 2). Inserer latéralement les rallonges raccord (Rep.G) sur le déflecteur (Rep. R). S'assurer que la sortie des rallonges raccord se trouve au niveau des ouies du conduit aussi bien en horizontal qu'en vertical.
b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
c- Enlever les filtres àGRAISSÉ et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
d- Enlever les filtres métalliques et placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 8).
e- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 × 9.5 fournies.
f- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; reférer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 × 9.5 fournies.

4 FONCTIONNEMENT

tableau de commande

Touche I : petite vitesse

Touche 2 : moyenne vitesse

Touche 3 : vitesse intensive

Touche : lumière

5 CONSEILS D'UTILISATION.

Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saudes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flames libres sous la hotte en fonctionnement.
- Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyer régulierement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte. Ne pas depasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÉS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaçaque par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme :

-L'éclairage : lampes incandescentes, halogènes ...
- Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européen sur la basse tension 2006/95/CE relative à la sécurité électric et aux normes européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et Electroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

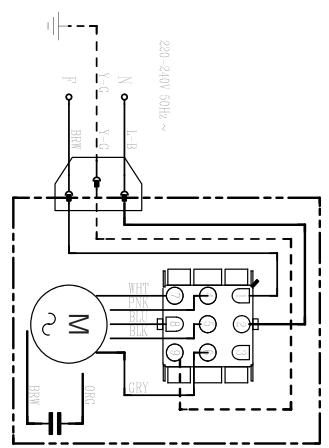

250W

200-240 V 50 Hz

220V-60Hz

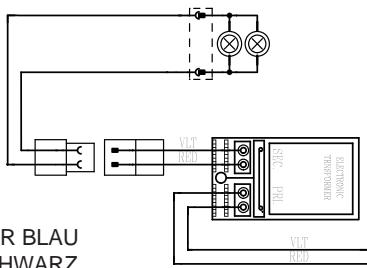

HALOGEN LAMPS
2 × 20 ~W - 12 ~V

A - AZUR - AZUR - AZUR BLAU
BK - BLACK - NOIR- SCHWARZ
B-BLUE-BLEU-BLAU
Br-BROWN-BRUN-BRAUN
G-Y - GREEN YELLOW - VERT JAUNE - GRUN GELB
Gr - GREY - GRIS - GRAU
L B - LIGHT BLUE - BLEU CLAIR - HELL BLAU
P-PINK-ROSE-ROSA
V - PURPLE - MAUVE - MALVER FARBIG
R-RED-ROUGE-ROT
W-WHITE-BLANC-WEISS
W-P - WHITE PINK - BLANC ROSE - WEISS ROSA
Y - YELLOW - JAUNE - GELB

UK ELECTRICAL CONNECTION ELECTRICAL REQUIREMENTS

Plaque Signalétique de la hotte

Numero de série
Serial number
Seriennummer
Numero di série
Numero de série
Seriennummer

C E
