GEBRUIKSAANWIJZING 900 ROBLIN

Instructies voor het gebruik en installereren Dampkap

Rtgo kwo 600 - 900

NL Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 35

EIGENSCHAPPEN 36

INSTALLATIE 38

GEBRUIK 40

ONDERHOUD 41

INSTALLAZIONE

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste ofiet overeenkomstig de regels der kunst uitgevoerde installaties.

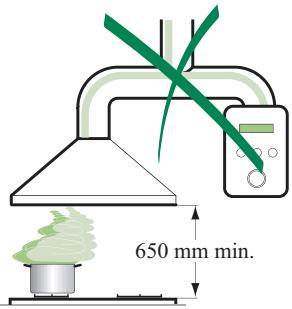

• De minimale veiligheidsafstand:tussen de kookplaat en de wasemkap bedraagt 650 mm.

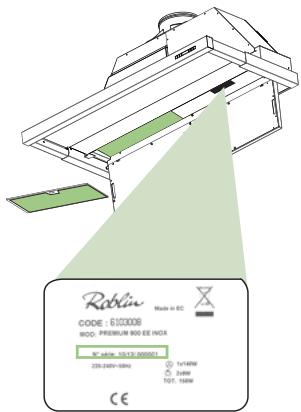

• Controller of de netspanning correspondiert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te vergewissen dat het elektriciteitsnet in uwuis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 150mm of groter. De leiding moet een zo kort möglichke route a· eggen.
• Sluit de wasemkap Niet aan op afvoerijpen voor de afvoer van rook geproduerd door verbranding (verwarmingsketels, open haarden etc.).
• Als er in de ruimte zowel de wasemkap als apparaten die nicht op elektricitit Werken (bijvoorb槐id gesapparaten) worden gebruikt,要去 ervoor worden gezorgd dat deze voldoende geventileerd worden. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl.Deze in werkig is.
  Regel de vlammen altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• Er mag nicht onder de afzuiqkap ge·ambeerd worden (brandgevaar).
• Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstruerd er over het gebruik van het apparaat door Personen die verantwoordelijkijk zijn voor hun veilighheid.
• Er moet op toegezien worden dat kinderen nicht met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de -Iters algtdig en nauwgezetuit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbol op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld. Het moetECHter aanen plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycleerd. Als uervoort zorgt dat dit product op de correcte manier wordt verwijderd,voorkomtu mogelijk voor mens en milieu negatieve genolgen die zich zouden kuren voordoen in gelvan van verkeerde afvalbehandeling.Voor更是 details in verband met het recycleren van dit product,neemt u het best contact op met de gemeentelijke instanties,het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebget gekocht.

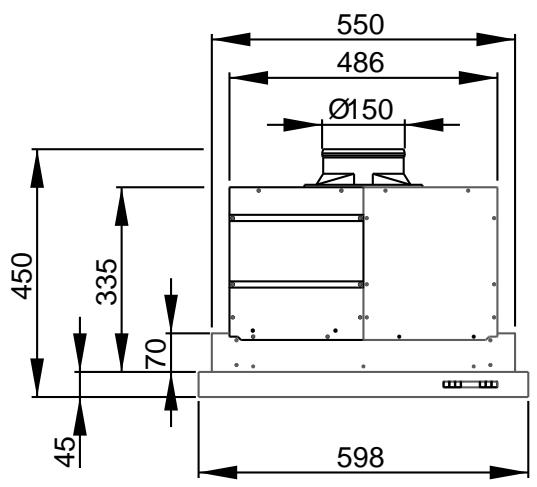

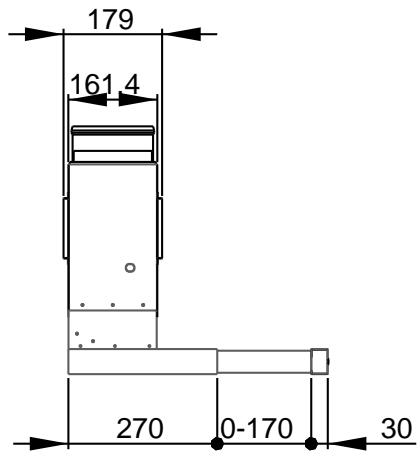

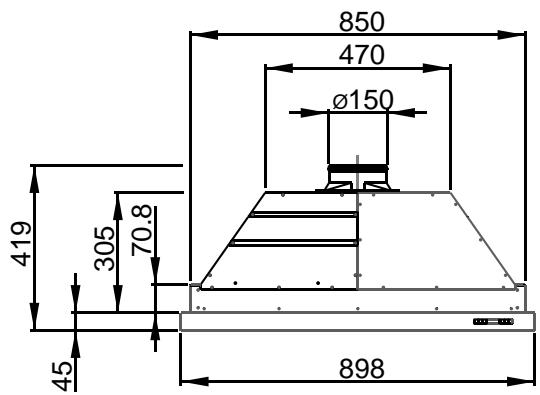

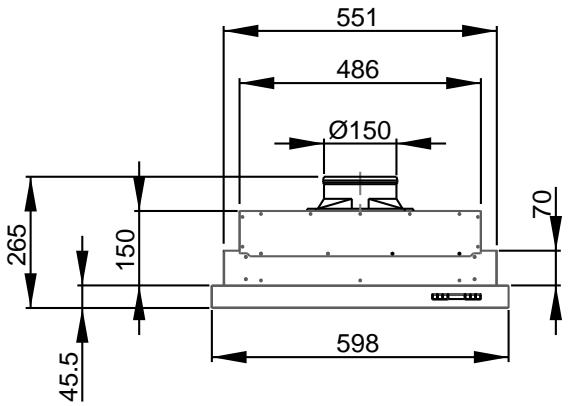

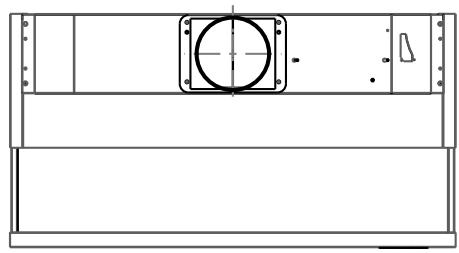

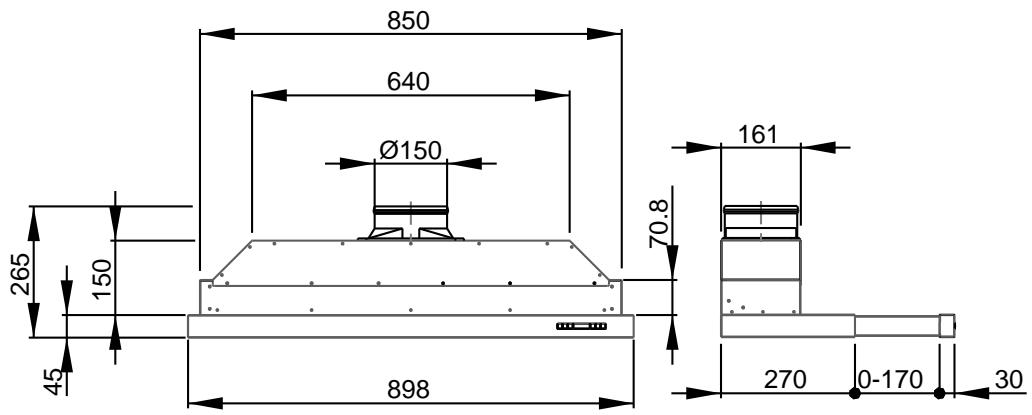

Afmetingen

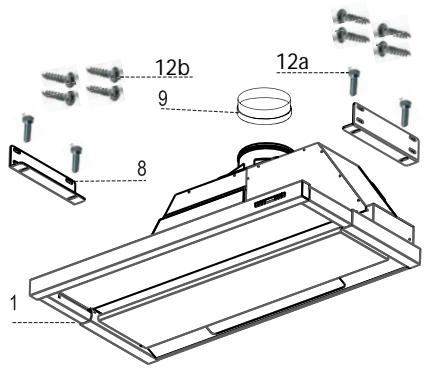

Componenten

Ver.	Q.ty	Componenten van apparaat

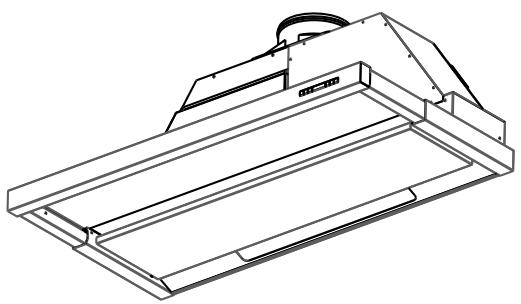

1	1	Afzuiqkap met : Afstandsbediening, Verlichting, Motor, Ventilator, Filters
8	2	Ophangbeugels
9	1	Klep ø 150 mm
20	3	Opvulplaten
Ver.	Q.ty	Componenten voor de installmentie
12a	8	schroeven 4 x 16
12b	4	schroeven M5 x 16
12c	3	schroeven 3,5 x 9,5

Q.ty Documentatie

1 Gebruiksaanwijzing

12c

600

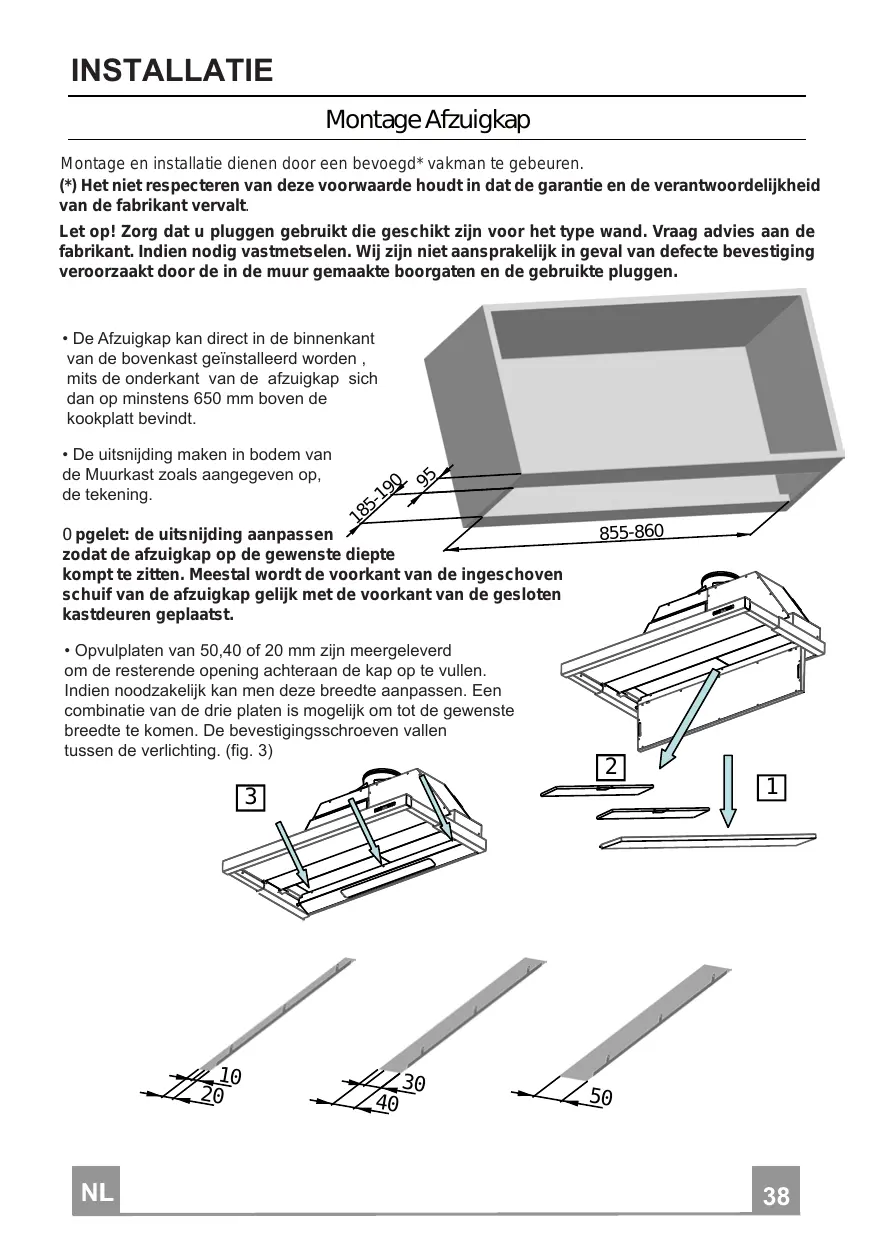

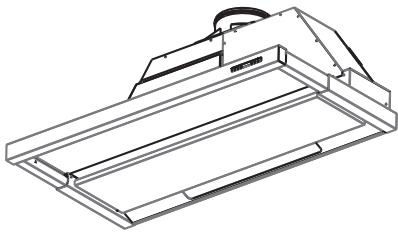

Montage Afzuigkap

Montage en installmentie dienen door een bevoegd*vakman te gebeuren.

(*) Het Niet respecteren van deze voorwaarde houdt in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt.

Let op! Zorg dat u pluggen gebruikt die geschikt+zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij+zijn Niet aansprakelijk in geval van defecte bevestigingveroorzaakt door de in de muur gemaakte boorgaten en de gebruekte pluggen.

• De Afzuigkap kan direct in de binnenkant van de bovenkast geinstalleerd worden, mits de onderkant van de afzuigkap sich dan op minstens 650 mm boven de kookplatt bevindt.

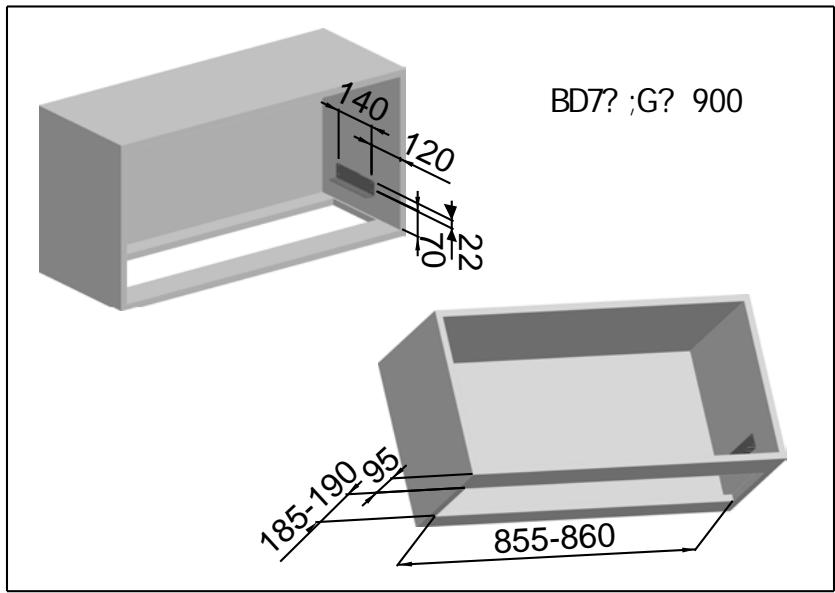

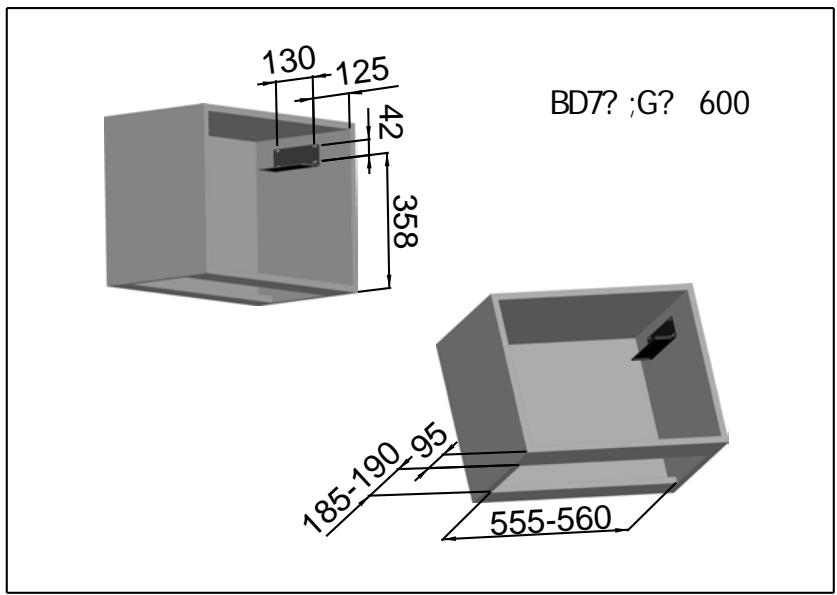

• De uitsnijding make in bodem van de Muurkast zoals aangegeven op, de tekening.

Opgelet: de uitsnijding aanpassen
zodate de afzuigkap op de gewenste diepte

kompt te zitten. Meestal worden de Voorkant van de ingeschoven schuif van de afzuigkap gelijk met de Voorkant van de gesloten kastdeuren geplaatst.

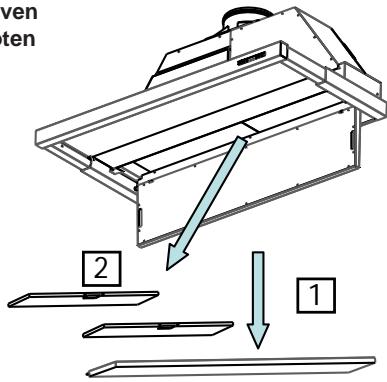

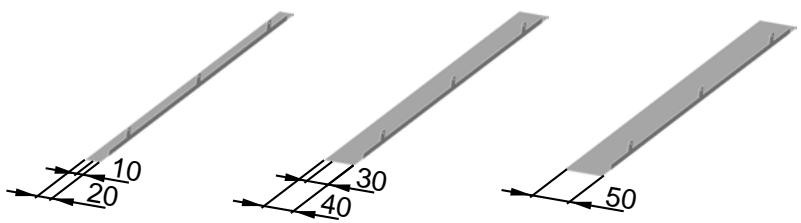

• Opvulplaten van 50,40 of 20 mm zijn meergeleverd om de resterende opening achteraan de kap op te vullen. Indienoodzakelijk kan men deze bredte aanpassen. Een combinatie van de drie platen is möglichk om tot de gewenste bredte te komen. De bevestigingsschroeven vallen tussen de verlichting. (fig. 3)

• Indien nodig een opening make in de bovenkant van het meubel voor de afvoerbuis.
• De ophangbeugels plaatsen met behulp van de bijgeleverde schroeven.

OPGELET: de positie van de ophangbeugels is afhankelijk van de positie van de afzuigkap.

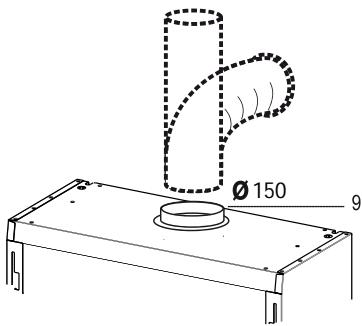

• Indien gewenst de terugslagklep monteren direct op de uitgang van het apparaat (Ref. 9) Het geheel van het afvoer kanaal affdichten metণoor bestemde tape.

AANSLUITING

-MET AFVOERKANAAL NAAR BUITEN
Aan te sluiten met kanalen van 150 mm doormeter, gladde stijve buizen zijn ten zeerste aan te raden, gebruik bijhorende Ronde bochten met radius 1D ofeer. In geval van moeilijk te verwezenlijken trajecten, gebruik alleen flexiblesaar waar nodig.
- Het afvoerdkanaal goed bevestigen om luchtverlies en hinderlijke geluiden te vermiijden. Het materiaal voor het afvoerdkanaal behoort Niet tot de levering van de afzuigkap.
- Verwijder eventuele actieve koolstofffilters.

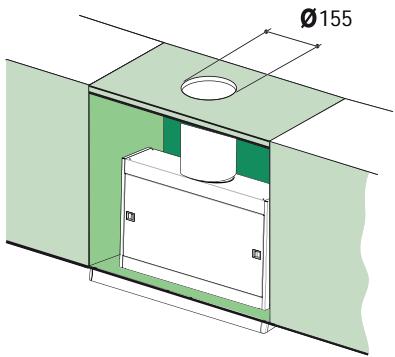

• IN RECYCLAGE MET KOOLSTOFFILTER

De afzuigkap dient te worden uitgerust met een koolstofffilter (optie). De gefiltreerde lucht worden terug in de keuken geblazen. Hiervoor dient de installateur de luchtluitlaat tot aan de opening in de bovenkant van de kast te brengen en deze opening te voorzien van een afdekrooster. Het materiaal hiervoor en de koostoffiler(s) behoren Niet tot de levering van de afzuigkap. De koolstoffilters zich net recupereerbaar en要去enijdig verrangen worden: om de 200 uren of om de 6 maanden, afhankelijk van wat zich eerst voordoet.

• De afzuigkap elektrisch aansluiten door middel van een bi-polaire stekker met aarding of op een bi-polaire schakelaar met opening:tussen de contacten van ten minstens 3mm
• Breng de afzuigkap in de opening en hang ze op aan de beugels door middel van de bijgeleverde schroeven.

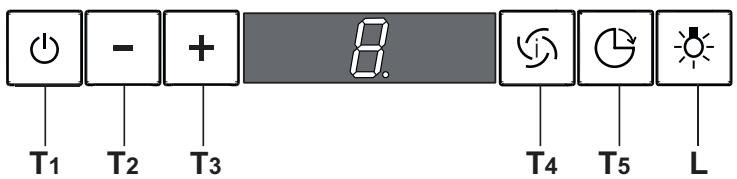

Bedieningspaneel

	TOETS	FUNCTIONS
T1	AAN/UIT	Schakelt de zuigmotor aan enuit. Op de display verschijnt de slelheid die voordien werden ingesteld.
T2	Snelheid -	Vermindert de slelheid van de motor: V3 → V2 → V1
T3	Snelheid +	Verhoogt de slelheid van de motor: V1 → V2 → V3
T4	Intensieve slelheid	Activeert de intensieve slelheid van op elke andere slelheid of ook als de motor uitgeschakeld is. Om deze te inactiveren, drukt u gewoon nog een keer opdezelfde toets of schakelt u de motor uit. Deze i intensieve slelheid kan niet geactiveerd worden terwijl de···functie actief is. Ze duurt 10 minu-ten: ·p de display verschijnt de letter H en het puntje on-deraan rechts knippert één maal per seconde. Na deze 10 minu-nten ·chakelt de·asemkap ·atomatisch ·er op de···ingestelde slelheid.
T5	···	Activeert en ·activeert de functie die de wasmkap na 30·nuten tot ·en ·olledige stilsta···tre···(mo···+licht): op de display verschijnt de slelheid van de motor en het puntje onderaan rechts knippert één maal per seconde. Om deze···functieuit te schakelen, drukt ·opnieuw opdezelfde toets of schakelt ·de motor uit.
L	Licht	Schakelt de verlichting van de wasmkap aan enuit.

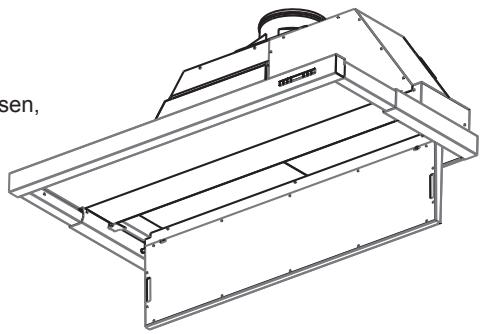

Schoonmaken van het Comfort Panel

• Het comfort panel openen en cervolgens loshaken door geringe druk op hetchterste deel UIT te oefenen.
• Het comfort panel mag nicht in de vaatwasser gewassen worden.
• De buitenkant met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel kuisen.
• Het interne deel eveneens schoonmaken, met eenlicht vochtige droge doek en een neutraal vloeijaar schoonmaakmiddel. Gebruik geen te natte doeken of sponsen, waterstralen of schuurmiddelen.

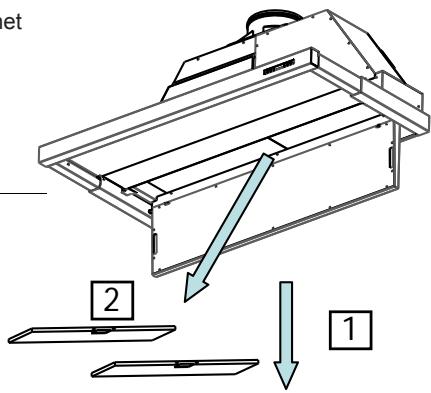

Schoonmaken Metalen Vetfilters

• De vetfilters要去en ongeveer om de 2 maanden gebruik worden gereinigt of vaker in geval bijzonder intensief gebruik.
• Het Comfort Panel openen.
• De filters één vor één verwijderen, de vergrendeling zit in de inkepingen.
• De filters wassen zonder ze te plooien en ze te laten drogen alvorens ze terug te plaatsen.
• De filtersteringplaatsen opdezelde wijze als ze verwijderd werden.
  Opnieuw het comfort panel sluiten.

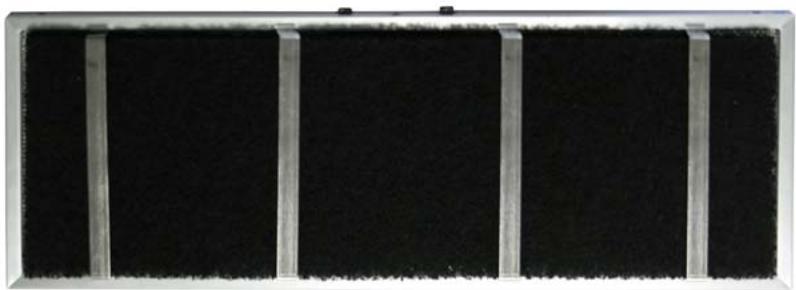

Geurl filters met achieve Koolstof (Filterversie)

• Deze zijn nicht wasbaar noch recupereerbaar; ze要去en minstens om de vier maanden verrangen worden of vaker in geval van zeer intensief gebruik.
• Het Comfort Panel openen.
• De metalen vetfilters verwijderen.
• De koolstofffilter verwijderen, door de hiervoor voorziene haken los te makeen.
• De neue koolstofffilter(s)plaatsen, de vetfiltersplaatsen en het comfort panel sluiten.

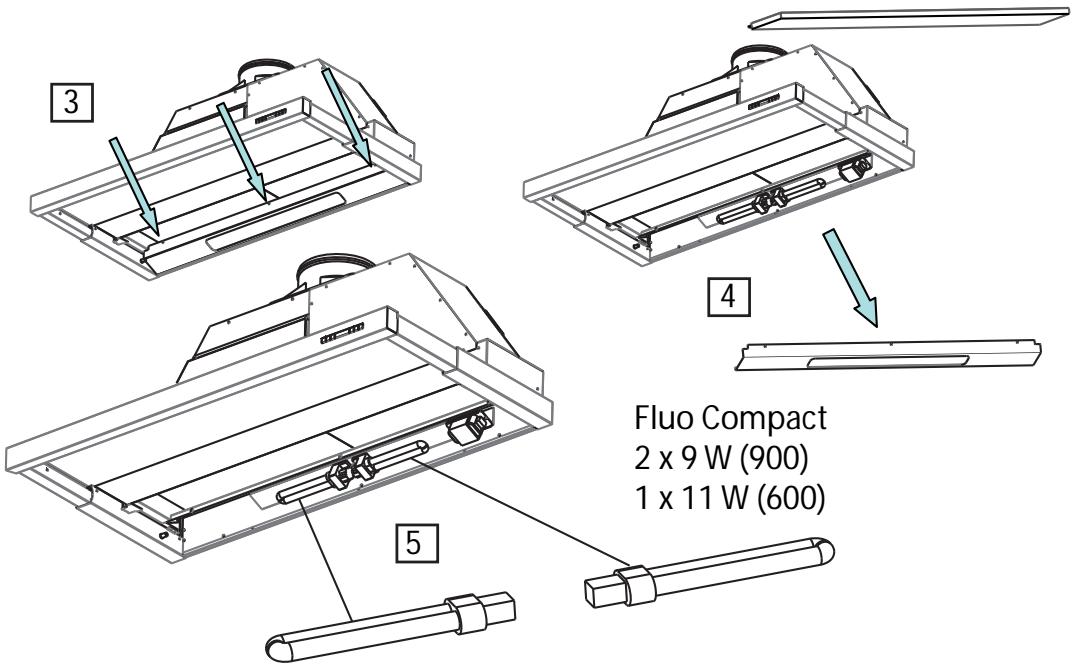

Verlichting Vervangen van de Lampen

• Het paneel van de verlichting, bevestigd met 3 schroeven, verwijderen.
• De Lamp(en)uit de lampvoet(en) verwijderen.
• Vervangen door een lamp met bezelfde kenmerken, het zelfde type en vermogen. Let erop dat de lampen juist in de lampvoeten geplaatst worden.
• Het paneel terugplaatsen en vastmaken met de drie voorheen losgemaakte schroeven.

Een onvolkomen lamp hebft de uitblussing van de tweede tot gevolg. Gelieve in dit geval tot remplacement van de 2 lampen over te gaan

Roblin

EVOLIA

depuis:JUIN 2009

(From)

3S_EVOLIA_90_60_V2009-06

Filter verenigde recycling

UUOT QVT 900 SM

UUOT QVT 600 SM

FRANKE France S.A.S.
