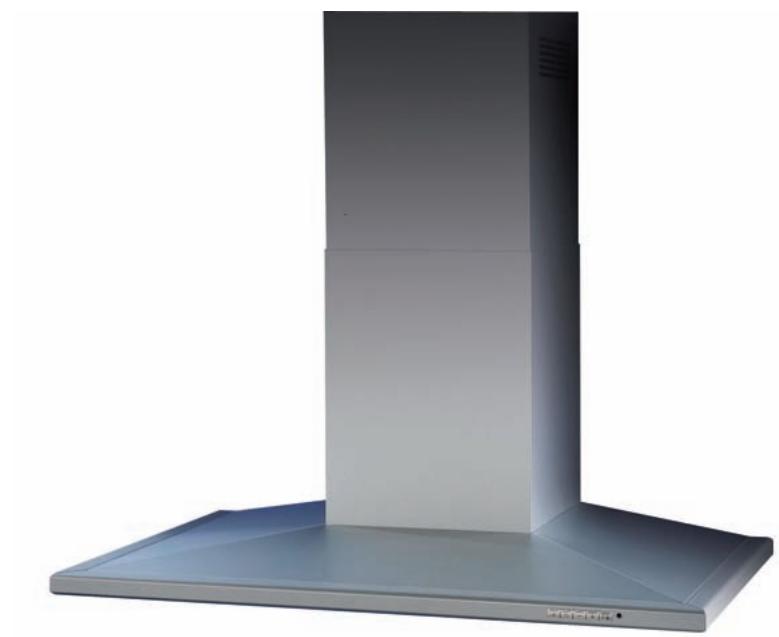

GEBRUIKSAANWIJZING LOTUS MURALE ROBLIN

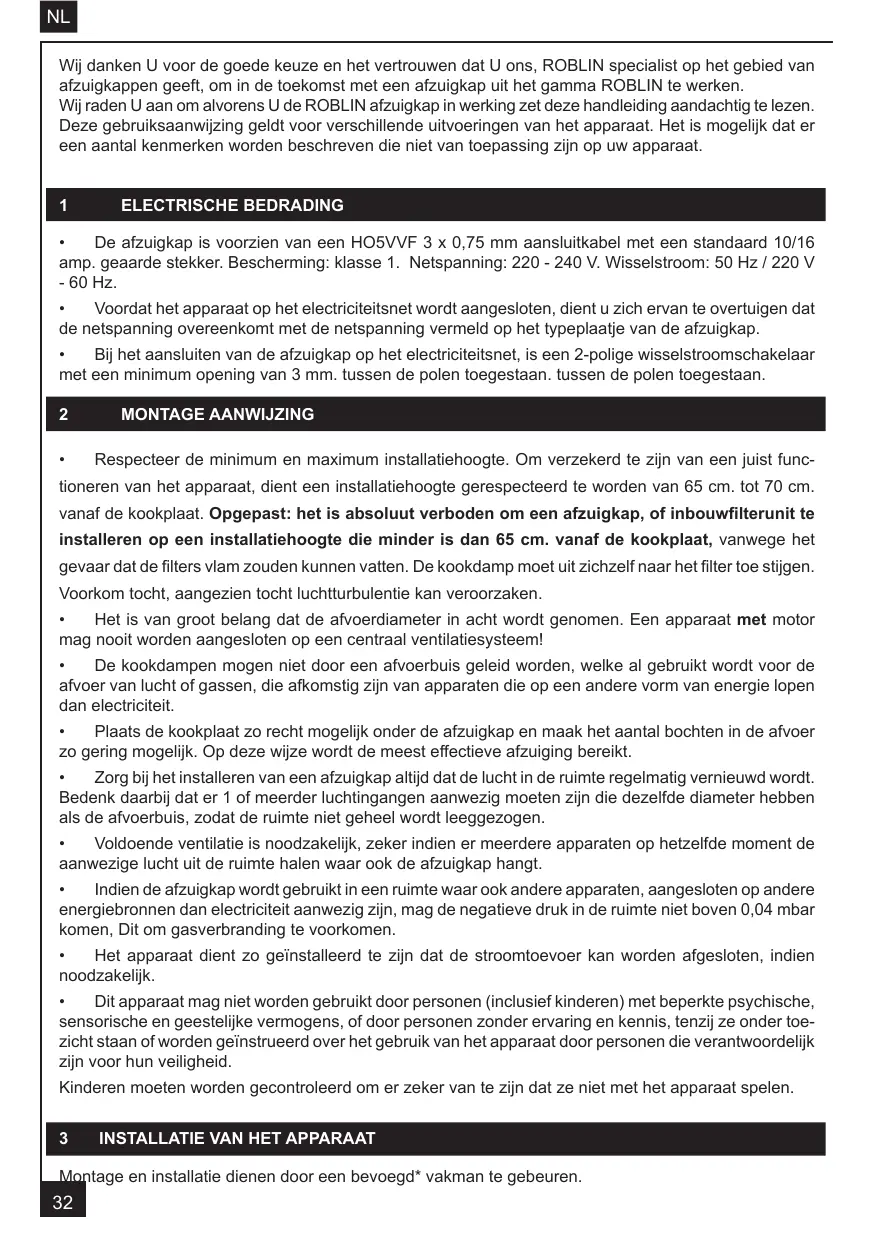

Wij danken U voor de goede keuze en het vertrouwen dat U ons, ROBLIN specialist op het gebied van afzuigkappen geeft, om in de toekomst met een afzuigkap uit het gamma ROBLIN te werken. Wijraden U aan om alvorens U de ROBLIN afzuigkap in werking zet deze handleïding aandachtig te lezen Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelik dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. 1 ELECTRISCHE BEDRADING + De afzuigkap is voorzien van een HOSVVF 3 x 0,75 mm aansluitkabel met een standaard 10/16 amp. geaarde stekker. Bescherming: klasse 1. Netspanning: 220 - 240 V. Wisselstroom: 50 Hz / 220 V - 60 Hz. + Voordat het apparaat op het electriciteitsnet wordt aangesloten, dient u zich ervan te overtuigen dat de netspanning overeenkomt met de netspanning vermeld op het typeplaatje van de afzuigkap. + Bij het aansluiten van de afzuigkap op het electriciteitsnet, is een 2-polige wisselstroomschakelaar met een minimum opening van 3 mm. tussen de polen toegestaan. tussen de polen toegestaan 2 MONTAGE AANWIJZING + Respecter de minimum en maximum installatiehoogte. Om verzekerd te zijn van een juist func- tioneren van het apparaat, dient een installatiehoogte gerespecteerd te worden van 65 cm. tot 70 cm: vanaf de kookplaat. Opgepast: het is absoluut verboden om een afzuigkap, of inbouwfilterunit te installeren op een installatiehoogte die minder is dan 65 cm. vanaf de kookplaat, vanwege het gevaar dat de filters vlam zouden kunnen vatten. De kookdamp moet uit zichzelf naar het filter toe stijgen: Voorkom tocht, aangezien tocht luchtturbulentie kan veroorzaken. + Het is van groot belang dat de afvoerdiameter in acht wordt genomen. Een apparaat met motor mag nooit worden aangesloten op een central ventilatiesysteem! + De kookdampen mogen niet door een afvoerbuis geleid worden, welke al gebruikt wordt voor de afvoer van lucht of gassen, die afkomstig zin van apparaten die op een andere vorm van energie lopen dan electriciteit. + Plaats de kookplaat zo recht mogelik onder de afzuigkap en maak het aantal bochten in de afvoer 20 gering mogelik. Op deze wijze wordt de meest effectieve afzuiging bereikt. + Zorgbijhetinstalleren van een afzuigkap altijd dat de luchtin de ruimte regelmatig vernieuwd wordt. Bedenk daarbij dat er 1 of meerder luchtingangen aanwezig moeten zijn die dezelfde diameter hebben als de afvoerbuis, zodat de ruimte niet geheel wordt leeggezogen. + Voldoende ventilatie is noodzakelik, zeker indien er meerdere apparaten op hetzelfde moment de aanwezige lucht uit de ruimte halen waar ook de afzuigkap hangt. + Indien de afzuigkap wordt gebruikt in een ruimte waar ook andere apparaten, aangesloten op andere energiebronnen dan electriciteit aanwezig zijn, mag de negatieve druk in de ruimte niet boven 0,04 mbar komen, Dit om gasverbranding te voorkomen. + Het apparaat dient zo geïnstalleerd te zin dat de stroomtoevoer kan worden afgesloten, indien noodzakelik. + Ditapparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelike vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toe- Zicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk Zin voor hun veiligheid. Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

INSTALLATIE VAN HET APPARAAT

Ce en installatie dienen door een bevoegd* vakman te gebeuren.

(‘) Het niet respecteren van deze voorwaarde houd in dat de garantie en de verantwoordelijkheid van de fabrikant vervalt. Let op! Zorg dat u pluggen gebruikt die geschikt zijn voor het type wand. Vraag advies aan de fabrikant. Indien nodig vastmetselen. Wij zijn niet aansprakelijk in geval van defecte bevestiging veroorzaakt door de in de muur gemaakte boorgaten en de gebruikte pluggen.

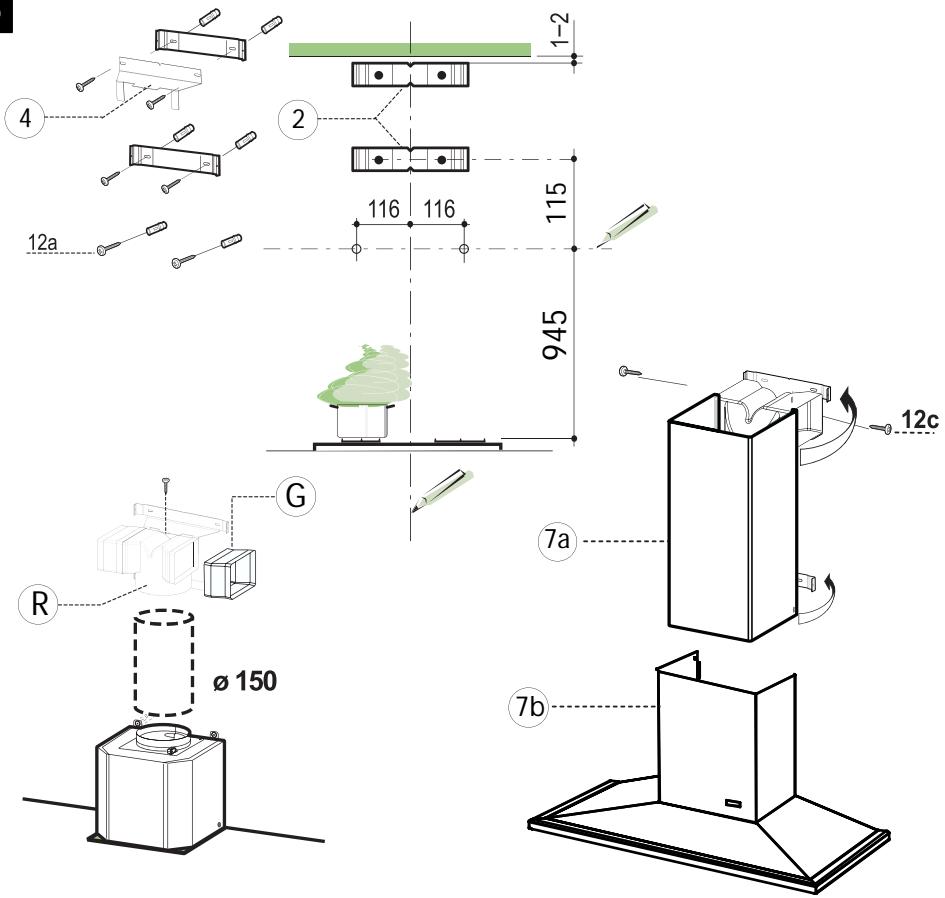

1) Teken een verticale lijn op de wand tot het plafond, midden in het gebied waarin de wasemkap moet

worden gemonteerd (Fig. 1 & 2 - Rep. 1); deze lin dient voor de verticale uitlining van de diverse onderdelen.

2) Zetéén van de beugels 2 tegen de wand op ongeveer 1-2 mm van het plafond of van de bovenkant

(Fig. 1 & 2 - Rep. 2), en lin het midden ervan (inkepingen) uit op de verticale lin. Teken de twee gaten van de uitsparingen van de beugel op de wand. Zet de andere beugel 2 tegen de wand, en lijn hem uit met de verticale lin op een afstand 620 mm die gemeten wordt zoals op Afb. 2 , en gelijk is aan de hoogte van het bovenste schouwelement 7a dat bij de wasemkap geleverd is. De maat X = 620 mm kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelement leverbaar is. Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand.

3) Realisatie van de bevestigingsgaten Fig. 1 & 2, Rep. 1:

Teken een punt op de verticale lijn op een afstand tot de kookplaat van: d =978 mm (maat zonder spatscherm). d =hoogte spatscherm +328 mm (maat met spatscherm). De maat H is de minimum hoogte in mm van de kookplaat tot de onderkant van het frontpaneel. Trek op het getekende punt een horizontale lin die parallel loopt aan de kookplaat. Maak twee gaten 1 in de muur_ met een boorpunt van 38 mm (Afb. 3a , en steek de pluggen en bevestigingsgaten in de gaten 1 (schroeven van 4,2 x 44,4). Bevestig de schroeven en laat een ruimte van 5-6 mm vrij, die nodig is voor het vasthaken van de wasemkap. Kieine bistellingen zijn mogelik met de stels- chroeven van de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximale uitslag hebben van 16 mm. Spatscherm (optie): De hoogte van de wasemkap boven de kookplaat wordt in dit geval bepaald door de hoogte van het spatscherm B en van de eventuele opstaande rand van het blad van de onderkastjes. Het spatscherm moet worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur, moet hij op de juiste hoogte worden gemon- teerd alvorens de onderkastjes of tenminste het desbetreffende bovenblad te plaatsen. Aangezien dit een complexe handeling is, mag zij uitsluitend worden uitgevoerd door de keukeninstallateur of door bekwame vakmensen die alle uiteindelike maten van de meubels kennen. 4). Montage van de wasemkap: Alvorens de installatie te beginnen moeten de steunbeugels Vr worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze niet verder kunnen (Fig. 3b). Haak de wasemkap vast ter hoogte van de twee schroeven 1 van 4,2 x 44,4 die tevorenaangebracht zijn (Fig. 3a). Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.

5) Aansluiting in de afzuigende of filterende versie :

Aansluiting voor afzuiging a- Plaats de terugslagklep (8) op de uitgang van het apparaat (6) en de wasemkap kan worden ver- bonden met de externe leidingen door middel van eenstarre of buigzame leiding @ 150 mm Fig.

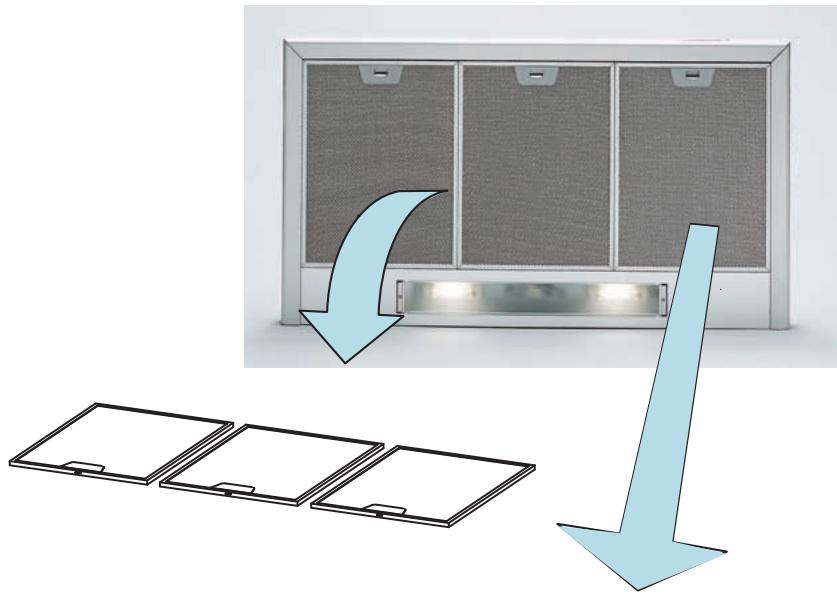

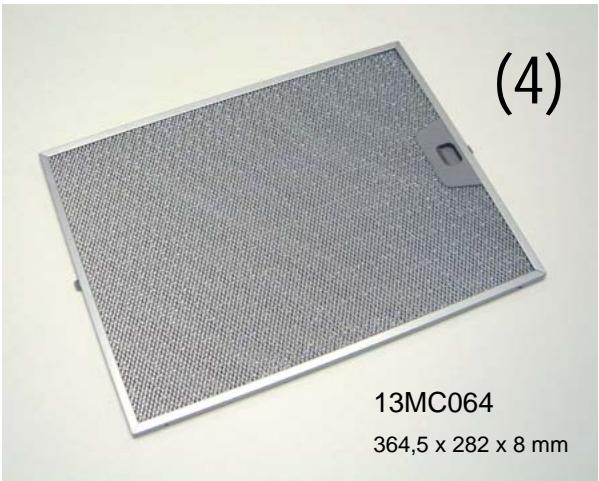

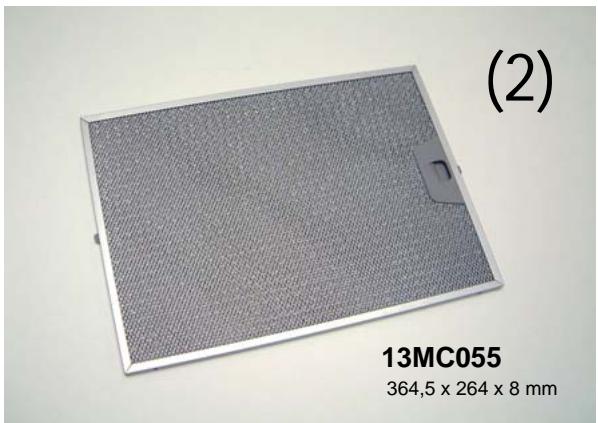

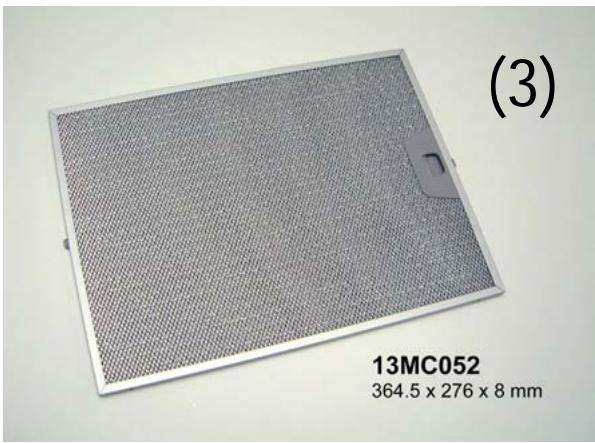

b- Verwider de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoals oms- chreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zin gemaakt moet de verlichting en de motoren worden getest. c- Bovenstuk van de schouw : De twee ziplaten enigszins openen Fig. 5 - Rep. 7a, ze vasthakenachter de beugels 2 en ze weer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 2

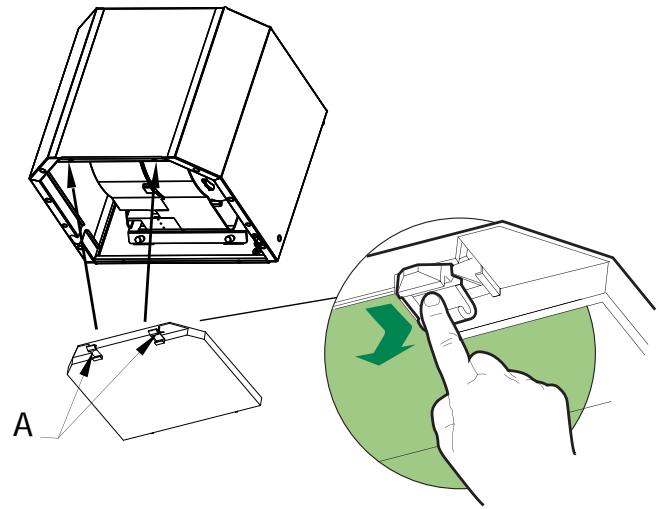

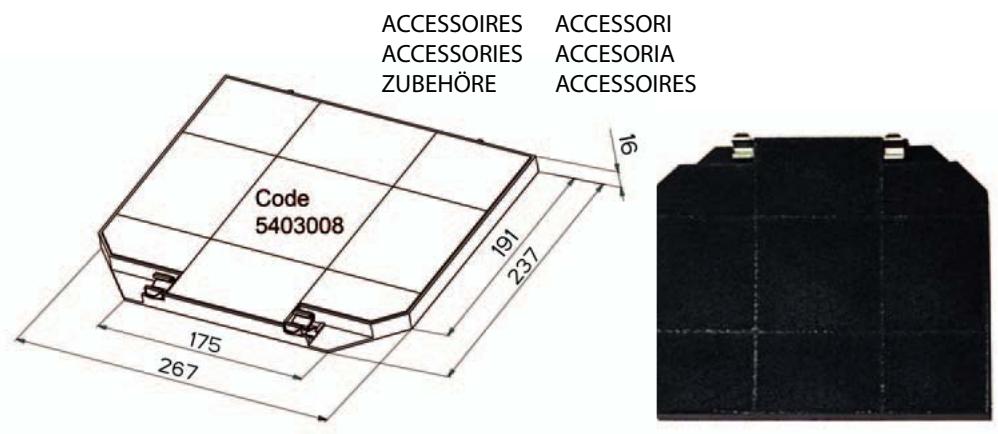

bijgeleverde schroeven (12c) 2,9 x 9,5. d- Onderstuk van de schouw : De twee zijplaten van de schouw enigszins openen Fig. 5 - Rep. 7b, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelik sluiten. Aansluiting voor filtering &- Installer het verbindingsstuk 4 in de draagbeugel 2. Verzeker u ervan dat de uitlaat van de verlengs- tukken van het verbindingsstuk G zowel horizontaal als verticaal correspondeert met de mondstukken van de schouw. b- Sluit het 150 mm. afvoerkanaal tussen de motor en de kanaalsplitser aan, zoals aangegeven in Fig. 7 en borg deze met afvoerkanaal klemmen, of zelfklevend tape. c- Verwijder de vetfilters (zie par. «Onderhoud») en verzeker u ervan dat de stekker van de voedings- kabel goed in de contactdoos van de afzuigkap is gestoken Fig. 4. Voordat de schachten op de afzuigkap worden bevestigd, dienen eerst de elektrische verbindingen te worden geïnstalleerd, zoals omschreven in het hoofdstuk ELEKTRICITEIT. Wanneer de elektrische verbindingen zin gemaakt moet de verlichting en de motoren worden getest. d- Plaats de charbon filters doormiddel van de tap A (Fig. 8). e- Bovenstuk van de schouw : De twee zijplaten enigszins openen Fig. 7 - Rep. 7a, ze vasthakenachter de beugels 2 en ze weer zo ver mogelijksluiten. Aan de zijkant aan de beugel bevestigen met de 2 bijgeleverde schroeven (12c) 2,9 x 9,5. f- Onderstuk van de schouw : De twee ziplaten van de schouw enigszins openen Fig.7 - Rep. 7b, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelik sluiten. BEDIENIEG A) CONFIGURATIE Ontvanger &b.v afstand bediening Led 1 Led 2 Led 3 Led 4 Led 5 COptie nn sn (um Q@ ORNE AT M/A M/A Motor Snelheid Intensiefstand Verlichting Motor Uitgang naar buiten of recyclage Standaard is uw afzuigkap geprogrammeerd om zijn afvoer naar buiten te hebben, wenst U deze op recyclage te zetten dient U dit te programmeren. Starten van recirculatie (de vervuilde lucht wordt door de schouw gevoerd via de vetflters en de koolstof- fllters en komt terug in de keuken door de roosters in de schacht). Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld- ‘OFF') totdat de 5 ledjes twee keer Knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor recirculatie. Omzetten naar afzuiging (de wasemschouw is geschikt voor luchtafvoer naar buiten). Druk op de “+” toets (de motor en de verlichting zijn uitgeschakeld - ‘OFF') totdat de 5 ledjes één keer Knipperen om te bevestigen dat de wasemschouw gebruiksklaar is voor afvoer naar buiten. B) BASISFUNCTIES Verlichting : Zet de verlichting aan door op toets 1 te drukken

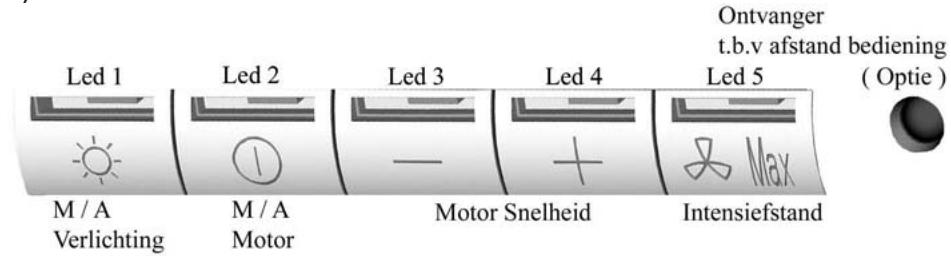

Motor : Zet de kap in dienst door op toets 2 te drukken, met behulp van de — en + toets regelt U het afzuigvermogen van de afzuigkap. Door één van deze toetsen ingedrukt te houden zal de afzuigkap meer of minder vermogen krijgen. Led 2 = minimum afzuigvermogen ( bij weinig rook & damp) Led2&3 = normaal afzuigvermogen Led 2 & 3 & 4 = hoog afzuigvermogen ( bij veel rook & damp) Door op toets 5 te drukken zet U de afzuigkap in de intensief stand, het volle vermogen wordt nu gebruikt.

C) BJKOMENDE FUNCTIES

Intensief stand Voor het beste effect geldt het advies de schouw enkele minuten véér het koken in te schakelen (in de intensief stand). Om deze extra functie te gebruiken, kunt u het volgende doen: - Toets led 2 “aan” om de motor aan te zetten en verander de snelheid door de + of de — te toet- sen, totdat de gewenste snelheid is bereikt.. = Toets led 5 voor het activeren van de intensief stand en toets 5 nogmaals om de stand direct uit te schakelen. Het advies geldt, dat de intensief stand tot ongeveer 5 minuten na het koken aan moet staan. Automatisch uitschakelen. Automatisch uitschakelen van de intensief stand na 5 minuten is mogelik. De wasemschouw is uitgerust met deze functie, maar is nog niet ingesteld. Om dit in te stellen, kunt u het volgende doen: De verlichting en de motor moeten uitgeschakeld zijn. Druk op de — toets totdat de leds knipperen. - 1 keer knipperen van led 2, 3 en 4 = de functie staat uit. - 2 keer knipperen van led 2, 3 en 4 = de functie staat aan. Terwi] de timer van 5 minuten loopt, kan de intensief stand direct worden uitgeschakeld door led 5 in te drukken. Terwijl de timer van 5 minuten loopt, is de filterindicator uitgeschakeld. Als de functie Auto- matisch uitschakelen is geactiveerd, en de 5-minuten timer is nog steeds ingeschakeld, zal de intensief stand uitschakelen samen met de automatische uitschakelfunctie. Nalooptijd : Deze functie laat U toe om, nadat het koken gedaan is, de laatste resterende dampen en geuren in de keuken af te voeren. Bij het beëindigen van het koken zet U de afzuigkap af. Om het naloop pro- gramma aan te zetten moet de motor afstaan en de verlichting aan. Druk op de intensief toets 5 - 2 oplichtingen van leds 1 & 5 bevestigingen een nalooptid van 5 min. - 3 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 10 min. -4 oplichtingen van leds 1 & 5 bevestigingen een nalooptijd van 15 min. - 1 oplichtingen van leds 1 & 5 bevestigingen de annulatie van deze functie Indicatie verzadiging van de metal filters : Na ongeveer 200 uren gebruik zal er een Led 1 kort oplichten om aan te geven Dat de metaal fiers dienen gereinigd te worden. ( zie onderhoud) Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan Druk vervolgens op de + toets gedurende 3 à 4 seconden. Het oplichten van de led 1, 2, 3, 4 & 5 bevesti- gen het op nul zetten van deze functie. Indicatie verzadiging van de carbon filters : Na ongeveer 400 uren gebruik zal er een Led 1 kort 2 maal oplichten om aan te geven dat de carbon flters dienen vervangen te worden. Om deze functie terug te resetten laat U het licht branden en moet de motor afstaan Druk vervolgens op de + toets gedurende 10 seconden. Voor vervanging van de carbon filters (zie recyclage) leds 1, 2, 3, 4 & 5 lichten 1 maal op = functie niet meer in dienst. leds 1, 2, 3, 4 & 5 lichten 2 maal op = functie is in dienst.

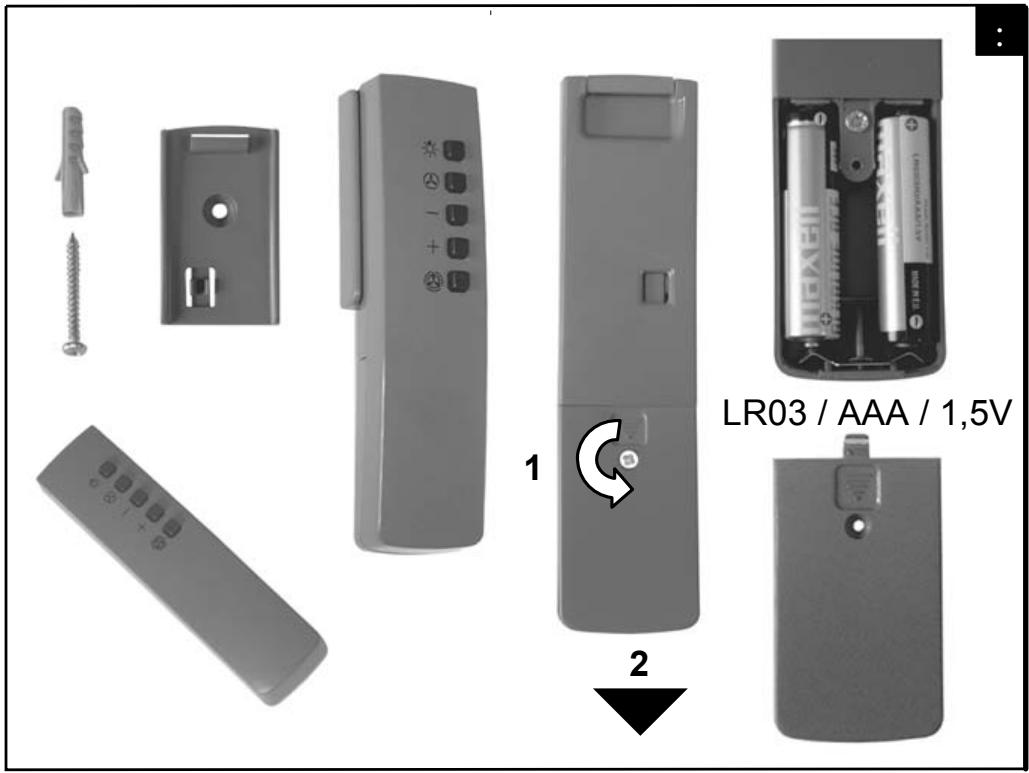

Instellingen voor gebruik van afstandbediening : De wasemschouw is uitgevoerd met een sensor voor een afstandbediening. Om deze mogelijkheid in te stellen, kan de functie worden geactiveerd: Door led ‘1° (verlichting) in te drukken terwijl de motor en de verlichting uit staan, totdat led 1 knippert, dit geeft aan dat de functie in werking is. Eén keer knipperen van led 1 betekent functie staat uit -‘OFF’. Twee keer knipperen van led 1 betekent functie aan ‘ON’. Let op! De afstandbediening werkt op standaard LRO3-AAA 1.5 volt zink-alkaline batterijen zoals aan- gegeven in figuur 9. Deze batterijen zorgen voor een goede stroomvoorziening gedurende het gebruik van de afstandbediening. De batterijen moeten op de juiste wize worden vernietigd en nooit worden blootgesteld aan hitte. Nooit in het vuur gooien. Zorg voor het milieu en deponeer de batterijen in de chemobak. 5 GEBRUIKSADVIES + Om een optimale afzuiging van de kookdampen te realiseren is het aan te bevelen om het apparaat voor het koken in te schakelen en enige tijd aan te laten nadat het eten bereid is. Voor voedsel dat weinig damp ontwikkelt, is een lagere afzuigsnelheid voldoende. + Zeer belangrijk : flambeer nooit een gerecht onder de afzuigkap! Bij het gebruik van een gaskookplaat en een in werking zijnde afzuigkap, mogen de branders nooit branden zonder dat deze afgedekt worden door een pan. Schakel het gas uit, of zet het op de laagste stand wanneer de pan verwijderd wordt. + Frituurpannen dienen altijd onder toezicht gehouden te worden, aangezien oververhit vet tot brand kan leiden in de afzuigkap. 6 ONDERHOUD Schakel de stroomtoevoer altijd uit indien er onderhoud aan wordt gepleegd. Het apparaat is op een dermate manier ontworpen dat het schoonmaken ervan op zeer eenvoudige wijze kan worden uitgevoerd, waardoor het langer mee gaat + Verwideren van de filters: De filters dienen regelmatig gereinigd te worden in overeenstemming met het gebruik. Ze kunnen handmatig worden schoongemaakt d.m.v. een warm sopje waarin de flters worden gespoeld, of in de afwasmachine. Deze maatregel voorkomt het gevaar van brand. + Behuizing: Gebruik geen natte doeken om de behuizing te reinigen. Het gebruik van een milde zeep in combinatie met een vochtige doek wordt aangeraden. Steek geen handen of andere objecten in de luchtinlaat. + Afvoerkanaal: Controleer ieder half jaar of het afvoerkanaal niet verstopt is conform de lokale regels t.a.v. luchtafvoe- rkanalen. + Verlichting: Voordat eventuele reparatiewerkzaamheden aan het appararaat mogen worden uitgevoerd, dient de lichtschakelaar te worden uitgeschakeld. Gebruik geen sterkere lampen en verander niet van type.

+ In het geval dat de afzuigkap niet goed functioneert, dient u uw. installateur te raadplegen. Deze

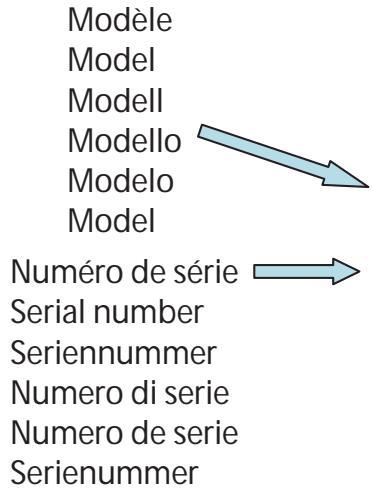

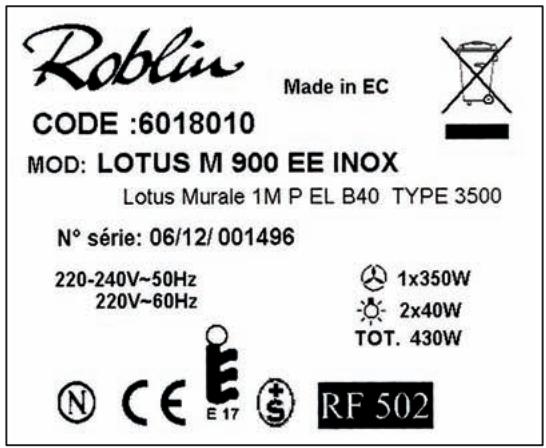

kan de aansluitingen van het apparaat controleren. + Indien de stroomkabel beschadigd is, kan deze uitsluitend worden vervangen door een erkende installateur, aangezien speciaal gereedschap vereist is. + Schakel in ieder geval de stroomtoevoer af. + Indien u onderdelen wilt bestellen dient het nummer van het apparaat vermeld te worden. Dit nummer bevindt zich op het identificatieplaatje dat op de afzuigkap geplaatst is. + Om aanspraak op de fabrieksgarantie te maken, dient de aankoopnota overlegd te worden. + De garantie termin gaat in op datum van uw factuur. Hou deze steeds bij de hand bij eventuele service. Onze garantie dekt geen vervanging van : - lampen, halogeenspots - fiers OPMERKINGEN Dit apparaat voldoet aan de Europese Laagspanningsrichtlin 2006/95/EEG inzake de elektrische veiligheid en aan de Europese normen 2004/108/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE markering. Wanneer het symbool X van een doorstreepte vuilnisemmer op wielen op een product is bevestigd.betekent dit dat het product conform is de Europese Richtlin 2002/96/EC.Uw apparaat werd ontworpen met en vervaardigd uit onderdelen en materialen van superieure kwaliteit, die gerecycleerd en opnieuw gebruikt kunnen worden. Gelieve u te informeren in verband met het plaatselike inzame- lingsysteem voor elektrische en elektronische apparaten. Gelieve u te houden aan de plaatselike regle- mentering en apparaten niet met het gewone huisvuil mee te geven.Door afgedankte apparaten op een correcte manier weg te werpen help u mogelike negatieve gevolgen voor het milieu en de gezondheid te voorkomen.
