MODE D'EMPLOI INSPIRATION SLIM ROBLIN

Mode d'emploi et installation Hotte de Cuisine

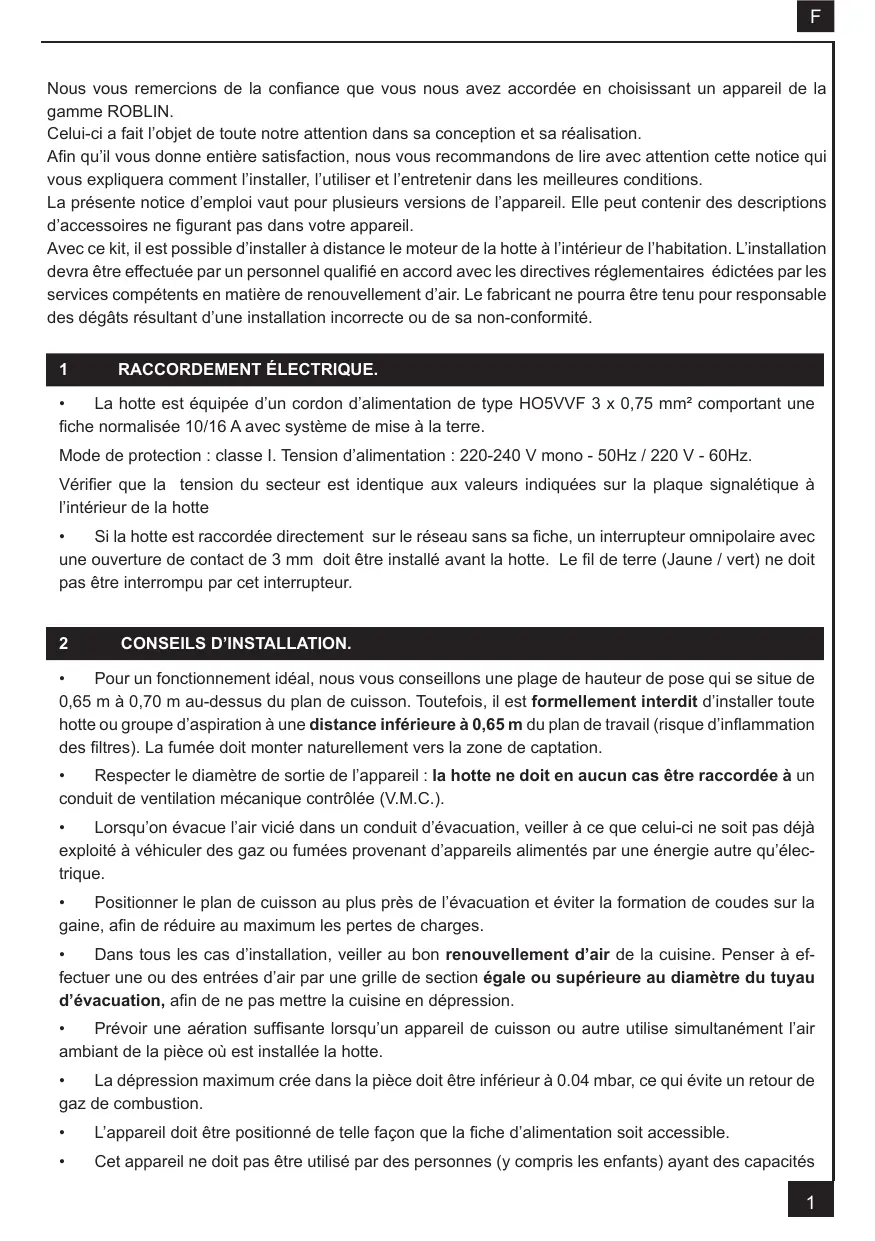

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les meilleures conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Avec ce kit, il est possible d'installer à distance le moteur de la hotte à l'intérieur de l'habitation. L'installation devra être effectuée par un personnel qualifié en accord avec les directives réglementaires édictées par les services compétents en matière de renouvellement d'air. Le fabricant ne pourra être tenu pour responsable des dégâts résultant d'une installation incorrecte ou de sa non-conformité.

1 Raccordement électrique.

La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 x 0,75 mm² comportant une fiche normalisée 10/16 A avec système de mise à la terre. Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50 Hz / 220 V - 60 Hz. Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte. Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (jaune/vert) ne doit pas être interrompu par cet interrupteur.

Conseils d'installation.

Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation. - Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.). - Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique. - Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charge. - Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression. - Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte. La dépression maximum créée dans la pièce doit être inférieure à 0,04 mbar, ce qui évite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible. Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités

psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareil, à moins d'être sous la surveillance et les instructions d'une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3. Pose de l'appareil

Le montage et le raccordement doivent être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

ATTENTION : Prendre bien soin d'employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux dû au perçage et chevillage au plafond.

1) Ouvrir le colis de la hotte.

Percage du plafond

2) À l'aide d'un fil à plomb, reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement au plan de cuisson (Fig. 1). 3) Réaliser la découpe d'encastrement dans le faux-plafond (Fig. 2a). 4) Tracer les centres des différents perçages à effectuer sur le plafond (Fig. 2b). 5) Percer le plafond à l'endroit de la pose, dont un trou de 40 mm qui permet le passage de l'alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour 10 mm, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement la boîte moteur (Fig. 4) : 4 positions. 6) Ajuster la hauteur de la boîte moteur : 20 mm de réglage (Fig. 5). 7) Ouvrir le déflecteur du plateau (Fig. 6 Rep. 12). 8) Enlever les filtres.

- Version Évacuation Extérieure :

a- Mettre le clapet anti-retour C sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8). b- Raccorder électriquement le moteur (Voir paragraphe Raccordement Électrique). c- Fixer le corps de la hotte (Fig. 10).

Attention : cette phase du montage doit être réalisée à deux personnes.

d- Raccorder le connecteur du moteur sur la hotte (Fig. 7). e- Vérifier les connecteurs du moteur (Fig. 9). f- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. g- Mettre en place les filtres et refermer le déflecteur du plateau.

a- Prévoir un retour dans la cuisine (Fig. 11). b- Installer un tuyau de diamètre approprié (non fourni) entre la sortie de l'appareil (Rep. 6) et ce retour. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 12). c- Raccorder électriquement le moteur (voir paragraphe Raccordement Électrique). d- Fixer le corps de la hotte (Fig. 10).

Attention : cette phase du montage doit être réalisée à deux personnes.

e- Raccorder le connecteur du moteur sur la hotte (Fig. 7). f- Vérifier les connecteurs du moteur (Fig. 9). g- Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. h- Placer les cartouches à charbon actif sur le moteur (Fig. 13). i- Mettre en place les filtres et refermer le réflecteur du plateau.

FONCTIONNEMENT

Tableau de commandes

Touche	Fonction	Affichage
A	Allume et étèint le moteur d'aspiration à la dé-nière vitesse d'utilisation.	Indique la vitesse de réglage.
B	Réduit la vitesse d'exercice.
C	Augmente la vitesse d'exercice.
D	Active le régime intensif à partir de n'importéquelle vitesse, même à moteur étèint ce régime est temporisé à 10 minutes, terme au bout duquel le système returné à la vitesse spécifiée en pré-cédence. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.	Affiche HI et le point en bas à droite cli-gnote une fois par seconde.
E	Active le moteur à une vitesse qui permet une aspiration de 100 m³/h pendant 10 minutes par heures, après quoi le moteur s'arrête.Pour remettre à zéro l'alarme de filtrure une fois déclenchée, appuyez sur la touche pendant environ 3 secondes. Ces signalisations ne sont visibles qu'à moteur étèint.	Affiche 24 et le point en bas à droite cli-gnote tandis que le moteur est en service.Une fois la procédure terminée, la signalisa-tion visualisée en précedence s'eteint.FF signale la nécessité de laver les filtres anti-gras métalliques. L'alarme entre en fonction au bout de 100 heures de travail effectif de la hotte.EF signale la nécessité de replacer les filtres au charbon actif et indique que les filtres anti-gras métalliques doivent égale-ment être lavés. L'alarme entre en fonction au bout de 200 heures de travail effectif de la hotte.
F	Active l'extinction automatique avec un délié de 30 minutes. Indiqué pour compléter l'élimination des odeurs résiduelles. Peut être activé à partir de n'importe chaque position; dé-sactivement en appuyant sur la touche ou en éteignant le moteur.	Affiche alternatively la vitesse d'exercice et le temps restant jusqu'à l'extinction de la hotte. Le point en bas à droite clignote.
G	Allume et étèint l'éclairage principal.
H	Allume et étèint l'éclairage d'ambiance.

5 conseils d'utilisation.

Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faites fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments. La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et de vapeur. IMPORTANT. NE JAMAIS FLAMBER DE METS AU-DESSOUS DE L'APPAREIL.

Ne laissez jamais de flammes libres sous la hotte en fonctionnement. Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

Entretien.

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonymes de bon fonctionnement et de rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rinçage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyez régulièrement celle-ci en utilisant des produits détergents non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

• Telecommande.

ATTENTION, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V. Ces piles assurent un usage optimal de longue durée et doivent être positionnées correctement. Elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié.

7 Garantie et service après-vente.

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires. Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappelez le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme :

- L'éclairage : lampes incandescentes, halogènes... - Les filtres.

8. Remarques

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes : 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roues barrée est apposé sur un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/CE. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés. Veuillez vous renseigner sur le système local de collecte des déchets d'équipements électriques et électroniques. Veuillez agir conformément à la réglementation locale et ne pas jeter vos produits usagés avec les ordures ménagères habituelles. Jeter correctement votre produit usagé contribuera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

INSPIRATION Slim disponible depuis : Mars 2010

(From)

3S Inspiration Slim 100/140 V2010-03

Fiche de sécurité class 1, 250 V~ 10A 2 pôles + terre.

Numero de série Serial number Seriennummer Numero di série Numero de série Seriennummer

Réglage du serrage de la charnière
