BEDIENUNGSANLEITUNG AR 638 CLATRONIC

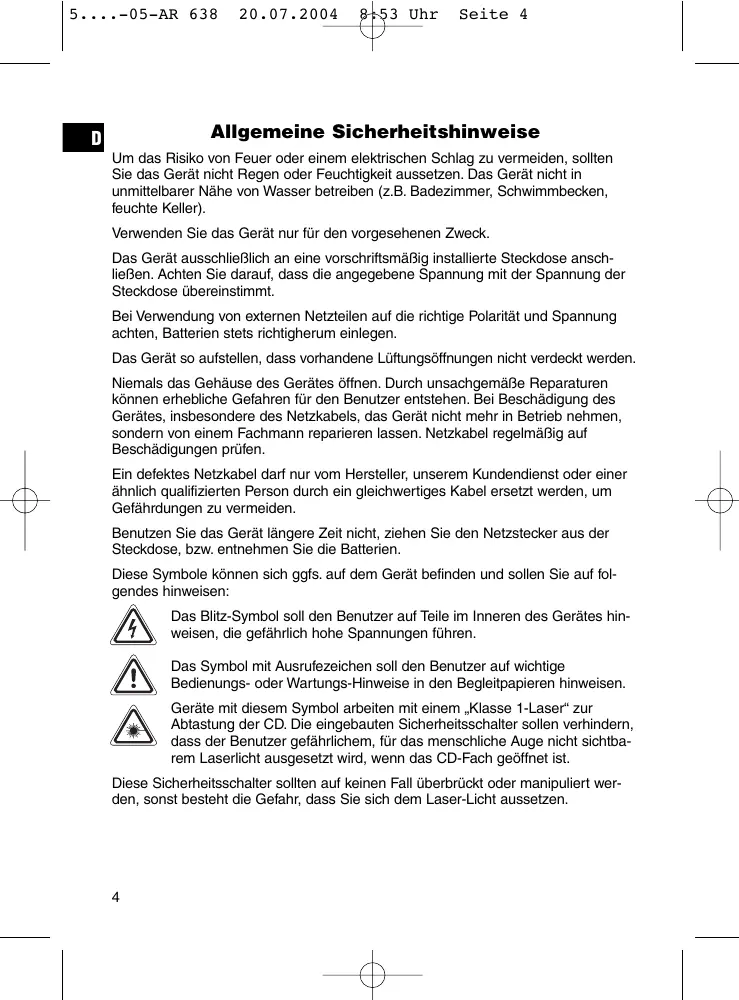

Allgemeine Sicherheitshinweise

D Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollten Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in unmittelbarer Nähe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller). Verwenden Sie das Gerät nur für den vorgesehenen Zweck. Das Gerät ausschließlich an eine vorschriftsmäßig installierte Steckdose anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung der Steckdose übereinstimmt. Bei Verwendung von externen Netzteilen auf die richtige Polarität und Spannung achten, Batterien stets richtigherum einlegen. Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden. Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen. Netzkabel regelmäßig auf Beschädigungen prüfen. Ein defektes Netzkabel darf nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzt werden, um Gefährdungen zu vermeiden. Benutzen Sie das Gerät längere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose, bzw. entnehmen Sie die Batterien. Diese Symbole können sich ggfs. auf dem Gerät befinden und sollen Sie auf folgendes hinweisen: Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen. Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen. Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist. Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

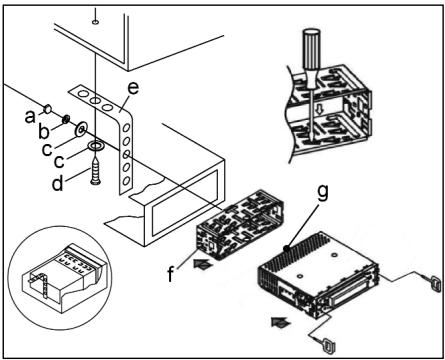

D Montieren Sie das Radiogerät gemäß folgender Darstellungen a b c d e f g

Mutter Federscheibe Unterlegscheibe Schraube Montagewinkel Einschubgehäuse Gewindebolzen

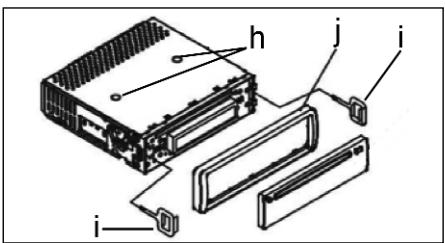

Schrauben der Transportsicherung (Bitte vor der Montage entnehmen) Ausziehwerkzeug (Schlüssel für die Demontage) Blendrahmen

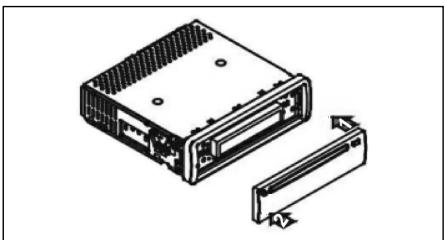

Setzen Sie die Bedienblende erst an der rechten Seite an und rasten Sie, sie dann auf der linken Seite ein.

Lautsprecher rechts vorn

Lautsprecher links vorn

5....-05-AR 638 Seite 6

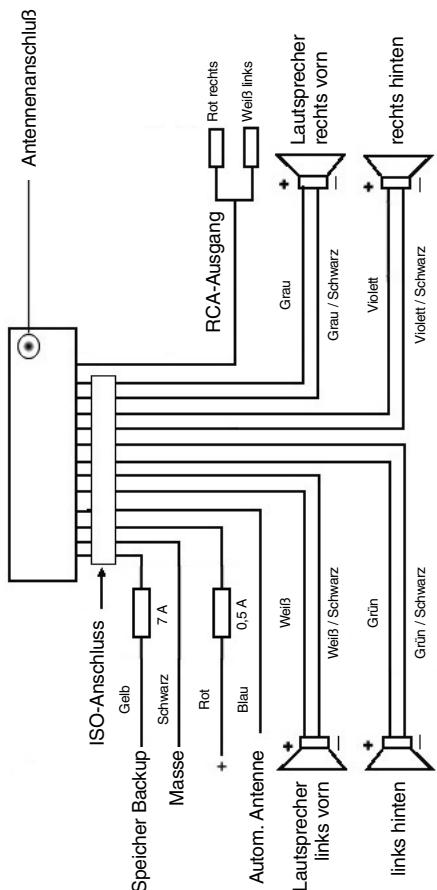

Stellen Sie die Anschlüsse gemäß des Schaubildes her.

1. Setzen Sie das abnehmbare Bedienfeld erst nach dem Anschluss der Kabel auf. 2. Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ohm.

Wichtige Zusatzinformation zum Einbau Ihres Autoradios! 1. Bitte beachten Sie beim Einbau/Anschluss Ihres Gerätes, dass Ihr Auto über einen originalen “ISO ANSCHLUSS“ verfügt. Dieser ist das Gegenstück zu dem am Geräteausgang vorhandenen Stecker (ISO ANSCHLUSS). Bei der Belegung des “DAUER +“ (Backup) kann es je nach Fahrzeugtyp zu Abweichungen kommen. Wenden Sie sich in diesen Fällen bitte an eine autorisierte KFZ Werkstatt, da eine permanente/dauerhafte Stromversorgung Ihres Radios sonst nicht gewährleistet ist. (Diese ist jedoch für die Speicherung Senderstationen notwendig). 2. Je nach Fahrzeugtyp können in Ausnahmefällen Störgeräusche im Radio/CD Betrieb auftreten. Diese lassen sich mit einem zusätzlichen Entstörfilter entsprechend beseitigen. Ihr Gerät AR 638 CD ist bereits serienmäßig mit einem Entstörfilter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommen. Entstörfilter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt. Bei technischen Fragen wenden Sie sich bitte an unsere Hotline.

Vorsichtsmaßnahmen und Wartung 1. Die Schrauben (h) der Transportsicherung bitte vor der Montage entfernen, da sonst die CD nicht eingezogen werden kann. 2. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Dies bitte vor Installation überprüfen. 3. Wenn die vordere Bedientafel während des Radio- oder CD-Betriebs abgenommen wird, wird das Gerät automatisch ausgeschaltet. 4. Fehlfunktion. Nach dem Wiedereinsetzen der vorderen Bedientafel erscheint in der LCD-Anzeige eine Fehlermeldung (ERROR). Drücken Sie mit Hilfe eines Drahtes o. ä. die Taste RESET, um die Elektronik wieder zurückzustellen (RESETEN). Diese Taste finden Sie bei abgenommenem Bedienfeld rechts neben dem Display. 5. Wenn das Fahrzeuginnere extrem heiß ist, z. B. nach einer längeren Parkdauer in praller Sonne, den Player nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist. 6. Um das abnehmbare Bedienteil sicher aufzubewahren, stets die dafür vorgesehene Schutzhülle verwenden. 7

REL-Taste Drücken Sie die REL-Taste zum Herausnehmen des vorderen Bedienfeldes.

+ / - -Tasten Im normalen Spielbetrieb dienen die Tasten zur Einstellung der Lautstärke. In Verbindung mit der zuvor gedrückten SEL- Taste können Änderungen in den Menüs z. B. bei FADER oder BALANCE vorgenommen werden.

SEL-Taste (Auswahl) a) Drücken Sie die SEL-Taste kurz, um in das Auswahlmenü des Schallmodus zu gelangen. Im Display erscheint „VOL“ zur Einstellung der Lautstärke. Durch wiederholtes Drücken der SEL- Taste können Sie nun die einzelnen Menüpunkte wie VOLUME, BASS, TREBLE, BALANCE und FADER anwählen. Sie ändern die Einstellungen der einzelnen Menüpunkte mit Hilfe der „+“- oder „-“–Taste. Hinweis: Sind unter DSP Equalizereinstellungen wie z. B. POP, ROCK gewählt, können BASS und TREBLE nicht eingestellt werden. b) Drücken Sie die SEL-Taste lang, um in das Auswahlmenü DSP OFF, BEEP ON/OFF, SEEK 1/2, VOL LAST/ADJ zu gelangen. Im Display erscheint „DSP OFF“. Durch wiederholtes Drücken der SEL-Taste können Sie nun die einzelnen Menüpunkte anwählen. Sie ändern die Einstellungen der einzelnen Menüpunkte mit Hilfe der „+“- oder „-“–Taste.

DSP Im DSP können Sie die Equalizereinstellungen POP M; ROCK M, CLASS M und FLAT M wählen. Wählen Sie DSP OFF um eigene Einstellungen vorzunehmen. Siehe auch Pkt. 3a.

BEEP ON/OFF Bestätigungston Den Bestätigungston beim Tastendruck können Sie in zwei Arten wählen. BEEP ON: Der Bestätigungston erfolgt bei jedem Tastendruck. BEEP OFF: Der Bestätigungston ist abgeschaltet.

SEEK 1, SEEK 2 (Nur im Radiobetrieb wählbar) Suchfunktion mit den I / I-Tasten im Radiobetrieb SEEK 1: Halten Sie die I / I-Tasten gedrückt und das Radio wird bei der nächsten erreichbaren Sendestation stoppen. SEEK 2: Solange Sie die I / I-Tasten gedrückt halten wird der Suchlauf im Frequenzband weiter geführt.

VOL LAST/VOL ADJ VOL LAST: Das Radio schaltet sich mit der zuletzt tatsächlich eingestellten Lautstärke ein. VOL ADJ: Mit Hilfe der +- und – Tasten wählen Sie eine gleichbleibende Einschaltlautstärke vor.

POWER-Knopf Zum Ein- bzw. Ausschalten des Gerätes diese Taste drücken.

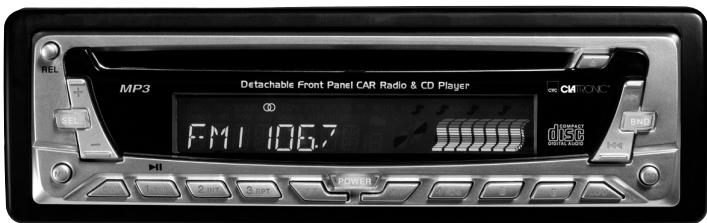

LCD-Display (Flüssigkristallanzeige)

BAND-Taste Drücken Sie kurz die BAND-Taste, um zwischen den drei FM- (UKW) Ebenen umzuschalten. Die Bezeichnung der entsprechenden Ebene FI, F2, F3 wird in der LCD-Anzeige angezeigt.

7/8 I / I-Tasten TUNE, SEEK, TRACK, SKIP UP/DOWN a) Im Radiomodus: Drücken Sie kurz die I oder I-Taste, um manuell einen gewünschten Radiosender einzustellen. Halten Sie die I oder I-Taste gedrückt, um die Suche nach einem Radiosender zu starten. Siehe auch die Funktion SEEK 1 / SEEK 2. b) Im CD-Modus: Zum Vor- bzw. Rückwärtsspringen die Taste I bzw.I kurz drücken. Zum Spulen von Titeln die Pfeiltaste I bzw.I gedrückt halten. 9

MODUS-Taste Drücken Sie diese Taste zur Auswahl des CD-Player- bzw. Radio-Modus.

10 MUTE-Taste Drücken Sie die MUTE-Taste, um die Lautsprecher für kurze Zeit stumm zu schalten. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben. 11 AP-Taste (Automatische Senderspeicherung) Im Radio-Modus: a) Speicherfunktion: Drücken Sie die AP-Taste länger als eine Sekunde, um die automatische Senderspeicherung zu aktivieren. Das Gerät sucht innerhalb des aktuellen Frequenzbandes z. B. FM 1 nach den größten Signalstärkepegel bis der Suchzyklus abgeschlossen wird. Die sechs stärksten Sender werden den entsprechenden Speicherplätzen zugeordnet. Die nun gespeicherten Sender werden jeweils ca. 3 sek. lang angespielt und danach wird der Sender des ersten Speicherplatzes eingestellt. Möchten Sie noch weitere Sender im FM-Band suchen drücken Sie die BAND-Taste um auf das FM2 bzw. FM3 Band zu wechseln. Drücken Sie die AP-Taste erneut länger als eine Sekunde, um die weitere Suche zu starten. b) Anspielfunktion: Nach kurzem Drücken der AP-Taste spielt das Radio alle voreingestellten Sender des Frequenzbandes an. Hinweis: Die Anspielfunktion endet automatisch wieder bei dem Speicherplatz von dem aus sie gestartet wurde.

AP-Taste als Suchfunktionen im MP3 Betrieb Sind beim Erstellen einer CD im MP3-Format entsprechende Daten angelegt worden, können diese über folgenden Funktionen gesucht werden: a) Direkteingabe der Titelnummer bei CD´s im MP3-Format: 1. Drücken Sie 1X die AP-Taste. Im Display erscheint „TRK SCH“. 2. Drücken Sie kurz die SEL-Taste. Im Display erscheint „TRK SCH 001“. Die Einerstelle blinkt. 3. Mit Hilfe der + / - Tasten haben Sie nun die Möglichkeit an der Einerstelle eine Titelnummer von 0 bis 9 einzugeben. 4. Drücken Sie erneut kurz die SEL-Taste. Die Zehnerstelle blinkt. Verfahren Sie wie unter Pkt. 3 beschrieben. 5. Drücken Sie erneut kurz die SEL-Taste, um ggf. eine Hunderterstelle einzugeben. 6. Schließen Sie die Eingabe der Titelnummer durch längeres Drücken(1 sek.) der SEL-Taste ab. Unmittelbar danach wird der gewählte Titel abgespielt. b) Dateisuchfunktion bei CD´s im MP3-Format: 1. Drücken Sie 2X die AP-Taste. Im Display erscheint „FILE SCH“. 2. Drücken Sie kurz die SEL-Taste, um den ersten ausgewählten Ordner im Display anzuzeigen. 3. Mit Hilfe der + / - Tasten haben Sie nun die Möglichkeit die verschiedenen Ordner auf der CD anzuwählen. 4. Drücken Sie die SEL-Taste länger (1 sek.). Der gewählte Ordner wird vom ersten Lied an abgespielt. Drücken Sie die SEL-Taste kurz und Sie können mit Hilfe der + / Tasten einen Titel im Ordner auswählen. 5. Schließen Sie die Eingabe durch längeres Drücken (1 sek.) der SELTaste ab. Unmittelbar danach wird der gewählte Titel abgespielt. c) Stichwortsuchfunktion bei CD´s im MP3-Format: 1. Drücken Sie 3X die AP-Taste. Im Display erscheint „CHAR SCH“. 2. Drücken Sie kurz die SEL-Taste. Links im Display erscheint ein „A“. 3. Durch das wiederholte Drücken der + / - Tasten können Sie nun an der ersten Stelle des Displays einen Buchstaben von A bis Z oder eine Ziffer von 0 bis 9 eintragen. Hinweis: Die Eintragung der weiteren Ziffern und Buchstaben erfolgt von links nach rechts. 4. Drücken Sie die SEL-Taste kurz. Auf der zweiten Stelle des Displays erscheint ein „A“. Verfahren Sie bei der Eintragung von Ziffern und Buchstaben wie unter Pkt. 3 beschrieben. 5. Wiederholen Sie die Tätigkeiten unter Pkt. 2 und Pkt. 3 solange bis Sie ihren mehrstelligen Suchbegriff eingegeben haben. Hinweis: Löschen Sie die letzte Eintragung durch das Drücken der APTaste. 6. Schließen Sie die Eingabe durch längeres Drücken (1 sek.) der SELTaste ab. Unmittelbar danach wird der gewählte Titel abgespielt.

Hinweis: Die Wiedergabe anwenderseitig erstellter CD kann durch die Vielzahl der verfügbaren Software und CD-Medien nicht garantiert werden. Beim normalen Spielbetrieb vom CD´s im MP3-Format kann mit den I bzw. I-Tasten um jeweils einen Titel rauf oder runter gesprungen werden. Mit den Stationstasten 5 bzw. 6 kann um jeweils 10 Titel herunter bzw. herauf gesprungen werden. 12-17 als Stationstasten (1–6) vorgewählter Sender und als 1TOP-, 2INT-, 3RPT-, 4RDM- Tasten im CD Betrieb a) Radio-Betrieb Durch kurzes Drücken wird über diese Tasten ein voreingestellter Radiosender direkt angewählt. Werden diese Tasten länger als eine Sekunden gedrückt, wird der aktuell eingestellte Sender unter der gewählten Stationstaste gespeichert. b) CD-Betrieb • Drücken Sie die 1TOP-Taste, um das Abspielen der CD zu unterbrechen (Pausenfunktion). Drücken Sie diese Taste erneut um diese Funktion wieder aufzuheben. • Drücken Sie die 2INT-Taste. Jeder Titel der CD wird jeweils 10 Sekunden lang angespielt. Drücken Sie diese Taste erneut, um die Suche abzubrechen. Der aktuell angewählte Titel wird abgespielt. • Drücken Sie die 3RPT-Taste. Der aktuelle gespielte Titel wird wiederholt. Drücken Sie diese Taste erneut um diese Funktion wieder aufzuheben. • Drücken Sie die 4RDM-Taste. Die CD Titel werden in zufälliger Reihenfolge abgespielt. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben. 18 ST-Taste STEREO/MONO Umschaltung (Nur im Radiobetrieb wählbar). 19 CLK-Taste • Uhrzeit anzeigen: Drücken Sie kurz die CLK-Taste, um die Uhrzeit anzuzeigen. • Uhrzeit einstellen: Drücken Sie die CLK-Taste zweimal und halten Sie diese dann beim zweiten Mal gedrückt, bis die Anzeige im Display blinkt. Drücken Sie die +-Taste, um die Stunden einzustellen. Drücken Sie die -Taste, um die Minuten einzustellen. 20 LOUD ON/LOUD OFF Ein- und Ausschalten der LOUDNESS-Funktion. Im niedrigen Lautstärkebereich wird mit der Funktion LOUDNESS (LOUD) das Klangbild erweitert. Höhen und Bässe werden angehoben. 21 CD-Schlitz 22 Auswurftaste (EJECT) Zum Auswerfen der CD diese Taste drücken. 11

23 Blinkende LED-Anzeige (ohne Abbildung) Beim Abnehmen der vorderen Bedientafel blinkt diese Anzeige. 24 RESET-Taste (ohne Abbildung) Zum Wiederherstellen des gestörten Programms diese Taste drücken. Diese Taste finden Sie bei abgenommenem Bedienfeld rechts neben dem Display.

Technische Daten Allgemeines Netzspannung Stromverbrauch Leistung

4 x 35 W PMPO FM-Bereich Frequenzbereich Nutzbare Empfindlichkeit I.F. Frequenz

87,6 MHz bis 108,0 MHz 3 µV. 10,7 MHz

Ausgangsleistung (Wahlweise) Ausgang

bei CD max. 1200mV CD-Player System Verwendbare CDs Signalformat Frequenzcharakteristika Signal-Rausch-Verhältnis Anzahl der Kanäle Gehäuseabmessungen

CD-Gerät CD/CDR/CDRW/MP3 Disks Anzahl der Quantizierungsbits 1 bit. Musterfrequenz 44,1 KHz 20 – 100Hz ≤ 5dB 10 – 20KHz ≤ 5dB 50 dB (1KHz) 2 Stereo-Kanäle 178 B x 50 H x 165 T

D Bevor Sie die Checkliste durchgehen, bitte zunächst den Anschluss fertig stellen. Wenn nach erfolgtem Durchprüfen der Checkliste immer noch Fragen offen sind, wenden Sie sich bitte an Ihre nächstgelegene Kundendienststelle. Fehlersymptom

Nach Einlegen in das Gerät läuft die CD oder Kassette nicht.

Der Lautstärkeregler ist zu leise eingestellt. Die Anschlüsse sind nicht korrekt ausgeführt.

Den Lautstärkeregler höher einstellen. Den +12V- sowie den Masseanschluss überprüfen.

Der Ton des CD-Players hüpft.

Die Straßenoberfläche ist rauh.

Zum Abspielen der CD warten, bis die Straße glatter wird. Das Gerät fest einbauen. Sicherstellen, dass die hintere Befestigung verwendet wird, wenn das Fahrzeug keine geeignete Aufnahme für den hinteren Gerätsteil bietet. Eine andere CD ausprobieren. Wenn diese korrekt läuft, ist die erste CD wahrscheinlich beschädigt. Die CD reinigen.

Das Gerät ist nicht fest eingebaut.

Die CD ist verschmutzt. Kein Strom.

Die Zündung ist ausgeschaltet. Die Sicherung ist durchgebrannt.

Den Zündschlüssel auf „ON“ oder „ACC“ drehen. Die Sicherung durch eine andere 7 A-Sicherung ersetzen.

Das Gerät funktioniert nicht richtig (EJECT, LOAD, PLAY).

Der Microcomputer wurde durch elektrisches Rauschen in Mitleidenschaft gezogen.

Die CD oder Kassette herausnehmen und wieder einlegen. Das Gerät aus- und dann wieder einschalten.

Das Antennenkabel ist nicht angeschlossen.

Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.

Im automatischen Suchmodus stoppt das Radio bei keiner Sendestation.

Die Sendesignale sind zu schwach.

Manuell eine Sendestation einstellen. 13

CD´s werden nur bis zur Hälfte in den CD Schacht eingezogen.

Die Schrauben der Transportsicherung sind nicht entfernt worden.

Entfernen Sie die Schrauben der Transportsicherung.

Abspielen einer CD Reinigen der CD Vor dem Abspielen, die CD mit einem sauberen, staubfreien Reinigungstuch abwischen. Die CD in Pfeilrichtung abziehen. Hinweis: Keine Lösungsmittel wie Benzin oder Verdünner verwenden. Die allgemein erhältliche Reinigungsmittel oder Anti-Statiksprays beschädigen das Gerät.

Wenn die CD mit dem Aufdruck nach unten eingelegt wird, kann das Gerät beschädigt werden. CD immer mit dem Label nach oben einlegen Hinweis: Wenn sich bereits eine CD im CD-Schlitz befindet, nicht versuchen, eine weitere CD einzulegen. Dies kann zu Schäden am Gerät führen. Die CD stets am Rand anfassen. Um die CD sauber zu halten, nicht an der Oberfläche anfassen. Keine Aufkleber oder Klebeband auf die CD kleben. Die CD nicht direkter Sonneneinstrahlung oder Wärmequellen wie Heizungsrohren aussetzen und sie auch nicht im Auto lassen, wenn dieses in praller Sonne geparkt wird, da dies zu einem beträchtlichen Temperaturanstieg führt.

Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut. Technische Änderungen vorbehalten! 14

D Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall geben Sie bitte das Grundgerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler. *) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in desem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpflichtig! Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig! Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Service für unsere Haushaltsartikel und Unterhaltungselektronik Zu technischen Fragen oder zur Bestellung von Verschleißteilen (soweit diese nicht vom Fachmann ausgewechselt werden müssen), wie z.B. Ersatzkannen, Staubsaugerfilterbeutel, Fernbedienung usw. können Sie sich, mit Angabe des Gerätetyps, an unsere Hotline-Adresse wenden: hotline@clatronic.de Interessieren Sie sich für weitere Clatronic-Produkte? Besuchen Sie doch einmal unsere Homepage unter www.clatronic.de oder www.clatronic.com
