BEDIENUNGSANLEITUNG HX-45.15 - INSTALATION MANUAL TEKA

Teka Kuchentechnik GmbH

Sechsheldener Str. 122

Our contribution to a protection of the environment . Houa utilises du papier recyclé .Inser Beitrag zum Umweltschutz : Wir verwenden wiederverwertetes Papier

Scher Borklag zum Einwirtschaft. Wur Verhältnisse weder wertste Räten Cod.: 83172227/3172227-001

---

Hoja de Caracteristicas

Folha de Characteristicas

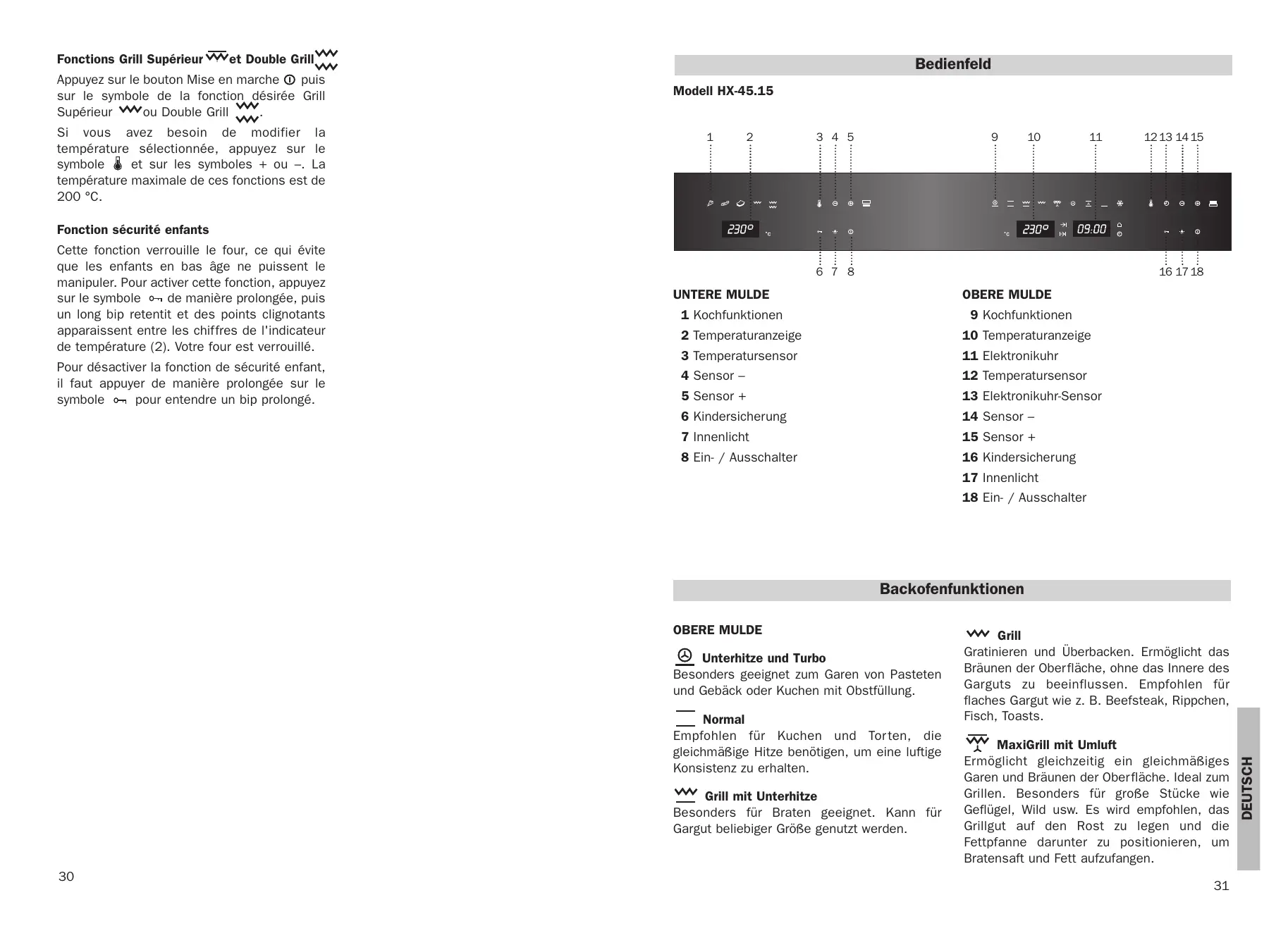

1 Kochfunktionen
2 Temperaturanzeige
3 Temperatursensor
4 Sensor -
5 Sensor +
6 Kindersicherung
7 Innenlicht
8 Ein-/Ausschalter

OBEREMULDE

9 Kochfunktionen
10 Temperaturanzeige
11 Elektronikuhr
12 Temperatursensor
13 Elektronikuhr-Sensor
14 Sensor -
15 Sensor +
16 Kindersicherung
17 Innenlicht
18 Ein-/Ausschalter

Backofenkunften

OBEREMULDE

Unterhitze und Turbo

Besonderss geeignet zum Garen von Pasteten und Gebäck oder Kuchen mit Obstfällung.

Normal

Empfohlen fur Kuchen und Torten, die gleichmäßige Hitze benötigen, um eine luftige Konsistenz zu erhalten.

Grill mit Unterhitze

Besonderss für Braten geeignet. Kann für Gargut beliebiger Große genutzt werden.

Grill

Gratinieren und Überbacken. Ermöglicht das Bräunen der Oberfläche, ohne das Innere des Garguts zu beeinflussen. Empfohlen für flaches Gargut wie z. B. Beefsteak, Rippchen, Fisch, Toasts.

MaxiGrill mit Umluft

Ermöglicht gleichzeitig ein gleichmäßiges Garen und Bräunen der Oberfläche. Ideal zum Grillen. Besonderss für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Grillgut auf den Rost zu legen und die Fettpfanne darunter zu positionieren, um Bratensaft und Fett aufzufangen.

Achtung

Bei Benutzung der Funktionen Grill oder MaxiGrill mit Umluft muss die Backofentür geschlossen gehalten werden.

Turbo

Der Ventilator verteilt die Hitze, die von einem an der Rückseite des Backofens befindlichen Heizwiderstand erzeugt wird. Durch die erzeugte gleichmäßige Temperatur ist ein gleichzeitiges Garen auf zwei Ebenen möglich.

UNTERE MULDE

Pizza

Besonderss geeignet zum Pizzabacken. Es wird empfohlen, diese Funktion ohne das Backofenblech zum Auffangen von Saft oder Bruhe des Garguts zu benutzen.

Stein

Speziell geeignet zum Garen von Fleisch auf dem bereits Stein.

Toasts

Speziell geeignet für Toast. Es wird empfohlen, diese Funktion ohne das Backofenblech zum Auffangen von Saft oder Brühe des Garguts zu benutzen.

Normal mit Umluft

Geeignet für Braten und Gebäck. Der Ventilator verteilt die Hitze gleichmäßig im Backofen und verstüt die Gardauer und -temperatur.

Unterhitze

Hitze nur von der Unterseite. Geeignet zum Anwärmen von Tellen oder zum Aufgehenlassen von Teig oder ähnlichem.

Auftauen

Oberer Grill

Gratinieren und Bräunen der Oberfläche.

Doppelgrill

Geeignet zum Grillen von Fleisch, Fisch und Gemüse.

Empfehlungen für das Auftauen von Tiefkuhlkost

Das Auftauen Funktioniert mittels eines Warmluftsystems in 2 Stufen: Stufe HI für Fleisch im Allgemeinen und Stufe LO für Fisch, Gebäck und Brot. Wir die Auftaufunktion gewünscht, kann man zwischen Stufe HI oder LO auf der Temperaturanzeige wahren, indem man den Temperatursensor und danach die Sensoren + oder - berührt.

Die Lebensmittel müssen ohne Verpackung auf das Backofenblech oder eine Platte gelegt werden.

• Um große Fleisch- oder Fischstücke aufzutauen, müssen diese auf den Rost gelegt werden, mit dem Backblech darunter, um die Flüssigkeit aufzufangen.
• Fleisch oder Fisch mussen vor dem Garen nicht vollständig aufgetaut werden. Es reicht aus, wenn die Oberfläche which genug ist, um sie zu würzen.
  Die Lebensmittel sollen den immer gleich nach dem Auftauen gegart werden.
• Aufgetaute Lebensmittel nicht nochmals einfrierten.

Die Auftauzeit und die entsprechende Auftaustufe entnehmer Sieitte der nachstehenden Tabelle:

LEBENSMITTEL	STUFE LO		STUFE HI
	Gewicht	Zeit	Gewicht	Zeit
Brot	1/2 Kg	35 min
Kuchen	1/2 Kg	25 min
Fisch	1/2 Kg	30 min
Fisch	1 Kg	40 min
Hähnchen			1 Kg	75 min
Hähnchen			1,5 Kg	90 min
Kotelett			1/2 Kg	40 min
Hackfleisch			1/2 Kg	60 min
Hackfleisch			1 Kg	120 min

Die in der Tabelle angegebenen Zeiten dieren nur zur Orientierung, da die Auftauzeit auch von der Umgebungstemperatur, dem Gewicht und dem Gefriergrad der Lebensmittel abhängt.

Bedienung der oberen Backofenmulde

Einstellen der Uhrzeit der Elektronikuhr

Wenn Sie den Backofen an das Netz anschlieben,blinken auf der Uhr die Anzeigen 12:00 und ② .Die Uhrzeit wird eingestellt durch Berühren der Sensoren ^+ oder - ; danach horen Sie zwei aufeinander folgende Pieptone zur Bestätigung der gewährten Uhrzeit.

Zur Änderung der Uhrzeit berühren Sie mehr mals den Uhrsensor bis die Anzeige blinkt. Durch Berührung der Sensoren + oder -konnen Sie die Uhrzeit ändern. Schließlich horen Sie zwei aufeinander folgende Pieptone zur Bestätigung der durchgeführten Änderung.

Manuelle Betriebsart

Nachdem die Uhrzeit eingestellt wurde, ist der Backofen betriebsbereit:

1 Berühren Sie den Start-Sensor ①.
2 Berühren Sie das gewünschte Garfunktionssymbol.
3 Auf der Temperaturanzeige (10) entscheidt die für diese Garfungkction voreingestelle Zeit. Wenn Sie diese ändern möchten, berühren

Sie einfach den Temperatursensor , wo das Symbol ^ blinkt, und danach die Sensoren ^+ oder - zur Einstellung der gewündsten Temperatur.

4 Die obere Backofenmulde beginnnt sich aufzuheizen. Bei den Funktionen 四 - 一 wird die schnelle Aufheizfunktion für eine Minute aktiviert.
Achtung: Mit dieser Aufheizfunktion wird der an der Rückseite der oberen Backofenmulde befindliche Turbomotor gestartet.
5 Während der Heizphase blinkt das Symbol 0 und zeigt somit die Hitzeübertragung auf das Gargut an.
6 Um das Garen zu beenden, berühren Sie den Aus-Sensor ①.

Achtung

Nach Beenden des Garvorgangs werden Sie feststellen, dass die Kühlung des Backofens weiterläufig, bis die Temperatur des Backofeninnenraums eine angemessene Temperatur erreicht hat.

Beleuchtung des Backofens

Das Innenlicht leuchtet auf, wenn

• die Backofentür geöffnet wird. Bleibt die Backofentür längerere Zeit geöffnet, erloscht das Licht automatisch, um Strom einzusparen.
• eine Garfunktion eingestellt wird. Nach einiger Zeit schaltet sich das Licht aus.

Möchten Sie das Licht während des Garvorgangs einschalten, berühren Sie einfach den Innenlichtsensor . Wird dieser Sensor länger berührt, bleibt das Licht während des gesamten Garvorgangs eingeschaltet.

Funktionen der Elektronikuhr

Kuchenwecker: Erzeugt ein Signal am Ende der eingeselten Zeit, unabhängig davon, ob der Backofen heizt oder nicht.

Garzeit-Dauer: Ermöglicht das Garen während der gewählten Zeit, danach schaltet sich der Backofen automatisch aus.

Garzeit-Ende: Ermöglicht die Garung bis zu einer vorgewählten Zeit; danach schaltet sich der Backofen automatisch ab.

Garzeit-Dauer und Garzeit-Ende: Ermoglicht die Einstellung der Dauer und der Endzeit der Garung. Mit dieser Funktion schaltet sich der Backofen automatisch zu der passenden Uhrzeit für die vorgewählte Garzeit (Dauer) ein und schaltet sich automatisch beim Erreichen der eingestellten Zeit (Garzeit-Ende) ab.

Kindersicherung: These Funktion blockiert den Backofen und vermeidet dadurch die Manipulation durch Kleinkinder.

Programmierung des Weckers

1 Berühren Sie mehrmals den Uhrsensor ①, bis das Symbol ② leuchtet.
2 Wahlen Sie die Zeitdauer, nach denen Ablauf der Timer ertönen soll, indem Sie die Symbole + oder - drücken.
3 Danach horen Sie 2 aufeinander folgende Pieptone; die Restzeit bis zum Ertönen des Timers erscheint, und das Symbol blinkt langsam, um anzuzeigen, dass der Timer programmiert ist.

4 Nach Ablauf der eingestellten Zeit ertont ein Signal und das Symbol 品 blinkt Schneller.
5 Berühren Sie irgendegen Sensor der Bedienblende, um das Signal abzustellen.

Sie können jederzeit die eingestellte Zeit ändern, indem Sie mehrmals den Uhrsensor berühren, bis das Symbol blinkt, und dann die Sensoren + oder - berühren. Danach horen Sie zwei aufeinander folgende Pieptone zur Änderungsbestätigung.

Programmierung der Gar-Dauer

1 Berühren Sie den Uhrssensor ; das Symbol leuchtet auf.
2 Wahlen Sie die Gardauer, indem Sie die Sensoren + oder - berühren.
3 Danach horen Sie 2 aufeinander folgende Pieptone; die Restgarzeit erscheint und das Symbol blinkt langsam, um anzuzeigen, dass sich der Backofen automatisch abschalten wird.
4 Wahlen Sie eine Funktion und eine Gartemperatur.
5 Nach Ablauf der eingestellen Garzeit schaltet sich der Backofen ab, es ertont ein Signal und das Symbol blinkt schneller.
6 Berühren Sie irgendegenen Sensor der Bedienblende, um das Signal abzustellen.

Sie konnen jederzeit die eingestellte Zeit ändern, indem Sie erst den Uhrsensor ② und dann die Sensoren + oder - berühren. Danach horen Sie zwei aufeinander folgende Pieptone zur Änderungsbestätigung.

Programmierung des Garzeit-Endes

1 Berühren Sie mehrmals den Uhrsensor bis das Symbol leuchtet.
2 Wahlen Sie das Garzeit-Ende, indem Sie die Sensoren + oder - berühren.
3 Danach horen Sie 2 aufeinander folgende Pieptone; die Restgarzeit erscheint, und das Symbol blinkt langsam, um anzuzeigen, dass sich der Backofen automatisch abschalten wird.

4 Wahlen Sie eine Funktion und eine Gartemperatur.
5 Wenn die eingestellte Uhrzeit erreicht ist, schaltet sich der Backofen ab, es ertont ein Signal und das Symbol blinking schneller.
6 Berühren Sie irgendegen Sensor der Bedienblende, um das Signal abzustellen.

Sie konnen jederzeit die Gar-Endzeit ändern, indem Sie mehrmals den Uhrsensor berühren, bis das Symbol blinkt und dann die Sensoren + oder - berühren. Danach horen Sie zwei aufeinander folgende Pieptone zur Änderungsbestätigung.

Sie konnen diese Funktion einstellen, auch wenn der Backofen schon in Betrieb ist. Dazu folgen Sie den Anleitungen unter Punkt 4.

Programmierung der Gar-Dauer und des Gar-Zeitendes

1 Berühren Sie den Uhrsensor das Symbol leuchtet auf.
2 Wahlen Sie die Gardauer, indem Sie die Sensoren + oder - berühren.
3 Danach horen Sie 2 aufeinander folgende Pieptone; die Restgarzeit erscheint, und das Symbol blinkt langsam.
4 Berühren Sie mehrmals den Uhrsensor , bis das Symbol leuchtet.
5 Wahlen Sie das Garzeit-Ende, indem Sie die Sensoren + oder - berühren.
6 Danach horen Sie 2 aufeinander folgende Pieptone; die aktuelle Uhrzeit wird angezeigt und das Symbol leuchtet.
7 Wahlen Sie eine Funktion und eine Gartemperatur.
8 Der Backofen bleibt ausgeschaltet, das Symbol bleibt erleuchtet und das Symbol blinkt langsam. Auf der Uhranzeige sehen Sie die aktuelle Uhrzeit, und das Innenlicht bleibt aus. Der Backofen ist nun programmiert.
9 Wenn die eingestellte Uhrzeit des Gar-Beginns erreicht ist, schaltet sich der Backofen ein und führt die Garung während der vorgewählten Zeit durch. Auf der Uhranzeige sehen Sie die Restgarzeit.

10 Wird das eingestellte Garzeit-Ende erreicht, schaltet sich der Backofen ab; es ertont ein Signal und die Symbole und blinken.
11 Berühren Sie irgendegen Sensor der Bedienblende, um das Signal abzustellen.

Wenn Sie während des Garvorgangs die Garendzeit ändern möchten, berühren Sie mehrmals den Uhrsensor , bis das Symbol blinkt. jetzt können Sie die Zeit ändern, indem Sie die Sensoren + und - berühren. Danach ertönen 2 aufeinander folgende Pieptone zur Bestätigung der Änderung.

Kindersicherung

Blockiert den Backofen und verhindert eine Manipulation durch Kleinkinder. Um diese Funktion zu aktivieren, berühren Sie länger das Symbol 一 _ 一 ; Sie horen dann einen langen Piepton und zwischen den Ziffern der Temperaturanzeige (10) erscheinen blinkende Punkte. Der Backofen ist blockiert.

Zur Deaktivierung der Kindersicherung berühren Sie länger das Symbol _ ; Sie horen einen langen Piepton.

Achtung

Im Fall eines Stromausfalls wird die gesamte Programmierung der Elektronikuhr gelöscht, und es erscheint die blinkende Anzeige 12:00:00 auf der Uhr. Sie müssen die Uhr wieder einstellen und erneut programmieren.

Bedienung der unteren Backofemulde

Pizza-Funktion

1 Legen Sie den Pizza-Stein auf den Grillrost in der unteren Backofenmulde.
2 Berühren Sie den Start-Sensor ① und danach den Pizza-Sensor. Der Backofen beginnnt mit der Aufheizung auf 250^ .
3 Auf der Anzeige (2) erscheint blinkend 250^ . Wenn die Temperatur erreicht wird, ertont ein Signal. Legen Sie nun die Pizza auf den Stein und schlieben Sie die Tur. Auf der Anzeige (2) erscheint dann die restliche Garzeit in Minuten und Sekunden.
4 Falls gewünscht, können Sie die voreingestellte Zeit von 12 Minuten ändern, indem Sie den Sensor und danach die Sensoren + oder - berühren.
5 Nach Ablauf der Garzeit schaltet sich der Backofen ab und es ertont ein Signal. Berühren Sie irgendegen Sensor der unteren Backofenmulde, um das Signal abzustellen. Schließlich konnen Sie die Pizza Herausnahmen.

Empfehlung:

Um bessere Resultate zu erzielen, garen Sie die Pizza ohne das Backofenblech zum Auffangen von Saft oder Bruhe des Garguts.

Stein-Funktion

1 Legen Sie den Grillstein auf den dazugehörigen Rost (beide verfügbar als Grillstein-Zubehör) in dieunte Backofenmulde.
2 Berühren Sie den Start-Sensor ① und dann den Stein-Sensor ; auf der Anzeige (2) erscheint die restliche Aufheizzeit des Steins in Minuten und Sekunden.
3 Nach Ablauf der programmierten Zeit schaltet sich der Backofen ab und es ertont ein Signal. Berühren Sie irgendegenen Sensor der unteren Backofemulde, um das Signal abzustellen. Schließlich entnahmen Sie den Stein mit dem dazugehörigen Grill und garen auf dem Stein außerhalb des Backofens.

Wichtig

Falls gewünscht, können Sie die voreingestellte Zeit von 25 Minuten ändern (max. 30 und mind. 5 min), indem Sie den Sensor und danach die Sensoren + oder - berühren.

Toast-Funktion

1 Legen Sie das zu toastende Brot auf den Rost in der unteren Backofenmulde.
2 Berühren Sie den Start-Sensor ① und dann den Toast-Sensor ; auf der Anzeige (2) erscheint P1, das das voreingestellte Programm dieser Funktion ist.
3 Es gibt 4 Programme für diese Funktion: P1, P2, P3 und P4. Wenn Sie zu P2, P3 oder P4 wechseln wollen, berühren Sie die Sensoren + oder -. Bei P4 angekommen, berühren Sie nochmals + und P1 erscheint wieder.
4 Nach Wahlen des Programms erscheint auf der Anzeige (2) die verbleibende Garzeit (Minuten und Sekunden). Die Programmdauer ist wie folgt:

P1: 2 Minutes 15 Sekunden
P2: 3 Minutes
P3: 4 Minuten
P4: 5 Minutes

5 Nach Ablauf der programmierten Zeit schaltet sich der Backofen ab und es ertont ein Signal. Berühren Sie irgendegen Sensor der unteren Backofenmulde, um das Signal abzustellen. Schlieblich konnen Sie den Toast herausnahmen.

Empfehlung:

Um bessere Resultate zu erzielen, toasten Sie das Brot ohne das Backofenblech zum Auffangen von Saft oder Brühe des Garguts. Dadurch wird der Toast ohne Wenden beidseitig getoastet.

Bereiten Sie max. 6 Toasts üblicher Groß zu, um ein gleichmäßiges Toasten beider Seiten zu erzielen.

Funktionen Obergrill und Doppelgrill

Berühren Sie den Start-Sensor ① und dann den gewünschten Funktionssensor Obergrill bzw. Doppelgrill

Wenn Sie die eingestellte Zeitändern möchten, berühren Sie den Sensor und dann die Sensoren + oder -. Die Höchsttemperatur für diese Funktionen ist 200^ .

Kindersicherung

Blockiert den Backofen und verhindert eine Manipulation durch Kleinkinder. Um diese Funktion zu aktivieren, berühren Sie länger das Symbol 一 _ 一 ; Sie horen dann einen langen Piepton und zwischen den Ziffern der Temperaturanzeige (2) erscheinen blinkende Punkte. Der Backofen ist blockiert.

Zur Deaktivierung der Kindersicherung berühren Sie länger das Symbol 一 _ 一 ; Sie horen einen langen Piepton.

Fabricante	Fabricante	Manufacturer	Fabricant	Hersteller	TEKA
Modelo	Modelo	Model	Modèle	Modell	HX-45.15
Clase de eficiência ener-gética, en una escalae que abarca de A (más eficiente) a G (menos eficiente).	Classe de eficiência energetica, numa escalae que vale de A (mais eficiente) a G (menos eficiente).	Energy efficiency type follows a scale between A (most efficient) and G (least efficient).	Classe d'efficience énergétique, sur une échelle de A (le plus efficient) à G (le moins efficient).	Energieeffizienzklasse auf einer Skala von A (geringer Verbrauch) bis G (hoher Verbrauch).	A
Função de calentamento.	Função de aquecimento.	Heating function.	Fonction de chauffage.	Beheizung.
Calentamento convencional.	Aquecimento convencional.	Conventional heating.	Chauffage traditionnel.	Konventionelle Beheizung.
Conveção forzada.	Conveção forzada.	Forced convection.	Convection forçée.	Zwangskonvek-tion.	←
Consumo de energia.	Consumo de energia.	Energy consumption.	Consummation d'énergie.	Energiever-brauch.
Calentamento convencional.	Aquecimento convencional.	Conventional heating.	Chauffage traditionnel.	K conventionelle Beheizung.	0,73 Kwh
Conveção forzada.	Conveção forzada.	Forced convection.	Convection forçée.	Zwangskonvek-tion.	0,66 Kwh
Volumen neto (litros).	Volume líquido (litros).	Net volume (litres).	Volume net (litres).	Nettovolumen (liter).	35
Tipo: Pequeño Medio Grande	Tipo: Pequeno Medio Grande	Type: Small Medium Large	Type: Petit Moyen Grand	Typ: Klein Mittel Groß	←
Tiempo de coccción conarga normal.	Tempo de confecção comarga normal.	Cooking time with normal load.	Temps de cuisson à charge nomale.	Garzeit bei Standardbela-dung.	40 min.
Calentamento convencional.	Aquecimento convencional.	Conventional heating.	Chauffage traditionnel.	K conventionelle Beheizung.
Conveção forzada.	Conveção forzada.	Forced convection.	Convection forçée.	Zwangskonvek-tion.	44 min.
Superficie de coccción.	Superficie de confecção.	Cooking surface.	Surface de cuisson.	Backfläche	1250 cm2
Ruido (dB (A) re 1 pW).	Ruido (dB(A) re 1 pW).	Noise (dB (A) re 1 pW).	Niveau sonore (dB (A) re1 pW).	Gerausch (dB (A) re 1 pW).	---
