Tipo de producto	Horno empotrable doble (dos cavidades)
Marca	TEKA
Modelo	HX-45.15
Número de cavidades	2 (superior e inferior)
Alimentación eléctrica	230 V - 50 Hz
Funciones de cocción	Suelo y turbo, Tradicional, Grill y suelo, Gratinados y asados, Maxigrill con turbina, Tradicional con turbina, Calor suelo, Pizza, Piedra, Tostadas, Grill superior, Doble grill, Descongelación
Tipo de control	Electrónico con pantalla digital y selectores táctiles
Reloj electrónico	Sí, con programación de la duración y del fin de cocción, avisador
Seguridad niños	Sí, bloqueo del panel de control
Iluminación interior	Sí, con apagado automático
Precalentamiento rápido	Sí, para algunas funciones
Accesorios incluidos	Rejilla, bandeja de horno (piedra de grill opcional)
Número de rejillas	2 (una por cavidad)
Material de la cavidad	Esmalte fácil de limpiar
Enfriamiento	Ventilador de enfriamiento continúa después de la cocción
Descongelación	Sí, por aire caliente a dos niveles (HI/LO)
Función pizza	Sí, cocción automática a 250°C durante 12 minutos (ajustable)
Función piedra	Sí, precalentamiento de la piedra durante 25 minutos (ajustable)
Función tostadas	Sí, 4 programas con duraciones predefinidas (P1 a P4)
Instrucciones ambientales	Manual impreso en papel reciclado

Preguntas frecuentes - HX-45.15 - INSTALATION MANUAL TEKA

¿Cómo ajustar la hora en el reloj electrónico?

Al encender, el reloj parpadea en 12:00. Presione los símbolos + o - para ajustar la hora. Dos pitidos confirman el ajuste. Para modificar la hora, presione varias veces el símbolo del reloj hasta que el indicador parpadee, luego use + o -.

¿Cómo usar la función pizza?

Coloque la bandeja de pizza en la rejilla en la cavidad inferior. Presione Encendido y luego el símbolo de pizza. El horno calienta hasta 250°C. Cuando se alcanza la temperatura (señal sonora), coloque la pizza y cierre la puerta. El tiempo de cocción predeterminado es de 12 minutos, ajustable con + o -.

¿Cómo bloquear el horno (seguridad niños)?

Para activar la seguridad niños, presione prolongadamente el símbolo - (cavidad superior) o el símbolo dedicado (cavidad inferior) hasta escuchar un pitido prolongado. Puntos parpadean entre los números del indicador de temperatura. Para desactivar, repita la operación.

¿Cómo programar una duración de cocción?

Presione el símbolo del reloj hasta que se encienda el símbolo de duración. Seleccione la duración con + o -. Dos pitidos confirman. Luego seleccione una función y una temperatura. El horno se apagará automáticamente al final.

¿Cómo usar la función piedra?

Introduzca la piedra de grill en su rejilla en la cavidad inferior. Presione Encendido y luego el símbolo de piedra. El precalentamiento dura 25 minutos por defecto (ajustable de 5 a 30 min). Una vez transcurrido el tiempo, el horno se apaga. Retire la piedra y cocine fuera del horno.

¿Cómo descongelar alimentos?

Seleccione la función descongelación. Elija el nivel HI (carnes) o LO (pescados, pasteles, pan) mediante el selector de temperatura. Coloque los alimentos en la rejilla o en un plato. Los tiempos indicativos se dan en la tabla del manual.

¿Qué hacer en caso de corte de corriente?

Toda programación del reloj electrónico se cancelará. La pantalla parpadea en 12:00. Entonces hay que poner el reloj en hora y reprogramar las funciones deseadas.

¿Cómo encender la luz interior durante la cocción?

Presione el símbolo de luz interior. Si presiona prolongadamente, la luz permanecerá encendida durante toda la cocción. Normalmente, se apaga automáticamente después de un momento para ahorrar energía.

¿Cómo usar la función tostadas?

Coloque el pan en la rejilla en la cavidad inferior. Presione Encendido y luego el símbolo de tostadas. Seleccione un programa (P1 a P4) con + o -. Las duraciones van de 2 min 15 s (P1) a 5 min (P4). El horno se apaga automáticamente.

¿Puedo modificar la temperatura durante la cocción?

Sí, presione el símbolo de temperatura para que parpadee °C, luego use + o - para ajustar la temperatura. La modificación se tiene en cuenta inmediatamente.

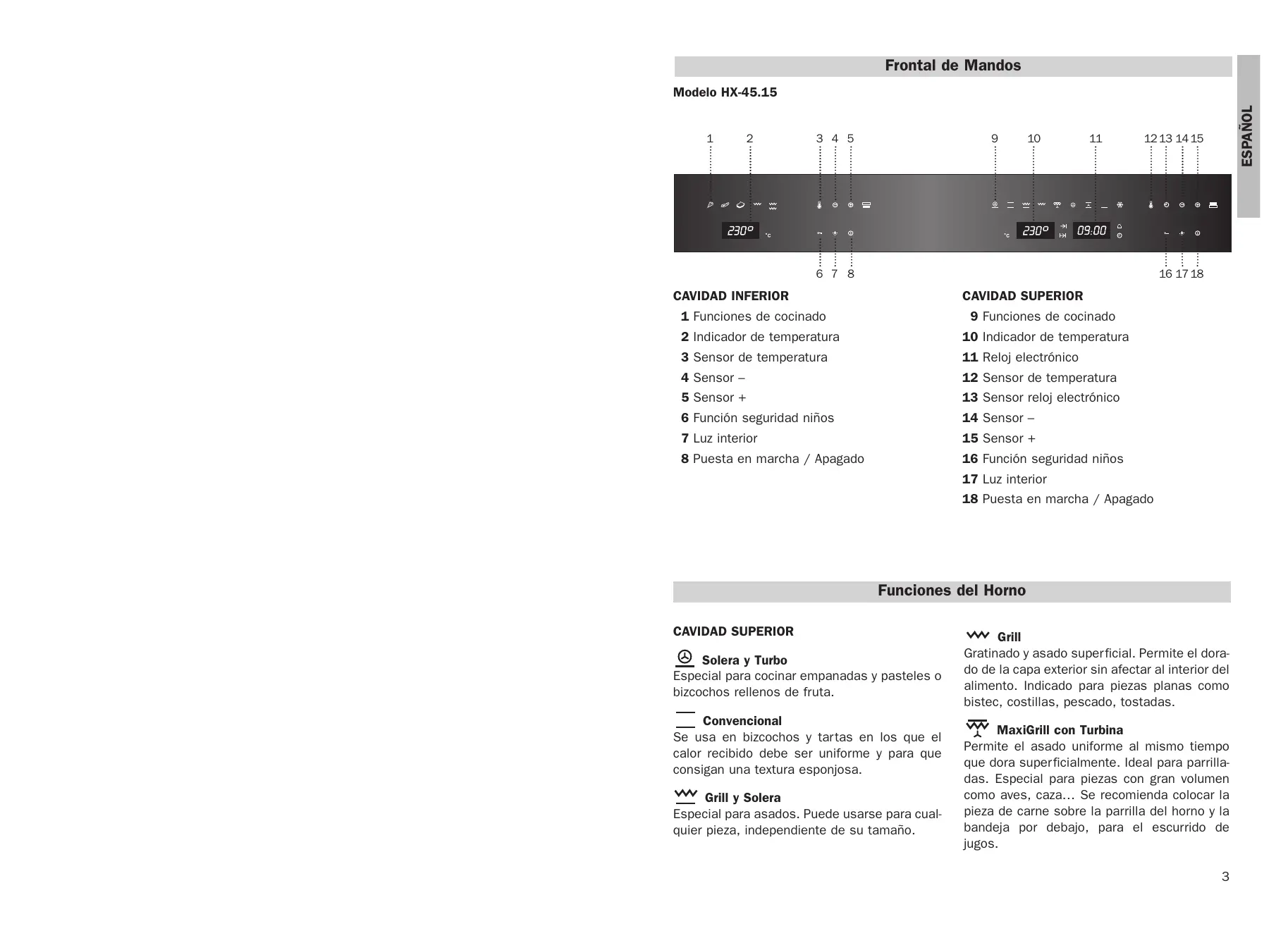

MANUAL DE USUARIO HX-45.15 - INSTALATION MANUAL TEKA

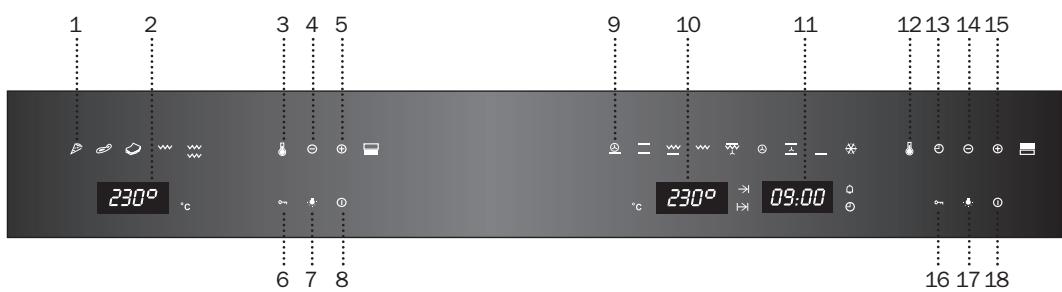

1 Funciones de cocinado 2 Indicador de temperatura 3 Sensor de temperatura 4 Sensor - 5 Sensor + 6 Función seguridad niños 7 Luz interior 8 Puesta en marcha / Apagado

CAVIDAD SUPERIOR

9 Funciones de cocinado 10 Indicador de temperatura 11 Reloj electrónico 12 Sensor de temperatura 13 Sensor reloj electrónico 14 Sensor - 15 Sensor + 16 Función seguridad niños 17 Luz interior 18 Puesta en marcha / Apagado

Funciones del Horno

CAVIDAD SUPERIOR

Solera y Turbo

Especial para cocinar empanadas y pasteles o bizcochos rellenos de fruta.

Convencional

Se usa en bizcochos y tartas en los que el calor recibido debe ser uniforme y para que consigan una textura esponjosa.

Grill y Solera

Especial para asados. Puede usarse para cualquier pieza, independiente de su tamaño.

Grill

Gratinado y asado superficial. Permite el dorado de la capa exterior sin afectar al interior del alimento. Indicado para piezas planas como bistec, costillas, pescado, tostadas.

MaxiGrill con Turbina

Permite el asado uniforme al mismo tiempo que dora superficialmente. Ideal para parrillas. Especial para piezas con gran volumen como aves, caza... Se recomienda colocar la pieza de carne sobre la parrilla del horno y la bandeja por debajo, para el escurrido de jugos.

Atención

Durante el uso de la función Grill o MaxiGrill con Turbina, la puerta debe mantenerse cerrada.

Turbo

La turbina reparte el calor que proviene de una resistencia situada en la parte trasera del horno. Por la uniformidad de la temperatura que se produce, permite cocinar en 2 alturas al mismo tiempo.

Convencional con Turbina

Adecuado para asados y pastelería. El ventilador reparte de forma uniforme el calor en el interior del horno, reduciendo el tiempo y la temperatura de cocinado.

Solera

Calor solo desde la parte inferior. Apropiado para calentar platos o levantar masas de repostería y afines.

Descongelación

CAVIDAD INFERIOR

Pizza

Especial para cocinar pizzas. Se recomienda usar esta función sin la bandeja para recoger los jugos o caldos del cocinado.

Piedra

Especial para cocinar carnes a la piedra.

Tostadas

Especial para hacer pan tostado. Se recomienda usar esta función sin la bandeja para recoger los jugos o caldos del cocinado.

Grill superior

Gratinado y dorado superficial.

Doble Grill

Indicado para asar piezas en parrilla.

Carnes, pescados y verduras.

Recomendaciones para la Descongelación de Alimentos

La descongelación se realiza mediante un sistema de aire caliente en 2 niveles: el nivel HI para carnes en general y el nivel LO para pescados, repostería y pan. Cuando seleccione la función descongelación, podrá seleccionar los niveles HI o LO en el visualizador de temperatura, tocando el sensor de temperatura y usando los sensores + o -.

• Los alimentos sin envase deben colocarlos sobre la bandeja del horno o sobre una fuente.
• Para descongelar piezas grandes de carne o pescado deben colocarlas sobre la parrilla y debajo una bandeja para recoger los líquidos. Las carnes y pescados no necesitan estar totalmente descongelados para cocinarlos. Es suficiente que la superficie esté blanda para poder añadir los condimentos.
• Siempre se debe cocinar el alimento cuando se acabe la descongelación.
• No congelar de nuevo un alimento ya descongelado.

Para los tiempos de descongelación y el nivel a seleccionar observe la siguiente tabla:

ALIMENTO	NIVEL LO		NIVEL HI
	Peso	Tiempo	Peso	Tiempo
Pan	1/2 Kg	35 min
Tarta	1/2 Kg	25 min
Pescado	1/2 Kg	30 min
Pescado	1 Kg	40 min
Pollo			1 Kg	75 min
Pollo			1,5 Kg	90 min
Chuletón			1/2 Kg	40 min
Carne picada			1/2 Kg	60 min
Carne picada			1 Kg	120 min

Los tiempos mostrados en la tabla son una orientación, donde el tiempo de descongelación dependerá de la temperatura ambiente, peso del alimento y grado de congelación del alimento.

Manejo de la cavidad superior del horno

Puesta en hora del reloj electrónico

Al conectar su horno, observará que en el reloj aparecen parpadeando las indicaciones 12:00 y . Tocando en los sensores + o - pondrá el reloj en hora; a continuación escuchará dos beeps seguidos como confirmación de la hora elegida.

Si desea modificar la hora, toque varias veces el sensor reloj hasta que parpadee el indicador. Tocando en los sensores + o - podrá modificar la hora. Finalmente escuchará dos beeps seguidos como confirmación del cambio realizado.

Tras poner el reloj en hora, su horno está listo para cocinar:

1. Toque en el sensor de Puesta en Marcha. 2. Toque en el símbolo de la función de cocinado seleccionada. 3. El indicador de temperatura (10) mostrará una temperatura prefijada para este cocinado.

Si desea modificarla, toque el sensor de temperatura, donde el símbolo parpadeará, y luego toque los sensores + o - para seleccionar la temperatura deseada.

4. La cavidad superior del horno empezará a calentar. En las funciones se activará la función de precalentamiento rápido durante unos minutos.

Atención: con esta dirección de precalentamiento no se enciende el motor turbo situado en el fondo de la cavidad superior del horno.

5. Durante el calentamiento, el indicador parpadea indicando la transmisión de calor al alimento. 6. Para parar el cocinado debe tocar el sensor de Apagado.

Atención

Cuando finalice el cocinado, observe que la refrigeración de su horno sigue funcionando hasta que el interior del horno reduzca su temperatura de forma apropiada.

Iluminación del horno

La luz interior se encenderá.

• Al abrir la puerta del horno. Transcurrido un tiempo sin cerrar la puerta del horno, la luz se apagará para reducir el consumo eléctrico.
• Cuando se selecciona cualquier función de cocinado. Transcurrido un tiempo la luz se apagará.

Si desea encender la luz durante el cocinado basta con tocar el sensor de Luz Interior. Si se toca este sensor durante un tiempo prolongado, la luz se mantendrá encendida durante todo el cocinado.

Funciones del Reloj Electrónico

Avisador: Genera una señal acústica al cabo del tiempo, para ello no es necesario que el horno esté cocinando.

Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática.

Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.

Duración y Fin del Cocinado: Permite programar la duración y la hora de finalización del cocinado. Con esta función el horno se pondrá en marcha de forma automática a la hora necesaria para cocinar durante el tiempo seleccionado (Duración) y finalizando de forma automática a la hora que le hayamos indicado (Fin del Cocinado).

Función Seguridad Niños: Esta función bloquea el horno, evitando la manipulación por parte de niños.

Programación del Avisador

1. Toque varias veces el sensor del reloj hasta que el símbolo se ilumine. 2. Seleccione el tiempo tras el cual desea que el reloj avise, tocando los sensores ^+ o - . 3. Posteriormente sonarán 2 beeps seguidos, se mostrará el tiempo restante hasta que el reloj avise y el símbolo parpadeará lentamente, indicando que el avisador ya está programado.

4. Transcurrido el tiempo programado, sonará una señal acústica y el símbolo parpadeará más deprisa.

5. Toque cualquier sensor del frontal de mandos para detener la señal acústica.

En cualquier momento usted puede modificar el tiempo seleccionado, tocando varias veces el sensor del reloj 已 hasta que el símbolo parpadee y posteriormente tocando los sensores + o - . A continuación escuchará dos beeps seguidos como confirmación del cambio.

Programación de la Duración del Cocinado

1 Toque el sensor del reloj, el símbolo se iluminará. 2 Seleccione la duración del cocinado, tocando los sensores + o -. 3 Posteriormente sonarán 2 beeps seguidos, se mostrará el tiempo restante de cocinado y el símbolo parpadeará lentamente, indicando que su horno se apagará de forma automática. 4 Seleccione una referencia y una temperatura de cocinado. 5 Transcurrida la duración del cocinado, el horno se desconectará, sonará una señal acústica y el símbolo parpadeará más deprisa. 6 Toque cualquier sensor del frontal de mandos para detener la señal acústica.

En cualquier momento usted puede modificar el tiempo seleccionado, tocando el sensor del reloj y posteriormente tocando los sensores + o -. A continuación escuchará dos beeps seguidos como confirmación del cambio.

Programación de la Hora de Finalización del Cocinado

1 Toque varias veces el sensor del reloj hasta que el símbolo se ilumine. 2 Seleccione la hora de finalización del cocinado, tocando los sensores + o -. 3 Posteriormente sonarán 2 beeps seguidos, se mostrará el tiempo restante de cocinado y el símbolo parpadeará lentamente, indicando que su horno se apagará de forma automática.

4 Seleccione una referencia y una temperatura de cocinado. 5 Alcanzada la hora seleccionada el horno se desconectará, sonará una señal acústica y el símbolo parpadeará más deprisa. 6 Toque cualquier símbolo del frontal de mandos para detener la señal acústica.

En cualquier momento usted puede modificar la hora de finalización seleccionada, tocando varias veces el sensor del reloj hasta que el símbolo parpadee y posteriormente tocando los sensores + o -. A continuación escuchará dos beeps seguidos como confirmación del cambio.

Puede emplear esta referencia aunque ya esté cocinando con su horno. Para ello siga las instrucciones indicadas salvo la número 4.

Programación de la Duración y Fin del Cocinado

1 Toque el sensor del reloj, el símbolo se iluminará. 2 Seleccione la duración, tocando los sensores + o -. 3 Posteriormente sonarán 2 beeps seguidos, se mostrará el tiempo restante de cocinado y el símbolo parpadeará lentamente. 4 Toque varias veces el sensor del reloj hasta que el símbolo se ilumine. 5 Seleccione la hora de finalización del cocinado, tocando los sensores + o -. 6 Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo permanecerá iluminado. 7 Seleccione una referencia y una temperatura de cocinado. 8 El horno permanecerá desconectado, quedándose iluminado el símbolo y con el símbolo parpadeando lentamente. En la pantalla del reloj verá la hora actual y la luz interior permanecerá apagada. Su horno está programado. 9 Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado. En la pantalla del reloj se verá el tiempo restante de cocinado.

10 Alcanzada la hora seleccionada, el horno se desconectará, sonará una señal acústica y los símbolos ↦ y → parpadearán. 11 Toque en cualquier sensor del frontal de mandos para detener la señal acústica.

Si durante el cocinado usted desea modificar la hora de finalización, toque varias veces el sensor del reloj ⊕ hasta que el símbolo → parpadee. En ese momento usted podrá modificar la hora de finalización tocando los sensores + o -. A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Función seguridad niños

Bloquea el horno, evitando su manipulación por parte de niños pequeños. Para activar la función, toque en el símbolo de forma prolongada, a continuación escuchará un beep prolongado y se verán puntos intermitentes intercalados entre los dígitos del indicador de temperatura (10). Su horno está bloqueado. Para desactivar la función de seguridad niños, debe tocar de forma prolongada el símbolo sonando un beep prolongado.

Atención

En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico y aparecerá parpadeando la indicación 12:00 en el reloj. Deberá ponerlo en hora y programarlo de nuevo.

Tocando en los sensores + o - pondrá el reloj en hora; a continuación escuchará dos beeps seguidos como confirmación de la hora elegida.

Si desea modificar la hora, toque varias veces el sensor reloj (13) hasta que parpadee el indicador. Tocando en los sensores + o - podrá modificar la hora. Finalmente escuchará dos beeps seguidos como confirmación del cambio realizado.

Tras poner el reloj en hora, su horno está listo para cocinar:

1 Toque en el sensor de Puesta en Marcha (18). 2 Toque en el símbolo de la función de cocinado seleccionada.

Manejo de la cavidad inferior del horno

Función Pizza

1 Introduzca la piedra pizza sobre la parrilla en la cavidad inferior del horno. 2 Toque el sensor de Puesta en marcha ① y a continuación el sensor pizza. El horno comenzará a calentar hasta 250 °C. 3 El indicador (2) mostrará 250°C parpadeando. Cuando alcance la temperatura, sonará una señal acústica y es cuando usted deberá colocar la pizza sobre la piedra; a continuación cierre la puerta. El indicador (2) mostrará entonces el tiempo restante de cocinado en minutos y segundos. 4 Si lo desea, puede modificar el tiempo preseleccionado de 12 minutos, tocando el sensor y a continuación los sensores + o -. 5 Transcurrido el tiempo de cocinado, el horno se desconectará y sonará una señal acústica. Toque en cualquier sensor de la cavidad inferior para detener la señal acústica. Finalmente ya puede extraer la pizza.

Recomendación:

Para obtener mejores resultados, cocine las pizzas sin la bandeja para recoger los jugos o caldos del cocinado.

Función Piedra

1 Introduzca la Piedra Grill sobre su propia parrilla (disponibles también en el Accesorio Piedra Grill) en la cavidad inferior del horno. 2 Toque el sensor de Puesta en marcha y a continuación el sensor Piedra, el indicador (2) mostrará el tiempo restante de calentamiento de la piedra en horas y segundos. 3 Transcurrido el tiempo programado, el horno se desconectará y sonará una señal acústica. Toque en cualquier sensor de la cavidad inferior para detener la señal acústica. Finalmente, extraiga la piedra con su propia parrilla y cocine a la piedra en el exterior del horno.

Importante

Si lo desea, puede modificar el tiempo preseleccionado de 25 horas (con un máximo de 30 horas y un mínimo de 5 horas), tocando el sensor y a continuación los sensores + o -.

Función Tostadas

1 Introduzca el pan para tostar sobre la parrilla en la cavidad inferior del horno. 2 Toque el sensor de Puesta en marcha y a continuación el sensor Tostadas, en el indicador (2) se visualizará por defecto P1, que será el programa preseleccionado de esta función. 3 Se definen 4 programas para esta referencia: P1, P2, P3 y P4. Si usted desea modificar a P2, P3 o P4, toque los sensores + o -. Llegado a P4, si vuelve a tocar el sensor +, seleccionará de nuevo P1. 4 Una vez seleccionado el programa, el indicador (2) mostrará el tiempo restante de cocinado (minutos y segundos). La duración de los programas será:

P1: 2 minutos 15 segundos P2: 3 minutos P3: 4 minutos P4: 5 minutos

5 Transcurrido el tiempo programado, el horno se desconectará y sonará una señal acústica. Toque en cualquier sensor de la cavidad inferior para detener la señal acústica. Finalmente, ya puede extraer las tostadas.

Recomendación:

Para obtener los mejores resultados, tuesta el pan sin la bandeja para recoger los jugos o caldos del cocinado, así no será necesario dar la vuelta al pan para tostarlo por las dos caras.

Realice un máximo de 6 tostadas con pan de molde, así obtendrá un tostado más uniforme.

Funciones Grill Superior y Doble Grill

Toque el sensor de Puesta en marcha y a continuación toque el sensor de la función deseada Grill Superior o Doble Grill.

Si necesita modificar la temperatura seleccionada, toque el sensor y a continuación los sensores + o -. La temperatura máxima en estas funciones es de 200 °C.

Función seguridad niños

Bloquea la hora, evitando su manipulación por parte de niños pequeños. Para activar la función, toque el símbolo de forma prolongada; a continuación escuchará un beep prolongado y se verán puntos intermitentes intercalados entre los dígitos del indicador de temperatura (2). Su hora quedará bloqueada.

Para desactivar la función de seguridad para niños, debe tocar de forma prolongada el símbolo, sonando un beep prolongado.

Panel de control

Modelo HX-45.15

CAVIDAD INFERIOR

Colocar la hora en el reloj electrónico
