Produkttyp	Einbaubackofen
Marke	TEKA
Modelle	HA-900 / HA-935
Backfunktionen	Ober-/Unterhitze, Heißluft, Grill, Großflächengrill, Großflächengrill mit Umluft, Turbo, Auftauen, Unterhitze, Unterhitze mit Umluft, Grill und Unterhitze
Bedienungsart	Mechanischer Timer + Elektronische Uhr
Elektronische Uhr	Zeiteinstellung, Signalton, Garzeit, Garende, Programmierung Dauer+Ende
Innenbeleuchtung	Lampe leuchtet während aller Backfunktionen
Mitgeliefertes Zubehör	Rost, Bratblech, Chromstütze / Teleskopauszug
Tür	Mit Scharnier, muss bei Grillfunktionen geschlossen bleiben
Stromversorgung	Elektrisch (nicht angegeben)
Abmessungen	In der Anleitung nicht angegeben
Gewicht	In der Anleitung nicht angegeben
Pflege und Reinigung	In der Anleitung nicht detailliert
Sicherheit	Automatische Abschaltung am Ende der programmierten Garzeit
Reparaturfähigkeit	Nicht angegeben

Häufig gestellte Fragen - HA-935 - INSTALLATION MANUAL TEKA

Wie stelle ich die elektronische Uhr ein?

Beim Anschluss blinkt die Anzeige 00:00. Verwenden Sie die Tasten + oder -, um die Uhrzeit einzustellen, drücken Sie dann OK. Zwei Signaltöne bestätigen die Einstellung. Um die Uhrzeit zu ändern, drücken Sie die Tasten + oder -, bis die Uhrzeit blinkt, dann OK und justieren.

Wie verwende ich den mechanischen Timer?

Drehen Sie den Timer-Knopf im Uhrzeigersinn bis 120 Minuten, dann gegen den Uhrzeigersinn, um die gewünschte Zeit auszuwählen. Nach Ablauf der Zeit ertönt ein akustisches Signal und der Ofen schaltet sich aus. Stellen Sie die Regler auf 0, um auszuschalten.

Wie programmiere ich die Garzeit?

Drücken Sie die Tasten + oder -, bis das Symbol 'Dauer' aufleuchtet, dann OK. Wählen Sie die Dauer mit + oder -, dann eine Funktion und Temperatur. Der Ofen schaltet sich am Ende automatisch aus.

Wie verwende ich die Grillfunktion?

Wählen Sie die Funktion Grill oder Großflächengrill mit dem Funktionswähler. Die Tür muss geschlossen bleiben. Verwenden Sie den Ofenrost und legen Sie das Bratblech darunter, um die Säfte aufzufangen. Der Grill dient zum oberflächlichen Bräunen.

Kann ich auf mehreren Ebenen gleichzeitig garen?

Ja, mit der Turbo-Funktion wird die Wärme gleichmäßig durch die Turbine verteilt, sodass auf 2 Ebenen gleichzeitig gekocht werden kann. Wählen Sie die Turbo-Funktion und stellen Sie die Temperatur ein.

Wie tau ich Lebensmittel auf?

Verwenden Sie die Turbo-Funktion, indem Sie den Temperaturwähler auf die Auftauposition (spezifisches Symbol) stellen. Die Turbine verteilt die Wärme sanft, um aufzutauen, ohne zu garen.

Was tun bei Stromausfall?

Die Programmierung der elektronischen Uhr wird gelöscht und die Anzeige blinkt 00:00. Sie müssen die Uhrzeit neu einstellen und bei Bedarf die Funktionen neu programmieren.

Wie stoppe ich das akustische Signal?

Drücken Sie eine beliebige Taste, um das akustische Signal zu stoppen. Der Ofen schaltet sich danach wieder ein; denken Sie daran, die Regler auf 0 zu stellen, um ihn vollständig auszuschalten.

Welches Zubehör wird mit dem Ofen geliefert?

Der Ofen wird mit einem Rost, einem Bratblech und einer Chromstütze / Teleskopauszug geliefert. Die Fettpfanne wird ebenfalls erwähnt, um die Kochsäfte aufzufangen.

Wie reinige ich den Ofen?

Die Anleitung gibt keine spezifischen Details zur Reinigung. Es wird empfohlen, das vollständige Benutzerhandbuch für die Reinigungsanweisungen Ihres Modells zu konsultieren.

BEDIENUNGSANLEITUNG HA-935 - INSTALLATION MANUAL TEKA

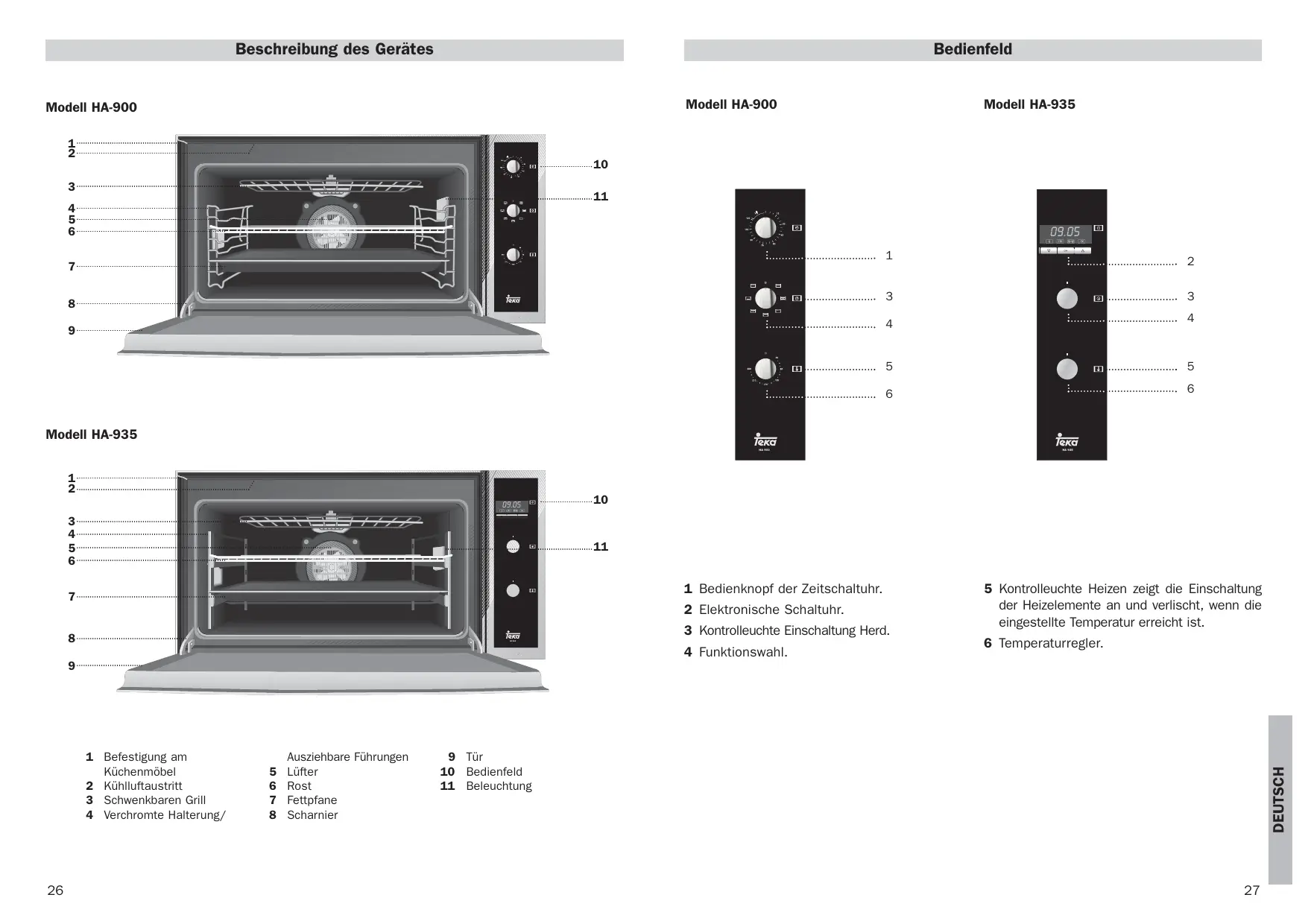

1 Befestigung am Küchenmöbel 2 Kühlluftaustritt 3 Schwenkbarer Grill 4 Verchromte Halterung/

Ausziehbare Führungen

5 Lüfter 6 Rost 7 Fettpfanne 8 Scharnier

9 Tür 10 Bedienfeld 11 Beleuchtung

Bedienfeld

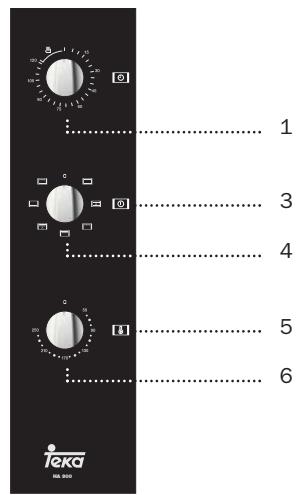

Modell HA-900

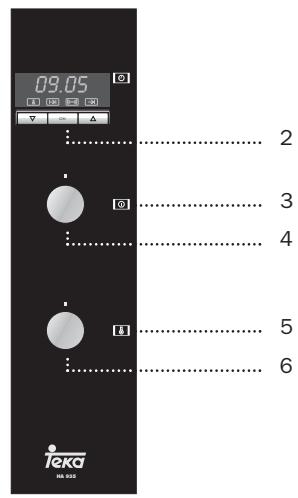

Modell HA-935

1 Bedienknopf der Zeitschaltuhr. 2 Elektronische Schaltuhr. 3 Kontrollleuchte Einschaltung Herd. 4 Funktionswahl.

5 Kontrollleuchte Heizen zeigt die Einschaltung der Heizelemente an und verlischt, wenn die eingestellte Temperatur erreicht ist. 6 Temperaturregler.

Modell HA-900

□/□/□/□

Modell HA-935

/ / / /

Verwendung für Kuchen und Tortenboden, bei denen die Wärmeeinwirkung gleichmäßig sein muß, damit diese gut aufgehen.

Normal mit Umluft

Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Herd.

Grill

Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.

MaxiGrill

Grillen auf größerer Oberfläche und mit größerer Leistung als mit dem Grill, hierdurch erfolgt ein schnelleres Bräunen der Speisen.

MaxiGrill mit Umluft

Gestattet gleichzeitig ein gleichmäßiges Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonders für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die

Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen.

Achtung

Bei Benutzung der Funktionen Grill, MaxiGrill oder MaxiGrill mit Umluft muss die Herdtür geschlossen sein.

Turbo

Der Lüfter verteilt die von einem an der Rückseite des Herds angeordneten Heizwiderstand erzeugte Wärme. Auf Grund der erzeugten gleichmäßigen Temperaturverteilung ist ein Garen in 2 Etagen gleichzeitig möglich.

Wenn Sie den Temperaturregler auf null stellen, können Sie mit dieser Funktion die Nahrungsmittel auftauen.

Unterhitze

Es wird nur von der Unterseite Wärme zugeführt. Geeignet zum Anwärmen von Tellern, zum Aufgehen von Teigmassen oder für ähnliche Anwendungen.

Unterhitze mit Umluft

Verteilt die im unteren Teil des Herds erzeugte Wärme. Ideal für Gebäck mit Marmeladen- oder Obstfüllung, bei denen eine Erwärmung von unten erfolgen muss. Der Herd muss immer vorgeheizt werden.

Grill und Unterhitze

Besonders geeignet zum Braten. Kann für Stücke mit beliebiger Größe eingesetzt werden.

Achtung

Die Beleuchtung ist bei allen Kochfunktionen eingeschaltet.

Bedienung des Herds

Modell HA-900

Manueller Betrieb des Herds

1. Drehen Sie den Drehknopf der Schaltuhr in die Stellung. 2. Wählen Sie eine Kochfunktion aus und stellen Sie die gewünschte Temperatur ein. 3. Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung □.

Betrieb des Herds mit Schaltuhr

Ermöglicht das Garen während einer vorher eingestellten Dauer. Hierzu gehen Sie wie folgt vor:

1. Wählen Sie eine Funktion aus und stellen Sie die gewünschte Temperatur ein. 2. Drehen Sie den Bedienknopf der Schaltuhr in Uhrzeigerrichtung bis auf die Stellung "120 Minuten" und anschließend in entgegengesetzter Richtung bis zum Erreichen der gewünschten Garzeit. 3. Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal und der Herd wird abgeschaltet. 4. Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung □.

Modell HA-935

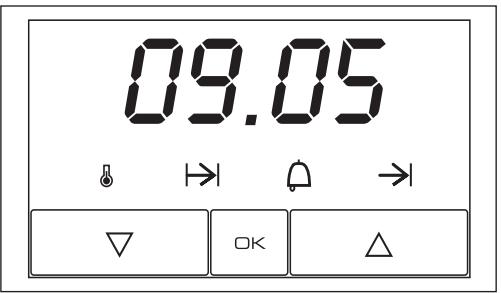

Stellen der elektronischen Schaltuhr

Nach dem Einsatz zeigt die elektronische Schaltuhr 00.00 an. Durch Betätigen der Tasten ∇ oder △ wird die Uhr gestellt; anschließend werden zwei kurze Signaltöne zur Bestätigung der eingestellten Uhrzeit abgegeben.

Zur Veränderung der eingestellten Uhrzeit betätigen Sie die Taste ∇ oder △ so oft, bis die aktuelle Uhrzeit blinkt. Drücken Sie anschließend die Taste OK. Jetzt können Sie die Uhrzeit mit den Tasten ∇ oder △ einstellen. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signaltönen bestätigt.

Manueller Betrieb

Nach dem Stellen der Uhr ist der Herd betriebsbereit. Wählen Sie die Garfunktion aus und stellen Sie die gewünschte Temperatur ein.

Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung □.

Funktionen der elektronischen Schaltuhr

Signalgeber: Sendet ein akustisches Signal nach Ablauf der eingestellten Zeit aus, der Herd muss hierzu nicht eingeschaltet sein.

Dauer des Garvorgangs: Gestattet das Garen während der eingestellten Zeit, anschließend wird der Herd automatisch abgeschaltet.

Endzeit des Garvorgangs: Gestattet das Garen bis zu der eingestellten Zeit, anschließend wird der Herd automatisch abgeschaltet.

Dauer und Ende des Garvorgangs: Mit Hilfe dieser Funktion können Sie die Dauer des Garvorgangs und die Uhrzeit einstellen, zu welcher dieser abgeschlossen sein soll. Mit dieser Funktion wird der Herd zum erforderlichen Zeitpunkt automatisch eingeschaltet, bleibt für die gewählte Dauer in Betrieb und schaltet sich automatisch zu der gewählten Endzeit aus (Ende des Garvorgangs).

Programmierung des Signalgebers

1 Betätigen Sie die Taste △ bis das Symbol aufleuchtet. Drücken Sie anschließend OK. 2 Stellen Sie mit den Tasten ∇ oder △ die Zeit ein, nach der die Schaltuhr das Signal abgeben soll.

3 Anschließend hören Sie zwei kurze Signaltöne, es wird die Restzeit bis zum Ertönen des akustischen Signals angezeigt und das Symbol ◯ blinkt. Wenn Sie die eingestellte Zeit verändern möchten, drücken Sie die Taste OK etwas länger, bis die aktuelle Zeit angezeigt wird. Betätigen Sie die Taste △ bis das Symbol aufleuchtet und drücken Sie dann OK, jetzt können Sie die eingestellte Zeit mit den Tasten ∇ oder △ verändern. 4 Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal und das Symbol blinkt schneller. 5 Durch Betätigen einer beliebigen Taste wird das Signal abgestellt.

Programmierung der Garzeiten

1 Betätigen Sie die Taste ∇ oder △ bis das Symbol ↦ aufleuchtet. Drücken Sie anschließend OK. 2 Stellen Sie mit den Tasten ∇ oder △ die gewünschte Garzeit ein. 3 Anschließend werden zwei kurze Signaltöne abgegeben, es wird die Restzeit bis zum Ablauf der Garzeit angezeigt und das Symbol ↦ leuchtet ständig.

Drucken Sie zur Einstellung der Zeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol blinkt. Bestätigen Sie mit der Taste OK, mit oder können Sie die Zeit einstellen. 4 Wählen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein. 5 Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal, auf dem Display wird End angezeigt und das Symbol → blinkt. 6 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet. 7 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Programmierung der Uhrzeit für das Ende des Garvorgangs

1 Betätigen Sie die Taste oder bis das Symbol → aufleuchtet. Drücken Sie anschließend OK. 2 Stellen Sie die gewünschte Uhrzeit für die Beendigung des Garvorgangs mit den Tasten ∨ und △ ein. 3 Anschließend werden zwei kurze Signaltöne abgegeben, es wird die Restzeit bis zum Ablauf der Garzeit angezeigt und das Symbol → leuchtet ständig.

Drücken Sie zur Einstellung der Zeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol → blinkt. Bestätigen Sie mit der Taste OK, mit oder können Sie jetzt die Zeit einstellen.

4 Wählen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein. 5 Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal, auf dem Display wird End angezeigt und das Symbol → blinkt. 6 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet. 7 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

Programmierung der Dauer der Garzeit und der Uhrzeit für dessen Beendigung.

1 Betätigen Sie die Taste oder bis das Symbol aufleuchtet. Drücken Sie anschließend OK. 2 Stellen Sie mit den Tasten oder die gewünschte Garzeit ein. 3 Anschließend werden zwei kurze Signaltöne abgegeben, es wird die Restzeit bis zum Ablauf der Garzeit angezeigt und das Symbol leuchtet ständig. 4 Betätigen Sie die Taste oder bis das Symbol → aufleuchtet. Drücken Sie anschließend OK. 5 Stellen Sie die gewünschte Uhrzeit für die

Beendigung des Garvorgangs mit den Tasten und ein.

6 Anschließend werden zwei kurze Signaltöne abgegeben, auf dem Display erscheint Auto und die Symbole → und → leuchten. Damit ist die Uhr programmiert, der Herd ist ausgeschaltet.

Drücken Sie zur Einstellung der Garzeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol → blinkt. Drücken Sie zur Einstellung der Endzeit die Taste oder so oft, bis die aktuelle Zeit angezeigt wird und das Symbol → blinkt. Bestätigen Sie mit der Taste OK, mit oder können Sie die Zeit einstellen.

7 Wählen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein. 8 Bei Erreichen der Uhrzeit für den Beginn des Garvorgangs schaltet sich der Herd ein und führt den Garvorgang während der eingestellten Zeitdauer aus, auf dem Display wird die Restzeit angezeigt. 9 Bei Erreichen der Endzeit schaltet sich der Herd ab, es ertönt ein akustisches Signal, auf dem Display wird End angezeigt und die Symbole → und → blinken.

10 Betätigen Sie eine beliebige Taste zum Abstellen des Signaltons, hierdurch wird der Herd erneut eingeschaltet. 11 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung.

Achtung

Bei einem Ausfall der elektrischen Stromversorgung wird die gesamte Programmierung der elektronischen Schaltuhr gelöscht, als Uhrzeit wird 00:00 blinkend angezeigt. Sie müssen diese anschließend stellen und erneut programmieren.
