Produkttyp	Einbaubackofen
Marke	TEKA
Modell	HX-740
Bedienfeld	Touch-Control elektronische Uhr
Garfunktionen	Ober-/Unterhitze, Umluft, Maxigrill mit Umluft, Maxigrill, Grill, Grill + Unterhitze, Unterhitze, Auftauen
Schnellaufheizung	Ja, Aktivierung durch Taste ^
Elektronischer Programmierer	Kurzzeitwecker, Garzeit, Endezeit, Dauer + Ende
Kindersicherung	Ja, Bediensperre
Innenbeleuchtung	Lampe leuchtet während aller Garfunktionen
Tür	Geschlossen bei Grillbetrieb
Mitgeliefertes Zubehör	Rost, Backblech, Bratblech, Chromgestell
Stromversorgung	Netzanschluss (230 V / 50 Hz typisch)
Pflege	Glasfläche der Bedienung reinigen, keine Hindernisse
Reset	Nach Stromausfall aus- und wieder einstecken

Häufig gestellte Fragen - HX-740 - INSTALATION MANUAL TEKA

Wie stelle ich die Zeit der elektronischen Uhr ein?

Beim ersten Einschalten blinkt die Uhr auf 12:00. Drücken Sie die Symbole + oder -, um die Zeit einzustellen. Um die Zeit später zu ändern, berühren Sie gleichzeitig die Symbole + und -, bis die Zeit blinkt, und stellen Sie dann mit + oder - ein.

Wie verwende ich die Schnellaufheizfunktion?

Wählen Sie eine Funktion und eine Temperatur, drücken Sie dann das Symbol ^. Der Ofen heizt schnell auf. Das Symbol erlischt, wenn die Temperatur erreicht ist. Dann die Speisen hineingeben.

Wie programmiere ich die Garzeit?

Drücken Sie das Symbol (Dauer). Stellen Sie die Dauer mit + oder - ein. Bestätigen Sie, wählen Sie dann eine Funktion und eine Temperatur. Der Ofen schaltet sich automatisch am Ende der Zeit aus. Ein akustisches Signal ertönt.

Wie programmiere ich die Endezeit?

Drücken Sie das Symbol →. Stellen Sie die Endezeit mit + oder - ein. Bestätigen Sie, wählen Sie dann eine Funktion und eine Temperatur. Der Ofen schaltet sich zur programmierten Zeit aus.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Symbole -, + und ^, bis ein langer Piepton ertönt. Ein leuchtender Punkt bewegt sich auf dem Display. Zum Deaktivieren wiederholen Sie den gleichen Vorgang.

Was tun bei einem Stromausfall?

Jede Programmierung wird gelöscht. Die Uhr blinkt auf 12:00. Die Uhr muss neu gestellt und die gewünschten Funktionen erneut programmiert werden.

Welche Garfunktionen sind verfügbar?

Die Funktionen sind: Ober-/Unterhitze, Umluft, Maxigrill mit Umluft, Maxigrill, Grill, Grill + Unterhitze, Unterhitze und Auftauen.

Kann ich den Grill bei geöffneter Tür verwenden?

Nein, bei Verwendung der Funktionen Grill, Maxigrill oder Maxigrill mit Umluft muss die Tür aus Sicherheits- und Effizienzgründen geschlossen bleiben.

Wie reinige ich das Touch-Bedienfeld?

Achten Sie darauf, dass die Glasfläche der Bedienung sauber und frei von Hindernissen ist. Reinigen Sie mit einem weichen Tuch und einem nicht scheuernden Reinigungsmittel. Vermeiden Sie Kratzer.

Was tun, wenn die Uhr nicht richtig reagiert?

Ziehen Sie den Ofen vom Stromnetz, warten Sie einige Augenblicke und schließen Sie ihn wieder an. Die Sensoren kalibrieren sich automatisch neu.

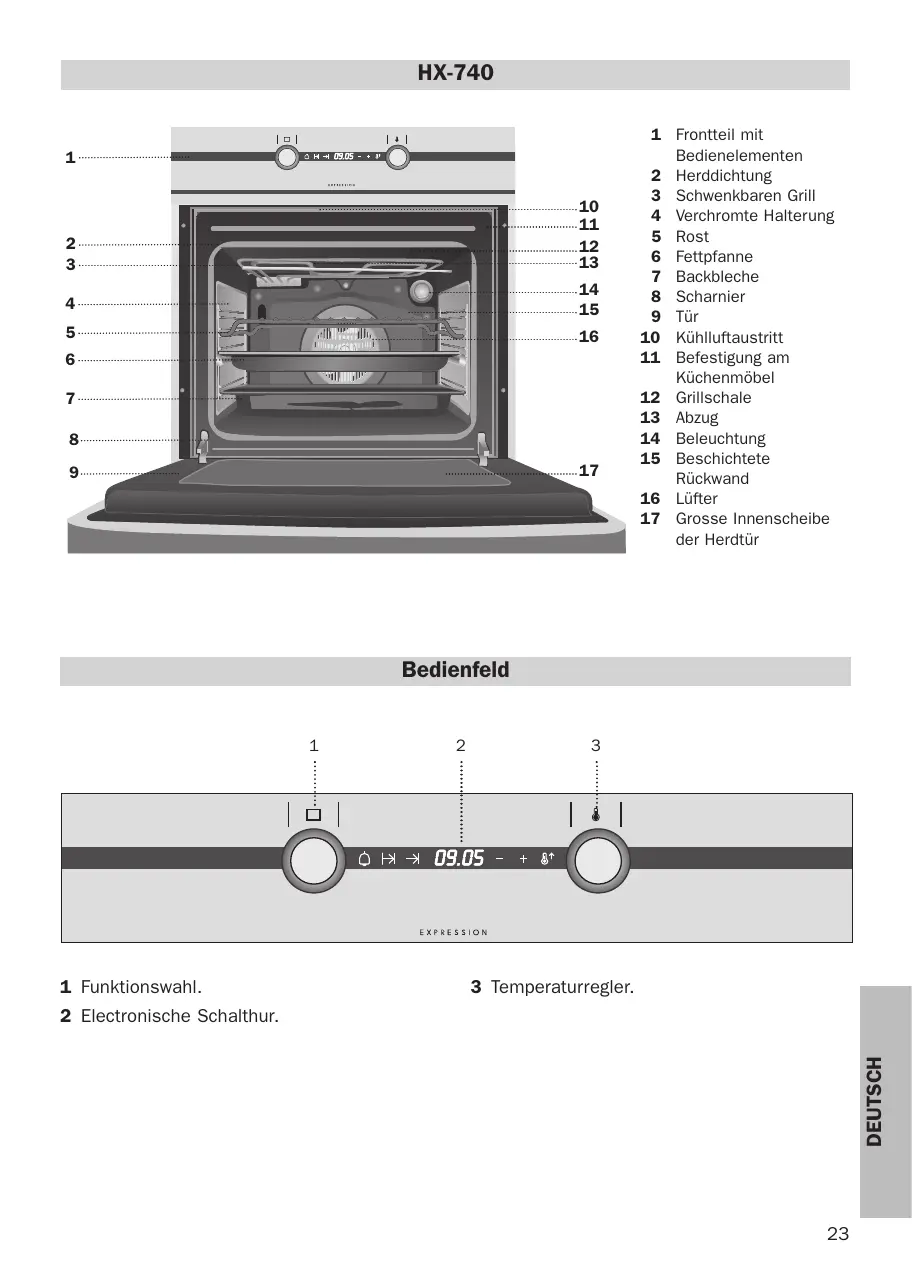

BEDIENUNGSANLEITUNG HX-740 - INSTALATION MANUAL TEKA

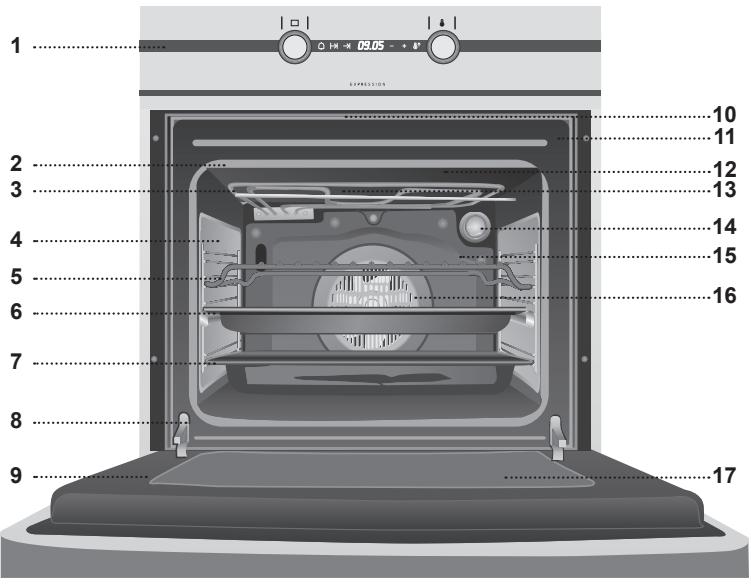

1 Frontteil mit Bedienelementen 2 Herddichtung 3 Schwenkbarer Grill 4 Verchromte Halterung 5 Rost 6 Fettpfanne 7 Backbleche 8 Scharnier 9 Tür

10 Kühlflutaustritt 11 Befestigung am Küchenmöbel 12 Grillschale 13 Abzug 14 Beleuchtung 15 Beschichtete Rückwand 16 Lüfter 17 Große Innenscheibe der Herdtür

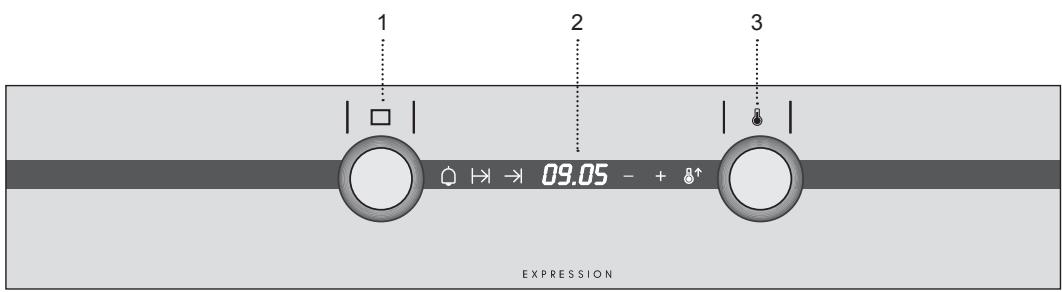

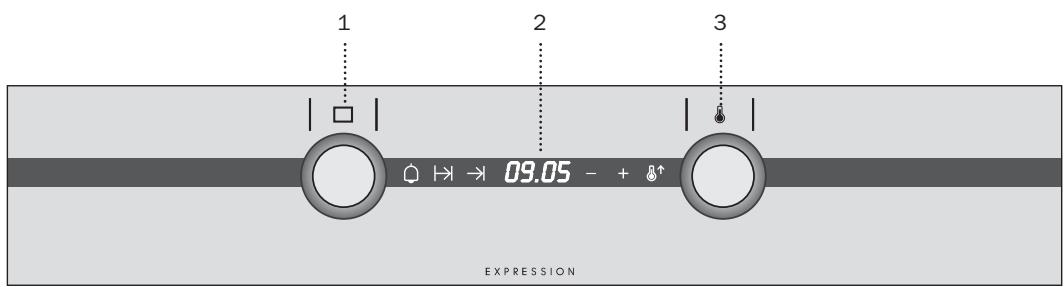

Bedienfeld

1 Funktionswahl. 2 Elektronische Schaltuhr.

3 Temperaturregler.

Ausschalten des Herds

Normal mit Umluft

Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Herd.

Normal

Verwendung für Kuchen und Tortenböden, bei denen die Wärmeeinwirkung gleichmäßig sein muss, damit diese gut aufgehen.

MaxiGrill mit Umluft

Gestattet gleichzeitig ein gleichmäßiges Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonders für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen.

MaxiGrill

Grillen auf größerer Oberfläche und mit größerer Leistung als mit dem Grill, hierdurch erfolgt ein schnelleres Bräunen der Speisen.

Grill

Gratinieren und Anbräunen. Gestattet das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.

Achtung

Bei Benutzung der Funktionen Grill, MaxiGrill oder MaxiGrill mit Umluft muss die Herdtür geschlossen sein.

Grill und Unterhitze

Besonders geeignet zum Braten. Kann für Stücke mit beliebiger Größe eingesetzt werden.

Unterhitze

Es wird nur von der Unterseite Wärme zugeführt. Geeignet zum Anwärmen von Tellern, zum Aufgehen von Teigmassen oder für ähnliche Anwendungen.

* Auftauen

Ideal für schonendes Auftauen von feinen Speisen, die kalt verwendet werden, wie z. B. Sahne, Vanillesoße, Teig, Kuchen, Obst...

Achtung

Die Beleuchtung ist bei allen Kochfunktionen eingeschaltet.

Achtung

Ihre Elektronikuhr verfügt über eine TouchControl-Technologie. Zur Bedienung reicht es aus, die Glas-Symbole mit dem Finger zu berühren.

Die Empfindlichkeit der Touch-Control passt sich fortwährend den Umgebungsbedingungen an. Beim Anschluss des Backofens an das Stromnetz achten Sie darauf, dass die Glasoberfläche der Vorderseite der Bedienelemente sauber und frei von jeglichen Verunreinigungen ist.

Wenn beim Berühren des Glases mit dem Finger die Uhr nicht richtig reagiert, muss der Backofen vom Stromnetz getrennt und nach einem kurzen Moment wieder angeschlossen werden. Dadurch werden die Sensoren automatisch justiert und reagieren wieder auf die Fingerberührung.

Einstellen der Uhrzeit der Elektronikuhr

Wenn Sie den Backofen an das Netz anschließen, blinkt auf der Uhr die Anzeige 12:00 und die Symbole + und - leuchten auf. Um die Uhrzeit einzustellen, berühren Sie auf dem Glas die Symbole + oder -; danach ertönen 2 aufeinanderfolgende Pieptöne zur Bestätigung der gewählten Zeiteinstellung.

Zur Änderung der Uhrzeit müssen Sie gleichzeitig die Symbole + und - drücken, bis die aktuelle Zeit in der Anzeige blinkt. Danach können Sie durch Berühren der Symbole + oder - die Uhrzeit verändern. Abschließend ertönen 2 aufeinanderfolgende Pieptöne zur Bestätigung der Änderung.

Manueller Betrieb

Nach Einstellung der Uhrzeit ist der Backofen funktionsbereit. Durch Drücken und Drehen der Bedienelemente können Sie Temperatur und Garfunktionen wählen.

Während der Garzeit leuchtet das Symbol @ auf, das anzeigt, dass der Backofen in diesem Moment in der Heizphase ist.

Um den Backofen abzustellen, drehen Sie den Knopf auf ; danach drücken Sie den Knopf, damit dieser in der Versenkung verschwindet.

Funktionen der Elektronikuhr

Schnellaufheizung: Ermöglicht das schnelle Aufheizen des Ofens, wenn er kalt ist.

Timer: Erzeugt ein Signal am Ende der eingestellten Zeit, unabhängig davon, ob der Backofen heizt oder nicht.

Garzeit-Dauer: Ermöglicht das Garen während der gewählten Zeit, danach schaltet sich der Backofen automatisch aus.

Garzeit-Ende: Ermöglicht das Garen bis zu einer vorgewählten Zeit; danach schaltet sich der Backofen automatisch ab.

Garzeit-Dauer und Garzeit-Ende: Ermöglicht die Einstellung der Dauer und des Endzeitpunkts der Garung. Mit dieser Funktion schaltet sich der Backofen automatisch zur passenden Uhrzeit für die vorgewählte Garzeit (Dauer) ein und schaltet sich automatisch beim Erreichen der eingestellten Zeit (Garzeit-Ende) ab.

Kindersicherung: Diese Funktion blockiert den Backofen und vermeidet dadurch die Manipulation durch Kleinkinder.

Schnellaufheizung

1 Wählen Sie eine Garfunktion und eine Temperatur. 2 Berühren Sie auf dem Glasfeld das Symbol \(\mathbb{B}^{\dagger}\); danach blinkt dieses Symbol, und der Backofen beginnt mit der Schnellaufheizung. Wenn die gewünschte Temperatur erreicht ist, erlischt das Symbol \(\mathbb{B}^{\dagger}\).

Sie können diese Funktion abschalten, indem Sie das Symbol \(\mathbb{B}^{\dagger}\) nochmals berühren.

Wichtig

Wir empfehlen, das Gargut erst in den Backofen zu schieben, wenn die Aufheizphase beendet und das Symbol \(\mathbb{S}^{\dagger}\) erloschen ist.

Programmierung des Timers

1 Berühren Sie auf dem Glasbedienfeld das Symbol , das dann anfängt zu blinken. Auf dem Display sehen Sie nun die Anzeige 00:00, und die Symbole + und - leuchten auf. 2 Durch Berühren der Symbole + oder - stellen Sie die gewünschte Zeit ein. 3 Danach sind 2 aufeinanderfolgende Pieptone zu hören, das Symbol \(\mathring{\mathbb{Q}}\) blinkt, und das Display zeigt die verbleibende Zeit an. 4 Nach Ablauf der programmierten Zeit ertönt ein Signal. 5 Berühren Sie irgendein Symbol, um das Signal abzustellen, und das Symbol Č erlischt.

Sie können die gewählte Dauer jederzeit ändern, indem Sie das Symbol und danach die dann aufleuchtenden Symbole + oder - berühren. Danach ertönen 2 aufeinanderfolgende Pieptone zur Bestätigung der Änderung.

Programmierung der Gardauer

1 Berühren Sie auf dem Glasbedienfeld das Symbol \(\nrightarrow\), das dann anfängt zu blinken. Auf dem Display sehen Sie nun die Anzeige 00:00, und die Symbole + und - leuchten auf. 2 Indem Sie + oder - berühren, wählen Sie die Gardauer. 3 Danach sind 2 aufeinanderfolgende Pieptone zu hören, das Symbol \(\nrightarrow\) blinkt, und das Display zeigt die verbleibende Zeit bis zum automatischen Abschalten des Backofens an. 4 Wählen Sie eine Funktion und eine Gartemperatur. 5 Nach Ablauf der Garzeit schaltet sich der Backofen ab, und es ertönt ein Signal. 6 Berühren Sie irgendein Symbol, um das Signal abzustellen, und der Backofen schaltet sich wieder ein.

7 Drehen Sie die Bedienknöpfe auf \(\square\), um den Backofen ganz abzustellen.

Sie können die gewählte Dauer jederzeit ändern, indem Sie das Symbol \(\Vdash\) und die dann aufleuchtenden Symbole + oder - berühren. Danach ertönen 2 aufeinanderfolgende Pieptone zur Bestätigung der Änderung.

Programmierung des Garzeitendes

1 Berühren Sie auf dem Glasbedienfeld das Symbol →, das dann anfängt zu blinken. Auf dem Display sehen Sie nun die aktuelle Uhrzeit, und die Symbole + und - leuchten auf. 2 Durch Berühren der Symbole + oder - stellen Sie das gewünschte Garzeitende ein. 3 Danach ertönen 2 aufeinanderfolgende Pieptone, die aktuelle Uhrzeit wird angezeigt, und das Symbol → leuchtet permanent und zeigt damit an, dass der Backofen sich automatisch abschalten wird. 4 Wählen Sie eine Funktion und eine Gartemperatur. 5 Wenn die eingestellte Uhrzeit erreicht ist, schaltet sich der Backofen ab; es ertönt ein Signal und das Symbol → blinkt. 6 Berühren Sie irgendein Symbol, um das Signal abzustellen, und der Backofen schaltet sich wieder ein. 7 Drehen Sie die Bedienknöpfe auf □, um den Backofen ganz abzustellen.

Sie können jederzeit das Garzeitende sehen, wenn Sie das Symbol → berühren. So können Sie auch die eingestellte Zeit ändern, indem Sie die Symbole + oder - berühren, die erleuchtet sind. Danach ertönen 2 aufeinanderfolgende Pieptone zur Bestätigung der Änderung.

Sie können diese Funktion auch benutzen, wenn der Backofen bereits in Betrieb ist. Dazu befolgen Sie einfach diese Anleitung, außer Punkt 4.

Programmierung der Gardauer und des Garzeitendes

1 Berühren Sie auf dem Glasbedienfeld das Symbol ⊢, das dann anfängt zu blinken. Auf dem Display sehen Sie nun die Anzeige 00:00, und die Symbole + und - leuchten auf. 2 Indem Sie + oder - berühren, wählen Sie die Gardauer. 3 Danach sind 2 aufeinanderfolgende Pieptone zu hören, das Symbol ↦ blinkt, und das Display zeigt die verbleibende Zeit bis zum automatischen Abschalten des Backofens an. 4 Berühren Sie auf dem Glasbedienfeld das Symbol →, das dann anfängt zu blinken. Auf dem Display sehen Sie nun die aktuelle Uhrzeit, und die Symbole + und - leuchten auf. 5 Durch Berühren der Symbole + oder - stellen Sie das gewünschte Garzeitende ein. 6 Danach sind 2 aufeinanderfolgende Pieptone zu hören, die aktuelle Uhrzeit wird angezeigt, und das Symbol → leuchtet auf. 7 Wählen Sie eine Funktion und eine Gartemperatur. 8 Der Backofen bleibt ausgeschaltet, die Symbole ⊢ und → sind erleuchtet. Der Backofen ist nun programmiert. 9 Wenn die eingestellte Uhrzeit des Garbeginns erreicht ist, schaltet sich der Backofen ein und führt die Garung während der vorgewählten Zeit durch. Das Symbol ↦ blinkt. 10 Wird das eingestellte Garzeitende erreicht, schaltet sich der Backofen ab; es ertönt ein Signal und die Symbole ↦ und → blinken.

11 Berühren Sie irgendein Symbol, um das Signal abzustellen, und der Backofen schaltet sich wieder ein. 12 Drehen Sie die Bedienknöpfe auf □, um den Backofen ganz abzustellen.

Während der Garzeit können Sie den Timer umprogrammieren. Berühren Sie dazu zunächst die Symbole ↦ oder → und dann die Symbole + oder -, um die Zeit zu ändern.

Kindersicherung

Um diese Funktion zu aktivieren, drücken Sie gleichzeitig die Symbole - + und , danach ertönt ein langer Piepton, und Sie sehen einen Leuchtpunkt, der sich auf der Uhranzeige bewegt. Die Uhr ist somit blockiert.

Wird die Kindersicherung aktiviert, wenn der Backofen ausgeschaltet ist (Bedienknopf auf ), vermeiden Sie, dass der Backofen angeschaltet wird. Wenn Sie die Kindersicherung während eines Garvorgangs aktivieren, wird dadurch nur die Manipulation der Elektronikuhr vermieden.

Um diese Funktion zu deaktivieren, berühren Sie gleichzeitig die Symbole - + und . Danach ertönt ein langer Piepton.

Achtung

Im Falle eines Stromausfalls wird die gesamte Programmierung der Elektronikuhr gelöscht, und es erscheint die blinkende Anzeige 12:00 auf der Uhr. Sie müssen die Uhr wieder einstellen und erneut programmieren.

1 Bedienfeld 2 Backofenzubehör 3 Grillheizkörper 4 Verchromte Stützen 5 Grill 6 Kuchenblech 7 Tiefes Blech 8 Scharnier 9 Tür

10 Kühlluftaustritt 11 Befestigung am Möbel 12 Grillrost 13 Rauchaustritt 14 Lampe 15 Rückwand 16 Turbine 17 Große Innenscheibe

Bedienfeld
