BEDIENUNGSANLEITUNG BR 1100S NILFISK

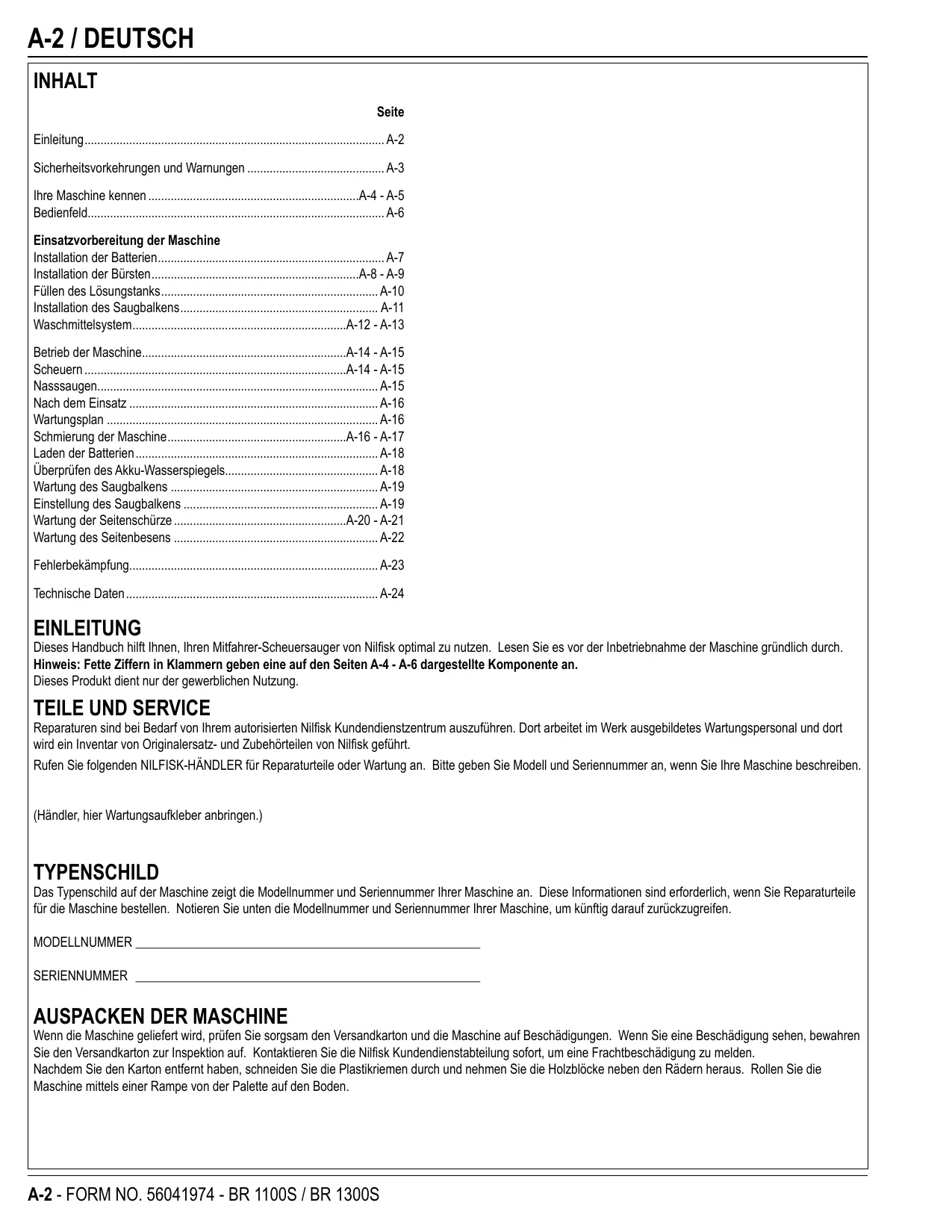

Bedienungsanleitung Originalbetriebsanleitung

Sicherheitsvorkehrungen und Warnungen A-3

Ohre Maschine kennen A-4-A-5

Bedienfeld. A-6

Einsatzvorbereitung der Maschine

Installation der Batterien A-7

Installation der Bürsten A-8 - A-9

Füllendes Lösungstanks. A-10

Installation des Saugbalkens. A-11

Waschmittelsystem A-12-A-13

Betrieb der Maschine. A-14-A-15

Scheuern .A-14-A-15

Nasssaugen.. A-15

Nach dem Einsatz A-16

Wartungsplan A-16

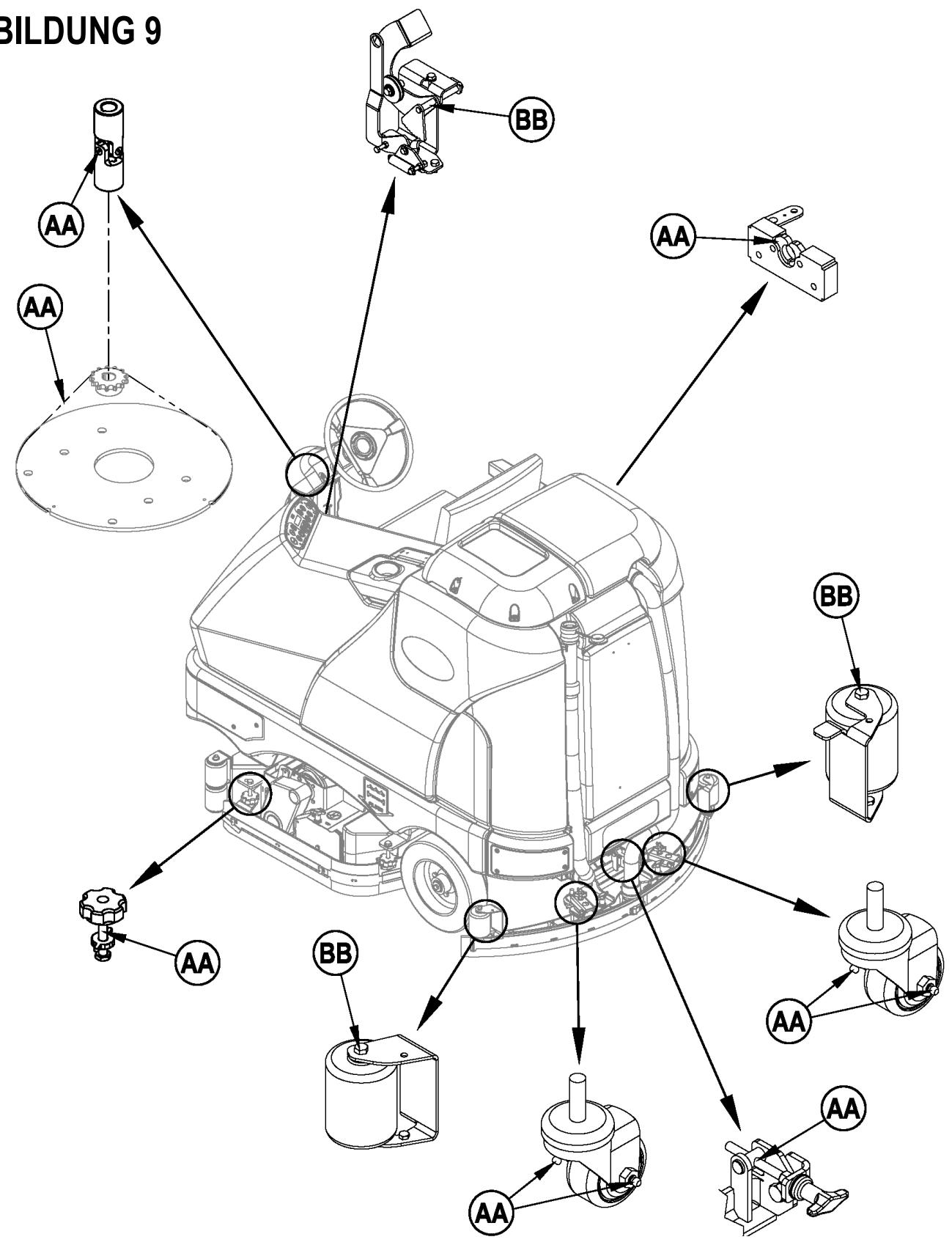

Schmierung der Maschine. A-16 - A-17

Laden der Batterien. A-18

Uberprüfen des Akku-Wasserspiegels. A-18

Wartung des Saugbalkens A-19

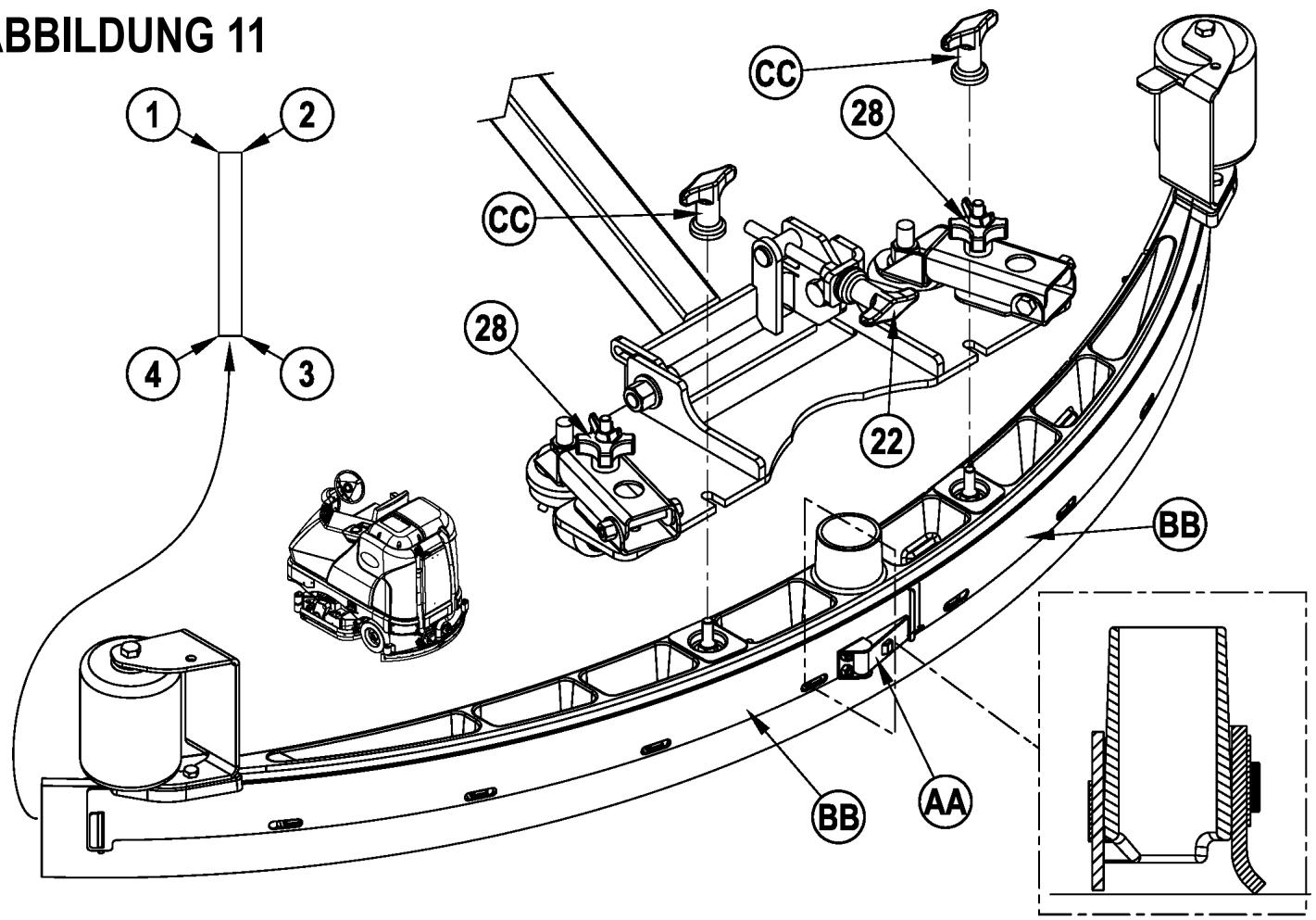

Einstellung des Saugbalkens A-19

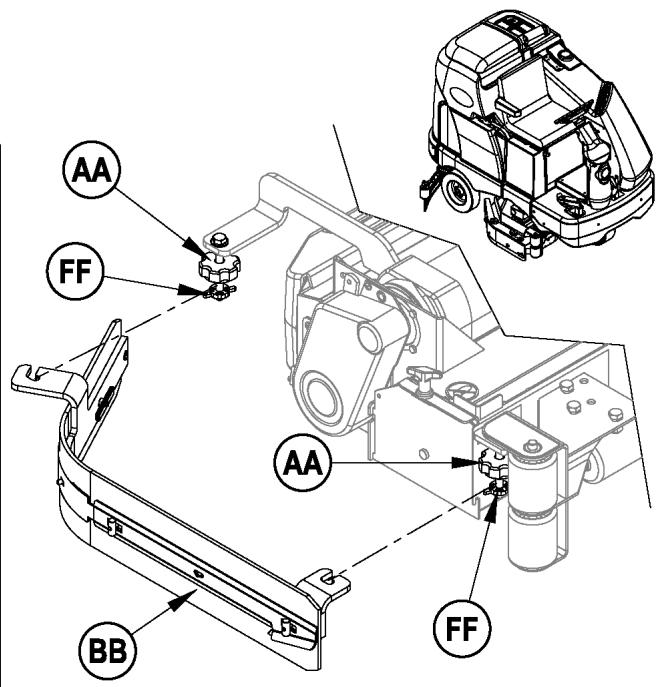

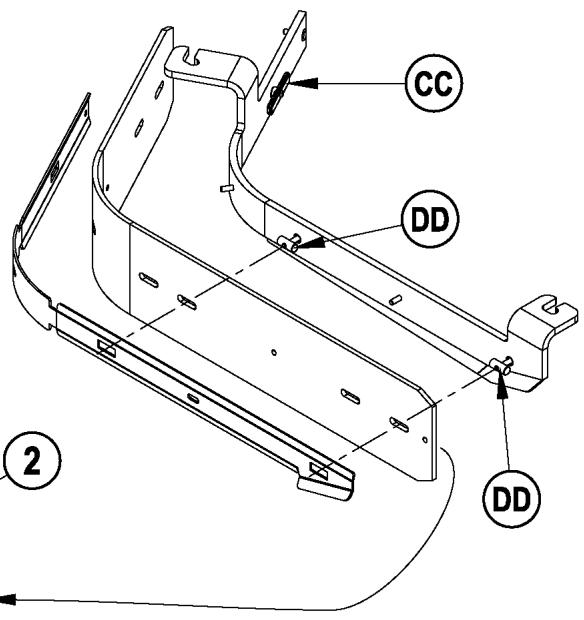

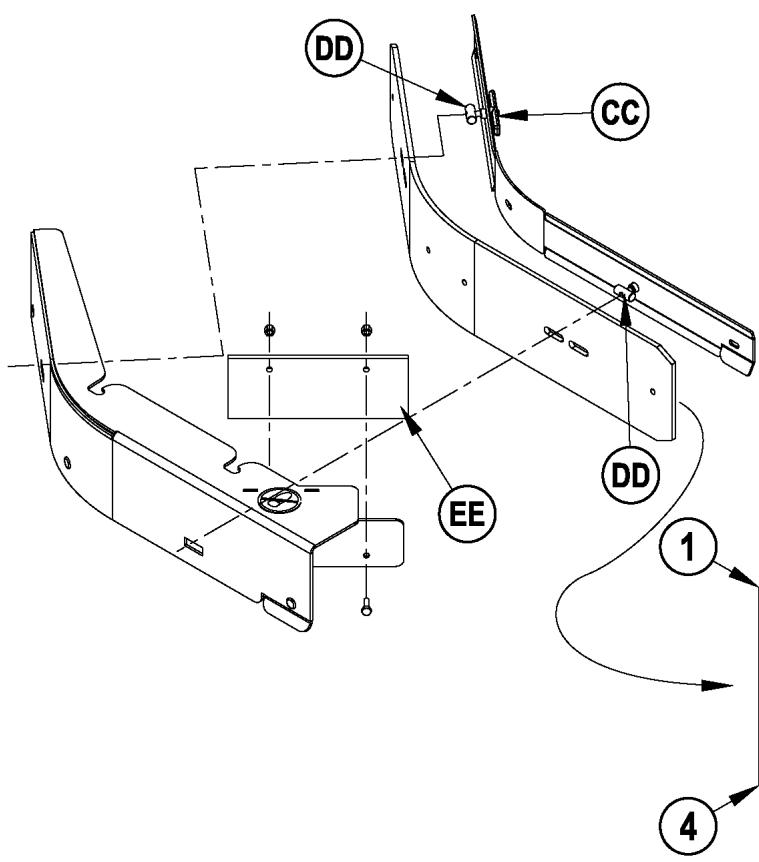

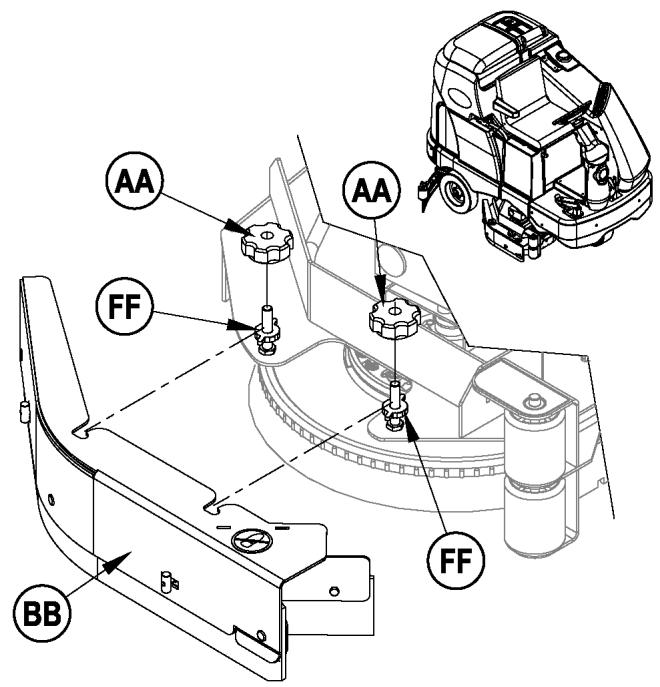

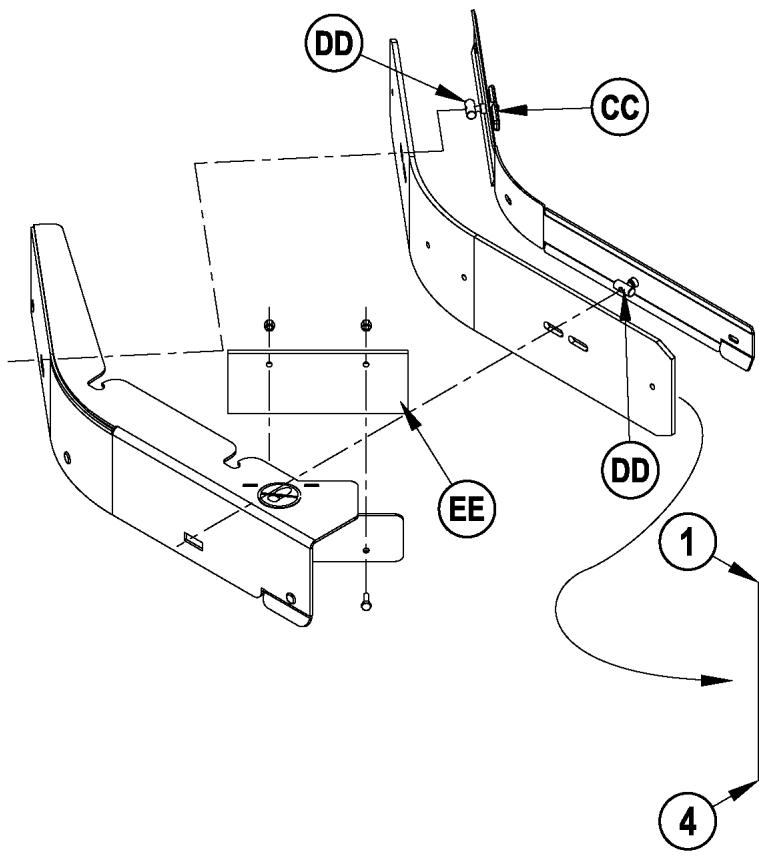

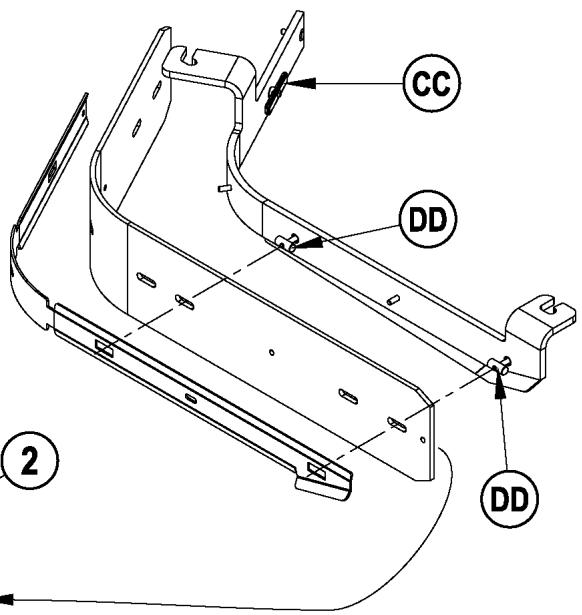

Wartung der Seitenschürze .A-20-A-21

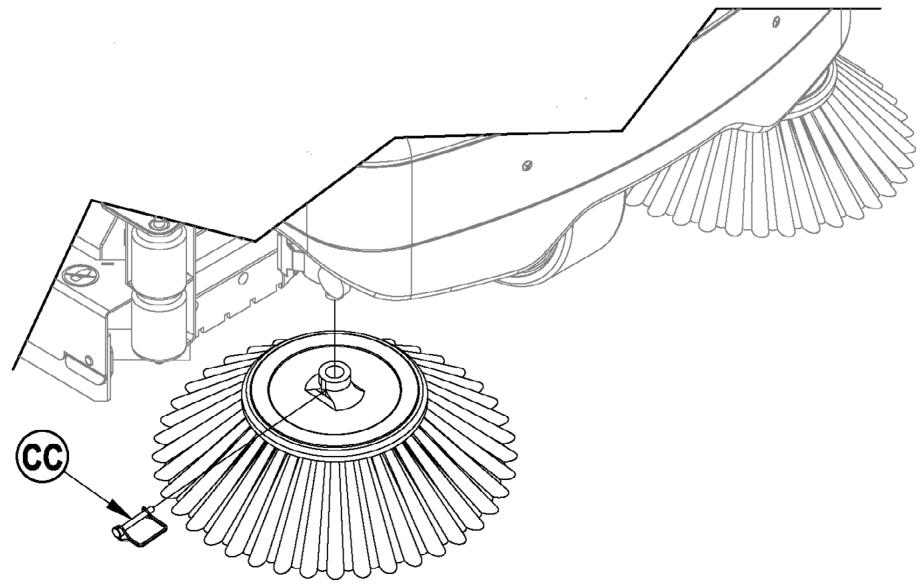

Wartung des Seitenbesens A-22

Fehlerbekämpfung. A-23

Technische Daten. A-24

EINLEITUNG

Dieses Handbuch hift Ihnen, ihren Mitfahrer-Scheuersauger von Nilfisk optimal zu nutzen. Lesen Sie es vor der Inbetriebnahme der Maschine grundlich durch.

Hinweis: Fette Ziffern in Klammern geben eine auf den Seiten A-4 - A-6 dargestelte Komponente an.

Dieses Produkt dient nur der gewerblichen Nutzung.

TEILE UND SERVICE

Reparaturen sind bei Bedarf von Ihrem autorisierten Nilfisk Kundendienstzentrum auszufahren. Dort arbeitet im Werk ausgebildetes Wartungspersonal und Dort wird ein Inventar von Originalersatz- und Zubehörteilen von Nilfisk geführt.

Rufen Sie folgenden NILFISK-HANDLER fur Reparaturteile oder Wartung an.itte geben Sie Modell und Seriennummer an, wenn Sie ihre Maschine beschreiben.

(Handler, hier Wartungsaufkleber anbringen.)

TYPENSCHILD

Das Typenschild auf der Maschine zeigt die Modellnummer und Seriennummer ihrer Maschine an. These Informationen sind erforderlich, wenn Sie Reparaturteile für die Maschine bestehen. Notieren Sie unter die Modellnummer und Seriennummer ihrer Maschine, um künftig darauf zurückzugreifen.

MODELLNUMMER

SERIENNUMBER

AUSPACKEN DER MASCHINE

Wen the Maschine geliefert wird, prufen Sie sorgsam den Versandkarton und die Maschine auf Beschadigungen. Wenn Sie eine Beschadigung siehren, bewahren Sie den Versandkarton zur Inspektion auf. Kontaktieren Sie die Nilfisk Kundendienstabteilung sofort, um eine Frachtbeschadigung zu melden.

Nachdem Sie den Karton entfern haben, schneiden Sie die Plastikriemen durch und erhmen Sie die Holzblöcke herein den Rädern heraus. Rollen Sie die Maschine mittels einer Rampe von der Palette auf den Boden.

SICHERHEITSVORKEHRUNGEN UND WARNINGEN

SYMBOLE

Nilfisk benutz in folgenden Abschnitten Symbole, um auf möglicherweise gefährliche Bedingungen hinzuweisen. Lesen Sie diese Informationen stets sorgsam durch und ergreifen Sie die erforderlichen Schritte, um Personal und Eigentum zu schützen.

GEFAHR!

Dieses Symbol warnt vor sofortigen Gefahren, die zu schweren Körperverletzungen oder Todesfallen führen können.

WARNING!

Warningen weisen auf eine Situation hin, die schwere Körperverletzungen hervorrufen können.

VORSICHT!

Dieses Symbol soll auf eine Situation aufmerksam machen, die geringe Körperverletzungen oder Beschädigungen an der Maschine oder anderen Eigentum verursachen können.

Vor Inbetriebnahme der Maschine sind sümttliche Anweisungen sorgfällig durchzULEsen.

ALLGEMEINE SICHERHEITSANWEISUNGEN

Es werden spezifische Sicherheitsvorkehrungen und Warnungen aufgenommen, um Sie vor potentiellen Gefahren für die Maschine oder vor Verletzungen zu warnen.

WARNING!

• Diese Maschine ist nur durch ordnungsgemäß ausgebildetes und autorisiertes Personal zu benutzen.
• Vermeiden Sie plottliche Stopps mit Beladungen auf Rampen und Gefällen. Meiden Sie ebenfalls abrupte, scharfe Kurven. Fahren Sie abwärts nur mit geringer Geschwindigkeit. Reinigen Sie nur beim Hochfahren auf die Rampe.
• Halten Sie Funken, Flammen und rauchende Materialien von den Batterien fern. Explosive Gase sind beim normalen Betrieb entluftet.
  Beim Laden der Batterien entsteht hochexplosiver gasforniger Wasserstoff. Laden Sie Batterien nur in gut belufteten Bereichen, von offen Flammen enternt. Rauchen Sie nicht beim Laden der Batterien.
• Legen Sie jeglichen Schmuck ab, wenn Sie in der Nähe von Elektrokomponenten arbeiten.
  Drehen Sie den Schlusselschalter ab (O) und trennen Sie die Batterien, bevor Sie Elektrokomponenten instandhalten.
• Arbeitsen Sie nie unter einer Maschine ohne Sicherheitsblöcke oder -ständern zum Abstützen der Maschine.
• Verwenden Sie keine entflammbaren Spülmittel, setzen Sie die Maschine nicht auf oder in der Höhe solcher Mittel ein, und arbeiten Sie nicht in Bereichen, in denen entflammbare Flüssigkeiten vorkommen.
  Reinigen Sie diese Maschine nicht mit einem Druckwäscher.
• Verwenden Sie nur die mit der Maschine gelieferten oder die in der Betriebsanleitung angegebenen Bürsten. Die Verwendung anderer Bürsten kann die Sicherheit beeinträchtigen.

VORSICHT!

• These Maschine ist nicht zum Einsatz auf öffentlichen Wegen oder Straßen gehmigt.
• These Maschine ist nicht zur Beseitigung gesundheitsgeführrdender Stäube geeignet.
• Verwenden Sie keine Aufreiierscheiben und Schleifsteine. Firma Nilfisk kann für keinerlei Schäden zur Verantwortung gezogen werden, die durch Aufreiierscheiben oder Schleifsteine an den Böden entstehen (das Bürstenantriebsystem kann gleichernaß beschädigt werden).
• Stellen Sie beim Betrieb dieser Maschine sichere, dass dritte Parteien, insbesondere Kinder, nicht gefährdet sind.
• Lesen Sie sich vor allen Wartungsfunktionen sorgfältig alle Anleitungen zur betreffenden Funktion durch.
• Lassen Sie die Maschine nicht unbeaufsichtigt zurück, ohne vorher den Schlüsselschalter (O) abgestellt, den Schlüssel entfern und die Feststellbremse gezogen zu haben.
• Drehen Sie den Schlüsselschalter (O) und entfern den Sie den Schlüssel, bevor Sie die Bürsten auswechseln und bevor Sie Zugriffstafeln offen.
  Trefen Sie Vorkehrungen, damit Haare, Schmuck oder lose Kleidungsstücke nicht in die beweglichen Teile gelangen konnen.
• Seien Sie vorsichtig, wenn Sie die Maschine bei Temperaturen von unter 0 Grad bewegen. Wasser in den Lösungs-, Schmutzwasser- oder Waschmitteltanks oder in den Schlauchleitungen können gefrierten und Beschädigungen an den Ventilen und Verbundstücken verursachen. Mit Flüssigkeit für Scheibenwaschanlagen durchspälen.
  Vor der Verschrottung der Maschine sind aus ihr die Batterien zu entfernen. Batterien müssen den geltenden lokalen Umweltvorschriften entsprechend sichere entsorgt werden.
• Nicht für Oberflächen mit einem Neigungsgrad geeignet, der die Markierung auf der Maschine überschreitet.
  Vor Inbetriebnahme der Maschine messen alle Turen und Abdeckungen an die Stellen platziert werden wie im Handbuch beschrieben.

DIESE ANLEITUNG BITTE AUFBEWAHREN

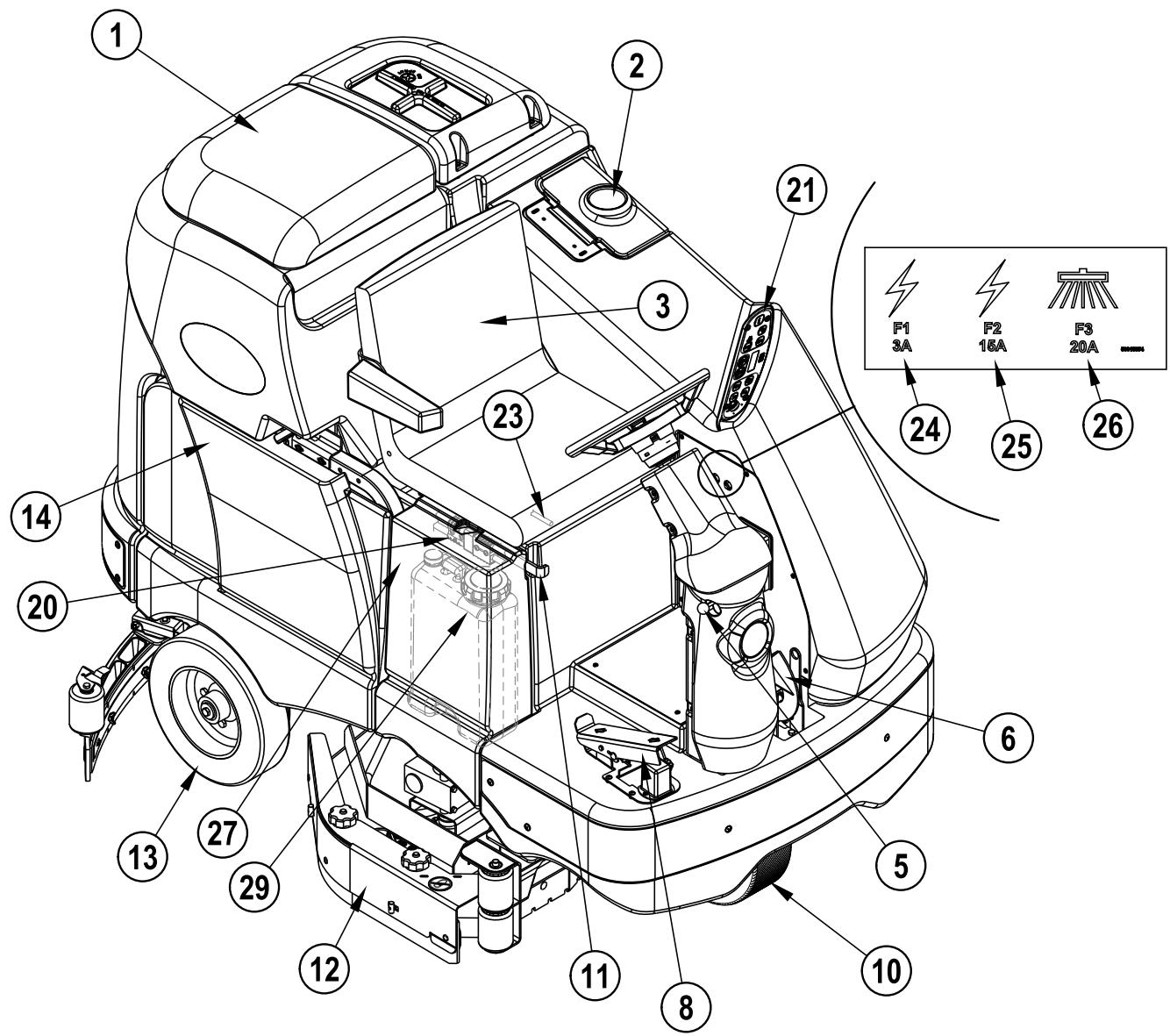

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

Beim Lesen dieser Betriebsanleitung werden Ihnen hin und wieder fertigdruckte Zahlen oder Buchstaben in Klammern begegen - beispielsweise: (2). Diese Zahlen beziehen sich, sofern nichts andere vermerkt ist, auf eine auf diesen Seiten dargestelle Komponente. Blättern Sie zu diesen Seiten zurück, falls Sie bei der Lokalisierung eines im Text erwähnten Teils Hilfe benötigen. HINWEIS: Siehe Wartungshandbuch für detailierte Erläuterungen zum jedem, auf den nachsten 4 Seiten abgebildeten Teil.

1 Deckel des Schmutzwassertanks
2 Deckel des Einfullstutzens des Lösungsmitteltanks
3 Fahrensitz
4 Ablassschlauch des Lösungsmitteltanks
5 Knopf zur Lenksäulenverstellung
6 Bremspedal/Feststellbremse
7 Unterdruck-Abschaltventil für Lösung
8 Fahrpedal Richtung/Geschwindigkeit
9 Einfülltrichter (nur Zylindermodelle)
10 Antriebs- und Steuerrad
11 Notaus-Schalter / Batterie-Trenner
12 Scheuerdeck
13 Hinterrad
14 Batteriefach (unter Schmutzwassertank)

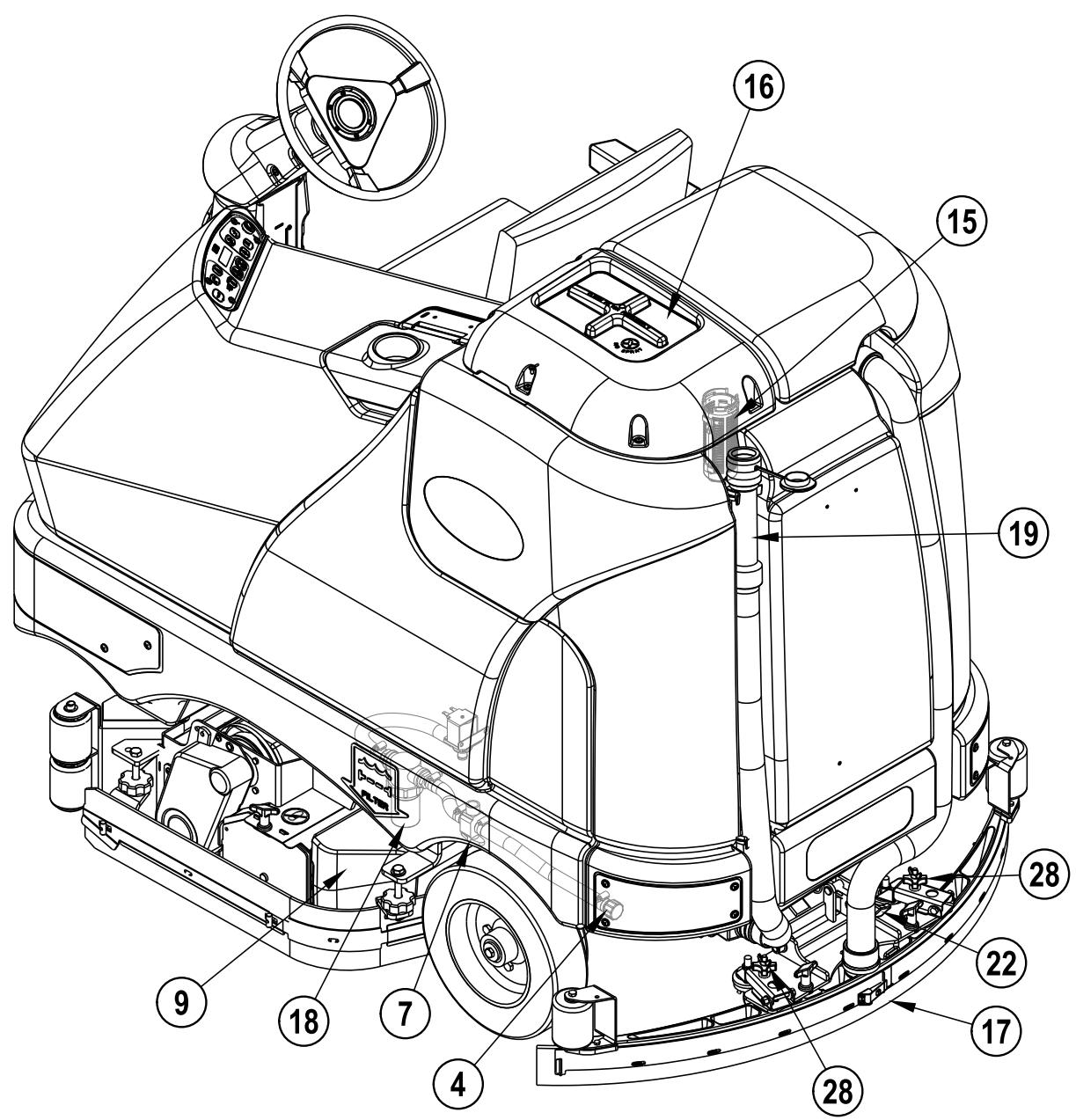

MACHEN SIE SICH MIT IHRER MASCHINE VERTRAUT

15 Sperschwimmer des Auffangbehälters
16 Filtergehause des Sauggeblasemotors
17 Absauger-Baugruppe
18 Frischwasserfilter
19 Ablassschlauch des Schmutzwassertanks
20 Batterieanschluss
21 Bedienfeld
22 Saugbalken - Knopf zur Lenksäulenverstellung
23 Einstellungshebel für den Fahrsitz
24 Automatsicherung - Steuerung
25 Automatsicherung - Hilfsstromkreis
26 Seitenbesen Automatische Sicherung - Motor
27 Seitenzugangsklappe
28 Saugbalken - Knopf zur Hohenverstellung
29 Reinigungsmittel-Patrone (nur EcoFlex-Modelle)

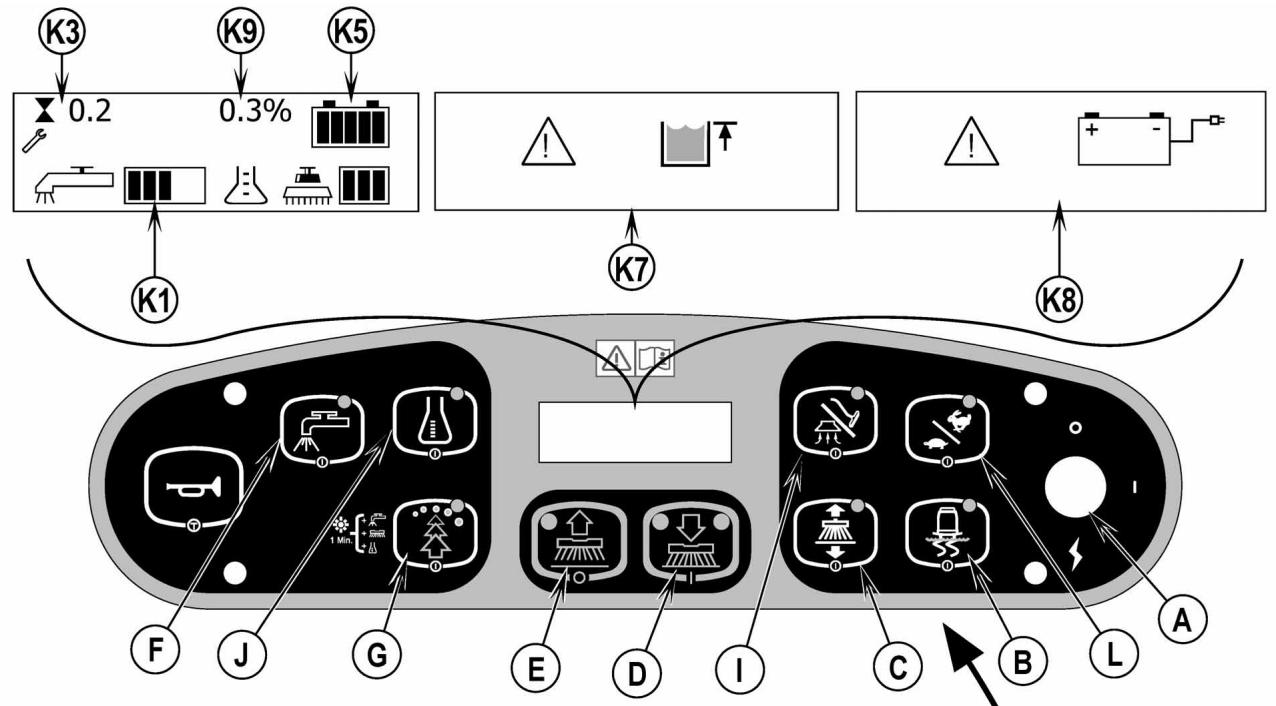

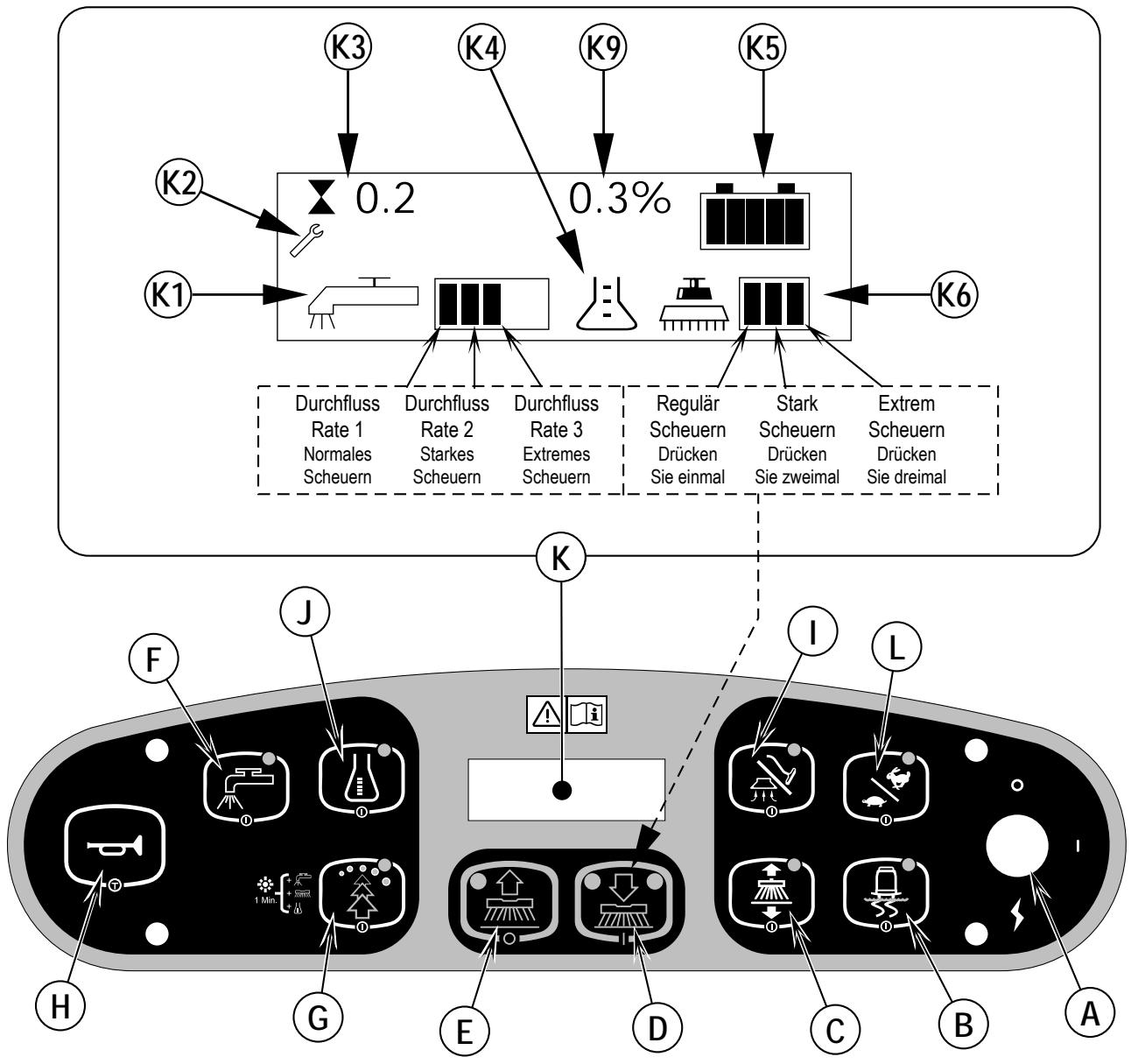

BEDIENFELD

A Schlüsselschalter

B Transportsteuerschalter

C Seitenbesen-Schalter (nur für zylindrische Modelle)

D Scheuern EIN/Betriebsart Scheuern

E Scheuern AUS

F Frischwasserschalter

G EcoFlex-Schalter

H Hupe

I Schalter fur Sauger/Stab

J Reinigungsmittelsystem (nur für EcoFlex-Modelle)

K Display

K1 Anzeige für Frischwasserzufuhr
K2 Fehleranzeige
K3 Betriebsstundenzahler
K4 Reinigungsmittelsystem -Anzeige
K5 Batterieanzeige
K6 Anzeige für Scheuerdruck

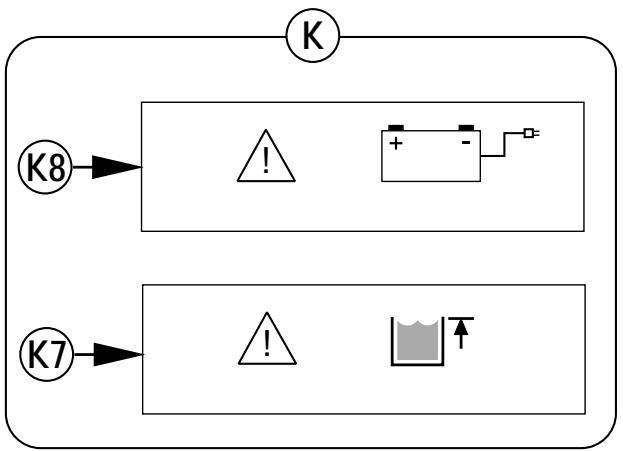

K7 Anzeige "Auffangbehälter voll" (FULL)
K8 Anzeige 'Batteriestand Niedrig'
K9 Anzeige Reinigungsmittelanteil

L Drehzahlschalter Scheuern

INSTALLATION DER BATTERIEN

WARNING!

Be der Arbeit an Batterien ist außerste Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut oder der Augen erhebliche Verletzungen verursachen. Durch die Öffnungen in den Batteriezellenkappen entweicht explosiver, gasförmiger Wasserstoff aus dem Inneren der Batterien. Dieses Gas kann sich durch einen elektrischen Lichtbogen, einen Funken oder eine offene Flamme entzünden. Bauen Sie keine Bleibatterien in einen versiegelten Behälter oder in ein Gehäuse ein. Durch Überladen entwickelte Wasserstoffgas muss entweichen können.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab
• Rauchen Sie nicht
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an
• Sorgen Sie für eine gute Belüftung des Arbeitsbereiches
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

VORSICHT!

An den elektrischen Komponenten dieser Maschine konnen erhebliche Schäden entstehen, wenn die Batterien nicht ordnungsgemäß eingebaut und angeschlossen werden. Der Einbau der Batterien solle von Nilfisk oder einem qualifizierten Elektriker vorgenommen werden.

1 Untersuchen Sie die Batterien nach dem Auspacken aus dem Versandkarton sorgfältig auf Risse oder sonstige Beschädigungen. Sollte ein Schaden vorliegen, setzen Sie sichitte zwecks Anmeldung eines Schadenanspruches entweder mit dem Transportunternehmen, das die Batterien angeliefert hat, oder mit dem Batteriehersteller in Verbindung.
2 Schalten Sie den Hauptschalter (A) AUS, und ziehen Sie den Schlüssel ab.

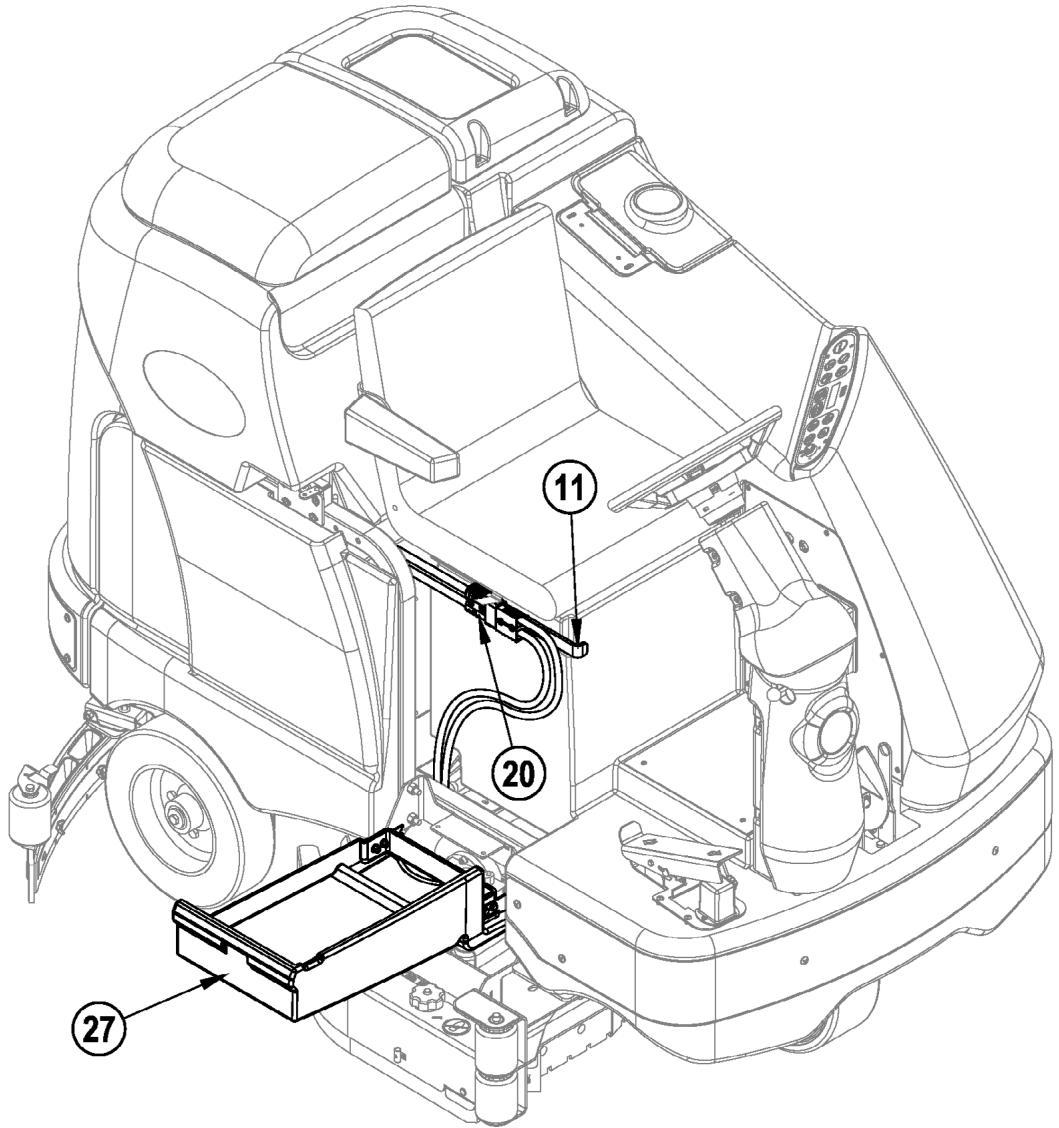

3 Entferen Sie den Schmutzwassertank aus der Maschine. BITTE BEACHTEN: Trennen Sie den Haltegurt und die Saugmotorverdrahtung und haben Sie den Tank gerade nach oben und von der Maschine weg an.
4 Die Maschine wird ab Werk mit Batteriekabeln zum Einbau von 6-Volt-Batterien gefelert. Mit Hilfe von (2) Personen und einem passenden Hubriemen haben Sie die Batterien vorsichtig genau in das Becken des Batteriefaches und ordnen Sie sie entsprechend der ABBILDUNG 1 an. Sichern Sie die Batterien so nahe wie möglich an der Maschinenvorderseite. Wenn Sie eine Monoblock-Batterie installmenten, verwenden Sie einen Deckenbezug.
5 Schlieien Sie die Batteriekabel wie dargestellt an. Verlegen Sie die Batteriekabel so, dass die Batteriekappen bei der Wartung der Batterien leicht zu entfernen sind.
6 Ziehen Sie die Muttern jeweils an den Batteriepolen vorsichtig so fest an, dass sich die Klemmen nicht mehr drehen setzen. Die Klemmen dürfen nicht zu fest angezogen werden, da sie anderenfalls bei späteren Wartungsarbeiten nur sehr schwer wieder zu losen sind.
7 Sprufen Sie auf die Klemmen eine geeignete Schutzbeschichtung auf (in den meisten KFZ-Zubehörsgeschäften erhältlich).
8 Decken Sie jeder Klemme mit einem Gummiüberzug ab und schlieben Sie den Anschluss des Batteriesatzes an (20).

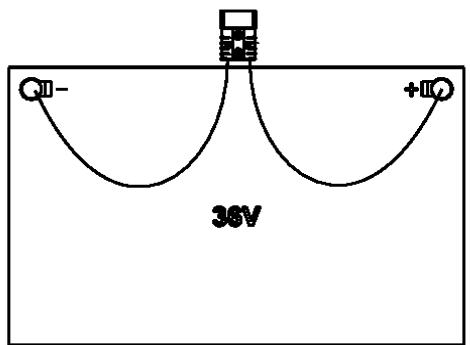

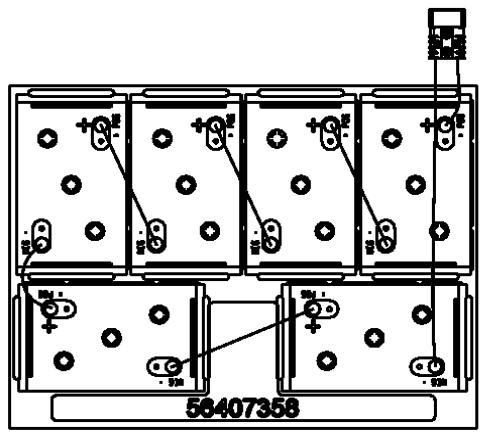

ABBILDUNG 1

450AH @20HR RATE

(6) MAX1300LB/590KG

395AH@20HR 56388582

450AH@20HR 56413899
480AH@5HR (EU only)

FRONT

56015272

INSTALLATION DER BÜRSTEN (SCHEIBENSYSTEM)

VORSICHT!

Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlussel ab,bevor Sie die Bürsten austauschen und eine Wartungsluke offen.

1 Achten Sie darauf, dass das Scheuerdeck auf ANHEBEN staat. Achten Sie darauf, dass der Hauptschalter (A) ausgeschalt ist (Stellung O).

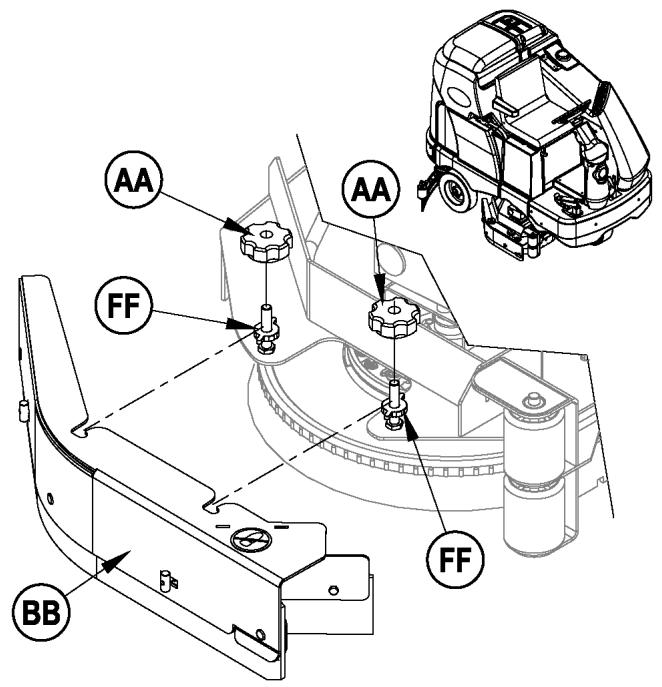

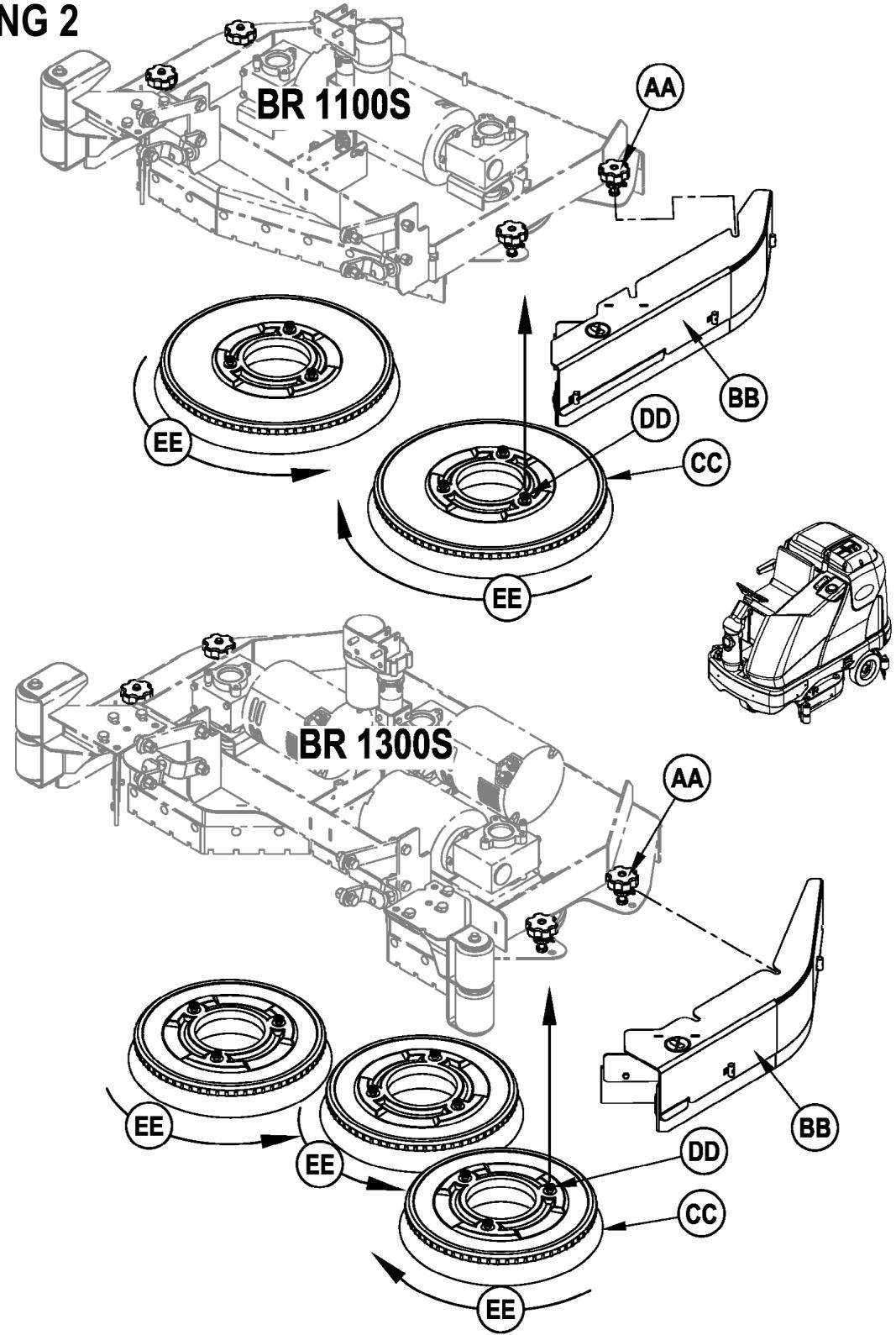

Siehe Abbildung 2. Entfern Sie beide Schurzenvorrichtungen. BITTE BEAHTEN: Die Schurzen werden durch zwei große Knöfe an Ort und Stelle gehalten (AA). Losen Sie diese Knöfte und halten Sie die Schurzenvorrichtungen (BB) vom Scheuerdeck gleiten.
3 Zur Montage der Bürsten (CC) (oder Kissenhalter) richten Sie die Fahren (DD) auf der Bürste mit den Öffnungen auf der Trägerplatte aus und drehen Sie sie zur Fixierung an Ort und Stelle (Drehen Sie die Außenkante der Bürste wie dargestellt zur Vorderseite der Maschine (EE)).

ABBILDUNG 2

MONTAGE DER BÜRSTEN (ZYLINDERSYSTEM)

VORSICHT!

Schalten Sie den Schlüsselschalter aus (O) undziehen Sie den Schlussel ab,bevor Sie die Bürsten austauschen und eine Wartungsluke offen.

1 Achten Sie darauf, dass das Scheuerdeck auf ANHEBEN staat. Achten Sie darauf, dass der Hauptschalter (A) ausgeschalt ist (Stellung O).

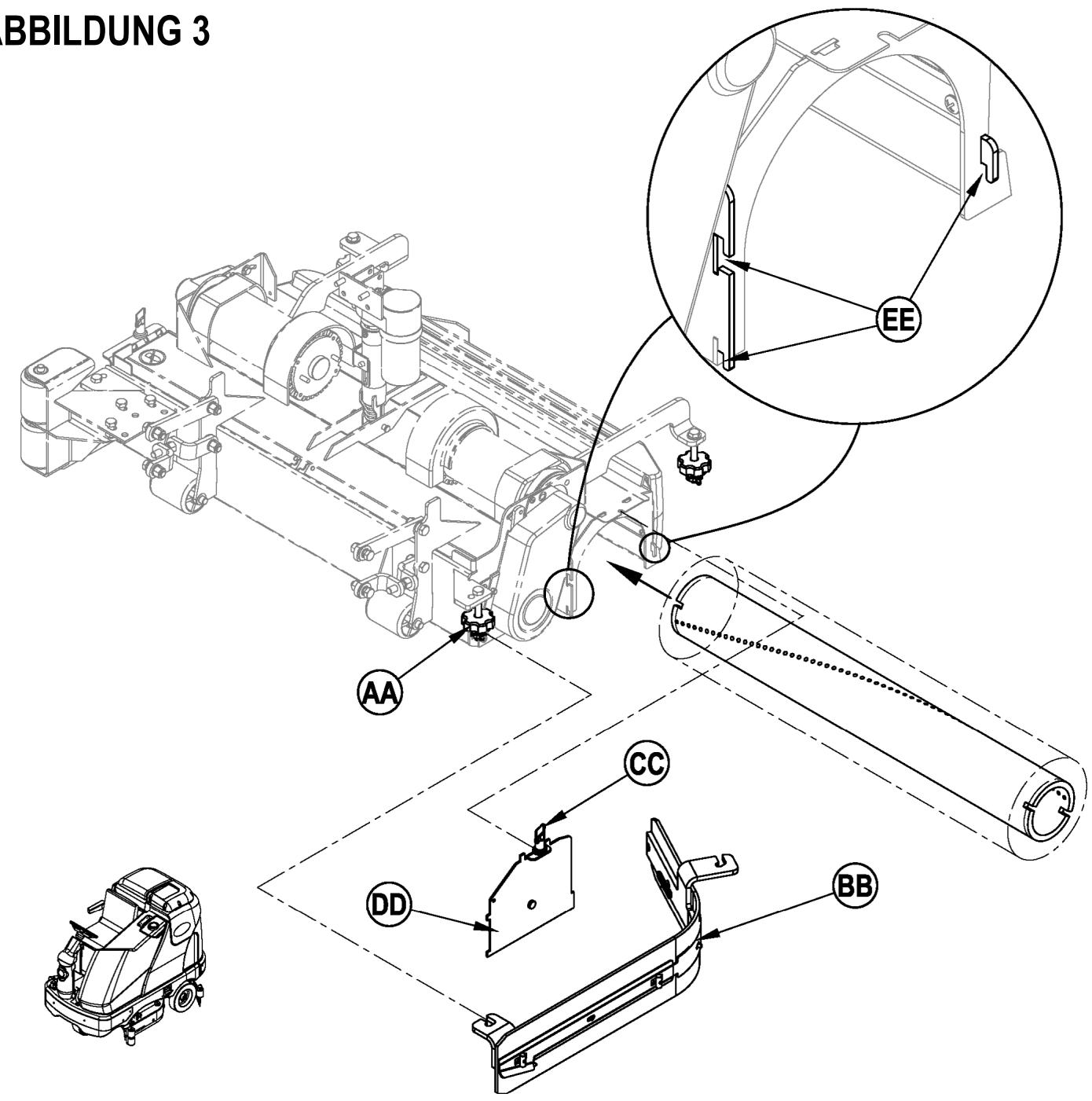

2 Siehe Abbildung 3. Entfern Sie beide Schurzenvorrichtungen. BITTE BEAHTEN: Die Schurzen werden durch zwei große Knopfe an Ort und Stelle gehalten (AA). Losen Sie diese Knopfe, schieben Sie die Schurzenvorrichtungen (BB) etwas nach vorne und dann vom Scheuerdeck herunter.
3 Losen Sie die schwarzen Knöpfe (CC) an der Oberseite der Leitradvorrichtungen (DD) bis sie weit genug herunterfallen, um sich aus den Kerben (EE)zu lösen, und entfern den Sie sie dann.
4 Schieben Sie die Bürste in das Gehäuse, haben Sie sie leicht an, drücken und drehen Sie sie, bis sie einrastet. Installieren Sie die Leitradeinheiten (DD) und Schürzenvorrichtungen (BB) erneut.

ABBILDUNG 3

FULLEN DES REINIGUNGSMITTELTANKS

Siehe Abbildung 4. Fullen Sie den Lösungsmitteltank mit max. 70 Gallonen (264 Litern) Reinigungslösung. Zwischen dem Flüssigkeitsspiegel und dem Boden muss ein Abstand von mindestens 7,5 cm bleiben (2). Als Reinigungsfluigkeit ist eine Mischung aus Wasser und chemischem Reiniger (je nach Aufgabe) zu verwenden. Richten Sie sich stets nach der Verdünnungsvorschrift auf dem Behälter des Reinigungsmittels. BITTE BEACHTEN: EcoFlex™-Modelle können sowohl konventionell mittels mit Reinigungsmittel versetztem Frischwasser im Tank verwendet werden, oder aber man nutzt das Reinigungsmittel-Verteilungssystem. Bei Verwendung des Reinigungsmittelsarf kein anderes Reinigungsmittel im Tank vermischt werden, es ist klares Wasser zu verwenden.

VORSICHT!

Es durren nur nicht-brennbare, schaumfrei Flüssigreinigungsmittel verwendet werden, die ausrücklich fur Reinigungsmaschinen geeignet sind. Die Wassertemperatur darf 54,4 °C nicht überschreiben.

ABBILDUNG 4

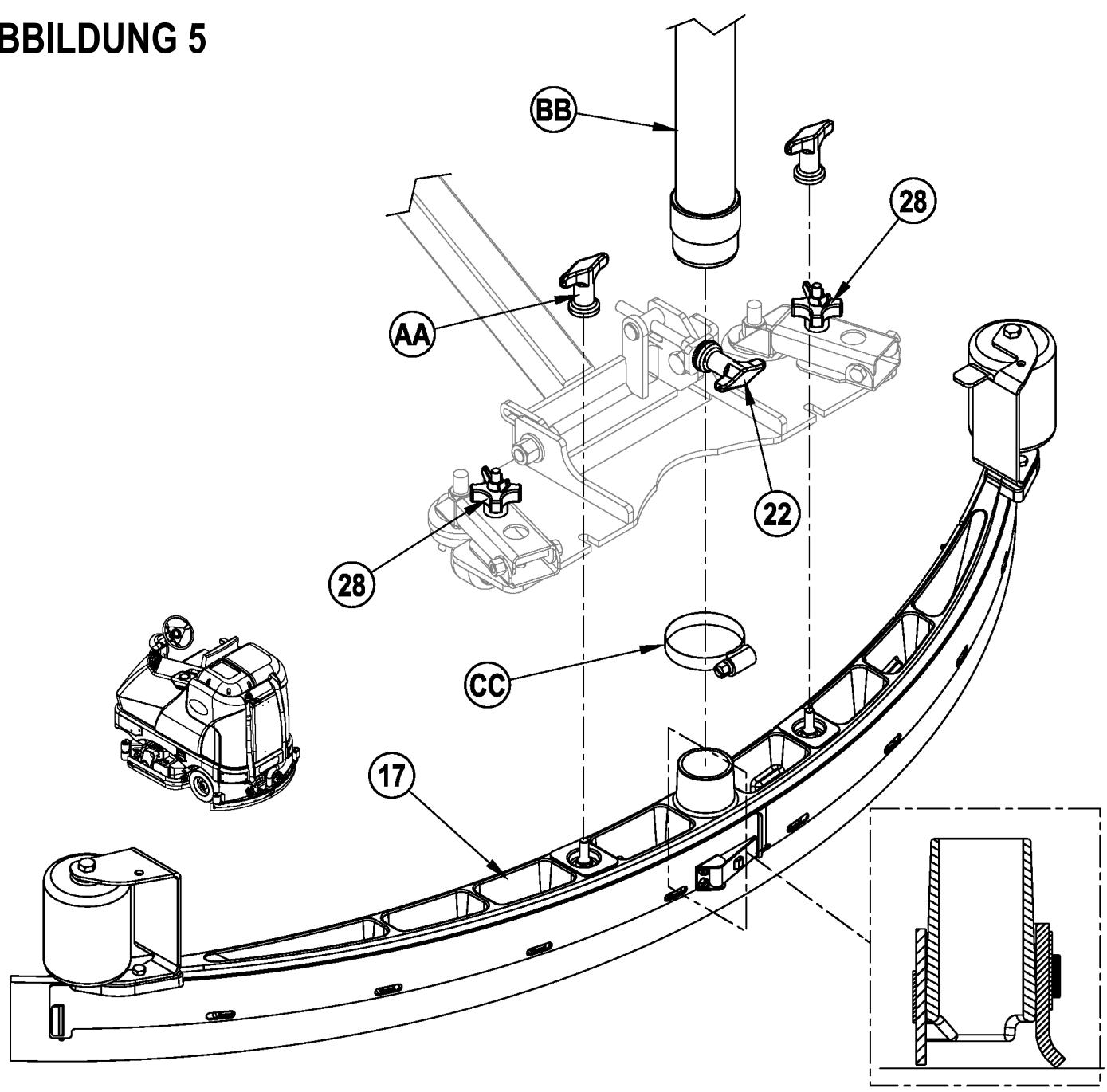

INSTALLATION DES SAUGBALKENS

1 Siehe Abbildung 5. Schieben Sie die Absaugleistenvorrichtung (17) auf die Halterung undziehen Sie die Halterungsdrehschrauben (AA) fest.
2 Verbinden Sie den Schmutzwasserablaufschlauch (BB) mittels der Schlauchklemme (CC) mit dem Absaugleistenzulauf.
3 Senken Sie die Absaugleiste, bewegen Sie die Maschine leicht nach vorne und passen Sie die Neigung und Höhe der Absaugleiste mithilfe der jeweiligen Anpassungsknöffe (22) und (28) so ein, dass die {*here Absaugleistenschiene den Boden gleichmäßig mit ihrer vollständigen Auflagefläche berührt und dass diese, wie im Querschnitt dargestellt, leicht geneigt ist.

ABBILDUNG 5

REINIGUNGSMITTEL-SYSTEM: VORBEREITUNG UND EINSATZ (NUR ECOFLEX-MODELLE

ALLGEMEINE ANLEITUNGEN:

Durch Drücken und Loslassen des Reinigungsmittel-Schalters (J) bei aktivem Frischwassersystem wird das Reinigungsmittel-System abwechselnd ein- und ausgeschelt. Wenn man das Mittel wechseln möchte, muss die Vorrichtung frei vom vorherigen Reinigungsmittel sein. HINWEIS ZUR BEDIENUNG: Bewegen Sie die Maschine über den Boden, bevor Sie diese reinigen, weil eine petite Restmenge an Reinigungsmittel hinausfliesst.

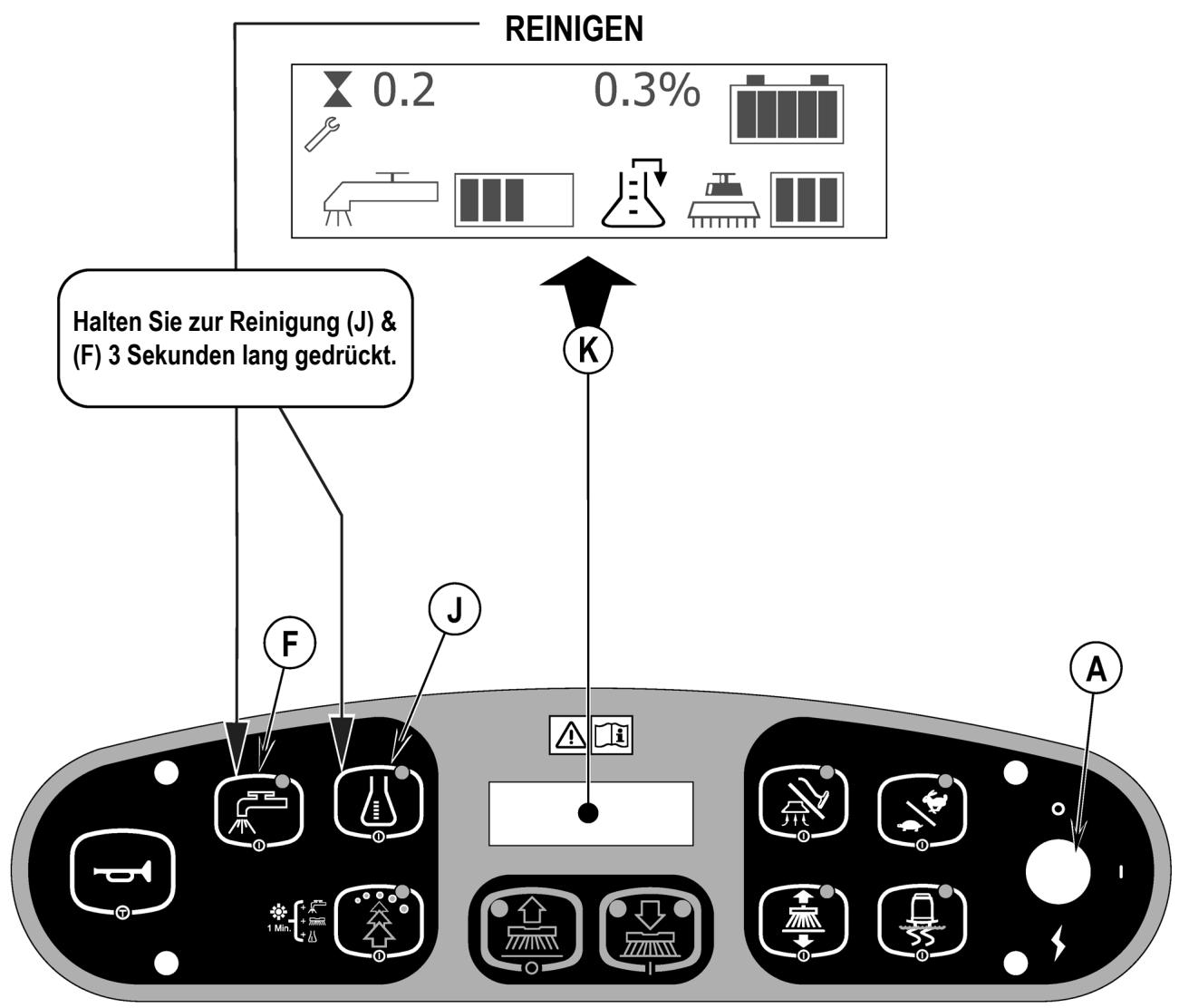

Zur Reinigung beim Wechsel auf ein anderes Reinigungsmittel:

1 Entfernen Sie die Reinigungsmittelpatrone.
2 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (F) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (J) 3 Sekunden lang. BITTE BEACHTEN: Der Mischvorgang nauert nach Aktivierung 20 Sekunden. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der nachsten Seite. Normalerweise reicht zur Reinigung der Vorrichtung ein Reinigungssprozess.

So erfolgt die wochentliche Reinigung:

1 Entfernen Sie die Reinigungsmittelpatrone. Bauen Sie eine mit sauberem Wasser gefüllte Patrone ein.
2 Schalten Sie den Hauptschalter (A) auf ON. Drücken Sie den Frischwasser-Schalter (F) und halten Sie diesen gedrückt und drücken Sie den Reinigungsmittel-Schalter (J) 3 Sekunden lang. BITTE BEACHTEN: Der Mischvorgang dauert nach Aktivierung 20 Sekunden. Zur Anzeige der Reinigungsmittelvorrichtung siehe Abbildung auf der nachsten Seite. Normalerweise reicht zur Reinigung der Vorrichtung ein Reinigungsprocess.

Reinigungsmittel-Sattigung (in Prozent):

1 Die Grundeinstellung der Reinigungsmittel-Sattigung beträgt 0,25%. Um die Prozentzahl zu ändern, muss zunachst das Reinigungsmittel-System ausgeschaltet werden (OFF). Drücken Sie dann den ON/OFF-Reinigungsmittel-Schalter (J) und halten Sie Ihn 2 Sekunden lang gedrückt. Die Reinigungsmittelanzeige blinkt daraufhin auf und mit jedem Druck auf den Schalter können Sie nun durch die verschiedene Einstellungen gehen (3%, 2%, 1,5%, 1%, 0,8%, 0,66%, 0,5%, 0,4%, 0,3%, 0,25%). Sobald die gewünschte Prozentzahl auf dem Bildschirm (K9) angezeigt wird, drücken Sie nicht weiter und nach 5 Sekunden ist die Prozentzahl abgespeichert.

ANWEISUNGEN ZU DEN PATRONEN:

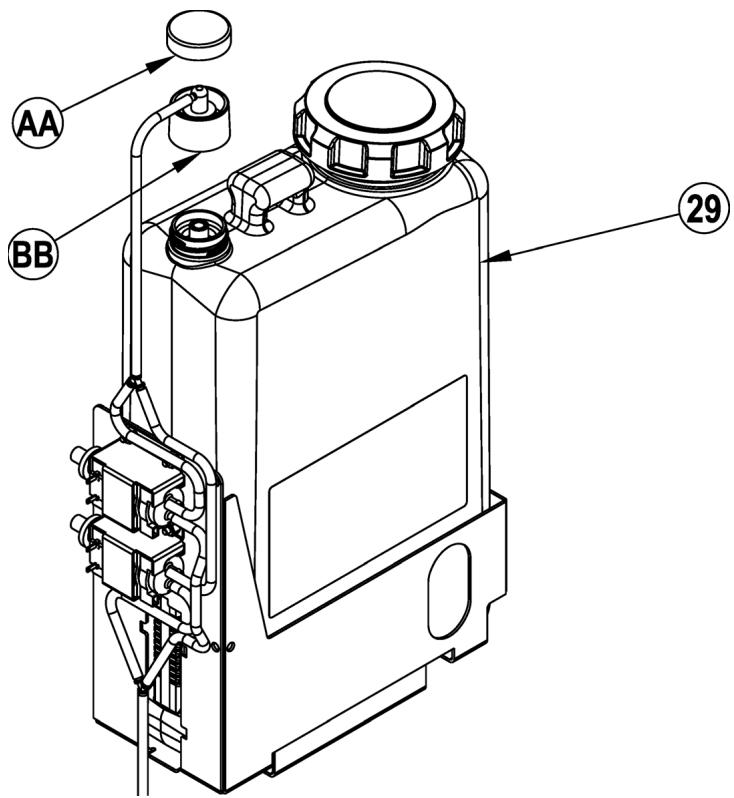

Die Reinigungsmittelpatrone (29) befindet sich hinter der Seitenzugangsklappe (27). Fülven Sie die Reinigungsmittelpatrone mit maximal 4,73 Litern Reinigungslösung. HINWEIS ZUR BEDIENUNG: Entfern den Sie die Reinigungsmittelpatrone aus dem Reinigungsmittelbehälter, bevor Sieihn fullen, damit keine Chemikalie auf die Maschine kommt.

Es wird empfohlen, eine separate Patrone für jedes Reinigungsmittel zu benutzen. Die Reinigungsmittelpatronen sind mit einem weiß Aufkleber versehen, auf die Sie den Name des Reinigers schreiben können, um Verwechselungen zu vermeiden. Beim Installieren einer neuer Patrone entfernen Sie den Deckel (AA) und legen Sie die Patrone in den Reinigungsmittelbehälter. Installieren Sie die Dichtungskappe (BB), wie dargestellt.

ABBILDUNG 6

REINIGUNGSMITTEL-SYSTEM: VORBEREITUNG UND EINSATZ (NUR ECOFLEX-MODELLE

ABBILDUNG 7

BETRIEB DER MASCHINE

WARNING!

Überzeugen Sie sich davon, dass Ihnen die Bedienungselemente und deren Funktion geläufig sind.

Wenn sich die gefüllte Maschine auf Rampen oder Steigungen befindet, sind plötzliche Stopps zu vermeiden. Meiden Sie ebenfalls abrupte, scharfe Kurven. Fahren Sie abwärts nur mit geringer Geschwindigkeit. Reinigen Sie nur beim Hochfahren auf die Rampe.

So scheuern Sie...

...befolgen Sie die Anweisungen im Abschnitt zur Einsatzvorbereitung der Maschine in thism Handbuch.

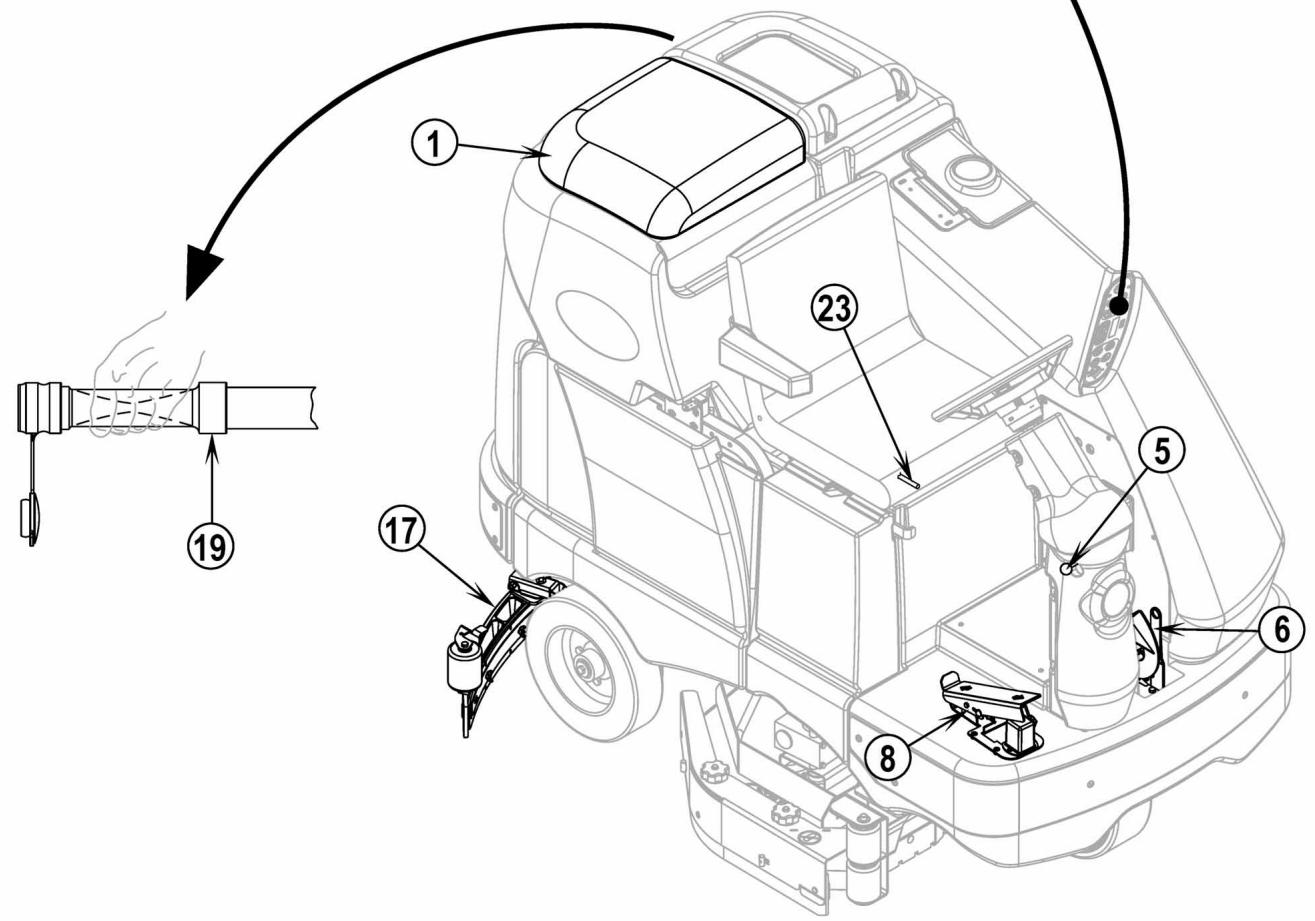

1 Siehe Abbildung 8. Auf der Maschine sitzend stellen Sie das Lenkrad mittels der Einstellmechanismen (23) und (5) in eine bequeme Betriebsstellung.
2 Schalten Sie den Hauptschalter (A) auf EIN (I). Die Leuchtanzeigen auf dem Bedienfeld leuchten auf. Achten Sie, bevor Sie fortfahren, auf die Batterieanseige (K5) und den Betriebsstundenzahler (K3).
3 Losen Sie die Feststellbremse (6). Fahren Sie die Maschine zum Einsatzbereich, indem Sie mit dem Fuß einen gleichmäßigen Druck auf das vorder Ende des Fahrpedals (8) ausüben, um vorwarts, bzw. auf das hintere Ende, um rückwarts zu fahren. Varieren Sie den Druck auf das Fußpedal, um die gewünschte Geschwindigkeit zu erzielen.
4 Drucken Sie die Frischwassertaste (F) 5 Sekunden lang. Dadurch wird der Boden angefeucht. BITTE BEACHTEN: Durch die Vorbefeuchtung wird ein Zerkratzen der Bodenfläche durch das anfängliche Scheuern mit trockenen Bürsten vermieden. Dies muss vor Betätigung des Schalters Scheuern EIN (D) geschehen
5 Betätigen Sie den Schalter Scheuern EIN (D) einmal für den Modus Normales Scheuern, zweimal für Starkes Scheuern und dreimal für Extremes Scheuern. Flüssigkeitsabgabe und Reinigungsmittel durchfluss (EcoFlex™ Modelle) haben je 3 Voreinstellungen, die den 3 Betriebsarten zum Scheuern (siehe Bedienfeld) entsprechen.

BITTE BEAHTEN: Es gibt eine Überschreibfunktion für die Frischwasserzufuhrmenge, falls Sie die Flüssigkeitsabgabe aber nicht den Scheuerdruck erhöhen sollen. Halten Sie den Frischwasserschalter (F) 3 Sekunden lang gedrück (die Frischwasseranzeige fängt an zu blinken). Danach konnen Sie innerhalb von 3 Sekunden eine andere Zufuhrmenge durch wiederholte Betätigung des Frischwasserschalters (F) einstellen, bis die Zufuhrmengenanzeige (K1) die gewünschte Menge aneigt (1-5 / siehe Kontrollfeld). Jede weitere Anpassung des Anpressdrucks setzen die Frischwasserzufuhrmenge auf den Standardwert zurück.

HINWEIS: Die Scheuer-, Frischwasser-, Vakuum-, Reinigungsmittel- (EcoFlex-Modelle) und Seitenbesen-Vorrichtungen (Zylindermodelle) werden automatisch aktiviert, wenn der Schalter Scheuern EIN (D) gedrückt wurde. jeder individuelle Vorrichtung kann während des Scheuerns einfach durch Betätigung des jeweiligen Schalters auf AUS oder darüber auf EIN gestellt werden.

Wenn der Schalter Scheuern EIN (D) ausgewählt ist, werden Bürsten, Ansaugleiste und Seitenbesen (Zylindermodelle) automatisch auf den Fußboden herabgelassen. Die Scheuer-, Frischwasser-, Vakuum-, Reinigungsmittel- (EcoFlex-Modelle) und Seitenbesen-Vorrichtungen (Zylindermodelle) setzen alle ein, wenn das Antriebspedal (8) aktiviert wurde.

BITTE BEAuchtEN: Beim Rückwarts-Betrieb der Maschine wird die Absaugleiste automatisch angehoben.

Beginnien Sie den Scheuervorgang, indem Sie die Maschine bei normalem Schritttempo in gerader Linie vorwerts fahren, und lessen Sie jeder Bahn 50 - 75 mm überlappen. Stellen Sie die Geschwindigkeit Ihr Maschine und die Flüssigkeitsabgabe dem Zustand des Bodens entsprechend ein.

BITTE BEACHTEN: Sie können die maximale Scheuergeschwindigkeit erhöhen, indem Sie den Schalter Scheuergeschwindigkeit (L) betätigten. Die normale maximale Scheuergeschwindigkeit beträgt 80 % der Transportgeschwindigkeit. Ein Druck auf diesen Schalter erhöht sie auf 100 % der Transportgeschwindigkeit.

Beim Scheuern auf einer glatten Bodenfläche oder beim Doppelscheuern kann man mit dem Knopf Traction Control(tm) (B) das Drehmoment des Antriebsrades regulieren, was die Kontrolle und den Transport auf dem Fußboden erhöht.

Die Seitenbesenhöhe lassst sich anpassen. Siehe Abschnitt „Seitenbesen-Pflege" in dieser Bedienungsanleitung.

VORSICHT!

Um den Boden nicht zu beschädigen, bewegen Sie die Maschine bei laufenden Bürsten weiter.

8 Prufen Sie wahrend des Scheuerns hin und wieder, ob hinter der Maschine das gesamte Schmutzwasser aufgenommen wird. Wenn die Maschine Wasserspuren hinterlssst, ist entweder die Frischwasserabgabe zu hoch, der Schmutzwassertank voll oder die Absaugleisteneinheit nachzujustieren.
9 Die Maschine arbeitet in der Voreinstellung im „EcoFlex“-Reinigungsmodus (die EcoFlex-Schalteranzeige leucht), um Frischwasser und Reinigungsmittel zu sparen. Wenn Sie den Bürstenanpressdruck sowie die Frischwasserzufuhr und Reinigungsmittelkoncentration erhöhen möchten, drücken Sie den EcoFlex-Schalter (G), um den EcoFlex-Reinigungsmodus zu deaktivieren. Dann blinkt die Anzeige für eine Minute, Frischwasserzufuhr und Anpressdruck erhöhen sich um eine Stufe, und die Reinigungsmittel-Konzentration steigt auf den nachst hohenen Prozentsatz.

BITTE BEAHTEN: Halten Sie den EcoFlex-Schalter (G) für 2 Sekunden gedrück, um das EcoFlex-System zu deaktivieren. Um es wieder zu aktivieren, müssen Sie erneut den EcoFlex-Schalter (G) drücken. Nur durch fortlaufendes Drücken des Hauptschalters (A) wird das System nicht wieder aktiviert. Das EcoFlex-System funktioniert nur, wenn das Scheuersystem (D) zuvor deaktiviert wurde.

Bei extrem verschmutzten Boden reicht ein Scheuerdurchgang u. U. nicht aus, und es muss in zwei Arbeitsgängen gereinigt werden. Dieser Vorgang ist der gleiche wie der einzelmalige Scheuervorgang, außer dass sich die Absaugleiste beim ersten Mal in der "Nach oben"-Stellung befindet (Drucken Sie den Saug-/Reinigungsaufsatz-Schalter (I), um die Wischleiste anuzehen). Auf diese Weise kann die Reinigungsfluigkeit länger Zeit auf den Boden einwirken. Im zweiten Arbeitsgang wird der gleiche Bereich nochmals mit abgesenkter Absaugleiste befahren, um die ausgebrachte Flüssigkeit aufzunehmen.
Der Schmutzwassertank hat einen Absperschwimmer (15), mit dem alle Vorrichtungen abgestellt werden (das Antriebsystem ausgenommen), wenn der Schmutzwassertank voll ist. Wird dieser Schwimmer geschlossen, muss der Schmutzwassertank leer sein. Bei aktiviertem Schwimmerventil kann die Maschine kein Wasser aufnehmen oder scheuern.

HINWEIS: Alle anderen Anzeigen verschwinden und eine Anzeige „Auffangbehälter VOLL" (K7) leucht im Anzeigenfeld auf, wenn der Schalter aktiviert wird. Falls die Steuerung wiederholt eine Voll-Meldung entsendet, obwohl der Behälter nicht gefüllt ist, konnte die automatische Sperr-Funktion deaktiviert sein. Beauftragen Sie einen qualifizierten Service-Techniker mit der Behebung dieser Probleme.

Wenn der Benutzer das Scheuern beenden moche oder falls der Auffangbehalter gefuft ist, ist der Aus-Knopf fur den Scheuervorgang (E) einmal zu drucken Dadurch werden die Scheuerbürsten und die Flüssigkeitsabgabe automatisch gestopt, und das Bürstengehause wird angehoben. Die Ansaugleiste steigt nach kurz Paus nach oben, und das Saugesystem halt nach kurz Verzogerung ebenfalls an. (Auf diese Weise wird ggf. Wasser auf dem Boden aufgenommen, ohne das Saugesystem erneut einschalten zu müssen).
Fahren Sie die Maschine zur vorgesehenen Abwasser-Entsorgungsstelle und entleeren Sie den Aufgangbehälter. Zum Entleerennehmen Sie den Ablassschlauch (19) aus dem hinteren Staubereich, entfern Sie den Pfropfen. (Halten Sie das Schlauchende damit über den Wasserspiegel im Schmutzwassertank, um plötzliches Herausspritzen des Wassers zu verhindern.) Fullen Sie den Frischwassertank, und scheuern Sie weiter.

BITTE BEACHTEN: Überzeugen Sie sich davon, dass die Abdeckung des Aufgangbehalters (1) und der Ablassschlauch des Schmutzwassertanks (19) vorschrifsmäßig angebracht sind, sonst kann die Maschine das Wasser nicht korrekt aufnehmen.

Wen die Batterien aufgeladen werden mussen, leuchtet die Anzeige Batteriestand NIEDRIG (K8) auf. Dadurch werden die Scheuerbürsten und die Flüssigkeitsabgabe automatisch gestoptt, und das Burstengehause wird angehoben. Die Ansaugleiste steigt nach kurzer Verzogung nach oben, und das Saugsystem halt nach kurzer Pause an. Bringen Sie die Maschine zu einer Service-Station und laden Sie die Batterien entsprechend den Anweisungen these Handbuchsm im Kapitel Batterien auf.

NASSSAUGEN

Fuhren Sie folgende Schritte durch, um die Maschine mit optionalen Zubehörteilen zum Nasssaugen an der Maschine auszustatten.

1 Nehmen Sie den Schmutzwasserschlauch (17) von der Ansaugleiste ab. Verbinden Sie Kupplung und Schlauch aus der Geblasestabausstattung mit dem Schmutzwasserablassschlauch.
2 Bringen Sie die Nassauggeräe am Schlauch an. (Eine optionale Geblasestabausstattung PN56413687 ist bei Nilfisk verfügbar).
3 Drehen Sie den Haupt-Schlusselschalter (A) auf EIN (,ON^ ) und drucken Sie den Saug-/Reinigungsaufsatz-Schalter (I). Saugmotor und Pumpe laufen kontinuierlich, bis der Schalter zum AUSchalten erneut gedrück wird. BITTE BEACHTEN: Die Anzeige Frischwassertank VOLL ist deaktiviert, wenn der Reinigungsstabmodus aktiv ist. Der Schwimmer stoppt den Durchfluss in den Schmutzwassertank.

HINWEIS ZUR BEDIENUNG: Lesen Sie dazu das Wartungshandbuch, um dafllierte Funktionsbeschreibungen aller Steuerungen und Informationen über optionale

Programmierbarkeit zu erhalten.

ABBILDUNG 8

NACH DEM EINSATZ

1 Nach dem Scheuern ist der Aus-Knopf für den Scheuervorgang (E) zu drücken. So werden die Systeme der Maschine (Bürsten-, Ansaugeisten-, Saug-, Frischwasser- & Reinigungssystem) automatisch angehoben (EcoFlex-Modelle)).fahren Sie die Maschine dann zum Service-Bereich fur die tägliche Wartung und um zu prufen, ob andere Instandhaltungsarbeiten nötig sind.
2 Um den Reinigungslösungstank zu entleeren, losen Sie den Ablassschlauch des Reinigungslösungstanks (4) aus der Halteklemme. Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle und halten Sie den Stopfen. Spulen Sie den Tank mit sauberem Wasser aus.
3 Zum Entleeren des Aufgangbehalters ziehen Sie den Ablassschlauch des Aufgangbehalters (19) aus dem Staubereich Bringen Sie den Schlauch an die vorgesehene Entsorgungsstelle, und entfern Sie den Stopfen (halten Sie das Schlauchende damit über den Wasserspiegel im Schmutzwassertank, um plötzliches Herausspritzen des Wassers zu verhindern). Der Ablassschlauch des Aufgangbehalters kann gedrück werden, um den Fließvorgang zu regulieren. Spüssen Sie den Tank mit sauberem Wasser aus. Prufen Sie die Schmutzwasser- und Saugschläuche; Erneuern Sie Schläuche, die eingeknicht oder beschädigt sind.
4 Nehmen Sie die Bürsten bzw. Zwischenplattenhalter ab. Spülen Sie die Bürsten oder Kissen mit warmem Wasser und hängen Sie sie zum Trocknen auf.
5 Entfernen Sie die Absaugleiste, spulen Sie sie mit warmem Wasser, und installmenten Sie die Absaugleiste erneut an der Montagevorrichtung.
6 Entfernen Sie bei Zylindersystemen den Schmutzaufnahmebehälter, und reinigen Sie diesen sorgfältig. Das Abnehmer muss von jeder Maschinenseite erfolgen: Entfernien Sie die Schürze und kippen Sie den Einfülltrichter nach oben und vom Gehäuse weg. Ziehen Sieihn dann Heraus.
7 Richen Sie sich nach folgendem Wartungsschema, und führen Sie vor dem Abstellen der Maschine alle erforderlichen Wartungsarbeiten aus

WARTUNGPLAN

WARTUNGSEINHEIT	Täglich	Wöchentlich	Monatlich	Jährlich
Laden der Batterien	X
Prüfen/Reinigen der Tanks & Schläuche	X
Prüfen/Reinigen/Rotieren der Bürsten/Kissen	X
Prüfen/Reinigen der Absaugleiste	X
Prüfen/Reinigen der Absperventil-Schwimmerkugel	X
Prüfen/Reinigen der/des Sauggebläsemotor-Schaumfilter(s)	X
Reinigen des Schmutzbehalters am Zylindersystem	X
Prüfen der Batteriezellenfüllstände		X
Prüfen der Bürstengehäuse-Schürzen		X
Inspektion und Reinigung des Reinigungsmittelfilters		X
Inspektion der Fuß-/Feststellbremse (Abnutzung und Justierung)		X
Reinigung der Flüssigkeitswanne (Zylindersystem)		X
Säubern des Reinigungsmittelsystems (nur für EcoFlex-Modelle)		X
Wartung des Seitenbesens		X
Schmierung - Schmiernippel			X
* Prüfen der Kohlebürtsten				X

* Lassen Sie die Kohlebursten des Sauggeblasemotors einmal jährlich bzw. nach jeweils 300 Betriebsstunden von einem Servicetechniker von Nilfisk prufen. Die Kohlebursten des Bürstenmotors und des Antriebsmotors sind nach 500 Stunden oder einmal jährlich zu inspizieren
BITTE BEAHTEN: Weitere Einzelheiten die Wartung sowie Service-Reparaturen betreffend entnehmer Sieitte dem Service-Handbuch.
8 Stellen Sie die Maschine in einem Gebäude an einem sauberen, trockenen Ort ab. Vor Temperatren unter dem Gefrierpunkt schützen. Zum Entlufen die Behälter offenstellen.
9 Drehen Sie den Hauptschlüsselschalter (A) auf AUS (O), und entfern den Sie den Schlüssel.

SCHMIERUNG DER MASCHINE - ABBILDUNG 9

Einmal monatlich ist eine geringe Menge Schmierfett in jeder Schmiernippel der Maschine zu pumpen, bis das Fett seitlich der Lager austritt.

Standorte der Schmiernippel (Fett auftragen bei) (AA):

• Achse und Drehgelenk der Absaugleistenrollen
  Kardangelenk der Lenkspindel
  Lenkkette
  Anzahl der Anpassungsknöffe für Absaugleisten-Befestigungswinkel

Schmieren Sie einmal pro Monat folgende Komponenten mit leichtem Maschinenöl.

Anschlagsrader der Absaugleiste
Auslöseriegel des Schmutzwassertanks
Gestänge des Bremspedals (Feststellbremse)

ABBILDUNG 9

LADEN DER BATTERIEN

Laden Sie die Batterien nach jeder Benutzung der Maschine bzw. wenn die Batterieanzeige (K5) weniger als, Voll' meldet. Laden der Batterien...

1 Siehe Abbildung 10. Betätigten Sie den Batterie-Trenner (11).
2 Öffnen Sie die Seitenzugangsklappe (27) und schiben Sie den Stecker des Ladegerätes in den Batterieanschluss (20).
3 Befolgen Sie die Anweisungen am Batterieladegerät.
4 Überprüfen Sie nach dem Laden der Batterie den Flüssigkeitsstand in allen Batteriezellen. Falls nötig, füssen Sie destilliertes Wasser ein, um den Flüssigkeitsstand auf Höhe des Bodens der Einfūlrohre zu bringen.

WARNING!

Die Batterien nicht vor dem Laden auffullen.

Laden Sie die Batterien in gut beluftem Bereich.

Bei der Arbeit an den Batterien ist das Rauchen verboten.

Bitte treffen Sie vor bzw. bei der Arbeit an den Batterien folgende Sicherheitsvorkehrungen:

• Legen Sie jeglichen Schmuck ab
• Rauchen Sie nicht
• Setzen Sie eine Schutzbrille auf und legen Sie Gummihandschuhe und eine Gummischürze an.
• Sorgen Sie für eine gute Belülfung des Arbeitsbereiches
• Achten Sie darauf, dass Werkzeuge nie mehr als eine Batterieklemme gleichzeitig berühren
• Klemmen Sie IMMER zuerst das negative Erdungskabel ab, wenn Sie die Batterien auswechseln, um Funken zu vermeiden.
• Schließen Sie IMMER das negative Erdungskabel als letztes an, wenn die Batterien eingebaut werden.

VORSICHT!

Um eine Beschädigung von Bodenflächen zu vermeiden,itte nach dem Aufladen Wasser- und Sauerrückstände von den Oberseiten der Batterien abwischen.

ÜBERPRÜFEN DES BATTERIEFLUSSIGKEITSSTANDES

Prufen Sie die Batterieflüssigkeitsstände mindestens einmal proWoche.

Nehmen Sie nach dem Aufladen der Batterien die Beluftungskappen ab, und prufen die Flüssigkeitsstände in allen Batteriezellen. Fullen Sie destilliertes oder entmineralisiertes Wasser mit einem Dosierer (in den meisten KFZ-Zubehörsgeschäften erhältlich) bis zur Fülmarke (bzw. bis 10 mm über den Oberkanten der Trennwände) in die Zellen. Die Batterien dürfen NICHT überfüllt werden!

VORSICHT!

Wenn die Batterien überfüllt werden, kann Säure auf den Boden gelangen. Ziehen Sie die Belüftungskappen fest. Waschen Sie die Oberseiten der Batterien mit einer Lösung aus doppelkohlensaurem Natron und Wasser (2 Esslöfel auf einen I Wasser) ab.

ABBILDUNG 10

WARTUNG DER ABSAUGLEISTE

Wenn die Absaugleiste schmale Wasserspuren hinterlssst, sind die Wischblatter u. U. verschmutzt oder beschädigt. Entfernen Sie die Absaugleiste, spulen Sie diese unter warmem Wasser, und prufen Sie die Wischblatter. Wenden oder erneuern Sie die Wischblatter, falls diese Kerben aufweisen, zerrissen, weil oder abgenutzt sind.

So wenden oder erneuern Sie das hintere Wischblatt der Absaugleiste...

1 Siehe Abbildung 11. Heben Sie das Absaugleistengerät vom Boden, und öffnen Sie den mittleren Riegel (AAA) am Absaugleistengerät.
2 Entfermen Sie die Spannungsstahländer (BB).
3 Schiebern Sie das hintere Wischblatt von den Passstiften.
4 Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten (siehe unten). Wenden Sie das Wischblatt, so dass eine reine, unbeschädigte Kante zur Maschinenfront zeigt. Erneumann Sie das Wischblatt, wenn alle vier Kanten Kerben aufweisen, zerrissen oder in großem Bogen rundgeschlossen sind.
5 Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrter Reihenfolge ausfuhren, und justieren Sie die Neigung der Absaugleiste.

So wenden oder erneuern Sie das vordere Wischblatt der Absaugleiste...

1 Heben Sie das Absaugleistengerät vom Boden, losen Sie dann die (2) Flügelmuttern (CC) an der Oberseite der Absaugleiste, und entfern den Sie das Absaugleistengerät von der Montagevorrichtung.
2 Entfernen Sie zuerst die hinteren Spannungsänder.
3 Entfernen Sie alle Flugelmuttern, die das vordere Wischblatt an Ort und Stelle halten, und entfernen Sie daraufhin Spannriemen und Wischblatt.
4 Das Wischblatt der Absaugleiste hat vier beim Betrieb benutzte Kanten. Wenden Sie das Wischblatt, so dass eine reine, unbeschädigte Kante zur Maschinenfront zeigt. Erneumann Sie das Wischblatt, wenn alle vier Kanten Kerben aufweisen, zerrissen oder in großem Bogen rundgeschlossen sind.
5 Installieren Sie das Wischblatt, indem Sie die Schritte in umgekehrter Reihenfolge ausfuhren, und justieren Sie die Absaugleiste.

JUSTIERUNG DER ABSAUGLEISTE

Das Absaugleistengerät ist zweifach - nach Höhe und Winkel - zu justieren.

Justierung des Winkels der Absaugleiste

Justieren Sie den Anstellwinkel der Absaugleiste nach jedem Umwenden bzw. Erneumann des Wischblattes, oder wenn die Absaugleiste den Boden nicht trocken wischt.

1 Parken Sie die Maschine auf einer glatten, ebenen Oberfläche.
2 Senken Sie die Absaugleiste, bewegen Sie die Maschine leicht nach vorne und passen Sie die Neigung und Höhe der Absaugleiste mithilfe der jeweiligen Anpassungsknöffe (22) und (28) so an, dass die hintere Absaugleistenschiene den Boden gleichmäßig mit seiner vollständigen Auflagefläche berührt und dass diese, wie im Querschnitt dargestellt, leicht abgeneigt ist.

ABBILDUNG 11

WARTUNG DER SEITENSCHÜRZE

Die Seitenschürzen leiten das Schmutzwasser zur Absaugleiste und tragen dazu bei, das Wasser innerhalb der Reinigungsbahn der Maschine zu halten. Bei Normalbetrieb werden die Wischblätter gleichzeitig abgenutzt. Der Benutzer wird bemerken, dass eine geringe Wassermenge unterhalb der Seitenschürzen austritt. Um die Wischblätter zu senken, damit die Ansaugleiste das gesamte Wasser aufnehmen kann, lässt sich die Höheleitung anpassen.

So wenden oder erneuern Sie die Seitenschürze(n) des Scheuersystems ...

1 Siehe Abbildung 12. Losen Sie die (2) Halteknöprü der Seitenschürze (AA) (2 pro Seite) und nehmen Sie die Schürzenvorrichtungen (BB) vom Scheuerdeck ab. BITTE BEACHTEN: Entfern Sie die Schürzen, indem Sie sie zuerst nach vorne schiben und dann abziehen.
2 Entferen Sie alle Teile, die die Flugel an den Schurzengehauen halten. BITTE BEACHTEN: Die Hauptschaufel an jedem Schurzengehause wird mit Halterungen fixiert, die keine Werkzeuge erfordern. Lösen Sie einfach die großen Flügelmuttern (CC) und drehen dann die Knöpfe (DD) auf der Außenseite des Schurzengehäuses, bis sie horizontal stehen. Drücken Sie sie dann durch die Schlitze. Das kleine Innenblatt (EE) bei Scheibenmodellen wird durch (2) Schrauben und Muttern gehalten und hat 2 beim Betrieb benutzte Kanten.
3 Das Hauptschurzenblatt hat 4 beim Betrieb benutzte Kanten (siehe Abbildung). Wenden Sie das Wischblatt so, dass eine reine, unbeschädigte Kante zur Maschinenfront zeigt. Wenn alle 4 Kanten abgeknicht, abgenutzt oder verschlussen sind, so dass sie sich nicht mehr anpassen setzen, ersetzen Sie die Flügel als ganzen Satz.
4 Installieren Sie die Schurzengehausevorrichtungen auf der Maschine und regulieren Sie das Blatt, so dass es den Fußboden richtig berührt, wenn das Bürstengehause in Scheuerposition ist.

HOHENJUSTIERUNG DER SEITENSCHÜRZEN

1 Die Zapfen der Halteschrauben des Seitenschurzenknapfes haben Justiermanschetten zum Höhenausgleich (FF), die sich haben oder senken halten, um den Wischblattverschleib auszugleichen.
Zum Justieren nehmen Sie die Schurzenvorrichtungen (BB) vom Scheuerdeck ab, um auf die Justiermanschetten (FF) zuzugreifen. Tipp zur Justierung: Die Halteknöprü der Seitenschürzen (AA) latenten sich ohne Entfernung der Schürzen und bei rotierenden Justiermanschetten loseN (FF), indem Sie unter das Schurzengehause fassen.
3 Drehn Sie die Justiermanschetten (FF) (nach oben oder unter) sowieit, dass die Flügel beim Scheuern jersey so den Boden berühren, so dass das gesamte Abwasser in der Schurze enthalten ist. HINWEIS: Nehmen Sie eine Justierungen vor, um eine gute Funktion des Wischblattes zu ermögen. Senken Sie die Wischblätter nicht zu sehr, so dass die Wischblätter nicht übermäßig verschreiben.

WARTUNG DER SEITENSCHÜRZE
PLATTE
ZYLINDRISCH
ABBILDUNG 12

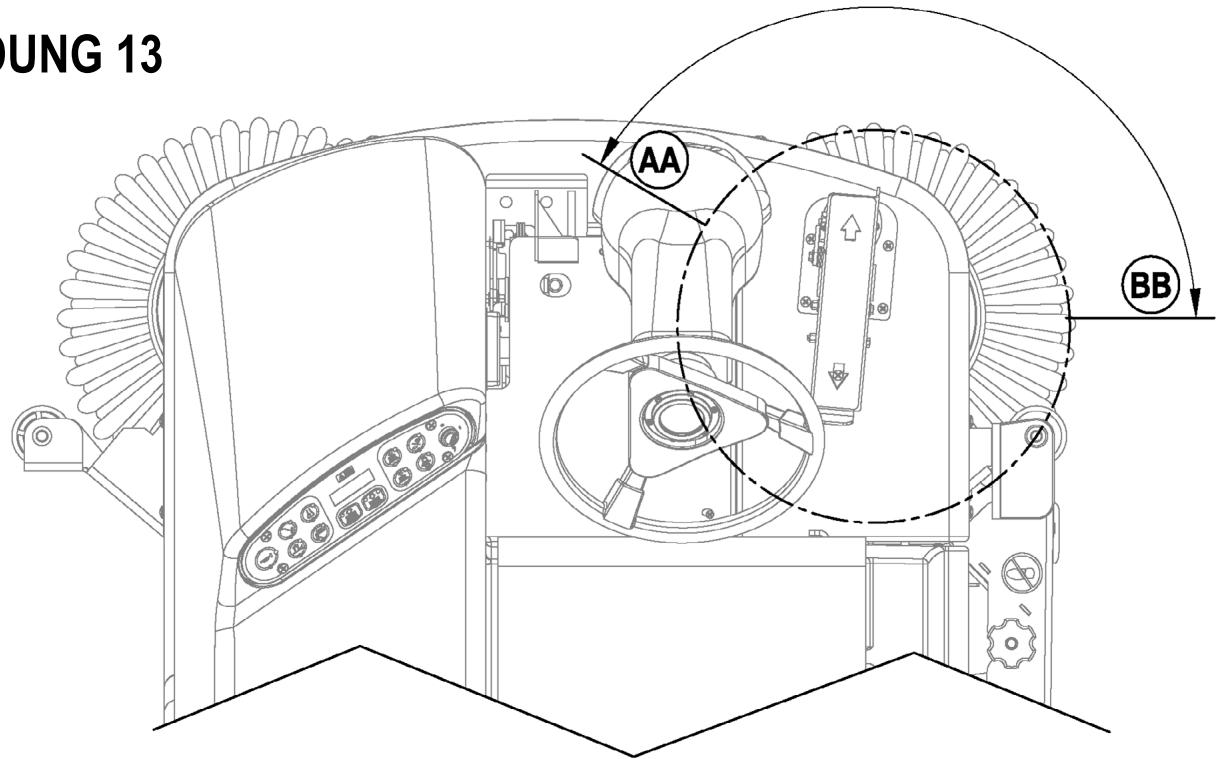

WARTUNG DES SEITENBESENS

Die Seitenbesen entfern den Schmutz und Ablagerungen von den Wänden oder Bordsteinen und bringen him in den Bereich des Hauptbesens. Passen Sie den Seitenbesen so an, dass die Borsten den Boden im Bereich von 10 Uhr (AA) bis 3 Uhr (BB), wie in Abbildung 13 dargestellt, berühren, wenn der Besen abgesenkt lauft.

Die Seitenbesen werden im Einstellungsmodus verstellt. Um in den „Einstellungsmodus“ zu gelangen, führen Sieitte die folgenden Schritte aus:

1 Bringen Sie den Schlüsselschalter (A) in die Stellung AUS ( ,OFF^ (O))
2 Drucken und halten Sie den Seitenbesen-Schalter (C) und den Bürsten-Ausschalter (E)gedrückt.
3 Bringen Sie bei den gedrückten Schaltern (C und E) den Schlüsselschalter in die Stellung EIN ( ,ON^ (I))
4 Halten Sie die Schalter noch für zwei Sekunden gedrückt, bis die LEDs für Seitenbesen und Bürste Ein/Aus aufleuchten.
5 Lassen Sie die Schalter los. Das Display (K) zeigt nun die Seitenbeseneinstellung an (,SIDE BROOM ADJUSTMENT*).

Im „Einstellungsmodus“ führen Sieitte die folgenden Schritte aus,um den Seitenbesen zu verstellen:

1 Drucken Sie den Einschlter der Bürste (D), um die Seitenbesen abzuseken und drucken Sie den Seitenbesenschalter (C), um die Seitenbesen auf die gewünschte Höhe anzuheiten.
2 Um die Hoheneinstellung des Seitenbesens zu speichern, drücken Sie den Bürsten-Ausschalter (E). Die Seitenbesen fahren in die obere Position, und das Display zeigt ein Schlüsselsymbol (was bedetet, dass der Schlüsselschalter in die Position AUS und dann wieder in die Position EIN gebracht werden muss).
3 Die Maschine ist nun darauf programmiert, mit den Seitenbesen in der neuen Hoheneinstellung zu arbeiten.

HINWEIS: Die Maschine ist mit angehobenen Seitenbesen abzustellen. Die Seitenbesen sind zu erneum, wenn die Borsten bis auf eine Länge von 3 Zoll (7,62 cm) abgenutzt sind oder nicht mehr arbeiten.

So erneurn Sie den Seitenbesen..
1 Heben Sie den/die Seitenbesen an.
2 Entfernen Sie den groBen Stift (CC), wahrend Sie den Seitenbesen halten, und dann den Besen.
3 Installieren Sie den neuen Besen, indem Sie ihn nach OBEN auf die Welle schieben und den Stift wieder einfuhren (CC).

ABBILDUNG 13

ALLGEMEINE FEHLERSUCHE AN DER MASCHINE

Problem	Mögliche Ursache	Gegenmittel
Schlechte Wasseraufnahme	Wischblätter abgenutzt oder rissig	Wenden oder erneumann
	Absaugleiste falsch justiert	So nachjustieren, dass die Wischblätter den Boden über die gesamte Breite berühren
	Schmutzwassertank voll	Schmutzwassertank entlieeren
	Schmutzwasserablassschlauch undicht	Stopfen fest einsetzen oder auswechseln
	Schmutzwassertankdeckel undicht	Dichtung auswechseln; Deckel genau aufsetzen
	Schmutz sitzt auf Absaugleiste fest	Absaugleiste reinigen
	Saugschlauch verstopf	Schmutz entfern
	Frischwasserverbrauch zu hoch	Durchfluss über die Frischwassertaste im Bedienfeld reduzieren
	Schaumfilterdeckel sitzt nicht richtig	Deckel richtig schliessen
Scheuerleistung unzureichend	Bürste/Kissen abgenutzt	Drehen bzw. Bürsten erneumann
	Falscher Bürsten- bzw. Kissentyp	Nilfisk kontaktieren
	Falsches Reinigungsmittel	Nilfisk kontaktieren
	Maschine führt zuchnell	Fahrtempo senken
	Flüssigkeitsabgabe zu gering	Durchfluss über die Frischwassertaste im Bedienfeld erhöhen
Scheuermotore laufen nicht	20 Amp (F3) Automatsicherung ausgelösst	Auf elektrischen Kurzschluss prüfen und zurecketzen
Flüssigkeitsabgabe zu gering oder keine Abgabe	Frischwassertank leer	Frischwassertank füllen
	Flüssigkeitsleitungen, Ventile, Filter oder Wanne verstopf	Leitungen/Wanne durchspänen, Filter reinigen
	Lösung abgeschaltet	Durchfluss mittels Frischwassertaste im Bedienfeld aktivieren
	Frischwasser-Magnetventil verstopf oder defekt	Ventil reinigen oder erneumann (siehe Wartungsanleitung)
Maschine lauft nicht	Notaus-Schalter ausgelösst	Batterieanschlussreneut verbinden
	Sicherheitsschalter des Fahrersitzes	Auf Unterbrechung inspierten und erneumann
	Hauptsteuersystem	Störungs-Codes überprüften (siehe Wartungsanleitung)
	Amp F1 Automatsicherung ausgelösst	Auf elektrischen Kurzschluss prüfen und zurecketzen
Kein Vorwarts-Rückwärts-Fahrnantrieb	Fahrnantriebs-Drehzahlregler	Störungs-Codes überprüften (siehe Wartungsanleitung)
	Notaus-Schalter ausgelösst	Batterieanschlussreneut verbinden
Saugsystem schaltet sich ab, Displayanzeige“FULL”(Voll), obwohl Schmutzwassertank nicht voll	Absaugleistenschlauch verstopf	Schmutz beseitigen
	Große Wassermengen werden bei hoher Fahrgeschwindigkeit gesaugt	Arbeitstempo senken oder Selfstabsschaltung deaktivieren (siehe Wartungsanleitung)
Schlechte Kehrlastung (Zylindersystem)	Schmutzbehälter voll	Schmutzbehälter entleeren und reinigen
	Bürsten abgenutzt	Bürsten erneumann
	Borsten haben sich verformt	Bürsten rotieren
Keine Reinigungsmittelzufahr (nur EcoFlex-Modelle)	Reinigungsmittelpatrone leer.	Reinigungsmittelpatronefüllen.
	Verstopfes oder abgeknicktes Reinigungsmittelrohr.	Die Vorrichtung säbern, Rohre gerade legen, um alle Knicke zu beseitigen
	Trockener Dichtungsdeckel der Reinigungsmittelpatrone ist undicht.	Trockenen Dichtungsdeckel wieder korrekget einsetzen
	Verkabelung der Reinigungsmittelpumper ist abgeklemmt oder verkehrt angeschlossen	Schließen Sie die Verkabelung (erneut) an

TECHNISCHE DATEN (wie am Gerät installiert und getestet)

Model		BR 1100S C		BR 1300S C
		BR 1100S		BR 1300S
Modellnummer		56413007		56413011
		56413006		56413010
Spannung, Batterien	V	36 V		36 V
Batteriekapazität	Ah	480		480
Schutzklasse		IPX3		IPX3
SchaldruckpegelIEC 60335-2-72: 2002 Amend. 1:2005, ISO 11201	dB(A)/20μPa	76		76
Gerauschdruckpegel - KpA(IEC 60335-2-72, ISO 11201) Unsicherheit	dB(A)	3,0		3,0
SchaldruckpegelIEC 60335-2-72: 2002 Amend. 1:2005, ISO 11201	dB(A)/20μPa	72		72
Gerauschdruckpegel - KpA(IEC 60335-2-72, ISO 11201) Unsicherheit	dB(A)	3,0		3,0
Bruttogewicht	Ibs / kg	3325 / 1508		3410 / 1547
Transportgewicht	Ibs / kg	2897 / 1314		2982 / 1353
Bruttogewicht	Ibs / kg	3220 / 1460		3320 / 1506
Transportgewicht	Ibs / kg	2792 / 1266		2892 / 1312
Maximale Bodenbelastung des Rades (Mitte vorne)	bar/kg/cm2	116/ 119.9		116/ 119.9
Maximale Bodenbelastung des Rades (rechts hinter)	bar/kg/cm2	81 / 83.7		81 / 83.7
Maximale Bodenbelastung des Rades (links hinter)	bar/kg/cm2	86 / 88.9		86 / 88.9
Vibrationen an Bedienelementen (ISO 5349-1)	m/s2	<1,12 m/s2		<1,12 m/s2
Vibrationen an Bedienelementen (ISO 5349-1) Unsicherheit	m/s2	.11 m/s2		.11 m/s2
Vibrationen des Sitzes (EN 1032)	m/s2	<0,35 m/s2		<0,35 m/s2
Vibrationen des Sitzes (EN 1032/ISO 2631-1) Unsicherheit	m/s2	0.035m/s2		0.035m/s2
Einsatz auf
Steigungen		16 % (9°)		16 % (9°)
Reinigung		10,5 % (6°)		10,5 % (6°)
Modell		BR 1100S CX		BR 1300S CX
		BR 1100S X		BR 1300S X
Modellnummer		56381038		56381041
		56381042		56381040
Spannung, Batterien	V	36 V		36 V
Batteriekapazität	Ah	480		480
Schutzklasse		IPX3		IPX3
SchaldruckpegelIEC 60335-2-72: 2002 Amend. 1:2005, ISO 11201	dB(A)/20μPa	76		76
Gerauschdruckpeggel - KpA(IEC 60335-2-72, ISO 11201) Unsicherheit	dB(A)	3,0		3,0
SchaldruckpegelIEC 60335-2-72: 2002 Amend. 1:2005, ISO 11201	dB(A)/20μPa	72	72
Gerauschdruckpegel - KpA(IEC 60335-2-72, ISO 11201) Unsicherheit	dB(A)	3,0		3,0
Bruttogewicht	Ibs / kg	3325 / 1508		3410 / 1547
Transportgewicht	Ibs/kg	2897 / 1314		2982 / 1353
Bruttogewicht	Ibs/kg	3220 / 1460		3320 / 1506
Transportgewicht	Ibs/kg	2792 / 1266		2892 / 1312
Maximale Bodenbelastung des Rades (Mitte vorne)	bar/kg/cm2	116/ 119.9		116/ 119.9
Maximale Bodenbelastung des Rades (rechts hinter)	bar/kg/cm2	81 /83.7		81 /83.7
Maximale Bodenbelastung des Rades (links hinter)	bar/kg/cm2	86 / 88.9		86 / 88.9
Vibrationen an Bedienelementen (ISO 5349-1)	m/s2	<1,12 m/s2		<1,12 m/s2
Vibrationen an Bedieneelementen (ISO 5349-1) Unsicherheit	m/s2	.11 m/s2		.11 m/s2
Vibrationen des Sitzes (EN 1032)	m/s2	<0,35 m/s2		<0,35 m/s2
Vibrationen des Sitzes (EN 1032/ISO 2631-1) Unsicherheit	m/s2	0.035m/s2		0.035m/s2
Einsatz auf
Steigungen		16 % (9°)		16 % (9°)
Reinigung		10,5 % (6°)		10,5 % (6°)

TABLE DES MATIÈRES

page

Introduction. B-2

REGLAGE DE LA HAUTEUR DE LA BAVETTE LATERALE

Technische gegevens C-24

INLEIDING

HOOGTE SPATSCHERMEN BIJSTELLEN

SPARSCHERMEN CONTROLEREN
SCHIJF
CILINDRISCH
FIGUUR 12

ONDERHOUD ZIJBEZEMS
