| Produkttyp | Bandschleifer |
| Marke | Parkside |
| Modell | KH 3032 (PEBS 600) |
| Nennleistung | 600 W |
| Nennspannung | 230 V ~ 50 Hz |
| Leerlaufbandgeschwindigkeit | 170 bis 250 m/min |
| Abmessungen des Schleifbandes | 75 × 457 mm |
| Schutzklasse | II (Doppelisolierung) |
| Schalldruckpegel | 89 dB(A) (Unsicherheit K=3 dB) |
| Schallleistungspegel | Kann 100 dB(A) überschreiten |
| Vibrationsemissionswert | 2,5 m/s² (Unsicherheit K=1,5 m/s²) |
| Verwendungszweck | Trockenschleifen von Holz, Kunststoff, Metall, Spachtelmasse und lackierten Oberflächen |
| Drehzahlregler | Ja, Einstellrad (1-6) |
| Betriebsart | Schalter mit Dauerarretierung |
| Absaugsystem | Integrierter Staubbehälter und Adapter für externe Absaugung |
| Spannzwingen | Im Lieferumfang für stationären Einsatz |
| Wartung | Mit einem trockenen Tuch reinigen; Lüftungsschlitze frei halten |
| Ersatzteile | Schleifbänder, Staubbehälter, Absaugadapter |
| Reparierbarkeit | Reparatur durch den Kundendienst oder einen qualifizierten Elektriker mit Originalteilen |
| Garantie | 3 Jahre (ausgenommen normale Abnutzung und zerbrechliche Teile) |
Häufig gestellte Fragen - KH 3032 BELT SANDER 600 WATT PARKSIDE
Benutzerfragen zu KH 3032 BELT SANDER 600 WATT PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrowerkzeuge kostenlos im PDF-Format! Finden Sie Ihr Handbuch KH 3032 BELT SANDER 600 WATT - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KH 3032 BELT SANDER 600 WATT von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG KH 3032 BELT SANDER 600 WATT PARKSIDE
Bedienungs- und Sicherheitshinweise
GB IE CY
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
| GB/IE/CY | Operation and Safety Notes | Page 5 |
| FI | Käytö- ja turvaohjeet | Sivu 15 |
| SE | Bruksanvising och sakerhetsanvisiningar | Sidan 25 |
| DK | Brugs- og sikkerhedsanvisinger | Side 35 |
| GR/CY | Yποδειξεις χερισμου και ασφαλελίς | Σελίδα 45 |
| DE/AT/CH | Bedienungs- und Sicherheitseinweise | Seite 55 |
Introduction
Me, Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Saksa, märrittelemme taten
EU-maskindirektiv (98/37/EC)
Lagspänningsdirektiv (2006/95/EC): EN 60745-1, EN 60745-2-4
Elektromagnetisk kompatilitet (2004/108/EC): EN 50366, EN 55014-1, EN 61000-3-2, EN 61000-3-3, EN 55014-2
Bestimmungsgemäß Gerbrauch. 56
Ausstattung. 56
Lieferumfang .Seite 57
Technische Daten.. 57
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
- Arbeitsplatz-Sicherheit.. .Seite 57
- Elektrische Sicherheit . 58
- Sicherheit von Personen.. 58
- Verwendung und Behandlung des Elektrowerkzeugs .Seite 59
Sicherheitshinweise für Bandschleifer. 59
Inbetriebnahme
Schleifband einspannen / wechseln. 60
Arbeitshinweise. .60
Staubabsaugung . 61
Bedienung
Ein- und Ausschalten.. 61
Drehzahl und Schleifband wahlen.. .Seite 61
StationaresArbeiten. 62
Tipps und Tricks.. .Seite 62
Wartung und Reinigung .Seite 62
Entsorgung .Seite 63
Informationen
Service.. 63
Garantie . 63
Konformitätserklarung / Hersteller. .64

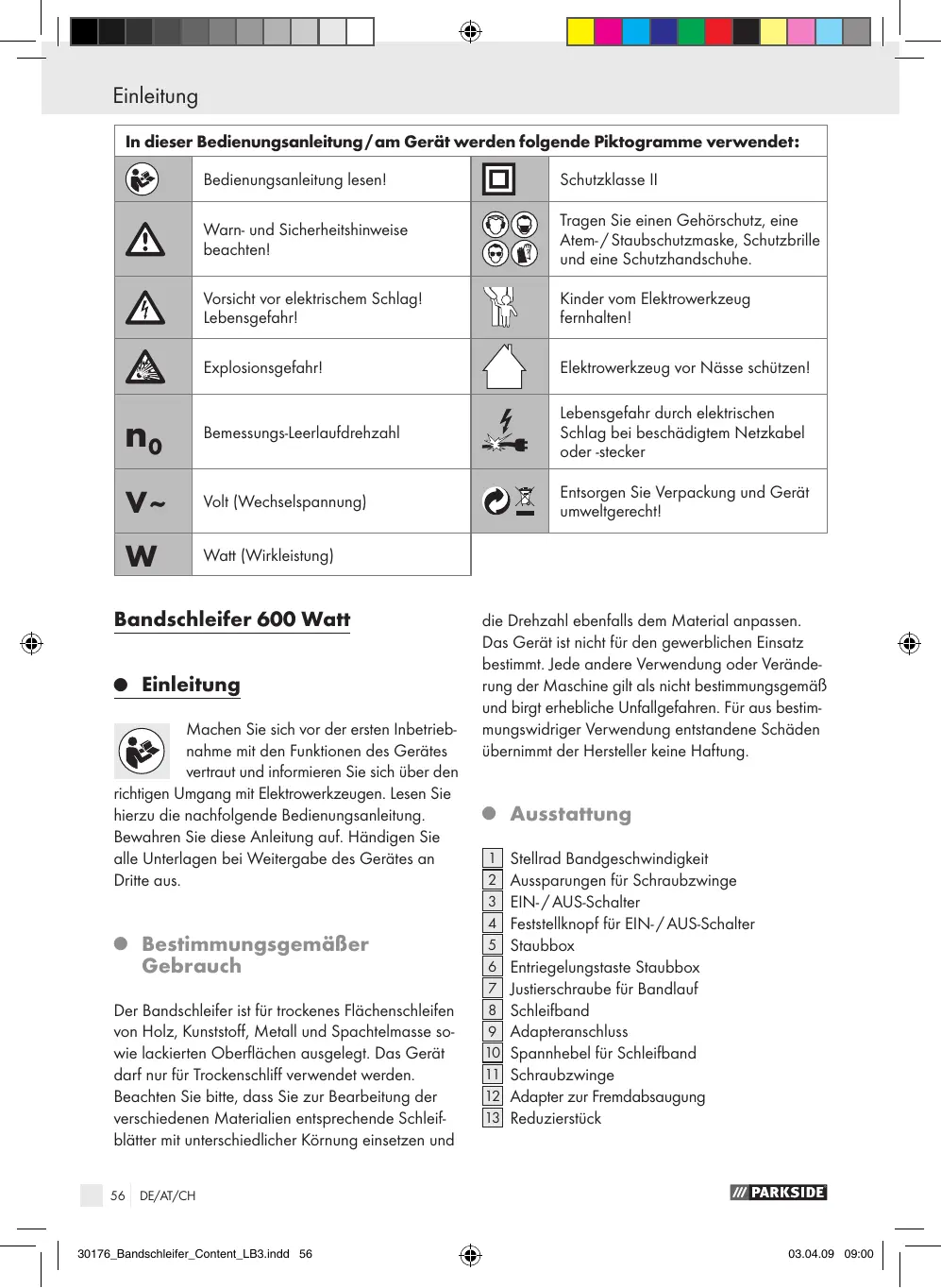

| In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: | |||
| Bedienungsanleitunglesen! | Schutzklasse II | ||
| Warn- und Sicherheitshinweise beachten! | Tragen Sie einen Gehörschutz, eine Atem-/ Staubschutzmaske, Schutzbrille und eine Schutzhandschuhe. | ||
| Vorsicht vor elektrischem Schlag! Lebensgefahr! | Kinder vom Elektrowerkzeug fernhalten! | ||
| Explosionsgefahr! | Elektrowerkzeug vor Nässe schützen! | ||
| n0 | Bemessungs-Leerlaufdrehzahl | Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker | |
| v~ | Volt (Wechselspannung) | Entsorgen Sie Verpackung und Gerät umweltgerecht! | |
| W | Watt (Wirkleistung) | ||
Bandschleifer 600 Watt
- Einleitung
Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den
richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung.
Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.
Bestimmungsgemäßer Gebrauch
Der Bandschleifer ist für trockenes Flächenschleifen von Holz, Kunststoff, Metall und Spachtelmasse sowie lackierten Oberflächen ausgelegt. Das Gerätarf nur für Trockenschliff verwendet werden.
Beachten Sieitte, dass Sie zur Bearbeitung der verschiedenen Materialien entsprechende Schleifblätter mit entsprechlicher Körnung einsetzen und
die Drehzahl ebenfalls dem Material anpassen. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Fur aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Ausstattung
Stellrad Bandgeschwindigkeit
2 Aussparungen für Schraubzwinge
3 EIN-/AUS-Schalter
Feststellknopf für EIN-/AUS-Schalter
Staubbox
Entriebelungstaste Staubbox
7 Justierschraube fur Bandlauf
8 Schleifband
9 Adapteranschluss
10 Spannhebel fur Schleifband
[1] Schraubzwinge
12 Adapter zur Fremdabsaugung
13 Reduzierstuck
- Lieferumfang
1 Bandschleifer 600 Watt
1 Schleifband
1 Staubbox
1 AbsaugAdapter und Reduzierstück (zur externen Staubabsaugung)
2 Schraubzwingen
1 Bedienungsanleitung
- Technische Daten
Bandschleifer: Parkside PEBS 600
Nennspannung: 230V 50Hz
Nennaufnahme: 600W
Leerlauf-
Bandgeschwindigkeit: 170-250 m/min
Schleifband: 75 × 457 ~mm
Schutzklasse: II/回
Gerausch- und Vibrationsinformationen:
Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Schalldruckpegel des Gerätes
betragt typischerweise 89 dB (A).Unsicherheit
K = 3 dB. Der Gerauschpegel beim Arbeitsen kann
100 dB (A) überschreiben.
Gehorschutz fragen!
Schwingungsgesamtwerte nach EN 60745:
Schwingungsemissionswert a_h,D = 2,5m / s^2
Unsicherheit K = 1,5 ~m / s^2
A WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.
Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenen auch die Zeiten berücksichtig werden, in denen das Gerät abgeschelt ist oder bereits lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und
Anweisungen konnen elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF. DER IN DEN SICHERHEITSHINWEISEN VERWENDETE BEGRIFF „ELEKTROWERKZEUG" BEZIEHT SICH AUF NETZBETRIEBENE ELEKTROWERKZEUGE (MIT NETZKABEL) UND AUF AKKUBETRIEBENE ELEKTROWERKZEUGE (OHNE NETZKABEL).
1. Arbeitsplatz-Sicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeuchte Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
Vermeiden Sie Lebensgefahr durch elektrischen Schlag:
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsamitschutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern.
Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind.
Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerk-zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschafter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschliessen, es aufnehmen oder/TRagen.
Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können,
vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaung kann Gefährdungen durch Staub verringn.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.
entspruchend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektronerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Sicherheitshinweise für Bandschleifer
■ BRANDGEFAHR DURCH FUNKENFLUG!
Wenn Sie Metalle schleifen entsteht Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Höhe des Arbeitsbereiches befinden.
Schlieben Sie beim Bearbeiten von Holz und insbesondere wenn Materialienbearbeitet werden,bei denen gesundheitsgefahrtdende Stäube entstehen,das Gerät an eine geeignete externe Absaugvorrichtung an.
Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken etc. für ausreichende Belüfung.
Der Bandschleifer ist für trockenes Flächenschleifen von Holz, Kunststoff, Metall und Spachtelmasse sowie lackierten Oberflächen ausgelegt. Das Gerätarf nur für Trockenschliff verwendet werden.
Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest giltalskrebserlegend.
A WARMUNG! GIFTIGE STÄUBE! Die beim Schleifen von z. B. bleihaltigen Anstrichen, einigen Holzarten und Metallen entstehenden schädlichen/ giftingen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Nähe befindliche Personen dar.
Tragen Sie Schutzbrille und Staubschutzmaske!
Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen / Schraubstock, um das Werkstück festzuhalten. Es ist damit richer gehalten, als mit ihrer Hand.
Stützen Sie auf keinen Fall die Höhe neben oder vor dem Gerät und der zu bearbeitenden Flüche ab, da bei einem Abrutschen Verletzungsgefahr besteht.
Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
Fuhren Sie das Netzkabel immer nach hinten vom Gerät weg.
Vermeiden Sie den Kontakt mit dem laufenden Schleifband.
Bearbeitensiekeine angefeuchtetenMaterialien oder feuchteFlächen.
Führn Sie das Gerät immer eingeschaltet gegen das Werkstück. Hebeln Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
- Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen (siehe auch Abb. E). Sorgen Sie für einen sicheren Stand.
- Lassen Sie das Gerät vollständig zum Stillstandkommen und schalten Sie es aus, bevor Siees ablegen.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät (z.B. Wechsel des Schleifpapiers) und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.
Inbetriebnahme
Beachten Sie die Netzspannung. Die Netzspannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Geräte, die mit 230V bezeichnet sind, können auch mit 220V betrieben werden.
Schleifband einspannen / wechseln
A WARNING! VERLETZUNGSGEFAHR!
Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Bandschleifer durchfuhren.
- Losen Sie die Spannvorrichtung für das Schleifband, indem Sie den Spannhebel [10] ganz herausschwenken (siehe Abb. C). Das Schleifband [8] lasst sich entnehmer.
- Legen Sie nun ein neues Schleifband 8 auf bzw. wechseln Sie es aus, um andere Material zu bearbeiten oder die Kornstärke zu wechseln.
WICHTIG: Die Pfeilrichtungen auf der Innenseite des Schleifbandes 8 und am Gerätegehause müssen übereinstimmen.
- Drücken Sie den Spannhebel [10] wieder in die Ausgangsposition.
Schleifband manuell justieren:
Wird der Bandlauf nach dem Einsatznicht zentriert, mussen Sie den Bandlauf ggf. manuell nachstellen.
Drehen Sie dazu die Justierschraube 7 and der vorderen Rolle, bis das Schleifband 8 zentriert lauft.
WICHTIG: Achten Sie unbedingt darauf, dass sich das Schleifband 8 nicht am Gehäuse einschleift. Prufen Sie regelmäßigen Bandlauf und regeln Sieihn, wenn nötig, mit der Justierschraube 7 nach.
- Arbeitshinweise
Geringer Schleifdruck genugt:
Arbeiten Sie mit geringem Schleifdruck. Das Eigengewicht des Bandschleifers reicht für gute Schleifleistungen aus. Zusätzlich schonen Sie durch diese Arbeitsweise den Verschleib des Schleifbandes und die Oberfläche des Werkstücks wird glatter.
Abtrag und Oberfläche:
Die Abtragsleistung und die Oberflächengüte werden von der Bandgeschwindigkeit und der Kornstärke des Schleifbandes bestimmt (siehe auch Abschnitt «Drehzahl und Schleifband wahlen«).
Schleifvorgang:
Platzieren Sie das Gerät eingeschaltet auf dem Werkstück und arbeiten Sie mit mögigem Vorschub. Führren Sie den Schleifvorgang parallel und überlappend zu den Schleifbahren durch. Zur Vermeidung von störenden, querlaufenden Schleifspuren nur in Faserrichtung schleifen. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
Staubabsaugung
A WARNING! BRANDGEFAHR! Beim
Arbeiten mit Elektrogeräten, die über eine Staubfangbox verfügen oder durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter umgrenstigen Bedingungen, wie z.B. bei Funkenflug - beim Schleifen von Metall oder Metallresten in Holz - kann sich Holzstaub in der Staubfangbox (oder im Staubbeutel des Staubsaugers) selbst entzüden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heißt ist. Vermeiden Sie deshalb unbedingte eine Überhitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeitspausen stets die Staubfangbox bzw. den Staubbeutel des Staubsaugers.
Tragen Sie eine Staubschutzmaske!
Staubabsaugung mit Staubbox:
- Schieben Sie die Staubbox 5 auf den Adapteranschluss 9.
Staubbox demontieren/abnehmen:
Drücken Sie die Entriegelungstosten 6 der Staubbox 5 undziehen Sie sie nach hinten ab.
Adapter zur Fremdabsaugung (mit Reduzierstück)
Bei explosivem Staub/Luftgemisch,müssen Sie einen\ dazu speziell geeigneten Absauger verwenden.
BRANDGEFAHR DURCH FUNKENFLUG!
Verwenden Sie beim Schleifen von Metallen keine Staubabsaugung (Staubbox 5 oder Staubsauger).
AnschlieBen:
Schieben Sie den Adapter zur Fremdabsaugung in den Adapteranschluss. Verwenden Sie falls nötig das Reduzierstück, indem Sie in den Adapter zur Fremdabsaugung schieben.
Schieben Sie den Schlauch einer zulässigen Staubsaugvorrichtung (z.B. eines Werkstattstaubsaugers) auf den Adapter zur
Fremdabsaugung 12 ggf. mit dem Reduzier-stück 13.
Entrehmen:
Ziehen Sie den Schlauch der Staubsaugvortrichtung ab.
Ziehen Sie den Adapter zur Fremdabsaugung 12 ggf. mit dem Reduzierstück ab.
Bedienung
Ein- und Ausschalten
Sie können beim Betrieb des Bandschleifers zwischen Moment- und Dauerbetrieb auswahlen.
Momentbetrieb einschalten:
Drucken Sie den EIN-/AUS-Schalter 3
Momentbetrieb ausschalten:
Lassen Sie den EIN-/AUS-Schalter 3 los.
Dauerbetrieb einschalten:
- Drücken Sie den EIN-/AUS-Schalter 3, halten Sie ihn gedrückt und drücken Sie den Feststellknopf 4.
Dauerbetrieb ausschalten:
Drücken Sie den EIN-/AUS-Schalter und让他们 go to the museum.
Drehzahl und Schleifband wahlen
Mit dem Stellrad Bandgeschwindigkeit 1 konnen Sie die Drehzahl auch bei laufendem Gerät wahren. Die optimale Bandgeschwindigkeit ist abhängig von dem zu bearbeitenden Werkstück bzw. Material. Ermitteln Sie die jeweils beste Drehzahl immer selbst in einem praktischen Versuch. In der nachfolgenden Tabelle findsen Sie unverbindliche Werte, die Ihnen die Ermittlung erleichtern.
| Werkstoff/Arbeitsbereich | Weichholz |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | 240 |
| Drehzahlvorwahr | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Hartholz |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | 180 |
| Drehzahlvorwahr | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Spanplatten |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | 150 |
| Drehzahlvorwahr | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Farbe / Lacke entfernen |
| Grobschliff (Körnung) | 60 |
| Feinschliff (Körnung) | -- |
| Drehzahlvorwahr | hoch (5-6) |
| Werkstoff/Arbeitsbereich | Lacke anschleifen |
| Grobschliff (Körnung) | 150 |
| Feinschliff (Körnung) | 320 |
| Drehzahlvorwahr | niedrig (1-2) |
| Werkstoff/Arbeitsbereich | Stahl entrosten |
| Grobschliff (Körnung) | 40 |
| Feinschliff (Körnung) | 120 |
| Drehzahlvorwahr | mittel / hoch (3-4) |
| Werkstoff/Arbeitsbereich | Kunststoffe |
| Grobschliff (Körnung) | 120 |
| Feinschliff (Körnung) | 240 |
| Drehzahlvorwahr | niedrig / mittel (2-3) |
| Werkstoff / Arbeitsbereich | Nichteisen-Metalle (z.B. Alu) |
| Grobschliff (Körnung) | 80 |
| Feinschliff (Körnung) | 150 |
| Drehzahlvorwahr | mittel/hoch (3-4) |
- Stationäres Arbeitsen
Drehen Sie das Elektrowerkzeug wie in den Abbildungen D,F gezeigt um und legen Sie es auf eine stabile Arbeitsplatte.
Setzen Sie zwei Schraubzwingen in die darauf vorgesehenen Aussparungen ein und spannen Sie das Elektrowerkzeug fest.
Tipps und Tricks
Niemals mit demSELben Schleifband Holz und Metallbearbeiten.
Verschlissene oder eingerissene Schleifbänder konnen das Werkstück beschädigen. Wechseln Sie die Schleifbänder deshalbrechtzeitig aus.
Bewahren Sie Schleifbänder nur hangend auf, da sie durch Knicke etc. unbrauchbar werden.
Wartung und Reinigung
A WARNUNG! Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie Arbeiten am Bandschleifer durchführren.
Der Bandschleifer ist wartungsfrei.
Reinigen Sie das Gerät, direkt nach Abschluss der Arbeit.
Verwenden Sie zur Reinigung des Gerätes ein trockenes Tuch und keinesfalls Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.
Halten Sie Luftrungsöffnungen immer frei.
Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.
- Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.
Werfen Sie Elektrowerkzeuge nicht in den Hausmull!
Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Informationen
Service
A!WARNUNG! Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Aus-tausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten.
Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Garantie
Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch
in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.
Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleiße oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschrankt.
DE
Schraven
Service- und Dienstleistungs GmbH Gewerbering 14
(14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preis aus den Mobilfunknetzen)
Fax: +49 (0) 2832 3532
e-mail: support.de@kompernass.com
AT
Kompernass Service Österreich
Tel.: 0820 899 913 (0,20 EUR/min.)
e-mail: support.at@kompernass.com
CH
Konformitätserklarung/ Hersteller C€
Wir, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:
Maschinenrichtlinie (98/37/EC)
EG-Niederspannungsrichtlinie (2006/95/EC):
EN 60745-1, EN 60745-2-4
Elektromagnetische Verträglichkeit (2004/108/EC):
EN 50366, EN 55014-1, EN 61000-3-2,
EN 61000-3-3, EN 55014-2
Typ/Bezeichnung des Produktes:
Bandschleifer 600 Watt
Bochum, 31.03.2009
Hans Kompernaβ
-Geschäftsführer
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
IAN:30176
KOMPERNASS GMBH
Burgsstraße 21
D-44867 Bochum
