BEDIENUNGSANLEITUNG CB224 CHAMBERLAIN

WICHTIGE ANWEISUNGEN ZUR MONTAGE UND NUTZUNG

BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN

Solche Warnzeichen bedeuten "Vorsicht!", eine Aufforderung zur Bechtung, da ihre MiBachtung Personen- bzw. Sachschaden verursachen kann.itte lessen Sie diese Warningsungneng sorgfaltig.

Dieser Torantrieb ist so konstruiert und geprüft, daß er bei Installation und Benutzung unter genauer Befolgung der anschließenden Sicherheitsregeln angemessene Sicherheit bietet.

Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.

Beim Umgang mit Werkzeugen und Kleinteilen Vorsicht walten lessen und weder Ringe, Uhren noch lose Kleidungsstücke tragen, wenn Sie Installationsoder Reparaturarbeiten an einem Tor vornehmen.

Elektrische Leitungen sind entsprechend den lokalen Bau- und Elektroinstallsvorschriften zu verlegen. Das elektrische Kabelarfurn von einer autorisierten Elektrofachkraft an ein ordnungsgemäß geerdetes Netz angeschlossen werden.

Bei der Montage muß ein Einschließen zwischen dem angetriebenen Teil und den umgebenden Teilen des Gebäudes (z.B. eine Wand) aufgrund der Öffnungsbewegung des angetriebenen Teils berücksichtigt werden.

Entfernen Sieitte alle am Tor angebrachten Schlosser um Schaden am Tor zu vermeiden.

Nach der Installation ist zu prufen, daß der Mechanismus richtig eingestellt ist und dass der Antrieb, das Sicherheitsystem und die Notentriebelung richtig Funktioniert.

Ist ein Gehtor im Tor vorhanden, damit der Antrieb nicht starten oder weiter laufen, wenn das Tor nicht ordnungsgemass geschlossen ist.

Stellen Sie sicher, daß Personen, die den Antrieb montieren, warten oder bedieren diesen Anleitungen folgen. Bewahren Sie die Anleitung an einem Ort auf, an dem schnell auf sie zusückgegriffen werden kann.

These Anlage darf nicht von Personen bedient werden (einschliesslich Kindern), die körperlich oder geistig beeinträchtigt sind, oder denen es an Erfahrung im Umgang mit der Anlage mängelt, solange sie nicht unter Aufsicht sind oder von einer für ihre Sicherheit verantwortlichen Person im Umgang mit der Anlage unterwiesen worden sind.

Es ist wichtig, das Tor immer gut gangbar zu halten. Tore die steckenbleiben oder verklemen, sind unver-züglich zu reparieren. Versuchen Sie nicht das Tor selbst zu reparieren. Bestellen Sie dafür einen Fachmann.

Entfernen Sie zusätzliches Zubehör aus der Höhe von Kindern. Erlauben Sie Kindern nicht Drucktaster und Fernbedienungen zu bedieten. Schwere Verletzungen können durch ein sich schließendes Tor verursacht werden.

Automatisch gesteuerte Geräte müssen vom Netz getrennt werden, wenn Wartungsarbeiten wie zum Beispiel Reinigung ausgeführrt werden.
In der festverlegten Installation ist eine Trennvorrlichtung vorzusehen, um ein alloliges Abschalten mittels Schalter (mind. 3mm Kontaktöffnungsweg) oder separate Sicherung zu gewährleisten.

Der endgültige Schutz vor Quetsch- und Scherstellen muss nach der Montage des Antriebes mit dem Tor gewährleistet sein.

Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit der Anlage speien.

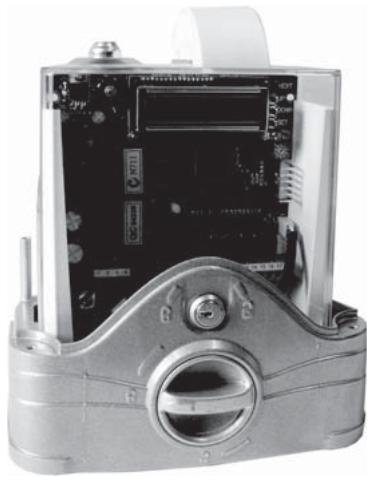

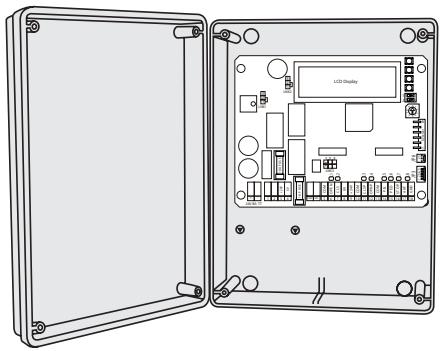

MONTAGE DER STEUERUNGSBOX

Die Steuerung CB224 ist für den Einbau in einer speziellen Box unter der Haube des Schiebetorantriebs konzipiert und kann, insofern nicht bereits vorhanden, als Zubehör bestellt werden. Die Steuerung kann auch extern (an der Wand) in einer wasserfesten Box (203391) untergebracht werden. Bei der Motorsteuerung handelt es sich um eine mikroprozessorgesteuerte Elektronik mit modernster Technik. Sie hat alle für den sicheren Betrieb notwendigen Anschlussmöglichkeiten und Funktionen. Die Steuerbox mit der Motorsteuerung ist mit den Kabeldurchführung nach unter zu montieren. Sie darf direkter Sonneneinstrahlung nicht dauernd ausgesetzt sein. Mit der Elektronik laßt sich die Zug- und Druckkraft sehr genau einstehen. Das Tor laßt sich bei richtiger Montage / Einstellung von Hand festhalten. Wahrend des Laufes kann das Tor jederzeit per Funk, Taster oder Schlüsselschalter gestoppt werden. Der Torflügel besteht für "AUF" und "ZU" Stellung einen stabilen Anschlag.

ELEKTRISCHE INSTALLATION

Der Anschluß der Steuerung sollte erst als letztes erfolgen, d.h. Antrieb einbauen, benöttige Kabel verlegen und Lichtschranken (Kontakteisten) befestigen. Bei ortsfester Montage ist ein Mittel zum Trennen vom Netz erforderlich, dass einen Kontaktabstand von mind. 3mm besitzt (Hauptschalter).

Feuchtigkeit und Wasser zerstören die Steuerung. Stellen

Sie unter allen Umständen sichere dass Wasser, Feuchtigkeit oder Staunasse nicht in die Steuerung gelangen kann. Alle Öffnungen und Kabel durchführungen müssen unbedingt wasserdicht verschlossen sein.

Folgende Kabelquerschnitte sollen den generell nicht untersritten werden:

100-230Volt 1,5mm² oder grösser
- 0-24Volt 0,5mm² oder grösser

Tips: Klingeldrähte erweisen sich oft in der Praxis als problematisch, weil Sie bei größeren Leitungslangen zu viel Spannung verlieren. Trennen Sie die Kabel in Kabelkanälen d.h. Kabel Motor und Kabel Lichtschranke, speziell bei Schlüsselschaltern, Start-Tasten (vom HausCOMMend) sonst kann es bei langen Leitungswegen zu Störungen kommt.

TECHNISCHE DATEN

Spannung:

Verbrauch max.:

Antriebsmax.:

Versorgung Zubehör:

Arbeitstemperatur:

Abmessungen:

24V/AC

300mA

5A

24V~ 0.5A max

-25°C÷55°C

119x145mm (Ohne Box)

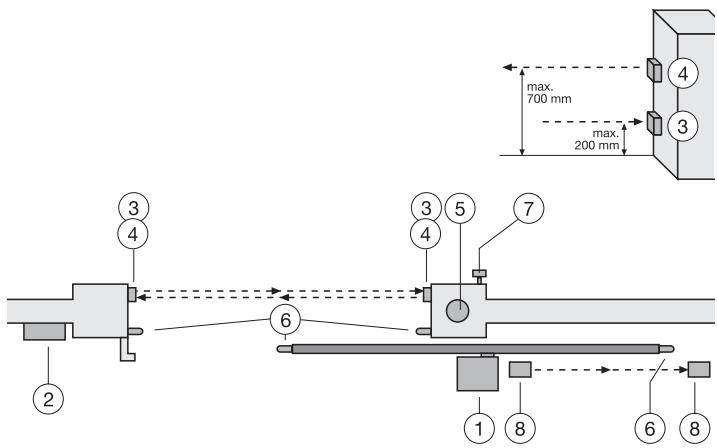

TYPISCHER AUFBAU EINER ANLAGE

1. Antrieb mit Steuerung

Der Antrieb sitzt auf der hohenverstellbaren Montageplatte

1. Steuerung (Falls extern montiert)

Wird die Steuerung extern montiert (externe Montagebox erforderlich)

müssen die Kabel und Zuleitungen ordnungsgemäß verlegt werden

1. Lichtschranke (770E/771E) 150-200mm (Option)

Erste Lichtschranke. Sichert Personen

1. Lichtschranke (770E/771E) 700mm (Option)

Zweite Lichtschranke. Sicher Fahrzeuge und höhere Objekte

1. Blinkleuche

Wichtiger optischer Hinweis auf die Bewegung des Tores

1. Kontaktleiste (Option) 600213-2

Sichert das Tor bei Berührung ab. Kontaktleisten können am Tor angebracht werden oder an den Pfeilern. Sind im Tor Öffnungen, die größter als 45mm sind, ist eine Kontaktleiste am Pfeiler erforderlich (Zubehor). Kontaktleisten müssen, wenn erforderlich, bis 2,5m Höhe angebracht werden.

1. Schlüsselschalter (Option)

Wird an der Aussenende angebracht. Mittels Schlüssel oder Eingabe einer Nummer wird das Tor geöffnet

1. Lichtschranke (Option)

Sichert das Tor im Offnen. Diese Lichtschranke kann entfallen, wenn baulich verhindert wird, dass Personen sich in thisem Bereich aufhalten konnen. Alternativ kann auch hier eine Kontaktleiste montiert werden.

Die Steuerung erfüllt die neuesten geforderten EN-Richtlinien.

Eine dieser Richtlinien schreiben vor, dass die Schliesskräfte an der

Torkante nicht über 400N (40Kg) steigen dürfen innerhalb der letzten

500mm vor Tor ZU. Größer als 500mm damit die maximale Kraft an der

Torkante1400N (140Kg) betragen. Kann dies nicht sichergestellt

werden, ist unbedingt eine Kontaktleiste ggf. bis in eine Höhe von 2,5m

am Tor oder am gegenüberliegenden Pfeiler anzubringen (EN12453)

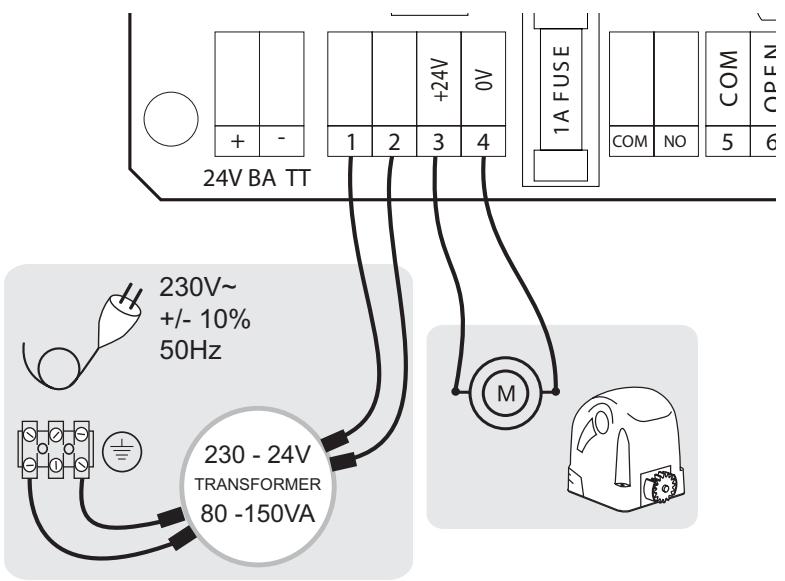

MOTOR

Schlieben Sie den Motor genau nach der

Anschlußübersicht an die Steuerung an.

Klemme 3 Kabel ROT L/N

Klemme 4 Kabel BLAU N/L

Hinweis: Werden andere als unsere Antriebe/Motoren angeschlossen, kann es erforderlich sein, dass die Kabel der Klemmen 3 + 4 getauscht werden,müssen,um eine korrekte Funktion zu gewährleisten. Ersichtlich wird dies in der "Ersten Inbetriebnahme", wenn die Steuerung nicht die richtigen Laufrichtungen einhalt. Siehe auch unter Hinweise Endschalter Anschluss.

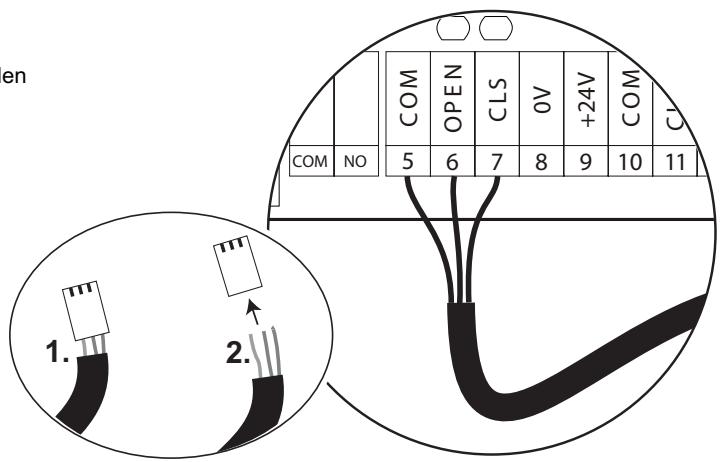

ANSCHLUSS DER KABEL FÜR DEN ENDSCHALTER

Beschreibung für Antriebe Chamberlain mit Magnetendschaltern:

Der korrekte Anschluss der Endschalter AUF / ZU ist wichtig für den

Betrieb der Anlage.

Ist die Einfahrt LINKS vom Antrieb dann:

Klemme 5 Blau

Klemme 6 Braun

Klemme 7 Schwarz

Ist die Einfahrt RECHTS vom Antrieb dann

Klemmen 6 + 7 (braun / schwarz) tauschen.

SICHERUNGEN:

F1 = 10A Sichert den Motor

F2 = 1A Sichert Zubehör Klemme 8 + 9

ANSCHLUSSE:

1. 24VAC Eingang
2. 24VAC Eingang
3. Motor Ausgang
4. Motor Ausgang
5. Endschalter COM Blau
6. Endschalter AUF Braun/Blau
7. Endschalter ZU Blau/Braun
8. Zubehor Versorgung 0Volt
9. Zubehör Versorgung 24Volt
10. Lichtschranke COM
11. Lichtschranke ZU (schlieBen)
12. Lichtschranke AUF (öffnen)
13. Schalter COM
14. Schalter AUF/ZU
15. Schalter Fussgänger
16. Schalter Stop (Notstop)
17. Antenne Signal (nicht benötigt wenn Empfänger 801719-6 verwendet wird.)
18. Antenne Erde

BACKUP BATTERIE (OPTIONAL):

Eine Backup Batterie kann angeschlossen werden. Diese versorgt die Steuerung bei Stromausfall für eine Zeit. Abhängig von der Batteriegroße und der tätiglichen Anzahl der Zyklen. Model CM475 besteht zusammen ein wassergeschütztes Gehäuse bei der Montage im Freien.

DREHSCHALTER FÜR PROGRAMME 0 - 9

Tor öffnet nach Signal und schließ am{nachsten. Während des Öffnens stoppt das Tor zuerst und schließt erst am nachsten Signal. Unterbrechung der Lichtschranke während des Schließens reversiert das Tor komplett nach AUF.

Position 2: Automatic (Lichtschranke erforderlich)

Tor öffnet nach Signal und schließ anhand voreingestellter Zeit in Menu P3. Unterbrechung der Lichtschranke während des Schliebens reversiert das Tor komplett und es schließ wieder nach voreingestellter Zeit.

Position 3: Lichtschranke schliebTor

Tor öffnet nach Signal und schließt sobald die Lichtschranke unterbrochen wurde. Unterbrechung der Lichtschranke während des Schliebens reversiert das Tor komplett und schließt wieder nach voreingestellter Zeit in Menu P3.

Position 4: Zähmodus

Tor öffnet nach Signal und zählt die Anzahl der Signale die gegeben wurden. Es mussen mindestens die gleiche Anzahl der Unterbrechungen an der Lichtschranke Schließen (CLOS) erfolgen bevor das Tor schließt (Programm ist nicht möglich wenn zwei Lichtschranken in der Schließrichtung installiert sind.).

Position 5-0 Ohne Funktion

Stocksocket - JP3

Ermöglicht weitere Funktionen im evtl. Direktanschluss oder mittels Zwischenrelais zu einer weiterführrenden Steuerung z.B. Alarmanlage / Telefon / Statusanzeige Tor / Computer / Zählfwerk etc.

Pin 5 = Steuerung / Tor Status: AN = Wenn Steuerung aktiv

Pin 4 = 0 Volt

Pin 3 = +12Volt für ein Zubehör max. 100mA!

Pin 2 = AUX AN(geschaltet) = Wenn Tor schließt.

Pin 1 = AUX AN(geschaltet) = Wenn Tor öffnet.

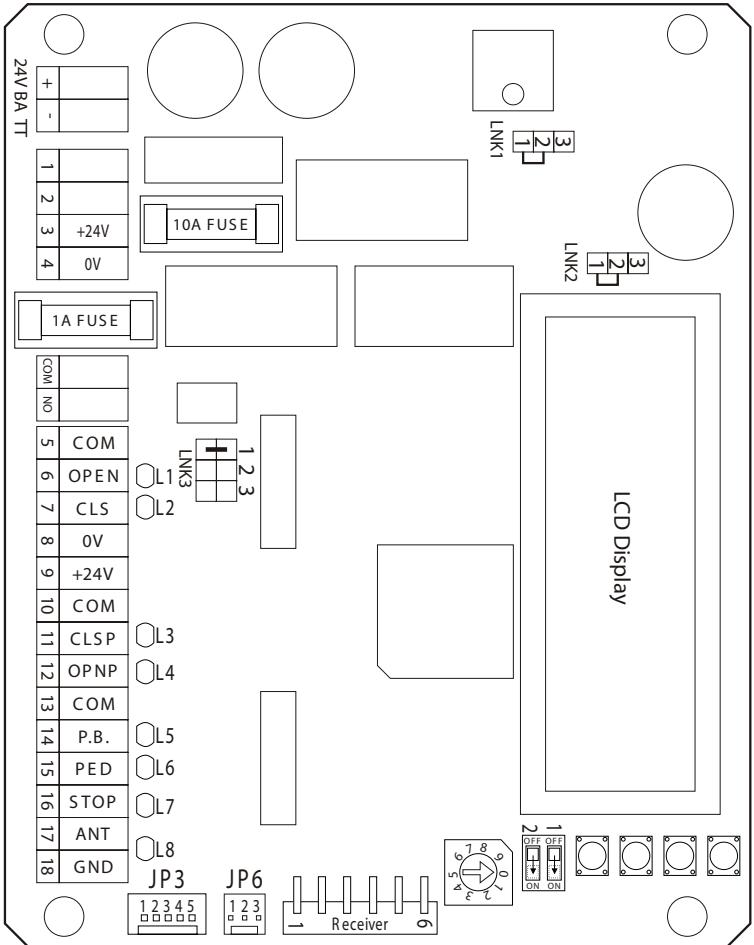

BESCHREIBUNG DER LEDs

L1 Endschalter AUF Status: AN = Endschalter nicht aktiviert
AUS = Endschalter aktiviert (Tor steht am Endschalter)
L2 Endschalter ZU Status: AN = Endschalter nicht aktiviert AUS = Endschalter aktiviert (Tor steht am Endschalter)
L3 Sicherheitseingang ZU (10+11) AN = Sperr Steuerung AUS = OK
L4 Sicherheitseingang AUF (10 + 12) AN = Sperr Steuerung AUS = OK
L5 Schaltereingang (13+14) AN= Schaltsignal liegt an. AUS = Kein Signal
L6 Schaltereingang (13+15) AN= Schaltsignal liegt an. AUS = Kein Signal
L7 STOP Kontokt: AN = OK; AUS = Sperr Steuerung
L8 Board Status Indikator: AUS = Steuerung im Leerlauf (steht) Tor steht auf Endschalter ZU AN = Ein Schaltsignal wurde gegeben. Die LED bleibt AN bis das Tor wieder den Endschalter ZU erreicht hat oder die eingestellte Zeit bei Fahrtrichtung ZU abgelaufen ist.

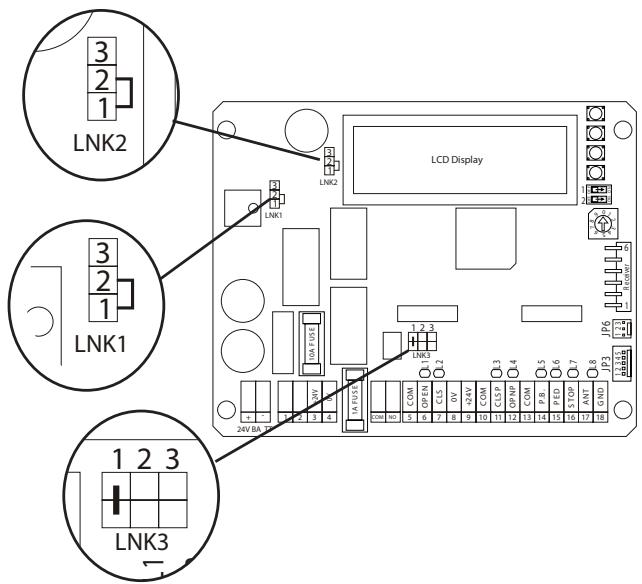

Stockbrücken LNK ( „Jumper“, „Links“)

Je nach Stellung der Steckbrüche können verschiedene Funktionen eingestellt werden.

LNK1: (Nicht umstecken!)

1 + 2 = (unten) Für 24Volt Trafo und Antrieb (Chamberlain Antriebe)

2 + 3 = (oben) Für 12Volt

LNK2: (Nicht umstecken!) Backup Batterie

1+2= (unten) 24Volt

2 + 3 = (oben) 12Volt

LNK3: Blinkleuche (COM-NO)

1 = AN während Öffnen und Schliessen, z.B. nur bei Torbewegung
2 = AN von Öffnen bis Schliessen, z.B. während Steuerung aktiv ist
3 = nicht in Betrieb

ZUBEHÖR

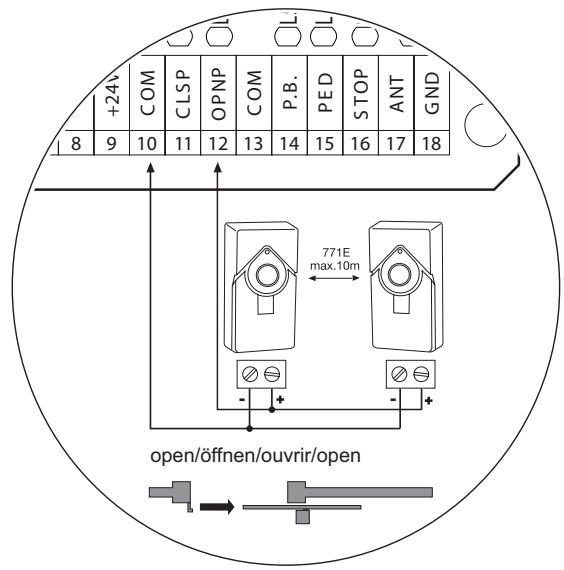

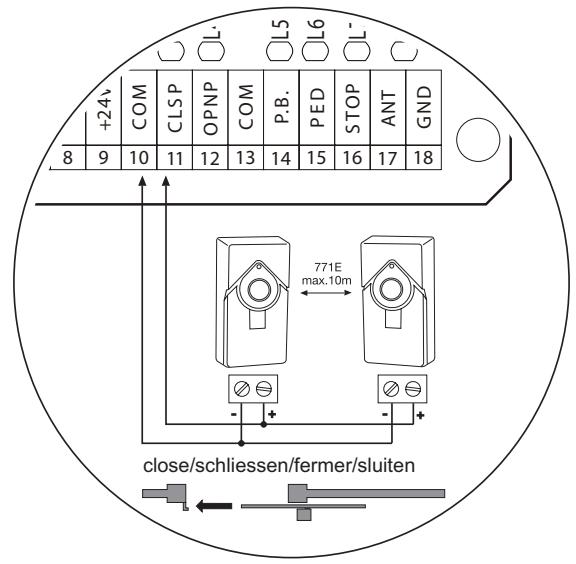

LIGHTSCHRANKEN (OPTIONAL)

Die Lichtschranken dieren der Absicherung des Tores und müssen verwendet werden. Der Montageort ist abhängig von der Bauweise des Tores. Nach EN12453 muß ein Lichtschrankenpaar in einer Höhe von 200mm installiert werden. Die Lichtschranken bestehen aus einem Sender und einem Empfängerteil und müssen einander gegenüber liegen. Mit einem Schraubenzieher laßt sich das Lichtschrankengehause (Plastik) offen. Die Lichtschranke wird mittels kleiner Schrauben und Dübel an der Wand befestigt. Es ist möglich zwei verschiedene Lichtschrankensysteme zu betreiben. (siehe Beschreibung) Soll die Funktion „Automatisches Schliessen" möglich sein, muss die Chamberlain - Failsafe Lichtschranke installiert sein. Das Chamberlain - Failsafe system (2-Kabel system) besitzt an beiden Seiten eine petite von außen einsehbare LED (Licht) um den Status der Lichtschranke anzuzeigen. Zwei Modelle der Chamberlain - Failsafe Lichtschranke werden angeboten.

Einstellungen:

Im Menu P7 + P8 muß die Steuerung auf die angeschlossene Lichtschranke eingestellt werden.

Für die Chamberlain 2-Kabel Lichtschanke ist die Einstellung PLS = Pulse zu wahlen

Für Relais-Lichtschranken ist die Einstellung RLY = Relais zu wahlen

Diagnose an der Chamberlain-Failsafe Lichtschranke

LED konstant = OK

LED blinkt = Lichtschanke sperr Steuerung

LED aus = Kein Strom, falscher Anschluss oder verpollt

Diagnose ander Steuerung

LED aus = OK

LED konstant an = Steuerung sperrt

Kabelquerschnitt: 0,5mm^2 oder groBer.

Spannung: 12/24Volt AC/DC.

Keine starren Kupferleitungen verwenden. Keine parallele Verlegung von Kabeln mit 230Volt oder der Verlegung im gleichen Kabelkanal.

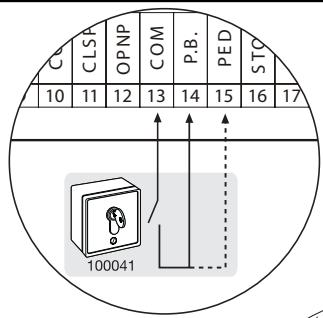

TASTER / SCHLÜSSELSCHALTER (OPTIONAL)

Die Steuerung / Antrieb kann mittels verschiedener Eingänge aktiviert werden. Dies kann mittels Handsender oder Schlüsselschalter erfolgen (Klemmen 13-15).

Handsender = siehe Punkt Einlernen der Handsender

13-14 = Input St. 1 Normaler Betrieb

13-15 = Input St. 2 Aktiv bei speziellen Einstellungen

(siehe Beschreibung) Menu P12 + P13

NOTSTOP (OPTIONAL) 600084 (ohne Abbildung)

Wird ein Schalter angeschlossen kann damit die Anlage gestopt oder gespeppt werden. Eine Bewegung der Flügel wird sofort unterbrochen. Klemmen 13 und 16 müssen gebrachtein, wenn kein Schalter installiert ist.

Kabelquerschnitt: 0,5mm^2 oder groBer.

Spannung: 12/24Volt AC/DC.

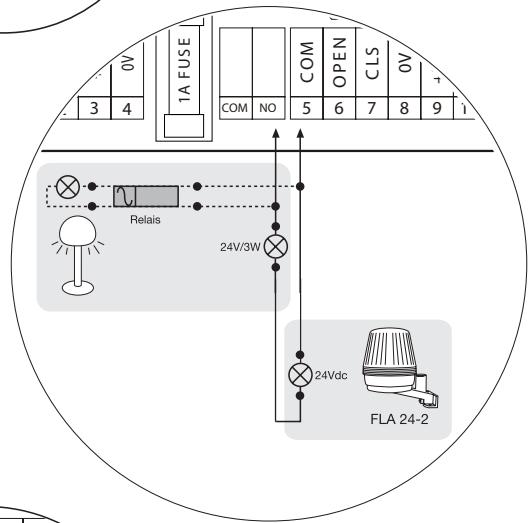

TORÜBERWACHUNG / BELEUCHTUNG (OPTIONAL) COM/NO

Alternative kann durch Vorschalten eines Relais auch eine

Hofbeleuchtung betrieben werden.

Einstellungen siehe Beschreibung "Jumper"

Kabelquerschnitt: 0,5mm^2 oder groBer.

BLINKLAMPE (OPTIONAL) FLA24-2 (COM/NO)

Eine Blinkleuchte kann an die Steuerung angeschlossen werden. Sie warnt Personen vor dem sich bewegenden Tor. Die Blinkleuchte sollen möglichst hoch und deutlich sightbar angebracht werden. Die

Steuerung gibt ein konstantes Signal, welches von der Lampe in ein Blinken umgewandelt wird.

Einstellung siehe Beschreibung "Jumper 3"

Kabelquerschnitt: 0.5mm^2 oder größter.

Spannung: 24V DC

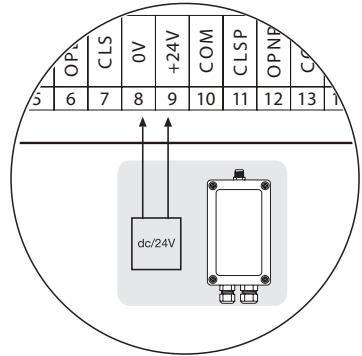

24VDC - AUSGANG (Klemme 8+9)

Für Relaislichtschranken oder andere Geräte (z.B. Empfänger)

max.500 mA

Keine starren Kupferleitungen verwenden. Keine parallele

Verlegung von Kabeln mit 230Volt oder der Verlegung im

gleichen Kabelkanal.

KONTAKTLEISTE (OPTIONAL) 600213-2

Kontakteisten mit permanenter Überwachung können mittels der Interface Box angeschlossen werden. Die interface Box wird an die Ausgänge der Lichtschranke(n) angeschlossen.

Kabelquerschnitt: 0,5mm^2 oder groBer.

G-Intset Übertragungsset "Profi" bei Montage der Leisten am Torflügel

G-NSPG45/4 Übertragung des Signals mittels Spiralkabel (max 8m breit)

G-AC1103 Zugentlastungen/Box für Spiralkabel

ANTENNE (OPTIONAL) ANT4X-1LM (Klemme 17 + 18

Wird der Funkadapter 801719-6 verwendet, bleiben Klemme 17 +

18 frei. Eine Aussenantenne wird direkt an den Funkadapter ange-schlossen. So konnen größere Reichweiten (Funk) erzielt werden. Die

Antenne möglichst hoch montieren.

Keine starren Kupferleitungen verwenden. Keine parallele Verlegung von Kabeln mit 230Volt oder der Verlegung im gleichen Kabelkanal.

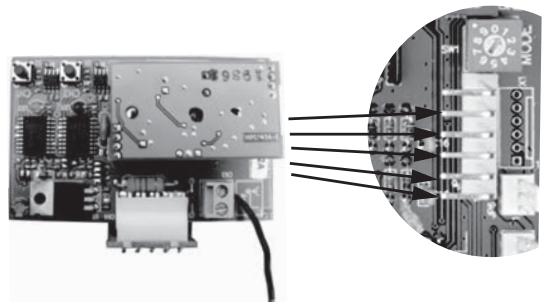

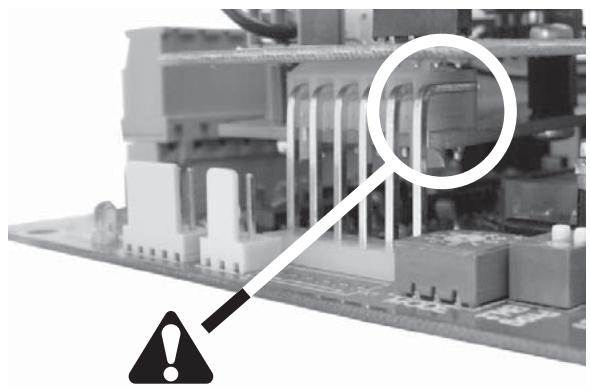

FUNKADAPTER 801719-6

Um die Steuerung mittels Funk zu betreiben, muß vorher ein Funkmodul installiert werden.

EINLERNEN / LÖSCHEN DER HANDSENDER

Siehe Beschreibung Funkadapter

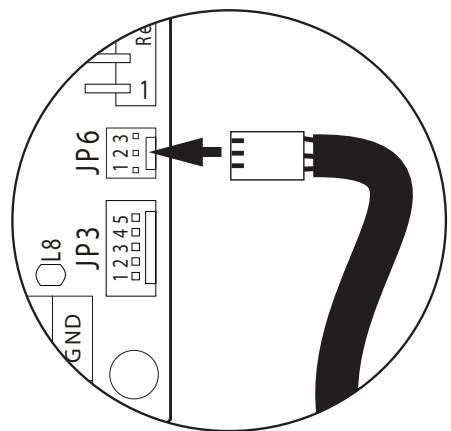

RPM SENSOR

Ein Drehzahlmesser (RPM Sensor) kann optional installiert werden. Der Sensor ermitteligt eine automatische Reversierung des Tores bei Hinderniserkennung. RPM Sensor: Stecker JP6 auf der Steuerung Wird eine Batterie verwendet, muß Menu P19 auf YES eingestellt werden.

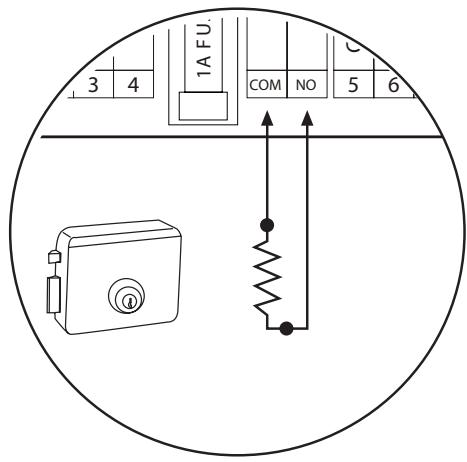

ELEKTROSCHLOSS (OPTIONAL) Modell 600022 (24V)

Der Betrieb eines Elektroschlosses über den Kontakt COM/NO (Light Output) ist möglich. Bei Bedarf wenden Sie sichitte an unseren Service.

Keine starren Kupferleitungen verwenden. Keine parallele Verlegung von Kabeln mit 230Volt oder der Verlegung im gleichen Kabelkanal.

Mittels des Displays wird die Steuerung programmiert. Die Tasten und Schalter an der rechten Seiteiben dem Display werden benötigt.

Schalter 1:

ON = Erforderlich zum Programmieren der Steuerung

OFF= Sperrt

OFF=Aus

Schalter 2: ON = Displaybeleuchtung an

Taste SET: Speichert die aktuelle Einstellung

Taste UP & DOWN: Ändern der Einstellung

Taste NEXT: Um in ein anderes Menu/Programm zu wechseln.

DISPLAYANZEIGE:

P... =

Def. =

Now=

Yes

No

Anzeige des aktuell aufgerufenen Menu/Programm

"DEFAULT" Werkseinstellung. Einstellung ab Werk

"NOW" Aktuelle Einstellung

"Yes" Ja

"NO" Nein

	Anzeige	Beschreibung		Auswahr	Eigene Einstellung
P1	P1= Motor TypeDef: 0 Now: 0	Motortyp	Einstellung verwendeter Motor: 0=Kein Motor1=Chamberlain/LiftMaster Für andere siehe Beschreibung	0-3
P2	P2=M1 Travel TimeDef: 5 Now: 5.0s	Laufzeit	Motorlaufzeit einstellen (Sekunden)	0-99
P3	P3= Auto Cls Delay Def: 1Now: 1.0s	Auto-SchlieBen	Zeit in Sekunden die das Tor offen bleibtAchtung: Nur mit Lichtschranke	0-99
P4	P4=M1 Force AdjDef: 50% Now: 50%	Krafteinstellung	Motor Arbeitskraft	30 - 100%
P5	P5 = Slow DownDef: 3 Now: 3.0s	Langsamlauf Ende	Langsamlauf in Sekunden vor Tor - ZU	0-10
P6	P6=M1 Soft StartDef: 0 Now: 0.5s	Langsamlauf Anfang	Langsamlauf in Sekunden nach Start	0-10
P7	P7 = Back Up TimerDef: 0 Now: 0.0s	Auto-SchlieBen Spezial	Nur in Verbindung mit Programm 3: SchlieBtor automatisch auch nachStromausfall. Zeit in Sekunden. ACHTUNG: Nur mit angeschlossenerLichtschranke	0-65
P8	P8 = Open PE TypeDef: RLY Now: RLY	LichtschrankeAUF - Richtung	Typvorwahl Lichtschranke: RLY - RelaislichtschrankePLS - Pulse (Chamberlain Lichtschranke 770E und 771E)	RLY - PLS
P9	P9 = Close PE TypeDef: RLY Now: RLY	LichtschrankeZU - Richtung	Typvorwahl Lichtschranke: RLY - RelaislichtschrankePLS - Pulse (Chamberlain Lichtschranke 770E und 771E)	RLY - PLS
P10	P10 = PE ReverseDef: Yes Now: Yes	LichtschrankeZU - Reaktion	"YES"= Tor reversiert nach AUF"NO"= Tor stoppt	No - Yes
P11	P11 = Opn PE ReOpenDef: No Now: No	LichtschrankeAUF - Reaktion	Während Unterbrechung Tor Stoppt. Nach Freigabe "NO"= Reversiert(schlieB) "YES"= Öffnet weitere	No - Yes
P12	P12 = PED TravelDef: 5 Now: 5.0s	FussgängerLaufzeit	Motorlaufzeit für Fussgängerfungtion in Sekunden	0-99
P13	P13 = PED Auto CloseDef: No Now: No	FussgängerAuto-SchlieBen	Zeit in Sekunden die das Tor offen bleibt. P3 muss aktiviert sein.Achtung: Nur mit Lichtschranke	No - Yes
P14	P14 = Pwr Fail CloseDef: No Now: No	StromausfallVerhalten	SchlieBtor automatisch auch nach Stromausfall. Zeit in Sekunden.ACHTUNG: Nur mit angeschlossener Lichtschranke	No - Yes
P15	P15 = Motor SpeedDef: 10 Now: 10	Geschwindigkeit	Geschwindigkeit des Tores. Hinweis: Durch Reduktion wird die maximaleZukgkraft nicht erreicht. Nur für leichte Tore	1-10
P16	P16 = ExtraOpnTimeDef: 2 Now: 2.0s	LaufzeitAUF - Zusätzlich	Zusätzliche Motorlaufzeit um Wind oder schlechteVerhältnisse zu kompensieren	0-10
P17	P17 = ExtraClsTimeDef: 2 Now: 2.0s	LaufzeitZU - Zusätzlich	Zusätzliche Motorlaufzeit um Wind oder schlechteVerhältnisse zu kompensieren	0-10
P18	P18 = Battery TypeDef: 24 Now: 24	BatterieTyp	2x 12Volt Keine Einstellung möglich	24V
P19	P19 = BatteryLowOpnDef: No Now: No	BatterieLadezustand	"NO"= Tor wird bei leerer Batterie nicht geöffnet"YES"= Tor wird geöffnet aber nicht geschlossen.	No - Yes
P20	P20 = RPM SenseDef: No Now: No	RPMSensor	"YES" = RPM Sensor angeschlossen (In der EU erforderlich)"NO" =Wenn nicht vorhanden und bei Verwendung einer Batterie	No - Yes
P21	P21 = Total Cyles#Cycles = 0000000	ZyklenzählerGesamt	Zahlte alle vollen(kompleten) Zyklen die gefahren wurden
P22	P22 = Resettable Cycl#Cycles = 000000	ZyklenzählerRückstellbar	Zahlte die vollen Zyklen seit letzter Rückstellung
P23	P23 = Reset CyclesDef: No Now: No	ZyklenzählerRückstellung	Rückstellung P22 Zyklenzähler
P24	P24 = Reset DefaultDef: No Now: No	WerkseinstellungRESET	Stellt Werkseinstellungen wieder her (Nicht P22)
P25	P25 = Software RevRevision ......	Software	Zeigt die eingebaute Software Version an.

ERSTE INBETRIEBNAHME/GRUNDEINSTELLUNG

Gehen Sie Punkt für Punkt genau durch. Beginnen Sie im Zweifelsfall wieder von vorne. Nehmen Sie sich für diese Einstellungen ausreichend Zeit.

1. Ist alles Notwendige für den Betrieb angeschlossen? Motor(en), Lichtschranke (!), Blinklampe, Taster oder Schalter etc.?
2. Stellen Sie sicher, dass sich niemand im Torbereich aufhalt ode aufhalten kann.
3. Überprüfen Sie die ordnungsgemäße Funktion der LEDs (Lampchen), oder ob diese eine Funktion spieren.
4. Tor von Hand Öffnen und LED1 (grün) beobachten. Die LED 1 (grün) muss bei erreichen des Endschalters AUS sein.
   Gegebenenfalls die Kabel an Klemme 6+7 vertauschen.
5. Tor von Hand schlieben und LED2 (rot) beobachten. Die LED 2 (rot) muss bei erreichen des Endschalters AUS sein.
6. Ist kein Schalter an die Steuerung angeschlossen, schlieben Sie an die Steuerung Kontakt 13 +14 provisorisch einen Schalter um bequem alle Einstellungen durchzuführen.
7. Die Steuerung ist so voreingestellt, dass ein Betrieb mit Werkseinstellung grundsatzlich möglich ist. Stellen Sie den Drehschalter für Programme auf Programm 1 „Standard". Evtl. Änderungen später durchführren (siehe Beschreibung).
8. Stellen des Schalter 1 auf ON und kontrollieren/Ändern Sie folgende Menüeinstellungen: P1=1 Chamberlain LiftMaster Motor,

P4= Sehr leichte Tore PVC, ALU sollen mit einer geringeren Kraft als Voreinstellung 50% betrieben werden. Stellen Sie Menu P4 auf einen kleineren Wert ein. Maximal. 30% sonst 50%
P5=Langsamlauf voreingestellt 3 Sekunden. Im Bereich der Gültigkeit der EN12453 muss Langsamlauf die letzten 50cm aktiv sein und sollte mindestens 5 Sekunden betragen.
P6= Langsam Start Voreingestellt 0.5 Sek (Nach Wunsch)
P8= Typ der Lichtschranke an Klemme 12 (AUF) einstellen RLY für „keine“ (dann ist eine Drahtbrücke erforderlich) und Relaislichtschanke oder PLS für Chamberlain Lichtschranke (2- Kabel Lichtschanke)
P9= Typ der Lichtschranke an Klemme 11 (ZU) einstellen RLY für „keine“ (dann ist eine Drahtbrücke erforderlich) und Relaislichtschranke oder PLS für Chamberlain Lichtschranke (2- Kabel Lichtschranke)
P20= RPM Sensor: Ist der RPM Sensor an Klemme JP3 angeschlossen muss im Menu auf YES geändert werden.

ERSTE FAHRT

1. Trennen Sie die Steuerung kurzzeitig von der Stromversorgung 5 Sekunden. Ist eine Batterie für den Betrieb vorgesehen, so klemmen sie diese während der Einstellung komplett ab.
2. Tor in die Mitte stellen (Nicht auf Endschalter) und verriegeln.
3. Den angeschlossenen Schalter betätigten und Tor beobachten. Das Tor muss Öffnen! Schließt das Tor anstatt zu öffnen sofort mit dem Schalter stoppen. Der Motor mit Kabel (rot/blau) Klemme 3+4 ist verkehr herum angeschlossen. Kabel tauschen und dann wieder bei Punkt 1 beginnen.
4. Stimmt die erstige Fahrt, damit nun bis zum Endschalter gefahren werden. Im Menu P2 die benötigte Laufzeit einstellen die der Antrieb besteht um den Endschalter safer zu erreichen. Ist das Tor windanfällig oder schwergängig im Menu P16 und P17 eine größere zusätzliche Zeit programmieren. Werkseinstellung 2 Sekunden.
5. Alle Einstellungen kontrollieren. Kraft korrigieren, Laufzeit anpassen, Lichtschranke prüfen.
6. Arbeitskraft nach EN12453 und EN12445 kontrollieren.

Hinweis: Viele Einstellungen der Steuerung haben indirectk Einfluss auf die Laufzeit (Geschwindikeit) die der Antrieb zum erreichen der Endschalter besteht. Nach gewünschter Einstellung diese immer kontrollieren ob noch ausreichend vorhanden ist oder evtl. auch zu groß eingestellt ist.

FERTIGSTELLUNG DER INSTALLATION/PROGRAMMIERUNG:

Ist die Wegstrecke programmiert, können die Handsender eingelernt oder auch gelöscht werden.

1. Starten Sie das Tor mittels des Handsenders oder eines angeschlossenen Tasters und beobachten Sie den Ablauf. Schreiben Sie das Tor wieder, OHNE dass Sie eine Einstellung vorgenommen haben.
2. Sind alle Einstellungen vorgenommen worden, überprüfen Sie die Funktion der Lichtschranken, Taster, Blinkleuchte, Handsender, Zubehör etc. Wird Automatisches Schlieben gewünscht, siehe Displayanzeige.
3. Zeigen Sie allen Personen, die Umgang mit dem Tor haben, wie die Bewegungen des Tores ablaufen, wie die Sicherheitsfunktionen arbeiten und wie der Antrieb von Hand betatigt werden kann.

Häufig gestellte Fragen

Wie lange dauert die Installation eines Torantriebs?

Je nach ihren handwerklichen Fähigkeiten)durfte die Montage der mechanischen Komponenten ca. 3 bis 8 Stunden in Anspruchephemen.

Das Tor sollteVBoreitet werden, um installationsbereit zu sein. Der elektrische Anschluss dauert ca. 1 bis 2 Stunden. Jeder Benutzer sollte mindestens 30 Minuten in die Bedienung eingewiesen werden; darauf müssen die Funktionen vorgefuhr und Sicherheitsaspekte, Schutzvorrichtungen, sowie die Vorgehensweise bei Stromausfall erklart werden.

Was passiert bei einem Stromausfall?	Alle Chamberlain Torantratie verfügen über ein Entregelungssystem, um das Tor bei einem Stromausfall von Hand bedieren zu können.
Ist es möglich, den Flügel nur etwas zu öffnen? (Fußgängerfung)	Ja, das ist möglich. Diese Vorgang kann ferngesteuert (hierzu ist mind. ein 2-Kanal Handsender notwendig) oder über Schalterbetrieb erfolgen.
Antrieb Funktioniert nicht / reagiert nicht auf Betätigung des Tasters.	1.Anchuss Taster lose 2.STOP-Schalter Anchuss lose, STOP-LED ist aus. 3.Hindernis blockiert Lichtschranke in Bewegungsrichtung 4.Kontaktleiste ist beschädigt oder auf ein Hinderniss getroffen. 5.Antrieb ist noch entriegelt	1.Taster- und COM-Anchisse überprüften 2.Anschlüsse des STOP-Schalters (STOP und COM) überprüften. 3.Hinderniss entfernen 4.Hinderniss entfernen sowie Anchisse und Dritte überprüften. 5.Antrieb verriegeln
Direkt, nachdem sich das Tor in Bewegung gesetzt hat, hält es an und fahr h zurück	Hindernis im Torbereich	Torbereich auf Hindernisse prüften
Tor laßt sich nur öffnen	1.Lichtschranke sperr 2.Taster ist ständig aktiviert	1.Prüfung der Funktion und des Anschlusses erforderlich 2.Taster überprüften
"Automatisch Schließen" Funktioniert nicht	1.Funktioniert nur mit der 2-Kabel-Lichtschranke 770E(ML) oder 771E(ML). 2.Dann Potentiometer für "Automatisch Schließen" im Uhrzeigersinn drehen.
Der Antrieb brummzwar etwas, hat aber keine Kraft	1.Kraft wurde nicht eingestellt. 2.Antrieb ist entriegelt	1.Potentiometer für Kraft im Uhrzeigersinn drehen 2.Antrieb verriegeln
Der Antrieb reagiert gar nicht, keine LED leuchtet	Evrl.Stromausfall	1.Leiter und Nullleiter prüfen 2.Haussicherung prüfen
Der Antrieb reagiert gar nicht, obwohl die Steuerung angeschlossen ist. (LEDs sind an)	1.Handsender nicht programmiert 2.LEDS zeigen Fehler an 3.Lichtschranke falsch angeschlossen 4.Brücke zwischen STOP und COM nicht vorhanden 5.Klemme für Motoen evtl. nicht richtig aufgesteckt	1.Handsender einlernen 2.Fehler finden und behuben (siehe Beschreibung LEDs) 3.Anschluss/Programmierung Lichtschranke überprüften 4.Einfache Drahtbrücke anklemmen 5.Klemme und Anschlüsse überprüften
Die Anlage schließt nicht automaticisch, sie OFFNET automatisch	Einstellung Endschalter beachten	Endschafter falsch angeschlossen
Steuerung Funktioniert nicht mit Handsender	1.Handsender nicht programmiert 2.Eine Lichtschranke sperr	1.Handsender programmieren 2.Lichtschranken prüfen
Die Steuerung lauft nicht	1.Lichtschranke sperr	1.Erster Endschalter Tor-AUF Prüfung der Funktion und des Anschlusses der Endschalter erforderlich
(Fremdfunk-) Universalempfänger Funktioniert nicht	Polarität beachten	Kabel "+" und "-" tauschen
Der Antrieb öffnet das Tor nicht vollständig	1.Ist die Laufzeit der Steuerung korrekt programmiert? 2.Ist die Kraft korrekt eingestellt?	1.Evtl. neu programmieren, plus ca. 3 Sekunden 2.Kraft korrigeren (bei Wind lauft der Antrieb etwas langsamer)
Die Krafteinstellung wurde verändert, es ist aber kein Unterschied feststellbar.	Steuerung für eineugekunden vom Netz trennen, um Self-Biognose der Platine auszuliesen.
Die Reichweite des Senders ist zu gering	Die Installation einer Aussenantenne ist empfehlenswert, da sich die Steuerung mit der kurzen Kabelantenne in den meisten Fälle hinter dem Pfeiler oder in Bodennähe befindet. Die optimalante Antennenposition ist immer so hoch wie möglich. Chamberlain bietet als Zubehör eine entsprechende Antenne mit Montagesatz unter der Bezeichnung ANT4X-1EML an.
Das Tor muß einer Steigung folgen	Nicht empfohlen! Tor ändern! Das Tor kann sich unkontrolliert (gefährlich) bewegren, wenn der Antrieb entriegelt ist. In der Steigungsrichtung wird eine höhere Kraft besteht; in entgegengesetzter Richtung hat der Antrieb dann zuviel Kraft.

INSTRUCTIONS IMPORTANTES POUR LE MONTAGE ET L'UTILISATION

VEUILLEZ TOUT D'ABORD LIRE CES REGLES DE SECURITE IMPORTANTES

Geleiderbruggen LNK ( „Jumper“ , „Links“)
