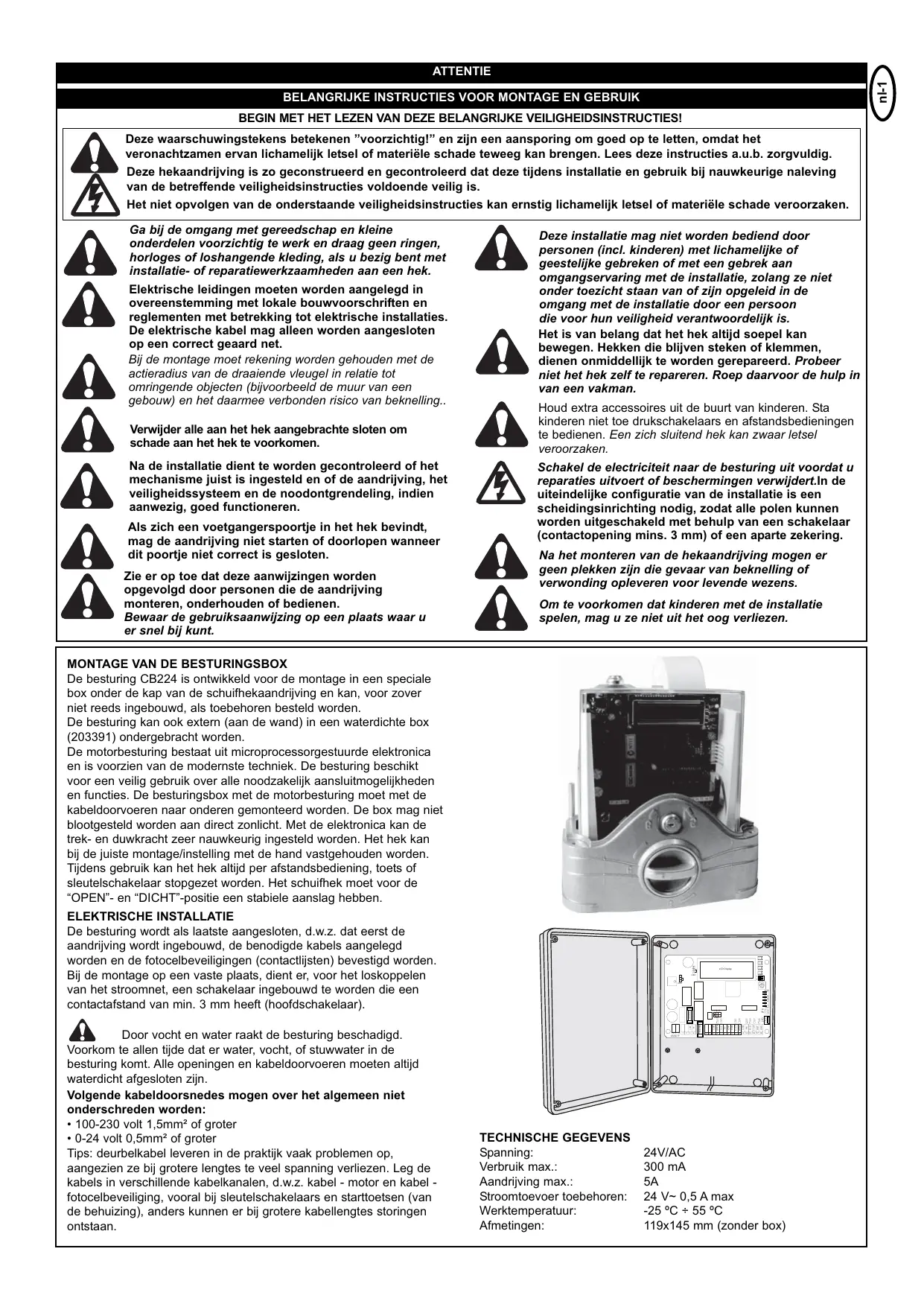

GEBRUIKSAANWIJZING CB224 CHAMBERLAIN

Deze waarschuwingstekens betekenen "voorzichtig!" en zijn een aansporing om goed op te letten, odomat het veronachtzamen ervan lichamelijk letsel of materielle schade teween kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze hekaandrijving is zo geconstrueree en gecontroleerd dat deze tijdens installmentie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstrumenties voldoende veilig is.

Het Niet opvolgen van de onderstaande veiligheidsinstrumenties kan ernstig lichamelijk letsel of materiele schade veroorzaken.

Ga bij de omgang met gereedschap enkleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installmentie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installations. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage moet rekening worden gehonden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installmentie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving Niet starten of doorlopen wanneer dit poortje Niet correct is gesloten.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhonden of bedieren. Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt.

Deze installmentie mag nicht worden bediend door
personen (incl. kinderen) met lichamelijke of
geestelijkke gebreken of met een gebrek aan
omgangservaring met de installmentie, zolang ze Niet
onder toezicht staan van of zich opgeleid in de
omgang met de installmentie door een persoon
die voor hun verilgheid verantwoordelijk is.
Het is van belang dat het hek.altijd soepel kan
bewegen. Hekken die blijven steken of klemmen,
dienen onmiddelijk te worden gerepareerd.Probeer
niet het hek zelf te repareren.Roep waarvoor de hulp in
van een vakman.

Houd extra accessoiresuit de buurt van kinderen. Sta kinderen Niet toe drukschakelaars en afstandsbedieningen te bedieren. Een zich sluitend hek kan zwaar letselveroorzaken.

Schakel de electriciteit waar de besturing uit voordat u reparations uitovoert of beschermingen verwijdert. In de uiteindelijkke configuratie van de installation is een schiedeinlichte nuttog, zodat alle polen hunnen worden uitgeschakeld met behulp van een schekelaar (contactopening mins. 3 mm) of een aparte zekering.

Na het monteren van de hekaandrijving mogen er geen plekken zich die gevaar van beknelling of verwonding opleveren voor levende wezens.

Om te voorkomen dat kinderen met de installmentie spelen, mag u ze Niet uit het oog verliezen.

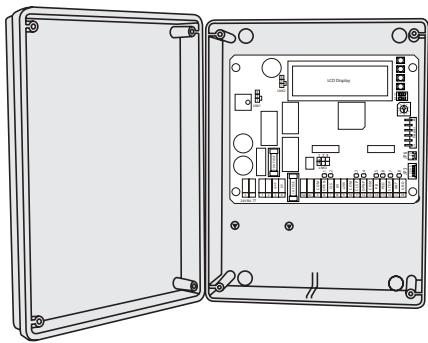

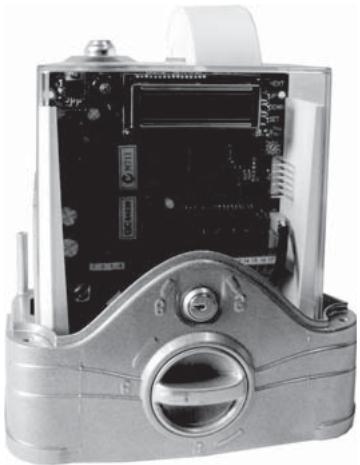

MONTAGE VAN DE BESTURINGSBOX

De besturing CB224 is ontwikkeld voor de montage in een speciale box onder de kap van de schuifhekaandrijving en kan, voor zover Niet reeds ingebouwd, als toebehoren besteld worden.

De besturing kan ook extern (aan de wand) in een waterdichte box (203391) ondergebracht worden.

De motorbesturing bestaat uit microprocessorgestuurde elektronica en is voorzien van de modernste techniek. De besturing beschikt voor een veilig gebruik over alleoodzakelijk aansluitmogelijkheden en functies. De besturingsbox met de motorbesturing moet met de kabeldoorvoeren aan anderegen gemonteerd worden. De box mag niet blootgesteld worden aan direct zonlicht. Met de elektronica kan de trek- en duwkracht zeer nauwkeurig ingesteld worden. Het hek kan bij de juiste montage/instelling met de hand vastgehonden worden. Tijdens gebruik kan het hek alkijd per afstandsbediening, toets of sleutelschakelaar stopgezet worden. Het schuifhek要去 voor de "OPEN"-en "DICTH"-positie een stabiele aanslag hebben.

ELEKTRISCHE INSTALLATIE

De besturing worden als staat e aangesloten, d.w.z. dat eerst de aanrijving worden ingebouwd, de benodigde kabels aangelegd worden en de fotocelbeveiligingen (contactlijsten) bevestigd worden. Bij de montage op een vaste plaats, dient er, voor het loskoppelen van het stroomnet, een schakelaar ingebouwd te worden die een contactafstand van min. 3 mm heeft (hoofdschakelaar).

Door vocht en water raakt de besturing beschadigd.

Voorkom te allen tjnde dat er water, vocht, of stuwwater in de besturing komt. Alle openings en kabeldoorvoeren要去en algtd waterdicht afgesloten zich.

Volgende kabeldoorsnedes mogen over het algemeen nicht onderschreden worden:

• 100-230 volt 1,5mm^2 of groter
• 0-24 volt 0,5mm^2 of groter

Tips: deurbelkabel leveren in de praktijk vaak problemen op, aangezien ze bij grotere lenghtes te veel spanning verliezen. Leg de kabels in verschillende kabelkanalen, d.w.z. kabel - motor en kabel - fotocelbeveiliging, vooral bij sleutelschakelaars en starttoetsen (van de behuizing), anders+kunnen er bij grotere kabellengtes storingen ontstaan.

TECHNISCHE GEGEVENS

Spanning:

Verbruik max.:

Aandrijving max.:

Stroomtoevoer toebehoren:

Werktemperatuur:

Afmetingen:

24V/AC

300mA

5A

24 V~ 0,5 A max

-25°C÷55°C

119x145 mm (zonder box)

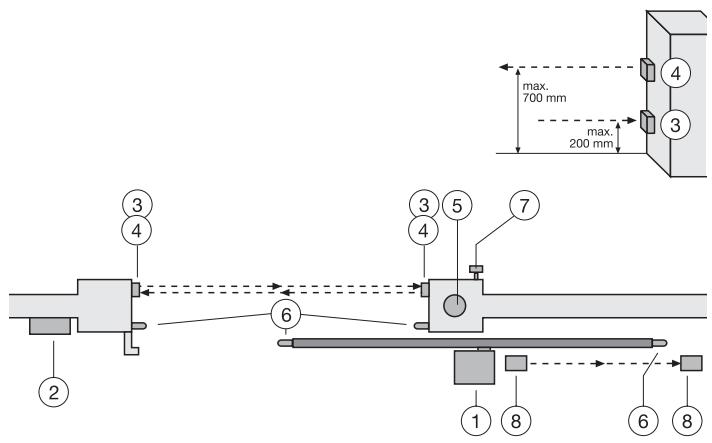

TYPISCHE OPBOUW VAN EEN INSTALLATIE

1. Aandrijving met besturing

De aandrijving worden op een in hoogte verstelbare montageplaat aangebracht

1. Besturing (indien extern gemonteerd)

Als de besturing extern gemonteerd worden (externe montagebox noozakelijk),要去en de kabels en voedingskabels volgens de voerschriften aangelegd worden.

1. Fotocelbeveiliging (770E/771E) 150-200 mm (optie)

Eerste fotocelbeveiliging. Beschermt Personen.

1. Fotocelbeveiliging (770E/771E) 700 mm (optie)

Tweede fotocelbeveiliging. Beschermt voertuigen en hogere objecten 5. Knipperlicht

Belangrijke optische aanwijzing die op bewegingen van de hek wijst

1. Contactlijst (optie) 600213-2

Beverilgt het hek bij aanraking. Contactlijsten konnen op het hek of aan de posten worden aangebracht. Bij hekopeningen vaneer dan 45mm moet er een contactlijn aan de post worden aangebracht (toebehoren). Contactlijsten要去en, indien maybeik, tot 2,5 m hoogte aangebracht worden.

1. Sleutelschakelaar/Codeslot (optie)

Wordt aan de buitenzijde aangebracht. Met een sleutel of door het invoeren van een nummer worden de hek geopend

1. Fotocelbeveiling (optie)

Beveiligt het hek bij het openen. Deze fotocelbeveiliging kankommen te vervallen als vanuit bouwkundig opzicht Niet möglichk is dat er zich personen in dit bereik bevinden. Als alternatief kan ook hier een contactlijst gemonteerd worden.

De besturing voldoet aan de meest recente EN-richtlijnen.

Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de hekkant Niet meer mogen zijn dan 400N (40kg) binnen de LASTe 500 mm voor de standeer DICT. Bij hekopeningen vaneer dan 500 mm mag de maxime kracht aan de hekkant 1400N (140 kg) bedragen. Als dit Niet gegarandeerd kan worden, moet er alotijd een contactlijst, indien möglicht, tot een hoogte van 2,5 m aan het hek of aan de tegenoverliggende post worden aangebracht (EN12453).

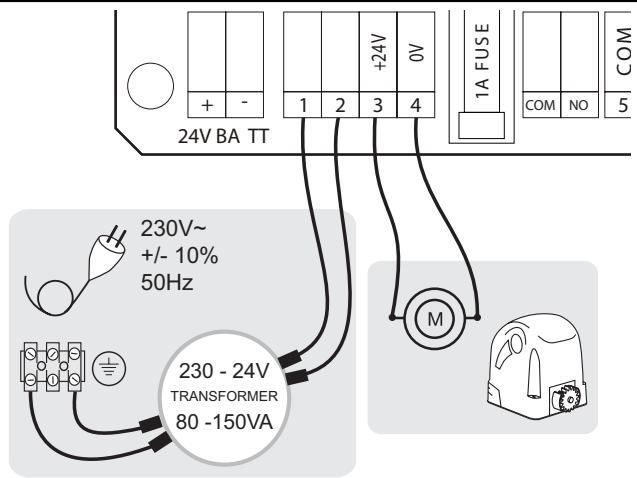

MOTOR

Sluit de motor nauwkeurig, aan de hand van het aansluitschema op de besturing aan.

Contact 3 kabel rood L/N

Contact 4 kabel blauw N/L

Aanwijzing: als er andere aandrijvingen/motoren dan de once aangesloten zich, kan het zich dat de kabels van de contacten 3 + 4 verwisseld要去en worden voor een goede werkung. Dit worden duidelijk bij de "Eerste ingebruikname", als de besturing Niet de juiste looprichting aanhoudt. Zie ook onder Aanwijzingen aansluiting eindschakelaar.

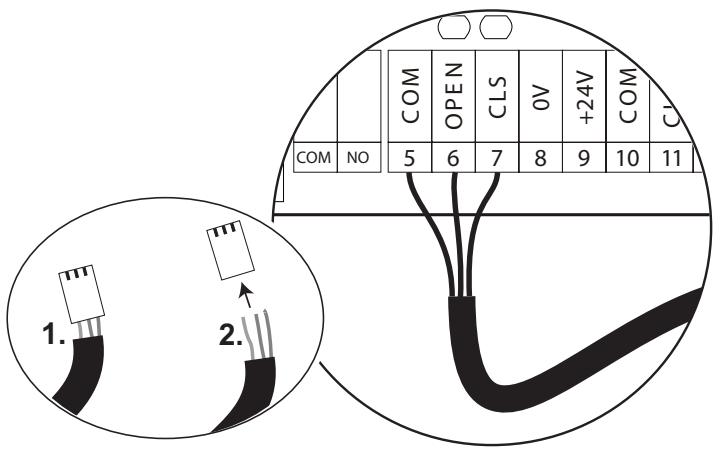

AANSLUITING VAN DE KABEL VOOR DE EINDSCHAKELAAR

Beschrijving voor aandrijvingen Chamberlain met magneteindschakelaars:

De correcte aansluiting van de eindschakelaars OPEN / DICTH is belangrijk voor de werking van de installmentie.

Is de inrit LINKS van de aandrijving, dan is:

Klem 5 blauw

Klem 6 bruin

Klem 7 zwart

Is de inrit RECHTS van de aandrijving, dan klemmen 6 + 7 (bruin / zwart) verwisselen.

ZEKERINGEN:

F1 = 10A Beveiligt de motor

F2 = 1A Beveiligt accessoires klem 8 + 9

AANSLUITINGEN:

1. 24VAC ingang
2. 24VAC ingang
3. Motor uitgang
4. Motor uitgang
5. Eindschakelaar COM blauw
6. Eindschakelaar OPEN bruin/blauw
7. Eindschakelaar DICTH blauw/bruin
8. Accessoires voeding 0 volt
9. Accessoires voeding 24 volt
10. Foto-elektrische beveiliging COM
11. Foto-elektrische bevegriling DICT (sluiten)
12. Foto-elektrische beveiliging OPEN (openen)
13. Schakelaar COM
14. Schakelaar OPEN/DICT
15. Schakelaar voetgangers
16. Schakelaar stop (noodstop)
17. Antenne signaal (niet nodig wonneer ontvanger 801719-6 gebruikt worden.)
18. Aarding antenna

RESERVEBATTERIJ (OPTIONEEL):

Er kan een reservebatterij aangesloten worden. Wanner de stroom uittvalt, voorziet die de besturing enige tijd van stroom. Afhankelijk van de omvang van de batterij en het dagelijkse+aantal cyclli. Model CM475 heeft daarnaast een waterdichte behuizing nodig bij montage in open lucht.

L1 Eindschakelaar OPEN status: AAN = Eindschakelaar nicht geactiveerd. UIT = Eindschakelaar geactiveerd (poort staat aan de eindschakelaar)

L2 Eindschakelaar DICTH status: AAN = Eindschakelaar nicht geactiveerd

UIT = Eindschakelaar geactiveerd (poort staat aan de eindschakelaar)

L3 Veiligheidsingang DICT (10+11) AAN = blokkeert besturing UIT = OK

L4 Veiligheidsingang OPEN (10+12) AAN = blokkeert besturing UIT = OK

L5 Schakelaaringang (13+14) AAN = schakelsignaal aan.
UIT = geen signaal

L6 Schakelaaringang (13+15) AAN = schakelsignaal aan.
UIT = geen signaal

L7 STOP contact: AAN = OK ; UIT = blokkeert besturing

UIT = Besturing in vrijloop (staand) Poort staat op eindschakelaar DICTH

AAN = Er werk een schakelsignaal geveen. De LED blijt AAN tot de poort waar de eindschakelaar DICTH bereikt heeft of de ingesteldeijd bij rijrichting DICTH verstreten is.

DRAAISCHAKELAAR VOOR PROGRAMMA 0-9

Positie 1: Standaard

De poort opent na het signaal en sluit bij het volgende. Tijdens het openen stopt de poort eerst en sluit pas bij het volgende signaal. Als de Foto-elektrische beveiliging tijdens het sluiten worden onderbroken, keert de poort om in de OPENrichting.

Positie 2: Automatic (photo-elektrische beveiliging vereist)

De poort opent na het signaal en sluit aan de hand van de vooraf ingesteldeijd in menu P3. Als de Foto-elektrische beveiligingijdens het sluiten worden onderbroken, keert de poort om en sluit ze weer na de vooraf ingesteldeijd.

Positie 3: Foto-elektrische beveiliging sluit poort

De poort opent na het signala en sluit zodia de Foto-elektrische beveiliging worden onderbroken. Als de Foto-elektrische beveiligingijdens het sluiten worden onderbroken, keert de poort om en sluit ze waar na de vooraf ingesteldeijd in menu P3.

Positie 4: Telmodus

De poort opent na het signaal en teelt het+aantal signalen dat werd geveven. Er moet minstens even veel onderbrekingen gebeuren aan de Foto-elektrische beveiliging Sluiten (CLOS), Vooraleer de poort sluit (programma is Niet möglichk, wanner er twee Foto-elektrische beveiligingen in de sluitrichting geinstalleerd zich).

Positie 5-0 Zonder functie

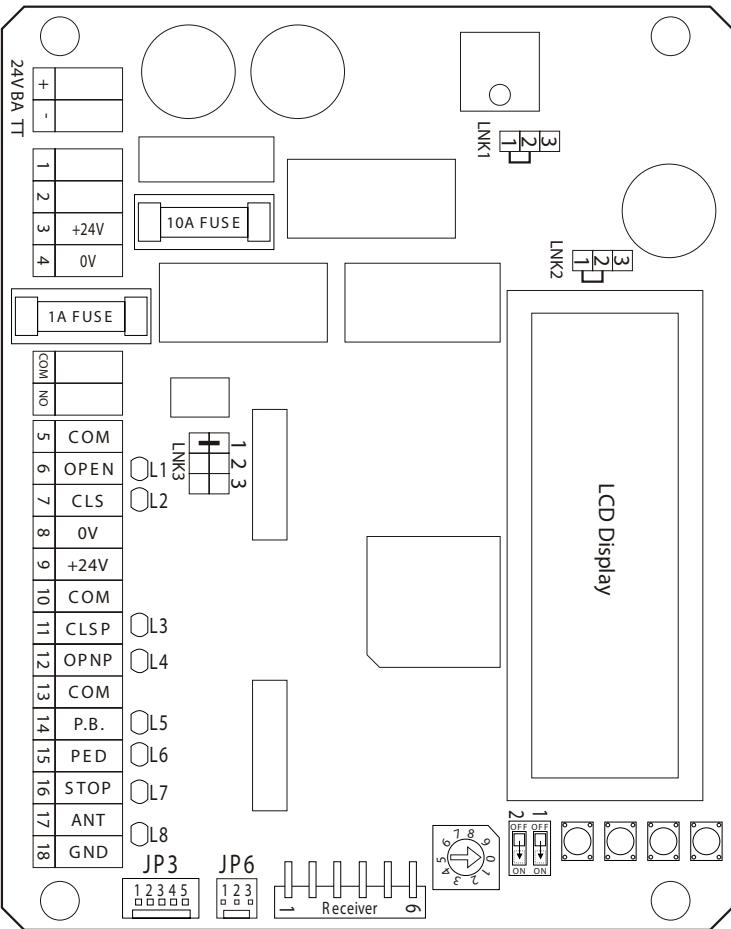

Insteekvoetje - JP3

Maakt extra functies möglichk doorevt. directe aansluiting of door middel van een:tussenrelaisaar een verdere besturing, bijv.alarmsystem / telefoon / statusdisplay poort / computer / teller enz.Pin 5 = besturing / Poort status: AAN = Wanneer de besturing actief is Pin 4 = 0 volt

Pin 3 = +12 volt voor een hulpstuk max. 100mA!

Pin 2 = AUX AAN(geschakeld) = Wanner de poort sluit.

Pin 1 = AUX AAN(geschakeld) = Wanner de poort opent.

Naargelang de positie van de geleiderbrug können verschillende functies ingesteld worden.

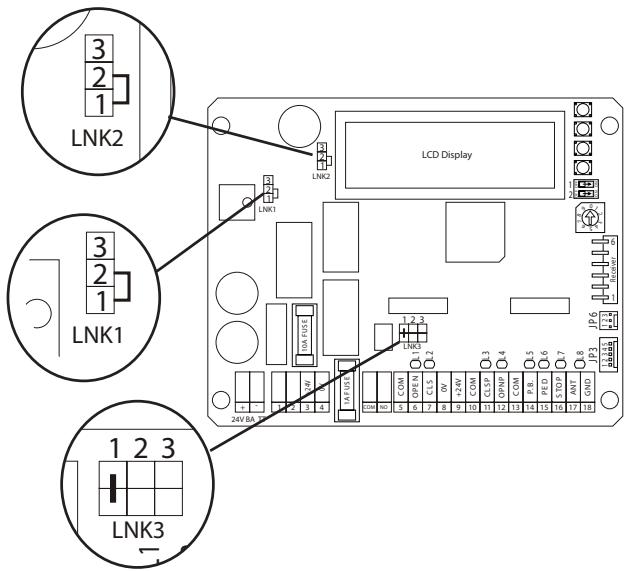

LNK1: (Niet versteken!)

1 + 2 = (onderaan) Voor 24 volttrafo enaandrijving (Chamberlainaandrijvingen)
2 + 3 = (bovenaan) Voor 12 volt

LNK2: (Niet versteken!) Reservebatterij

1 + 2 = (onderaan) 24 volt
2 + 3 = (bovenaan) 12 volt

LNK3: Knipperlampen (COM-NO)

1 = AAN tijdens openen en sluiten, bijv. enkel wonneer de poort beweegt
2 = AAN van het openen tot het sluiten, bijv. verwijl de besturing actief is 3 = Niet in gebruik

TOEBEHOREN

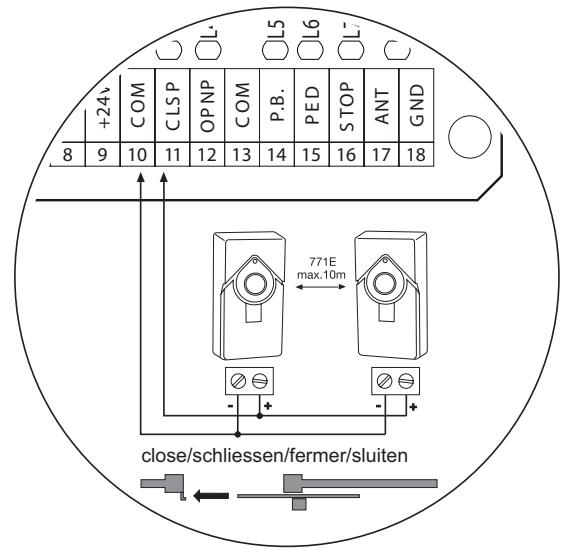

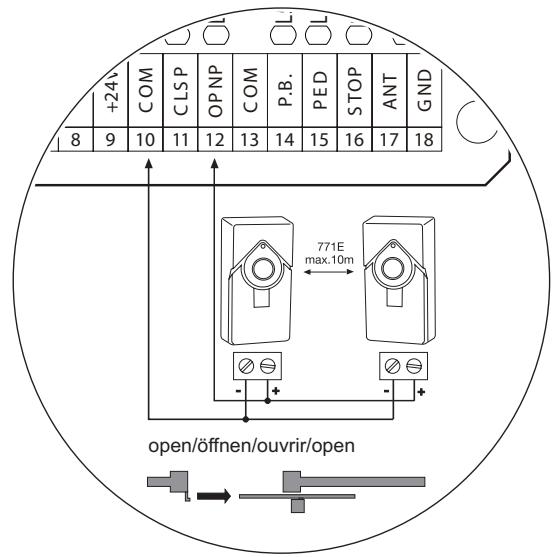

FOTOCELBEVEILIGENG (OPTIONEEL)

De fotocelbeveiligingen zorgen voor het beveiligigen van het hek en要去en gezruikt worden. De montageplaat is afhankelijk van de constructie van het hek. Overeenkomstig EN12453要去en fotocelbeveiligingpaar op een hoogte van 200 mm geinstalleerd worden. De fotocelbeveiligingen bestaan uit een zender en een ontvanger gedeelte en要去en tegenover elkaar aangebracht worden. Met een schroevendraier kan de behuizing van het fotocelbeveiliging (kunststof) geopend worden. Het fotocelbeveiliging wordt met keine schroeven en pluggen aan de wand bevestigd. Het is möglich twee verschillende fotocelbeveiligingsystemen te gebruiken. (Zie beschrijving). Als de functie "Automatisch sluiten beschikbaar要去en,要去 het Chamberlain-Failsafe fotocelbeveiliging geinstalleerd zijn. Een combinatie van de fotocelbeveiligingen is Niet möglichk. Het Chamberlain-Failsafe systeme (2-kabel systeme) beschikt aan beiden zijden over eenkleine, van buiten waardeembare LED (lampje) om de status van het fotocelbeveiliging aan te Geven. Er+zijn twee modellen van het Chamberlain-Failsafe systeme verkrijgbaar. Het ene systeme is ideaal voor montage aan wanden die gegenover elkaar staan.

Installingen:

In het menu P7 + P8 moet de besturing op de aangesloten fotoelektrische beveiliging worden ingesteld.

Voor de Chamberlain Foto-elektrische beveiliging met 2 kabels is deinstelling PLS = Pulse te kiezen

Voor Foto-elektrische beveiligingen met relais is deinstalling RLY = relais te kiezen

Diagnose aan het Chamberlain-Failsafe fotocelbeveiliging

LED constant = OK

LED knippert = fotocelbeveiling blokkeert besturing

LED ui t = geen stroom, verkeerde aansluiting of polen verkeerd aangesloten

Diagnose aan de besturing

LED uit = OK

LED constant aan = besturing blokkeert

Kabeldoorsnede: 0,5mm^2 of groter.

Spanning: 12/24 volt AC/DC.

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt nicht parallel of in hetzelfde kanaal leggen.

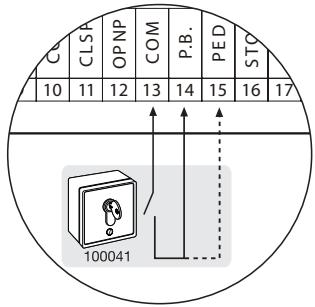

DRUKKNOP/SLEUTELSCHAKELAAR (OPTIONEEL)

De besturing/aandrijving kan over verschillende ingangen geactiveerd worden. Dit kan met een handzender of sleutelschakelaar gedaan worden (contacten13+15).

Handzender = zie punt Aanleren van de handzender

13-14 = input besturing 1 Normaal gebruik

13-15 = input besturing 2 Actief bij speciale instellingen (zie beschrivig) Menu P12 + P13

NOODSTOP (OPTIONEEL) 600084

Als er een schakelaar aangesloten worden, kan hiermee de installmentie stopgezet of geblokkeerd worden. Een beweging van het hek worden onmiddelijk onderbroken. De contacten 13 en 16要去en overbrugd worden als er geen schakelaar geinstalleerd is.

Kabeldoorsnede: 0.5mm^2 of groter.

Spanning: 12/24 volt AC/DC.

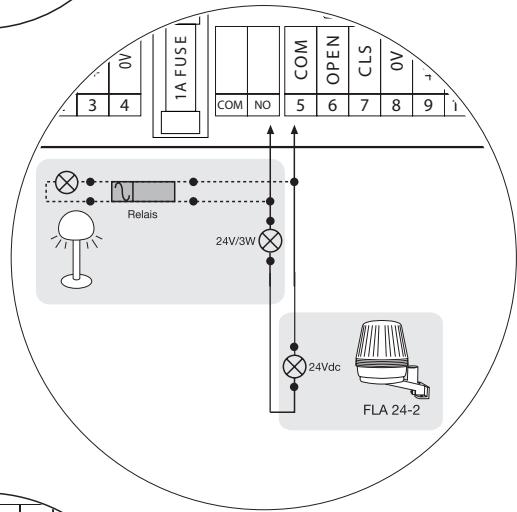

DEURBEVEILIGING/VERLICHTING (OPTIONEEL) Com/No

Als alternatif kan er ook met een relais verlichting worden voorgeschakeld.

Instellingen zie beschrijving "Jumper"

Kabeldoorsnede: 0,5mm^2 of groter.

KNIPPERLICHT (OPTIONEEL) FLA24-2 COM/NO

Er kan een knipperlicht op de besturing worden aangesloten. Dit knipperlicht waarschuwt personen voor de bewegen van het hek. Het knipperlicht要去 hoop en duidelijk zichtaar aangebracht worden. De besturing geeft een constant signal af, dat wordt omgezet in een knipperlichtfunctie.

Installingen zie beschrijving "Jumper3"

Kabeldoorsnede: 0,5mm^2 of groter.

Spanning: 24 V DC

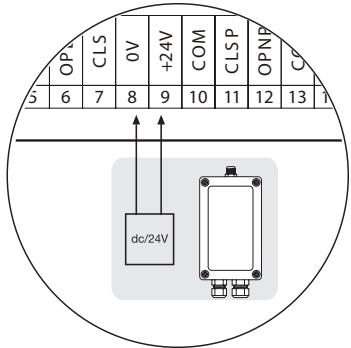

24 VDC - UITGANG (contacten 8 + 9)

Voor relais-fotocelbeveiligingen of andere apparatuur (bijv. ontvanger) max.500 mA

Geen onbuigzame koperen leidingen gebruiken.

Kabels met 230 volt nicht parallel of in hetzelfde kanaal leggen.

CONTACTLIJST (OPTIONEEL) 600213-2

Contactstrips met permanente bewaking konnen via de interface box worden aangesloten. De interface box wordt op de uitgangen van de fotoelektrische beveiliging(en) aangesloten.

Kabeldoorsnede: 0,5mm^2 of groter.

600176 profiel groot per 1 m

600152 montageset profiel groot

600077-1 montagerail 2 m

G-Intset overbrenginssysteme "Profi" bij montage van de lijsten aan het hek.

G-NSPG45/4 spiraalkabel (max 8 m breed)

G-AC1103 trekontlastingen/box voor spiraalkabel

ANTENNE (OPTIONEEL) ANT4X-1LM

Wordt de draadloze adapter 801719-6 gekrukt, dan blijven klemmen 17 + 18 vrij. Een buitenantenne worden direct op de draadloze adapter aangesloten. Daarmee worden het bereik groter. De Antennene dient zo hoog möglichk gemonteerd te worden.

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt nicht parallel of in hetzelfde kanaal leggen.

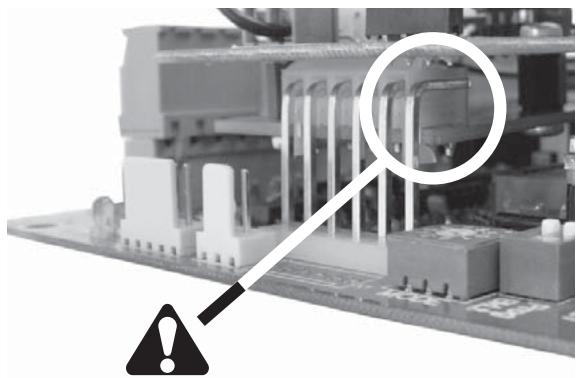

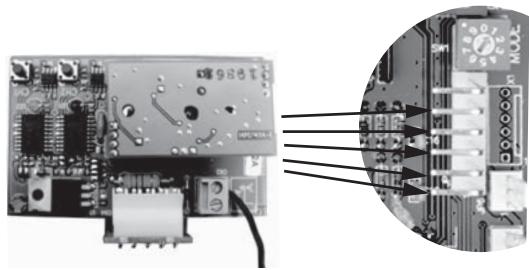

RADIOModule (OPTIONEEL)

Om de besturing via een radiografisch signaal te konnen gebruiken,要去 er eerst een radiomodule worden geinstalleerd.

AANLEREN / WISSEN VAN DE HANDZENDER

Zie beschrijving draadloze adapter

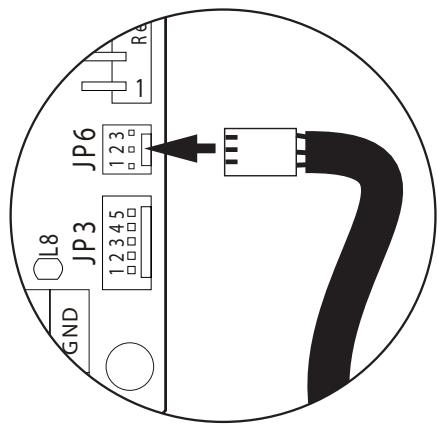

RPM-SENSOR

Een toerentalmeter (RPM-sensor) kan optioneel geinstalleerd worden. De sensor zorgt voor het automatisch teruggaan van het hek bij oplopen op een obstakel. RPM-sensor: stekker CN3 op de besturing

Wordt er een batterij gebruikt, dan moet menu P19 op YES ingesteld worden.

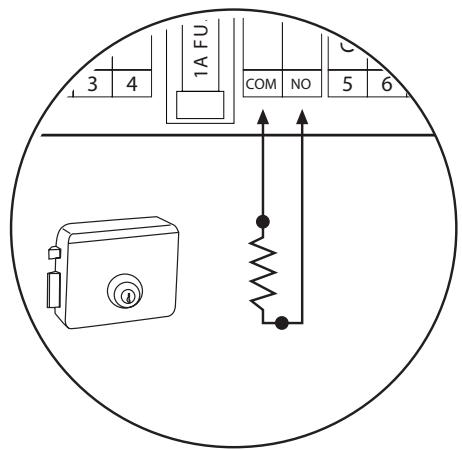

ELEKTRISCH SLOT (OPTIONEEL) 600022 (24V)

Er kan een elektrisch slot gebruikt worden via het contact COM/NO (light output). Indien nodig,kest u zich tot once service wenden.

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt nicht parallel of in hetzelfde kanaal leggen.

PROGRAMMERING VAN DE BESTURING

De besturing worden via de display geprogrammeerd. Daarvoort heb u de toetsen en schakelaars aan de rechterzijde naast het scherm nodig.

Schakelaar 1:

ON = Vereist om de besturing te programmeren

OFF= Blokkeert

Schakelaar 2: ON = displayverlichting aan

OFF=uit

Toets SET: Slaat de huidige instelling op

Toets UP & DOWN: Wijzigen van de instelling

Toets NEXT: Om maar een ander menu/programma te gaan.

DISPLAYWEERGAVE:

P...=

weergave van het momenteel geopende menu/programma

Now= ,NOW" huidige instelling

Yes ,YES"Ja

No .NO" Neen

	Weergave	Beschrijving		Selectie	Eigeninstalling
P1	P1=Motor TypeDef:0 Now:0	Motortype	Instelling gebruekte motor: 0= geen motor 1= Chamberlain/Liftmaster Zie beschrijving voor andere	0-3
P2	P2=M1 Travel TimeDef:5 Now:5.0s	Looptijd	Motorlooptijd instellen (seconden)	0 -99
P3	P3 = Auto Cls Delay Def:1 Now:1.0s	Auto- sluiten	Tijd in seconden dat de poort open blijft.Opgelet: enkel met foto-elektrische beveiliging	0 -99
P4	P4 = M1 Force AdjDef:50% Now:50%	Krachtinstalling	Motor werkvermogen	30 - 100%
P5	P5 = Slow DownDef:3 Now:3.0s	Trage beweging Ende	Trage beweging van de poort in seconden -Dicht	0 -10
P6	P6 = M1 Soft StartDef:0 Now:0.5s	Trage beweging Begin	Trage beweging van de poort na start	0 -10
P7	P7 = Back Up TimerDef:0 Now:0.0s	Auto-sluiten Specia	Enkel in combinatiemet programma 3: Sluit de poort automatisch nadat de stroom is uitgevallen. Tijd in seconden. Opgelet: Enkel met aangesloten fot.elektrische beveiliging.	0 -65
P8	P8 = Open PE TypeDef:RLY Now:RLY	Foto-elektrische Beveiliging Open -richting	Typeselectie foto-elektrische beveiliging: RLY- Foto-elektrische beveiliging met relais, PLS- Pulse (Chamberlain foto-elektrische beveiliging 770E en 771E)	RLY - PLS
P9	P9 = Close PE TypeDef:RLY Now:RLY	Foto-elektrische Beveiliging Dicht -richting	Typeselectie foto-elektrische beveiliging: RLY- Foto-elektrische beveiliging met relais, PLS- Pulse (Chamberlain foto-elektrische beveiliging 770E en 771E)	RLY - PLS
P10	P10 = PE ReverseDef:Yes Now:Yes	Foto-elektrische Beveiliging Dicht -reactie	"YES" = Poort keert om inrichting Open "NO" = Poort stopt	No - Yes
P11	P11 = Opn PE ReOpenDef:No Now:No	Foto-elektrische Beveiliging Open -reactie	Tijdens onderbreking, poort stopt na vrijgave "NO" = keert om (sluit) "YES" = opent verder	No - Yes
P12	P12 = PED TravelDef:5 Now:5.0s	Voetganger(s) Looptijd	Motorlooptijd voor voetgangerfunctie in seconden	0 -99
P13	P13 = PED Auto CloseDef:No Now:No	Voetganger(s) Auto sluiten	Tijd in seconden dat de poort open blijft. P3要去 geactiveerd bijn. Opgelet: Enkel met foto-elektrische beveiliging	No - Yes
P14	P14 = Pwr Fail CloseDef:No Now:No	Stroomuitval Handelwijze	Sluit de poort automatisch nadat de stroom is uitgevallen. Tijd in seconden. OPGELET: Enkel met aangesloten foto-elektrische beveiliging.	No - Yes
P15	P15 = Motor SpeedDef:10 Now:10	Snelheid	Snelheid van de poort. Ter info: Door reductie worden de maximale trekkracht net bereikt. Enkel voor lichte poorten.	1 -10
P16	P16 = ExtraOpntTimeDef:2 Now:2.0s	Looptijd Open-extra	Extra motorlooptijd om wind en slecht weer te compenseren	0 -10
P17	P17 = ExtraClsTimeDef:2 Now:2.0s	Looptijd Dicht-extra	Extra motorlooptijd om wind en slecht weer te compenseren	0 -10
P18	P18 = Battery TypeDef:24 Now:24	Batterij Type	2x 12Volt Geen instilling möglichk 24V	24V
P19	P19 = BatteryLowOpnDef:No Now:No	Batterij Laadtoestand	"NO" = Poort worden nicht geopend wonneer batterij leeg is "YES" = Poort worden nicht geopend, mar Niet gesloten	No - Yes
P20	P20 = RPM SenseDef:No Now:No	RPM Sensor	"Yes" = RPM sensor aangesloten(verblicht in de EU) "NO" = indien nicht beschikkaar en bij gelebruik van een batterij.	No - Yes
P21	P21 = Total Cyles#Cycles = 0000000	Cyclusteller totaal	Telt alle volle(complete) cycli die werden doorlopen
P22	P22 = Resettable Cycl#Cycles = 000000	Cyclusteller terugstelbaar	Telt alle volle cycli sind de laatste terugstelling
P23	P23 = Reset CyclesDef: No Now: No	Cyclusteller Terugstelling	Terugstelling P22 cyclusteller
P24	P24 = Reset DefaultDef: No Now: No	Fabrieksinstalling RESET	Herstelt de fabrieksinstallingen (Niet P22)
P25	P25 = Software RevRevision .......	Software	Toont de ingebouwde softwareversie

EERSTE INGEBRUIKNAME/BASISINSTELLING

Voer de punten nauwkeurigën voor eenuit. Begin in geval van twijfel opnieuw. Neem voldoendeijd voor deze instelleningen.

1. Zijn alle voor het gebruikoodzakelijkke aansluitingen aangesloten? Motor(en), fotocelbeveiliging (!), knipperlicht, toets of schakelaar etc.?
2. Zorg ervoor dat zich niemand in de buurt van het hek bevindt of kan bevinden.
3. Controller of de LED's (lampjes) goed werken en of ze een functie blokkeren.
4. Poort met de hand OPENEN en op LED1 (groen) letten. Wanner de eindschakelaar worden bereikt,要去 LED 1 (groen) UIT zich. Evt. de kabels op klem 6-7 verwisselen.
5. Poort met de hand SLUITEN en op LED2 (rood) letten. Wanner de eindschakelaar worden bereikt, moet LED 2 (rood) UIT zich.
6. Als er geen schakelaar op de besturing is aangesloten, sluit u op de besturing contact 13 + 14 voorlopig een schakelaar aan om alle instellungen gemakkelijk te konnen uitvoeren.
7. De besturing is vooraf zo ingesteld dat ze in principe met de fabrieksinstelling kan worden gebruikt. Zet de draaischakelaar voor programma's op programma 1 "Standaard". Evt. wijzigingen later aanbrengen (zie beschrijving).
8. Zet schakelaar 1 op ON en controller/verander de volgende menu-instellen:

P1=1 Chamberlain LiftMaster motor,

P4= Zeer lichte poorten van PVC, aluminium, enz.要去en met een gingere kracht dan de voorinstelling van 50% aangedreten worden. Stel menu P4 in op eenkleinere waarde. Maximaal. 30% anders 50%

P5=trage beweging vooraf ingesteld op 3 Seconden. Overeenkomstig EN12453 moet de trage beweging de laatste 50cm actief zijn en要去 minstens 5 seconden duren.

P6= Trage start vooraf ingesteld op 0,5 sec. (haar wens)

P8= type Foto-elektrische beveiliging op klem 12 (OPEN) instellen RLY voor „geen“ (dan is er een draadbrug nodig) en fotoelektrische beveiliging met relais of PLS voor Chamberlain fotoelektrische beveiliging (photo-elektrische beveiliging met 2 kabels)

P9= type Foto-elektrische beveiliging op klem 11 (DICTH) instellen RLY voor „geen“ (dan is er een draadbrug nodig) en fotoelektrische beveiliging met relais of PLS voor Chamberlain Fotoelektrische beveiliging (photo-elektrische beveiliging met 2 kabels)

P20= RPM sensor: Als de RPM sensor op klem JP3 aangesloten is, moet de instelling in het menu in JA veranderd worden.

EERSTE GEBRUIK

1. Koppel de besturing kortstandig van de stroomvoorziening gedurende 5 seconden. Is er een batterij voorzien voor de werkinq, dan要去 u die tijdens de instelling volledig afkoppelen.
2. Poort in het midden positioneren (Niet op eindschakelaar) en vergrendelen.
3. De aangesloten schakelaar bedieren en de poort in de gaten honden. De poort要去 openen! Sluit de poort inplaats van open te gaan, dan要去 u ze meteen stoppen met de schakelaar. De motor met kabels (lood/blauw) klem 3-4 is verkeerd aangesloten. Kabels verwisselen en dan waar bij punt 1 beginnen.
4. Lukt het meteen de eerste keer, dan mag de poort nu tot aan de eindschakelaar gebracht worden. In menu P2 de nodige looptijd instelling die de aandrijving nodig heeft om de eindschakelaar veilig te bereiken. Wanner de poort gevoelig is aan windstoten of moeilijk loopt,要去 in menu P16 en P17 meer extraijd programmeren. Fabrieksinstelling 2 seconden.
5. Alle instellingen controleren. Kracht corrigeren, looptijd aanpassen, Foto-elektrische beveiliging controleren.
6. Werkvermögen overeenkomstig EN12453 en EN12445 controlleren. Ter info: Veel instellenen van de besturingen hebben onrechtstreeks invloed op de looptijd (snelheid) die de aandrijving nodig heeft om de eindschakelaars te bereiken. Na het programmeren van de gewenste instelling algtd controlleren of er nog voldoende beschikbaar is of dat er EVT. te veel kracht ingesteld is.

VOLTOOieten VAN DE INSTALLATIE/PROGRAMMERING

Als het trajet geprogrammeerd is, konnen de handzenders aangeleerd (niet nodig bij kits) of gewist worden.

1. Start het hek met de handzender of een aangesloten drukknop en observer het verloop. Sluit het hek waar ZONDER dat u een andere dipschakelaars instelling programmeert.
2. Als alle instellingen uitgevoerd zijn, controlleren dan de werkig van de fotocelbeveiligingen, drukknop, knipperlicht, handzender, toebehoren etc. Als de functie Automatisch sluiten beschikbaar要去ন, zee dislpayweergave
3. Toon iedereen die met het hek om moet+knen gaan welke bewegingen het hek maakt, hoe de veiligheidsfuncties werken en ho e aanrijving met de hand bevestigd kan worden.

Veel gestelde vragen

Hoe lang duurt de installmentie van een hekaandrijving?	Afhankelijk van uw vaardigheden neemt de montage van de mechanismische onderden ca. 3 tot 8 uur in beslag. Het hek要去 worden voorbereid, zDat het gereed is voor installmentie. De elektrische aansluiting duurt ca. 1 tot 2 uur. Elke gebruiker要去 tenminste 30 minuten worden geinstruendum in de bediening; hierbij要去 den functies worden getoond en veiligheids-aspecten, beveiligingsvoorzijeningen, alsmede de handelwijzeijdens een stroomonderbreking worden uitgelegd.
Wat gebeurt erijdens een stroomonderbreking?	Alle Chamberlain-hekaandrijvingen beschikken over een ontgrendelingssystem om het hekijdens een stroomonderbreking met de hande te konnen bedieren.
Is het möglichk om een vleugel een beetje te openen? (voetgangersfunctie)	Ja, dat is möglichk. Dit proces kan radiografisch worden geactiveerd (hiervoor is minimaal een 2-kanaals handzenderoodzakelijk) of via het indrukken van een knop.
Aandrijving werk net / reageert net op indrukken van de knop.	1. Aansluiting knop los2. Aansluiting STOP-schakelaar los, STOP-LED is uit.3. Hindernis bloktkeert fotocel in bewegingsrichting4. Contactlijst is beschadigd of hoog een hindernis geraakt.5. Aandrijving is nog ontgrendeld
Direct nadat het hek zich in beweging hebte gezet, stopt het en keert het terug.	Hindernis in het hekbereik
Deur kan alleen geopend worden	1.Fotocelbeveiliging blockkeert2.Instelling dipschakelaar Niet maar wens
"Automatisch sluitten"werk net	1. Werkt alleen runawaye de fotocellen met 2 kabels 770E(ML) of 771E(ML) geinstalleerd is.2. Vervolgens potentiometer voor "Automatisch sluiten" rechtsom draaien.
De aandrijving zoemt weliswaar maar hebft geen kracht	1. Kracht is Niet ingesteld.2. Aandrijving is ontgrendeld
De aandrijving reageert—helemaal net, geen LED brandt	Eventuele stroomonderbreking
De aandrijving reageert net hoewel de besturing aangesloten is. (LED's branden)	1. Handzender net geprogrammeerd2. LED's goven fouten aan3. Fotocel verkeerd aangesloten4. Brug Niet aanwezigCUSENSTOP en COM5. Klem voor motoren eventueltietnicht correctaangesloten
De installmentatie worden net automatisch gesloten, maar wordt automatisch GEOPEND	Instelling van de eindschakelaars oppassen
Besturing werk net met handzender	1.Handzender net geprogrammeerd2.Een fotocelbeveiliging blokkeert
De besturing doet het net	Geen traject geleerd
(Externe radiografische) universe ontvanger werk net	Controleer of de polen in de juiste richting liggen
De vleugel word net volledig geopend	1.Kracht te laag bij heel wind(deuren over het volledige oppervlak)2.Deur loopt stroef/zwaar
De krachtinstilling is gewijzig, er isECHTter given verschil vast te stellen.	Besturing gedurende enkele seconden van het lichtnet loskoppelen om de zelfcontrole van de kaart te activeren.
Het bereik van de zender is te gering	De installmentie van een buitenantenne wordt geadvisaeerd, omdat de besturing met de korte kabelantenne zich in de meeste gevalten acheter de pijer of vlak bij de grond befindt. De optimale antennepositie moet alto zo hoog maybeijk+zijn. Chamberlain biedt als toehobenen een bijbehorende antennet met montageset aan onder de omschrijving ANT4X-1EML.
Het hek moet een stijging volgen	Niet aanbevolen! Hek wijzigen! Het hek kan ongecontrolerid (gevaarlijk) bewegen, wannear de aandrijving ontgrendeld is. In de stijgingsrichting is een hogere kracht nodig; in tegenovergestelde richting heeft de aandrijving dan teveel kracht.
