BEDIENUNGSANLEITUNG MICROSTATION KORG

Vermeiden Sie das Aufstellen des Gerats an Orten, an denen

• es direkter Sonneneinstrahlung ausgesetzt ist;
• hohe Feuchtigkeit oder Extremtemperaturen aufreten können;
• Staub oder Schmutz in große Mengen vorhanden sind;
• das Gerät Erschüttungen ausgesetzt sein kann.
• in der Höhe eines Magnetfeldes.

Stromversorgung

Schlieben Sie das optionale Netzteil nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Höhe aufgestellten Rundfunkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesen Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung konnen Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdunnungs- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Höhe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elek-trischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelangt sein, so trennen Sie es sofort vom Netz. Wenden Sie sich dann an ihren KORG-Fachhändler.

Konventionen in thisem Handbuch

Abkürzungen der Anleitungen: BA

Ab und zu verwenden wir folgende Abkürzungen für Verweise auf andere Anleitungen:
BA: microSTATION Bedienungsanleitung

Symbole Anmerkung, Tipp

Mit diesen Symbolen sind Vorsichtshinweise, generelle Anmerkungen und Tipps gekennzeichnet.

Beiselhafte Display-Anzeigen

Die in den Abbildungen gezeigten Display-Sections und Parameter haben ledigious Beisielcharakter und stimmen also nicht immer mit den bei Ihnen angezeigten Werten überein.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihr dem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen. Dies bedeutet, dass diese Produkt mit elektrischen und elektronischen Komponenten nicht mit dem

normalen Hausmüll entsorgt werden darf. Für Produkte dieser Art existiert ein separates, gesetzlich festgelegtes Entsorgungssystem. Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei!itte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben können.

Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe dieseres Produktes bei einer zuständigen Stelle hilft ihren, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sieersonlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichn den negativen Effekten durch unsachgemäß Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekruzten Mülltonne gekennzeichnet. In der Höhe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes.

Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

Handhabung von Daten

Bei falschen oder unsachgemäßen Bedienvorgangen konnte der interne Speicherinhalt gelöscht werden. Daher raten wir, wichtige Daten auf einem externen Datenträger zu archivieren. Korg haftet nicht für Schäden, die sich aus dem Verlust irgendwelcher Daten ergeben.

Inhaltsübersicht

Uer Anleitung 42
Die wichtigen Funktionen 43

Bedienelemente und Anschlusses 44

Bedienfeld 44
Rückseite 45

Anschlüsse und Stromversorgung 46
Modusanwahl 47
Anwahl und Spieler von Klängen 48

Anwahl von Programs 48
Anwahl von Combinations 49

Verwendung der Spielhilfen 50
Arbeiten mit dem Arpeggiator 51
Speichern eines Programs/einer Combination 52
Laden und Abspielendemosongs 53

Laden der Demosongs 53
Abspielendemosongs 54

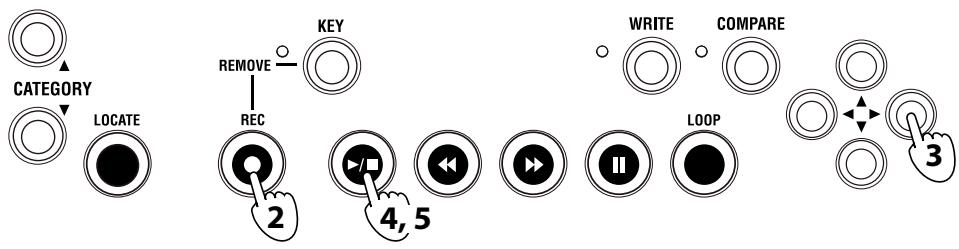

Auto Song Setup 54
Datenscherung auf einer SD-Karte 55
Technische Daten (Auszug) 56

Vielen Dank für ihre Entscheidung zu einer Korg microSTATION Music Workstation.itte lessen Sie sich diese Anleitung vollständig durch, um bei der Bedienung alles richtig zu machen.

Über diese Anleitung

Die Dokumentation und ihre Verwendung

Zum Lieferumfang der microSTATION besteht die folgende Dokumentation.

• microSTATION Blitzstart
• microSTATION Bedienungshandbuch (PDF)
• microSTATION Voice Name List (PDF)

Die oben erwähnten PDF-Dateien finden Sie im „MANUALS“-Ordner auf der beiliegenden Disc. Die Anleitung für den KORG USB-MIDI-Treiber befindet sich im selbst Ordner wie der Treiber selbst.

microSTATION Blitzstart

Bitte zuerst durchlesen. Hier erfahren Sie námlich, wie man die wichtigsten Funktionen verwendet.

microSTATION Bedienungshandbuch

Hier werden die Bedienelemente und Funktionen der microSTATION vorgestellt. Außen demethoden Sie, wie man sie anschließt, welche Modi es gibt, wie diese strukturiert sind, wie man Klänge editiert und mit dem Sequenzer/arbeitet. Auch der Arpeggiator und die Effekte werden hier vorgestellt.

Schließlich finden Sie hier Tipps für die Fehlerbehebung, eine Übersicht der Fehlermeldungen und die technischen Daten.

microSTATION Voice Name List

Hier finden Sie die Name der Multisamples, Drumsamples sowie der vorprogrammierten Combinations, Programs, Drumkits, User Arpeggio-Pattern und Demosongs der microSTATION. Damit sparen Sie viel Zeit bei der gezielen Suche nach Sounds.

Konventionen in thisem Handbuch

Abkürzungen der Anleitungen: BH

Ab und zu verwenden wir folgende Abkürzungen für Verweise auf andere Anleitungen:

BH: Bedienungshandbuch

Parameter im LC-Display: „

Parameter, die im Display angezeigt werden, sind in Anführungszeichen (, " ) gesetzt.

Symbole, MDI, Anmerkung, Tipps

Mit diesen Symbolen sind Vorsichtshinweise, Hinweise für den MIDI-Einsatz, generelle Anmerkungen und Tipps gekennzeichnet.

Beisipelhafte Display-Anzeigen

Die in den Abbildungen gezeigten Display-Sections und Parameter haben ledigious Beisielcharakter und stimmen also nicht immer mit den bei Ihnen angezeigten Werten überein.

Abkürzungen von MIDI-Parametern

"CC" (oder "CC#" ) verweist auf MIDI-Steuerbefehle (Controller).

Bei Erklärungen zum Thema MIDI sind Werte in eckigen Klammern [ ] immer Hexadezimalzahlen.

Die wichtigen Funktionen

Dies Klangerzeugung beruht auf dem „Enhanced Definition Synthesis“-Verfahren (EDS), das im M3 und M50 zum Einsatz kommt, darunter die Oszillatoren, Filter, Verträker, LFOs/Hüllkurven und Effekte.

49MB (umgerechnet in das 16-Bit-Linearformat) an PCM-Daten

Die microSTATION enthalt 49MB an PCM-Wellenformen im speziellen Korg-Format sowie 480 Werks-Programs, die diese PCM-Daten ansprechen und 256 Werks-Combinations, die auf den Programs beruhen.

Combinations

Bis zu 16 Programs können in „Layer“-, „Split“- und/oder „Velocity Switch“-Kombinationen angesteuert werden.

Zwei polyphone Arpeggiators

Außer den herkömmlichen Arpeggien konnen die Arpeggiators der microSTATION auch Gitarren- und Bassriffs sowie Schlagzeugrhythmien playen. Für Combinations und Songs stehen jeweils zwei Arpeggiators zur Verfügung. Die 512 User-Arpeggien decken bereits eine Vielzahl Anwendungen ab.

Es stehen 5 Insert-, 2 Master-Effekte und 1 Total-Effekt zur Verfügung (alle Prozessoren sind stereo).

Mit den 134 hochwertigen Effekttypen und der Mixer-Sektion zum Steuern des Effekt-Routings setzen sich so gut wie alle Sound-Wünsche erfüllen.

Echtzeitsektion und Joystick

Die Bedienelemente der Echtzeitsektion erlauben nicht nur Echtzeiteingriffe in das Sound-Geschehen, sondern können auch zum Ansteuern anderer Korg-Produkte und zahlreicher Software-Programme genutzt werden.

Hoch auflösender Sequenzer (480 Schritte/Viertelnote)

Der interne Sequenzer bietet 16 MIDI-Spuren + 1 Master-Spur. Hierfür stehen zahlreiche praktische Funktionen zur Verfugung, so z.B. „Auto Song Setup", eine „Grid“-Funktion und Song-Vorlagen.

USB-Port für die Computeranbindung und SD-Kartenschacht

Die microSTATION kann an einen USB-Port Ohres Computers angeschlossen werden und erlaubt dann den Austausch von MIDI-Daten. Mit handelsüblichen SD-Karten setzen sich die Daten der microSTATION außer dem bequem verwalten.

Geliefert mit 'microSTATION Editor' und 'microSTATION Plug-In Editor'

Hiermit haben Sie einsersects Zugriff auf alle Parameter der microSTATION und konnen sie andererseits wie einen Soft-Synthesizer in ihre DAW einbinden. Zahlreiche Klang- und Effektparameter sowie Drumkits und User-Arpeggien konnen mit den Bedienelementen der microSTATION nicht editiert werden. Dafür muss man „microSTATION Editor/Plug-In Editor" verwenden.

Bedienelemente und Anschlüsse

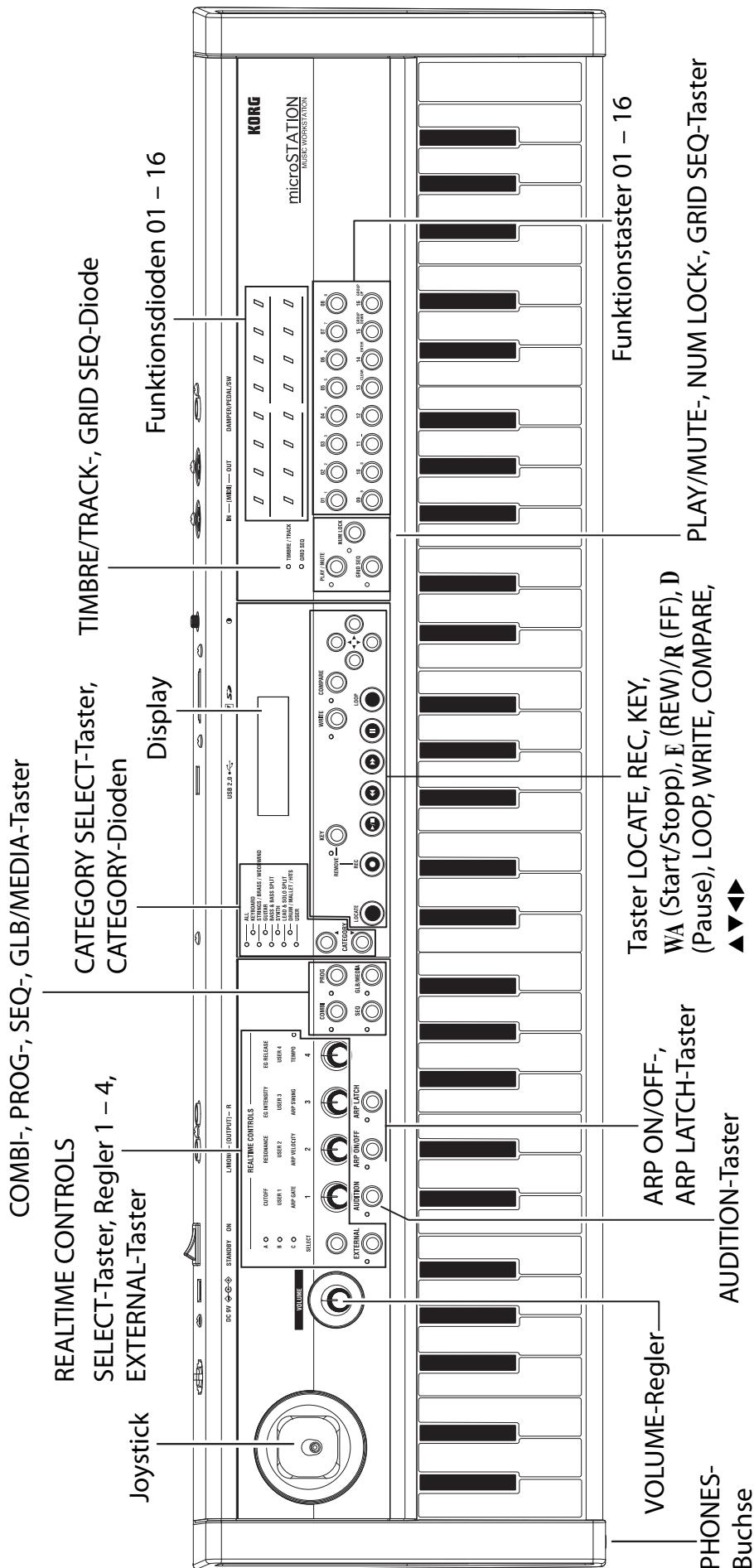

Bedienfeld

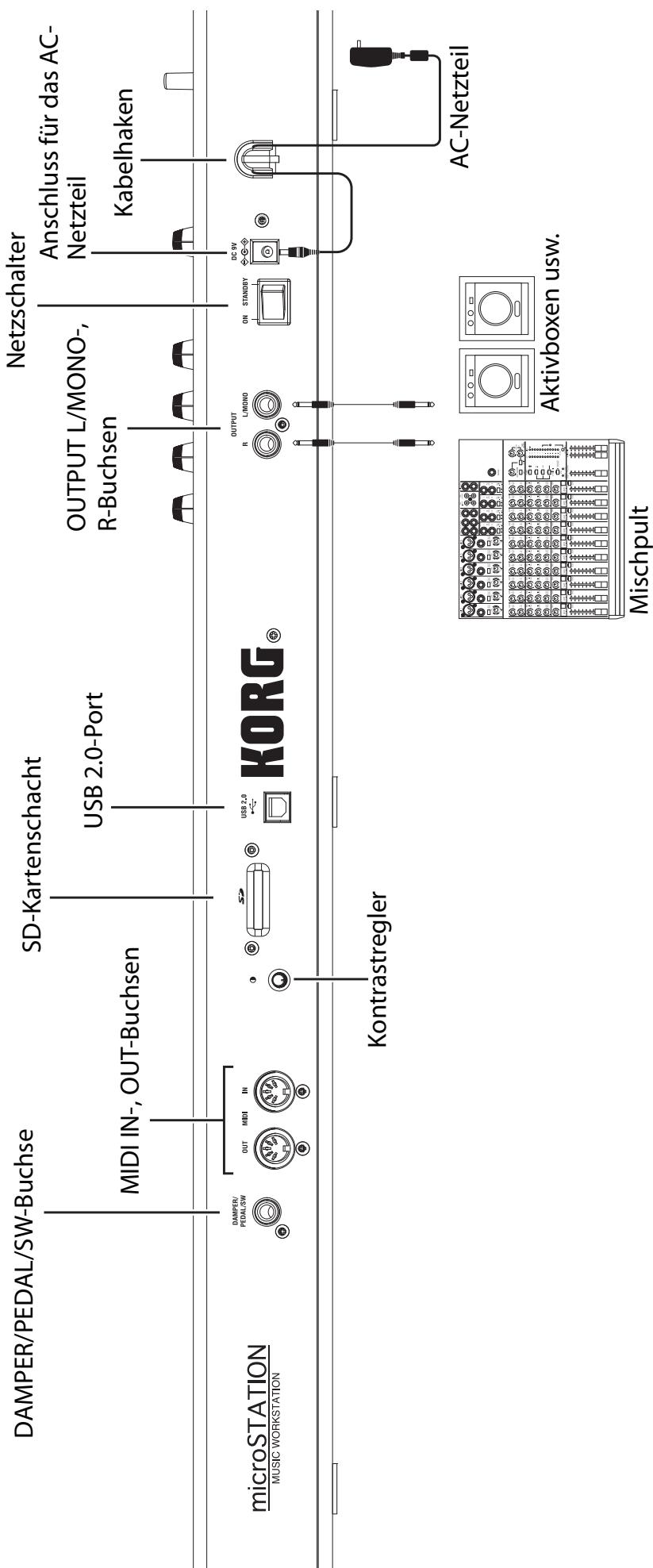

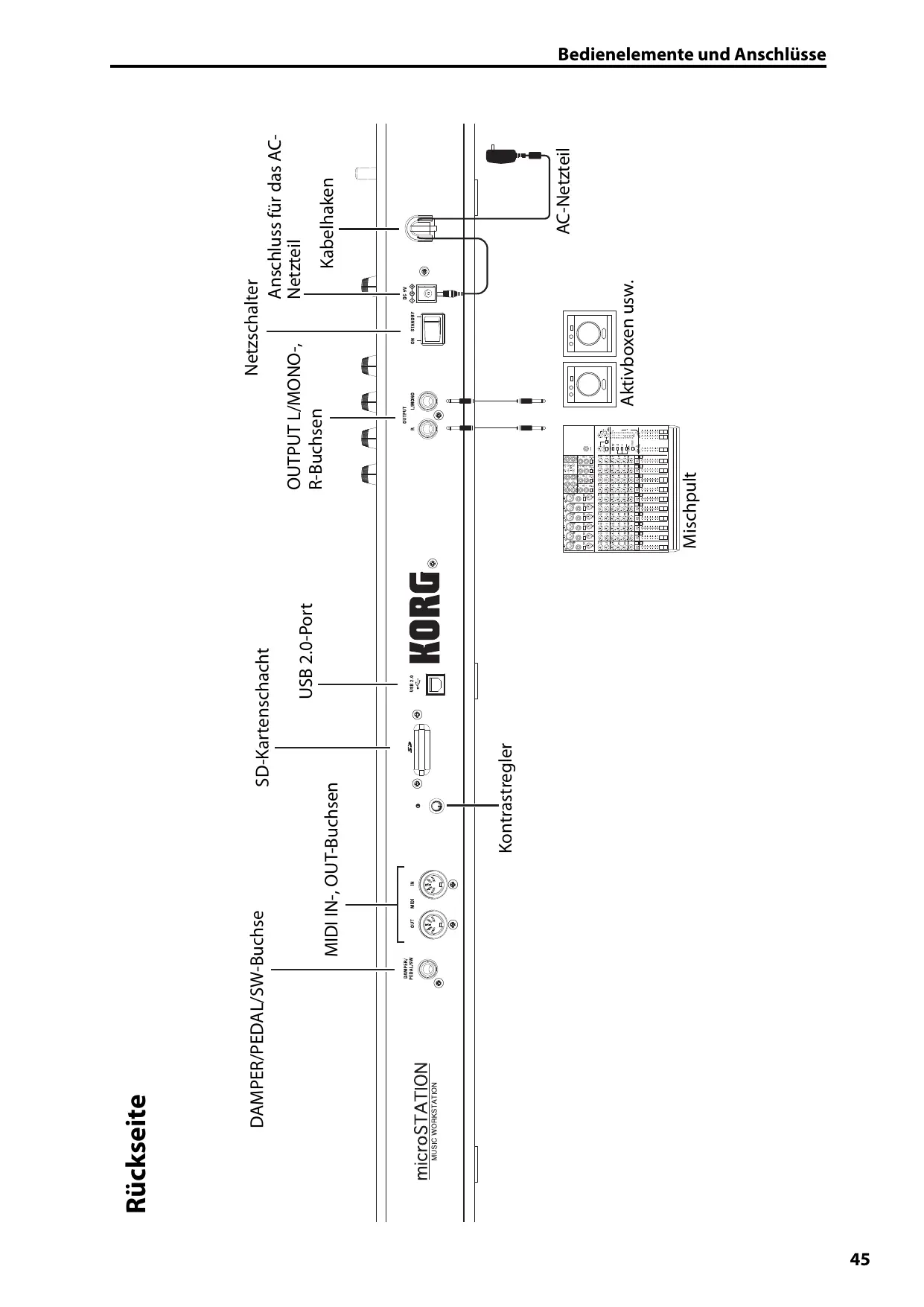

Rückseite

Anschlüsse und Stromversorgung

2 Verwenden Sie nur das beiliegende Netzteil.

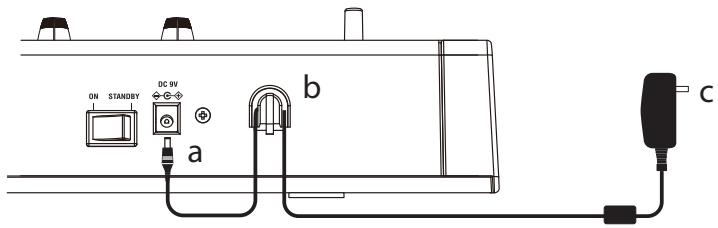

1. Verbinden Sie die microSTATION mit Hilfe des beiliegenden AC-Netzeils mit einer Steckdose.

a Verbinden Sie den kleinen Stecker des Netzteils mit der Buchse auf der Rückseite der microSTATION.
b Wickeln Sie das Netzteilkabel um den Haken an der microSTATION, um zu verhindern, dass sich die Verbindung während des Betriebs lost.
c Verbinden Sie das Netzteil mit einer Steckdose.

Anschlieben des Netzteils

1. Stellen Sie den VOLUME-Regler der microSTATION auf den Mindestwert.
2. Verbinden Sie die microSTATION mit einem Mischpult oder einer Abhore.

Verbinden Sie die Buchsen OUTPUT L/MONO und R der microSTATION mit dem Mischpult oder mit Aktivboxen (,Rückseite^ , S. 45).

An die PHONES-Buchse der microSTATION kann ein optionaler Kopfhörer angeschlossen werden. Die PHONES-Buchse befindet sich auf der linken Seite der microSTATION ( , Bedienfeld, S. 44).

1. Stellen Sie die Lautstärke der angeschlossenen Geräte auf den Mindestwert.
2. Drücken Sie den Netzschalter auf der Rückseite der microSTATION, um sie einzuschalten.
3. Stellen Sie die Lautstärke der externen Geräte auf einen geeigneten Wert. Stellen Sie den VOLUME-Regler der microSTATION auf einen geeigneten Wert gestellt.

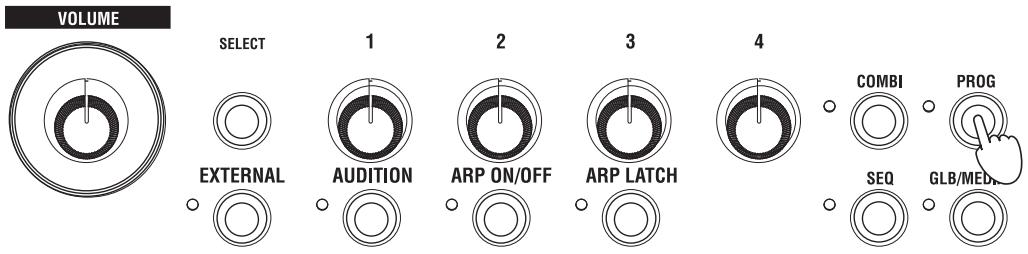

Modusanwahl

Die microSTATION bietet vier Modi zum Spielen und Aufnahme Itser Musik sowie zum Andern der Einstellungen.

Wahlen Sie mit den Tastern PROG, COMBI, SEQ und GLB/MEDIA den gewünschten Modus.

Program-Modus

Wenn Sie den PROG-Taster drücken, leuchtet die Diode links darüber, um anzuzeigen, dass Sie sich im Programmodus befinden.

Im Program-Modus * 可 nnen „Programs", d.h. die kleinste musikalisch brauchbare Klangeinheit der microSTATION, gespielt werden.

Die microSTATION bietet 512 Program-Speicher. Ab Werk enthalt sie 480 Programs, die bereits ein breites Klangspektrum abdecken und in 7 Kategorien unterteilt sind.

Combination-Modus

Wenn Sie den COMBI-Taster drücken, leuchtet die Diode links darüber, um anzuzeigen, dass Sie sich im Combination-Modus befinden.

Im Combination-Modus können „Combinations" gespielt werden, d.h. bis zu 16 Programs in mehreren Kombinationen. Die Klänge einer Combination können unterschiedlichen Tastaturzonen (Split) zugeordnet, gestapelt (Layer) und/oder unterscheidlichen Anschlagwerten zugeordnet werden (Velocity Switch).

Die microSTATION bietet 384 Combination-Speicher. Ab Werk enthalt sie 256 Combinations für zahlreiche Anwendungsbereiche, die in 7 Kategorien unterteilt sind.

Sequencer-Modus

Wenn Sie den SEQ-Taster drücken, leuchtet die Diode links darüber, um anzuzeigen, dass Sie sich im Sequencer-Modus befinden.

Im Sequencer-Modus konnen Sie Ihr Spiel mit dem 16-Spur MIDI-Sequenzer aufnehmen und abspielen

Wenn Sie beim Spielena eines Programs oder einer Combination auf einen neuen Einfall stoaBen, konnen Sie die betreffende Phrase sofort mit dem Sequenzer festhalten.

Global/Media-Modus

Wenn Sie den GLB/MEDIA-Taster drücken, leuchtet die Diode links darüber, um anzuzeigen, dass Sie sich im Global/Media-Modus befinden.

Im Global/Media-Modus können allgemeine Aspekte wie die Stimmung und MIDI-Parameter eingestellt werden. Außer dem können Sie ihre Song-, Combination- und Program-Daten auf einer (handelsüblichen) SD-Karte sichern und solche Daten wieder in den internen Speicherbereich der microSTATION laden.

Anwahl und Spieler von Klängen

Anwahl von Programs

Wechseln wir zunachst in den Program-Modus, um ein Program zu wahlen.

Ab Werk enthalt die microSTATION 480 Programs, die in 7 Kategorien unterteilt sind. In thisem Beispiel wollen wir die SYNTH-Kategorie aktivieren und dort ein Program wahlen.

1. Drücken Sie den PROG-Taster, um in den Program-Modus zu wechseln.

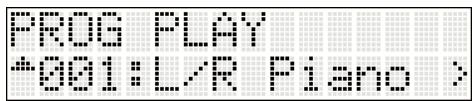

Im Display erscheint die Seite „PROG PLAY". Bei Drücken des PROG-Tasters erscheint immer die „PROG PLAY"-Seite.

In der unteren Display-Zeile werden die Nummer und der Name des gewählten Programs angezeigt.

2. Drücken Sie im CATEGORY SELECT-Feld den SYNTH-Taster, damit seine Diode leuchtet. (Die Kategoriedioden befinden sich links darüber dem Display.)

An den Kategoriendioden konnen Sie ablesen, welche Kategorie momentan gewählt ist.

OALL
OKEYBOARD
STRINGS/BRASS/WOODWIND
O-
BASS & BASS SPLIT
SYNTH
LEAD&SOLOPLT
LEAD&GOOGLFTI 一DBUIM/MALLET/HTS
O- DANAL USER

CATEGORY

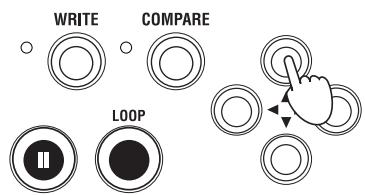

3. Wahlen Sie mit den -Tastern ein Program.

Spielien Sie auf der Tastatur, um den Klang zu beurteilen.

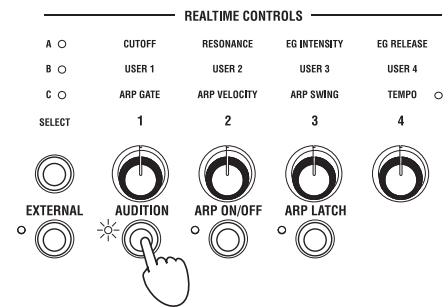

4. Wahrend deruche nach einem geeigneten Program konnen Sie mit der „Audition“- Funktion ein kurzes Riff bzw. eine Phrase starten.

Drücken Sie den AUDITION-Taster (er leuchtet) unter dem

REALTIME CONTROLS 1-Taster, um ein für das gewählte Program passendes Riff zu starten.

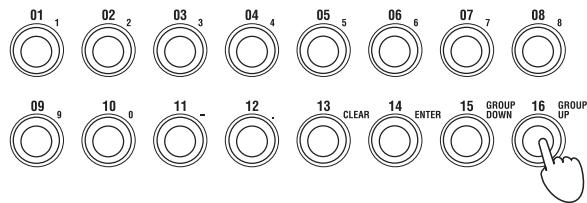

5. Programs kann man nicht nur mit den -Tastern, sondern auch mit den Funktionstastern 01 - 16 wahren. Drücken Sie z.B. einmal Funktionstaster 16.

Damit wahlen Sie Program 16 der SYNTH-Kategorie.

Die Funktionstaster 01 - 16 dieren jeweils zum Aufrufen der Programs 1 - 16 innerhalb der momentan aktiven Kategorie.

Schauen wir uns jetzt an, wie man die Programs ab Speicher 17 direkt aufruft.

6. Drücken Sie den NUM LOCK-Taster links darüber den Funktionstastern 01 - 16, damit die Diode links daneben leuchtet.

Die „Num Lock“-Funktion ist jetzt aktiv.

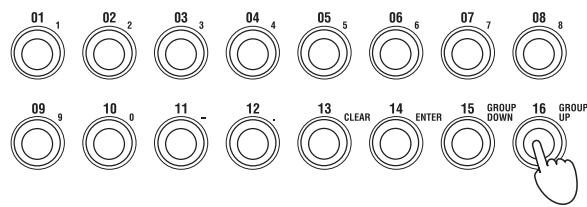

7. Drücken Sie Funktionstaster 16 (GROUP UP) ein Mal.

Drücken Sie anschließend erneut den NUM LOCK-Taster, um die „Num Lock“-Funktion wieder zu deaktivieren.

8. Die Funktionstaster 01 - 16 dieren jetzt zum Aufrufen der Programs 17 - 32 innerhalb der momentan aktiven Kategorie.

Aktivieren Sie „Num Lock" noch einmal und drücken Sie Funktionstaster 16 (GROUP UP).Jetzt dienen die Funktionstaster zum Aufrufen der Programs 33 - 48.

Wenn Sie Funktionstaster 15 (GROUP DOWN) drücken, dienen die Funktionstaster 01 - 16 wieder zum Aufrufen der Programs 1 - 16.

Solange „Num Lock" aktiv ist, können Sie mit den Funktionstastern 15 (GROUP DOWN) und 16 (GROUP UP) die benötigte Sechzehnergruppe wahren und mit den Funktionstastern 01 - 16 die Programs 1 - 16, 17 - 32, 33 - 48 usw. aufrufen.

Wahlen Sie jetzt auch Programs anderer Kategorien, um zu erfahren, wie sie klingen.

Anwahl von Combinations

Die Anzahl von Combinations erfolgt nach dem gleichen System wie für Programs (siehe oben). Wahlen Sie also eine Combination an und seinen Sie auf der Tastatur.

1. Drücken Sie den COMBI-Taster, um in den Combination-Modus zu wechseln.

Im Display erscheint die Seite „COMBI PLAY". Bei Drücken des COMBI-Tasters erscheint immer die „COMBI PLAY"-Seite.

In der unteren Display-Zeile werden die Nummer und der Name der gewählten Combination angezeigt.

2. Die Vorgehensweise für die Anzahl von Combinations ist die gleiche wie für Programs. Wahlen Sie mit den CATEGORY SELECT-Tastern eine Kategorie und anschließend mit eine Combination.

Auch Combinations können mit den Funktionstastern 01 - 16 aufgerufen werden.

Verwendung der Spielhilfen

Die microSTATION erlaubt die Beeinflussung des gewählten Klangs mit dem Joystick, den Echtzeitreglern 1 - 4 und mit Hilfe der Tastatur.

Diesen Bedienelementen sind je nach Program und Combination unterscheidliche Funktionen zugeordnet. Meistens beeinflussen sie jedoch die Klangfarbe, Tonhöhe oder Lautstärke.

Über den Anschlag der Tasten kann die Einsatzgeschwindigkeit (Attack), Lautstärke und/oder Klangfarbe beeinflusst werden. Bei bestimmten Programs (z.B. Holzbläserklangfarben) werden bei besonderss hartem Anschlag Blasgeräuse hinzugefügt.

Der Joystick kann in vier Richtungen (auf/ab/links/rechts) bewegt werden – auch damit{lssst sich der Klang beeinflussen. In den meisten Fällen steigt die Tonhöhe, wenn man den Joystick nach rechts bewegt und sinkt, wenn man den Joystick nach links schiebt. Wenn Sie den Joystick hochschieben (d.h. von sich weg), werden die gespielten Noten oftmans mit Vibrato versehen. Ziehen Sie den Joystick zu sich hin (abwärts), so wird die Filterfrequenz vom LFO moduliert (Auto-Wah).

Man kann den einzelnen Achsen aber auch ganz andere Funktionen zuordnen.

Die Echtzeitregler können für Klangbeeinflussungen bzw. zum Steuern des Arpeggiators benutzt werden. Für diese Regler sind drei Modi vorgesehen: Im A- und B-Modus halten sich Klangaspekte beeinflussen. Im C-Modus dagegen kann der Arpeggiator angesteuert

werden. Zusätzlich gibt es einen External-Modus, in dem man die Regler zum Ansteuern externer MIDI-Geräte oder Software-Programme nutzen kann.

In den nachfolgenden Beispielen zeigen wir Ihnen, wie man die Regler in den einzelnen Modi (A, B und C) verwendet.

1. Drücken Sie den REALTIME CONTROLS SELECT-Taster.

Die Diode A, B oder C über dem SELECT-Taster leuchtet. Es gibt drei Echtzeitmodi (A, B und C), die man durch wiederholtes Drücken des Tasters aufrufen kann.

REALTIME CONTROLS
A	CUTOFF	RESONANCE	EG INTENSITY	EG RELEASE
B	USER 1	USER 2	USER 3	USER 4
C	ARP GATE	ARP VECUITY	ARP SWING	TEMPO
SELECT	1	2	3	4
EXTER	AUDITION	ARP ON/OFF	ARP LATCH

1. Wenn A leuchtet (A-Modus), kann man mit den Reglern 1 - 4 die Klangfarbe (Cutoff), Resonanz, Hückurvenintensität und Ausklingrate beeinflussen.
2. Drücken Sie den REALTIME CONTROLS SELECT-Taster, damit die B-Diode leuchtet (B-Modus). Drehen Sie an den Reglern, um den zugeordneten Parameter innerhalb des Programs bzw. der Combination zu beeinflussen. Im B-Modus dienen die Regler 3 und 4 oftmals zum Ändern des Chorus- oder Reverb-Anteils.
3. Drücken Sie den REALTIME CONTROLS SELECT-Taster erneut, damit die C-Diode leuchtet (C-Modus). Zeit dienen die Regler zum Abwandeln des Arpeggio-Pattern und Wiedergabetempos ( ,Arbeiten mit dem Arpeggiator", S. 51).

Außer dem kann der Klang mit einem Schwell- oder Dämpferpedal bzw. einem Fußtaster (Sonderzubehör) beeinflusst werden. Damit{lsst sich z.B. die Filterfrequenz ändern, das Portamento ein-/ausschalten usw. Alles Weitere hierzu finden Sie im „microSTATION Bedienungshandbuch".

Arbeiten mit dem Arpeggiator

Pro Program steht ein polyphoner Arpeggiator zur Verfügung. Im Combination- und Sequencer-Modus können dagegen zwei polyphone Arpeggiators verwendet werden.

1. Wahlen Sie das Program bzw. die Combination, das/die Sie spielen möchten.
2. Drücken Sie den ARP ON/OFF-Taster, damit die Diode links daneben leuchtet.

Bei bestimmten Combinations und Programs wird der Arpeggiator automatisch aktiviert. Drücken Sie den ARP ON/OFF-Taster, um den Arpeggiator ein- oder auszuschalten.

1. Drücken Sie den ARP LATCH ON/OFF-Taster (die Diode links darüber leuchtet), um die „Latch“- Funktion zu aktivieren.

Wenn Sie „Latch" aktivieren, werden die Noten des zuletzt gespielten Akkords selbst nach der Freigabe aller Tasten noch verwendet.

1. Drücken Sie mehrere Klaviaturasten.

Das Arpeggio-Pattern wird gestartet.

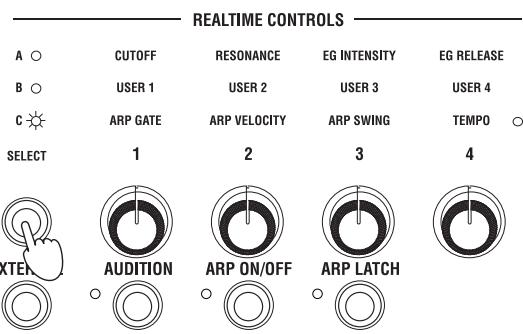

1. Wahlen Sie mit dem REALTIME CONTROLS SELECT-Taster den C-Modus (die Diode leuchtet).

Drehen Sie jetzt an den Reglern 1-3 (GATE, VELOCITY, SWING) und achen Sie darauf, wie sich das Pattern ändert.

1. Mit Regler 4 (TEMPO) kann das Tempo geändert werden.

Selbstverständlich kann man bei laufender Arpeggio-Wiedergabe Modus A oder B aufrufen und den Klang „verbiegen" (F,Verwendung der Spielhilfen", S. 50).

Den Werks-Programs und -Combinations sind bereits passende Arpeggio-Pattern zugeordnet. Wahlen Sie also einfach andere Programs und Combinations und aktivieren Sie den Arpeggiator, um zu erfahren, was dann passiert.

Speichern eines Programs/einer Combination

Außer den bisher erwähnten Parametern, d.h. den Echtzeitreglern für Klangänderungen und zum Einstellen des Arpeggiators bietet die microSTATION noch zahlreiche andere Parameter, die ebenfalls editiert und gespeichert werden können. (Bestimmte Parameter des B-Echtzeitmodus' können nicht gespeichert werden. Auch die im A-Modus vorgenommenen Einstellungen halten sich im Falle einer Combination nicht speichern.)

Wenn Sie z.B. die Änderungen eines Programs bzw. einer Combination nicht sichern, gehen sie verloren, sobald Sie einen anderen Speicher wahlen oder das Instrument ausschalten. Deshalb empfehlen wir, das Program bzw. die Combination sofort zu speichern, wenn Ihnen der Sound gefällt.

In thisem Beispiel wollen wir Ihnen zeigen, wie man im Program-Modus ein Program speichert.

1. Aändern Sie die Program-Einstellungen mit den Echtzeitreglern. („Verwendung der Spielhilfen“, S. 50)
2. Drücken Sie den -Taster, um „PROG EDIT“ aufzurufen. Zeit erscheint zunachst die „PROG EDIT-OSC Common“-Seite.

1. Wahlen Sie mit den -Tastern „Write Program".

1. Drücken Sie den -Taster.
   Jetzt erscheint die Seite, auf welcher der Program-Name angezeigt wird.

1. Wenn Sie den Namen ändern möchten, müssen Sie drücken. Es erscheint die Seite, auf der man das Program benennen kann.

1. Wahlen Sie mit den -Tastern die änderungsbedürftige Zeichenposition und ordnen Sie ihr mit das gewünschte Zeichen zu.

Wenn Sie mit dem Namen zufrieden sind, können Sie mit dem -Taster zur ersten Seite mit dem Programnamen (siehe Schritt 4) zurückkehren.

1. Drucken Sie den -Taster.

Es entscheidt die Seite, auf der Sie eine andere Kategorie wahlen können.

Wenn Sie tatsächlich eine andere Kategorie wahlen möchten, müssen Sie den -Taster drücken.

Wahlen Sie mit den -Tastern die gewünschte Kategorie.

Drücken Sie nach Anzahl der Kategorie den -Taster, um zur ersten Kategorieseite zurückzukehren.

8. Drucken Sie den -Taster.

Jetzt erscheint die Seite, auf der Sie den Zielspeicher wahlen können.

Drücken Sie den - und anschließend den -Taster, um den Zielspeicher zu wahlen.

Drücken Sie nach Anzahl des Zielspeichers den -Taster, um zur vorgen Speicherseite zurückzukehren.

Am besten sichern Sie ihre eigenen Programs in einem der initialisierten Speicher (D096 - D127). (Die initialisierten Combinations befinden sich in den Speichern C096 - C127.)

9. Drucken Sie den -Taster.

Es erscheint die Rückfrage „OK?".

10. Drücken Sie den -Taster, um die Daten zu speichern.

Wenn die Daten gesichert sind, erscheint die Meldung „Completed" im Display.

Laden und Abspielen der Demosongs

Die microSTATION enthalt drei Demosongs.

Zum Laden und Abspielen einer dieser Demosongs der microSTATION müssen Sie folgendermaßen verfahren.

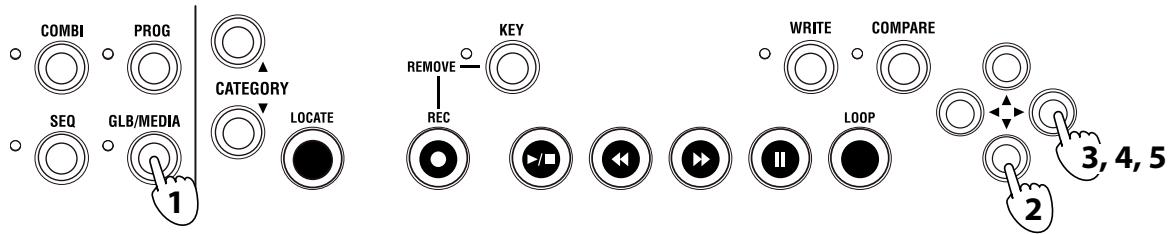

Laden der Demosongs

1. Drücken Sie den GLB/MEDIA-Taster, um in den Global/Media-Modus zu wechseln.

1. Wahlen Sie mit den -Tastern „Command".

1. Drücken Sie den -Taster. Im Display erscheint die Meldung „Load All Demo".

1. Drücken Sie den -Taster. Es entscheidt die Rückfrage „OK?".

5. Drücken Sie den -Taster, um die Demosongs zu laden.

Wenn die Daten geladen sind, zeit das Display die Meldung „Completed" an.

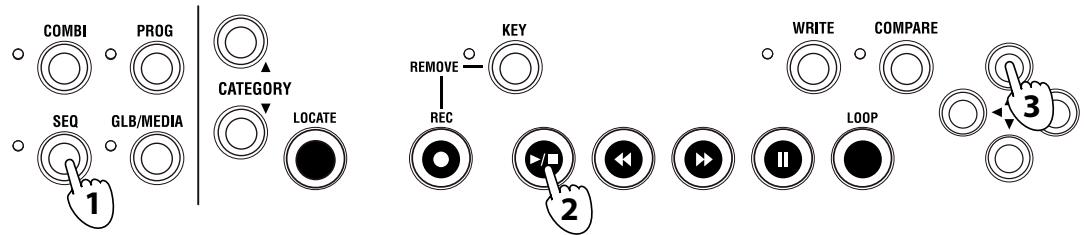

Abspielend Demosongs

1. Drücken Sie den SEQ-Taster, um in den Sequencer-Modus zu wechseln.

1. Drücken Sie den Start/Stopp-Taster ( / ) , um die Wiedergabe zu starten. Drücken Sie den Start/Stopp-Taster erneut, um die Wiedergabe anzuhalten.

2. Um einen anderen Song abzuspielen, müssen Sieihn mit den ▲▼-Tastern wahren und anschließend Start/Stopp drücken.

Auto Song Setup

Wenn Sie beim Spieler einer Combination oder eines Programs auf einen interessanten musikalischen Einfall stoßen, können Sie die verwendeten Klangeinstellungen zum Sequencer-Modus kopieren und den Einfall sofort festhalten. Diese Funktion besteht „Auto Song Setup". Hiermit sparen Sie viel wertvolle Zeit, weil die beim Spieler verwendeten Einstellungen der Combination bzw. des Programs sofort für die Aufnahme zur Verfugung stehen.

1. Wahlen Sie die Combination oder das Program, die/das Sie für die Aufnahme verwenden möchten. Überprüfen Sie außerdem den An/Aus-Status des Arpeggiators.

2. Drücken Sie den REC-Taster. Es erscheint die Rückfrage „Auto Song Setup OK?".

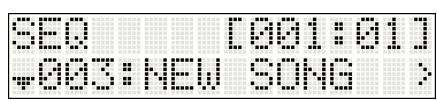

1. Drücken Sie den Taster. Die microSTATION wechsel in den Sequencer-Modus und ist sofort aufnahmebereit. Oben rechts im Display wird die aktuelle Position angezeigt, darüber erscheint der Song-Name (anfangs lautet er „NEW SONG").

1. Drücken Sie den Start/Stopp-Taster (▶/■). Nach einem Einzahler von zwei Takten beginnnt die Aufnahme. Spieler Sie, was das Zeug hält.

2. Drücken Sie am Ende des Stücks den Start/Stopp-Taster, um die Aufnahme anzuhalten.

3. Starten Sie die Wiedergabe des soeben aufgezeichneten Parts. Drücken Sie den Start/Stopp-Taster, um die Wiedergabe zu starten. Drücken Sie den Start/Stopp-Taster erneut, um die Wiedergabe anzuhalten.

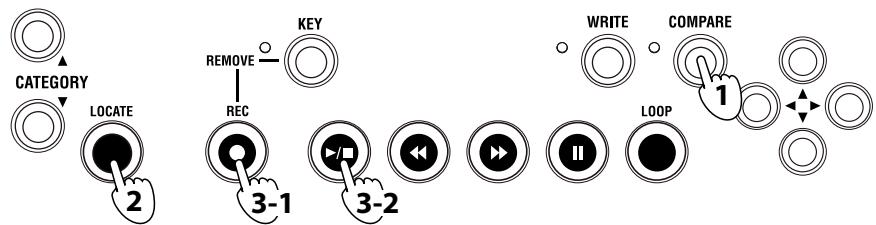

Um den Part noch einmal einzuspielen, müssen Sie folgendermaßen verfahren

1. Drücken Sie den COMPARE-Taster.

Jetzt wird der Zustand vor der letzten Aufnahme wiederhergestellt.

1. Drücken Sie den LOCATE-Taster, um zum Song-Beginn zusückzukehren.
2. Drücken Sie den REC-Taster. Nun ist alles bereit für die Aufnahme. Drücken Sie den Start/Stopp-Taster (▶/■), um die Aufnahme zu starten. Drücken Sie am Ende den Start/Stopp-Taster, um die Aufnahme wieder anzuhalten.

Nach der ersten Einspielung konnen Sie weitere Takte und/oder Spuren aufnehmen. Alles Weitere hierzu finden Sie im „microSTATION Bedienungshandbuch"(PDF).

Der Sequencer-Modus der microSTATION betiet eine „Loop“-Funktion, mit der man eine bestimmte Passage mehrmals aufnehmen kann, bis der Part „sitzt“. Außen dem gibt es eine „Grid“-Funktion zum Programmieren von Schlagzeug-Pattern.

Und auch damit ist das Funktionengebot noch nicht erschöpf, weil es auch zahlreiche Song-Vorlagen für die unterscheidlichsten Musiktile gibt.

Wenn Sie vor der ersten Aufnahme eine Song-Vorlage wahren, werden die einzelnen Spuren automatisch konfiguriert (Klanganwahl, Lautstärke uew.).

Alles Weitere hierzu und zu weiteren Funktionen finden Sie im „microSTATION Bedienungshandbuch".

Datenscherung auf einer SD-Karte

Die Programs, Combinations und Songs der microSTATION können auf einer (handlesüblichen) SD-Karte gespeichert werden. SD-Karten sind z.B. practisch für die Archivierung ihrer Daten bzw. wenn Sie wiederholt die microSTATION einer Verleihfirma usw. verwenden müssen.

Songs lessen sich nicht im internen Speicher der microSTATION sichern. Sie gehen beim Ausschalten des Instruments verloren, können vorher jeder auf einer SD-Karte geschichert werden. Zum Speichern ihrer Songs müssen Sie folgendermaßen verfahren.

1. Schieben Sie eine SD-Karte (Sonderzubehör) in den Kartenschacht der microSTATION.
   Halten Sie die Karte beim Einschieben richtig herum. Wenn Sie die Karte mit Gewalt in den Schacht zu schiben versuchen, beschädigen Sie eventuell den Schacht und/oder die Karte.
2. Drücken Sie den GLB/MEDIA-Taster, um in den Global/Media-Modus zu wechseln.

1. Wahlen Sie mit den -Tastern „Media" und drücken Sie den -Taster.
2. Wahlen Sie mit den -Tastern „Save SEQ" und drucken Sie den -Taster.

Im Display erscheint jetzt der Name, unter dem die Daten auf der SD-Kate gespeichert werden.

Anmerkung: Der Name kann nach der Speicherung noch geändert werden.

1. Drücken Sie den -Taster. Es erscheint die Rückfrage „OK?".

GLOBAL/MEDIA

*Media

<Media <Save SEO >

<Media>Save SEO To:0000.SNG

<Media>Save SEO OK?

1. Drücken Sie den -Taster, um die Daten zu speichern. Sobald die Daten gespeichert sind, erscheidt wieder die „Save SEQ“-Seite.
   Entnehmen Sie die SD-Karte niemals, solange noch Daten darauf gespeichert bzw. von ihr geladen werden oder während sie formatiert wird.

Anmerkung: Um die SD-Karte entnehmer zu konnen, müssen Sie sie vorsichtig weiter in den Schacht drücken. Dann horen Sie ein Klicken und die SD-Karte springt halb aus dem Schacht, so dass Sie sie entnehmer konnen.

Technische Daten (Auszug)

Betriebsbedingungen: 0 - +40^ (ohne Kondensbildung)

Tastatur: 61 Noten (Mini-Tastatur mit natürlicher Ansprache, anschlagdynamisch, aber ohne Aftertouch)

SD-Kartenschacht: Kapazität bis zu 2GB. Unterstützung SD- und SDHC-Karten.

Stromversorgung: Anschluss für das AC-Netzteil (DC 9V 1700mA ), Netzschalter

Abmessungen (mm) (B× T× H) .. 778× 210× 82

Gewicht: 2,6 kg

Leistungsaufnahme: 6W

Lieferumfang: AC-Netzteil, microSTATION Blitzstart, 'Accessory Disc' (microSTATION Bedienungshandbuch PDF, Korg USB-MIDI-Treiber, microSTATION Editor/Plug-In Editor usw.)

Sonderzubehör:
XVP-10 Schwell-/Volumenpedal
EXP-2 Schwellpedal
DS-1H Dämpferpedal
PS-1 Fußtaster

microSTATION

MUSIC WORKSTATION

Guía Rápida

Precauciones

Ubicación

WICHTIGER HINWEIS FÜR Kunden

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie these Produkte über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass these Produkte für Ihr Wohngebiet ausgelegt ist. WARNING: Verwendung these Products in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
