BEDIENUNGSANLEITUNG SP170 KORG

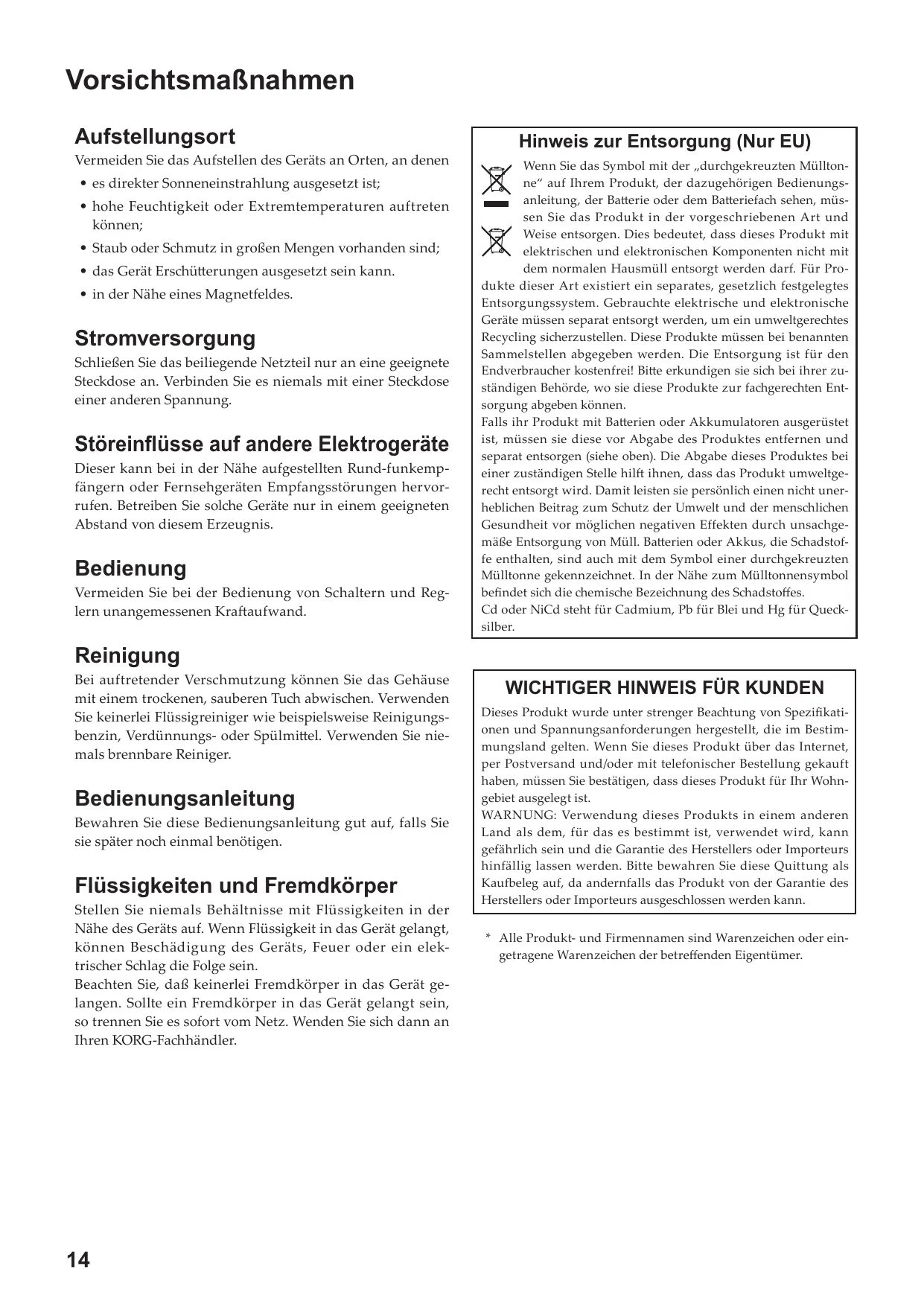

Vorsichtsmaßnahmen Aufstellungsort Vermeiden Sie das Aufstellen des Geräts an Orten, an denen

• es direkter Sonneneinstrahlung ausgesetzt ist;
• hohe Feuchtigkeit oder Extremtemperaturen auftreten können;
• Staub oder Schmutz in großen Mengen vorhanden sind;
• das Gerät Erschütterungen ausgesetzt sein kann.
• in der Nähe eines Magnetfeldes. Stromversorgung Schließen Sie das beiliegende Netzteil nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung. Störeinflüsse auf andere Elektrogeräte Dieser kann bei in der Nähe aufgestellten Rund-funkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesem Erzeugnis. Bedienung Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand. Hinweis zur Entsorgung (Nur EU) Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen. Dies bedeutet, dass dieses Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorgt werden darf. Für Produkte dieser Art existiert ein separates, gesetzlich festgelegtes Entsorgungssystem. Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei! Bitte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben können. Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe dieses Produktes bei einer zuständigen Stelle hilft ihnen, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber. Reinigung Bei auftretender Verschmutzung können Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdünnungs- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger. Bedienungsanleitung Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen. Flüssigkeiten und Fremdkörper Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elektrischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelangt sein, so trennen Sie es sofort vom Netz. Wenden Sie sich dann an Ihren KORG-Fachhändler.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist. WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

• Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer. Vorbereitungen und Anschlüsse Abbildung 1

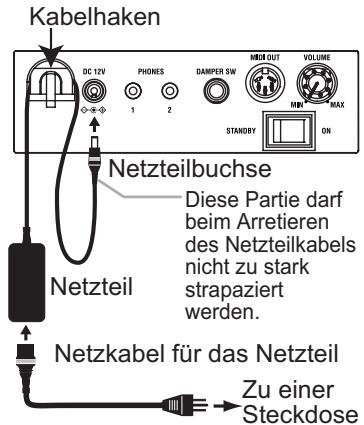

1. Anschließen ans Netz (Abbildung 1)

Wickeln Sie das Netzteilkabel um den Kabelhaken, um zu verhindern, dass sich der Netzanschluss aus Versehen löst. Beim Entfernen des Kabels dürfen Sie nie mit Gewalt daran ziehen. Netzteilbuchse Netzteil Diese Partie darf beim Arretieren des Netzteilkabels nicht zu stark strapaziert werden. Verwenden Sie nur das beiliegende Netzteil. Bei Verwendung eines anderen Netzteils wird das Gerät eventuell beschädigt. Netzkabel für das Netzteil Zu einer Steckdose Abbildung 2 Lautstärkeregler Kopfhörerbuchsen Verbinden Sie das Instrument ausschließlich mit einer Steckdose der geeigneten Netzspannung.

2. Einschalten des SP-170

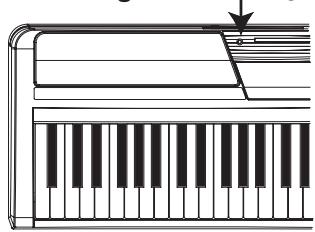

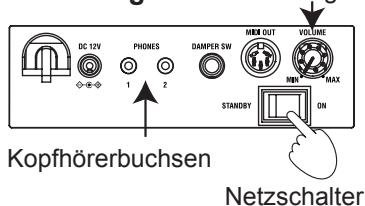

Drücken Sie den Netzschalter auf der Rückseite in die „ON“-Position. (Abbildung 2) Die Netzanzeige links neben dem Notenpult leuchtet. (Abbildung 3)

Um das Gerät wieder auszuschalten, müssen Sie den Netzschalter in die „STANDBY“-Position schieben. Die Netzanzeige erlischt wieder. Netzschalter Abbildung 3 Netzanzeige Schalten Sie das SP-170 bei Bedarf AUS. Verbinden Sie das beiliegende Netzteil mit dem Netzkabel. Verbinden Sie den kleinen Stecker mit der [DC12V]-Buchse auf der Rückseite. Verbinden Sie das Netzkabel mit einer Steckdose.

3. Einstellen der Lautstärke

Drehen Sie den [VOLUME]-Regler auf der Rückseite zu „MAX“, um die Lautstärke zu erhöhen. Drehen Sie ihn gegen den Uhrzeigersinn (Richtung „MIN“), um den Pegel zu verringern. (Abbildung 2) Der [VOLUME]-Regler bestimmt den Pegel der internen Lautsprecher und Kopfhörerbuchsen. ■ Kopfhörerbetrieb Beim Anschließen eines Kopfhörers werden die internen Lautsprecher stummgeschaltet. Das ist z.B. praktisch, wenn Sie spät abends oder früh morgens üben oder spielen möchten. Das SP-170 ist mit zwei Kopfhörerbuchsen ausgestattet, so dass jeweils zwei Personen spielen und zuhören können.

Verbinden Sie die Klinke des Kopfhörers mit einer [PHONES]-Buchse auf der Rückseite. (Abbildung 2) Wenn Ihr Kopfhörer mit einem Standard–Miniklinken-Adapter versehen ist, müssen Sie zum Anschließen oder Lösen der Verbindung jeweils den Adapter festhalten. Bedenken Sie, dass ein hoher Wiedergabepegel im Kopfhörer schon nach kurzer Zeit zu Hörschäden führen kann. Abbildung 4 ■ Anschließen anderer Audiogeräte Die [PHONES]-Buchsen lassen sich auch als Audio-Ausgänge für Aktivboxen oder andere Audiogeräte nutzen. Für eine solche Verbindung benötigen Sie handelsübliche Kabel mit den für Ihr Gerät geeigneten Steckern. Vor dem Herstellen von Audioverbindungen müssen Sie das Instrument und die externen Audiogeräte ausschalten. Andernfalls könnten das Instrument und die übrigen Geräte beschädigt werden. ■ Verwendung des Notenpults

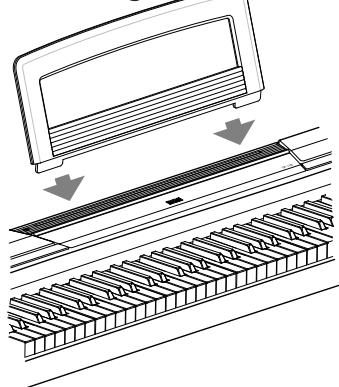

Schieben Sie die Füße des beiliegenden Notenpults in die dafür vorgesehenen Aussparungen in der Mitte der Oberplatte. (Abbildung 4)

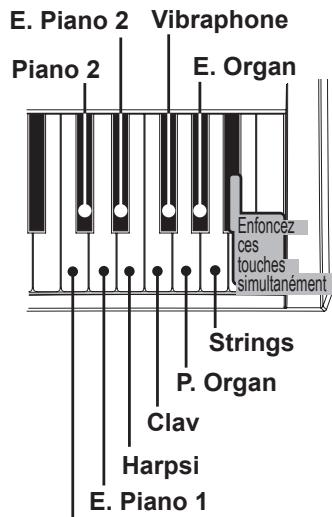

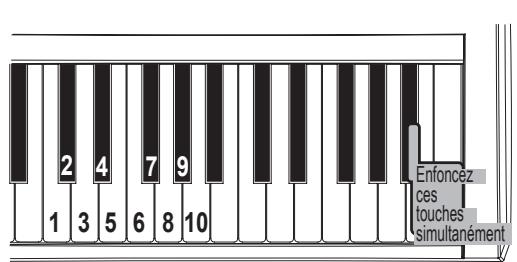

Spielen unterschiedlicher Klänge Das SP-170 enthält 10 vorprogrammierte Klangfarben. Halten Sie die Tasten A#7, H7 und C8 ganz rechts gedrückt, während Sie eine Taste im Bereich C7~A7 betätigen. Die der gedrückten Klangfarbe zugeordnete Taste wird gewählt. E. Piano 2 Vibraphone Unmittelbar nach dem Einschalten wählt das Instrument jeweils den „Piano 1“-Klang. E. Organ Piano 2 Enfoncez ces touches simultanément Strings P. Organ Clav Harpsi E. Piano 1 Piano 1 Piano 1: Wunderschöner Flügelklang Piano 2: Heller und klarer Flügelklang E. Piano 1: Runder, authentischer E-Pianoklang E. Piano 2: Modernes, sehr perkussives E-Piano Harpsi: Klassisches Cembalo Clav: Expressives elektrisches Cembalo Vibraphone: Runder Vibraphonklang P. Organ: Pfeifenorgel E. Organ: Elektrische Zugriegelorgel Strings: Klang einer Streichersektion Abspielen der Demosongs Das SP-170 enthält 10 Demosongs, welche die 10 vorhandenen Klangfarben vorführen. Die Demosongs vermitteln einen guten Eindruck der Klangfülle. Halten Sie die Tasten A#7, H7 und C8 ganz rechts gedrückt, während Sie eine Taste im Bereich C6~A6 betätigen. Der Demosong der gedrückten Taste (siehe unten) wird abgespielt. Die Wiedergabe beginnt beim gewählten Stück und wird mit den nachfolgenden Stücken fortgesetzt und in einer Schleife abgespielt, bis Sie sie wieder anhalten. Um die Demowiedergabe anzuhalten, müssen Sie die Tasten A#7, H7 und C8 gleichzeitig drücken.

Um das beiliegende Pedal als Dämpfer zu verwenden, müssen Sie es an die [DAMPER SW]-Buchse auf der Rückseite anschließen. Dann kann das Pedal zum Halten der gerade gespielten Noten verwendet werden. Alternativ können Sie ein optionales DS-1H Dämpferpedal benutzen. Mit dem “Piano 1”- oder “Piano 2”-Klang können Sie das Dämpferpedal stufenlos verwenden. Verwendung der übrigen Funktionen Über den Bestätigungston Wen n Sie die Tasten A # 7, H7 und C8 ganz rechts gedrückt halten und die Taste der gewünschten Funktion betätigen, erk l i ng t ei n k u rzer Bestät igungston. Diese Bestätigung k a n n m a n folge nde r m a ß e n ausschalten. Halten Sie die Tasten A #7, H7 und C8 (# 0) gedrückt, während Sie die Taste A# 0 betätigen, um den Bestät ig u ngston auszuschalten. Um den Halleffekt auszuschalten, müssen Sie diesen Vorgang wiederholen, aber die Taste H0 (statt A# 0) betätigen. Unmittelbar nach dem Einschalten wird der Bestätigungston wieder aktiviert. Loudness Laut Ruhig Ruhig Das SP-170 erlaubt nicht nur die Anwahl anderer Klänge und das Abspielen der Demosongs, indem man die Tasten A#7, H7 und C8 gedrückt hält, während man eine andere Taste drückt. Es stehen noch weitere Funktionen zur Verfügung. Im „MIDI“-Abschnitt auf der nächsten Seite finden Sie Hinweise zu den MIDI-Kanälen und Programmwechselbefehlen. Spielen Sie keine Noten, während Sie die Tasten A#7, H7 und C8 gedrückt halten, weil sonst eventuell etwas Unvorhergesehenes passiert. Effekte (Hall/Reverb und Chorus) Mit dem Halleffekt können Sie die gewünschte Akustik simulieren. Mit dem ChorusEffekt können Sie den Klang breiter machen.

• Halten Sie die Tasten A#7, H7 und C8 gedrückt, während Sie die Taste A5 betätigen,

um den Halleffekt zu aktivieren. Um den Halleffekt auszuschalten, müssen Sie diesen Vorgang wiederholen, aber die Taste C# 5 (statt A5) betätigen. Halten Sie die Tasten A#7, H7 und C8 gedrückt, während Sie das H5 betätigen, um den Chorus-Effekt zu aktivieren. Um den Chorus-Effekt auszuschalten, müssen Sie diesen Vorgang wiederholen, aber die Taste A# 5 (statt H5) betätigen. Alle internen Klangfarben können mit Effekt versehen werden. Nach dem Einschalten des Instruments verwendet jede Klangfarbe die am besten geeigneten Effekteinstellungen. Anschlagdynamik Die Ansprache der Tastatur auf Ihre Anschlagdynamik („Key Touch Control“) lässt sich ändern. Die gewünschte Dynamikstufe kann mit den weißen Tasten im Bereich D2~F2 eingestellt werden. (Siehe die Abbildung links.) Weich Standard

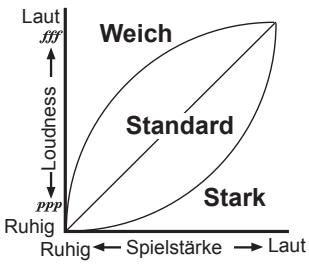

Wenn Sie schon mit leichtem Anschlag fortissimo spielen möchten (leichte Ansprache), müssen Sie die Tasten A#7, H7 und C8 (ganz rechts) gedrückt halten, während Sie das D2 betätigen.

Wenn Sie nur mit extrem hartem Anschlag fortissimo spielen möchten (schwere Ansprache), müssen Sie die Tasten A#7, H7 und C8 (ganz rechts) gedrückt halten, während Sie das F2 betätigen. Die normale Ansprache (Standard) erzielen Sie, indem Sie die Tasten A#7, H7 und Stark Spielstärke Laut

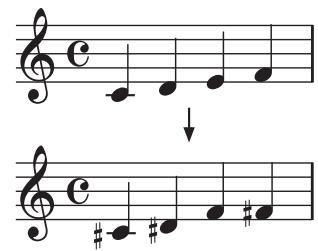

C8 gedrückt halten, während Sie das E2 betätigen. Unmittelbar nach dem Einschalten wird die Standard-Ansprache gewählt. Transposition (Spielen in einer anderen Tonart) Bestimmte Stücke verwenden eine schwierige Tonart (mit vielen schwarzen Tasten). Und bestimmte Sänger bestehen auf eine ganz bestimmte Tonart. Statt dann Ihren Fingersatz zu ändern, können Sie die Tastatur „verschieben“, um weiterhin in der vertrauten Tonart zu spielen und sich nicht um die schwarzen Tasten kümmern zu müssen. Das nennen wir die „Transpositionsfunktion“. Die Tonhöhe kann um 11 Halbtonschritte versetzt werden. Beispiel: Wenn Sie die Tastatur einen Halbton höher transponieren, können Sie die oben gezeigten Noten spielen, während die darunter gezeigten Noten ausgegeben werden. F3-Tonart +5 Halbtöne. Durch Spielen der C3-Tonart erklingt die F3-Tonhöhe. C3-Tonart

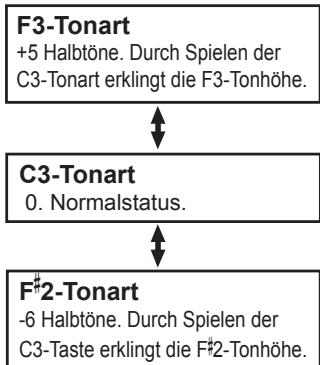

F 2-Tonart -6 Halbtöne. Durch Spielen der C3-Taste erklingt die F#2-Tonhöhe.

Zum Einstellen des gewünschten Transpositionsintervalls müssen Sie die Tasten A#7, H7 und C8 gedrückt halten, während Sie eine Taste im Bereich F#2~B3 oder C# 3~F3 betätigen. Die Note der gedrückten Taste gibt die neue Tonart vor. Beispiel: Wenn bei Drücken der Taste C3 die Note „A2“ (drei Halbtöne tiefer) erklingen soll, müssen Sie die Tasten A#7, H7 und C8 gedrückt halten, während Sie das A2 betätigen. Wenn bei Drücken der Taste C3 die Note „D# 3“ (drei Halbtöne höher) erklingen soll, müssen Sie die Tasten A#7, H7 und C8 gedrückt halten, während Sie das D# 3 betätigen. Um wieder die normalen Notentonhöhen zu verwenden (±0), müssen Sie die Tasten A#7, H7 und C8 gedrückt halten, während Sie das C3 betätigen. Unmittelbar nach dem Einschalten wird die Normaltonhöhe (keine Transposition) gewählt.

Ändern der Stimmung Mit den Tasten E5 u nd F5 ka n n die Gesa mtst im mu ng des SP-170 im Bereic h 427,5~452,5Hz (Hertz) in 0,5Hz-Schritten geändert werden. Mit der integrierten Tonhöhenregelung können Sie die Tonhöhe des SP-170feineinstellen. Verwenden Sie diese Funktion zum Beispiel, um die Tonhöhe des SP-170 an die Tonhöhe anderer Instrumente anzupassen.

Halten Sie die Tasten A#7, H7 und C8 (ganz rechts) gedrückt, während Sie die Tonhöhe mit der Taste E5 bei jedem Drücken um jeweils 0,5Hz absenken bzw. mit der Taste F5 um jeweils 0,5Hz anheben. Um die Kammertonfrequenz wieder auf 440Hz zu stellen, müssen Sie die Tasten A#7, H7 und C8 gedrückt halten, während Sie das E5 und F5 gleichzeitig betätigen. Unmittelbar nach dem Einschalten wird die Stimmung A4= 440Hz gewählt. MIDI Verwendung der MIDI OUT-Buchse Die MIDI OUT-Buchse überträgt MIDI-Befehle. Wenn Sie auf der Tastatur spielen, sendet das Instrument die entsprechenden MIDI-Befehle. Das externe Instrument empfängt sie und führt sie ebenfalls aus. Verbinden Sie die MIDI OUT-Buchse des SP-170 über ein optionales MIDI-Kabel mit der MIDI IN-Buchse des externes MIDI-Geräts. Einstellen des MIDI-Kanals Wenn Sie das SP-170 zum Ansteuern eines externen Instruments oder Geräts verwenden möchten, müssen Sie auf dem SP-170 dieselbe Kanalnummer wählen wie auf dem externen Instrument. Für die Anwahl des MIDI-Kanals (1~16), auf dem die Befehle zur MIDI OUT-Buchse übertragen werden, müssen Sie die Tasten A#7, H7 und C8 gedrückt halten, während Sie die entsprechende Taste im Bereich C4~D#5 betätigen. Die Vorgabe-Einstellung für den MIDI-Kanal ist „1“. Programmwechsel-Tabelle Piano 2

Strings Senden von Programmwechsel- und Steuerbefehlen CC0: Die Banknummer (MSB) aller Klänge lautet „121“. Das SP-170 kann auch Programmwechselbefehle zum externen Instrument senden. Bei Anwahl einer Klangfarbe auf dem SP-170 (siehe „Spielen unterschiedlicher Klänge“ auf Seite 16), wird die zugehörige MIDI-Programmnummer (PC) gesendet (siehe die Tabelle links). Diese Übertragung kann auch deaktiviert werden („AUS“): Halten Sie die Tasten A#7, H7 und C8 gedrückt, während Sie das G# 3 betätigen. Um die Übertragung danach wieder zu aktivieren („AKT“), müssen Sie diesen Vorgang wiederholen, aber die Taste A3 betätigen. Das SP-170 sendet auch Steuerbefehle: Wenn Sie das Dämpferpedal betätigen wird ein CC64-Befehl gesendet. Auch Bankwechsel (CC00) usw. werden übertragen. Diese Übertragung kann deaktiviert werden („AUS“): Halten Sie die Tasten A#7, H7 und C8 gedrückt, während Sie das A# 3 betätigen. Um die Übertragung danach wieder zu aktivieren („AKT“), müssen Sie diesen Vorgang wiederholen, aber die Taste H3 betätigen. Unmittelbar nach dem Einschalten des Instruments ist die Übertragung von sowohl Programmwechsel- als auch Steuerbefehlen aktiv („AKT“) Aus Tastenfunktionen

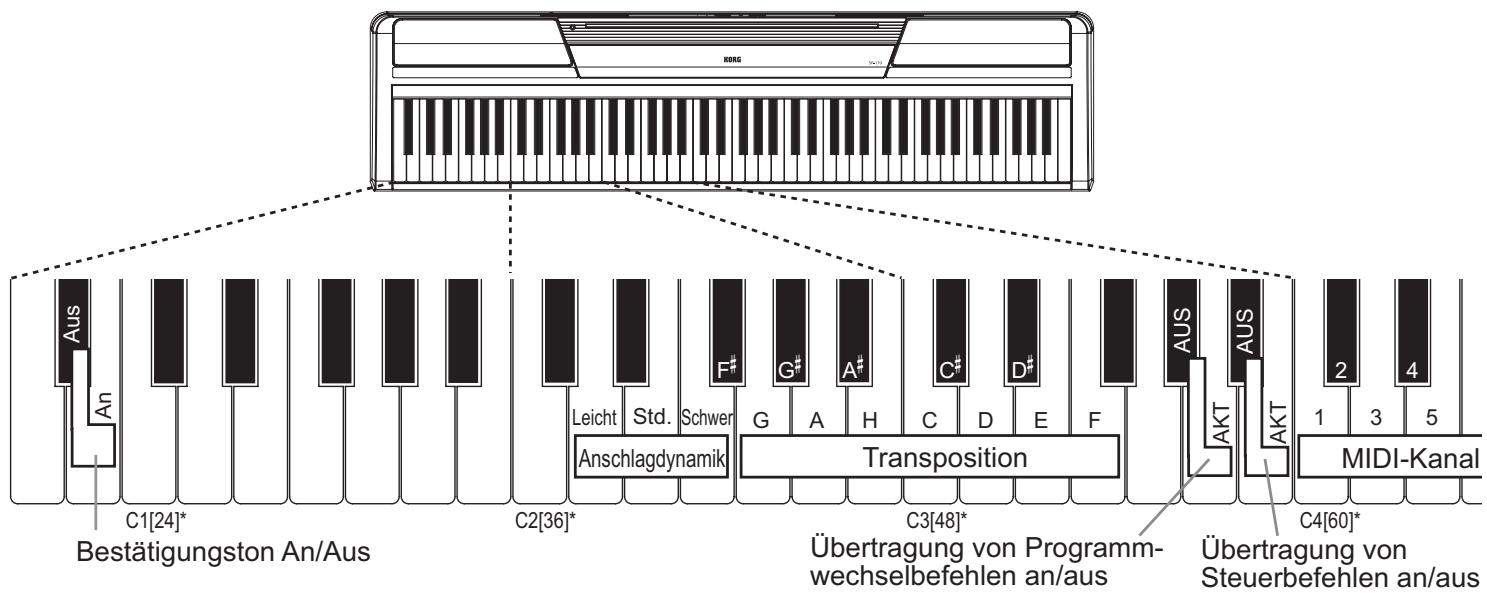

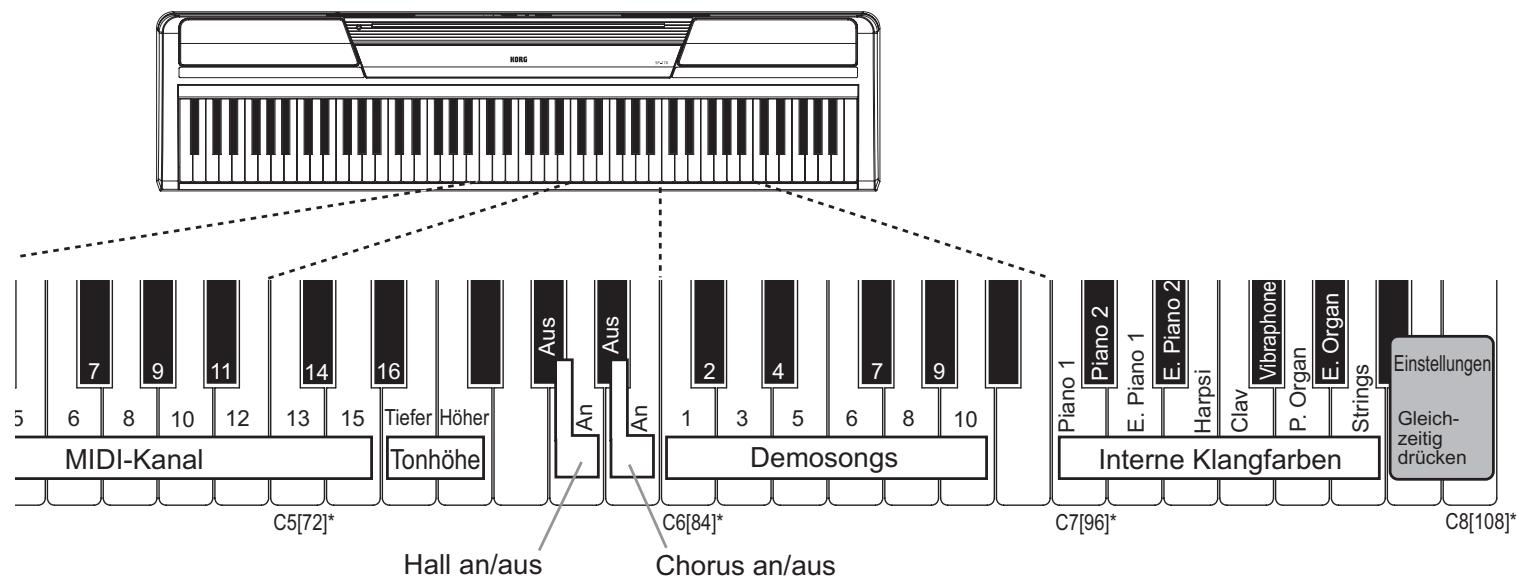

Leicht Std. Schwer G Anschlagdynamik C1[24]* Bestätigungston An/Aus

]* vertreten MIDI-Notennummern.

Übertragung von Programmwechselbefehlen an/aus AKT Piano 1

MIDI-Kanal C4[60]* Übertragung von Steuerbefehlen an/aus

Fehlersuche Wenn Sie den Eindruck haben, dass etwas nicht nach Plan läuft, sollten Sie zunächst folgende Punkte überprüfen. Lässt sich die Störung dadurch nicht beheben, so wenden Sie sich bitte an Ihren Korg-Händler. Das Instrument kann nicht eingeschaltet werden

• Schließen Sie das Netzteil ordnungsgemäß an das SP-170 und die Steckdose an.
• Schauen Sie nach, ob sich der Netzschalter auf der Rückseite in der „ON“-Position befindet. Die Lautsprecher bleiben stumm · Drehen Sie den [VOLUME]-Regler auf der Rückseite in Richtung „MAX“, um die Lautstärke zu erhöhen.
• Wenn Sie einen Kopfhörer anschließen, werden die Lautsprecher stummgeschaltet. Manche Noten fallen plötzlich weg · Die Klänge des SP-170 beruhen auf Samples (Digital-Aufnahmen von Natur- und anderen Klängen), die nach der Aufnahme noch bearbeitet wurden. Bestimmte Klänge beruhen auf einem Sample, das beim Drücken der Tasten angesteuert wird. Andere Klänge steuern dagegen zwei Samples an. Die meisten Klangfarben des SP-170 beruhen auf jeweils zwei Samples. Bei Anwahl eines solchen Klangs (und unabhängig davon, ob das Dämpferpedal gedrückt wird), beträgt die Polyphonie noch 60 Noten. Bei zwei Klavierklängen beträgt die Polyphonie dagegen 120 Noten. Sobald die Polyphonie überschritten wird, fallen die zuerst gespielten Noten weg. Die Tonlage oder der Ton des Klavies klingt in manchenTonalregionen falsch
• Die Piano-Sounds des SP-170 replizieren den Sound eines echten Kla-viers so treu wie möglich. Das bedeutet, dass in manchen Regionen derTastatur das Gefühl entstehen kan, dass die Obertöne stärker erschei-nen oder Ton oder Tonlage falsch wirkt. Dies ist keine Fehlfunktion.
• Überprüfen Sie, ob das Pedalkabel ordnungsgemäß angeschlossen wurde Das Pedal funktioniert nicht Das angeschlossene MIDI-Gerät wertet die gesendeten MIDI-Befehle nicht aus
• Überprüfen Sie, ob das MIDI-Kabel ordnungsgemäß angeschlossen wurde.
• Sorgen Sie dafür, dass das SP-170 seine Daten auf dem Empfangskanal des externen MIDI-Geräts sendet. Technische Daten Tastatur NH Tastatur: 88 Tasten (A0–C8) Maximale Polyphonie 120 noten /60 noten (Stereo) Klänge 10 Klangfarben Lieferumfang Anschlüsse Kopfhörer x2 (fungieren auch als Audio-Ausgänge), MIDI OUT, Pedal (Dämpfer) Netzteil, Notenpults, Pedale Ausgangleistung 9 W × 2 Lautsprecher Oval (10cm x 5cm) x 2 Stromversorgung DC 12 V Leistungsaufnahme

Gewicht 12, 1 kg Abmessungen 1312 (B) × 325 (T) × 133(H) mm

Demosongs Tonhöhe MIDI-Kanal

• Anderungen des Designs und der technischen Daten ohne Vorankündigungbleiben im Sinne ständiger Verbesserungen vorbehalten. Interne Klangfarben C7[96]* Einstellungen Gleichzeitig drücken C8[108]*
