BEDIENUNGSANLEITUNG KF4 KORG

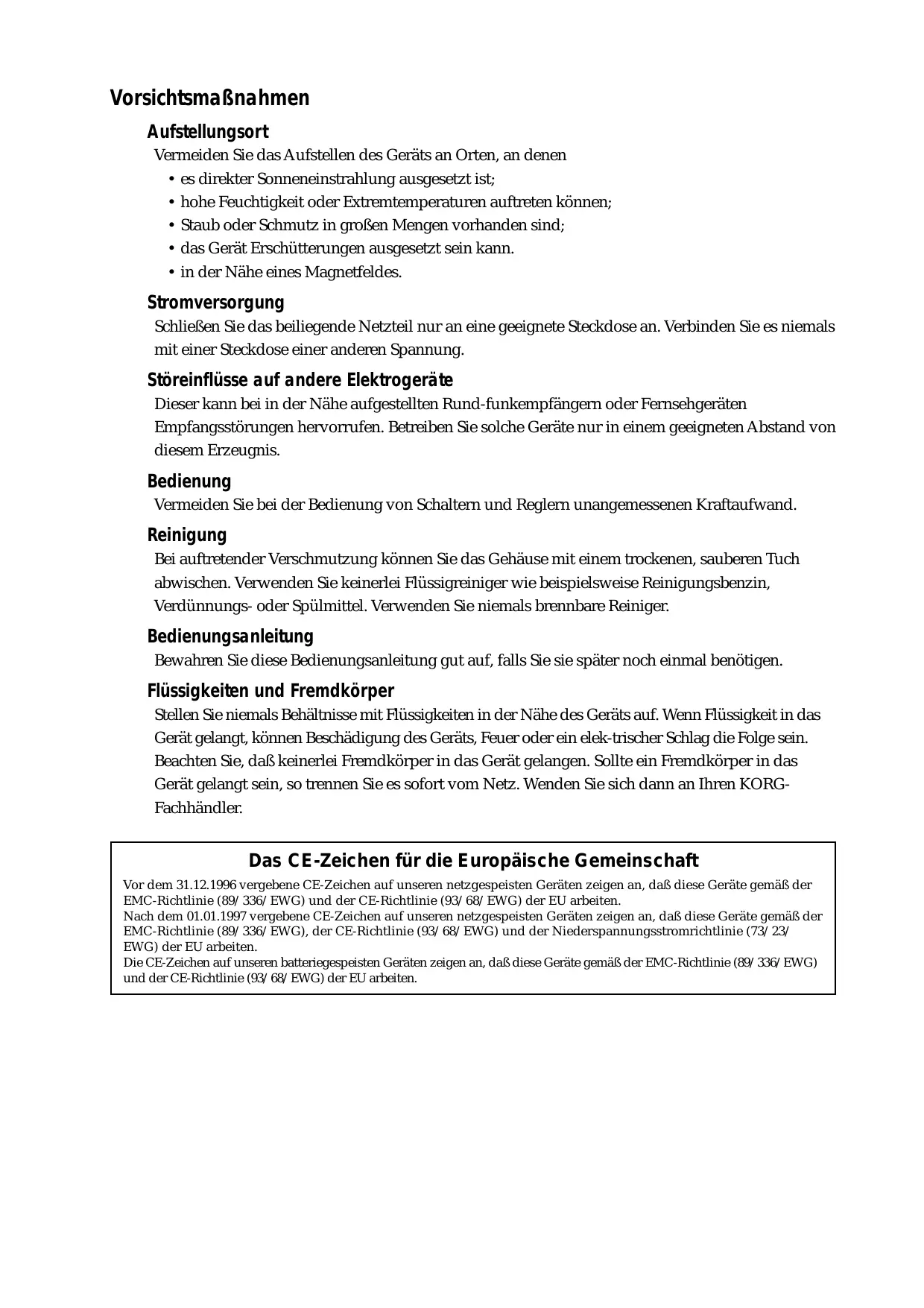

Vorsichtsmaßnahmen Aufstellungsort Vermeiden Sie das Aufstellen des Geräts an Orten, an denen • es direkter Sonneneinstrahlung ausgesetzt ist; • hohe Feuchtigkeit oder Extremtemperaturen auftreten können; • Staub oder Schmutz in großen Mengen vorhanden sind; • das Gerät Erschütterungen ausgesetzt sein kann. • in der Nähe eines Magnetfeldes.

Stromversorgung Schließen Sie das beiliegende Netzteil nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung.

Störeinflüsse auf andere Elektrogeräte Dieser kann bei in der Nähe aufgestellten Rund-funkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesem Erzeugnis.

Bedienung Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung Bei auftretender Verschmutzung können Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdünnungs- oder Spülmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähe des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elek-trischer Schlag die Folge sein. Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelangt sein, so trennen Sie es sofort vom Netz. Wenden Sie sich dann an Ihren KORGFachhändler.

Das CE-Zeichen für die Europäische Gemeinschaft Vor dem 31.12.1996 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten. Nach dem 01.01.1997 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG), der CE-Richtlinie (93/68/EWG) und der Niederspannungsstromrichtlinie (73/23/ EWG) der EU arbeiten. Die CE-Zeichen auf unseren batteriegespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

Über das Urheberrecht Dieses Gerät ist ausschließlich für die Verwendung von Audiomaterial gedacht, dessen Urheberrechtsinhaber Sie sind bzw. wofür Sie eine schriftliche Genehmigung des Inhabers bekommen haben. Bei Verwendung von Material, das diesen Anforderungen nicht entspricht, verletzen Sie das Urheberrecht und machen sich strafbar. Bei Fragen wenden Sie sich bitte an einen kompetenten Fachmann und Kenner der Rechtslage. KORG ÜBERNIMMT KEINE HAFTUNG FÜR VERLETZUNGEN DES URHEBERRECHTS, AUCH WENN DAFÜR KORG-PRODUKTE IN GLEICH WELCHER WEISE VERWENDET WURDEN.

Hinweise zur Verwendung des Geräts Bei einigen Personen können Reize durch intensives Licht oder rasch wechselnde Bilder Symptome wie vorübergehende Krämpfen oder Bewusstseinsverlust hervorrufen. Wenn Sie an sich derartige Symptome feststellen, unterbrechen Sie sofort die Arbeit mit dem Gerät und suchen Sie einen Arzt auf. Insbesondere bei Verwendung des Geräts auf öffentlichen Plätzen oder vor großem Publikum ist auch auf andere Personen zu achten. Sequenzen von rasch wechselnden Bildern bzw. intensiven Lichtreizen sind in diesem Fall zu vermeiden. Korg Corporation schließt jegliche Haftung für gesundheitliche oder Sachschäden beim Bediener oder anderen Personen, die aus der Nichtbeachtung dieses Warnhinweises entstehen, aus.

Videosignal-Standard Das Krossfour kann entweder im NTSC- oder im PAL-Modus verwendet werden. Wählen Sie mit dem Schalter NTSC/PAL den korrekten Video-Standard für Ihre Ausrüstung oder Ihr Gebiet. Beachten Sie, dass das Gerät nicht korrekt funktioniert, wenn die Stellung des Schalters NTSC/PAL nicht mit dem Video-Standard Ihrer anderen Geräte übereinstimmt. Hinweis: „NTSC“ ist der in Japan und Nordamerika verwendete Standard. Schalten Sie den Schalter NTSC/PAL nicht bei eingeschaltetem Gerät um. Schalten Sie zuerst das Gerät aus. Wenn Nicht-Zeilensprung-Signale zugeführt werden, funktioniert das Krossfour nicht einwandfrei. Das Ausgangssignal von kopiergeschützten DVD- und Videoquellen kann verfärbt und verrauscht sein. Bei bestimmten Geräten oder Medien kann je nach ihren individuellen Eigenschaften und Fähigkeiten Rauschen auftreten.

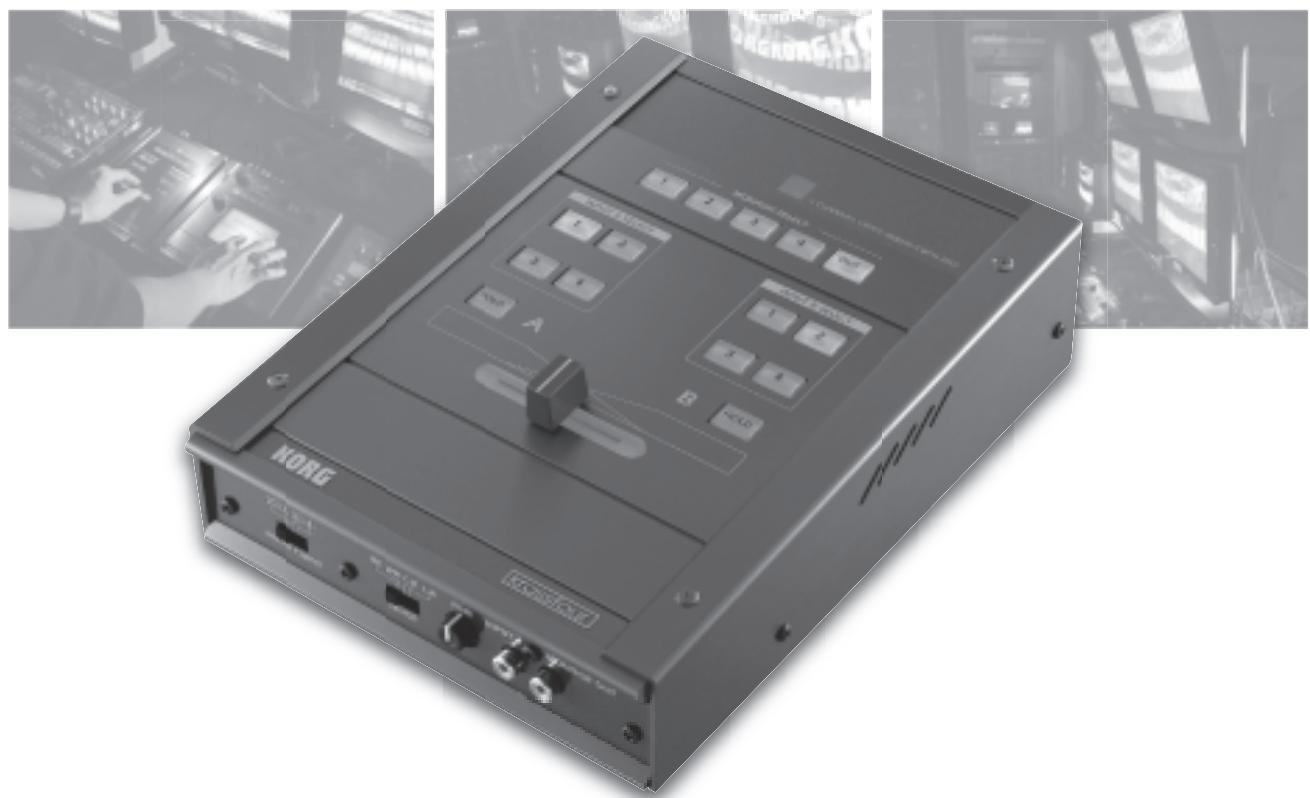

Wir danken Ihnen für den Kauf des Krossfour 4-Kanal-Videomischpults. Bitte lesen Sie diese Anleitung aufmerksam durch und betreiben Sie das Gerät nur gemäß den Anweisungen, um langen und störungsfreien Betrieb dieses Produkts zu gewährleisten.

Merkmale Zweikanal-Videomischpult mit vier$Auelleneingängen Bis zu vier Videoquellen können an das Krossfour angeschlossen werden, und jede der vier Quellen kann individuell jedem der beiden Mischpultkanäle zugewiesen werden. Das schlichte, intuitive Design ermöglicht leichtes Umschalten und Mischen für eine Vielzahl von Anwendungen: Video Jockeying, Video Performance, Video Editing und vieles mehr.

Hintergrundbeleuchteter Überblendregler Der Überblendregler ermöglicht eine dynamische Regulierung der Mischung zwischen den beiden Videokanälen in Echtzeit. Durch die Wahl unterschiedlicher Faderkurven können Sie die Eigenschaften des Faders verändern und auf verschiedene Mischtechniken zugreifen.

Monitorausgang Der Monitorausgang ermöglicht es Ihnen, jede der Videoquellen zu überprüfen oder „vorzuspielen“, ohne den Mischpultausgang zu beeinflussen — etwa wie eine Art Kopfhörer für die Augen.

Chroma-Key ist eine Art Montageeffekt, der eine bestimmte Farbe eines Videobilds entfernt (oder „ausstanzt“), so dass die Hintergrund-Videoquelle durchscheint. An Planeten vorbeisausende Raumschiffe, durch die Luft fliegende Superhelden, oder der vor einer sich verändernden Wetterkarte stehende Wetteransager sind Beispiele von Chroma-KeyEffekten.

Luma-Key-Effekt Wie Chroma-Key so ist auch Luminanz-Key (oder „Luma-Key“) eine Art Montageeffekt, der einen bestimmten Teil eines Videobilds entfernt, um ein Hintergrund-Videobild durchscheinen zu lassen. Anstelle eines bestimmten Farbwertes verwendet Luma-Key einen Helligkeitswert (Schwarz oder Weiß), um den auszustanzenden Bereich festzulegen. Beispielsweise können auf schwarzem Hintergrund erstellte weiße Titel in jedes Videobild schwebend eingeblendet werden, indem mit Luma-Key die schwarzen Bereiche der Titelaufnahme entfernt werden.

Interner Zeitfehlerausgleicher (TBC)

Chroma-Key- oder „Blue-Screen“-Effekte

Die Zeitfehlerkorrektur ist notwendig, um eine stabile Synchronisierung zu erhalten, wenn mit mehreren Videoquellen gearbeitet wird. Die TBC-Digitalverarbeitung liefert eine ausgezeichnete Synchronisierung und gewährleistet stabile Bildverarbeitung, wenn Signale von verschiedenen DVD-Playern, Videorecordern, Videokameras, PCs mit Videoausgabefunktion und anderen derartigen Geräten gemischt oder umgeschaltet werden. Die Umschaltung von Eingangs- und Monitorquellen ist nicht bildsynchronisiert. Diese Art von Umschaltung kann Bildstörungen verursachen.

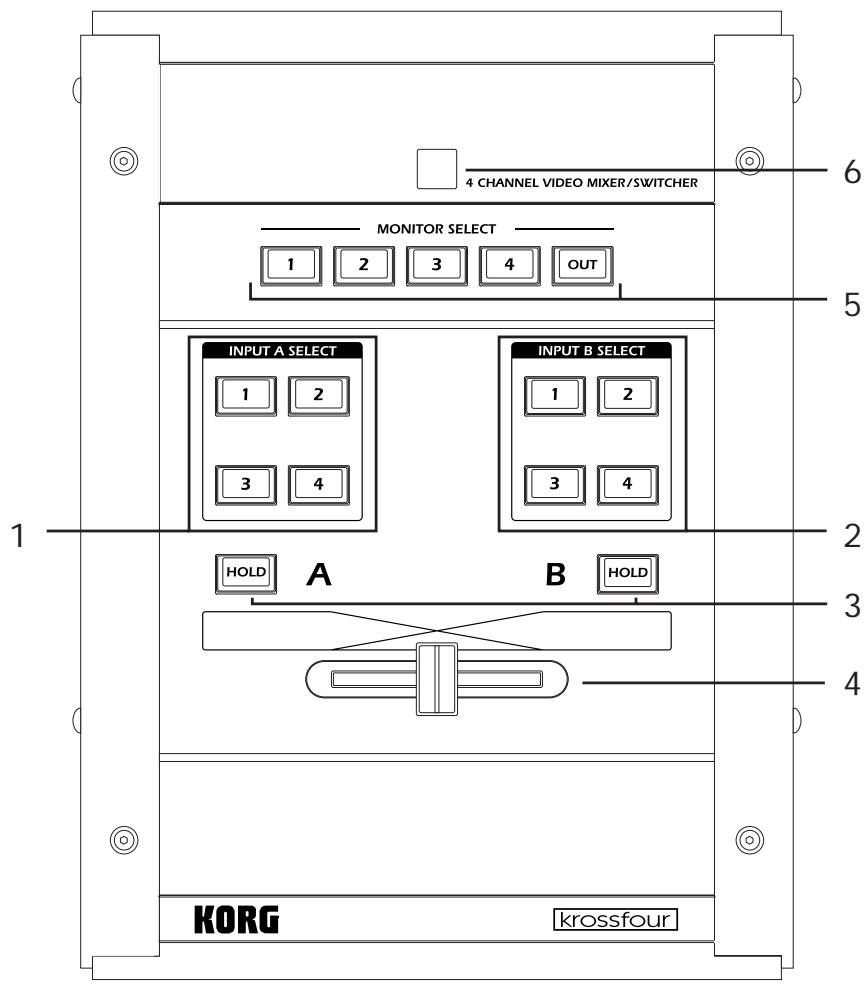

Bedienungselemente und Anschlüsse Oberseite

1. Tasten INPUT A SELECT Wird der Schalter MODE auf C-K (Chroma-Key) oder L-K (Luma-Key) gestellt, dann wird die gewählte Quelle als Hintergrundbild für einen Montageeffekt ausgegeben. Wird dieselbe Taste ein zweites Mal gedrückt, beginnt sie zu blinken. Wenn die Taste blinkt, wird die Eingangsquelle ignoriert, und die Ausgabe des Kanals hängt von der MODEEinstellung ab. Wird der Schalter MODE auf BK (Schwarz) oder WH (Weiß) gestellt, zeigt die blinkende Taste an, dass das Gerät das Quellenbild ignoriert und statt dessen die angegebene Hintergrundfarbe ausgibt. Diese festen Hintergründe können dann als Quelle für Videomischen verwendet werden. Wird der Schalter MODE auf C-K (Chroma-Key) oder L-K (Luma-Key) gestellt, dann zeigt die blinkende Taste an, dass die Eingangsquelle ignoriert und ein schwarzer Hintergrund für den Montageeffekt verwendet wird. Hinweis: Wenn kein Gerät an den gewählten Eingang angeschlossen ist (oder kein Signal vom angeschlossenen Gerät vorliegt), gibt das Krossfour ein blaues Hintergrundbild aus.

2. Tasten INPUT B SELECT Wird der Schalter MODE auf C-K (Chroma-Key) oder L-K (Luma-Key) gestellt, dann wird die gewählte Quelle als Vordergrundbild für einen Montageeffekt ausgegeben. Wird dieselbe Taste ein zweites Mal gedrückt, beginnt sie zu blinken. Wenn die Taste blinkt, wird die Eingangsquelle ignoriert, und die Ausgabe des Kanals hängt von der MODEEinstellung ab. Wird der Schalter MODE auf BK (Schwarz) oder WH (Weiß) gestellt, zeigt die blinkende Taste an, dass das Gerät das Quellenbild ignoriert und statt dessen die angegebene Hintergrundfarbe ausgibt. Diese festen Hintergründe können dann als Quelle für Videomischen verwendet werden. Wird der Schalter MODE auf C-K (Chroma-Key) oder L-K (Luma-Key) gestellt, dann zeigt die blinkende Taste an, dass der für Kanal B gewählte Eingang ignoriert und nur Kanal A ausgegeben wird. Wenn jedoch im Modus C-K die Taste HOLD gedrückt wird, während eine der Tasten INPUT B SELECT blinkt, wird statt dessen ein schwarzer Bildschirm für Kanal B ausgegeben. Hinweis: Wenn kein Gerät an den gewählten Eingang angeschlossen ist (oder kein Signal vom angeschlossenen Gerät vorliegt), gibt das Krossfour ein blaues Hintergrundbild aus.

Zwei Tasten HOLD sind vorhanden, für jeden Kanal eine. Durch Drücken der Taste HOLD wird das Bild der gewählten Quelle (des betreffenden Kanals) eingefroren, so dass das Bild als Standbild erscheint. Die Taste fungiert als Umschalter: Beim ersten Drücken wird das Bild zum Standbild, beim zweiten Drücken wird es wieder zum Bewegtbild. Beachten Sie, dass Sie während der Standbildausgabe die Eingangsquelle wechseln können, aber das Standbild wird solange ausgegeben, bis die Taste HOLD ausgerastet wird. Im Modus C-K besitzt die Taste HOLD von Kanal B eine Sonderfunktion. Wenn eine der Tasten INPUT B SELECT blinkt, bewirkt das Drücken der Taste HOLD von Kanal B, dass Kanal B einen völlig schwarzen Bildschirm ausgibt.

4. Fader Damit können Sie die Mischung zwischen Kanal A und Kanal B dynamisch regulieren. Befindet sich der Schalter MODE in der Stellung C-K oder L-K, beeinflusst der Fader nur den Vordergrund- bzw. Overlayteil (Kanal B) des Bilds. Hinweis: Der Fader ist ein Verschleißteil und gehört nicht zu den Teilen, die kostenlos repariert werden.

5. Tasten MONITOR SELECT Die MONITOR-Funktion ermöglicht es Ihnen, jede Eingangsquelle zu überprüfen, bevor sie einem Mischpultkanal zugewiesen wird. Dadurch erhalten Sie die Möglichkeit, eine Videoquelle zu überprüfen oder „vorlaufen“ zu lassen. Wählen Sie mit den Tasten MONITOR SELECT, welcher der vier Eingänge mit der Buchse MONITOR OUT an der Frontplatte verbunden wird. Wenn Sie OUT wählen, liefert MONITOR OUT das gleiche (gemischte) Signal wie die Buchse VIDEO OUTPUT.

6. Betriebslampe Diese Lampe leuchtet auf, um anzuzeigen, dass das Gerät eingeschaltet ist. Hinweis: Falls diese Lampe zu blinken beginnt, schalten Sie das Gerät bitte sofort aus.

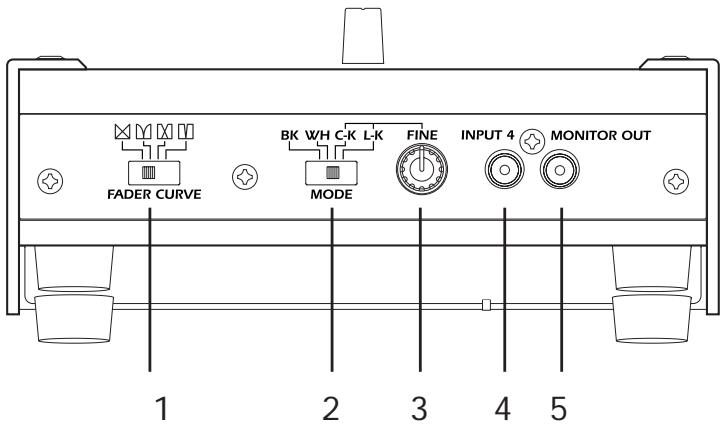

1. Schalter FADER CURVE Dieser Schalter dient zur Wahl der Faderkurve. Die Kurve bestimmt, wie der Fader die Mischung der beiden Kanäle beeinflusst. (Normale Kurve): Das Verschieben des Faders bewirkt eine allmähliche, lineare Veränderung der Mischung zwischen den beiden Kanälen. Die Mittenstellung entspricht einem Mischungsverhältnis von 50:50. Dies ist eine typische Überblendoperation: Die Bewegung in eine der beiden Richtungen schwächt den einen Kanal ab, während sie den anderen verstärkt. (Keine Mischung): Durch Verschieben zur Mitte werden beide Kanäle abgeschwächt; durch Verschieben zum jeweiligen Anschlag wird der entsprechende Kanal verstärkt. Die beiden Kanäle werden nicht gemischt. (Mittenmischung): Die Kanäle werden nur über die mittlere Spanne des Faderbereichs gemischt. (Umschalter): Der Fader wirkt wie ein Umschalter, der entweder Kanal A oder Kanal B wählt. Es erfolgt keine Abschwächung und keine Mischung.

2. Schalter MODE Dient zur Wahl der Hintergrundfarbe oder des Overlaymodus. BK (Schwarz): Stellt die Hintergrundfarbe auf Schwarz ein. WH (Weiß): Stellt die Hintergrundfarbe auf Weiß ein. C-K (Chroma-Key): Das Gerät stanzt die blauen Teile des Bilds von Kanal B (Vordergrund) aus, so dass das Signal des Kanals A (Hintergrund) durch die Ausschnitte durchscheint. L-K (Luminanz-Key): Das Gerät stanzt die schwarzen und weißen Anteile des Signals von Kanal B (Vordergrund) aus, so dass das Bild des Kanals A (Hintergrund) durch die Ausschnitte durchscheint. Hinweis: Für den Modus C-K und L-K dient Kanal A als Hintergrund, und Kanal B ist das Overlay. Beachten Sie, dass bei einer derartigen Mischung von Zoomsignalen der Fader nur das Bild des Kanals B beeinflusst.

3. Regler FINE (C-K/L-K-Pegeleinstellung) Dieser Regler ist nur im Modus C-K und L-K wirksam. Wenn der Modus C-K gewählt wird, stellt dieser Regler die Farbe des Bereichs ein, der vom Vordergrundbild (Kanal B) „ausgestanzt“ oder entfernt wird. Wenn der Modus L-K gewählt wird, stellt dieser Regler den Helligkeitspegel (von Weiß über Grau bis Schwarz) des Bereichs ein, der vom Vordergrundbild (Kanal B) „ausgestanzt“ oder entfernt wird.

4. Buchse INPUT 4 Dieser Eingang akzeptiert ein FBAS-Signal.

5. Buchse MONITOR OUT

Das von diesem Ausgang gelieferte Signal wird mit den Tasten MONITOR SELECT ausgewählt.

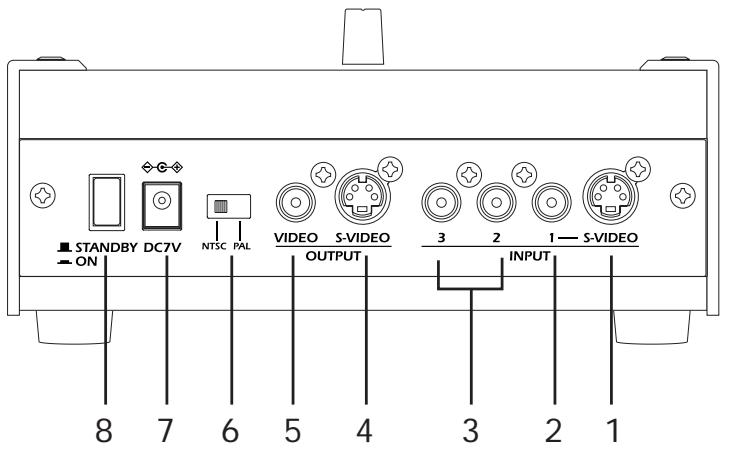

Dieser Eingang akzeptiert einen S-VIDEO-Stecker.

2. Buchse INPUT 1 Dieser Eingang akzeptiert ein FBAS-Signal. Wenn sowohl die Buchse S-VIDEO als auch die Buchse INPUT 1 belegt ist, ist nur der Eingang S-VIDEO wirksam.

3. Buchse INPUT 2, Buchse INPUT 3 Diese Eingänge akzeptieren FBAS-Signale.

Dieser Ausgang liefert das Ausgangssignal vom Mischpult des Krossfour als S-VIDEOSignal. Dieses Signal setzt sich speziell aus den Signalen von Kanal A und Kanal B zusammen (entsprechend der Wahl durch die Tasten INPUT SELECT), nachdem sie vom Fader gemischt und verarbeitet worden sind.

5. Buchse OUTPUT VIDEO Dieser Ausgang liefert das Ausgangssignal vom Mischpult des Krossfour als FBAS-Signal. Hinweis: Die Buchsen OUTPUT S-VIDEO und OUTPUT VIDEO liefern den gleichen Inhalt. Beide Ausgänge können gleichzeitig verwendet werden.

6. Schalter NTSC/PAL Dieser Schalter dient zur Wahl des verwendeten Videostandards. Schalten Sie das Krossfour aus, bevor Sie diesen Schalter umschalten. Das Krossfour erfasst die Einstellung dieses Schalters beim ersten Einschalten, und diese Einstellung kann erst nach dem Ausschalten des Gerätes geändert werden. NTSC: Japan, Nordamerika u.a. PAL: Europa u.a.

4. Buchse OUTPUT S-VIDEO Hinweis: Vergewissern Sie sich, dass die Schalterstellung mit dem Standard Ihrer Eingangssignale übereinstimmt, weil anderenfalls das Ausgangssignal gestört ist.

7. 7-V-Gleichstrom-Eingang (DC 7V) Schließen Sie das Netzgerät (mitgeliefert) an diese Buchse an.

8. Ein-Aus-Schalter Dient zum Umschalten zwischen ON (Ein) und STANDBY (Bereitschaft).

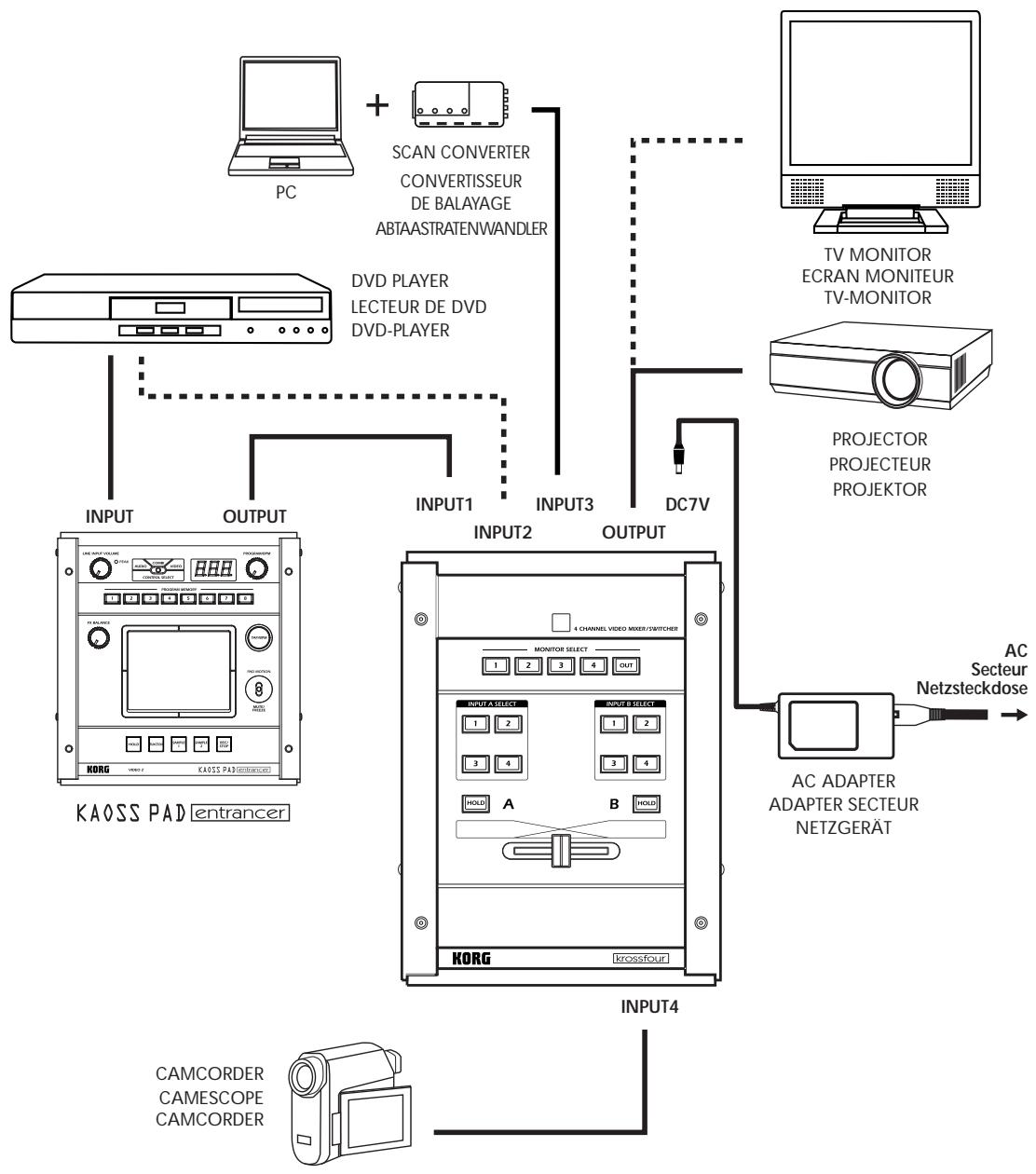

Bedienungsverfahren 1. Anschlüsse herstellen. Verbinden Sie die Buchse OUTPUT VIDEO, OUTPUT S-VIDEO und/oder MONITOR OUT des Krossfour mit dem Eingang des (der) Anzeigegeräte(s) — Monitor, Projektor usw. Verbinden Sie den Ausgang des Quellengerätes (DVD-Player, Kamera, PC usw.) mit den Buchsen INPUT des Krossfour. Schließen Sie das Netzgerät (mitgeliefert) an die Eingangsbuchse DC 7V an, und stecken Sie den Netzstecker in eine Netzsteckdose.

2. Gerät einschalten. Stellen Sie den Ein-Aus-Schalter auf ON.

3. Bildausgang wählen und regulieren. Wählen Sie mit den Tasten INPUT SELECT eine Eingangsquelle für jeden Kanal. Schieben Sie den Fader zur Seite A, um das mit den Tasten INPUT A SELECT gewählte Quellensignal auszugeben. Schieben Sie den Fader zur Seite B, um das mit den Tasten INPUT B SELECT gewählte Quellensignal auszugeben. Wählen Sie mit dem Schalter FADER CURVE die gewünschte Betriebsfunktion des Faders.

4. Standbild ausgeben. Drücken Sie die Taste HOLD für einen der beiden Kanäle, um das Eingangssignal des Kanals einzufrieren und als Standbild auszugeben. Drücken Sie die Taste HOLD ein zweites Mal, um die normale Signalausgabe wiederherzustellen.

5. Ausgewählte Hintergrundfarbe von einem der Kanäle ausgeben. Beide Kanäle können auf Ausgabe eines schwarzen oder weißen Schirmbilds eingestellt werden. Wählen Sie den Kanal, auf dem die Hintergrundfarbe ausgegeben werden soll, und drücken Sie die gegenwärtig leuchtende Taste INPUT SELECT für den betreffenden Kanal. Die Taste beginnt zu blinken, und das Eingangssignal wird durch die mit dem Schalter MODE gewählte Hintergrundfarbe ersetzt: Schwarz (bei Einstellung des Schalters MODE auf BK) oder Weiß (bei Einstellung auf WH).

6. Montagebilder erzeugen Montagebilder (oder „Montageeffekte“) sind Spezialeffekte, die zwei Videoquellen zu einem Bild kombinieren — beispielsweise, um einen Spielzeugsaurier in die Innenstadt von Chicago zu stellen. Im Allgemeinen wird das erste Bild als Hintergrundtafel verwendet, und Teile des zweiten Bilds erscheinen als Overlay im Vordergrund. Es gibt zwei verschiedene Methoden, um anzugeben, welche Teile des Vordergrundbilds ausgestanzt werden, so dass das Hintergrundbild durchscheint. Chroma-Key-Effekte entfernen Teile des Vordergrunds auf der Basis ihrer Farbe. Traditionell werden die blauen Teile entfernt, so dass ein Gegenstand, der sich vor einem „Blue Screen“ befindet, in jeden Hintergrund eingeblendet werden kann. Bei Luma-Key-Effekten werden schwarze, weiße oder bestimmte graue Teile des Bilds nicht auf der Basis ihrer Farbe sondern ihrer Helligkeit entfernt. Wenn das Krossfour im Chroma-Key- (CK) oder Luma-Key-Modus (LK) eingesetzt wird, dient Kanal A als Hintergrundtafel, während Kanal B als Overlay oder Vordergrundbild verwendet wird. Und so wird’s gemacht. Wählen Sie die Quelle für das Hintergrundbild durch Drücken der entsprechenden Taste INPUT A SELECT. Wählen Sie die Quelle für das Overlay (Vordergrund) durch Drücken der entsprechenden Taste INPUT B SELECT. Wählen Sie mit dem Schalter MODE die Art des Montageeffekts: entweder C-K (ChromaKey) oder LK (Luminanz-Key). Wenn Sie C-K wählen, werden die blauen Teile des

Vordergrundbilds (Kanal B) entfernt. Wenn Sie L-K wählen, werden die schwarzen oder weißen Teile des Vordergrundbilds (Kanal B) entfernt. In beiden Fällen ist das Bild des Kanals A durch die mit dem „Key“-Effekt ausgestanzten Löcher sichtbar. Mit Hilfe des Reglers FINE können Sie das Ausmaß der Ausstanzfläche einstellen. Schieben Sie den Fader zur Seite B, um die Einstellung des Reglers FINE zu erleichtern.

Spezifikationen Videoformate: Video-Abtastrate: Bildsynchronizer: Eingänge: Ausgänge: Schalter:

Montageeffekte: Stromversorgung: Abmessungen: Gewicht: Mitgeliefertes Zubehör:

NTSC/PAL ITU601 13,5 MHz, 4:2:2, 8-Bit A und B (je 1) INPUT 1 (S-VIDEO/FBAS), INPUT 2, INPUT 3, INPUT 4 VIDEO OUTPUT (S-VIDEO), VIDEO OUTPUT (FBAS), MONITOR OUTPUT FADER CURVE (4 Positionen); MODE (schwarzer Hintergrund, weißer Hintergrund, Chroma-Key, LuminanzKey); Regler FINE (für Chroma-Key- und Luminanz-KeyEinstellung) Chroma-Key, Luminanz-Key 7 V Gleichstrom (dediziertes Netzgerät) 185 (B) × 249 (T) × 75 (H) mm 1,5 kg Netzgerät

Änderungen der äußeren Aufmachung und Spezifikationen dieses Produkts vorbehalten.

WICHTIGER HINWEIS FÜR KUNDEN Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist. WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
