Produkttyp	Espressomaschine
Marke	SAECO
Modell	ARMONIA - MANUAL 2
Abmessungen (B x H x T)	220 x 300 x 270 mm
Gewicht	4 kg
Wassertankkapazität	1 Liter
Pumpendruck	15 bar
Kessel	Edelstahl
Gehäusematerial	Thermoplast
Stromversorgung	230 V ~ 50 Hz
Nennleistung	1200 W
Kaffeesorten	Gemahlener Kaffee und Kaffeepads
Zusatzfunktionen	Heißwasserausgabe, Dampf für Cappuccino
Mitgeliefertes Zubehör	Crema-Siebträger, Kaffeemaß, Pad-Adapter, Pad-Filter
Sicherheitseinrichtungen	Kesselsicherheitsventil, Thermostat mit manuellem Reset
Reinigung	Herausnehmbare Tropfschale mit Füllstandsanzeige
Dampfdüse	Schwenkbare Pannarello-Düse für Cappuccino

Häufig gestellte Fragen - ARMONIA - MANUAL 2 SAECO

Wie bereite ich einen Kaffee mit gemahlenem Kaffee zu?

Verwenden Sie den Filter für gemahlenen Kaffee (15) im Crema-Siebträger (14). Geben Sie 1 oder 2 gestrichene Messlöffel gemahlenen Kaffee hinzu und drücken Sie leicht an. Setzen Sie den Siebträger in die Brühgruppe ein, indem Sie ihn von links nach rechts drehen, bis er einrastet. Stellen Sie die Tassen unter die Ausläufe und drücken Sie den Kaffeeschalter (4). Stoppen Sie die Ausgabe durch erneutes Drücken des Schalters.

Wie mache ich einen Cappuccino mit der Dampfdüse?

Füllen Sie ein Drittel eines Behälters mit kalter Milch. Warten Sie, bis die Kontrollleuchte 'Maschine bereit' (5) leuchtet, und drücken Sie dann den Dampfschalter (6). Warten Sie, bis die Leuchte wieder leuchtet. Öffnen Sie den Drehknopf (7), um Restwasser abzulassen, und schließen Sie ihn dann. Tauchen Sie die Düse in die Milch und öffnen Sie den Drehknopf (7), bewegen Sie den Behälter auf und ab, um Milch aufzuschäumen. Schließen Sie den Drehknopf und gießen Sie die Milch in den Kaffee.

Wie entkalke ich die Maschine?

Verwenden Sie einen ungiftigen Entkalker (empfohlen von Saeco). Leeren Sie den Tank und füllen Sie ihn mit verdünntem Entkalker. Schalten Sie die Maschine ein, öffnen Sie den Dampfdrehknopf (7) und drücken Sie den Kaffeeschalter (4), um die Lösung in Intervallen durchlaufen zu lassen. Schalten Sie die Maschine zwischen den Intervallen aus und lassen Sie sie 10-15 Minuten einwirken. Spülen Sie den Tank und lassen Sie frisches Wasser durchlaufen, um Rückstände zu entfernen.

Was tun, wenn die Pumpe sehr laut ist?

Überprüfen Sie den Wasserstand im Tank. Wenn er leer oder niedrig ist, füllen Sie ihn mit frischem Trinkwasser auf. Nach dem Befüllen entlüften Sie den Kreislauf, indem Sie Wasser aus der Dampfdüse laufen lassen.

Wie verwende ich Kaffeepads?

Entfernen Sie den Filter für gemahlenen Kaffee aus dem Crema-Siebträger. Setzen Sie den Pad-Adapter (17) (gewölbte Seite nach unten) und dann den Pad-Filter (18) ein. Legen Sie ein Pad in den Siebträger, setzen Sie ihn in die Maschine ein und drehen Sie ihn, um ihn zu arretieren. Stellen Sie eine Tasse darunter und drücken Sie den Kaffeeschalter (4). Stoppen Sie die Ausgabe, wenn die gewünschte Menge erreicht ist.

Warum läuft der Kaffee zu schnell durch?

Dies kann an einer zu geringen Kaffeemenge im Filter, einem zu groben Mahlgrad oder nicht frischem Kaffee liegen. Erhöhen Sie die Kaffeemenge oder verwenden Sie einen feineren Mahlgrad. Stellen Sie sicher, dass der Kaffee frisch und für Espressomaschinen geeignet ist.

Wie reinige ich die Maschine?

Ziehen Sie den Netzstecker und lassen Sie die Maschine abkühlen. Tauchen Sie sie niemals in Wasser. Reinigen Sie die Außenseite mit einem weichen, feuchten Tuch. Waschen Sie die Tropfschale und den Rost täglich. Crema-Siebträger: Filter entnehmen, mit heißem Wasser waschen. Dampfdüse: nach jedem Gebrauch mit einem feuchten Tuch abwischen.

Was tun, wenn der Kaffee nicht läuft oder nur tropft?

Überprüfen Sie den Wasserstand und füllen Sie ggf. nach. Wenn der Mahlgrad zu fein ist, verwenden Sie einen gröberen Mahlgrad. Drücken Sie den Kaffee nicht zu fest an. Schließen Sie den Dampfdrehknopf (7), falls er geöffnet ist. Wenn die Maschine verkalkt ist, entkalken Sie sie. Reinigen Sie den Filter des Siebträgers, falls er verstopft ist.

Wie entlüfte ich den Kreislauf nach längerem Stillstand?

Schalten Sie die Maschine mit dem Hauptschalter (2) ein. Stellen Sie einen Behälter unter die Dampfdüse, öffnen Sie den Drehknopf (7) und drücken Sie den Kaffeeschalter (4). Warten Sie auf einen gleichmäßigen Wasserstrahl, stoppen Sie durch erneutes Drücken des Kaffeeschalters (4) und schließen Sie den Drehknopf (7). Die Maschine ist bereit.

Welche Kaffeesorten werden empfohlen?

Alle handelsüblichen Kaffees können verwendet werden. Für beste Ergebnisse verwenden Sie jedoch speziell für Espressomaschinen entwickelte Mischungen. Saeco empfiehlt die Verwendung von Einzelportionspads mit der Kennzeichnung ESE zur einfachen Reinigung und Zubereitung. Der Geschmack variiert je nach Herkunft und Mischung.

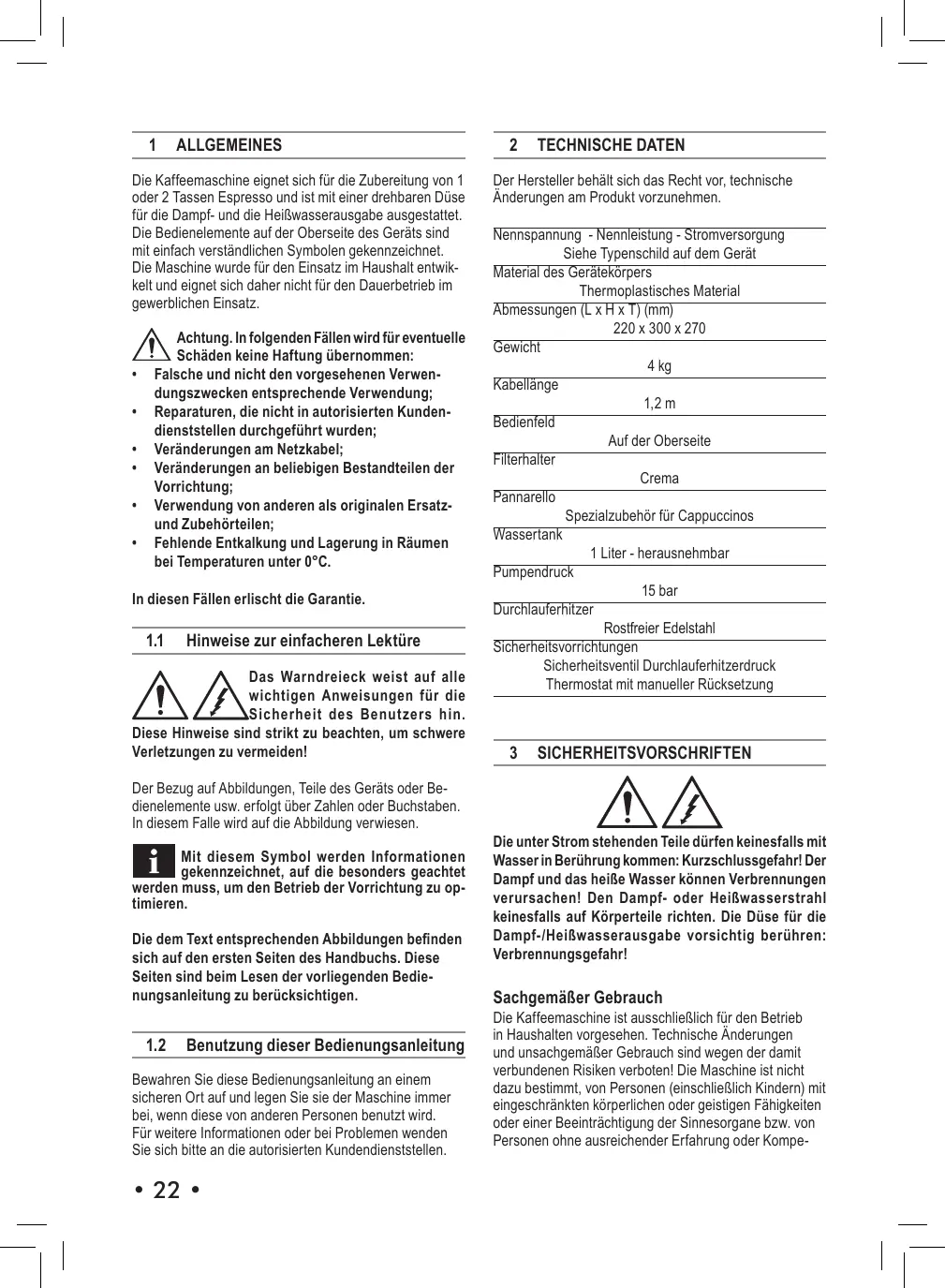

BEDIENUNGSANLEITUNG ARMONIA - MANUAL 2 SAECO

Die Kaffeemaschine eignet sich für die Zubereitung von 1 oder 2 Tassen Espresso und ist mit einer drehbaren Düse für die Dampf- und die Heißwasserausgabe ausgestattet. Die Bedienelemente auf der Oberseite des Geräts sind mit einfach verständlichen Symbolen gekennzeichnet. Die Maschine wurde für den Einsatz im Haushalt entwickelt und eignet sich daher nicht für den Dauerbetrieb im gewerblichen Einsatz.

Achtung. In folgenden Fällen wird für eventuelle Schäden keine Haftung übernommen:

Falsche und nicht den vorgesehenen Verwendungszwecken entsprechende Verwendung; - Reparaturen, die nicht in autorisierten Kundendienststellen durchgeführt wurden; Veränderungen am Netzkabel; - Veränderungen an beliebigen Bestandteilen der Vorrichtung; - Verwendung von anderen als originalen Ersatz- und Zubehörteilen; - Fehlende Entkalkung und Lagerung in Räumen bei Temperaturen unter 0°C.

In diesen Fällen erlischt die Garantie.

1.1 Hinweise zur einfacheren Lektüre

Das Warndreieck weist auf alle wichtigen Anweisungen für die Sicherheit des Benutzers hin.

Diese Hinweise sind strikt zu beachten, um schwere Verletzungen zu vermeiden!

Der Bezug auf Abbildungen, Teile des Geräts oder Bedienelemente usw. erfolgt über Zahlen oder Buchstaben. In diesem Falle wird auf die Abbildung verwiesen.

Mit diesem Symbol werden Informationen gekennzeichnet, auf die besonders geachtet

werden muss, um den Betrieb der Vorrichtung zu optimieren.

Die dem Text entsprechenden Abbildungen befinden sich auf den ersten Seiten des Handbuchs. Diese Seiten sind beim Lesen der vorliegenden Bedienungsanleitung zu berücksichtigen.

1.2 Benutzung dieser Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf und legen Sie sie der Maschine immer bei, wenn diese von anderen Personen benutzt wird. Für weitere Informationen oder bei Problemen wenden Sie sich bitte an die autorisierten Kundendienststellen.

2 TECHNISCHE DATEN

Der Hersteller behält sich das Recht vor, technische Änderungen am Produkt vorzunehmen.

Nennspannung - Nennleistung - Stromversorgung Siehe Typenschild auf dem Gerät

Material des Gerätekörpers: Thermoplastisches Material

Abmessungen (L x H x T) (mm): 220 x 300 x 270

Gewicht: 4 kg

Kabellänge: 1,2 m

Bedienfeld: Auf der Oberseite

Filterhalter: Crema

Pannarello: Spezialzubehör für Cappuccinos

Wassertank: 1 Liter - herausnehmbar

Pumpendruck: 15 bar

Durchlauferhitzer: Rostfreier Edelstahl

Sicherheitsvorrichtungen: Sicherheitsventil, Durchlauferhitzerdruck, Thermostat mit manueller Rücksetzung

3 SICHERHEITSVORSCHRIFTEN

Die unter Strom stehenden Teile dürfen keinesfalls mit Wasser in Berührung kommen: Kurzschlussgefahr! Der Dampf und das heiße Wasser können Verbrennungen verursachen! Den Dampf- oder Heißwasserstrahl keinesfalls auf Körperteile richten. Die Düse für die Dampf-/Heißwasserausgabe vorsichtig berühren: Verbrennungsgefahr!

Sachgemäßer Gebrauch

Die Kaffeemaschine ist ausschließlich für den Betrieb in Haushalten vorgesehen. Technische Änderungen und unsachgemäßer Gebrauch sind wegen der damit verbundenen Risiken verboten! Die Maschine ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einer Beeinträchtigung der Sinnesorgane bzw. von Personen ohne ausreichende Erfahrung oder Kompetenz verwendet zu werden, es sei denn, sie werden von einer Person überwacht, die für ihre Sicherheit verantwortlich ist, oder sie werden im Gebrauch der Maschine geschult.

tenz verwendet zu werden, es sei denn, sie werden von einer Person überwacht, die für ihre Sicherheit verantwortlich ist, oder sie werden im Gebrauch der Maschine geschult.

Stromversorgung

Die Kaffeemaschine darf ausschließlich an eine geeignete Steckdose angeschlossen werden. Die Spannung muss mit derjenigen übereinstimmen, die auf dem Typenschild des Geräts angegeben ist.

Netzkabel

Die Kaffeemaschine darf keinesfalls mit defektem Netzkabel betrieben werden. Bei Schäden am Netzkabel muss dieses vom Hersteller oder von dessen Kundendienst ausgetauscht werden. Das Versorgungskabel darf nicht in Ecken, über scharfe Kanten oder auf sehr heißen Gegenständen verlegt werden. Es sollte vor Öl geschützt werden.

Die Kaffeemaschine darf nicht am Kabel getragen oder gezogen werden. Der Stecker darf nicht durch Ziehen am Kabel herausgezogen werden. Er sollte nicht mit nassen Händen berührt werden.

Der freie Fall des Netzkabels von Tischen oder Regalen soll vermieden werden.

Schutz anderer Personen

Sicherstellen, dass Kinder nicht mit der Kaffeemaschine spielen können.

Kinder können die Gefahrensituationen, die durch Haushaltsgeräte entstehen können, nicht abschätzen. Die für die Verpackung der Maschine benutzten Materialien sollen nicht in Reichweite von Kindern aufbewahrt werden.

Verbrennungsgefahr

Den Heißwasser- oder Dampfstrahl keinesfalls auf sich selbst oder auf andere Personen richten. Stets die entsprechenden Griffe benutzen.

Der Filterhalter "Crema" darf keinesfalls während der Ausgabe des Kaffees herausgenommen (abgenommen) werden.

Während der Aufheizphase der Brühgruppe besteht die Möglichkeit des Austritts von Tropfen heißen Wassers.

Standort

Die Kaffeemaschine sollte an einem sicheren Ort aufgestellt werden, an dem keine Gefahr des Umkippens oder der Verletzung von Personen besteht.

Es besteht die Möglichkeit des Austritts von freiem Wasser oder Dampf: Verbrennungsgefahr!

Die Maschine sollte Temperaturen von unter 0°C nicht ausgesetzt werden. Es besteht die Gefahr, dass die Maschine durch gefrierendes Wasser beschädigt wird.

Die Kaffeemaschine darf nicht im Freien betrieben werden.

Die Maschine nicht auf heißen Flächen oder in der Nähe von offenem Feuer aufstellen, da das Gehäuse schmelzen oder auf andere Art beschädigt werden kann.

Reinigung

Bevor die Maschine gereinigt wird, müssen alle Tasten

ausgeschaltet und dann der Stecker von der Steckdose abgenommen werden.

Darüber hinaus abwarten, bis die Maschine abgekühlt ist. Die Maschine keinesfalls in Wasser tauchen!

Der Versuch von Eingriffen im Inneren der Maschine ist strengstens verboten.

Wasser, das einige Tage lang im Wassertank verblieben ist, darf nicht für Lebensmittelzwecke genutzt oder getrunken werden. Den Tank reinigen und mit frischem Trinkwasser füllen.

Platzbedarf für den Betrieb und die Wartung

Für einen korrekten und einwandfreien Betrieb der Kaffeemaschine sollten folgende Empfehlungen berücksichtigt werden:

• Eine ebene Auflagefläche auswählen.
• Der Raum sollte ausreichend beleuchtet und hygienisch unbedenklich sein, und die Steckdose muss leicht zugänglich sein. Gemäß den Angaben in Abbildung A einen Mindestabstand von den Maschinenwänden berücksichtigen.

Aufbewahrung der Maschine

Wird die Maschine für längere Zeit nicht benutzt, so ist sie auszuschalten und der Stecker ist aus der Steckdose zu ziehen. Die Maschine an einem trockenen und für Kinder unzugänglichen Ort aufbewahren. Vor Staub und Schmutz schützen.

Reparaturen/Wartungsarbeiten

Die Maschine bei Störungen, Defekten oder dem Verdacht auf Defekte nach einem Sturz nicht verwenden und unverzüglich den Netzstecker ziehen. Eine defekte Maschine keinesfalls in Betrieb setzen. Eingriffe und Reparaturen dürfen ausschließlich von autorisierten Kundendienststellen vorgenommen werden. Im Falle von nicht fachgerecht ausgeführten Eingriffen wird jede Haftung für eventuelle Schäden abgelehnt.

Brandschutz

Im Fall eines Brandes einen Kohlensäurelöscher (CO2) verwenden. Keinesfalls sind Wasser- oder Pulverlöscher einzusetzen.

Legende der Maschinenbestandteile (S.2)

1 Wassertank 2 Hauptschalter 3 Kontrolllampe Maschine ein 4 Taste für die Kaffeeausgabe 5 Kontrolllampe Maschine bereit 6 Dampfstatte 7 Drehknopf für Wasser/Dampf 8 Kaffeebrühegruppe 9 Dampfdüse (Pannarello) 10 Netzkabel 11 Wasserauffangschale + Gitter 12 Anzeige Abtropfschale voll 13 Tassenabstellfläche 14 Filterhalter "Crema" 15 Filter für gemahlenen Kaffee (ein Filter für die Ausgabe von 1 oder 2 Tassen Kaffee) 16 Messlöffel für gemahlenen Kaffee 17 Adapter für Pads 18 Filter für Kaffeepads

4 AUFSTELLUNG

Für ihre eigene Sicherheit und die der anderen müssen die "Sicherheitsvorschriften" im Kap. 3 strikt eingehalten werden.

4.1 Verpackung

Die Original-Verpackung wurde für den Schutz der Maschine während des Versands entwickelt und hergestellt. Es wird empfohlen, diese Verpackung für eventuelle zukünftige Transporte aufzubewahren.

4.2 Installationshinweise

Bevor die Maschine installiert wird, müssen die folgenden Sicherheitsvorschriften beachtet werden:

Die Maschine an einem sicheren Ort aufstellen; - Sicherstellen, dass Kinder nicht mit der Maschine spielen können; Die Maschine nicht auf freien Flächen oder in der Nähe von offenem Feuer aufstellen.

Nun kann die Kaffeemaschine an das Stromnetz angeschlossen werden.

4.3 Anschluss der Maschine

Elektrischer Strom kann gefährlich sein! Aus diesem Grunde müssen die Sicherheitsvorschriften stets strikt beachtet werden. Defekte Kabel dürfen keinesfalls benutzt werden! Beschädigte oder

defekte Kabel und Stecker müssen umgehend von einer autorisierten Kundendienststelle ersetzt werden.

Die Spannung des Geräts wurde werkseitig eingestellt. Überprüfen, ob die Netzspannung den auf dem Typenschild auf der Unterseite der Maschine aufgeführten Angaben entspricht.

• Sicherstellen, dass der Hauptschalter (2) nicht vor dem Anschluss der Maschine an das Stromnetz gedrückt wurde.
• (Abb. 4A) - Den Stecker in die Steckdose auf der Rückseite der Maschine einstecken.
• Den Stecker am anderen Ende des Kabels in eine Wandsteckdose mit geeigneter Spannung einstecken.

4.4 Wassertank

• (Abb. 1) - Den Wassertank (1) herausnehmen. Dabei ist darauf zu achten, dass der Wasseransaugschlauch nicht beschädigt wird.
• (Abb. 2) - Den Tank ausspülen und mit frischem Trinkwasser auffüllen. Dabei sollte nicht zu viel Wasser eingefüllt werden.
• (Abb. 3) - Den Wasserbehälter wieder in seine Aufnahme einsetzen und den vorher herausgezogenen Schlauch wieder anbringen.

In den Tank stets ausschließlich frisches Trinkwasser ohne Kohlensäure einfüllen. Heißes Wasser oder andere Flüssigkeiten können den Tank beschädigen. Die Maschine darf ohne Wasser keinesfalls in Betrieb gesetzt werden: sicherstellen, dass im Tank eine ausreichende Menge Wasser vorhanden ist.

4.5 Entlüftung des Systems

Vor jeder Inbetriebnahme muss das System der Maschine neu gefüllt werden, wenn die Maschine für einen längeren Zeitraum nicht benutzt wurde und kein Wasser mehr vorhanden ist.

• (Abb. 4B) - Den Hauptschalter (2) drücken, die Kontrollampe (3) leuchtet auf.
• (Abb. 5) - Einen Behälter unter die Dampfdüse stellen. Den Drehknopf (7) "Heißwasser/Dampf" öffnen, indem er im Gegenuhrzeigersinn gedreht wird. (Abb. 6) - Die Taste für die Kaffeeausgabe (4) drücken.
• Warten, bis aus der Dampfdüse (Pannarello) ein regelmäßiger Wasserstrahl austritt.
• Erneut die Taste für die Kaffeeausgabe (4) drücken. Den Drehknopf (7) "Heißwasser/Dampf" schließen, indem er im Uhrzeigersinn gedreht wird (Abb. 7). Den Behälter entfernen.

Die Maschine ist nun für die Ausgabe von Kaffee und Dampf bereit. Für die Einzelheiten zum Betrieb wird auf die entsprechenden Kapitel verwiesen.

5 KAFFEEAUSGABE

Achtung! Das Herausnehmen des Filterhalters "Crema" durch Drehung im Uhrzeigersinn von Hand während der Ausgabe des Kaffees ist verboten. Verbrennungsgefahr.

• Während dieses Vorgangs kann sich die Kontrollampe Maschine bereit (5) ein- und ausschalten. Dieses Verhalten ist völlig normal und nicht als Störung zu betrachten. Vor dem Gebrauch sicherstellen, dass der Drehknopf (7) "Heißwasser/Dampf" geschlossen ist und der Wassertank der Maschine eine ausreichende Menge Wasser enthält.
• (Abb. 4B) - Ist die Maschine nicht bereits aktiv, so wird sie mit dem Hauptschalter (2) eingeschaltet, die Kontrollampe (3) leuchtet auf.
• Abwarten, bis die Kontrollampe Maschine bereit (5) aufleuchtet. Nun ist die Maschine für die Kaffeeausgabe bereit.

5.1 Betrieb mit gemahlenem Kaffee

• (Abb. 8A) - Den Filter (15) in den Filterhalter "Crema" (14) einsetzen.
• (Abb. 10) - Den Filterhalter von unten in die Brühgruppe (8) einsetzen.
• (Abb. 11) - Den Filterhalter von links nach rechts drehen, bis er blockiert. Den Griff des Filterhalters "Crema" loslassen; der Griff dreht sich nicht nach links. Diese Bewegung gewährleistet die ordnungsgemäße Funktion des Filterhalters.
• (Abb. 13) - Den Filterhalter "Crema" vorwärmen, indem die Taste für die Kaffeeausgabe (4) gedrückt wird. Das Wasser beginnt aus dem Filterhalter "Crema" auszuströmen (dieser Vorgang ist lediglich für den ersten Kaffee erforderlich).
• Nachdem 50 cm³ Wasser durchgelaufen sind, wird erneut die Taste für die Kaffeeausgabe (4) gedrückt, um die Ausgabe des heißen Wassers zu stoppen.
• (Abb. 15) - Den Filterhalter durch Drehung von rechts nach links aus der Maschine herausnehmen und das darin verbliebene Wasser ausschütten. Mit dem speziellen Filterhalter (14), mit dem die Maschine ausgestattet ist, braucht der Filter für die Zubereitung von einem oder zwei Kaffees nicht gewechselt zu werden.
• (Abb. 8B) - 1 oder 2 gestrichene Messlöffel gemahlenen Kaffee in den Filter geben, um einen oder zwei Kaffees zuzubereiten. Die Kaffeereste vom Rand des Filterhalters entfernen.
• (Abb. 10) - Den Filterhalter (14) von unten in die Brühgruppe (8) einsetzen.
• (Abb. 11) - Den Filterhalter von links nach rechts drehen, bis er blockiert.
• (Abb. 12) - 1 oder 2 vorgewärmte Tassen unter den Filterhalter "Crema" stellen. Überprüfen, ob diese korrekt unter den Kaffeeausgabeöffnungen stehen.
• (Abb. 13) - Die Taste für die Kaffeeausgabe (4) drücken.
• Nachdem die gewünschte Kaffeemenge ausgegeben wurde, erneut die Taste für die Kaffeeausgabe (4) drücken, um die Ausgabe des Kaffees zu stoppen und die Tassen mit dem Kaffee entnehmen (Abb. 14).
• (Abb. 15) - Zum Abschluss der Ausgabe einige Sekunden abwarten, dann den Filterhalter "Crema" herausnehmen und den Kaffeesatz entfernen.

i Hinweis: im Filterhalter verbleibt eine geringe Menge Wasser. Dies ist normal und auf die Eigenschaften des Filterhalters zurückzuführen.

i Hinweis zur Reinigung: Den Filter des Filterhalters "Crema" sauber halten, indem er aus seiner Aufnahme herausgenommen und mit Trinkwasser gereinigt wird (Abb. 16).

5.2 Betrieb mit Kaffeepads

• (Abb. 8A) - Den Filter für den gemahlenen Kaffee (15) aus dem Filterhalter "Crema" (14) herausnehmen, indem er nach oben gezogen wird.
• (Abb. 9) - Den Adapter für Pads (17) mit der gewölbten Seite nach unten in den Filterhalter "Crema" (14) einsetzen. Nachfolgend auch den Filter (18) einsetzen.
• (Abb. 10) - Den Filterhalter "Crema" von unten in die Brühgruppe (8) einsetzen.
• (Abb. 11) - Den Filterhalter von links nach rechts drehen, bis er blockiert.
• Den Griff des Filterhalters "Crema" loslassen. Ein automatisches System versetzt den Griff nun wieder leicht nach links. Durch diese Bewegung wird ein optimaler Betrieb des Filterhalters "Crema" gewährleistet.
• (Abb. 13) - Den Filterhalter "Crema" vorwärmen, indem die Taste für die Kaffeeausgabe (4) gedrückt wird. Das Wasser beginnt aus dem Filterhalter "Crema" auszuströmen (dieser Vorgang ist lediglich für den ersten Kaffee erforderlich).
• Nachdem 50 cm³ Wasser durchgelaufen sind, wird erneut die Taste für die Kaffeeausgabe (4) gedrückt, um die Ausgabe des heißen Wassers zu stoppen.
• (Abb. 15) - Den Filterhalter "Crema" aus der Maschine entnehmen, indem er von rechts nach links gedreht wird, und das Restwasser entfernen.
• Den Kaffeepad in den Filterhalter einlegen. Sicherstellen, dass das Papier des Kaffeepads nicht über den Filterhalter übersteht.
• (Abb. 10) - Den Filterhalter "Crema" von unten in die Brühgruppe (8) einsetzen.
• (Abb. 11) - Den Filterhalter von links nach rechts drehen, bis er blockiert.
• (Abb. 12) - 1 vorgewärmte Tasse unter den Filterhalter stellen. Überprüfen, ob diese korrekt unter den Kaffeeausgabeöffnungen stehen.
• (Abb. 13) - Die Taste für die Kaffeeausgabe (4) drücken.
• Nachdem die gewünschte Kaffeemenge ausgegeben wurde, erneut die Taste für die Kaffeeausgabe (4) drücken, um die Ausgabe des Kaffees zu stoppen und die Tasse mit dem Kaffee zu entnehmen (Abb. 14).
• (Abb. 15) - Zum Abschluss der Ausgabe eine Sekunde abwarten, dann den Filterhalter herausnehmen und den verbrauchten Pad entfernen.

i Hinweis zur Reinigung: Den Filter des Filterhalters "Crema" sauber halten, indem er aus seiner Aufnahme herausgenommen und mit Trinkwasser gereinigt wird (Abb. 16).

6 TIPPS FÜR DIE WAHL DES RICHTIGEN KAFFEES

Im Allgemeinen können alle handelsüblichen Kaffeesorten verwendet werden. Dennoch handelt es sich bei Kaffee um ein Naturprodukt und sein Geschmack ist je nach Ursprungsland und Mischung entsprechend. Aus diesem Grunde sollten verschiedene Sorten probiert werden, um die Mischung zu ermitteln, die den persönlichen Vorlieben am besten gerecht wird.

Für optimale Ergebnisse empfehlen wir, nur ausdrücklich für die Zubereitung in Espressomaschinen zusammengestellte Mischungen zu verwenden. Der Kaffee sollte stets gleichmäßig aus dem Druckfilterhalter austreten und darauf keine Tropfen bilden.

Die Geschwindigkeit des Austritts des Kaffees kann geändert werden, indem der Umfang der Kaffeeportion im Filter variiert und/oder ein Kaffee mit einem anderen Mahlgrad verwendet wird.

Um ein optimales Ergebnis in der Tasse zu gewährleisten und um die Reinigung und die Zubereitung zu erleichtern, empfiehlt Saeco die Verwendung von Einzelportionen-Kaffeepads mit dem Markenzeichen ESE.

BEVOR DAMPF ODER HEISSES WASSER AUSGEGEBEN WIRD, MUSS ÜBERPRÜFT WERDEN, OB DIE DAMPFDÜSE ("PANNARELLO") AUF DIE AUFFANGSCHALE GERICHTET IST.

7 HEISSWASSER

Verbrennungsgefahr! Zu Beginn der Ausgabe kann es zu Heißwasserspritzern kommen. Die Ausgabedüse kann hohe Temperaturen erreichen: direkte Berührung vermeiden.

• (Abb. 4B) - Ist die Maschine nicht bereits aktiv, so wird sie mit dem Hauptschalter (2) eingeschaltet, die Kontrolllampe (3) leuchtet auf.
• Abwarten, bis die Kontrolllampe (5) aufleuchtet.
• (Abb. 17) - Einen Behälter oder ein Teeglas unter die Dampfdüse (Pannarello) stellen. Den Regler (7) öffnen.
• (Abb. 18) - Die Taste für die Kaffeeausgabe (4) drücken.
• Nach der Entnahme der gewünschten Menge Wasser erneut die Taste für die Kaffeeausgabe (4) drücken.
• (Abb. 19) - Den Drehknopf (7) schließen und den Behälter mit dem bereits entnommenen Wasser entfernen.

8 DAMPF/CAPPUCCINO

Verbrennungsgefahr! Zu Beginn der Ausgabe kann es zu heißen Wasserspritzern kommen. Die Ausgabedüse kann hohe Temperaturen erreichen: direkte Berührung vermeiden.

• (Abb. 4B) - Ist die Maschine nicht bereits aktiv, so wird sie mit dem Hauptschalter (2) eingeschaltet, die Kontrolllampe (3) leuchtet auf.
• Abwarten, bis die Kontrolllampe (5) aufleuchtet.
• (Abb. 20) - Die Taste Dampf (6) drücken. Die Kontrolllampe Maschine bereit (5) schaltet sich aus.
• Warten, bis die Kontrolllampe (5) erneut aufleuchtet; nun ist die Maschine für die Dampfausgabe bereit.
• (Abb. 17) - Einen Behälter unter die Dampfdüse stellen und den Drehknopf (7) für kurze Zeit öffnen, um das Restwasser aus der Dampfdüse (Pannarello) abzulassen. Nach kurzer Zeit tritt dann nur noch Dampf aus.
• (Abb. 19) - Den Drehknopf (7) schließen und den Behälter entfernen.
• Den Behälter, der für die Cappuccinozubereitung benutzt werden soll, zu 1/3 mit kalter Milch füllen.

i Für ein gutes Ergebnis kalte Milch verwenden.

• (Abb. 21) - Die Dampfdüse in die Milch eintauchen und den Drehknopf (7) öffnen. Den Behälter langsam von unten nach oben drehen, um eine gleichmäßige Erwärmung zu gewährleisten.
• (Abb. 22) - Nach Abschluss der Zubereitung den Drehknopf (7) schließen und den Behälter mit der aufgeschäumten Milch entnehmen.
• (Abb. 20) - Erneut die Taste Dampf (6) drücken.

Die Vorgehensweise für die Ladung des Systems, die im Abschnitt 4.5 beschrieben wird, ausführen, um die Maschine betriebsbereit zu machen.

Auf dieselbe Weise können auch andere Flüssigkeiten erhitzt werden.

• (Abb. 23) - Nach diesem Vorgang die Dampfdüse mit einem feuchten Tuch reinigen.

9 REINIGUNG

Die Wartung und die Reinigung dürfen nur dann durchgeführt werden, wenn die Maschine vom Stromnetz getrennt wurde und abgekühlt ist.

Die Maschine darf nicht in Wasser getaucht werden. Teile der Maschine dürfen nicht in der Spülmaschine gereinigt werden. - Für die Reinigung sollen kein Äthylalkohol, Lösungsmittel und/oder chemisch aggressive Produkte verwendet werden. - Es wird empfohlen, den Wassertank täglich zu reinigen und mit frischem Trinkwasser zu füllen. - (Abb. 23) - Nach dem Erhitzen der Milch sollte eine kleine Menge heißen Wassers für die Reinigung der Düse entnommen werden; danach die Düse außen mit einem feuchten Tuch reinigen. - (Abb. 24) - Die Auffangschale täglich entleeren und reinigen. - Für die Reinigung des Geräts ein weiches, leicht mit Wasser befeuchtetes Tuch verwenden. - (Abb. 16) - Für die Reinigung des Filterhalters "Crema" ist wie folgt vorzugehen:

• Den Filter herausnehmen und sorgfältig mit warmem Wasser waschen.
• Den Innenbereich des Filterhalters "Crema" reinigen.

Die Vorrichtung und deren Bestandteile nicht unter Verwendung eines Mikrowellen- oder herkömmlichen Backofens trocknen.

10 ENTKALKUNG

Beim Gebrauch der Maschine sammelt sich Kalk an. Die Entkalkung sollte alle 3-4 Monate oder bei Reduzierung der Wasserdurchflussmenge vorgenommen werden.

Soll die Entkalkung selbst durchgeführt werden, so kann ein handelsüblicher Entkalker für

Kaffeemaschinen benutzt werden. Dieses Produkt darf weder giftig noch schädlich sein. Es wird empfohlen, den Entkalker Saeco zu benutzen.

Achtung! Keinesfalls darf Essig als Entkalker verwendet werden.

Den Wassertank abnehmen und leeren.

• (Abb. 2) - Den Entkalker gemäß den Angaben auf der Verpackung des Produkts zur Entkalkung mit Wasser mischen und den Wassertank füllen. Den Tank in die Maschine einsetzen.
• (Abb. 4B) - Die Maschine einschalten, indem der Hauptschalter (2) gedrückt wird.
• (Abb. 5) - Einen Behälter unter die Dampfdüse stellen.
• Den Drehknopf (7) öffnen und die Taste (4) drücken, um in Abständen (nach und nach je eine Tasse) die gesamte, im Behälter enthaltene Entkalkungsflüssigkeit auszugeben; zum Stoppen der Ausgabe erneut die Taste für die Kaffeeausgabe (4) drücken und den Drehknopf Dampf (7) schließen.
• (Abb. 4B) - Während der einzelnen Intervalle sollte das Entkalkungsmittel für einen Zeitraum von ca. 10-15 Minuten einwirken, indem die Maschine über den Hauptschalter (2) ausgeschaltet wird. Den Behälter leeren.
• (Abb. 2) - Nach Abschluss des Durchlaufs der Entkalkerlösung den Wassertank herausnehmen, spülen und mit frischem Trinkwasser füllen.
• (Abb. 3; Abb. 5) - Den Tank wieder in die Maschine einsetzen. Den Drehknopf (7) öffnen und die Taste (4) drücken, um 2/3 der Wassermenge auszugeben; zum Stoppen der Ausgabe die Taste für die Kaffeeausgabe (4) erneut drücken und den Drehknopf Dampf (7) durch Drehung im Uhrzeigersinn schließen. Die Maschine aufheizen lassen und den restlichen Inhalt des Wassertanks wie zuvor beschrieben ausgeben.

Sollten andere als die empfohlenen Produkte verwendet werden, so wird empfohlen, in jedem

Falle die Hinweise des Herstellers auf der Verpackung des Entkalkers zu beachten.

11 ENTSORGUNG

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG

auf dem Produkt oder seiner

Verpackung weist darauf hin, dass das Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Störung	Mögliche Ursachen	Abhilfe
Die Maschine schaltet sich nicht ein.	Die Maschine ist nicht an das Strom-netz angeschlossen.	Schließen Sie die Maschine an das Stromnetz an.
Die Pumpe ist sehr laut.	Wasser im Tank feht.	Füllen Sie Wasser nach (Abschn. 4.4).
Der Kaffee ist zu kalt.	Die Kontrollampe Temperatur bereit (5) war nicht eingeschalten, als die Taste (4) gedrückt wurde.	Warten Sie, bis die Kontrollampe auf-leuchtet.
	Filterhalter zum Vorwärmen nicht eingesetzt (Kap. 5).	Wärmen Sie den Filterhalter vor.
	Tassen kalt.	Wärmen Sie die Tassen mit weißem Wasser vor.
Es bildet sich kein Schaum auf der Milch.	Milch nicht geeignet: Milchpulver, Magermilch.	Verwenden Sie Vollmilch.
Die Zubereitung des Cappucinos gelingt nicht.	Pannarello verschmutzt.	Reinigen Sie den Pannarello wie im Kap. 9 beschreiben.
	Es ist kein Dampf mehr im Durchlauf-erhitzer.	Füllen Sie den Kreislauf (Abschn. 4.5) und wiederholen Sie die im Kap. 8 beschriebenen Schritte.
Der Kaffee sprudelt zu schnell heraus, es bildet sich keine Crema.	Zu weniger Kaffee im Filterhalter.	Mehr Kaffee einfüssen (Kap. 5).
	Der Mahlgrad ist zu grob.	Verwenden Sie eine andere Kaffeemi-schung (Kap. 6)
	Der Kaffee ist alt oder nicht geeignet.	Verwenden Sie eine andere Kaffeemi-schung (Kap. 6)
	Alter oder ungeeigneter Kaffeepad.	Wechseln Sie den verwendenten Kaffeepad.
Der Kaffee lauft nicht oder nur tropfenweise hersus.	Wasser feht.	Füllen Sie Wasser nach (Abschn. 4.4).
	Der Mahlgrad ist zu fein.	Verwenden Sie eine andere Kaffeemi-schung (Kap. 6)
	Kaffee im Filterhalter zu fest ange-drückt.	Lockern Sie den gemahrenen Kaffee.
	Zu viel Kaffee im Filterhalter.	Reduzieren Sie die Kaffeemenge im Filterhalter.
	Drehknopf (7) offen.	Schließen Sie den Drehknopf (7).
	Maschine verkalkt.	Entkalken Sie die Maschine (Kap. 10).
	Filter im Filterhalter verstopft.	Reinigen Sie den Filter (Kap. 9).
	Kaffeepad nicht geeignet.	Wechseln Sie die Kaffeepadsorte.
Der Kaffee lauft über die Ränder.	Der Filterhalter wurde nicht korrekt in die Brühgruppe eingesetzrt.	Setzen Sie den Filterhalter korrekt ein (Kap. 5).
	Oberer Rand des Filterhalters ver-schmutzt.	Reinigen Sie den Rand des Filterhalters.
	Kaffeepad falsch eingelegt.	Legen Sie den Kaffeepad richtig ein und achen Sie darauf, dass er nicht über den Filterhalter hinausragt.
	Zu viel Kaffee im Filterhalter.	Reduzieren Sie die Kaffeemenge mit einem Messlöfel.

Bei Störungen, die nicht in der oben aufgeführten Tabelle behandelt werden oder in Fällen, in denen die empfohlenen Vorgehensweisen das Problem nicht beheben, wenden Sie sich bitte an eine Kundendienststelle.

KONFORMITÄTSERKLÄRUNG CE

Wir erklären unter eigener Verantwortung, dass das Produkt:

EINZELKAFFEEMASCHINE

TYP: SIN 24XN

auf das sich diese Erklärung bezieht, folgenden Normen entspricht:

• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Allgemeine Anforderungen EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-15

Besondere Anforderungen für Geräte zur Flüssigkeitserhitzung

EN 60 335-2-15 (2002) + A1(2005)

• Sicherheit von Geräten für den Hausgebrauch und ähnliche Zwecke. Elektromagnetische Felder - Verfahren für die Bewertung und die Messungen EN 50366 (2003) + A1 (2006). Grenzwerte und Messverfahren für Funkstörungen von Geräten mit elektromotorischem

Antrieb und Elektrowärmegeräten für den Hausgebrauch und ähnliche Zwecke, Elektrowerkzeugen und ähnlichen Elektrogeräten -

EN 55014-1 (2000) + A1 (2001) + A2 (2002)

Elektromagnetische Verträglichkeit (EMV)

Teil 3 Grenzwerte - Abschnitt 2: Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom ≤ 16A je Leiter) -

EN 61000-3-2 (2000)

Elektromagnetische Verträglichkeit (EMV)

Teil 3 Grenzwerte - Abschnitt 3: Grenzwerte für Spannungsschwankungen und Flicker in Niederspannungsnetzen für Geräte mit einem Eingangsstrom ≤ 16A.

EN 61000-3-3 (1995) + A1(2001)

• Störfestigkeit von Haushaltsgeräten, Elektrowerkzeugen und ähnlichen Geräten.

Produktfamiliennorm EN 55014-2 (1997) + A1 (2001)

gemäß den Bestimmungen der Richtlinien:
