BEDIENUNGSANLEITUNG TYPE SUP 018M SAECO

Vollautomatische Kaffeemaschine Verehrte Kundin, verehrter Kunde Mit dieser vollautomatischen Kaffeemaschine kann Espresso, aus Bonnen-Kaffee zubereitet werden. Wie bei allen elektrischen Geräten wird auch bei dieser Kaffeemaschine zur Vermeidung von Verletzungen, Brand- oder Geräteschäden besondere Sorgfalt

page 36 Attention! On n’est pas responsable des damages éventuels en cas de : - utilisation non appropriée et non conforme aux buts prévus; - réparations non exécutées dans les centres autorisés; - Utilisation de pièces de rechange et d’accessoires non originaux. Dans ces cas-là, le produit n’est plus couvert par la garantie

Seite 50 verlangt. Bitte studieren Sie die vorliegende Betriebsanleitung vor der Inbetriebnahme und beachten Sie die Sicherheitshinweise. Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen die Kaffeemaschine nicht benutzen.

Achtung! Wir haften nicht für Schäden: • Bei falscher Bedienung und Zweckentfremdung des

Gerätes; • Bei unsachgemässen Reparaturen durch nicht autorisierte

Service-Stellen; • Bei Verwendung anderer als der Original-Ersatzteile oder Zubehörteile; In diesen Fällen entfällt jeglicher Garantieanspruch.

Máquina de café exprés completamente automática ApreciadoCliente Esta máquina de café expré , completamente automática , está pensada para la preparación de café exprés corto o largo utilizando café en grano. Como todos los electrodomésticos , también esta máquina debe ser utilizada con especial cuidado , con el fin de evitar lesiones a las personas ó a la máquina . Antes de poner en funcionamiento la máquina de café es imprescindible leer atentamente las instrucciones de uso explicadas en el presente manual y observar las normas de seguridad indicadas . Si no conoce a fondo las instrucciones no debe utilizar la máquina ! .

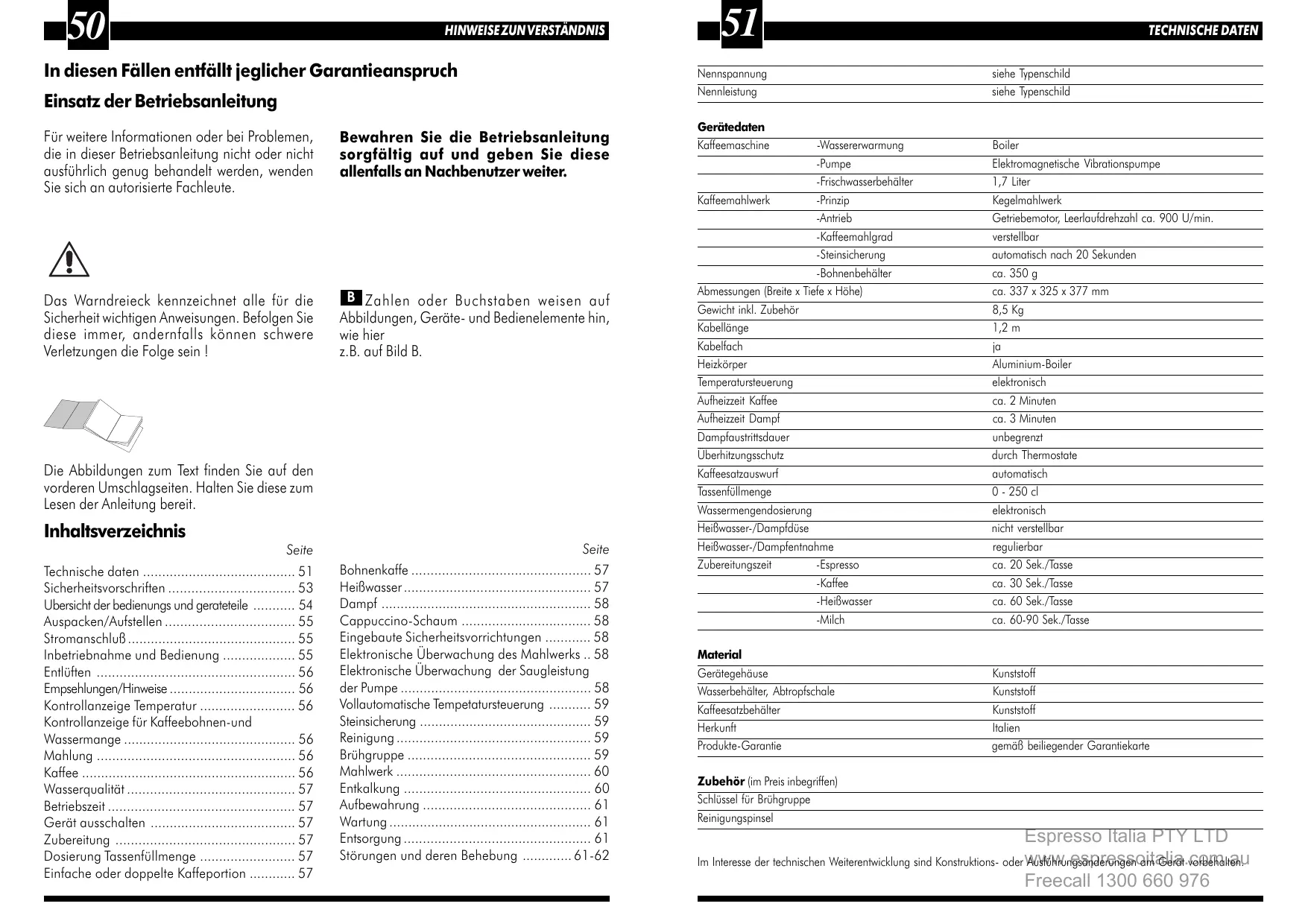

HINWEISE ZUN VERSTÄNDNIS In diesen Fällen entfällt jeglicher Garantieanspruch

Nennspannung Nennleistung

Einsatz der Betriebsanleitung Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an autorisierte Fachleute.

Bewahren Sie die Betriebsanleitung sorgfältig auf und geben Sie diese allenfalls an Nachbenutzer weiter.

Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, andernfalls können schwere Verletzungen die Folge sein !

B Zahlen oder Buchstaben weisen auf Abbildungen, Geräte- und Bedienelemente hin, wie hier z.B. auf Bild B.

Die Abbildungen zum Text finden Sie auf den vorderen Umschlagseiten. Halten Sie diese zum Lesen der Anleitung bereit.

Technische daten 51 Sicherheitsvorschriften 53 Ubersicht der bedienungs und gerateteile 54 Auspacken/Aufstellen 55 Stromanschluß 55 Inbetriebnahme und Bedienung 55 Entlüften 56 Empsehlungen/Hinweise 56 Kontrollanzeige Temperatur 56 Kontrollanzeige für Kaffeebohnen-und Wassermange 56 Mahlung 56 Kaffee 56 Wasserqualität 57 Betriebszeit 57 Gerät ausschalten 57 Zubereitung 57 Dosierung Tassenfüllmenge 57 Einfache oder doppelte Kaffeportion 57

Bohnenkaffe 57 Heißwasser 57 Dampf 58 Cappuccino-Schaum 58 Eingebaute Sicherheitsvorrichtungen 58 Elektronische Überwachung des Mahlwerks .. 58 Elektronische Überwachung der Saugleistung der Pumpe 58 Vollautomatische Tempetatursteuerung 59 Steinsicherung 59 Reinigung 59 Brühgruppe 59 Mahlwerk 60 Entkalkung 60 Aufbewahrung 61 Wartung 61 Entsorgung 61 Störungen und deren Behebung 61-62

Gerätedaten Kaffeemaschine

TECHNISCHE DATEN siehe Typenschild siehe Typenschild

-Wassererwarmung -Pumpe -Frischwasserbehälter Kaffeemahlwerk -Prinzip -Antrieb -Kaffeemahlgrad -Steinsicherung -Bohnenbehälter Abmessungen (Breite x Tiefe x Höhe) Gewicht inkl. Zubehör Kabellänge Kabelfach Heizkörper Temperatursteuerung Aufheizzeit Kaffee Aufheizzeit Dampf Dampfaustrittsdauer Überhitzungsschutz Kaffeesatzauswurf Tassenfüllmenge Wassermengendosierung Heißwasser-/Dampfdüse Heißwasser-/Dampfentnahme Zubereitungszeit -Espresso -Kaffee -Heißwasser -Milch

Boiler Elektromagnetische Vibrationspumpe 1,7 Liter Kegelmahlwerk Getriebemotor, Leerlaufdrehzahl ca. 900 U/min. verstellbar automatisch nach 20 Sekunden ca. 350 g ca. 337 x 325 x 377 mm 8,5 Kg 1,2 m ja Aluminium-Boiler elektronisch ca. 2 Minuten ca. 3 Minuten unbegrenzt durch Thermostate automatisch 0 - 250 cl elektronisch nicht verstellbar regulierbar ca. 20 Sek./Tasse ca. 30 Sek./Tasse ca. 60 Sek./Tasse ca. 60-90 Sek./Tasse

Material Gerätegehäuse Wasserbehälter, Abtropfschale Kaffeesatzbehälter Herkunft Produkte-Garantie

Kunststoff Kunststoff Kunststoff Italien gemäß beiliegender Garantiekarte

Zubehör(im Preis inbegriffen) Schlüssel für Brühgruppe Reinigungspinsel

Espresso Italia PTY LTD Im Interesse der technischen Weiterentwicklung sind Konstruktions- oder www.espressoitalia.com.au Ausführungsänderungen am Gerät vorbehalten. Freecall 1300 660 976

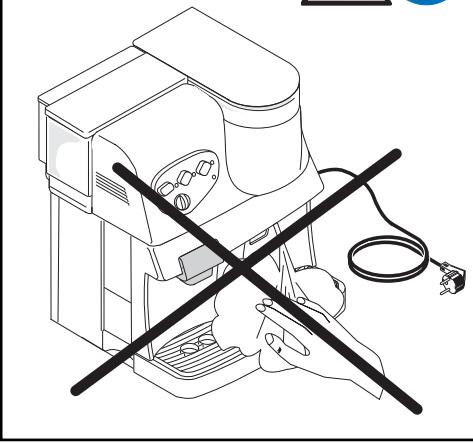

A Gefahr! Strom kann tödlich sein ! Stromführende Teile niemals in Verbindung mit Wasser bringen, es besteht Kurzschlußgefahr! Heißer Dampf und heißes Wasser können Verbrennungen verursachen ! Niemals Dampf-/Heißwasserstrahl auf Körperteile richten. Die Düse mit Vorsicht anfassen: Verbrennungsgefahr !

B C Bestimmungsgemäßer Gebrauch Die Kaffeemaschine ist ausschließlich für den privaten Gebrauch bestimmt. Technische Abänderungen und jede mißbräuchliche Verwendung sind wegen der damit verbundenen Gefahren verboten ! Warnhinweise Das Gerät darf nur von Erwachsenen und unterwiesenen Personen betrieben werden.

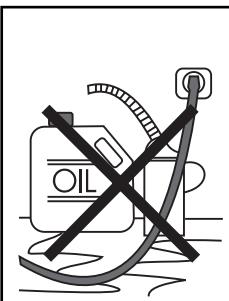

Stromzuführung Niemals unter Spannung stehende Teile berühren ! Diese können einen elektrischen Schlag verursachen, der zu schweren Verletzungen oder sogar zum Tod führen kann. Die Kaffeemaschine nur an Wechselstrom anschließen. Die Spannung muß mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

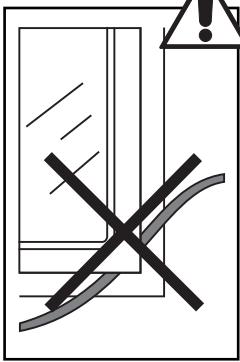

Das Gerät niemals mit einem beschädigten Netzkabel verwenden. Defekte Kabel und Stecker sofort durch autorisierte Fachleute ersetzen lassen. Es wird spezielles Werkzeug benötigt. Netzkabel nicht über Ecken und scharfe Kanten ziehen oder einklemmen. Das Netzkabel nicht über heiße Gegenstände legen oder hängen, sowie vor ÖI schützen. Das Gerät nie am Netzkabel tragen oder ziehen. Den Stecker nie am Netzkabel oder mit nassen Händen aus der Steckdose ziehen. Netzkabel nicht von Tischen oder Regalen herunterhängen lassen. B Schutz anderer Personen Achten Sie darauf, daß Kinder keine Gelegenheit erhalten, mit dem Gerät zu spielen. Kinder

SICHERHEITSVORSCHRIFTEN

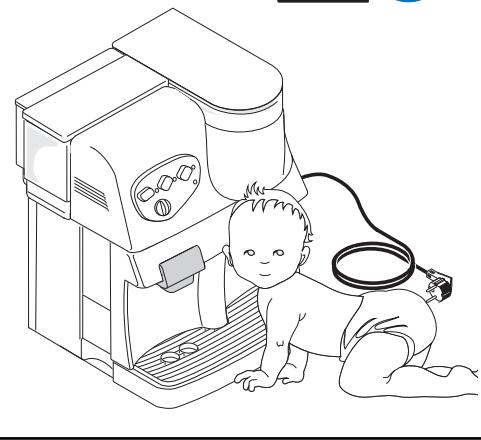

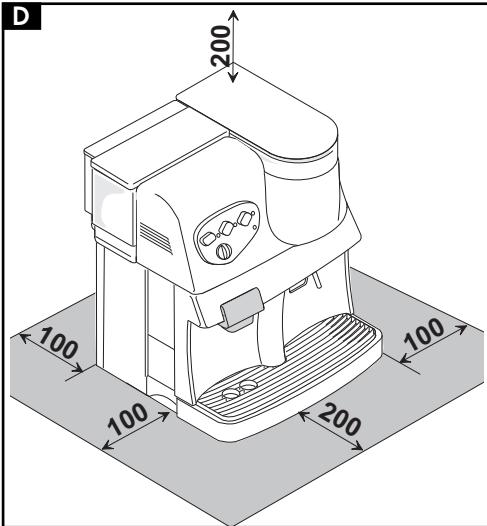

erkennen die Gefahren nicht, die im Zusammenhang mit elektrischen Geräten entstehen können. Standort Stellen Sie die Kaffeemaschine an einem standsicheren Ort auf. Verwenden Sie das Gerät nur in trockenen Räumen. Um Beschädigungen des Gehäuses zu vermeiden, dürfen Sie das Gerät nicht auf heiße Oberflächen oder in der Nähe von Wärmequellen stellen. C Verbrennungsgefahr Niemals den Dampf- oder Heißwasserstrahl auf den Körper richten. Berühren Sie keine heißen Geräteteile, wie z. B. das Auslaufrohr für Heißwasser. Benutzen Sie immer die entsprechenden Griffe. D Bedingungen für die Verwendung des Gerätes Stellen Sie das Gerät in einem sauberen, gut beleuchteten, trockenen Raum auf einer waagerechten Fläche. Die Steckdose für den Elektroanschluß muß gut zugänglich sein. Zu den Wänden muß ein ausreichender Abstand eingehalten werden (siehe Zeichnung). E Reinigung Zum Reinigen des Gerätes schalten Sie es erst aus und ziehen den Netzstecker. Das Gerät muß abkühlen. Das Gerät niemals ins Wasser tauchen oder mit Wasser übergießen ! Das Eindringen mit Gegenständen, z. B. Schraubenzieher, in das Gerät und das Öffnen des Gehäuses ist nicht zulässig !

Reparaturen / Wartung Bei Störungen, defektem Gerät oder Verdacht auf Defekt nach einem Sturz sofort den Netzstecker ziehen. Niemals ein beschädigtes Gerät in Betrieb nehmen. Reparaturen dürfen nur durch autorisierte Fachleute durchgeführt werden. Bei unfachmännischen Reparaturen wird keine Haftung für eventuelle Schäden übernommen. Brandschutz Im Brandfall verwenden Sie zur Espresso Italia PTY LTD Brandbekämpfung einen Kohlendioxidwww.espressoitalia.com.au Feuerlöscher. Wasser- oder Pulver-Feuerlöscher sind ungeeignet. Freecall 1300 660 976

UBERSICHT DER BEDIENUNGS UND GERATETEILE

Deckel für Kaffeebohnenbehälter

Auspacken / Aufstellen

Kaffeesauslauf-System (in der Höhe verstellbar)

Dampf-/Heißwasserdüse

Die Originalverpackung ist speziell robust gestaltet. Bewahren Sie die Verpackung für einen evtl. Versand auf. Beachten Sie beim Aufstellen der Kaffeemaschine die Sicherheitshinweise auf Seite 52-53.

Griff zur Montage und Demontage der Brühgruppe

Dampf-/Heißwasser-Drehknopf

Frischwasserbehälter

Deckel für Frischwasserbehälter

Bedienfeld mit Kontrolleuchten

Kaffeebohnenbehälter

Stromanschluß Bitte beachten Sie, daß unsachgemäßer Umgang mit Strom tödlich sein kann. Beachten Sie die entsprechenden Sicherheitsvorschriften. Die Kaffeemaschine nur an Wechselstrom anschließen. Die Spannung muß mit den Angaben auf dem Typenschild übereinstimmen. Niemals ein defektes Netzkabel verwenden ! Defekte Kabel und Stecker müssen durch autorisierte Fachleute sofort ersetzt werden.

20 Kontrollanzeige Netzschalter 21 Start-Taste Kaffeezubereitung (1 bzw. 2

22 Temperaratur-Kontrollanzeige

Kaffeezubereitung Anzeige leuchtet: - Richtige Betriebstemperatur Anzeige blinkt: - Betriebstemperatur zu niedrig.

- Wenn die Temperatur-Kontrollanzeigen Kaffeezubereitung (22) und Dampfbetrieb (24) gleichzeitig blinken, ist die Betriebstemperatur zu hoch und das Gerät muß entlüftet werden. 23 Taste zum Ein-/Ausschalten des Dampfes 24 Temperaturkontrollanzeige für den

Anzeige leuchtet: - Richtige Betriebstemperatur Anzeige blinkt: - Betriebstemperatur zu niedrig 25 Drehschalter Tassenfüllmenge 26 Kontrollanzeige Kaffeebohnen- und

Frischwasserbehälter

Anzeige leuchtet: - Frischwasser- bzw. Kaffeebohnenbehälter ist leer Nach dem Wassereinfüllen entlüften ! Anzeige blinkt: - Kaffeesatzbehälter (1), Abtropfschale (2) oder Brühgruppe (14) ist nicht korrekt eingesetzt. Bei offener Servicetür blinkt die Lampe ebenfalls.

Verwenden Sie nur dann ein Verlängerungskabel, wenn Sie sich zuvor von dessen einwandfreiem Zustand überzeugt haben. Das Verlängerungskabel muß mit einem Mindest-Querschnitt von 1 mm2 und einem dreipoligen Stecker ausgerüstet sein.

Inbetriebnahme und Bedienung Gefahr ! Strom kann tödlich sein ! Stromführende Teile niemals in Verbindung mit Wasser bringen. Es besteht Kurzschlußgefahr! Heißer Dampf und heißes Wasser können Verbrennungen verursachen ! Niemals Dampf-/ Heißwasserstrahl auf Körpertile richten. Düse mit Vorsicht anfassen. Es besteht Verbrennungsgefahr! Bitte halten Sie die auf Seite 52/53 aufgeführten Sicherheitsvorschriften für Ihre Sicherheit und für die Sicherheit Dritter strikte ein.

AUSPACKEN / AUFSTELLEN Das Gerät nie ohne Wasser oder Kaffeebohnen in Betrieb nehmen. Den Deckel des Kaffeebehälters (11) auf den Kaffebehälter (10) legen. den Reinigungspinsel und den Schlüssel der Baugruppe immer griffbereit halten. Ziehen Sie das Netzkabel (17)hinten am Gerät auf die benötigte Länge heraus. 27 Der Kaffeebohnenbehälter (10) ist mit zwei Schrauben fest arretiert. Den Deckel (11) entfernen, frische Kaffeebohnen (ca. 350 g) einfüllen und den Deckel wieder auf Kaffeebohnenbehälter aufsetzen. Mahlgrad mit dem Verstellknopf (12) auf Ziffer 8 (-2/+4) auf der Mahlgradskala einstellen.

Das Gerät hat vom Hersteller eine Grundeinstellung In den Kaffeebohnenbehälter (10) dürfen nur Kaffeebohnen eingefüllt werden. Andere Stoffe können einen Geräteschaden verursachen. Frischwasserbehälter (7) abnehmen, Deckel (8) entfernen und den Behälter mit Kaltwasser füllen (ca. 1,7 I). Das Auslaufen des Wassers wird durch ein Ventil am Boden des Behälters verhindert. Bevor der Frischwasserbehälter eingesetzt wird, überprüfen Sie, ob der Deckel für Kaffeebohnenbehälter (11) aufgesetzt ist. 28 Den Frischwasserbehälter mit dem Deckel verschließen und mit einem leichten Druck wieder einsetzen. Das Wassertankventil (9) rastet ein und öffnet sich dadurch automatisch.

Espresso Italia PTY LTD Die max. Wasserfüllmenge nicht www.espressoitalia.com.au überschreiten. Freecall 1300 660 976

56 Nur kaltes Wasser einfüllen. Warmes Wasser oder andere Flüssigkeiten können das Gerät beschädigen. Es darf kein kohlensäurehaltiges Mineralwasser verwendet werden! Das Gerät nie ohne Wasser betreiben. Vor jeder Benutzung sicherstellen, daß sich genügend Wasser im Frischwasserbehälter (7) befindet. Die grüne Anzeige leuchtet auf. Die elektronische Steuerung führt automatisch eine Selbstdiagnose durch. Die dabei entstehenden Geräusche sind technisch bedingt.

Gefäß unter die Dampf-/ Heißwasserdüse (5) stellen und den Dampf-/ Heißwasser-Drehknopf (6) entgegen dem Uhrzeigersinn drehen. Die Pumpe läuft automatisch an. Warten Sie, bis das Wasser mit einem ruhigen Strahl ausströmt. Danach den Drehknopf wieder schließen. Das Gerät ist entlüftet. Wichtig ! Es empfiehlt sich, vor der ersten Inbetriebnahme, bei längerem Nichtgebrauch oder wenn der Frischwasserbehälter (7) vollständig entleert wurde, die Kaffeemaschine zu entlüften. Blinken die TemperaturKontrollanzeigen Kaffeezubereitung (22) und Dampfbetrieb (24) gleichzeitig, muß das Gerät ebenfalls entlüftet werden. Sobald die Temperatur-Kontrollanzeige für Kaffee (22) konstant leuchtet, ist die Kaffeemaschine betriebsbereit.

EMPSEHLUNGEN / HINWEISE Kontrollanzeige für Kaffeebohnenund Wassermangel

Espresso-Tassen. Frischer Kaffee wird am besten kühl und luftdicht verschlossen aufbewahrt.

Einfache oder Kaffeeportion

Ist der Kaffeebohnenbehälter (10) leer, leuchtet die Kontrollanzeige (26) auf und das Mahlwerk stellt ab. Es müssen Kaffeebohnen nachgefüllt werden. Der Zyklus wird mit der Start-Taste Kaffeezubreitung (21) neu gestartet. Bei Wassermangel leuchtet ebenfalls die Kontrollanzeige. Wasser auffüllen und das Gerät vor erneuter Kaffeezubereitung entlüften. Das Programm kann ohne Entlüftung nicht gestartet werden. Ein Neustart ist erst möglich, wenn die Kontrollanzeige nicht mehr leuchtet.

Durch Betätigen der Start-Taste (21) wird jeweils eine Portion Kaffee zubereitet. Durch zweimaliges Betätigen wird eine doppelte Portion Kaffee zubereitet.

Mahlung Sollte der Kaffee zu schnell (zu grobe Mahlung) oder zu langsam (zu feine Mahlung) in die Tasse fließen, so ist das Mahlwerk falsch eingestellt. Die Einstellung muß entsprechend korrigiert werden: Empfohlener Mahlgrad: Position 8 (+/-4) Zu grobe Mahlung: Korrektur auf eine geringere Zahl (z.B. von 8 auf 7) Zu feine Mahlung: Korrektur auf eine höhere Zahl (z.B. von 8 auf 9)

Für die Zubereitung eines bekömmlichen Kaffees ist außer der Kaffeesorte, der richtigen Mahlung, der Wassertemperatur, auch die Wasserqualität entscheidend. Wir empfehlen Ihnen die Verwendung eines Wasser-Entkalkers. Es wird dem Wasser außer dem Kalk vorhandene unangenehme Geschmacksstoffe und organische Verunreinigungen entzogen. Der Wasser-Entkalker schont durch die teilweise Kalkentnahme das Heizsystem der Kaffeemaschine und verlängert die Lebensdauer Ihres Gerätes. Leeren Sie den Frischwasserbehälter (7) täglich und füllen ihn mit frischem Wasser.

Betriebszeit Die Kaffeemaschine kann ohne weiteres den ganzen Tag über eingescha!tet bleiben. Wird das Gerät für längere Zeit nicht benutzt, empfehlen wir, es auszuschalten. Die Aufheizzeit beträgt lediglich 2 Minuten.

Empsehlungen/Hinweise

Die Einstellung am Mahlwerk nur bei laufendem Mahlwerk verstellen. Andernfalls kann es zu Beschädigungen am Mahlwerk kommen. Vermeiden Sie nach Möglichkeit extreme Einstellungen (z.B. Position 1). Bitte beachten Sie, daß die Wirkung nach dem Verstellen des Mahlgrades erst nach dem Brühen von 3 bis 4 Portionen feststellbar ist. Erreichen Sie nicht das gewünschte Ergebnis, so probieren Sie eine andere Kaffeesorte aus. Nicht jeder Kaffee eignet sich.

Kontrollanzeige Temperatur

Dosierung Tassenfüllmenge

Beim Einschalten des Gerätes blinkt die Temperatur-Kontrollanzeige Kaffeezubereitung (22), das Gerät wird aufgeheizt. Nach ca. zwei Minuten leuchtet diese Anzeige konstant, das Gerät ist betriebsbereit.

Achten Sie auf frischen Kaffee und verwenden Sie eine dunklere Röstung. Um einen starken und würzigen Espresso zu erhalten verwenden Sie speziell für Espressomaschinen geeignete Kaffeemischungen und kleine dickwandige

Mit dem Drehschalter (25) regulieren Sie die gewünschte Tassenfüllmenge. Zum Beispiel:

Gerät erst ausschalten, wenn die automatische Kaffeezubereitung vollständig beendet ist.

Zubereitung Einstellung des KaffeeauslaufSystems Der Kaffeeauslauf kann je nach Tassengröße in der Höhe individuell eingestellt werden.

3 = Espresso 6 = Café Crème

Bohnenkaffee Diese Kaffeemaschine mahlt für jede Tasse Kaffee eine frische Portion. Dies ist eine wichtige Voraussetzung für eine optimale Kaffeequalität. Vor jedem Gebrauch prüfen, ob das Dampf-/Heißwasserventil geschlossen ist. Stellen Sie den gewünschten Mahlgrad ein (siehe Seite 56). Der Mahlgrad darf nur bei laufendem Mahlwerk verstellt werden, da sonst das Mahlwerk beschädigt werden kann. 29 Je nach Wunsch eine oder zwei erwärmte Tassen auf das Abtropfgitter (3) unter den Kaffeeauslauf (4) stellen. Drücken Sie die StartTaste Kaffeezubereitung (21). Die Maschine gibt den gewünschten Kaffee automatisch aus. Der Brühvorgang kann durch erneutes Betätigen der Start-Taste unterbrochen werden.

Heißwasser Der Heißwasserbetrieb ist vom Kaffeesystem getrennt und garantiert somit geschmacksneutrales, heißes Wasser für Tee, Bouillon, usw. 30 Glas oder Tasse direkt unter die Dampf-/ Heißwasserdüse (5) stellen und den Drehknopf (6) entgegen dem Uhrzeigersinn langsam aufdrehen.

Espresso Italia PTY LTD Nach der Wasserentnahme den www.espressoitalia.com.au Drehknopf wieder zurückdrehen. Freecall 1300 660 976

58 Dampf Für die Erhitzung von Milch oder anderen Getränken. Die Dampf-/Heißwasserdüse (5) nach Gebrauch sofort mit einem feuchten Lappen reinigen. Rückstände - z. B. von Milch sind später nur schwer zu entfernen. Nach der Dampfentnahme ist das Gerät zu entlüften. Wird das Gerät nicht oder zu wenig entlüftet, ist das Programm für die Kaffeezubereitung infolge zu hoher Temperatur gesperrt. Wenn das Gerät auf Dampf eingestellt ist (Kontrolleuchte 24 leuchtet), ist das Gerät für die Kaffeezubereitung gesperrt.

EINGEBAUTE SICHERHEITSVORRICHTUNGEN

blinken die Kontrollanzeigen für Kaffeezubereitung (22) und Dampfbetrieb (24) nicht mehr. Den Dampf-/Heißwasser-Drehknopf wieder schließen. Das Gerät ist wieder bereit für die Kaffeezubereitung.

Cappuccino-Schaum Füllen Sie eine Tasse zu ca. 1/3 mit kalter Milch und halten die Dampf-/Heißwasserdüse (5) knapp unter die Milchoberfläche. Führen Sie mit der Tasse kreisende Bewegungen aus, bis sich dichter Schaum gebildet hat. Die Dampf-/ Heißwasserdüse ganz eintauchen, bis die gewünschte Temperatur der Milch erreicht ist (Die Milch sollte nicht sieden !).

Eingebaute Sicherheitsvorrichtungen

Drücken Sie die Taste zum Ein-/Ausschalten des Dampfes (23) und warten Sie, bis die Kontrollanzeige (24) leuchtet. Während dem Aufwärmen blinkt die Kontrollanzeige Dampf. Den Drehknopf (6) entgegen dem Uhrzeigersinn leicht öffnen. Nachdem das Kondenswasser abgelaufen ist, tauchen Sie die Dampfdüse in die zu erwärmende Flüssigkeit tief ein.

Bei geöffneter Servicetür (13) ist das Gerät abgeschaltet und kann nicht betrieben werden. Sind die Brühgruppe (14), der Kaffeesatzbehälter (1) und die Abtropfschale (2) nicht ordnungsgemäß eingesetzt, sind die Funktionen der Maschine gesperrt.

31 Dampf-/Heißwasser-Drehknopf (6) langsam

Elektronische Überwachung des Mahlwerks

bis zum Anschlag öffnen und die Flüssigkeit mit kreisenden Bewegungen von unten nach oben erhitzen. Nach der Erhitzung des Getränkes den Drehknopf wieder zurückdrehen und die Düse (5) mit einem feuchten Lappen reinigen. Achtung !Die Düse ist sehr heiß. Es besteht Verbrennungsgefahr ! Durch erneutes Betätigen der Taste zum Ein-/ Ausschalten des Dampfes (23) wird das Aufheizen für die Dampfzubereitung beendet. Durch Öffnen des Dampf-/HeißwasserDrehnopfes (6) das Gerät solange entlüften (die Pumpe läuft automatisch an), bis aus der Heißwasser-/Dampfdüse (5) Wasser mit einem gleichmäßigen Strahl austritt (siehe „Entlüften“, Seite 56). Ist die Temperatur genug abgesunken,

Sobald der Kaffeebohnenbehälter (10) leer ist, wird der Mahlvorgang nach ca. 20 Sekunden beendet. Der Zustand wird durch die Kontrolleuchte (26) angezeigt. Den Kaffeebohnenbehälter auffüllen. Die Kaffeezubereitung kann anschließend mit der Start-Taste Kaffeezubereitung (21) wieder neu gestartet werden.

Elektronische Überwachung der Saugleistung der Pumpe Sobald der Wasserbehälter leer ist, schaltet das Gerät automatisch ab und die Kontrollanzeige (26) leuchtet.

59 Vollautomatische Temperatursteuerung Diese Steuerung sorgt für die richtige Temperatur bei Kaffee-, Heißwasser- oder Dampfbetrieb. Bei zu hoher bzw. zu tiefer Wassertemperatur wird die Kaffeezubereitung gesperrt. Zusätzlich gibt es einen Sicherheitsthermostaten und einen Überhitzungsschutz.

Steinsicherung Auch beim auserlesensten Kaffee kann es vorkommen, daß sich kleine Steine unter den Bohnen befinden. Um Schäden zu vermeiden, ist das Mahlwerk mit einer Steinsicherung ausgestattet. Sollte ein Stein in das Mahlwerk gelangen, so macht sich dies durch lautes Rattern bemerkbar. Stellen Sie die Maschine sofort ab. Falls Sie nicht abschalten, so stellt das Mahlwerk automatisch nach spätestens 20 Sekunden ab. Wichtig ! Bevor der Stein nicht entfernt wurde, darf die Maschine nicht in Betrieb genommen werden. Es besteht die Gefahr, den Motor zu beschädigen. Wenden Sie sich zur Fehlerbeseitigung an eine autorisierte Servicestelle.

Reinigung und Wartung

REINIGUNG UND WARTUNG Reinigen Sie keine Geräteteile im Geschirrspüler ! Trocknen Sie die Teile immer von Hand ab und nicht im Backofen oder in der Mikrowelle !

Frischwasserbehälter Abtropfschale; Kaffeesatzbehälter Kaffeeauslauf-System; Gehäuse 32 Damit der Serviceraum und die Brühgruppe (14) sauber bleiben, empfehlen wir Ihnen, den Kaffeesatzbehälter (1) mindestens täglich zu leeren.

Frischwasserbehälter (7), Abtropfschale (2), Abtropfgitter (3) und Kaffeesatzbehälter (1) regelmäßig mit einem nicht scheuernden Reinigungsmittel reinigen und anschließend trocknen. 33 Das Kaffeeauslauf-System (4) kann zur

Reinigung entfernt werden. Wenn Sie den Auslauf in Ihre Richtung ziehen, kann er entnommen und mit warmem Wasser gespült werden. Reinigen Sie das Gerät von Zeit zu Zeit mit einem feuchten Tuch und trocknen Sie es anschließend.

Eine stets sauber gehaltene Kaffeemaschine belohnt Sie durch eine optimale Kaffeequalität und wirkt sich vorteilhaft auf die Lebensdauer des Gerätes aus.

Bei jedem Befüllen des Kaffeebohnenbehälters (10) muß auch die Brühgruppe (14) gereinigt werden. Jedoch mindestens einmal wöchentlich ist die Brühgruppe zu reinigen. Vor dem Öffnen der Servicetür (13) muß das Gerät mit dem Netzschalter (19) ausgeschaltet werden. Als erstes werden der Kaffeesatzbehälter (1) und die Abtropfschale (2) entnommen.

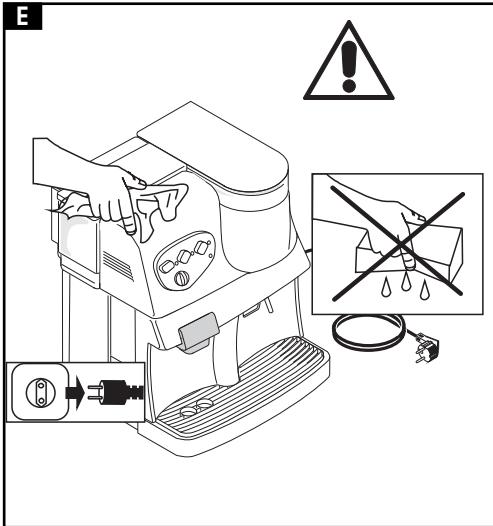

Bevor Sie die Kaffeemaschine reinigen, Gerät ausschalten und den Netzstecker Vor der Reinigung das Gerät abkühlen lassen ! Das Gerät niemals ins Wasser oder in andere Flüssigkeiten tauchen !

34 Brühgruppe (14) am Haltegriff (16) herausnehmen, indem kurz auf die mit „PRESS“ Espresso Italiagedrückt PTY LTD gekennzeichnete-Stelle wird. Die Brühgruppe kann mit warmem Wasser gereinigt www.espressoitalia.com.au werden. Freecall 1300 660 976

60 ACHTUNG ! Es darf kein Spülmittel verwendet werden ! 35 Achten Sie darauf, daß die beiden Chromstahlsiebe frei von Kaffeerückständen sind. Für die Reinigung kann das obere Sieb entfernt werden, indem man mit dem beiliegenden Schlüssel die Kunststoff-Schraube entgegen dem Uhrzeigersinn löst. Nach dem Trocknen das Sieb mit Hilfe des Schlüssels wieder befestigen. 36 Für das Reinigen der Abtropfschale (2) und

des Serviceraumes verwenden Sie ein nicht scheuerndes Reinigungsmittel.

37 Schieben Sie die Brühgruppe (14) am

Haltegriff (16) wieder in das Gerät ein, bis sie einrastet. Schließen Sie die Servicetür (13) und setzen Sie den Kaffeesatzbehälter (1) und die Abtropfschale (2) ein. Drücken Sie beim Einschieben der Brühgruppe niemals auf die mit „PRESS“ gekennzeichnete Stelle. Das Gerät könnte beschädigt werden ! Achtung ! : Bei nicht richtig eingesetzter Brühgruppe (14) blinkt die Kontrollanzeige (26). Die Kaffeemaschine ist für die Kaffeezubereitung gesperrt.

Mahlwerk Nie Wasser ins Mahlwerk einfüllen, es führt zu einem Geräteschaden ! Für die Reinigung verwenden Sie den als Zubehör mitgelieferten Reinigungspinsel. Benutzen Sie kein Wasser oder andere Reinigungsmittel. Das Mahlwerk benötigt keine Wartung. Bei auftretenden Problemen wenden Sie sich an eine autorisierte Servicestelle.

Entkalkung Durch das Entkalken werden Kalkablagerungen an Heizungselementen, Ventilen und anderen

wichtigen Teilen entfernt. Durch rechtzeitiges Entkalken werden die Funktionen dieser Teile aufrecht erhalten. Je nach Kalkhaltigkeit des Wassers ist das Gerät alle drei bis sechs Monate zu entkalken. In Gegenden mit hoher Wasserhärte ist es notwendig, entsprechend häufiger zu entkalken. In Gegenden mit hartem Wasser und zur gleichzeitigen Verbesserung der Kaffeequalität empfehlen wir die Verwendung eines Wasserfilters. Wird ein Wasserfilter benutzt, so verlängern sich die notwendigen Abstände für das Entkalken. Hinweis : Wenn Sie das Entkalken selber durchführen wollen, dann können Sie ein handelsübliches, ungiftiges und unschädliches Entkalkungsmittel für Kaffeemaschinen verwenden. ACHTUNG ! Die Anwendung von Essig kann das Gerät beschädigen! Zum Entkalken gehen Sie wie folgt vor: Bei ausgeschalteter Kaffeemaschine Entkalkerslösung (gemäß Hinweis auf der Verpackung) in den Frischwasserbehälter (7) geben. Ein Gefäß unter die Dampf-/ Heißwasserdüse (5) stellen und den Dampf-/ Heißwasser-Drehknopf (6) entgegen dem Uhrzeigersinn langsam aufdrehen. Das Gerät einschalten und die Entkalkerslösung ca. 1 Minute über die Düse ausfließen lassen. Die Kaffeemaschine durch Betätigen des Netzschalters ausschalten und die Lösung ca. 5 Minuten einwirken lassen. Wiederholen Sie den Vorgang zwei- bis dreimal, bis der gesamte Inhalt des Frischwasserbehälters mit der Entkalkerslösung über die Düse ausgeflossen ist. Nach dem Entkalken den Frischwasserbehälter (7) gut ausspülen und mit frischem Wasser auffüllen. Das Gerät wieder einschalten und die Maschine gut durchspülen, indem Sie das eingefüllte frische Wasser (ca. 2 Liter) über die Dampf-/Heißwasserdüse (5) ausfließen lassen. Durch das Spülen wird verhindert, daß der

61 Geschmack des Kaffees beeinträchtigt wird. Die Kaffeemaschine ist wieder betriebsbereit. Wichtig ! Regelmäßige Entkalkung schützt Ihr Gerät vor teuren Reparaturen. Schäden, die auf Unterlassung der notwendigen Entkalkung, falsche Handhabung oder Nichtbeachten der Betriebsanleitung zurückzuführen sind, fallen nicht unter Garantie.

Aufbewahrung Wir das Gerät längere Zeit nicht benutzt, so schalten Sie es aus, ziehen den Netzstecker und schützen es vor übermäßigem Staub oder Schmutz.

ENTSORGUNG Falls Sie eine Störung mit Hilfe der folgenden Übersicht nicht selber beheben können, wenden Sie sich an autorisierte Servicestelle. Reparaturen am Gerät dürfen nur durch autorisierte Fachleute durchgeführt werden. Durch unsachmäßige Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei nicht fachgerechten Reparaturen kann keine Haftung für evtl. Schäden übernommen werden. In diesem Fall erlischt auch jeglicher Garantieanspruch.

Die Kaffeemaschine an einem trockenen und für Kinder unzugänglichen Ort aufbewahren.

Wartung Die Kaffeemaschine sollte regelmäßig gereinigt und gewartet werden (siehe Seite 60).

Entsorgung Ausgediente Geräte sofort unbrauchbar machen. Den Netzstecker ziehen und das Netzkabel durchtrennen. ACHTUNG ! Vor dem Durchtrennen des Netzkabels unbedingt den Netzstecker ziehen! Ausgediente Kaffeemaschinen sind gemäß den regionalen Vorschriften zu entsorgen bzw. bei einer öffentlichen Sammelstelle abzugeben.

Störungen und deren Behebung Bei Störungen, Defekten am Gerät oder bei einem Verdacht auf Defekt z. B. nach einem Sturz - sofort den Netzstecker ziehen !

Espresso Italia PTY LTD www.espressoitalia.com.au Freecall 1300 660 976

STÖRUNGEN UND DEREN BEHEBUNG Mögliche Ursachen

Das Gerät hat keinerlei Funk- Keine Spannung tion Servicetür (13) ist offen

NOTE Behebung Stecker, Kabel und Sicherung überprüfen Servicetür schließen

Der Brühvorgang startet nicht Die Kontrolleuchte (26) blinkt: Brühgruppe nicht richtig einge- Brühgruppe richtig einsetzen setzt oder nicht verriegelt. Abtropfschale (2) nicht richtig ein- Abtropfschale richtig einsetzen gesetzt Kaffeesatzbehälter (1) nicht richtig Kaffeesatzbehälter richtig einsetzen eingesetzt Die Kontrolleuchte (26) geht an: - Der Kaffeebehälter ist leer. - Den Kaffeebehälter füllen und den Kaffezubereitungszyklus starten. - Der Wasserbehälter ist leer. - Den Wasserbehälter füllen, dann den Kreislauf füllen und den Kaffezubereitungszyklus starten. Die Temperatur-Kontrollanzeige Entlüften Sie das Gerät (siehe Seifür Kaffeezubereitung (22) und te 56) Dampf blinkt: Nach der Dampfentnahme wurde nicht/nicht ausreichend entlüftet. Kein Heißwasser / Dampf

Dampfdüse (5) verstopft

Mit einer dünnen Nadel die Öffnung durchstoßen

Der Kaffee fließt zu schnell

Auf feinere Mahlung einstellen - z. B. von 8 auf 6

Der Kaffee fließt zu langsam Zu feine Mahlung

Auf gröbere Mahlung einstellen z. B. von 8 auf 9

Temperatur-Kontrollanzeige für Warten, bis die Kontrollanzeige Kaffeezubereitung (22) blinkt konstant leuchtet

Kaffee hat keine Crema

Ungeeignete Kaffeemischung Kaffeesorte wechseln Kaffee ist nicht mehr röstfrisch - Mahlgrad ändern zu fein bzw. zu grob gemahlen

Die Aufheizzeit verlängert Das Gerät ist verkalkt sich bzw. die Warm-Wassermenge wird geringer.

Das Gerät gemäß der Anweisung auf Seite 60 entkalken

Die Brühgruppe kann nicht Die Brühgruppe ist nicht in Grun- Das Geräteinschalten, Servicetür entnommen werden dstellung schliessen. Das Gerät geht selbständig in Grunstellung.
