BEDIENUNGSANLEITUNG LD640DT OKI

Website: www.oki.se Tel: 55-11-3444-6747 (Grande São Paulo) 0800-11-5577 (Demais localidades) Fax: 5511-3444-3501 e-mail: okiserv@okidata.com.br http://WWW.OKIPRINTINGSOLUTIONS.COM Oki Data (Singapore) Pte. Ltd. 438A Alexandra Road #02-11/12, Lobby 3, Alexandra Technopark Singapore(119967) Tel:(65) 6221 3722 Fax:(65) 6594 0609 http://www.okidata.com.sg LD630D/LD640D Bedienungsanleitung VORWORT Es wurden alle Anstrengungen unternommen, um sicherzustellen, dass die in diesem Dokument enthaltenen Informationen vollständig und richtig sind und dem aktuellsten Stand entsprechen. Der Hersteller übernimmt keinerlei Verantwortung für die Konsequenzen von Irrtümern außerhalb der Kontrolle des Unternehmens. Der Hersteller kann weiterhin nicht garantieren, dass Änderungen der Software und Ausrüstung anderer Hersteller, auf die in diesem Handbuch Bezug genommen wird, nicht die Anwendbarkeit der Informationen in diesem Handbuch beeinflussen. Die Erwähnung von Softwareprodukten anderer Firmen beinhaltet nicht notwendigerweise deren Unterstützung. Obwohl größte Sorgfalt darauf verwendet wurde, die hierin enthaltenen Informationen so akkurat und hilfreich wie möglich weiterzugeben, übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit und Vollständigkeit. Oki Data Corporation, alle Rechte vorbehalten. Nicht autorisiertes Kopieren, Übertragen, Übersetzen oder damit verbundene Handlungen sind untersagt. Bevor irgendeine der oben beschriebenen Handlungen ausgeführt wird, muss die schriftliche Genehmigung der Oki Data Corporation eingeholt werden. © 2012 Oki Data Corporation OKI ist ein eingetragenes Warenzeichen der Oki Electric Industry Co., Limited. Energy Star ist eine Marke der United States Environmental Protection Agency. Microsoft, Windows, Windows Server und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation. Apple, Macintosh, Rosetta, Mac und Mac OS sind eingetragene Warenzeichen der Firma Apple Inc. Andere Produkt- und Markennamen sind eingetragene Marken oder Marken der jeweiligen Unternehmen. Als Mitglied im Energy Star Programm, hat der Hersteller sichergestellt, dass dieses Produkt die Energy Star-Richtlinien zur Energieeffizienz erfüllt. Dieses Produkt entspricht den Anforderungen der Richtlinien des EU-Rates 2004/108/EC (EMV), 2006/95/EC (LVD) und 1999/5/EC (R&TTE), ggf. ergänzt, in der Angleichung der Rechtsvorschriften der Mitgliedsstaaten in Bezug auf elektromagnetische Verträglichkeit, die Niederspannung und Funk- & Telekommunikationsanlagen. Die folgenden Kabel wurden genutzt, um zu bestimmen, ob dieses Produkt die EMV-Richtlinie erfüllt Andere 2004/108/EC -Übereinstimmungen und Konfigurationen als diese können die Konformität beeinflussen. KABELTYP LÄNGE (METER) Netz 1,8 USB 1,8 Serielle 1,8 Parallel 1,8 LAN 3,0

ADER ABSCHIRMUNG HERSTELLER OKI Data Corporation, 4-11-22 Shibaura, Minato-ku, Tokyo 108-8551, Japan Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler vor Ort.

IMPORTEUR FÜR EU-/AUTORISIERTE VERTRETUNGEN

OKI Europe Limited (handeltreibend als OKI Printing Solutions) Blays House Wick Road Egham Surrey, TW20 0HJ Vereinigtes Königreich Sollten Sie Fragen zu Vertrieb, Support oder allgemeiner Art haben, wenden Sie sich an Ihren Händler vor Ort.

LD630D/LD640D ■ Betriebsanleitung ※ Betriebsanleitung & Sicherheitsmaß nahmen Dieses Benutzerhandbuch enthält grundlegende Informationen zur Verwendung des Produkts sowie für evtl. nötige Notfallmaß nahmen. ※ Die folgenden, diversen Handbücher enthalten detailliertere Angaben zu verschiedenen, technischen Themenbereichen und Problemstellungen.

1. Windows-Treiber Handbuch

Dieses Handbuch stellt Informationen bzgl. der Installationsvorschriften und der Hauptfunktionen des Windows-Treibers zur Verfügung.

2. Vereinheitlichtes Label-Utility-II-Handbuch

Dieses Handbuch gibt Auskunft über die Verwendung der Software zur Funktionsauswahl dieses Produkts oder zur Anpassung der Betriebsmodi etc.

3. Programmierhandbuch (SLCS)

Dieses Handbuch hält Informationen bezüglich der Etikettendruckbefehle bereit.

4. Handbuch zum Download der True Fonts

Dieses Handbuch gibt Aufschluss darüber, wie der Font-Downloader zum Downloaden der True Fonts (Schriften) funktioniert und wie man diese mit dem Gerät verwendet.

5. Handbuch Netzwerk-Interface

Dieses Handbuch stellt Informationen zur Konfiguration und zur Verwendung der Ethernet-Schnittstelle zur Verfügung.

6. Handbuch Netzwerk-Konfigurations-Tool

Dieses Handbuch stellt Informationen zur Verwendung des Netzwerk-KonfigurationsTools zur Verfügung, mit dem die Konfiguration der Ethernet-Schnittstelle an diesem Produkt vorgenommen wird. Wir bei Oki Data sind fortwährend bemüht, die Funktionalität und die Qualität all unserer Produkte zu erhöhen und zu verbessern. Demzufolge können sich Produktspezifikationen oder/und Inhalte in diesem Benutzerhandbuch ohne vorherige Mitteilung jederzeit ändern. Rev. 1.0

LD630D/LD640D ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Die Nichtbeachtung der folgenden Anweisungen kann zu schweren Verletzungen und Tod führen. Nie mehrere Geräte in eine Mehrfachsteckdose. Nur den mitgelieferten Adapter verwenden.

• Kann zu Ü berhitzung und Feuer führen.
• Nassen/schmutzigen Stecker vor Gebrauch trocknen/säubern.
• Wenn Stecker nicht richtig passt, Stecker nicht einstecken.
• Nur genormte Mehrfachsteckdosen verwenden.

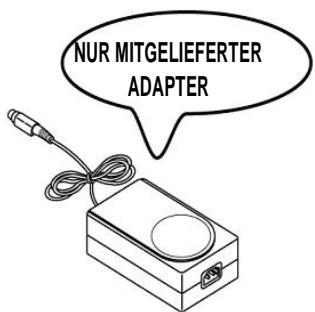

• Die Verwendung anderer Adapter ist gefährlich. NUR MITGELIEFERTER ADAPTER VERBOTEN Nicht am Kabel ziehen, um Stecker herauszuziehen.
• Das Kabel könnte beschädigt werden. Dies kann zu Feuer oder Druckerausfall führen. VERBOTEN Niemals mit nassen Händen Stecker anfassen.
• Anderenfalls besteht die Gefahr eines elektrischen Schlags. VERBOTEN Kunststoffverpackung von Kindern fernhalten.
• Anderenfalls könnte Erstickungsgefahr bestehen. VERBOTEN Kabel niemals stark biegen oder schwere Objekte darauf abstellen.
• Ein beschädigtes Kabel kann zu Bränden führen. VERBOTEN Rev. 1.0 VERBOTEN

LD630D/LD640D VORSICHT Die Nichtbeachtung der folgenden Anweisungen kann zu leichten Verletzungen und Sachschäden führen. Achten Sie darauf, sich beim Ö ffnen und Schließ en der Papierabdeckung nicht die Finger einzuklemmen. Achten Sie auß erdem darauf, dass die Papierabdeckung nicht herunterrutscht und fällt. Sollten vom Drucker unnormale Rauch-, Geruchsoder Geräuschentwicklungen ausgehen, den Drucker von der Netzversorgung trennen, bevor diefolgenden Maß nahmen ergriffen werden:

• Drucker ausschalten und Netzversorgung trennen.
• Nach Abklingen der Rauchentwicklung, an den Händler wenden, um eine Reparatur vornehmen zu lassen. MECHANISCHE GEFAHR STECKER ZIEHEN DRUCKER Drucker auf einer stabilen Oberfläche aufstellen.
• Anderenfalls könnte der Drucker herunterfallen und zu Personen- und Sachschäden führen. Nur genehmigtes Zubehö r verwenden. Keine Demontage/Reparatur/Modifikation vornehmen.
• Für derartige Arbeiten den Händler aufsuchen.
• Die Schneide des automatischen Abschneiders nicht berühren. DRUCKER DEMONTAGE VERBOTEN VERBOTEN DRUCKER Niemals Wasser oder Fremdgegenstände in den Drucker eindringen lassen. Drucker nicht verwenden, wenn kaputt. Dies kann zu Bränden und elektrischem Schlag fü hren.

• Sollte dies geschehen, Drucker ausschalten und von der Netzversorgung trennen und an Händler wenden.

• Drucker ausschalten, von der Netzversorgung trennen un d an Händler wenden. VERBOTEN Rev. 1.0 STECKER DRUCKER ZIEHEN

DRUCKER HÄ NDLER LD630D/LD640D ■ Weitere Vorschriften Das Copyright dieses Benutzerhandbuchs sowie verschiedener, anderer Handbücher liegt bei der Oki Data Corporation. Jegliches Kopieren oder Konvertieren, sowie Speichern in elektronischer Firmware ist ohne die ausdrückliche, schriftliche Genehmigung der Oki Data Corporation strengstens verboten. Die Verwendung der in diesem Handbuch enthaltenen Daten und Informationen unterliegt keiner patentrechtlichen Haftung. Dieses Handbuch wurde mit größ tmöglicher Sorgfalt im Detail erstellt, kann aber dennoch bestimmte Fehler oder/und Säumnisse enthalten. Die Oki Data Corporation. kann nicht gesetzlich haftbar für Schäden gemacht werden, die auf der Verwendung von Informationen in diesem Handbuch beruhen. Die Oki Data Corporation. und ihre Tochtergesellschaften sind nicht gesetzlich haftbar (Vereinigte Staaten ausgenommen) für irgendwelche Schäden, Verluste, Kosten oder/und Aufwendungen zu machen, die aufgrund von Ausfällen, Fehlfunktionen oder/und Fehlgebrauch auftreten, weil die Vorschriften zur Wartung bzw. Handhabung, die von der Oki Data Corporation. zur Verfügung gestellt werden, missachtet wurden. Gleiches gilt für unbefugte Veränderungen, Reparaturen oder Modifikationen am Gerät durch den Anwender selbst oder etwaige Drittparteien. Die Oki Data Corporation. ist nicht für Schäden oder Probleme haftbar zu machen, die auf der Verwendung von (alternativen) Teilen beruhen, die keine originalen Produkte von Oki Data sind bzw. nicht zugelassen sind. Rev. 1.0

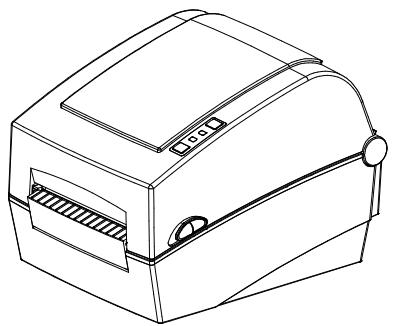

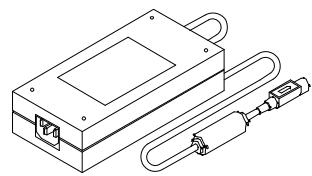

1. Bestätigung des Inhalts

Die folgenden Einzelteile sollten alle in der Verpackung des Druckers enthalten sein. Setzen Sie sich mit dem Händler in Verbindung, bei dem Sie das Gerät erworben haben, wenn irgendeine Komponente beschädigt sein sollte oder fehlt. LD630D/LD640D Netzanschluß kabel AC-Adapter (Wechselstrom)

Benutzerdokumente (Bedienungsanleitung, Betriebssicherheit,Garantie) Rev. 1.0

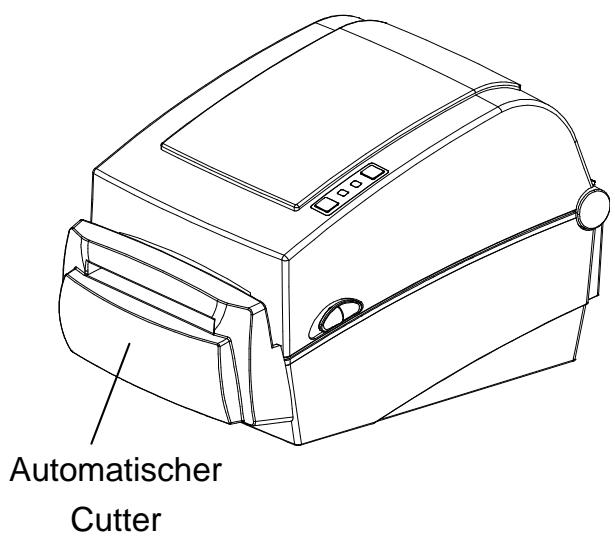

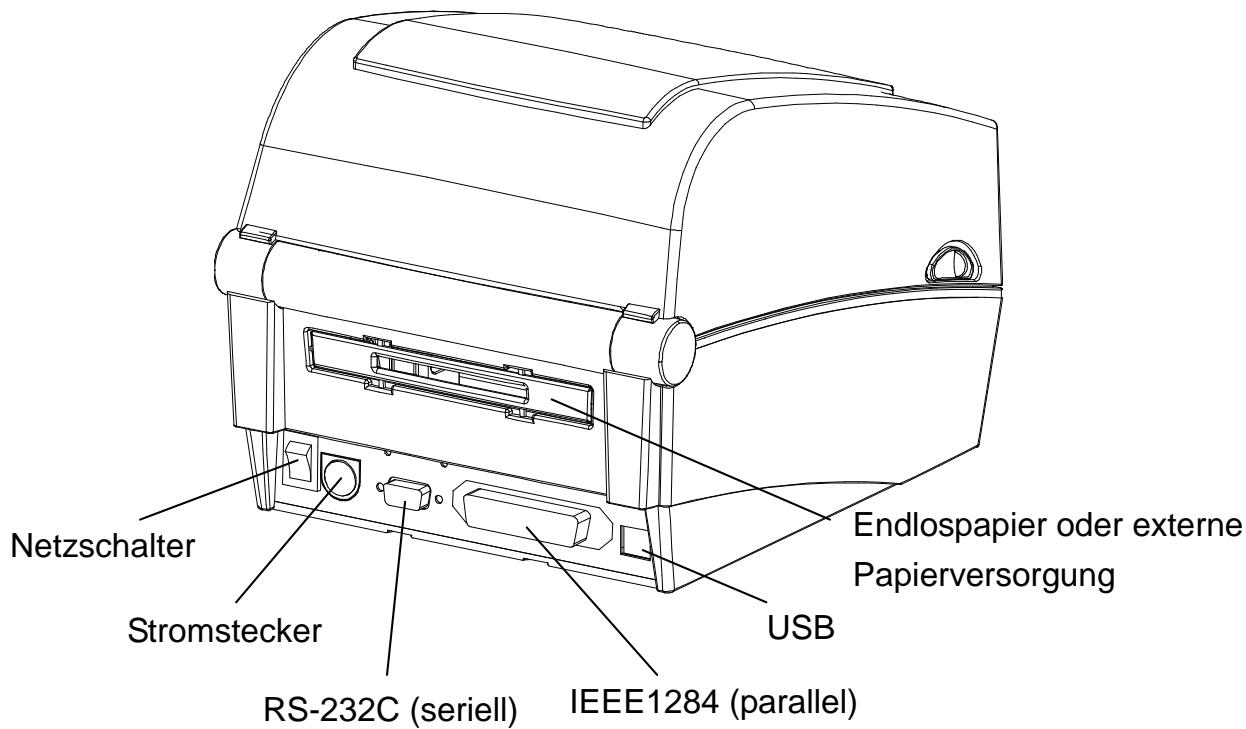

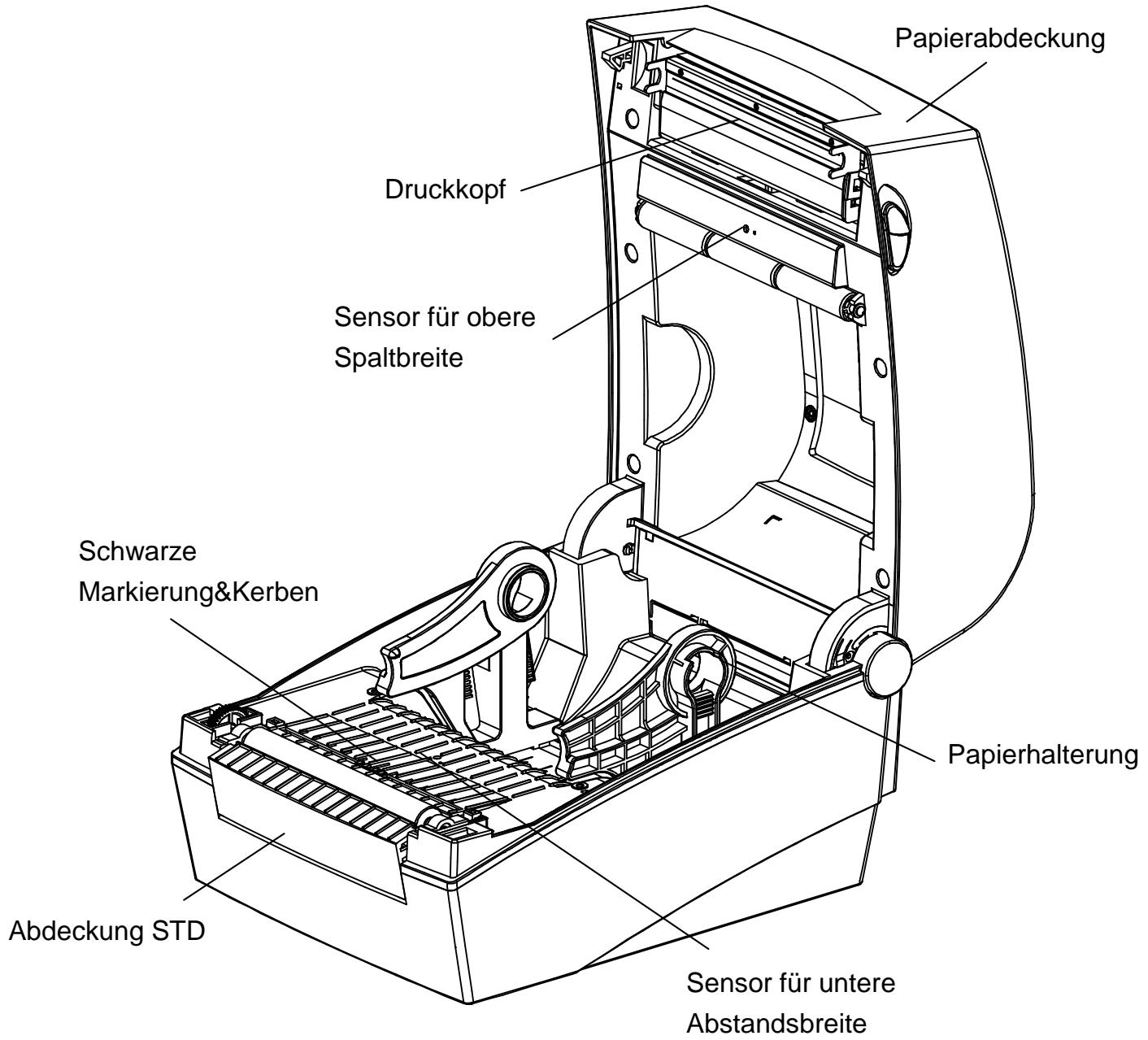

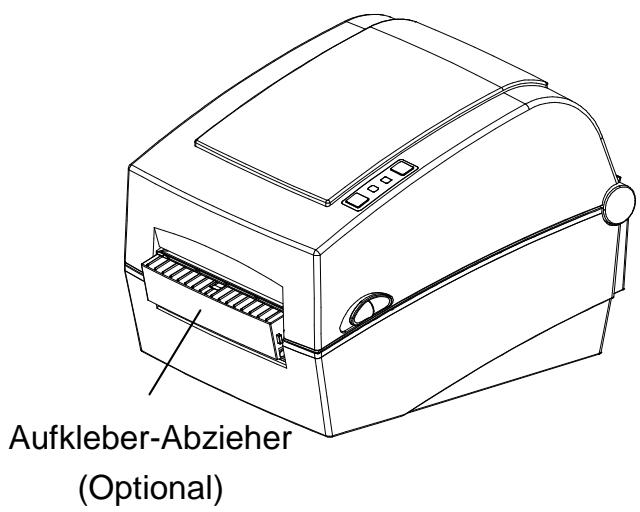

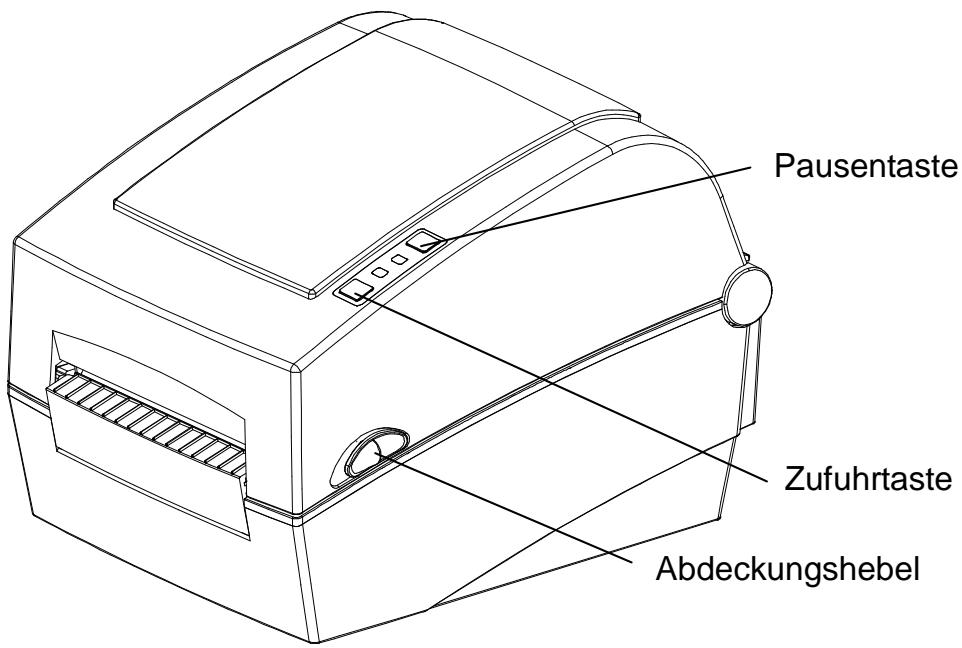

2. Bezeichnungen der Produkt-Einzelteile

Pausentaste Zufuhrtaste Abdeckungshebel Papierabdeckung Druckkopf Sensor für obere Spaltbreite Schwarze Markierung&Kerben Papierhalterung Abdeckung STD Sensor für untere Abstandsbreite Rev. 1.0

3. Installation & Verwendung

※ ACHTUNG - Passen Sie auf, dass Sie sich nicht die Finger beim Ö ffnen- oder Schließ en der Papierabdeckung einklemmen. Ö ffnen Sie die Papierabdeckung vollständig, bis sie in der geöffneten Position einrastet. - Wenn Sie Papier auf Rollen einlegen, achten Sie darauf, dass Ihre Finger nicht zwischen der Rolle und dem Papierhalter eingeklemmt werden. - Berühren Sie das Schneidewerkzeug nicht mit Ihren Händen und legen Sie keine Gegenstände in das Schneidegerät. Dies könnte zu Verletzungen führen. 3-1 Stromanschluss Verbinden Sie den Drucker mit der Stromquelle – wie unten angezeigt. AUS Netzschalter AC-Adapter (Wechselstrom) Netzanschluß kabel

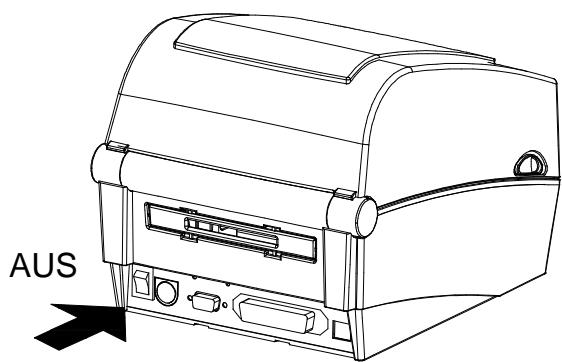

1) Stellen Sie den Netzschalter des Druckers aus.

2) Ü berprüfen Sie, ob die Voltleistung des AC-Adapters gleich hoch wie die der

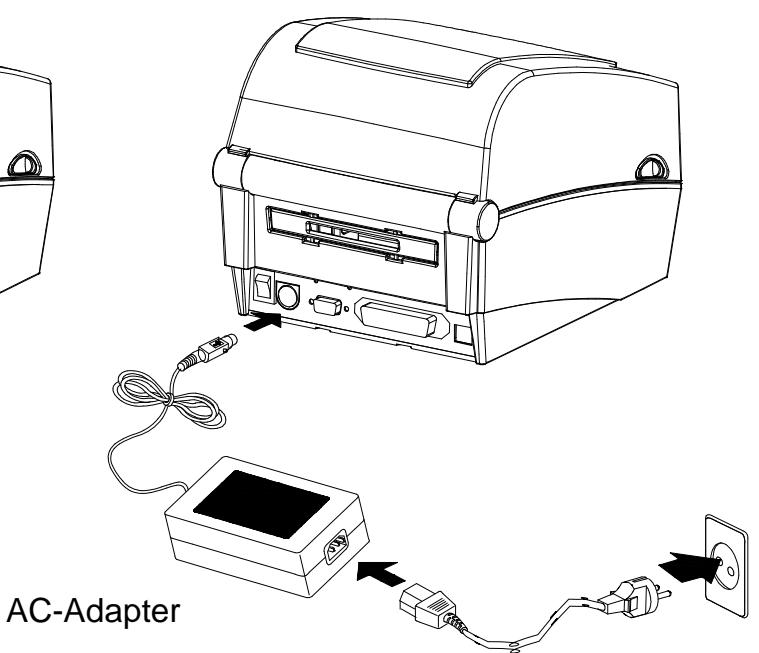

3) Stecken Sie den Stecker des Wechselstrom-Adapters in den Stromanschlussbuchse

4) Schließ en Sie das Netzkabel an den AC-Adapter an.

5) Schließ en Sie das Netzkabel an eine Stromquelle/Steckdose an.

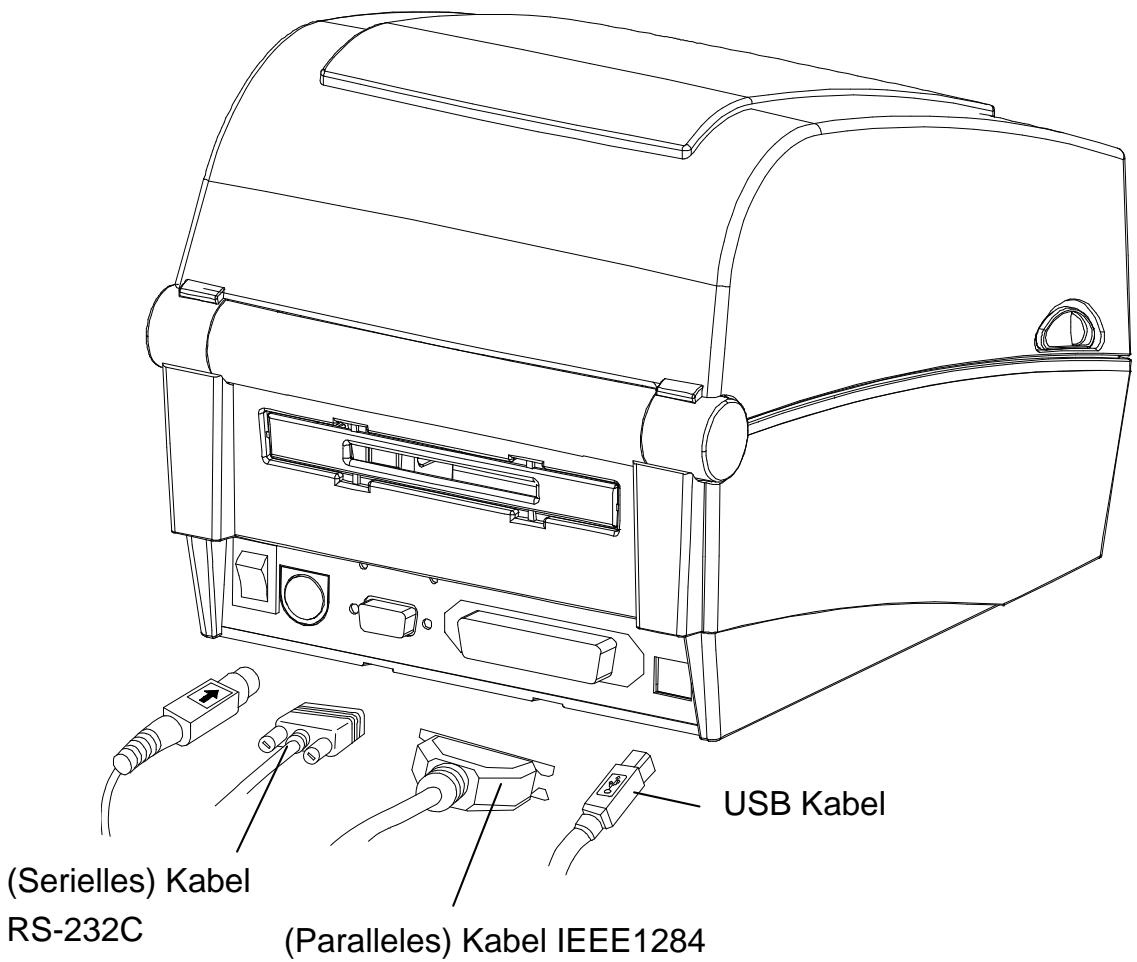

LD630D/LD640D 3-2 Interface Kabelverbindung 3-2-1 Standardmodell Schließ en Sie das Interface-Kabel wie unten gezeigt an. Dieser Drucker unterstützt die folgenden Standard-Kommunikationsschnittstellen. - (Serielles) Kabel RS-232C - (Paralleles) Kabel IEEE1284 - USB-Kabel Typ B USB Kabel (Serielles) Kabel RS-232C (Paralleles) Kabel IEEE1284

1) Schalten Sie den Netzschalter aus.

2) Schließ en Sie das Kommunikations-Kabel an den zu verwendenden

Kommunikations-Port des Druckers an. - Schließ en Sie das serielle RS-232C Kabel an die SERIELLE Schnittstelle an. und ziehen Sie die Schraube an beiden Seiten fest. Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80 Metern. - Schließ en Sie das (parallele) Kabel IEEE1284 an den PARALLELEN Port an. und befestigen Sie die Clips auf beiden Seiten. Dieser Port erfordert ein abgeschirmtes Kabel mit Ferrit-Kern und einer Länge von unter 1,80 Metern. - Schließ en Sie USB Kabel des Typs B an den USB-Port an. Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80 Metern. Rev. 1.0

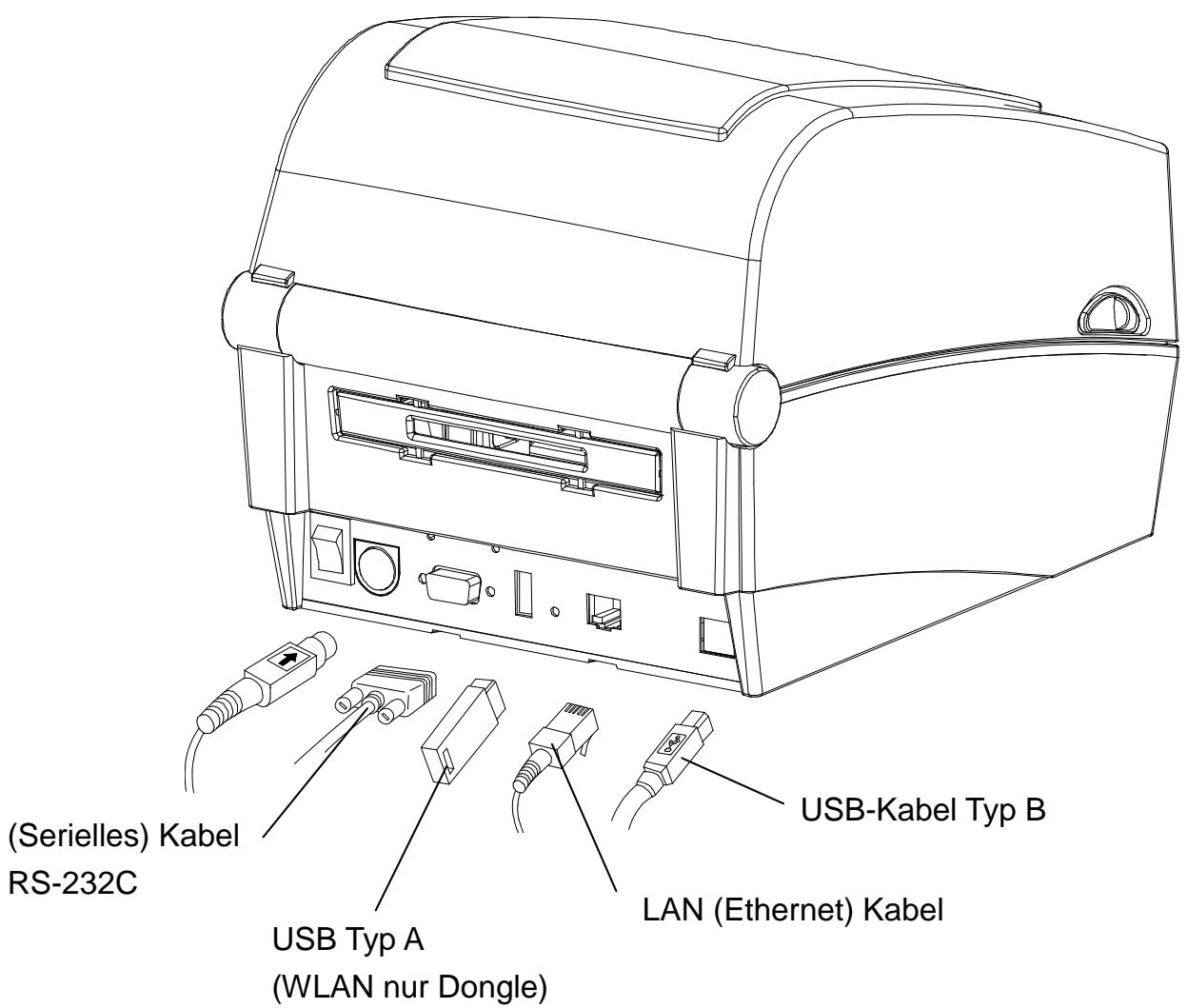

LD630D/LD640D 3-2-2 Ethernet-Modell Schließ en Sie das Interface-Kabel wie unten gezeigt an. Dieser Drucker unterstützt die folgenden Standard-Kommunikationsschnittstellen.

(Serielles) Kabel RS-232C LAN (Ethernet) Kabel USB Typ A (WLAN nur mit Dongle) USB-Kabel Typ B USB-Kabel Typ B (Serielles) Kabel RS-232C LAN (Ethernet) Kabel USB Typ A (WLAN nur Dongle)

1) Schalten Sie den Netzschalter aus.

2) Schließ en Sie das Kommunikations-Kabel an den zu verwendenden KommunikationsPort des Druckers an.

- Schließ en Sie das serielle RS-232C Kabel an die SERIELLE Schnittstelle an. und ziehen Sie die Schraube an beiden Seiten fest. Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80 Metern. - Verbinden Sie das LAN-Kabel (Ethernet) mit dem ETHERNET-Port. Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 3,00 Metern. - Schließ en Sie USB Typ A (WLAN nur Dongle) am Host-Port an. - Schließ en Sie ein USB-Kabel des Typs B an den USB-Port an. Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80 Metern. Rev. 1.0

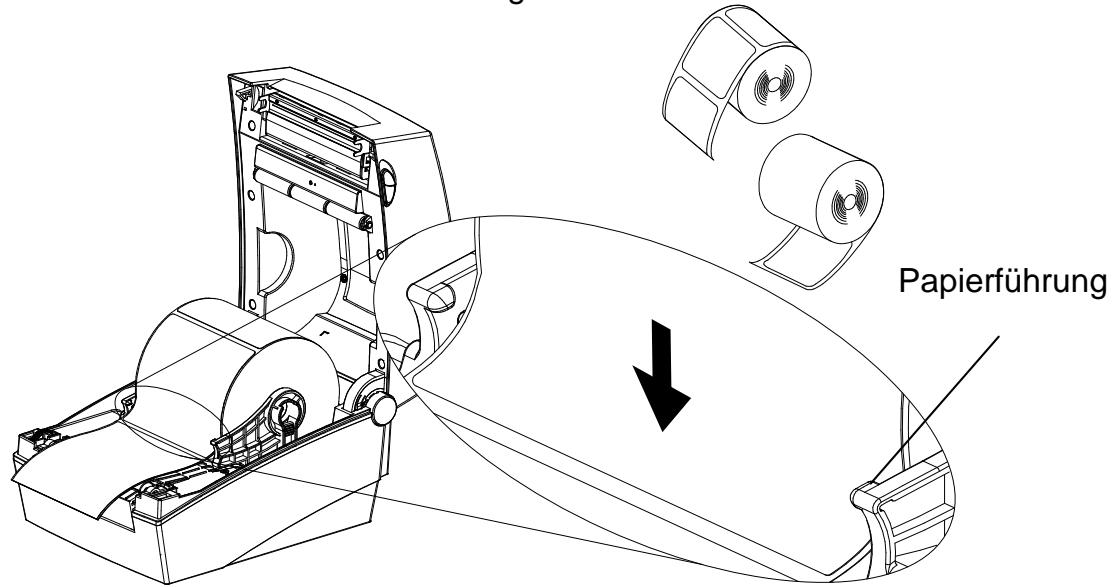

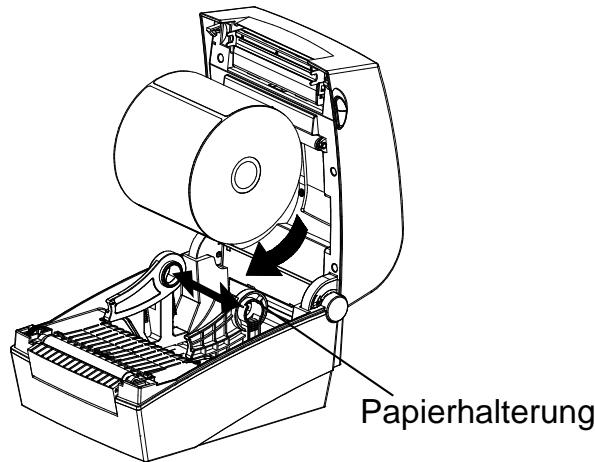

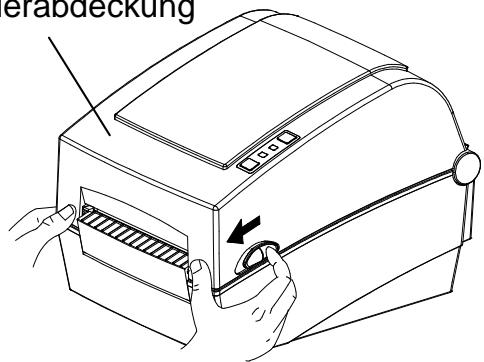

1) Ö ffnen Sie die Papierabdeckung.

2) Spreizen Sie die Papierhalterung und

führen Sie das Papier ein. Papierabdeckung Papierhalterung

3) Ziehen Sie am Papier, bis es vorne am Drucker herausragt. Drücken Sie das Papier

unter beide Papierführungen.

• Gleichgültig, ob das Papieretikett nach innen oder nach auß en zeigt, seine zu bedruckende Seite muss nach oben zeigen. Papierführung

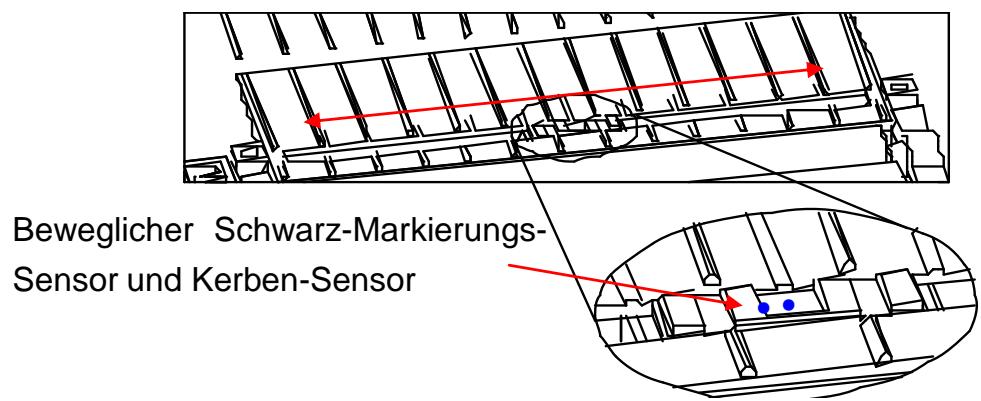

4) Wenn Sie eine Papierrolle mit Schwarzer Markierung oder Einkerbungen

verwenden, heben Sie bitte das Papier an und bringen Sie die Sensor-Position in Ü bereinstimmung mit der schwarzen Markierung oder der Kerbe. Beweglicher Schwarz-MarkierungsSensor und Kerben-Sensor

5) Schließ en Sie die Papierabdeckung, bis Sie ein klickendes Geräusch vernehmen.

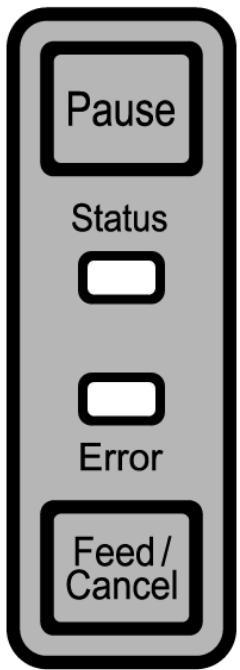

LD630D/LD640D 3-4 Tasten und LEDs 3-4-1 Tastenfunktionen Druckerstat us vor dem Betrieb Taste Zufuhr/ Löschen Pause Betriebsverfahren Modus Druckerbetrieb

• Legen Sie Strom an, Energie AUS Standby Druck Standby Druck Während des Druckes Während des Druckes Rev. 1.0 Drücken Drücken

während Sie die Taste drücken.

• Halten Sie die Taste für ungefähr fünf Sekunden gedrückt.
• Drücken Sie die Taste gefühlvoll und lassen Sie sie sofort wieder los
• Drücken Sie die Taste 2

Drücken Sekunden lang und halten Sie sie gedrückt Modus Druckerselbsttest. Zufuhr-Modus Stand-alone Konfigurationsmodus

• Drücken Sie die Taste gefühlvoll und lassen Sie sie sofort wieder los Modus Druckvorgang Abbrechen

• Drücken Sie die Taste Drücken gefühlvoll und lassen Sie sie sofort wieder los Modus Druckvorgang pausieren

LD630D/LD640D 3-4-2 LED Anzeige für verschiedene Druckerzustände Status LED Fehler-LED Druckerstatus Farbe Status Farbe Status Grün Ein Grün Ein Druck-StandbyModus ROT Ein Rot Ein Error-Modus Band nicht erkannt Rot Ein Orange Ein Error-Modus Papierstau (Abstand/schwarze Markierung wird nicht erkannt) Rot Ein Grün Blinken Error-Modus Ü berhitzter Druckknopf Rot Ein Rot Blinken Error-Modus Abdeckung geöffnet Rot Ein Orange Blinken Error-Modus Kein Papier Rot Ein

Aus Error-Modus Kalibrierung des Mediums fehlgeschlagen Rot Blinken Rot Blinken Error-Modus Störung automatischer Cutter Mitteilung Modus wird umgeschaltet Mitteilung Modus wird umgeschaltet Druck-Standby-Modus Orange Ein Orange Ein Grün Blinken Rot Ein Grün Blinken Grün Blinken Warte auf Eingabe Modus Abdeckung geschlossen. Warte auf Tasteneingabe Grün Ein Rot Blinken Warte auf Eingabe Modus Druck abbrechen. Warte auf Tasteneingabe Rev. 1.0 Warte auf Eingabe

Druck wird vorübergehend pausiert. Warte auf Tasteneingabe LD630D/LD640D 3-5 Testdruck 3-5-1 Drucken mit Windows-Treiber

1) Installieren Sie den Windows Treiber.

Schlagen Sie ggf. im „Windows Treiberhandbuch“ auf der CD für das Installationsverfahren nach.

2) Stellen Sie den "Port" des Windows-Treibers auf das passende Interface, das

verwendet werden soll, ein. Ziehen Sie ggf. das „Ethernet-InterfaceBenutzerhandbuch“ auf der CD zu Rate, wenn Sie eine Ethernet-Schnittstelle verwenden.

3) Drucken Sie die Testseite mit der Funktion „Drucktest-Seite“ des Windows-Treibers aus.

3-5-2 Drucken mit dem Etiketten-Design-Programm - Das Etiketten-Design-Programm ist auf der CD enthalten.

1) Installieren Sie das Etiketten-Design-Programms.

2) Sehen Sie ggf. im "Handbuch für das Etiketten-Design" nach, das auf der CD enthalten

ist und stellen Sie das Interface ein.

3) Drucken Sie die Testseite, nachdem Sie ein Etikett entworfen haben.

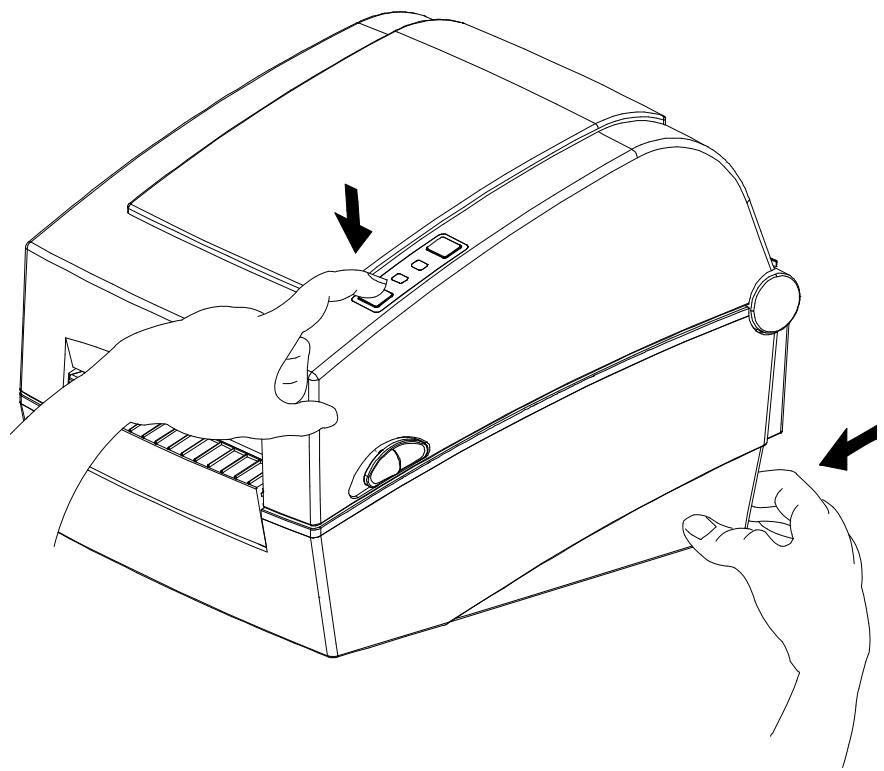

Der Selbsttest überprüft, ob es mit dem Drucker irgendwelche Probleme gibt. (Benutzer/innen können diesen Prozess nicht durchführen, wenn sie die Abziehfunktion des Druckers nutzen). Wenn der Drucker nicht richtig funktioniert, kontaktieren Sie einen autorisierten Händler. Der Selbsttest überprüft Folgendes:

1) Ü berprüfung, ob die Papierrolle richtig angebracht worden ist.

2) Schalten Sie die Stromversorgung ein, während Sie die FEED-Taste gedrückt halten.

Der Selbsttest beginnt. (Es dauert ca. 5 Sekunden, bis der Selbsttest beginnt)

3) Der Selbsttest druckt die derzeitigen Einstellungen der Druckerkonfiguration aus.

4) Nachdem die Ergebnisse des Selbsttests ausgedruckt sind, geht der Drucker wieder

zurück in den Druck-Standby-Modus. Rev. 1.0

5. Detaillierte Funktionen

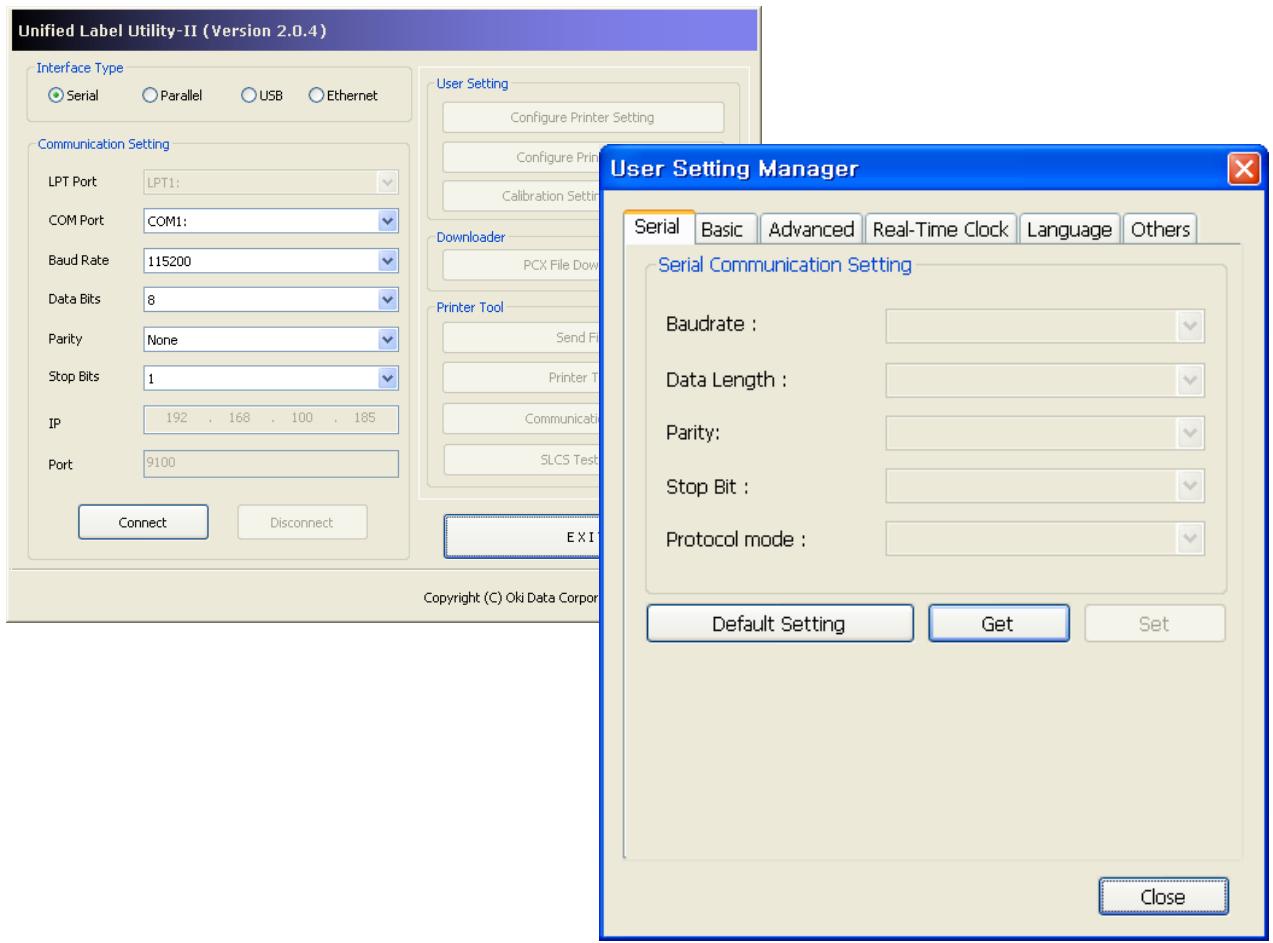

5-1 Drucker mithilfe des Dienstprogramms einstellen Verschiedene Druckereinstellungen können mit dem Dienstprogramm (vereinheitlichtes Etiketten-Dienstprogramm-II) geändert werden. Folgende Funktionen können mit dem Dienstprogramm verwendet werden:

1) Serielle Kommunikationseinstellungen

Handshake, Stop bit, Data bit, Parität, und Baud-Rate können konfiguriert werden.

2) Grundeinstellungen Drucker

Papierformat, Druckgeschwindigkeit und Dichte, Papiersorte und Verwendung des Bandes können konfiguriert werden.

3) Spracheinstellung

Code-Seite kann konfiguriert werden.

4) Manuelle Kalibrierungsfunktion für den Medien-Sensor

Diese Funktion kann verwendet werden, um einen speziellen Papiertypus oder ein auß ergewöhnliches Material zu erkennen, das durch die automatische Kalibrierung nicht erkannt wird. Siehe Seite "Manueller Kalibrierungsmodus" für mehr Details

5) Es sind noch weitere Funktionen für den Druckertest verfügbar.

Für genauere Informationen siehe "Handbuch Vereinheitlichtes Etiketten-Dienstprogramm", das auf der CD enthalten ist. Rev. 1.0

LD630D/LD640D 5-2 Stand-alone Konfigurationsmodus Mithilfe der Tasten und des LED-Status können verschiedene Modi aufgerufen werden. 5-2-1 Wie man den Stand-Alone-Konfigurationsmodus startet

• Der Druckermodus wechselt in den Modus für die Druckereinstellungen, wenn die Pausentaste für zwei Sekunden gedrückt wird, der Drucker im Druck-Standby-Modus ist.
• Beide LEDs leuchten nun orange und der Drucker wird auf Stand-Alone eingestellt Konfigurationsmodus
• Wenn der Drucker in diesem Modus ist, ändern sich die Status- und Fehler-LEDs nacheinander.
• Wenn die Zufuhrtaste während einer bestimmten Farbkombination gedrückt wird, wird die entsprechende Betriebsart des Druckers ausgewählt. 5-2-2 Auflistung der unterstützten Funktionen Status LED Fehler-LED Sequenznummer Farbe Status Farbe Status

Orange Ein Orange Viermaliges Blinken Viermaliges Blinken Druckbetrieb KonfigurationsInformation ausdrucken. Dateiliste ausdrucken Rot Viermaliges Blinken Auf Werkseinstellung zurücksetzen Grün Viermaliges Blinken Automatische Kalibrierung des Abstandssensors Orange Viermaliges Blinken Automatische Kalibrierung B/M Sensor Viermaliges

Grün Viermaliges Blinken Demomodus Orange Viermaliges Blinken

Rot Viermaliges Blinken Objekt löschen

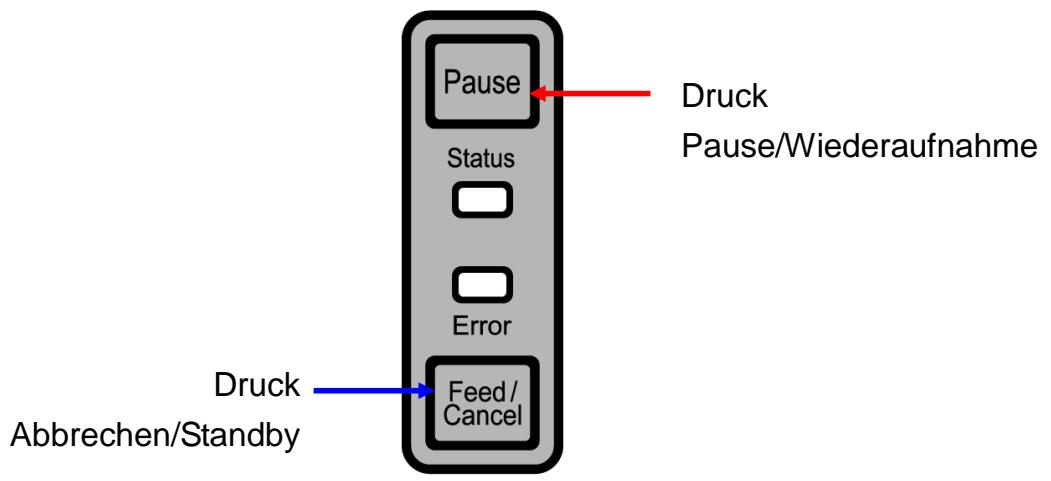

Blinken Daten-Dump-Modus LD630D/LD640D 5-3 Pause/Abbrechen Während des Druckens mehrerer Drucker-Jobs können die Tasten "Pause" und "Abbrechen" vorübergehend verwendet werden, um den Druckvorgang zu stoppen bzw. ganz abzubrechen. Druck Pause/Wiederaufnahme Druck Abbrechen/Standby 5-3-1 Funktion Pause/Wiederaufnahme

1) Durch Drücken der Pausen-Taste während des Etikettendrucks

2) wird der Drucker nach Beendigung des aktuellen Etiketts in den Pausenmodus versetzt

und der LED-Status ist folgender: - Status LED: Grünes Blinken - Fehler LED: Rot Ein

3) Während der Druckjob pausiert wird, können Sie die Pausentaste erneut betätigen, um

den Druck wieder aufzunehmen. 5-3-2 Druck abbrechen

1) Befindet sich der Drucker im Etikettendruckmodus und/oder im Pausenmodus, wird

durch Drücken der Taste "Abbruch" der Modus zum Abbruch des Drucks eingeleitet.

2) Folgende Vorgänge laufen in diesem Modus ab.

- Jeder Etikettendruckvergang wird abgebrochen - Alle Daten im Datenpuffer des Druckers werden gelöscht. - Alle empfangenen Daten werden gelöscht.

3) Der LED-Status im Druckabbruch-Modus kann wie folgt sein.

- Status LED: Grün Ein - Fehler LED: Rotes Blinken

4) Drücken Sie im Druckabbruchsmodus die Taste "Abbrechen" erneut, um in den DruckStandby-Modus zu gelangen.

LD630D/LD640D 5-4 Medien-Kalibrierung Dieser Drucker wurde darauf ausgelegt, dass die gängigen Abstände von Druckerpapier erkannt werden können; allerdings werden gelegentlich die Abstände nicht erkannt, so dass weiter Papier zugeführt wird, wenn Spezialpapier verwendet wird. In diesem Fall starten Sie die Automatische Kalibrierung, damit der Drucker den Abstand erkennt. Ihr OkiDatendrucker bietet verschiedene Methoden zur Kalibrierung, um vielerlei Spezialpapierarten aufnehmen zu können. 5-4-1 Informationen zur Medien-Kalibrierung

• Diese Funktion wird verwendet, um die Empfindlichkeit des Papiererkennungssensors für eine präzise Druckposition einzustellen und der Vermessung der tatsächlichen Papierlänge.
• Einstellung Sensorempfindlichkeit - Dies dient dem Auffinden des Erkennungsmerkmals (Lücke/Schwarze Markierung/Kerbe) der Etiketten
• Vermessen der Papierlänge - Die genaue Länge wird für die Drehung der Druckausrichtung benötigt. - Der Zweck besteht darin, einen Wechsel der Papiersorte zu erkennen. 5-4-2 Wann wird die Medien-Kalibrierung benötigt?
• Wenn der Drucker zum ersten Mal in Betrieb genommen wird
• Wenn das neu eingebrachte Papier eine andere Papiersorte ist
• Wenn Druckposition nicht genau ist oder der Drucker nicht an der richtigen Stelle anhält 5-4-3 Wie man eine Medien-Kalibrierung durchführt
• Die folgenden vier Methoden der Medien-Kalibrierung können, je nach Umstand, eingesetzt werden. - Intelligente Medienerkennung - Automatischer Kalibrierungsmodus für den Abstandssensor - Automatischer Kalibrierungsmodus für die Schwarze Markierung - Manueller Kalibrierungsmodus
• Warum werden mehrere Methoden für die Kalibrierung zur Verfügung gestellt? - Für die Medien-Kalibrierung sollten mehrere Etiketten gescannt werden und eine möglichst genaue Kalibrierung der Empfindlichkeit ist dadurch ebenfalls möglich. - Die Anzahl der zu scannenden Etiketten zur Einstellung der SensorenEmpfindlichkeit hängt von verschiedenen Faktoren ab, wie z.B. Material des Etikettenpapiers, Farbe, Oberflächenbeschaffenheit, Stärke, Abstandsgröß e und vorgedrucktes Muster etc. Rev. 1.0

LD630D/LD640D - Zum Zwecke eines guten Kompromisses zwischen extremem Papierverbrauch und einer genauen Einstellung der Sensorenempfindlichkeit werden vier verschiedene Modi zur Medienkalibrierung zur Verfügung gestellt. - Der Modus für die Intelligente Medienerkennung mit geringer Nachjustierung der Genauigkeit und wenig Papierverbrauch während des Scannens ist für die meisten Fälle mit gewöhnlichen Etiketten geeignet. - Versuchen Sie verschiedene Methoden für eine intelligenten Medien-Erkennung Automatische Kalibrierung des Abstandssensors /Automatische Kalibrierung des Sensors für die Schwarze Markierung Manueller Kalibrierung-Modus. 5-5 Intelligente Medien-Erkennung

• Wenn nötig, führt der Drucker diese Funktion ohne Benutzereingabe durch und die Konfiguration kann mit der "Intelligenten Medien-Erkennung" bei den meisten Druckerpapieren abgeschlossen werden.
• Papier mit Abstand oder schwarzer Markierung kann ohne gesonderte Einstellungen erkannt werden.
• 3 - 5 Seiten der Etiketten werden – abhängig von der Papiersorte – benutzt.
• Die Funktion "Intelligente Medien-Erkennung" wird in den folgenden Fällen angewandt - Bei der Erstinstallation des Druckers wird sie durch Drücken der Zufuhr-Taste (Feed) oder durch den Befehl zum Drucken ausgelöst. - Wenn die Papierlänge während des Drucks bzw. während der Zufuhr erkannt wird. - Wenn die per Befehl eingegebene Papiersorte von der konfigurierten Papiersorte abweicht. - Nach dem Zurücksetzen auf die Werkseinstellungen
• Die "Intelligente Medien-Erkennung" wird nach dem Einstellen der Sensorenempfindlichkeit mittels automatischem- oder manuellem Kalibrierungsmodus ausgeschaltet und wird wieder aktiviert, nachdem der Drucker auf die Werkseinstellungen zurückgesetzt wurde. Rev. 1.0

LD630D/LD640D 5-6 Automatischer Kalibrierungsmodus fü r den Abstandssensor Verwenden Sie diesen Modus, wenn das Papier von der Funktion "Intelligente MedienErkennung" nicht erkannt wurde. Der Drucker zieht das Papier ein und kalibriert den Abstandssensor automatisch. Der Drucker schaltet auf den Fehlermodus, wenn die Papiererkennung von bis zu 1 Meter Länge fehlschlägt. Der Fehlermodus kann durch Ö ffnen und Schließ en der Abdeckung beendet werden. Verwenden Sie den manuellen Kalibrierungsmodus, wenn die Papiererkennung in diesem Modus fehlschlägt. Die "Intelligente Papiererkennung" wird deaktiviert, wenn die Papiererkennung in diesem Modus erfolgreich war. 5-6-1 Verfahren zum Ablauf der Kalibrierung

• Drücken Sie die Zufuhrtaste während der 4. LED-Sequenz, wie in Abschnitt 5-2-2 gezeigt (Status der LED ist orange und Fehler-LED blinkt viermal grün), um den automatischen Kalibrierungsmodus für den Abstandssensor zu starten. 5-7 Automatischer Kalibrierungsmodus fü r die Schwarze Markierung Verwenden Sie diesen Modus, wenn das Papier von der Funktion "Intelligente MedienErkennung" nicht erkannt wurde. Der Drucker zieht das Papier ein und kalibriert den Sensor für die Schwarze Markierung automatisch. Der Drucker schaltet auf den Fehlermodus, wenn die Papiererkennung auf bis zu einem Meter Länge fehlschlägt. Der Fehlermodus kann durch Ö ffnen und Schließ en der Abdeckung beendet werden. Verwenden Sie den manuellen Kalibrierungsmodus, wenn die Papiererkennung in diesem Modus fehlschlägt. Die "Intelligente Papiererkennung" wird deaktiviert, wenn die Papiererkennung in diesem Modus erfolgreich war. 5-7-1 Verfahren zum Ablauf der Kalibrierung
• Drücken Sie die Zufuhrtaste während der 5. LED-Sequenz, wie in Abschnitt 5-2-2 gezeigt (Status der LED ist orange und Fehler-LED blinkt viermal orange), um den Sensor für die Schwarze Markierung zu starten. Automatischer Kalibrierungsmodus. Rev. 1.0

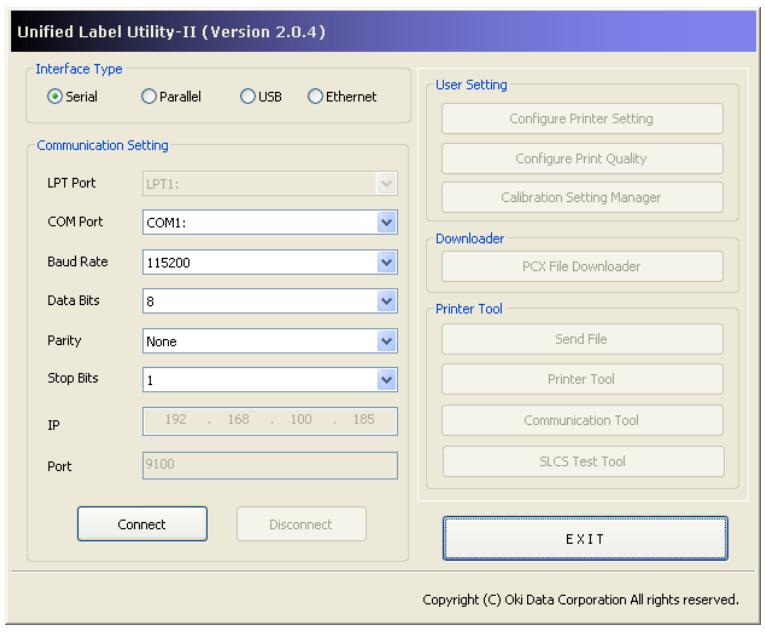

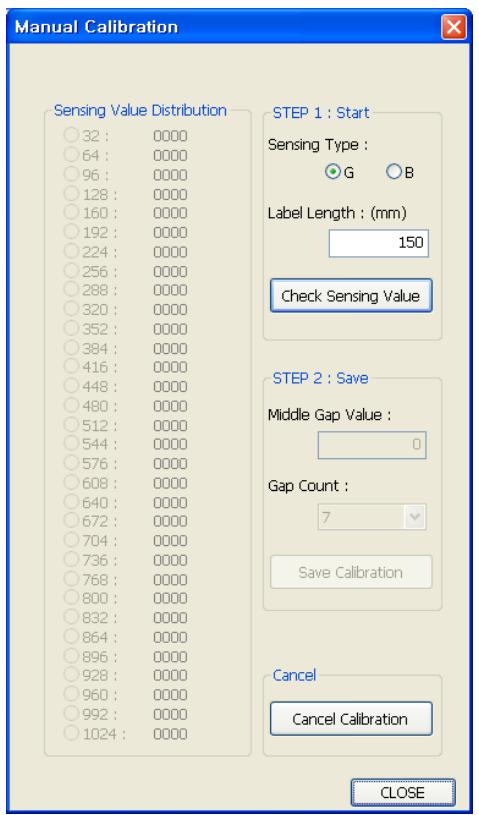

LD630D/LD640D 5-8 Manueller Kalibrierungsmodus Die Manuelle Kalibrierung der Medienerkennung kann verwendet werden, wenn der Drucker auch nach dem Durchlaufen der Automatischen Kalibrierung noch keinen Medienabstand (oder keine Schwarze Markierung) ermitteln konnte. Die Benutzer/innen können die Sensorenparameter mit dem Dienstprogramm des Herstellers genau kalibrieren. Das Dienstprogramm ist auf der beiliegenden CD zu finden. Bitte stellen Sie sicher, dass der Drucker angeschlossen ist und führen Sie das Dienstprogramm durch. Stellen Sie den Typ des Interfaces ein und klicken Sie die dann auf die Taste zum Verwalten der Kalibrierungseinstellungen.

1) Wählen Sie die Art der Abtastung, geben Sie die Etikettenlänge in mm an und klicken

Sie dann auf "Abtastwert prüfen". Der Drucker startet mit der Kalibrierung.

2) Der Drucker druckt die erkannten Werte nach der Kalibrierung aus und sie erscheinen

3) Optimale Abtastwerte erscheinen in fettgedruckten Buchstaben links auf dem

Bildschirm des Programms. Wählen Sie einen der optimalen Werte durch Anklicken von dessen Optionstaste aus klicken Sie dann auf "Kalibrierung speichern".

4) Wenn der gewählte Werte nicht optimal funktioniert, versuchen Sie es mit anderen

Werten aus der Auflistung schwarzer, fettgedruckter Buchstaben.

5) Um zum Ausgangswert zurückzugelangen, klicken Sie bitte auf "Kalibrierung

widerrufen". Rev. 1.0

LD630D/LD640D 5-9 Modus "Abdeckung schließ en"

1. Informationen zum Modus "Abdeckung schließ en"

• Der Druckbereich kann sich zu weit vom Papier entfernen, wenn sich dieses nicht in genauer Druckposition befindet, während die Abdeckung geöffnet und wieder geschlossen wird.
• Der Drucker wird in den Modus "Abdeckung schließen" anstatt in den Druck-StandbyModus versetzt, wenn die Abdeckung geschlossen wird, um dieses Problem zu verhindern; dann wartet er auf die Eingabe des Bedieners.
• Der Status der LEDs in diesem Modus ist wie folgt. - Status-LED: Grünes Blinken - Fehler-LED: Grünes Blinken
• Die Daten, die während des Modus' "Abdeckung schließen" empfangen werden, werden nicht gedruckt, bevor der Drucker wieder auf den Druck-Standby-Modus geschaltet hat.

2. Wie kann man den Drucker vom Modus "Abdeckung schließ en" in den Druck-StandbyModus schalten

• Drücken Sie die Pausentaste, ohne Papier zuzuführen, um in den Druck-StandbyModus zu schalten.
• Drücken Sie die Zufuhrtaste (Feed), um ein Blatt einzuziehen und die Papierposition auszurichten und schalten Sie anschließ end auf den Druck-Standby-Modus 5-10 Daten-Dump-Modus Diese Funktion kann verwendet werden, um Kommunikationsstörungen zu diagnostizieren, wenn das Gerät nicht ordnungsgemäß druckt. In diesem Modus werden die empfangenen Daten nicht analysiert, sondern unverarbeitet im Hexagonformat gedumpt. Schalten Sie den Drucker aus und an, um wieder in den Druck-Standby-Modus zu gelangen. 5-10-1 Wie man den Daten-Dump-Modus startet

1) Drücken Sie die Pausentaste für zwei Sekunden, während sich der Drucker im

Druck-Standby-Modus befindet.

2) Beide LEDs leuchten nun orange und der Drucker wird auf den Stand-AloneKonfigurationsmodus gestellt.

3) Drücken Sie die Feed-Taste bei der sechsten LED-Sequenz in 5-2-2 (Status-LED

Orange / Error-LED Rot – viermaliges Blinken), um den Daten-Dump-Modus zu aktivieren. Rev. 1.0

LD630D/LD640D 5-11 Auf Werkseinstellungen zurü cksetzen Diese Funktion wird verwendet, um die Druckereinstellungen auf die StandardWerkseinstellungen zurückzusetzen. 5-11-1 Wie man den Drucker zurücksetzt

1) Drücken Sie die Pausentaste für zwei Sekunden, während sich der Drucker im

Druck-Standby-Modus befindet.

2) Beide LEDs leuchten nun orange und der Drucker wird auf den Stand-Alone

Konfigurationsmodus gestellt.

3) Drücken Sie die Zufuhrtaste während der 3. LED-Sequenz, wie in Abschnitt 5-2-2

gezeigt (Status der LED ist grün und die Fehler-LED blinkt viermal rot), um den Drucker auf die Werkseinstellungen zurückzusetzen. Daraufhin wird die "Intelligente Papier-Erkennung" durchgeführt. 5-12 Die Option zum Abziehen Da es sich um eine Funktion handelt, um Aufkleber abzuziehen, wird sie nur bei AufkleberDruckpapier verwendet.

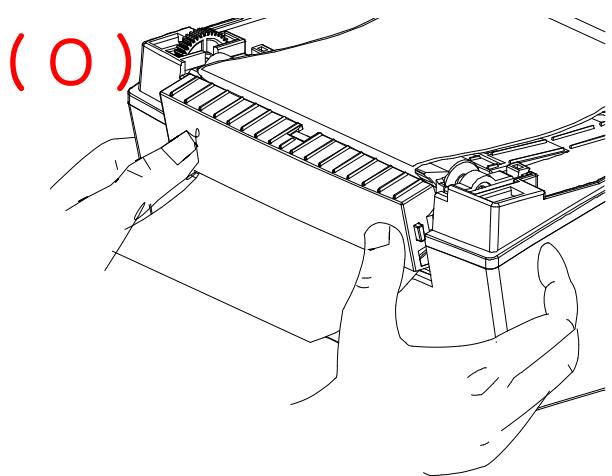

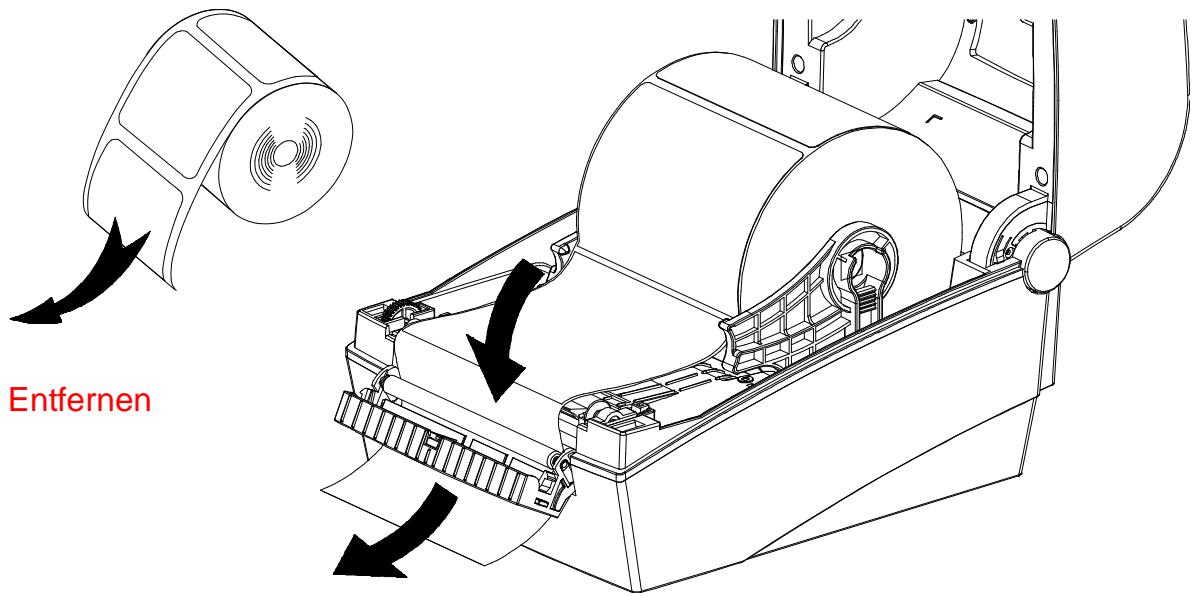

1) Ö ffnen Sie die Papierabdeckung.

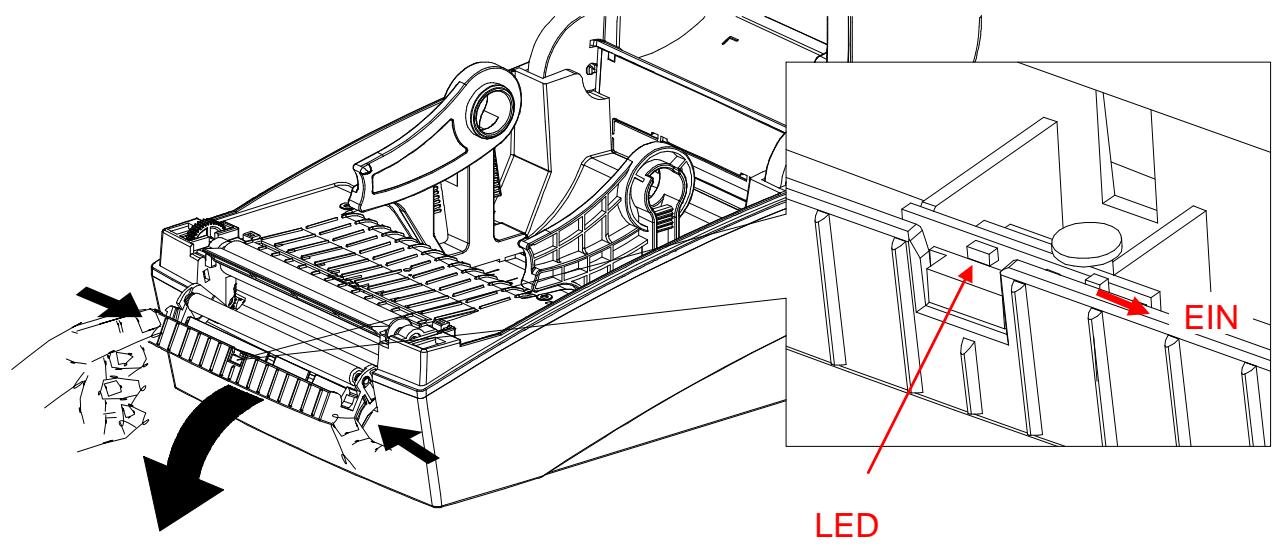

2) Ö ffnen Sie die Abdeckung des Aufkleberabziehers und stellen Sie den Abzieher auf die

Position EIN. - Ü berprüfen Sie, ob die LED grün leuchtet. EIN LED Rev. 1.0

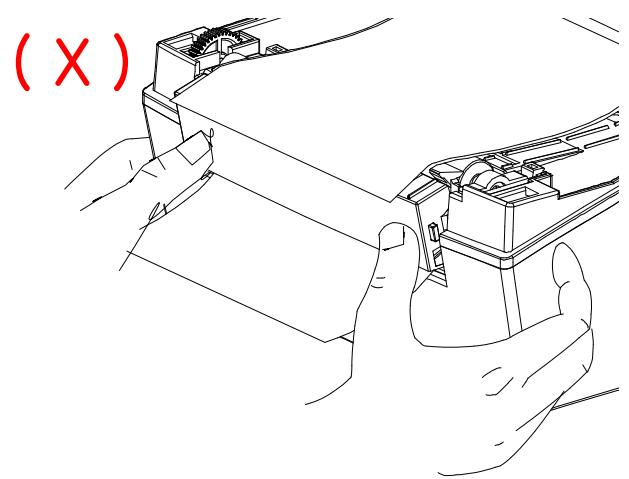

3) Entfernen Sie ein Blatt des Aufkleberpapiers und führen Sie das Papier ein (siehe Bild

4) Justieren Sie die Papierführungen und schließ en Sie die Abdeckung des

Aufkleberabziehers. (O) (X)

5) Schließ en Sie die Papierabdeckung, bis Sie ein klickendes Geräusch vernehmen.

6) Schalten Sie den Drucker aus und wieder an.

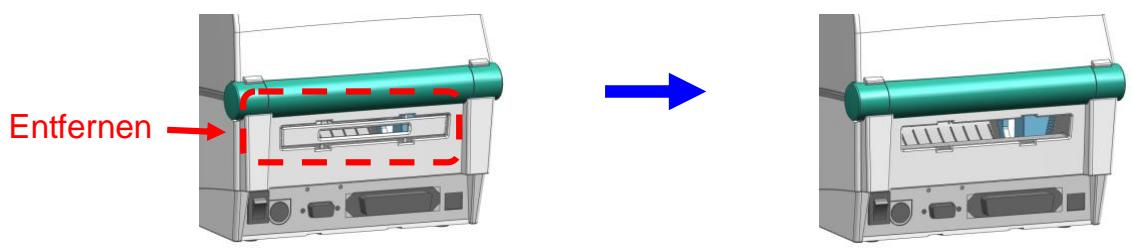

LD630D/LD640D 5-13 Verwendung von Endlospapier Die Versorgung des Druckers mit externem Papier funktioniert folgenderrmaß en. 5-13-1 Vorbereitung des Druckers Entfernen Sie die hintere Papierzufuhrabdeckung auf der Rückseite des Druckers mit einem Messer oder anderem anderen Schneidegerät. ※ VORSICHT - Verletzen Sie dabei nicht ihre Hände oder andere Körperteile dabei. Entfernen 5-13-2 Verwendung von Endlospapier

1) Führen Sie das Papier an der Rückseite des Druckers entsprechend der Schlitze und

Papierführungen ein.

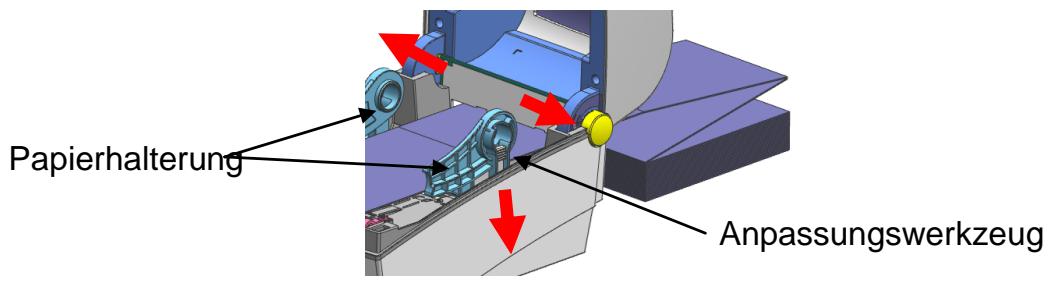

2) Stellen Sie die Papierhalterungen auf die Papierbreite mithilfe des

Anpassungswerkzeugs ein. Papierhalterung Anpassungswerkzeug Rev. 1.0

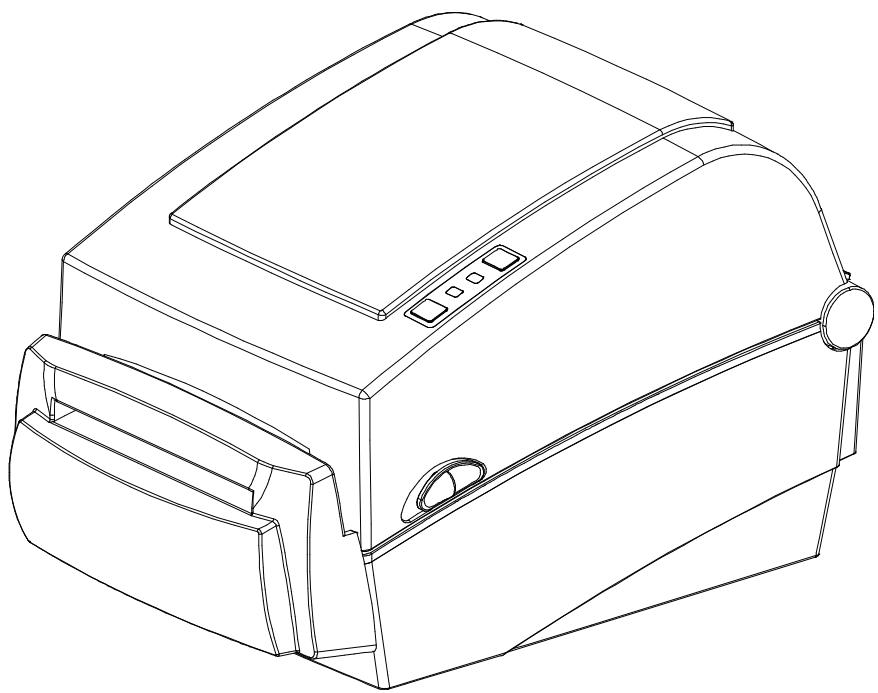

LD630D/LD640D 5-14 Automatischer Cutter (Optional) Zum Schneiden des Papiers sind die Geräte auch mit einer automatischen Schneidevorrichtung (Automatischer Cutter) erhältlich. Der Automatische Cutter kann per Befehl gesteuert werden. Und die Standardeinstellung kann mithilfe des "vereinheitlichten Utility-II Dienstprogramms für Etiketten" verändert werden. ※ Die Methode des Papiereinlegens ist mit der Variante ohne automatischen Cutter identisch. Rev. 1.0

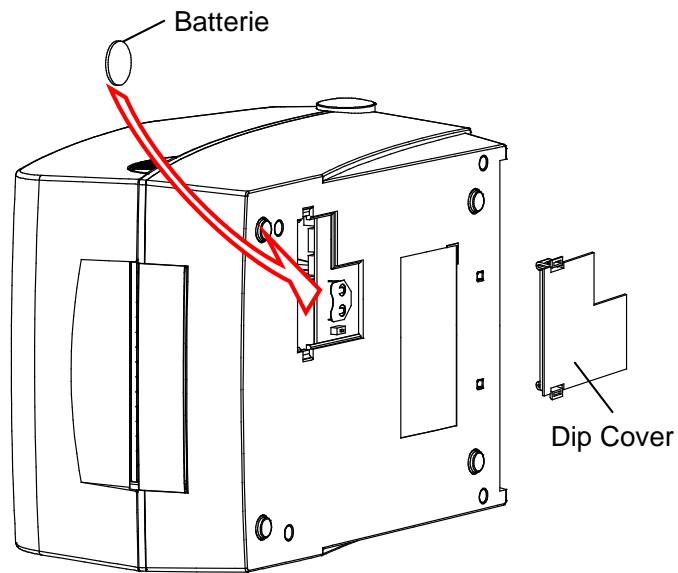

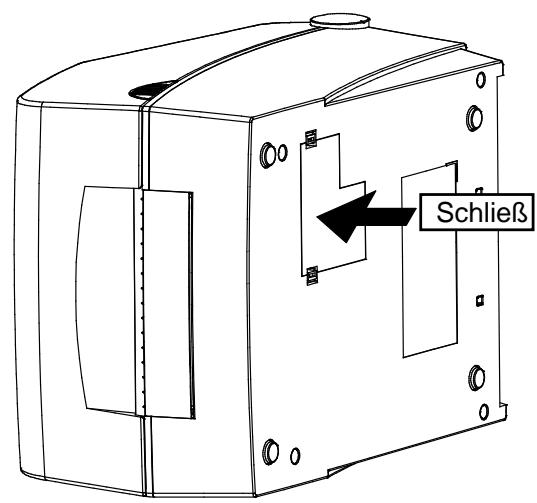

LD630D/LD640D 5-15 Echtzeit-Uhr (Optional) Mit dieser Funktion können Echtzeit und Datum auf die Etiketten gedruckt werden. Das Datum und die Zeit können am Drucker mithilfe des vereinheitlichten Utility-II Dienstprogramms für Etiketten eingestellt werden. Man erkennt eine schwache oder erschöpfte Batterie daran, dass der Drucker fortwährend eine falsche Uhrzeit oder ein inkorrektes Datum wiedergibt. In diesem Fall müssen Sie die Batterie ersetzen. Wenn die Batterie ausgetauscht wird, müssen Zeit und Datum neu eingestellt werden. Batterie Schließ

Dip Cover ※ VORSICHT - Zu Ihrer Sicherheit sollten Sie die Abdeckung auf der Unterseite des Druckers immer geschlossen halten. Wenn Sie die Batterie wechseln, öffnen Sie bitte die Abdeckung mit Daumen und Zeigefinger. Schließ en Sie die Abdeckung wieder, nachdem Sie die Batterie gewechselt haben. - Wickeln Sie die Batterie für die Verwertung oder Lagerung ein, um einen Kurzschluss zu vermeiden. - Schließ en Sie die Batterie nicht kurz. Dabei kann Hitze oder Feuer entstehen. - Bauen Sie die Batterie nicht auseinander und erhitzen Sie sie nicht. Rev. 1.0

6. Reinigung des Druckkopfs

Die Druckqualität kann durch Staub, fremdartige oder klebrige Substanzen, sowie andere unreine Materialien gemindert werden, die sich am Druckkopf oder im Inneren des Druckers befinden. Sollte der Druckkopf verschmutzt sein, reinigen Sie ihn bitte wie folgt: ※ VORSICHT - Stellen Sie sicher, dass die Stromversorgung des Druckers abgestellt ist, bevor Sie mit der Reinigung beginnen. - Da der Druckkopf während des Druckens sehr heiß wird, sollten Sie den Drucker abschalten und ca. 2-3 Minuten warten, bevor Sie mit der Reinigung fortfahren. - Wenn Sie den Druckkopf reinigen, achten Sie darauf, dass Sie das erhitzte Teil des Druckkopfes nicht berühren.

• Der Druckkopf ist empfindlich gegenüber Elektro- oder Statikschäden etc. ... - Vermeiden Sie in jedem Falle ein Verkratzen oder Beschädigen des Druckkopfes – egal auf welche Art. - Passen Sie auf, dass Sie sich nicht die Finger beim Ö ffnen- oder Schließ en der Papierabdeckung einklemmen. Ö ffnen Sie die Papierabdeckung vollständig, bis sie in der geöffneten Position einrastet. - Wenn Sie Rollenpapier einlegen, achten Sie darauf, dass Ihre Finger nicht zwischen die Papierrolle und den Papierhalter gelangen. - Berühren Sie den Automatischen Cutter (Schneidegerät) nicht mit Ihren Händen und legen Sie keine Gegenstände in den Automatischen Cutter. Dies kann zu Verletzungen führen. 6-1 Druckkopf reinigen

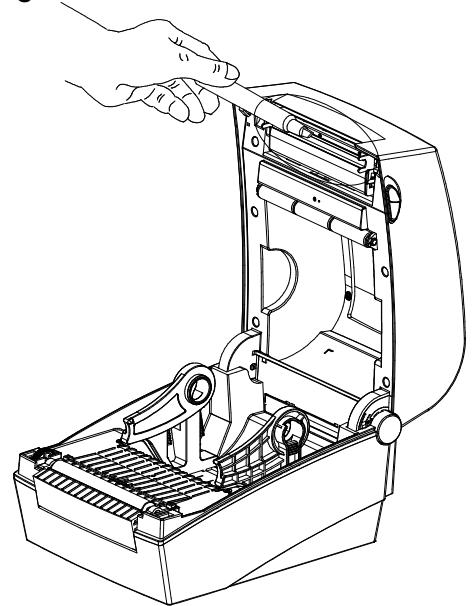

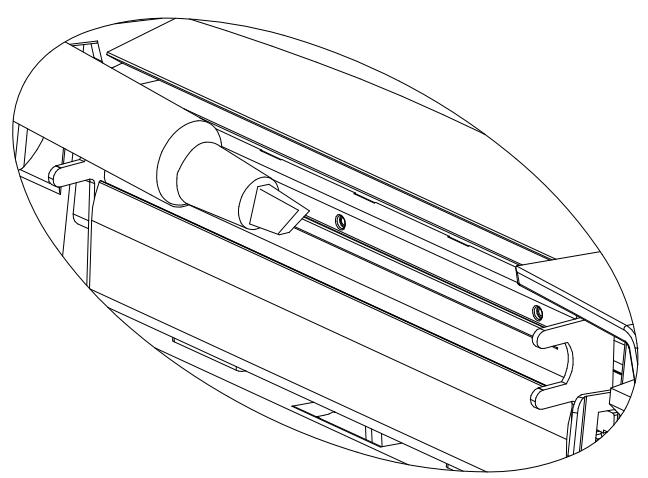

1) Ö ffnen Sie die Papierabdeckung und verwenden Sie den Reinigungsstift, um den Kopf

von der Innenseite des Kopfes in Richtung auß en zu reinigen.

2) Verwenden Sie den Drucker nach der Reinigung nicht, bevor sich der

Reinigungsalkohol verflüchtigt hat (1-2 Min.) und der Drucker absolut abgetrocknet ist. ※ Führen Sie den Reinigungsprozess jedes Mal durch, wenn die Papierrolle ausgetauscht wird, um eine Verschlechterung der Druckqualität zu verhindern. Rev. 1.0

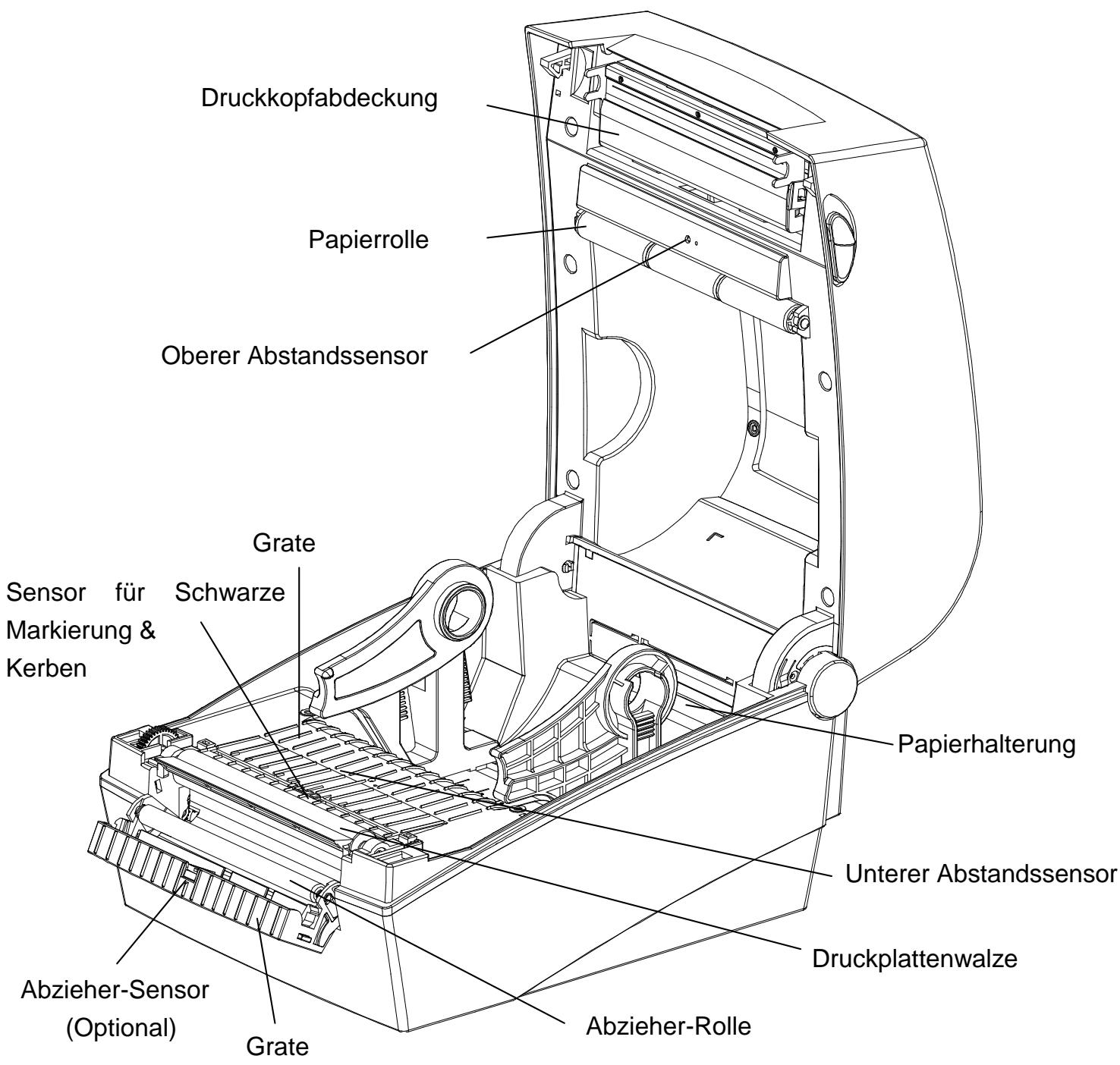

LD630D/LD640D 6-2 Reinigung der Sensoren, Walzen oder/und der Papierbahn

1) Ö ffnen Sie die Papierabdeckung und entfernen Sie das Papier.

2) Entfernen Sie jeglichen Staub oder fremde Substanzen mit einem trockenem Tuch oder

einem Putzlappen aus Baumwolle.

3) Tränken Sie das Tuch oder den Baumwollputzlappen in medizinischem Alkohol und

entfernen Sie mit ihm klebrige Fremdmaterialien oder andere Verunreinigungen.

4) Nachdem Sie die Teile gesäubert haben, benutzen Sie den Drucker erst, wenn der

Alkohol vollständig verdunstet ist (1-2 Min.) und der Drucker komplett abgetrocknet ist. ※ Säubern Sie die Teile, wenn eine Leistungsverschlechterung bei der Druckqualität bzw. bei der Papiererkennung auftritt. Druckkopfabdeckung Papierrolle Oberer Abstandssensor Grate Sensor für Schwarze Markierung & Kerben Papierhalterung Unterer Abstandssensor Druckplattenwalze Abzieher-Sensor (Optional) Rev. 1.0 Abzieher-Rolle Grate

Eingangsspannung AC 100~240V Frequenz 50/60 Hz Wechselstrom Adapter Ausgangsspannung DC 24V±5% Ausgangsstrom 2.5A

Temperatur -20 - 60 ℃ (Lagerung) Einsatzbedingungen Feuchtigkeit

10 - 80% relative Feuchtigkeit (Betrieb)

10 - 90% relative Feuchtigkeit (Lagerung)

※ Anmerkung - Die Druckgeschwindigkeit kann in Abhängigkeit von der Datenübertragungsgeschwindigkeit und aufgrund der Kombination unterschiedlicher Steuerbefehle variieren. - Dieses Gerät ist für den Gebrauch in Innenräumen gedacht und alle Kommunikationsverkabelung ist auf den Einsatz im Gebäude limitiert. - Der Schalter ist die Trennvorrichtung. Betätigen Sie diesen Schalter bei Gefahr. 7-2 Etiketten- Typen Die folgenden Etikettentypen werden von diesem Drucker verwendet.

• Kontrolletiketten: PP
• Andere Etiketten: PET Rev. 1.0
