BEDIENUNGSANLEITUNG MS-7660 MSI

Hinweis von MSl zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte)dürfen Elek-tro- und Elektronik-Altgeräte nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen.itte entsorgen Sie theseS Produkt zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgerätesammelstelle in ihrer Nare.

FRANÇAIS

■ AMD® Phenom™ II Serie, Athlon™ II Serie und Sempron™ Serie Prozessoren für Sockel AM3. (Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

HyperTransport™ 3.0, Unterstützung bis zu 5,2 GT/s

Chipsatz

North-Bridge: AMD® RX780 Chipsatz
South-Bridge: AMD® SB850/ SB810 Chipsatz
Lucid® LT22102

Speicher

DDR3 1600 ( OC) / 1333 / 1066 DRAM (gesamt max.16 GB)
4 DDR3 DIMMs, unterstützt die Modus Dual-Kanal
* (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

• Unterstützung PCIE LAN (10/100/1000) über Realtek® RTL8111DL

IEEE 1394

Onboard Chip über VIA® VT6315N
- Unterstützung 1 IEEE 1394 Anschluss (Rückplatte) & 1 IEEE 1394 Stiftleiste

Audio

• HD-Audio-Codec wird von Realtek® ALC892/ ALC889 integriert
  8-Kanal Audio-Ausgang mit „Jack Sensing"

SATA

6 SATA 6Gb/s Anschlüsse über AMD® SB850
Oder 6 SATA 3Gb/s Anschlüsse über AMD® SB810
- Unterstützung Hotplug & asynchrone Benachrichtigung

USB 3.0

2 USB 3.0 Anschlüsse über NEC uPD720200F1

RAID

SATA1~6 Anschlüsse unterstützen die Modi RAID 0/1/5/10 über AMD® SB850
Or SATA1~6 Anschlusse unterstützen die Modi RAID 0/ 1/ 10 uber AMD® SB810

Anschlüsse

Hintere Ein-/ und Ausgänge

• 1 PS/2 Tastaturanschluss
• 1 PS/2 Mausanschluss
• 1 CMOS leeren-Taste
• 1 koaxialer S/PDIF-Ausgang
• 1 optischer S/PDIF-Ausgang
• 6 USB 2.0 Anschlüsse
• 1 USB 3.0 Anschluss
• 1 IEEE 1394 Anschluss
• 1 LAN Anschluss
• 6 Audiobuchsen

On-Board

• 3 USB 2.0 Stiftleisten
• 1 USB 3.0 Stiftleiste
• 1 IEEE 1394 Stiftleiste
• 1 Gehäusekontaktschalter
• 1 S/PDIF-Ausgang Stiftleiste
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge
• 1 Serielle Stiftleiste
• 1 TPM Stiftleiste
• 1 Ein-/Ausschalter
• 1 Reset-Taste
• 1 GreenPower Taste
• 1 OC Genie Taste

Stockplatz

2 PCIE x16-Steckplatze

• Unterstützung Multi-GPU Rechentechnologie
• Unterstützung die ATI CrossFireX™ Technologie

3 PCIE x1-Steckplatze
1 PCI-Steckplatz, understands 3,3V/5V PCI Bus Interface

Form Faktor

ATX (24,5cm X 30,5 cm)

Montage

9 Montagebohrungen

• Wenn Sie für Bestellungen von Zubehör Teilenummern bereits, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

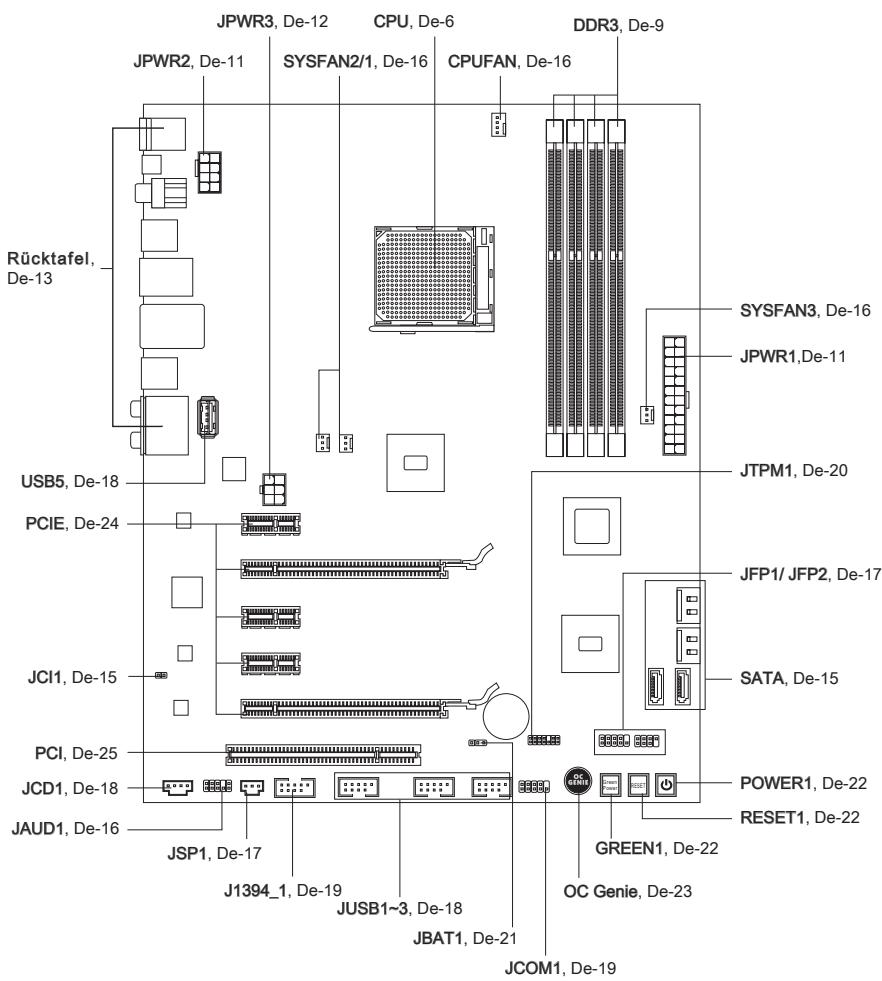

Koponenten-Übersicht

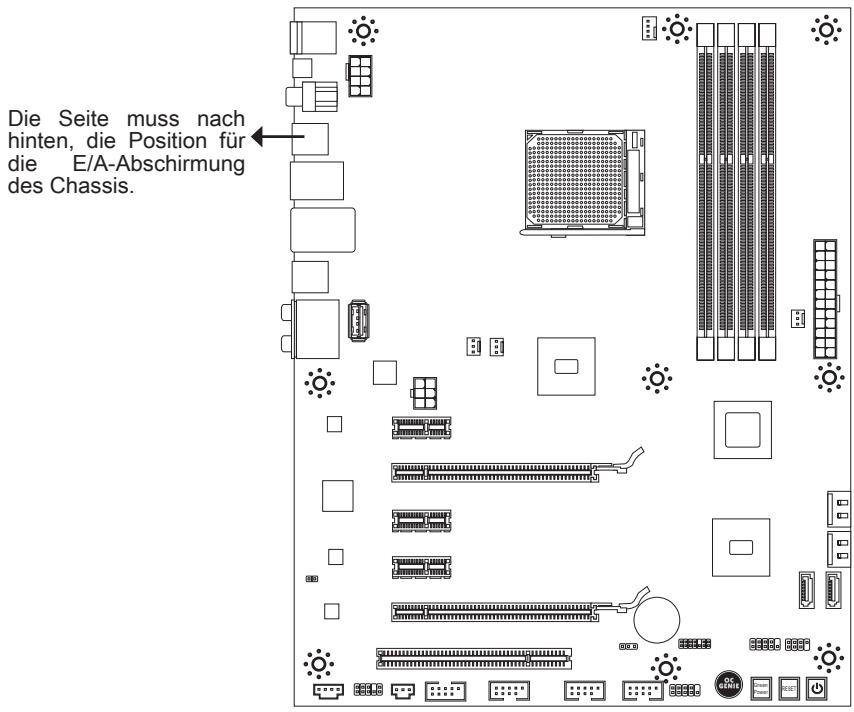

Schraubenlocher

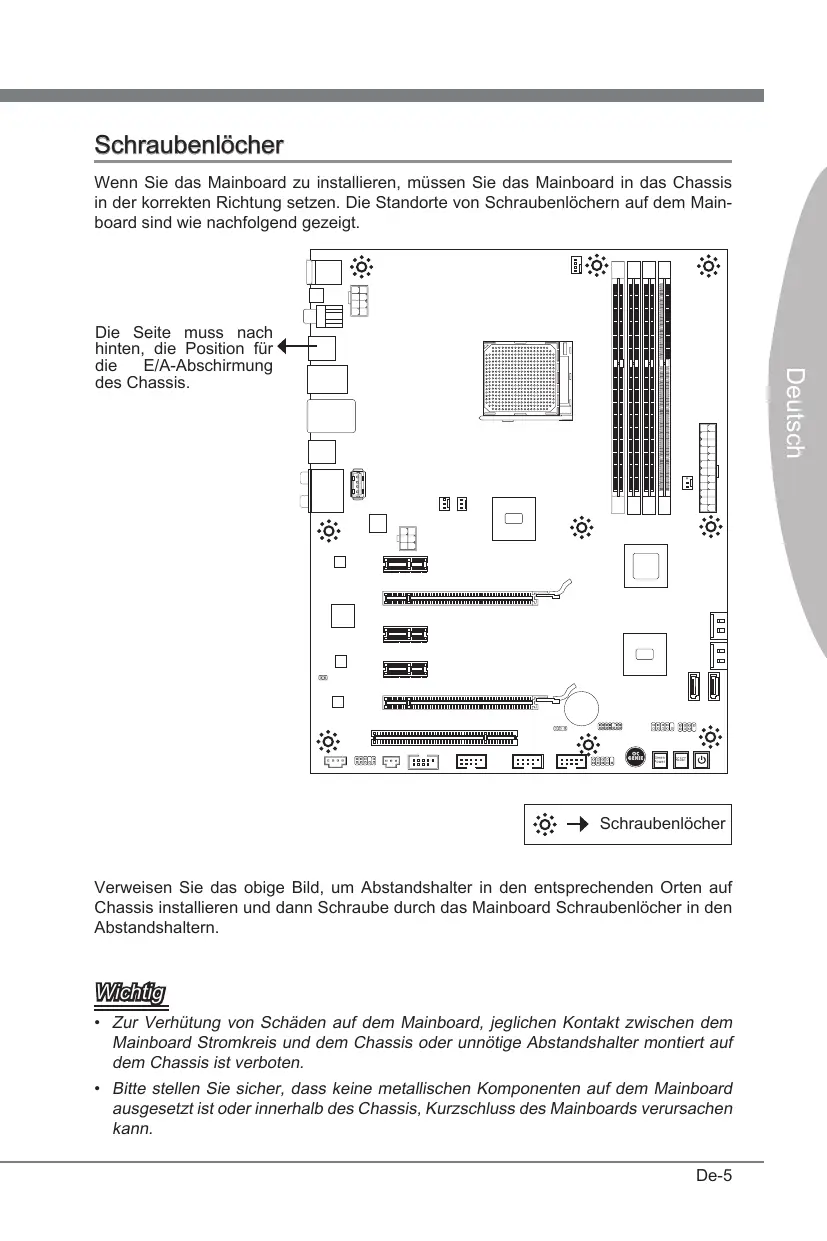

Wenn Sie das Mainboard zu installieren, müssen Sie das Mainboard in das Chassis in der korrekten Richtung setzen. Die Standorte von Schraubenlochern auf dem Mainboard sind wie nachfolgend gezeigt.

Schaubenlocher

Verweisen Sie das obige Bild, um Abstandshalter in den entsprechenden Orten auf Chassis installmenten und dann Schraube durch das Mainboard Schraubenlocher in den Abstandshalten.

Wichtig

• Zur Verhütung von Schäden auf dem Mainboard, jeglichen Kontakt zwischen dem Mainboard Stromkreis und dem Chassis oder unnötige Abstandshalter montiert auf dem Chassis ist verboten.
  -itte stellen Sie sicherrasskeine metallischen Komponenten auf dem Mainboard ausgesetzt ist oder innerhalb des Chassis, Kurzschluss des Mainboards verursachen kann.

CPU (Prozessor)

Wenn Sie die CPU einbauen, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Verfugen Sie über keinen Kuhler, setzen Sie sichitte mit Ihr hemr Handler in Verbindung, um einen solchen zu erwerben und zu installieren. Um die neuesten Informationen zu Unterstützungen Prozessoren zu erhalten, besuchen Sieitte http://www.msi.com/index.php?func=cpuform2

Wichtig

Überhitzung

Überhütung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionseise des CPU Kühlers sicher, um die CPU vor Überhütung zu schätzen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oderthermischen Klebeandes) zwischen der CPU und dem Kühblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets richer, dass das ATX Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unverkehrheit der CPU zu gewährleisten.

Übertakten

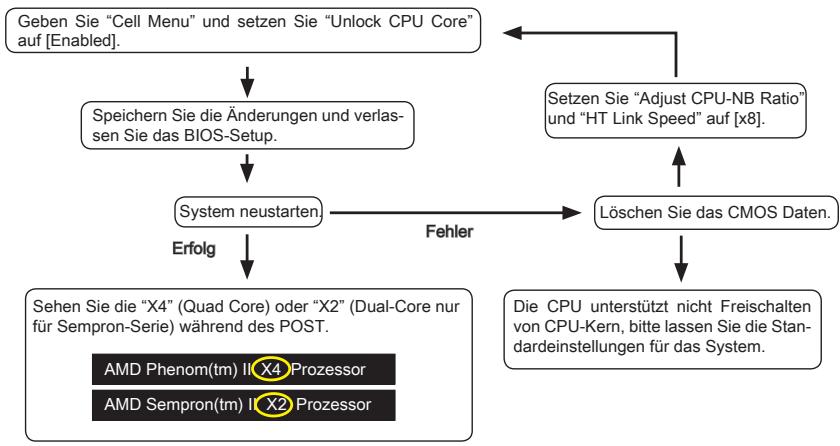

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützen. Stellen Sie jedochitte)sicher,dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommt.Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.Wir übernehmer keinerlei Garantie fur die Schaden und Risiken, die aus unzulässigem oder Bet rieb jensei ts der Produktspezifikationen resultieren.

Die Oberseite der AM3 CPU

Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zugren, um eine Ableitung der Hitze zu erzielen.

der goldenen Pfeil

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sieitte sicher, dass Sie auf der CPU einen Kuhler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkuhler installieren, um eine Ableitung der Hitze zu erzielen.

Folgen Sie den Schritten unter, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

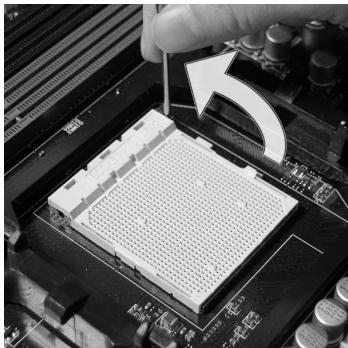

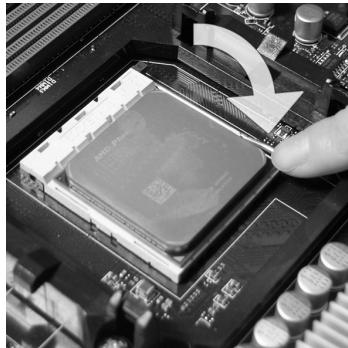

1. Ziehen Sie den Hebels leicht seitlich vom Sockel weg, haben Sie ihn danach bis zu einem Winkel von ca. 90^ an.

1. Ist die CPU korrekt installiert, sollen den die Pins an der Unterseite vollständig versenkt und nicht mehr sightbar sein. Beachten Sieitte, dass jeder Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.

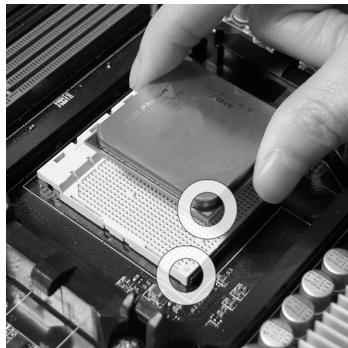

1. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.

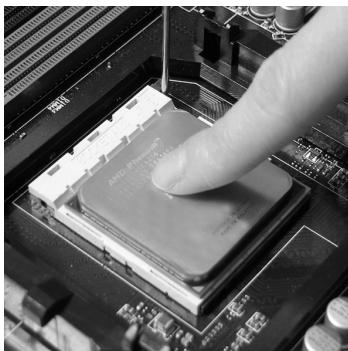

1. Drucken Sie die CPU fest in den Sockel und drucken Sie den Hebels wieder nach unter bis in seine Ursprungsstellung. Da die CPU während des Schliebens des Hebels dazu neigt, sich zu bewegen, sichern Sie dieseitte während des Vorgangs durch permanenten Fingerdruck von oben, um Sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.

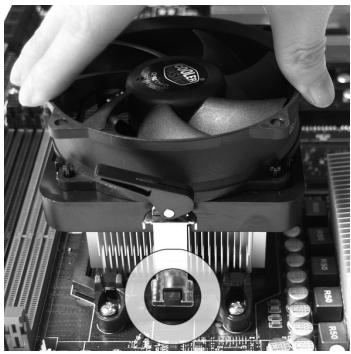

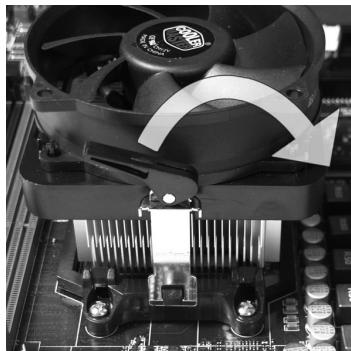

1. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst ein Ende des Kühlers an dem Modul fest.

1. Drücken Sie den Sicherungshebel.

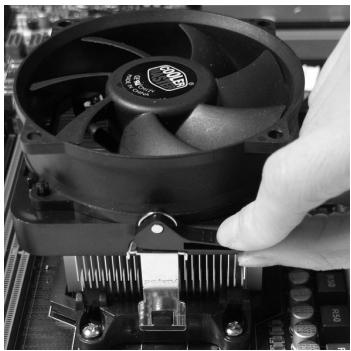

1. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließlich ziehen Sie den Sicherungshebel an der Seite fest.

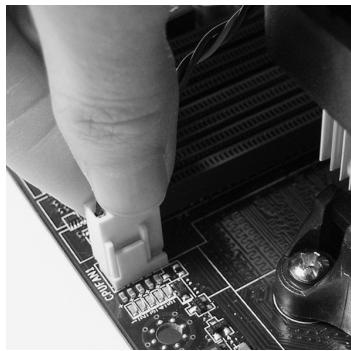

1. Verbinden Sie das Stromkabel des CPU Lufters mit dem Anschluss auf dem Mainboard.

Wichtig

Die Fotos des Mainboard in thisem Abschnitt dienen nur Demonstrationszwecken. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
- Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken(sofort zurück.

Speicher

These DIMM-Steckpläte nehmen Arbeitsspeichermodule auf. Die neusten Informationen überCompatible Bauteile finden Sie unter http://www.msi.com/index.php?func=testreport

DDR3

240-polig, 1,5V

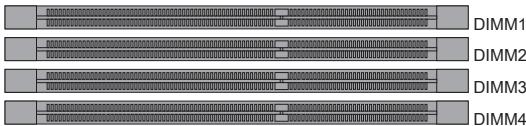

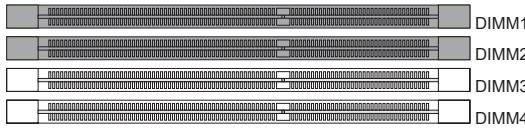

Populationsregeln fur Dual-Kanal-Speicher

Im Dual-Kanal-Modus konnen Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihres Systems verbessert.itte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Kanal-Modus.

①

(2)

Wichtig

• DDR3 und DDR2 können nicht unterinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Stellen Sie im Zweikanalbetriebitte sicher, dass Sie Module des gleichen Typus und identischer Speicherdichte in den DIMM Slots entsprechlicher Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM1 zu-erst.
• Aufgrund der Chipszusatzcensatzung wird nur eine Systemdichte bis 15+GB (nicht volle 16GB) erkannt, wenn jeder DIMM Slot mit einem 4GB Speichermodul besetzt wird.

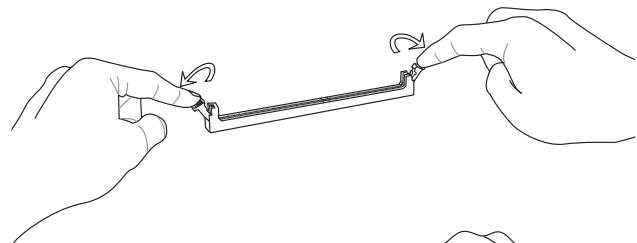

Vorgehensweise beim Einbau von Speicher Modulen

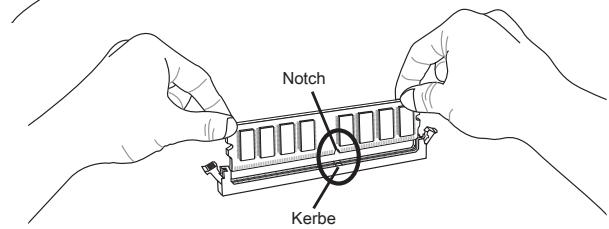

1. Die Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die Kontakte site richtig tief in dem DIMM-Steckplatz sitszt. Der Kunststoffbürger an jedem Ende des DIMM-Steckplatzes Schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.

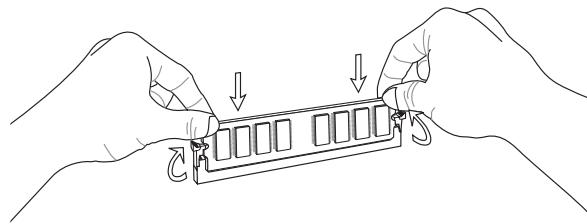

3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.

Stromversorgung

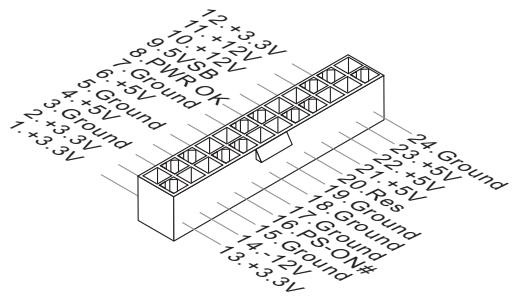

ATX 24-poliger Stromanschluss: JPWR1

Mit diesen Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In this sem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.

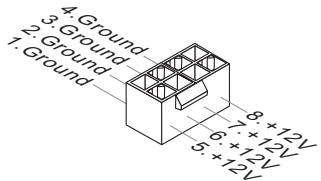

ATX 8-poliger Stromanschluss: JPWR2

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

ATX 6-poliger Stromanschluss: JPWR3

Dieser Stromanschluss wird verwendet, um die Grafikkarte mit Strom zu versorgen.

Wichtig

• Stellen Sie sicher, dass diese Anschlüsse mit den wichtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

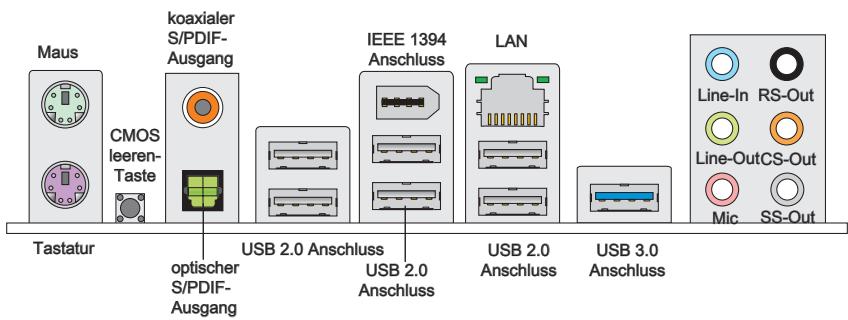

Rücktafel

Maus/Tastatur

Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur.

CMOS leeren-Taste

Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. Weiterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand halten. Drücken Sie dazu leicht den Schalter.

Wichtig

Stellen Sie sichere, dass das System ausgeschelt ist, bover Sie den CMOS Speicher in den Werkszustand zurücksetzen.

Nachdem es diesen Taster zu den klare CMOS Daten in einem Leistung-Auszustand (G3) betätig hat, startet das System automatisch.

Koaxialer S/PDIF-Ausgang

Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Laufsprechern durch ein Koaxialkabel.

> Optischer S/PDIF-Ausgang

Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen Fasernkabel.

USB 2.0 Anschluss

Der USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. Unterstützung Datentransferraten bis 480Mbit/s (Hi-Speed).

- IEEE 1394 Anschluss

Das IEEE 1394 Anschluss auf der wichtere Anschlusspanel zu den Vorrichtungen IEEE1394.

USB 3.0 Anschluss

Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützung Datentransferraten bis 5 Gbit/s (SuperSpeed).

Wichtig

Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um an das USB 3.0 Anschluss anzuschreiben.

LAN

Die Standard RJ-45 Buchse ist für Anschlus zum an ein Lokales Netzwerk (Local Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

LED	Farbe	LED Status	Zustand
Links	Gelb	Aus	Keine Verbindung mit dem LAN.
		An (Dauerleuchten)	Verbindung mit dem LAN.
		An An (heller & pulsierend)	Der ComputerCOMMUNIZIER mit einem anderen Rechner im LAN.
Rechts	Grün	Aus	Gewährte Datenrate 10 MBit/.
		An	Gewährte Datenrate 100 MBit/s.
	Orange	An	Gewährte Datenrate 1000 MBit/s.

Audioanschlussse

These Audioanschluss dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die entsprechenden Funktionen der Audioanschluss.

Line-In (Blau) - Der Anschluss "Line In" kann einen externen CD-Player, Tape-player oder ein sonstiges Audiogerät aufnehmen.
Line-Out (Grün) - An den Anschluss "Line Out" können Sie Laufsprecher oder Kopfhörer anschließen.
Mikrofon (Rosa) - Der Anschluss "Mic" nimmt ein Mikrofon auf.
RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/5.1/7.1-Kanalmodus auf.
CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer-Lautsprecher im 5,1/7,1-Kanalmodus auf.
SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher im 7.1-Kanalmodus auf.

Anschlüssen

Serial ATA Anschluss: SATA1~6

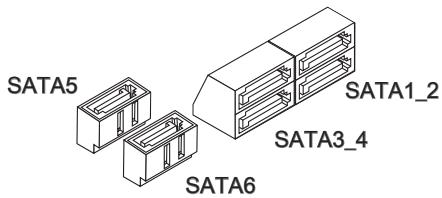

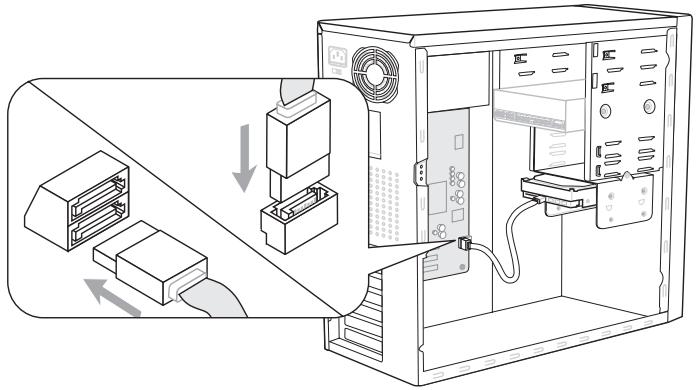

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

Wichtig

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wir das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeitnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zulöschen, muss das BIOS aufgerufen und die Aufzeinung gelöscht werden.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1~3

Die Anschlüsse unterstützen aktive Systemlufter mit +12V . Wenn Sie den Anschluss herstellen, sollen den Sie immer darauf auf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollen. Der schwarze Draht ist der Erdkontakt und sollen mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

Wichtig

-itte informieren Sie sich auf der officiellen Website vom Prozessor uber empfohlene CPU Kuhler oder Fragen Sie ihren Handlcer nach einem geeigneten Lufter.
- CPUFAN unterstützen die Lüfterkontrolle. Sie können das Utility Control Center installieren, welche automatisch die Geschwindigkeiten des CPUFAN in Abhängigkeit von der CPUFAN Temperaturen steuert.
- CPUFAN kann die Lüfter/Kühler mit drei- und vierpoligen Steckern unterstützen.

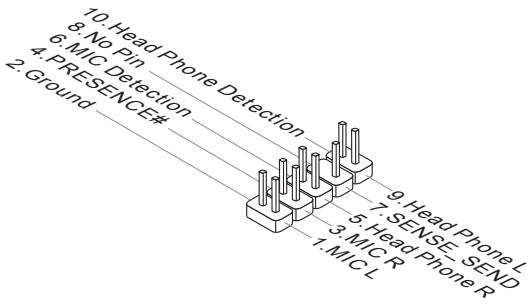

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss erhögt den Anschluss von Audioein und -ausgangen eines Frontpanels. Der Anschluss entspricht den Richtlinien des "Intel® Front Panel I/O Connectivity Design Guide".

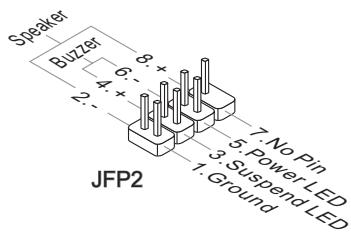

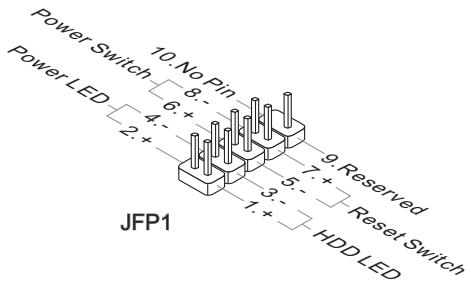

Frontpanel Anschlisse: JFP1, JFP2

These Anschlusses sind für das Frontpanel. Sie dieren zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel® Front Panel I/O Connectivity Design Guide".

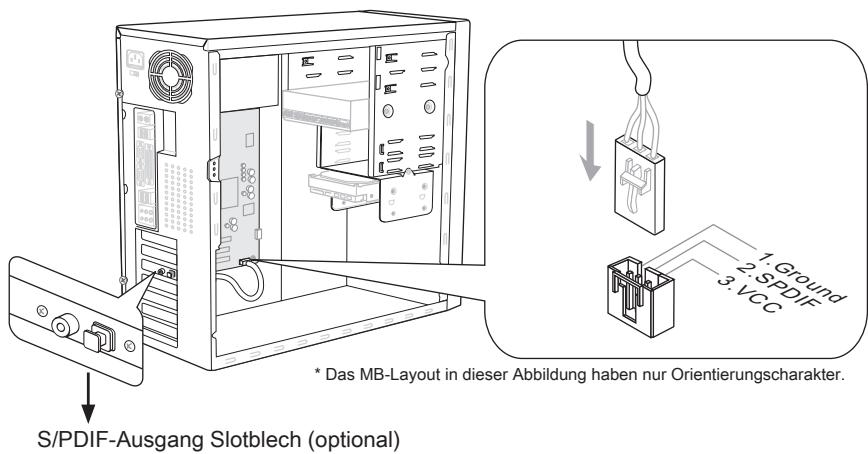

S/PDIF-Ausgang: JSP1

Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

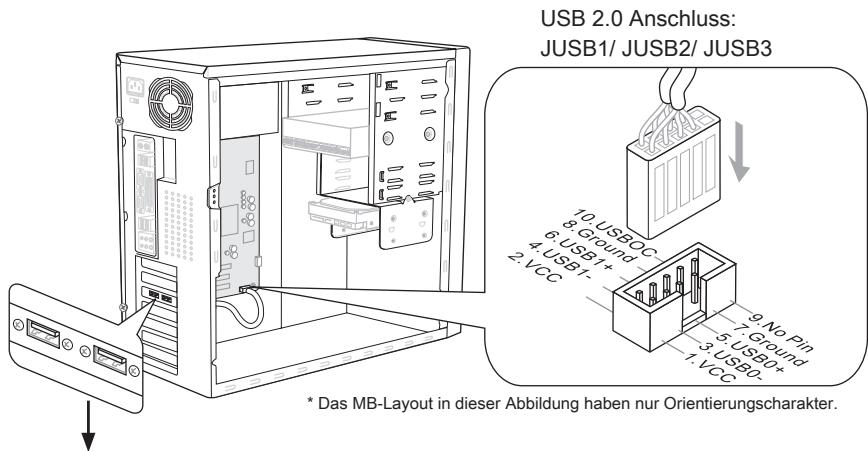

USB Vorderanschluss: JUSB1 / JUSB2 / JUSB3/ USB5

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschlieben, wie z.B. USB Festplattenlaufwerke, Digitalk cameras, MP3-Player, Drucker, Modems undähnliches.

USB 2.0 Slotblech (optional)

USB 3.0 Anschlus: USB5

Wichtig

-itte beachten Sie,dass Sie die mit VCC (Stromfuhrende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden,müssen, ansonsten kann es zu Schadenkommen.
- Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um an das USB 3.0 Anschluss anzuschreiben.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

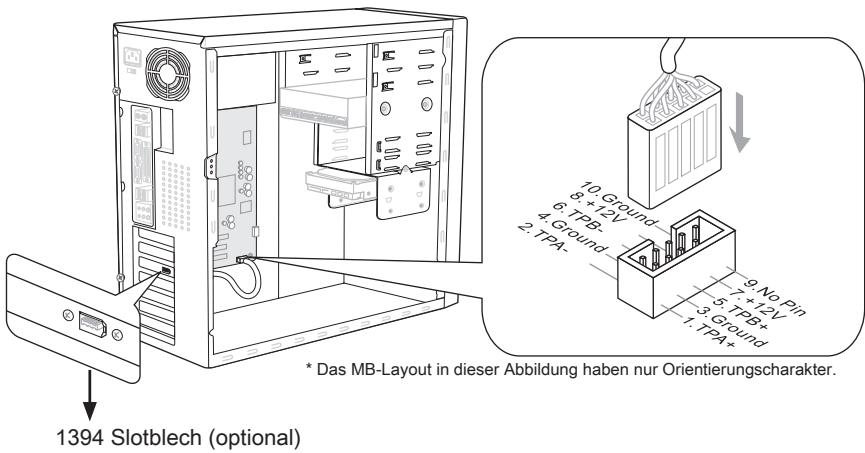

IEEE 1394 Anschluss: J1394_1

Mit diesen Anschluss verbinden Sie ein optionales IEEE 1394-Slotblech, das den Anschluss eines IEEE 1394-Gerätes ermöglich.

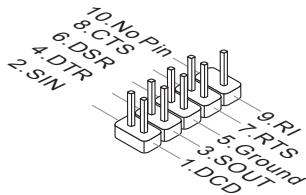

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier{lsst sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

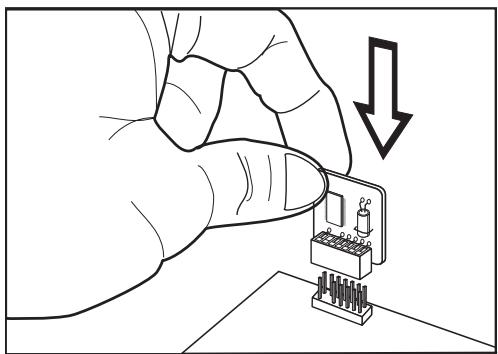

TPM Modul Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sieitte dem TPM Plattform Handbuch.

Steckbrücke

Stockbrücke zur CMOS- Lösung: JBAT1

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfigurationlöschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).

JBAT1

Halten Daten

Loschen Daten

Wichtig

Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und 3 stecken, um die Daten im CMOS zulösen. Stecken Sie anschließend die Steckbrücke auf den Pol 1 und 2 darüber. Versuchen Sie niemals die Daten im CMOS zulösen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigen.

Tasten

Das Motherboard unterstützt die folgende Tasten, um die Funktion des Computers einzustellen. Diese Abschnitt beschreiben, wie man die Funktionen des Motherboards durch den Gebrauch der Tasteändert.

Ein-/Ausschalter: POWER1

Dieser Ein-/ Ausschalter verwendet, um das System ein- und auszuschalten. Drücken Sie diese Taste, um das System ein- bzw. auszuschalten.

Reset-Taste: RESET1

These Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie die Taste, um das System zurückzusetzen.

GreenPower Taste: GREEN1

These Taste kann die LED-Funktion des System schalten. Wenn Sie die Taste drucken, schalt das System das LED zwischen deaktivierter Modus und automatischer Modus.

OC Genie Taste: OC Genie

These Taste will zum Selfstübertakung fur das System benutzt. Drucken Sie diese Taste, um der OC Genie Funktion zu ermöglichen, wenn das System im spannung-slosten Zustand ist, unterdessen die Taste beleuchtet und sich verriegelt. Nach dem Boot des Systems und wird das System die optimalen Werte automatisch ermitteln und übertaktet das System automatisch. Um die OC Genie Funktion zu sperren, drucken Sieitte die Taste wieder nach der Abschaltung des Systems. Gleichzeitig schaltet und entsperren die Tastelicht aus. Das System stellt die Standard-Werte fur{nachste Start wiederher.

Wichtig

• Bitte installmenten Sie DDR3 1333 und größter Speicher und rüsten Sie bessere Kühlkopper/ Kühler mit OC Genie Funktion aus.
• Wir garantieren nicht der OC Genie Übertaktungs-Bereich und die Beschädigungen oder die Gefahren, die durch das OC Genie Übertaktungsverhalten verursacht werden.
• Sie können die OC Genie Funktion in der BIOS-Einstellung sperren. Und wir schlagen Sie vor, um die OC Genie Konfiguration zu Übertaktungsprofil im BIOS für die zukunftigen Verwenden zu speichern.
• Der Verbrauch von OC Genie ist an ihrer eigenen Gefahr. Übertaktung wird nie durch MSI garantiert.

Stockplatz

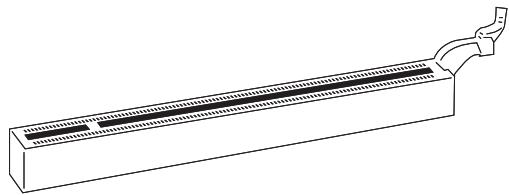

PCIE (Peripheral Component Interconnect Express) Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIE x16 Steckplatz

PCIE x1 Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose Herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sieitte auch daran die Dokumentation der Erweiterungskarte zu lessen, um notwendige Hardware-oder Softwareeinstellungen fur die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI (Peripheral Component Interconnect) Steckplatz

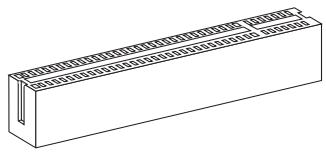

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusammenkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

32-Bit PCI Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sieitte auch daran die Dokumentation der Erweiterungskarte zu lessen, um notwendige Hardware-oder Softwareinstallungen fur die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardware-leitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

	Folge1	Folge2	Folge3	Folge4
PCI Steckplatz1	INT E#	INT F#	INT G#	INT H#

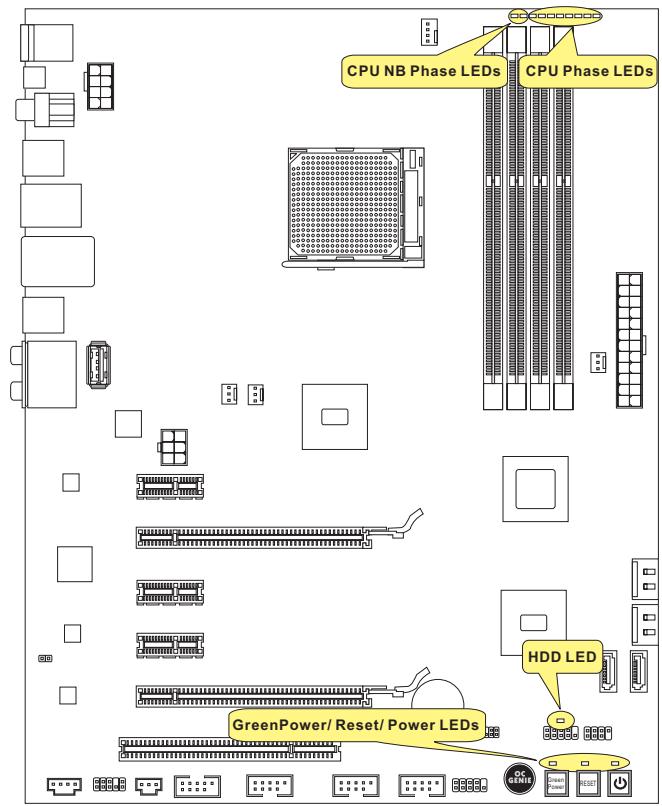

LED Statusdikatoren

CPU NB Phase LEDs

These LEDs zeigen den gegenüber CPU-NB Power-Modus an. Lesen Sie die fol-genden Anweisungen.

Leuchtet

Aus

□□

CPU-NB befinds sich in der Phase 1 des Power-Modus.

■■■

CPU-NB befinds sich in der Phase 2 des Power-Modus.

CPU Phase LEDs

These LEDs zeigen den gegenüber CPU Power-Modus an. Lesen Sie die folgenden Anweisungen.

Leuchtet

Aus

CPU befindet sich in der Phase 2 des Power-Modus.

CPU befindet sich in der Phase 4 des Power-Modus.

CPU befindet sich in der Phase 6 des Power-Modus.

CPU befindet sich in der Phase 8 des Power-Modus.

Power LED

Jedes Mal wenn Sie den Netzschalter drücken und es ist funktional, blinkt die Power LED einzel.

Reset LED

Jedes Mal wenn Sie den Reset-Taste drücken und es ist funktional, blinkt die Reset-LED einmal.

GreenPower LED

These Leuchtdiode leuchtet, wenn Sie die GreenPower-Taste drücken, um das System-LEDs anzuschalten.

HDD LED

These Leuchtdiode leuchtet, wenn die Festplatte in Betrieb ist.

BIOS Setup

Dieses Kapitel enthalt Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

Während des Bootvorgangs des Systems eine Fehlermeldung erscheidt und Sie zum Aufruf des BIOS SETUP aufgefordert werden.
- Sie die Werkseinstellungen zugunsten individueller Einstellungenändern wollen.

Wichtig

• Die Menüpunkte jeder BIOS Kategorie, die in diesen Kapitel beschreiben wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesen Grunde kann die Beschreibung gingefugig von der aktuellsten Version des BIOS abweichen und sollen dementsprechend ledigious als Anhaltspunkt dienen.
• Wahlend des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzahlen des Speichers angezeigt, üblicherweise im Format dieser Beispiels:

A7660AMS V1.X 061410 wobei:

Die erstige Stellen den BIOS-Hersteller bezeichnet, damit gilt A = AMI , W = AWARD , und P = PHOENIX .

2te - 5te Stelle bezeichnete die Modelnummer.

6te Stelle beziehen den Chipszhersteller, A = AMD , I = Intel , V = VIA , N = Nvidia , U = ULi .

7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden

V1.X bezieht sich auf die BIOS Version.

061410 bezeichnet das Datum der Veröffentlichung des BIOS.

Aufruf des BIOS Settings

Nach dem Einsatz beginnnt der Computer den POST (Power On Self Test -Selbstüberprüfung nach Anschalten). Sobald die Meldung unter entscheid, drücken Sie die Taste um das Setup aufzurufen.

(ENTF drücken, um das Einstellungenprogramm zu öffnen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigten. Sie können das System außer dem neu starten, indem Sie gleichzeitig die Tasten , und drücken (bei manchen Tastaturen , und ).

Hilfe finden

Nach dem Start des Setup Menü erscheint zuerst das Hauptmenu.

Hauptmenü

Das Hauptmenu listet Funktionen auf, die Sie ändern konnen. Sie konnen die Steuertasten ( ) verwenden, um einen Menupunkt auszuwahlen. Die Online-Beschreibung des hervorgehobenen Menupunktes erscheidt am unteren Bildschirmbrand.

Bildschirmrand

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeutet dies, dass Sie über das entsprchende Feld ein Untermenü mit zusätzlichen Optionen aufrufen konnen. Durch die Steuertasten ( ) können Sie ein Feld hervorheben und durch Drücken der Eingabetaste in das Untermenü gelangen. Dort konnen Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drucken von kommt Sie zurück ins Hauptmenü.

Allgemeine Hilfe

Das BIOS Setup verfügbar über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menu einzach durch Drücken der Taste aufruften. Sie listet die Tastes und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie .

Das Hauptmenu

Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheidt das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menu zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menu zu navigieren und drücken Sie die Eingabetaste (), um ein Untermenü aufzurufen.

Standard CMOS Features

Standard CMOS Features
In diesen Menu können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.
Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihr System vorzunehmen.

Verwenden Sie diesen Menu, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie diesen Menu, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

Green Power

Verwenden Sie diesen Menu um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie diesen Menu, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesen Menu können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/FAT32 Format).

Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS.

>Load Fail-Safe Defaults

Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

> Load Optimized Defaults

In diesen Menu können Sie die BIOS-Voreinstel lungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS' ohne Speicherung, vorgenommene Änderungen verfallen

Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den unterstehenden Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel ( ) , um dem Laden der optimalen Voreinstellung zu wahlen und drücken Sie auf . Dann entscheidt die folgende Meldung:

Drücken Sie auf [OK] und , um die im Werk eingestelltten Standardwerte für eine optimale Systemleistung zu laden.

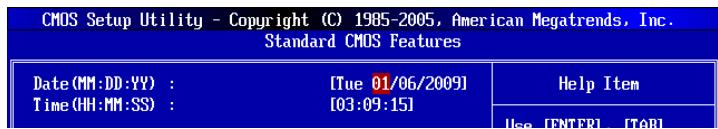

1. Die Datum/Zeit Einstellung : Wahlen Sie die "Standard-CMOS Features" vor und drücken Sie um das Standard-CMOS Features-Menu zu wahren. Passen Sie nun die Felder "Datum" und "Zeit" an.

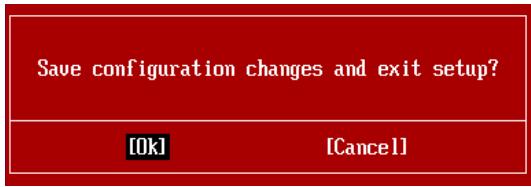

1. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel (↑ ↓), um dem Abspeichern u. Beenden der Einstellungen zu wahlen und drücken Sie auf . Es erscheint folgende Meldung:

Drücken Sie auf [OK] und , um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen.

Wichtig

Die Konfiguration oben dieren nur generellen Zwecken. Wenn Sie detailierte BIOS-Einstellungen benötigen, dann sehen Sieitte das Handbuch in Englischer Sprache auf der MSI Website ein.

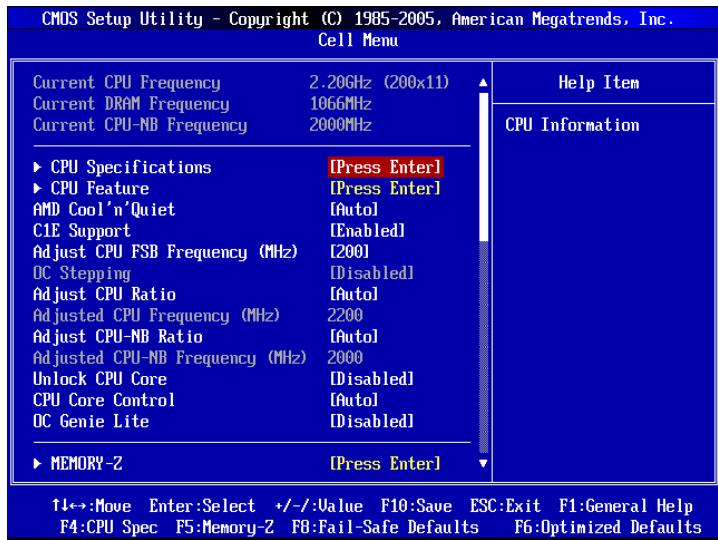

1. Cell Menu Introduction: Das Menu ist für den weiteren Benutzer, der die Hauptplatine übertakten * 嗯

Wichtig

Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern.

Zeigt die derzeitige Frenz der CPU/ des Speichers & die Geschwindigkeit des CPU-NBs. Nur Anzeige.

CPU Specifications

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU Feature

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

Wichtig

Für eine einwandfrei Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

• BIOS Setup ausführren und wahlen Cell Menu aus Unter Cell Menu setzen Sie AMD

Cool'n'Quiet, auf "Enabled".

• Öffnen Sie Windows und wahlen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Options Properties), und wahlen Sie Minimaler Energieverbrauch (Minimal Power Management) under Energieschemas (Power schemes).

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahmelesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

SVM Support

These Option aktiviert oder deaktiviert das SVM.

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahmelesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

Hier konnen Sie die CPU FSB Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im "Adjust CPU FSB Frequency (MHz)" einstellt. Die folgenden Einzelteile erschinen und das System kann Schritt für Schritt übertaken nach System Laden des Betriebssystems oben.

Hier kann den Angangs-FSB-Takt angegeben. Das system bootet mit dem Angangs-FSB-Takt, und übertakt vom Angangs-FSB-Takt zu eingestallenten FSB-Takt, die im "Adjust CPU FSB Frequency (MHz)" Schritt für Schritt einsetzen.

OC Step

Stellt wieviele Schritte für das niedrige FSB-Takt Übertaktung ein.

OC Step Count Timer

Stellt die Pufferzeit für jeder Schritt ein.

Adjust CPU Ratio

Hier können Sie die CPU-Taktmultiplikator (Ratio) angegeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt.

Zeigt die verstellte Frequenz der CPU. Nur Anzeige.

Adjust CPU-NB Ratio

Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angegeben.

Zeigt die verstelle Frequenz der CPU-NB. Nur Anzeige.

Unlock CPU Core

Hier können Sie den CPU-Kern freischalten.itte beachten Sie dazu die nachfolgend beschriebenen Verfahren beziehen, um die CPU-Kern im BIOS-Setup freizuschalten.

Wichtig

• These CPU-Kern freigeschaltet Verhalten hangt von der Fähigkeit / Eigenschaft CPU, und es ist nicht garantiert.
• Hangen Sie von der Eigenschaft CPU, sobald Sie instabil Szenario erhalten,itte wieder die Standardeinstellungen fur die System.
• Sie können die Kernzahlen in die Registerkarte Leistung des Windows Task-Manager prüfen.

CPU Core Control

Hier konnen Sie die Zahl der aktiven Prozessorkernen vorwahlen.

OC Genie Lite

Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführrt werden kann, konnen Sie bei niedriger FSB-Takt für erfolgliche Übertaktung versuchen.

-MEMORY-Z

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

> DIMM1~4 Memory SPD Information

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode
Dieses kann alles DRAM Timing automatisch auffangen.

1T/2TMemory Timing

Legt die SDRAM Kommandorate fest. Die Einstellung [1T] lassst den SDRAM Signal Kontroller mit einem 1T (Taktzyklus) laufen. Bei [2T] lauft er mit zwei Zyklen.
DCT Unganged Mode

Im Unganged Modus, ein logisches DIMM irgend ein 128-Bit DIMM.
Bank Interleaving

Bank Interleaving ist ein wichtiger Parameter für das Verbessern von Übertaktung Fähigkeit des Speichers. Es{lssst System mehrfache Banke gleichzeitig zuganglich machen.
Power Down Enable

Es ist eine energiesparende Technologie des Speichers. Wenn das System nicht auf den Speicher über einen Zeitraum von Zeit zugreift, verringgert es automatisch die Stromversorgung des Speichers.
MemCik Tristate C3/ATLVID

These Einstellung erlaubt Ihnen, das MemClk Tristating während C3 und ATLVID zu aktivieren/ deaktivieren.

FSB/DRAM Ratio

Können Sie hier den FSB/Speicher des Ratios anpassen.
Adjusted DRAM Frequency (MHz)

Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige.
HT Link Control

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.
HT Incoming/Outgoing Link Width
Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erkennt das System die HT Link Bandbreite automatisch.
HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.
Adjusted HT Link Frequency (MHz)

Gibt der verstellt Frequenz des HT-Links. Nur Anzeige.
Adjust PCI-E Frequency (MHz)

Gestattet die Wahl der PCI-E Frequenz (in MHz).

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingescheltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

• CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ SB Voltage (V)/ HT Link Voltage (V)

These Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chips anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden.

Wichtig

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschelt), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größter Spread Spectrum Wert ist,esto größer nimmt der EMI ab,und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sare eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um ihren übertakteten Prozessor zum einfrierten zu bringen.

Software-Information

Die im Mainboard-Paket enthaltene DVD enthalt alle notwendigen Treiber. Um die Installation automatisch laufen zu halten, klichen Sie einfach den Treiber oder Utility und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-DVD enthalt:

• Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber.
• Gebrauchsmenu - das Gebrauchsmenu zeigt die Software-Anwendungen der die Mainboard Unterstützung.

Wichtig

Besuchen Sieitte die MSl Website,um die neuesten Treiber und BIOS fur bessere System Leistung zu erhalten.

François

870A Fuzion

Power Edition Séries

Spécifications

Proceseurs Supportés
