Intitulé	Description
Type de produit	Carte mère MSI MS-7660
Chipset	AMD 760G
Socket	AM3+
Format	Micro ATX
RAM maximum supportée	16 Go
Type de RAM	DDR3
Slots RAM	2 x DIMM
Ports SATA	4 x SATA 3 Gb/s
Ports USB	6 x USB 2.0, 2 x USB 3.0
Sortie vidéo	VGA, DVI
Audio intégré	Realtek ALC887
Alimentation électrique	24 broches ATX + 4 broches 12V
Dimensions approximatives	24.4 cm x 22.0 cm
Poids	Environ 1.5 kg
Compatibilités	Processeurs AMD compatibles avec socket AM3+
Fonctions principales	Support de l'overclocking, gestion de l'énergie, connectivité avancée
Entretien et nettoyage	Vérifier régulièrement la poussière, nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Disponibilité de pièces standard, facilité de remplacement des composants
Sécurité	Utiliser une alimentation certifiée, éviter les courts-circuits
Informations générales	Vérifier la compatibilité avec les autres composants avant l'achat

FOIRE AUX QUESTIONS - MS-7660 MSI

Comment réinitialiser le BIOS de la carte mère MSI MS-7660 ?

Pour réinitialiser le BIOS, éteignez l'ordinateur et débranchez-le. Localisez le cavalier de réinitialisation du BIOS sur la carte mère (généralement étiqueté CLR_CMOS). Déplacez le cavalier vers la position de réinitialisation pendant quelques secondes, puis remettez-le à sa place d'origine.

Que faire si l'ordinateur ne démarre pas avec la carte mère MSI MS-7660 ?

Vérifiez d'abord les connexions d'alimentation et assurez-vous que tous les câbles sont correctement branchés. Vérifiez également que la mémoire RAM est bien installée et qu'il n'y a pas de court-circuit. Si le problème persiste, essayez de démarrer avec un minimum de composants (carte mère, processeur, une seule barrette de RAM).

Comment mettre à jour le BIOS de la carte mère MSI MS-7660 ?

Téléchargez la dernière version du BIOS depuis le site officiel de MSI. Copiez le fichier sur une clé USB formatée en FAT32. Redémarrez l'ordinateur et accédez au BIOS en appuyant sur 'Suppr' au démarrage. Utilisez l'outil 'M-Flash' pour sélectionner le fichier et procéder à la mise à jour.

Quels sont les ports d'extension disponibles sur la carte mère MSI MS-7660 ?

La carte mère MSI MS-7660 dispose de plusieurs ports d'extension, y compris des emplacements PCI Express pour les cartes graphiques et les cartes d'extension, ainsi que des emplacements PCI pour d'autres périphériques.

Comment vérifier la température du processeur sur la carte mère MSI MS-7660 ?

Vous pouvez vérifier la température du processeur en accédant au BIOS au démarrage de l'ordinateur. Recherchez la section 'Hardware Monitor' ou 'PC Health Status' pour voir les températures en temps réel. Vous pouvez également utiliser des logiciels comme HWMonitor ou MSI Afterburner sous Windows.

Que faire si le système d'exploitation ne détecte pas le disque dur sur la carte mère MSI MS-7660 ?

Vérifiez les connexions SATA entre le disque dur et la carte mère. Assurez-vous que le disque dur est correctement alimenté. Accédez au BIOS pour voir si le disque dur est détecté. Si ce n'est pas le cas, essayez un autre port SATA ou un autre câble SATA.

Comment installer des barrettes de RAM sur la carte mère MSI MS-7660 ?

Pour installer des barrettes de RAM, éteignez l'ordinateur et ouvrez le boîtier. Localisez les emplacements DIMM sur la carte mère, alignez la barrette de RAM avec l'emplacement et appuyez fermement jusqu'à ce que les clips de chaque côté se verrouillent en place.

Comment configurer le RAID sur la carte mère MSI MS-7660 ?

Pour configurer le RAID, accédez au BIOS au démarrage et recherchez l'option 'SATA Configuration'. Changez le mode SATA en 'RAID'. Ensuite, redémarrez et utilisez l'utilitaire RAID lors du démarrage pour configurer votre matrice RAID.

MODE D'EMPLOI MS-7660 MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européen (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapucérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retard des produits en fin de vie au sein de la communauté européen. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

PYCCKN

Kompania MSI npednpnHMaet akTbIe deiCTBn no 3aunTe OkpykaHoue cpebl, nO3tOMy HAnOMHaem Bam, YTO....

B cootbetcbn C npkeTbO B Ebponeckoro Co3a (EC) no npedeTbpaeeHH 3aep3neHNO OKpykaHcEe CpeDbI NcNtB3OBaHHbIM 3JIeKtpueeCKM IN 3JIeKTPoHHbIM o6OpyDobAHmE (DpKeTbWA WEEE 2002/96/EC), BCTyaHcEe B cnny 13 abrcta 2005 rda, n3dEIN, OTHOscAuneC K 3JIeKtpueeCKOMY IN 3JIeKTPoHHOMy o6OpyDobAHIO, He MOrTy paccMaTpnbTaBcra KaK 6blTOBO MyCop, NO3ToMy npOn3BOJNTeIN BblIepeuNCleHnORO 3JIeKTPoHHORO o6OpyDobAHn I63aHbI npHNMaTb erO dI pypepa6OTKn IO OOKHauHn Cpoka cnyk6bl. MSI o63ayetc8 co6HnDaTb Tpe6OBaHn PO npMeMy npOduKyIn, npOdaHNo POn MapKo MSI Ha Teppntopnn EC, B nepepa6OTKn IO OKOHauHn Cpoka cnyk6bl. Bbl MoXeTe BepHyTB 3TN n3dEIN B CpeuaHn3IPoBAHHble nyHKtbl IpneMa.

ESPANOL

■ AMD® Phenom™ II séries, Athlon™ II séries et Sempron™ séries processeurs dans le paquet AM3.

(Pour plus d'information sur le CPU, veuillez visitor http://www.msi.com/index.php?func=cpuform2)

HyperTransport

HyperTransport™ 3.0, supporte jusqu'à 5.2 GT/s

Jeudepuces

North Bridge:puce AMDRX780
South Bridge:puce AMD® SB850/ SB810
Lucid LT22102

Mémoire supportée

DDR3 1600 * (OC)/ 1333/ 1066 DRAM (total 16GB Max)
4 DDR3 DIMMs, supporte le double-canaux

* (Pour plus d'information sur les composants compatible, veuillez visiter http://www.msi.com/index.php?func testreport)

LAN

Supporte PCIE LAN (10/100/1000) par Realtek® RTL8111DL

IEEE 1394

Puce integree par VIA VT6315N
Supporte 1 port IEEE 1394 (panneau arriere) et 1 connecteur IEEE 1394

Audio

• HD audio codec intégré par Realtek® ALC892/ ALC889
  8-caNAux audio flexibles avec détéction de prise

SATA

• 6 ports SATA 6Gb/s par AMD® SB850
  Ou 6 ports SATA 3Gb/s par AMD® SB810
  Supporte la déconnection à chaud et la notification asynchrone

USB 3.0

2 ports USB 3.0 par NEC uPD720200F1

RAID

SATA1~6 ports support le mode RAID 0/1/5/10 par AMD® SB850
Ou SATA1~6 ports support le mode RAID 0/1/10 par AMD® SB810

Connecteurs

Panneau arrête

• 1 port clavier PS/2
• 1 port souris PS/2
• 1 bouton d'effacement CMOS
• 1 port coaxial S/PDIF-Out
• 1 port optique S/PDIF-Out
• 6 ports USB 2.0
• 1 port USB 3.0
• 1 port IEEE 1394
• 1 port LAN
• 6 ports audio flexibles

Connecteurs intégrés

• 3 connecteurs USB 2.0
• 1 connecteur USB 3.0
  -1 connecteur IEEE 1394
• 1 connecteur Chassin Intrusion
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur de port série
• 1 connecteur du Module TPM
• 1 bouton d'alimentation
• 1 bouton réinitialisation
• 1 bouton Green Power
• 1 bouton OC Genie

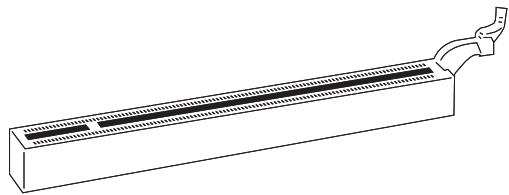

Emplacments

2 emplacements PCIE x16
-Supporte la technologie informatique Multi-GPU
- Supporte la technologie ATI CrossFireX™
3 emplacements PCIE x1
1 emplacement PCI, supporte l'Interface bus PCI 3.3V/ 5V

Dimension

ATX (24.5cm X 30.5 cm)

Montage

9 trous de montage

• Si vous désirez acheter des accessoires et vous avez besoin de numérios des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ciderous http://www.msi.com/index.php

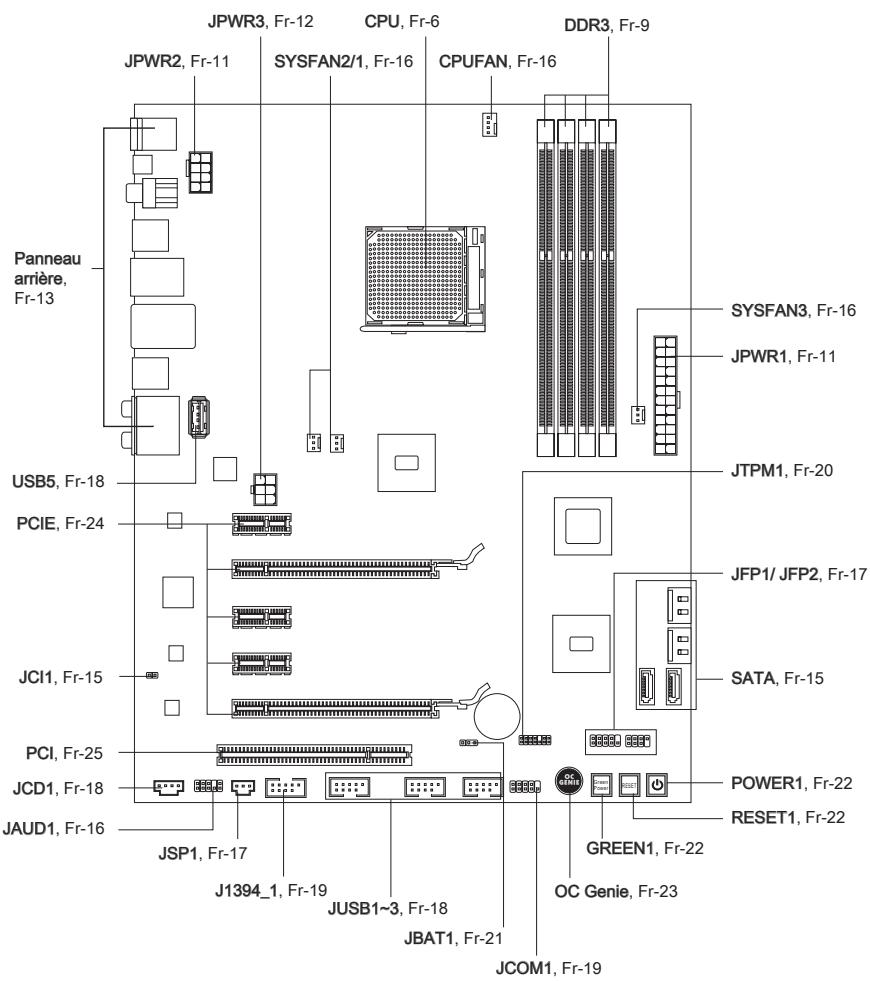

Guide Rapide Des Composants

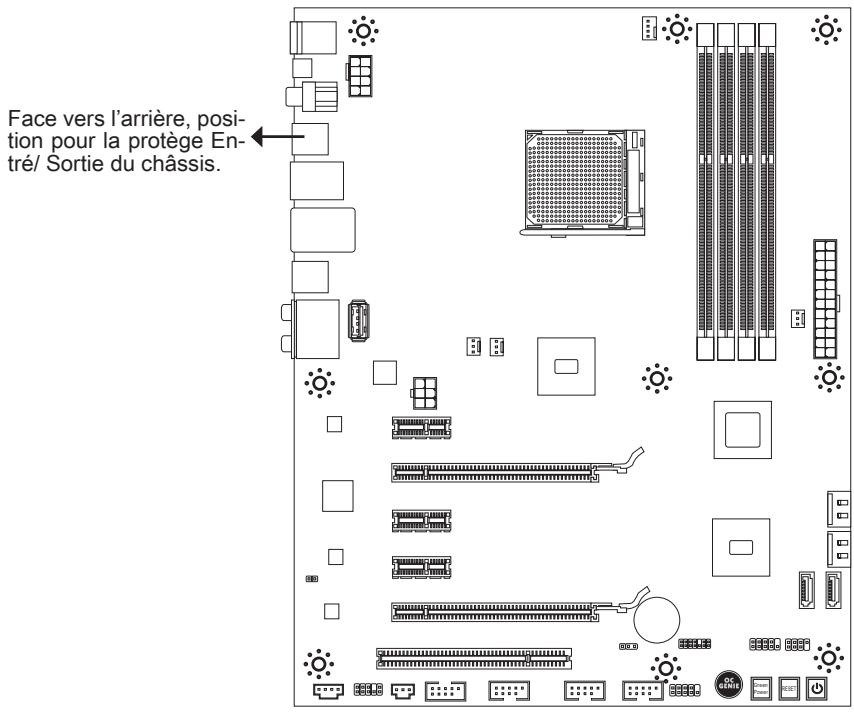

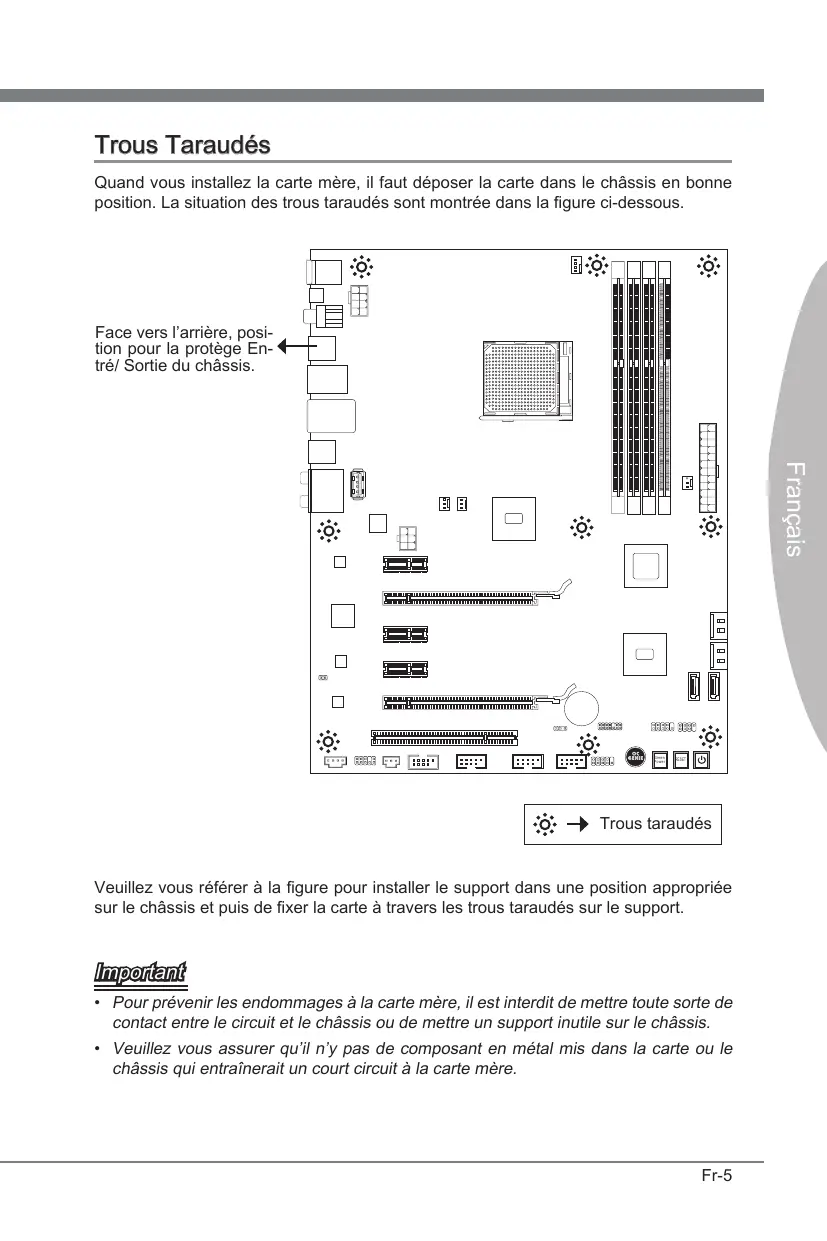

Trous Taraudés

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des troughs taraudés sont montré dans la figure ci-dessous.

Veuillez vous reférer à la figure pour installer le support dans une position appropriée sur le chassis et puis de fixer la carte à travers les trous taraudés sur le support.

Important

• Pour prévenir les endommages à la carte mère, il est interdit demettre toute sorte de contact entre le circuit et le chassinis ou de mettre un support inutil sur le chassinis.
• Veuillez vous assurer qu'il n'y pas de composant en métal mis dans la carte ou le chassin qui entraînerait un court circuit à la carte mère.

Proesseur : CPU

Quand vous installez le CPU, veuillez vous assurer d'installer un ventilateur pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeu pour en acheter et installez-les avant d'allumer votre ordinateur.

Pour plus d'informations sur le CPU, veuillez visitor http://www.msi.com/index.php?func=cpuform2

Important

Surchauffe

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protégger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche d'endetruit thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de I'unité centrale

Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

Overclocking

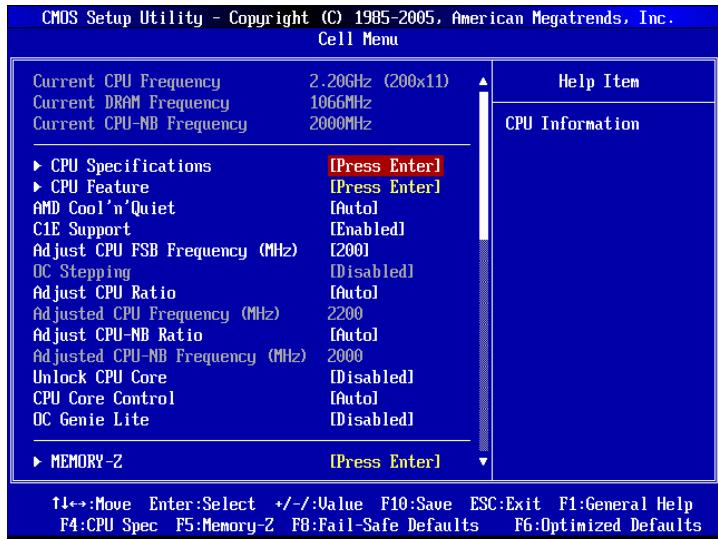

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d'overclocking. Tout envie d'opérer au dessus des specifications du produit n'est pas recommandé. Nous ne garantissons pas les dommages et risques causés par les opérations insuffisantes ou au dessus des specifications du produit.

Introduction du AM3 CPU

La surface du CPU. N'oubliez pas d'appliquer une couche d'endetuit thermique pour améliorer la dissipation de la chaleur.

La flèché d'or

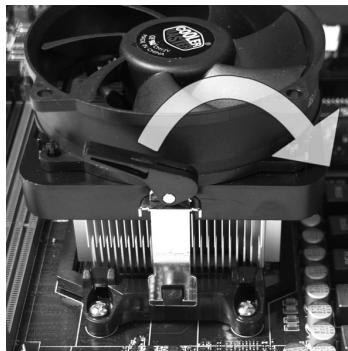

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Méanmoins, n'oubliez pas d'appliquer une couche d'enduit thermique sur le CPU avant d'instructor le ventilateur pour une meilleure dissipation de chaleur.

Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. une faute installation peut endommager votre CPU et la carte mère.

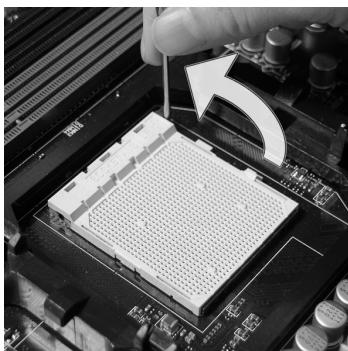

1. Enlevez le levier de côté de la douille et assurez-vous de lever le levier jusqu'à 90 degrés.

1. Si le CPU est correctement installé, les pins doivent s'intégrer complètement dans la douille et sont invisibles. Veuillez notes que toute violence ou une fausse installation peut endommager votre carte mère en permanance.

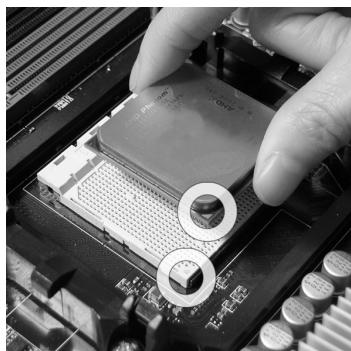

1. Trouvez la flèche d'or du CPU et mettez-la comme montré dans l'image. Le CPU ne s'installe que dans la position correcte.

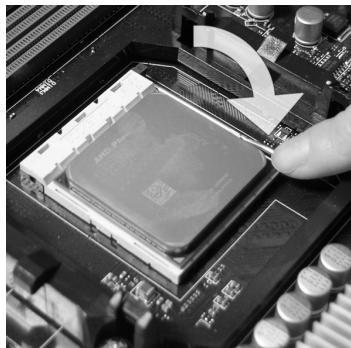

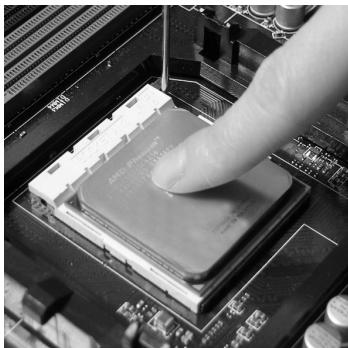

1. Appuyez sur le CPU fermement dans la douille et fermez le levier. Puisque le CPU a une tendance de bouger lors de la fermetre du levier, il faut fermer le levier en appuyant sur le CPU pour qu'il soit complètement et correctement installé dans la douille.

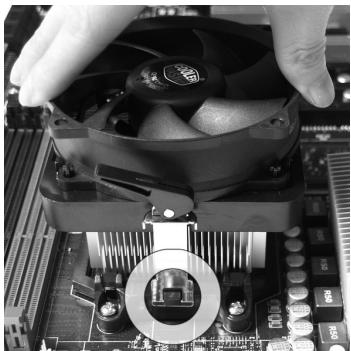

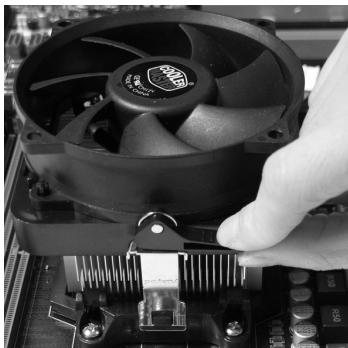

1. Déposez l'ensemble du ventilateur sur le mécanisme de détention. Accrochez un côté du clip d'abord.

1. Fixez le levier.

1. Puis appuyez sur l'autre coto du clip pour fixer I'ensemble du ventilateur sur le mecanisme de détention. Localisez le levier de fixe et levez-le.

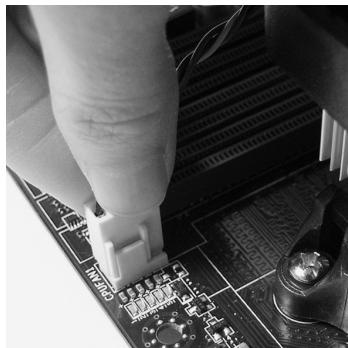

1. Attachez le cable du ventilateur de CPU au connecteur sur la carte mère.

Important

• Les photos de la carte mère montrées dans cette partie ne sont que pour une démonstration. L'apparce de votre carte mère peut varier selon le modele que vous achetez.
• Quand vous déconnectez le Crochet de Sécurité du verrou fixé, il faut garder un oeil sur vos doigs, parce qu'une fois le Crochet de Sécurité est déconnecté du verrou, le levier fixé jaillira immédiatement.

Memoire

Ces slots DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport

DDR3

240-pin, 1.5V

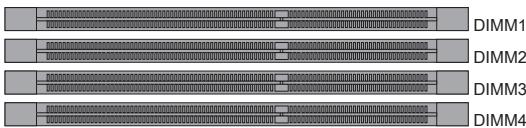

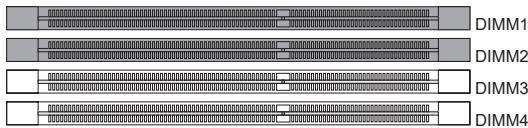

Règle de population en mode double-canaux

En mode de canaux-double, les modules de mémoire peuvent transmettre et recevoir les données avec simultanément deux lignes omnibus de données. L'activation du mode de canaux-double peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de canaux-double.

①

②

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous doivent toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• En mode double canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• Pour lancer avec succès votre système, insérez tout d'abord les modules de mémoire dans le DIMM1.
• A cause du développement de la ressource du chipset, la densité du système sera déetecté seulement jusqu'à 15+GB (non 16GB plein) quand chaque DIMM est installé avec un module de mémoire de 4GB.

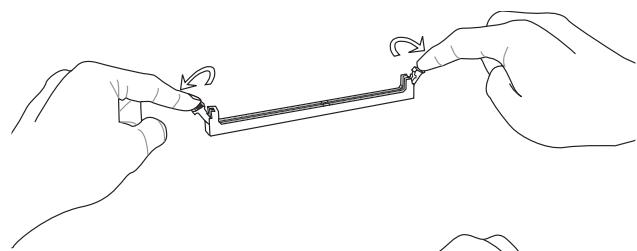

Installation des modules de mémoire

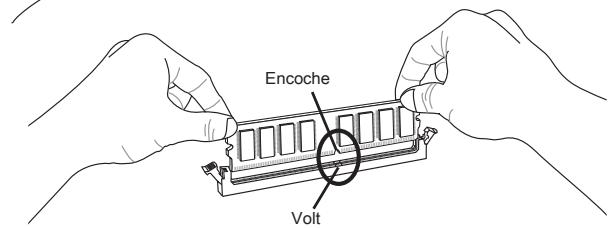

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la mqnière convenable.

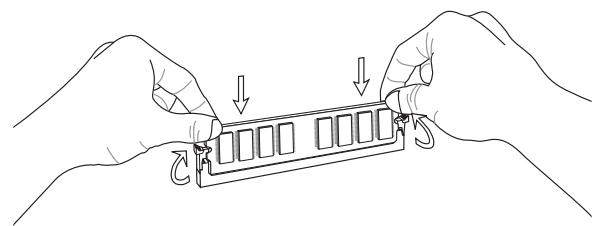

2. Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le ensuite jusqu'à l'extrémité dorie du module de mémoire, soit profondement insérée dans le slot du DIMM. Les clips en plastique situés de chaque cote du module va se fermer automatiquement.
3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtés.

Important

Vous pourriez à peine voir l'extrémité doraé si le module de mémoire est correctement inséré dans le slot du DIMM.

Connecteurs d'alimentation

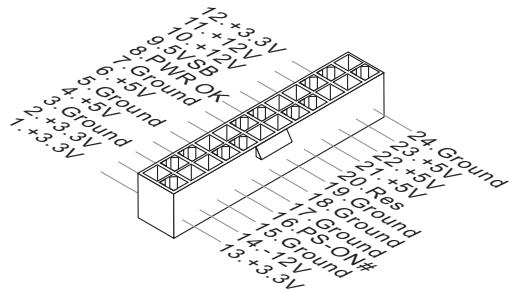

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enforcez alors la prise dans le connecteur.

Vous pourvez aussi utiliser un alimentation 20-pin selon vos besoin. Veuillez brancher votre alimentation d'énergie avec le pin 1 et le pin 13 si vous pouze utiliser l'alimentation ATX 20-pin.

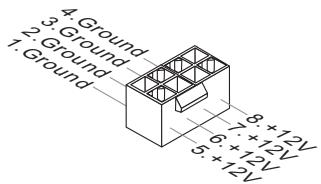

Connecteur d'alimentation ATX 8-pin : JPWR2

Ce connecteur d'alimentation sert à fournir de l'alimentation de 12V au CPU.

Connecteur d'alimentation ATX 6-pin : JPWR3

Ce connecteur d'alimentation sert à fournir de l'alimentation à la carte graphics.

Important

• Veuillez vous assurer que tous les connecteurs sont connectés aux correctes alimentations ATX pour garantir une opération stable de la carte mère.

Panneau arrête

Souris/Clavier

Le standard connecteur de souris/clavier DIN de PS/2 est pour une souris ou un clavier de PS/2.

Bouton d'effacement CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, utiliseze ce bouton pour effacer les données. Appuyez le bouton pour effacer les données.

Important

Veuillez you assurer d'eteindre le systeme avant d'effacer les données CMOS.

Après avoir appuyé ce bouton pour effacer les données CMOS au statut étant (G3), le système se réinitialise automatiquement.

S/PDIF-Out coaxial

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un cable coaxial.

S/PDF-Out optique

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un cable de fibre optique.

>PortUSB2.0

Le port USB (Universal Serial Bus) sert à brancher des périhériques USB tels que le clavier, la souris, ou d'autres périhériques compatibles USB. Supporte la transmission de données jusqu'à 480Mbit/s (Hi-Speed).

Port IEEE 1394

Le port IEEE1394 sur le panneau arrêté fournit une connexion aux périhériques IEEE1394.

Port USB 3.0

Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez appliquer un périhérique USB 3.0, il faut utiliser une cable USB 3.0 pour connecter au port USB 3.0.

LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un cable de réseau.

Jaune

—Vert/Orange

LED	Couleur	LED Statut	Condition
Gaugue	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné.
		Allumée	Un débit de 100 Mbits/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné.

Ports Audio

Ces connecteurs audio servent pour les périhériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores.

Ligne-In (Bleu) - Ligne In, est utilisé pour un apparéil de CD externe, cassette ou d'autres péripériques.
Ligne-Out (Vert) - Ligne Out, est destiné aux haut-parleurs ou aux casques d'écoute.
- Mic (Rose) - Mic, est un connecteur pour les microphones.
RS-Out (Noir) - Rear-Surround Out en mode de canal 4/5.1/7.1.
CS-Out (Orange) - Center/ Subwoofer Out en mode de canal 5.1/ 7.1.
SS-Out (Gris) - Side-Surround Out en mode de canal 7.1.

Connecteurs

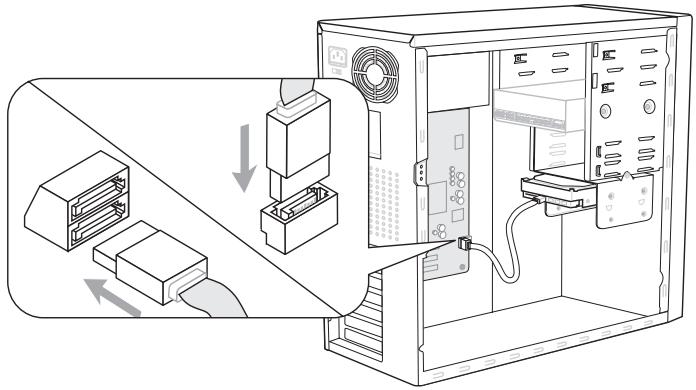

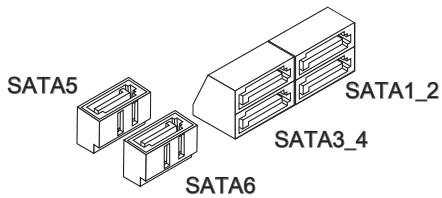

Connecteur Sérique ATA : SATA1~6

Ce connecteur est un port d'interface de série ATA haut débit. Chaque connecteur peut être relié à un apparéil de série ATA.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

Veuillez ne pas plier le cable de série ATA à 90^ . Autrement des pertes de données pourraient se produit pendant la transmission.

Connecteur Chassis Intrusion : JCI1

Ce connecteur est connecté à un cable chassin intrusion switch. Si le chassin est ouvert, le switch en informera le système, qui enregistra ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entra dans le BIOS et désactiver l'alerte.

Connecteur d'alimentation du ventilateur : CPUFAN, SYSFAN1~3

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V . Lors du branchement des fil aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant etre relié au connecteur +12V ; et que le fil noir soit le fil de mise à la terre devant etre relié au connecteur de mise à la terre GND. Si la carte mère est equipée d'un jeu de puces intégre pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrcler le ventilateur de l'unité centrale.

Important

• Veuillez vous référer aux ventilateurs de CPU recommends sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN supporte le contrôle Smart fan. Vous pouvez installer l'unité Control Center qui contrôle automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.
• Le connecteur d'alimentation du ventilateur du CPU avec 3 ou 4 pins sont tous disponibles pour CPUsFAN.

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

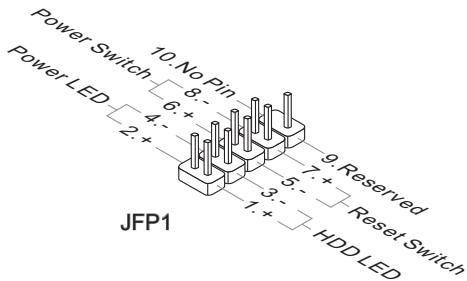

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est fourni pour la connexion électrique aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entre/sortie du panneau avant Intel®.

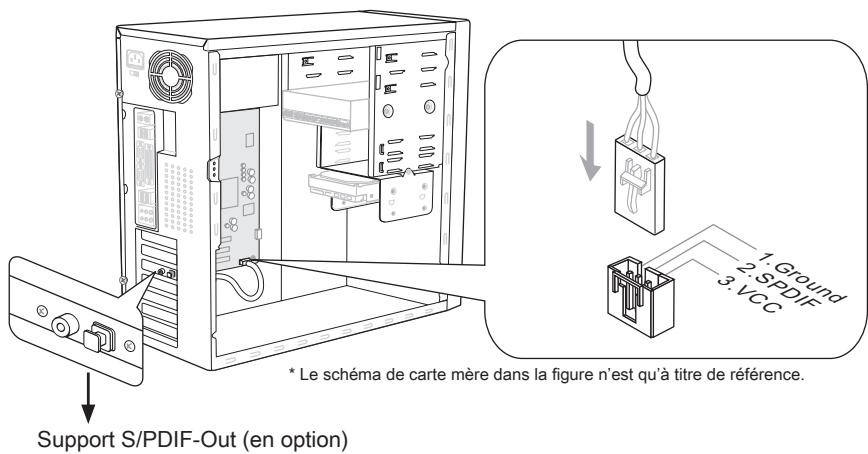

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

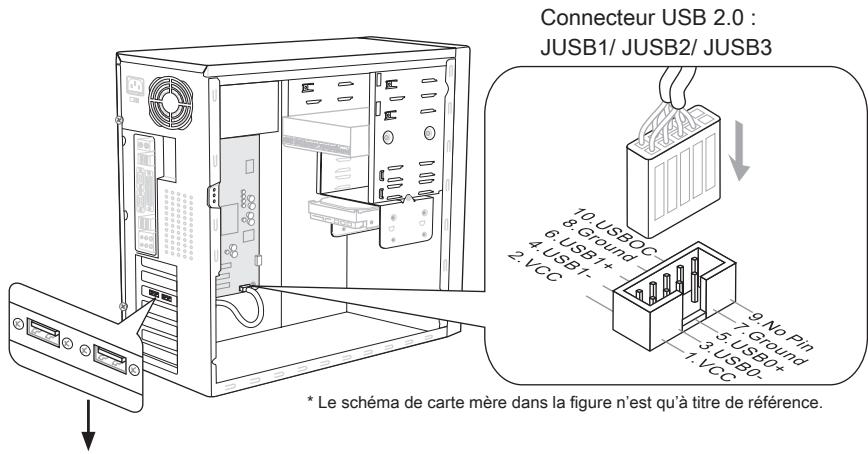

Connecteur USB avant : JUSB1 / JUSB2 / JUSB3/ USB5

Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®, il est idéal pour relier les péripériques d'interface USB à haut débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Support USB 2.0 (en option)

Connecteur USB 3.0 : USB5

Important

• Notez que les pins de VCC (Connexion de virtuelle) et GND (terre) doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez appliquer un périphérique USB 3.0, il faut utiliser une cable USB 3.0 pour connecter au port USB 3.0.

Connecteur CD-In : JCD1

Ce connecteur est fournit pour un audio externe d'entrezr.

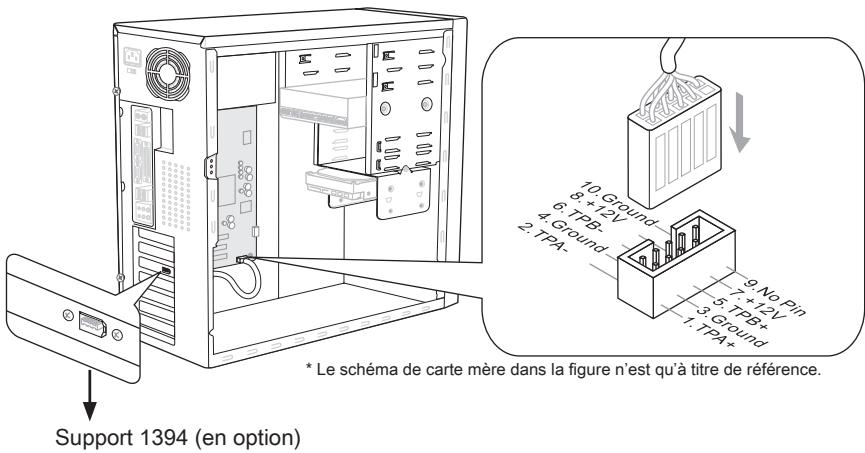

Connecteur IEEE1394:J1394_1

Ce connecteur vous permet de relier un apparéil IEEE1394 via un support en option IEEE1394.

Connecteur de port serial : JCOM1

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

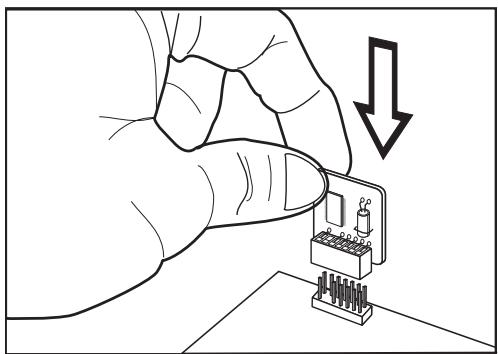

Connecteur du Module TPM : JTPM1

Ce connecteur est relié à TPM (Trusted Platform Module) Module (en option). Veuillez vous reférer au manuel de TPM plat-forme (en option) de sécurité pour plus de détails et d'utilisations.

Cavalier

Cavalier d'effacement CMOS : JBAT1

Il y a un CMOS RAM intégré, qui possè de un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

JBAT1

Conserver les données

Effacer les données

Important

Vou puez effacer le CMOS en raccourcissant 2-3 pins quand le système est eteint. Retournez ensuite en position 1-2 pins. Evitez d'effacer le CMOS pendant que le système est allumé;ILA endommagerait la carte mère.

Bouton

La carte mère possède des boutons ci-dessous pour vous de régler la fonction de l'ordinateur. Cette section vous explique comment changer la fonction de votre carte mère avec ces boutons.

Bouton d'alimentation : POWER1

Ce bouton d'alimentation sert à allumer ou éteindre le système. Appuyez ce bouton pour allumer ou éteindre le système.

Bouton de réinitialisation : RESET1

Ce bouton sert à réinitialiser le système. Appuyez ce bouton pour le réinitialiser.

Bouton Alimentation verte : GREEN1

Ce bouton sert à intervenir la fonction LED du système. Une fois vous appuyez ce bouton, le système alterne le LED entre le mode activé et désactivé.

Bouton OC Genie : OC Genie

Ce bouton sert à auto-overclocker pour le système. Appuyez sur ce bouton pour activer la fonction OC Genie lorsque le système est au statut eteint, neanmoins, le bouton s'allume et se verrouille. En suite, le système detectera automatiquement les valeurs optimum pour overclocker après l'initialisation du système. Pour désactiver la fonction OC Genie, veuillus appuyer sur le bouton encore après eteindre le système, neanmoins, le bouton s'eteint et se déverrouille, et le système conserve le defaut pour la prochaine initiaisation.

Important

• Veuillez installer une mémoire de DDR3 1333 et supérieure et meilleur équipements pour la dissipation de la chaleur avec la fonction OC Genie.
• Nous ne garantissons pas la gamme et les dommages ou risques causés par le comportements d'overclocking OC Genie.
• Vous pouvez désactiver la fonction OC Genie dans le réglage du BIOS. Et nous vous proposons de conserver la configuration d'OC Genie au profil d'overclocking dans le BIOS pour s'en servir dans la future.
• L'utilisation d'OC Genie est une risque pour vous. L'overclocking n'est jamais garanté par MSI.

Emplacements

L'emplacement PCIE supporte la carte d'extension d'Interface PCIE.

Emplacement PCIE x16

Emplacement PCIE x1

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutees qui sont compatibles avec les specifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les péripériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Emplacement 1	INT E#	INT F#	INT G#	INT H#

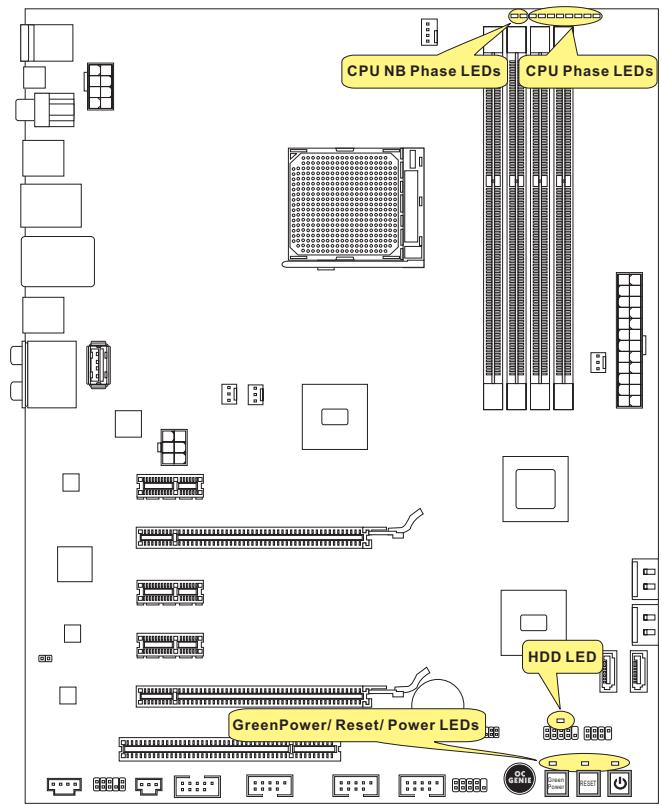

Indicateur de statut LED

Ces LEDs indiquent le mode actuel de phase d'alimentation CPU-NB. Suivez les instructions ci-dessous pour le dire.

Allumé

Eteint

□□

CPU-NB est au mode d'alimentation de phase 1.

■■■

CPU-NB est au mode d'alimentation de phase 2.

LEDs de phase CPU

Ces LEDs indiquent le mode actuel de phase d'alimentation CPU. Suivez les instructions ci-dessous pour le dire.

Allumé

Eteint

CPU est au mode d'alimentation de phase 2.

CPU est au mode d'alimentation de phase 4.

CPU est au mode d'alimentation de phase 6.

CPU est au mode d'alimentation de phase 8.

LED d'alimentation

A chaque fois que vous appuyez ce bouton d'alimentation et qu'il fonctionne, le LED d'alimentation clignote une fois.

LED de réinitialisation

A chaque fois que vous appuyez ce bouton de réinitialisation et qu'il fonctionne, le LED de réinitialisation clignote une fois.

LED d'alimentation verte

S'allume lorsque vous appuyez le bouton d'alimentation verte pour activer la fonction LED du système.

LED HDD

S'allume lorsque le lecteur dur est en operation.

Réglage BIOS

Ce chapitre donne des informations concernant le programme de réglage de BIOS et vous permet de configurer le système pour obtenir des performances d'utilisation optimum. Vous aurez peut-être besoin de lancer le programme de réglage quand :

• Un message d'erreur apparait sur l'écran pendant le démarrage du système, qui vous demande de lancer BIOS SETUP (Réglage).
• Vous souhaitez changer les réglages par défaut des fonctions personalisées.

Important

• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont en cours de mise à jour continue pour améliorer les performances du système. C'est pourquoit il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence.
• Au redémarrage, la première ligne qui apparait après le compte de la mémoire, est la version BIOS. Elle est généralement sous la forme :

A7660AMS V1.X 061410 ou :

Le 1er caractère se rapporte au fabricant du BIOS : A = AMI, W = AWARD, et P = PHOENIX.

Les caractères de 2ème à 5ème se rapportent au numéro de modulo.

Le 6ème caractètre se rapporte au jue de puce: I = Intel, N = NVIDIA, A = AMD et V = VIA.

Les caractères de 7ème à 8ème se rapportent au client : MS = all standard customers (tous les clients standard).

V1.X se rapporte à la version de BIOS.

061410 se rapporte à la date à laquelle est sortie ce BIOS.

Réglages d'Entrée

Allumez l'ordinaire et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

(Appuyez sur DEL pour entrer dans SETUP)

Si le message disparait avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en OFF (éteignant) puis en On (rallumant) en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .

Obtenir de l'aide

Après être entré dans le menu de Réglage, le premier menu que vous verrez apparaitre sera le menu principal.

Menu principal

Le menu principal établit la liste des fonctions de réglage que vous pouze modifier. Vous pouze utiliser les touches de flèche (↑↓) pour sélectionner l'objet. La description en ligne des fonctions de réglages illuminées est affichée au bas de l'écran.

Sous-Menu

Si vous un symbole de pointeur droit ( comme indiqué sur la vue de droite) apparaît sur la gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menue contient des options supplémentaires pour un paramètre de champ. Vous pouvez utiliser les touches de flèche ( ↑ ↓ ) pour illuminer le champ puis appuyez sur pour faire apparaitre le sous-menue. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menue. Si vous souhaitez revenir au menu principal, appuyez juste sur .

Aide générale < F1>

Le programme de réglages BIOS fournit un écran d'aide générale. Vous pouvez faire sorting cet écran à partir de n'importe quel menu en appuyant simplement sur <F1> . L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'objet illuminé. Appuyez sur <Esc> pour quitter l'écran d'aide.

Menu principal

Une fois entree dans I'unite de reglages BIOS CMOS, le menu principal appaift sur I'ecran. Le Menu Principal you permit de selectionner parmi les fonctions et les choix de sorties. Utilisez les touches de flche pour selectionner parmi les objets et appuyez sur pour accepter ou enter dans le sous-menu.

Utilisez ce menu pour les configurations du système de base, tel que l'heure, la date.

Advanced BIOS Features (Fonctions BIOS avances)

Utilisez ce menu pour régler les objets des fonctions améliorées spéciales.

Integrated Peripherals (Péripériques intégrés)

Utilisez ce menu pour définir vos réglages des périhériques intégrés.

Power Management Setup (Réglages de la gestion de l'énergie)

Utilisez ce menu pour définir vos réglages de la gestion de l'énergie.

H/W Monitor (Moniteur H/W)

Cette entrée indique l'état de santé de votre PC.

Green Power (Alimentation verte)

Utilisez ce menu pour spécifique la phase d'alimentation.

BIOS Setting Password (Mot de passer de réglage BIOS)

Utilisez ce menu pour régler le mot de passer du BIOS.

Cell Menu (Menu Cell)

Utilisez ce menu pour définir vos réglages du contrôle de la fréquence/ voltage et de l'overclocking.

M-Flash

Utilisez ce menu pour生存/ flash le BIOS du lecteur de stockage (FAT/ FAT32 format uniquement).
Overclocking Profile (Profil d'overclocking)
Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour le BIOS.

Load Fail-Safe Defaults (Défauts de sécurité de chargement intégrée)

Utilisez ce menu pour charger les valeur par defaults régées par le vendeur de BIOS afin de garantir la stabilité des performances du système.

Load Optimized Defaults (Chargement des réglages par défaut optimisés)

Utilisez ce menu pour charger les valeurs par défaut régées par le fabricant de la carte mère spécifique pour obtenir des performances optimales de la carte mère.

Save & Exit Setup (Sauvegarder et quitter les réglages)

Sauvegardez les changements apportés au CMOS puis quitterez les réglages.

Exit Without Saving (Quitter sans sauvegarder)

Abandonnez tous les changements et quitterz les réglages.

Quand vous entrez dans l'unité de réglages BIOS, suivez les procédures suivantes pour l'utilisation générale.

1. Load Optimized Defaults (Chargement des réglages par défaut optimisés): Utilisez les touches de contrôle ( ) afin de surfigner le domaine Load Optimized Defaults et appuyez sur , le message suivant pourrait:

Choisir [Ok] et appuyer sur Enter charger a les valeurs par defaults pour une performance de système optimal.

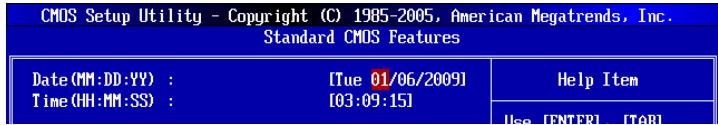

1. Setup Date/ Time (Réglage de l'heure et de la date): Choisissez Standard CMOS Features et appuyez sur afin d'entrée dans le menu Standard CMOS Features. Ajustez la date de l'heure.

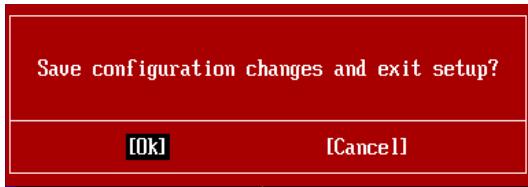

1. Save & Exit Setup (Sauvegarder et quitter les réglages): Utilisez les touches de contrôle ( ) afin de surfigner le domaine de Save & Exit Setup et appuyez sur , le message suivantappeit:

Choisir [Ok] et appuyer sur Enter afin de sauvegarder les configurations et l'unité de réglages de quitter BIOS.

Important

Les configurations précédantes ne sont que pour l'utilisation générale. Si vous avez besoin de réglages détaillés du BIOS, veuillez vous reférer au manuel de l'edition anglaise sur le site d'internet de MSI.

1. Cell Menu Introduction (Introduction du Menu Cell): Ce menu est pour des utilisations avancées destinées à overlocker la carte mère.

Important

Ne changez pas ces réglages sauf que vous connaissiez bien ces puces.

Current CPU / DRAM / CPU-NB Frequency

Ces articles montrent les fréquences actuelles du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu. Ce sous-menue montre l'information du CPU installé.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menue montre les technologies que le CPU installé supporte.

CPU Feature

Appuyez sur pour entrer dans le sous-menu.

AMD Cool'n'Quiet

Cette Technologie Cool'n' Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

Important

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement il est nécessaire de confirmer doublement que :

• Fonctionnez les réglages du BIOS, désisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet,mettez celui-là "Enabled".

• Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Options]. Entrez dans Power Options Properties, etCHOISSEZ Minimal Power Management sous Power schemes.

C1E Support

Activer cet article pour dire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).
SVM Support

Cet article sert à activer/ désactiver SVM.

AMD Cool'n'Quiet
Cette Technologie Cool'n' Quiet peut effectivement et dynamiquement diminuer la visse du CPU et la consommation d'alimentation.
C1E Support

Activer cet article pour dire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

Cet article vous permet deCHOISIR la frquence d'horloge FSB du CPU (en MHz).
OC Stepping

Cet article est activé après que vous regliez la fréquence d'overclocking dans le "Adjust CPU FSB Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système d'overlocker étape par étape après l'initialisation du système.

Cet article sert à régler l'horologue de FSB initial. Le système démarre avec l'horologue de FSB initial, et commence à overlocker de l'horologue de FSB initiai jusqu'à celui que vous reglez dans le "Adjust CPU FSB Frequency (MHz)" étape par étape.
OC Step
Cet article regle la quantité d'étapes pour l'overclocking d'horloge de FSB.
OC Step Count Timer

Cet article sert à régler le buffer time pour chaque étape.

Adjust CPU Ratio
Cet article sert à ajuster le multiplier d'horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte cette fonction.
Adjusted CPU Frequency (MHz)

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Adjust CPU-NB Ratio
Cet article sert à ajuster le ratio du CPU-NB.
Adjusted CPU-NB Frequency (MHz)
Il montre la fréquence ajustée du CPU NB. Lecture uniquement.

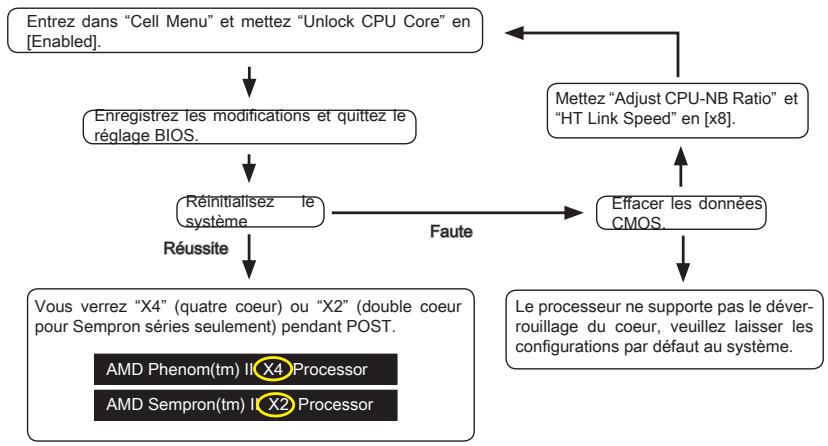

Unlock CPU Core

Cet article sert à déverrouiller le coeur du CPU. Veuillez vous reférer aux procédures ci-dessous pour le déverrouiller dans le réglage BIOS.

Important

• Le comportement du coeur de processeur déverrouillé dépend des capacité et caractéristiques du processeur ; il n'est pas garantie.
• Si jamais le système semble instable, à cause des caractéristiques du processeur évientuèlement, veuillus récapérer les configurations par défaut au système.
• Vous pouvez aussi vérifier le nombre des coeurs dans la table de performance du Gestionnaire des tâches de Windows.

CPU Core Control

Cet article vous permet deCHOISIR le nombre de puces actives du processeur.

OC Genie Lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overlocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins haut pour y réussir.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode
Ce domaine est capable de détecter automatiquement tout le DRAM timing.

1T/2TMemory Timing

Cet article contrôle le taux d'ordre de SDRAM. La sélection en [1T] fait fonctionner en taux de 1T (T=cycles d'horloge) au contrôleur du signaux du SDRAM. La sélection en [2T] fait fonctionner en taux de 2T au contrôleur du signaux du SDRAM.
DCT Unganged Mode

Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit.

Bank Interleaving

Bank Interleaving est un paramètre important pour améliorer la capacité d'overclocking de la mémoire. Il permet au système d'acceder à multiples banques simultanément.
Power Down Enable

C'est une technologie pour economiser de l'énergie pour la mémoire. Lorsque le système n'accade pas à la mémoire pour un certain temps, il réduira automatiquement l'alimentation de la mémoire.

MemCik Tristate C3/ATLVID

Ce réglage vous permet d'activer/ désactiver le MemClk Tristating pendant C3 et ATLVID.

FSB/DRAM Ratio
et article vous permet deCHOISIR le ratio du FSB/ DRAM.
Adjusted DRAM Frequency (MHz)
nontre la fréquence ajustée de la mémoire. Lecture uniquement.
HT Link Control

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permettent de rélger le largeur du Hyper-Transport Link. Mis en [Auto], le système détectera automatiquement le largeur HT link.

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mise en [Auto], le système détecte automatiquement la vitesse du HT link.

HT Link Speed
Adjusted HT Link Frequency (MHz)
Il montre la fréquence ajustée du HT Link. Lecture uniquement.
Adjust PCI-E Frequency (MHz)
Ce domaine vous permet deCHOISIR la fréquence PCIE (en MHz).

Auto Disable DRAM/PCI Frequency
Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l'interface electromagnétique (EMI).
- CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ SB Voltage (V)/ HT Link Voltage (V)
Ces articles servent à ajuster le voltage du CPU, de la mémoire et des puces.
Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créé des interférences electromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions pour que les spikes des impulsions sont réduits au courbes plus plates.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optmales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consultier le reglement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre proceseur overclocké.

Information De Logiciel

Sortez le pilote/ Service du DVD, qui est inclus dans le paquet de la carte mère et place-les dans le DVD-ROM. L'installation va automatiquement se déclenger, cliquez sur le pilote ou sur l'utilisation et suivez le pop-up de l'écran pouraccomplir l'installation. Le pilote/Service DVD contient:

• Menu de pilote : Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.

Important

Veuillez consultier le site Web de MSI pour obtenir les derniers pilotes et BIOS pouronneilleure performance du système.

Pycckn

Cepnia 870A Fuzion

Power Edition

XapakTepeNCTnKn

Ipoceccopby

■ПюцescopьicepиAmDPhenomTMII,AthlonTMII IN SempronTMВКонстуктUBE AM3.
